Реле стартера ВАЗ 2110: где находится реле стартера, неисправности, диагностика и ремонт

Монтажный блок Расположение предохранителей и реле

Расположение реле и предохранителей в монтажном блоке


К1 – реле контроля исправности ламп;К2 – реле очистителя ветрового стекла;K3 – реле-прерыватель указателей поворота и аварийной сигнализации;К4 – реле включения ближнего света фар;	К5 – реле включения дальнего света фар;К6 – дополнительное реле;К7 – реле включения обогрева заднего стекла;K8 – резервное реле (на автомобилях семейства ВАЗ-2110 не устанавливается);F1–F20 – плавкие предохранители

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Не защищены предохранителями цепь заряда аккумуляторной батареи, цепи зажигания и пуска двигателя, генератора (за исключением обмотки возбуждения). Прежде чем заменить перегоревший предохранитель, выясните причину его сгорания и устраните ее. При поисках неисправности рекомендуется просмотреть указанные в таблице «Цепи, защищаемые плавкими предохранителями» цепи, которые защищает данный предохранитель.

В таблице «Цепи, защищаемые плавкими предохранителями» дано назначение каждого предохранителя, но на конкретной модели автомобиля могут отсутствовать некоторые цепи (или устройства), указанные в таблице.

ВНИМАНИЕ !

Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока. Это может привести к повреждению электрических приборов. Большинство предохранителей и вспомогательных реле находится в отдельном монтажном блоке (рисунок Расположение реле и предохранителей в монтажном блоке ), встроенном в панель приборов с левой стороны от рулевой колонки. Условные номера штекеров в соединительных колодках монтажного блока и цвета присоединяемых к ним проводов указаны на рисунок Порядок условной нумерации штекеров в соединительных колодках монтажного блока и цвета присоединяемых к ним проводов. Схема внутренних соединений монтажного блока представлена на рисунок Схема соединений монтажного блока. Цепи, защищаемые плавкими предохранителями

Номер предохранителя	Сила тока, А	Защищаемые цепи
F1	5	Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного света левого борта
F2	7,5	Левая фара (ближний свет)
F3	10	Левая фара (дальний свет)
F4	10	Правая противотуманная фара
F5	30	Электродвигатели стеклоподъемников дверей
F6	15	Переносная лампа
F7	20	Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал
F8	20	Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла
F9	20	Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Реле (обмотка) включения обогрева заднего стекла
F10	20	Резервный
F11	5	Лампы габаритного света правого борта
F12	7,5	Правая фара (ближний свет)
F13	10	Правая фара (дальний свет). Контрольная лампа включения дальнего света
F14	10	Левая противотуманная фара
F15	20	Электрообогрев сидений. Блокировка замка багажника
F16	10	Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
F17	7,5	Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер)
F18	25	Лампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель
F19	10	Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы (или маршрутный компьютер)
F20	7,5	Лампы задних противотуманных фонарей

Как исправить проблему со стартером?

Исправление любой неполадки, связанной со столь важным элементом автомобиля, лучше доверить только специалистам. Они гарантируют качественную диагностику и смогут отыскать неполадку в вашем стартере, что приведет к реальному устранению всех проблем. Если завести автомобиль иным способом не получается, нужно сделать следующее:

демонтировать стартер с проводами из автомобиля;
доставить устройство на профессиональную СТО;
описать сотрудникам сервиса поведение стартера;
попросить выполнить ремонт максимально оперативно.

Затем необходимо проверить работоспособность стартера еще на сервисе, привезти устройство обратно к автомобилю и монтировать на положенное место. Так вы сможете максимально быстро получить работающий автомобиль и не потерять несколько дней на ремонт стартера.

Реле стартера автомобиля ВАЗ 2112 – самостоятельная разборка и замена

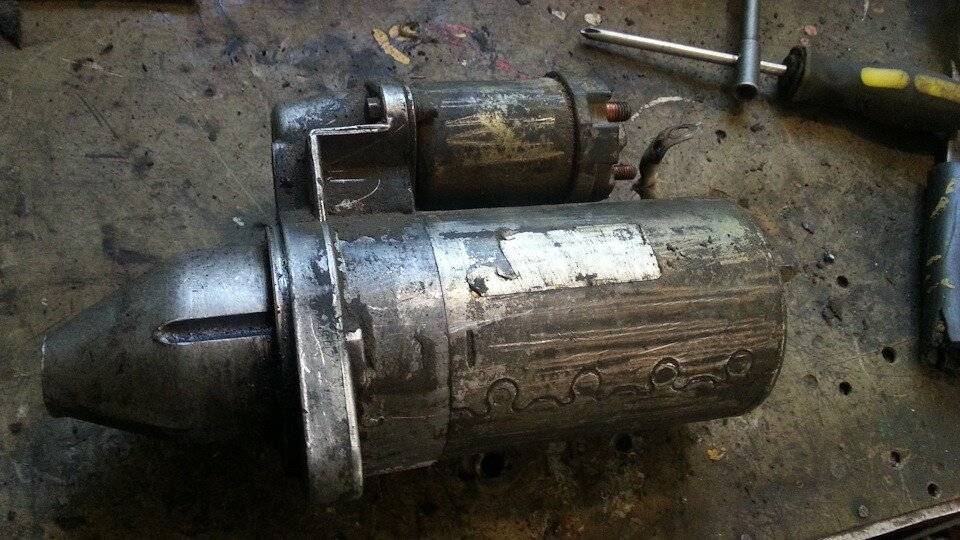

На ВАЗ 2112 установлен редукторный стартер модели 57.3708 с понижающей планетарной передачей. Он выдает 1,55 киловатт мощности и обеспечивает некоторое уменьшение величины нагрузки с двигателя за счет своей конструкции.

Схема крепления стартера и его ключевые особенности

На «Самарах» стартер фиксировался тремя гайками, а вот на ВАЗ 2112 для его крепления используется всего две. Корпус механизма изготовлен из стали, его задняя и передняя крышки присоединяются друг к другу посредством шпилек. Шестерня бендикса стартера накрыта полуколпаком передней крышки. На коробке передач присутствует еще один полуколпак.

Механизм редукторный, поэтому на нем предусматривается два вала. На одном осуществляется перемещение рабочей шестерни бендикса, его называют валом привода. Вторым является вал якоря. Два вала требуют наличия в конструкции четырех втулок. Естественно, это уменьшает (и довольно-таки существенно) наработку системы на отказ.

Стартер на «двенадцатку» имеет достаточно «скромные» геометрические размеры и при этом весьма эффективно выдает высокие обороты. Его двигатель является щеточным, четырехполюсным, работает за счет мощных постоянных магнитов, которые прикрепляются непосредственно к корпусу устройства. Вес стартера составляет около четырех килограмм, на холостом ходу он получает около 80 ампер тока, в рабочем режиме – порядка 375 ампер.

Как устроено реле стартера «двенадцатки»?

Втягивающее реле несет ответственность за вращение маховика коленвала при выдвижении муфты (обгонной), а также за запуск стартера. В его корпусе имеются две обмотки:

удерживающая;
втягивающая.

Внутри корпуса, выполненного из железа и снабженного текстолитовой крышкой, предусмотрен сердечник. В указанной крышке из текстолита устанавливаются силовые контакты – болты для подключения к ним электрического питания. Кроме того, в крышке находится и дополнительное приспособление – подвижная пластинка, предназначенная для замыкания контактов тогда, когда сердечник втягивается, и контакт, питающий втягивающее реле (точнее – его обмотки).

Реле с подвижной вилкой механизма запуска связано сердечником. Вилка соединяется с бендиксом, на одном из торцов которого установлена шестерня. Она вращает маховик коленвала за счет того, что во время запуска двигателя автомобиля зацепляется с венцом маховика.

Схема подключения элементов реле на ВАЗ 2112

В целом схема, по которой функционирует втягивающее реле «двенадцатки», выглядит следующим образом. К одному болту на его крышке подключена обмотка двигателя стартера, ко второму – «плюс» от АКБ. Провод от замка зажигания зафиксирован на контакте обмотки, которым располагает втягивающее устройство (подобная схема подключения используется и на других «легковушках» семейства ВАЗ).

Когда водитель запускает стартер, используя ключ, на указанный контакт приходит питание. Оно формирует в обмотке требуемую электродвижущую силу, втягивающую сердечник. При этом дополнительное приспособление (подвижная пластина) при воздействии на нее сердечника замыкает контакты (силовые), что приводит к переброске на двигатель механизма запуска питания от автомобильного аккумулятора.

В этот же самый момент втягивающее реле подтягивает приводную вилку, перемещающую к венцу маховика обгонную муфту. Как только сердечник полностью втягивается, происходит замыкание контактов и вращение маховика двигателя. Такая схема подключения и гарантирует беспроблемный запуск «сердца» ВАЗ 2112.

Что лучше – ремонтировать или менять стартер «двенадцатки»?

Замена описываемого нами механизма модели 57.3708, как правило, требуется уже через несколько лет его эксплуатации. В большинстве случаев автолюбители предпочитают не ремонтировать устройство, когда оно перестает работать (не крутит) либо ненормально функционирует (наблюдаются проблемы с запуском), а устанавливать новый механизм.

Впрочем, иногда замена стартера не требуется. Нередко он не крутит по банальной причине – из-за того, что болты фиксации реле окисляются либо ослабляются. Подобные явления вызываются попаданием дорожной грязи и капелек влаги в область установки «стартующего» механизма. Решить эту проблему, как вы понимаете, можно очень легко – зачисткой контактов (реже требуется их полная замена).

Если щетки стерлись, а бендекс потрескался, дешевле и разумнее поменять эти элементы. А вот если стартер не крутит из-за поломки реле или пробоя обмоток, замена всего узла представляется более грамотным шагом. Если принято решение заменить какую-либо из его деталей, механизм следует разобрать, это несложно.

Повреждение электрической схемы стартера Ваз 2110

Неисправности стартера часто связаны с повреждением электрической цепи, которая берет начало от аккумулятора автомобиля. Признаками поломки является отсутствие или медленное вращение коленвала, при попытке запустить двигатель. Проверьте следующие моменты:

Что АКБ достаточно заряжена.
Надежность фиксации и качество контактов «массы».
Целостность провода, который подходит к контактной группе втягивающего реле

Здесь же обратите внимание на качество контактного соединения.
Исправность контактов замка зажигания.. Отсутствие повреждений на проводе, установленном между аккумулятором и стартером

Он должен иметь хороший контакт

Отсутствие повреждений на проводе, установленном между аккумулятором и стартером. Он должен иметь хороший контакт.

Если при повороте ключа в замке зажигания, якорь не вращается, и не срабатывает втягивающее реле, то неисправность стартера может быть связана с витковым замыканием, обрывом или КЗ на «массу» тягового реле. Об «электрических» проблемах узла свидетельствует и медленное проворачивание маховика, при попытке запуска двигателя.

В случае, если явные признаки неисправности стартера отсутствуют, необходимо демонтировать узел, для осмотра. Проблема может быть вызвана замыканием пластин или подгоранием коллектора, но наиболее распространенными причинами является «подвисание» или износ щеток.

Таким образом, к характерным неисправностям стартера стоит отнести:

Износ щеток.
Поломку тягового реле.
Износ коллектора якоря.

Давайте поговорим об этих проблемах более подробно!

Разбираемся где у ВАЗ 2110 находится реле стартера и есть ли оно в принципе?

Многие автовладельцы при невозможности завести двигатель с помощью стартера, начинают «грешить» не на него (работоспособность довольно просто можно проверить), а на реле.

Но… обыскивают все подкапотное пространство, и ничегошеньки не обнаруживают, даже отдаленно похожего на искомое. Вот почему на различных форумах все время проскакивают вопросы о том, где находится реле стартера ВАЗ 2110, и как его отыскать.

Ответ на этот вопрос довольно прост: оказывается, на многих автомобилях довольно большого семейства «десяток» дополнительное реле конструкцией не предусмотрено, и вы его здесь не найдете!

Есть только втягивающее, которое находится на самом стартере, прямо под контактами. Для того, чтобы к нему подобраться и проверить работоспособность, понадобится снять пусковое устройство.

Втягивающее реле стартера

Устройство и работа

Стартер на ВАЗ 2110 сконструирован таким образом, что непосредственно в нем находится тяговое реле, обеспечивающее вращательное движение шестерни привода. Ее запуск происходит при сцеплении с зубьями маховика коленвала. То есть, если неисправно втягивающее устройство, то и запуск двигателя не состоится.

Кроме того, именно тяговая обмотка при замыкании контактов призвана обеспечить питание на электродвигатель стартера от АКБ. Когда контакты замыкаются, срабатывают блокировки, втягивающая обмотка отключается.

Управляется втягивающее реле прямо от замка зажигания, и служит также для защиты стартера. Но поскольку оно потребляет много тока, со временем в контактной группе исчезает надежный контакт.

Это проявляется в том, что работа запускающего двигатель механизма нечеткая, то срабатывает, то нет, или медленно вращается. В принципе, решить эту проблему можно, нужна просто самостоятельная установка дополнительного реле, что многие и делают.

Проверка

Для того, чтобы проверить, исправно ли тяговое реле, нужно вначале добраться до стартера. Расположен он под капотом, в стандартном для ВАЗов месте – слева ниже АКБ, около КПП.

Сам стартер и втягивающее устройство находятся в одном корпусе, на котором также имеются две клеммы. Демонтируя или устанавливая на место устройство, следует быть предельно внимательным, чтобы не замкнуть эти клеммы.

Нужно проверить предел напряжения, который имеет тяговое реле. Граничное напряжение – не более 8В. Кроме того, температура во время процесса срабатывания не должна быть выше 25°С, иначе надежной работы и защиты стартера не дождетесь.

Кроме того, можно иногда можно визуально заметить поломку. В таком случае необходима установка нового механизма, но вначале нужно произвести разбор.

Снятие

Демонтаж и разбор производится так:

От АКБ отключить «минус»;
Снять воздушный фильтр;
Отсоединить колодку проводов, идущих на тяговое реле;
Открутить гайку, крепящую наконечник силового привода (ключ 13);
Открутить гайки, крепящие стартер (ключ 15). Верхняя гайка скручивается легко, а к нижней нужно еще подступиться;
Снять стартер;
Открутить гайку от нижнего вывода тягового реле и отключить провода;
Открутить его крепежные болты (ключ 8), снять.

Неисправности

После снятия нужно внимательно проверить втягивающее реле. Вот список возможных поломок:

Раскрутились/ослабли гайки, которыми крепятся наконечники проводов. Элементарно решается подтягиванием гаек;
Окислились провода, или обмотки, соединения. Здесь может потребоваться замена или просто очистка;
В цепи питания есть обрывы. Лечение – замена цепи;
Якорь срабатывает несвоевременно или работает вхолостую. Предписана замена;
Еще нужно проверить, нет ли замыкания между витками обмоток (их здесь две).

Для проверок используется омметр.

Как заменить?

Если тяговое реле оказалось неисправным, самостоятельным ремонтом лучше не заниматься, чтобы не вызвать блокировки всей системы запуска двигателя. Лучше всего его сразу заменить новым, установка которого не должна вызвать трудностей, и осуществляется в обратном разборке порядке.

Можно ли установить такое реле на ВАЗ 2110, где оно не предусмотрено?

Если у вас автомобиль раннего выпуска, то данного устройства у вас нет. Тем не менее, это не значит, что реле стартера нельзя установить самостоятельно. Если вы желаете защитить свой стартер от непреднамеренного износа и прочих неисправностей, то вы можете подключить такое устройство самостоятельно.

Что необходимо приобрести

1. Провода с сечением 1,5 квадратных миллиметров.

2. Наконечники в виде колец 6-ти и 8-ми миллиметровые по одной штуке каждая.

3. Специальный разъем типа «мама» в количестве 5-ти штук.

4. Штекер типа «папа» в количестве одной штуки.

5. Дополнительное реле, купленное в магазине автозапчастей.

Что делать если стартер не крутит, ремонт на ВАЗ 2110

Здравствуйте, уважаемые автомобилисты! Мы уверены в том, что для вас не является секретом: чтобы запустить двигатель автомобиля, требуется поворот коленчатого вала.

Происходит этот поворот при помощи стартера, который, по сути, представляет собой электродвигатель постоянного тока. Мощность его определяется моментом сопротивления проворачиванию коленвала и его минимальной частотой вращения.

Переоценить важность работы, выполняемой стартером сложно – несмотря на маленькие габариты, ему приходится совершать действия, обеспечивающие начало вращение маховика и в дальнейшем, движение поршневой группы мотора

Возникла ситуация, когда не работает стартер ВАЗ 2110

Стартера — достаточно надежные механизмы и часто длительное время не имеют проблем в работе, но через пять – шесть лет эксплуатации, все же возможны некоторые неполадки. Так, например, самые распространенные ситуации, когда впервые не срабатывает стартер ваз 2110:

появление какого-либо дефекта в цепи питания (стартеру не хватает электросилы провернуть необходимые элементы)
разогрев обмоток, возникающие из-за длительных прокручиваний стартера и способствующие скорой порче изоляции
не работает стартер ваз 2110 и в случае выхода из строя втулок, который препятствует нормальному вращению вала якоря.

Почему не крутит стартер ВАЗ2110?

Не крутит стартер ВАЗ 2110 если слабо затянуты либо окислились наконечники. Первая помощь в такой ситуации – предварительно очистив, подтянуть все клеммы.

Разборка и ремонт стартера ВАЗ 2110 обеспечены, если неисправно реле (смещения, заедания либо обрыв). Чтобы ваша «десятка» вновь заработала, достаточно будет устранить неисправность, заменив вышедшие из строя детали.

Короткое замыкание в каком-либо месте обмотки стартера также приводит к полному его отказу от работы.

Отсутствие полноценного контакта во включателе зажигания, требует проверки включателя (замка) и, возможно, замены его контактной части.

Плохо крутит стартер ВАЗ 2110 – диагностика состояния и устранение неисправностей

Если при включении, плохо крутит стартер ВАЗ 2110, проворачивая коленвал очень медленно – в первую очередь обратите внимание на масло – может быть, оно попросту не соответствует сезону. Работа стартера восстановится после замены масла на более подходящее по параметрам для данного времени года

Если же, разрядился аккумулятор или окислились его выводы и наконечники, то сразу же после устранения этих неисправностей (зарядка АКБ и ТО контактной группы) нормальная работа стартера восстановится.

Причиной неудовлетворительной работы стартера нередко бывает слабый контакт щеток стартера и ослабление затяжки наконечников проводов. В таком случае, вам придется снимать и разбирать стартер, прочищать коллектор, менять щетки и регулировать натяжение пружин.

Если, разобрав стартер, вы обнаружите, что муфта свободного хода пробуксовывает – единственным правильным решением будет замена привода стартера.

Легко исправить ситуацию, когда привод стартера тяжело идет по винтовой нарезке – вам достаточно сначала промыть нарезку вала, а затем смазать ее маслом.

Появившиеся в зубьях венца маховика забоины дают о себе знать характерным скрежетом, избавиться от которого можно лишь устранив забоины. Похожий скрежет раздается и при ослаблении буферной пружины. В этом случае ее придется заменить.

А вот громкий шум, сопровождающий работу стартера, может говорить об ослаблении крепления полюса (когда якорь как бы «цепляет» полюс) или самого стартера. В первом случае достаточно усилить крепление полюса, затянув винт, а во втором – надежно закрепить стартер.

Даже если у вас новый автомобиль, не стоит пренебрегать контролем состояния стартера, ведь своевременная профилактика и диагностика его неисправностей способна значительно продлить жизнь главного пускового устройства вашей «десятки» – стартера.

В процессе эксплуатации транспортных средств независимо от типа установленного двигателя распространенной неисправностью является отказ стартера, в результате чего не получается запустить мотор после включения зажигания. Другими словами, стартер автомобиля не реагирует на поворот ключа в замке зажигания. В таких ситуациях после поворота ключа вместо прокручивания коленвала ДВС стартер полностью молчит, жужжит или издает щелчки, но не крутит двигатель. Далее мы рассмотрим основные неисправности, когда стартер никак не реагирует на поворот ключа в замке зажигания, а также другие причины, которые могут вызывать неработоспособность стартера.

Читайте в этой статье

Проверка втягивающего реле стартера

Чтобы определить причину отсутствия соединения зубчатых элементов стартера и двигателя, следует проверить работоспособность втягивающего реле. Для удобства диагностики чаще всего приходится демонтировать весь стартер.

Однако перед тем как приняться за демонтаж стартера, желательно провести несколько простых операций, которые помогут выявить неполадку:

Проверить состояние аккумулятора, надежность крепления клемм, удалить окислы с выводов АКБ;
Убедиться в том, что электрическая проводка надежно крепится к стартеру гайками. При наличии коррозии зачистить контакты мелкозернистой наждачной бумагой;
Найти в автомобиле реле включение стартера и проверить его состояние.

Порядок демонтажа стартера

Для снятия стартера требуется отсоединить провода, которые к нему подходят, а затем открутить болты крепления (обычно два или три).

Зачастую для выполнения этих, на первый взгляд, несложных операций автомобилисту приходится тратить много времени и усилий.

Объясняется это тем, что стартер во многих моделях авто хорошо спрятан в моторном отсеке, и чтобы добраться до него, необходимо изъять из-под капота немало мешающих узлов и механизмов. А в некоторых машинах, например Фольксваген Гольф или Пассат, для его демонтажа потребуется поддержка двигателя.

Лучше всего эту работу проводить на смотровой яме или на эстакаде.

Как проверить втягивающее реле стартера

Когда стартер успешно извлечен из подкапотного пространства, следует его очистить от загрязнений, а окисленные контакты необходимо обработать наждачкой.

Теперь стартер нужно разместить рядом с аккумулятором и подготовить два электрических провода достаточной длины. Лучше всего применять провода для “прикуривания”, которые оснащены “крокодилами”.
Первым делом нужно одним электропроводом соединить плюсовую клемму аккумулятора с соответствующим выводом втягивающего реле.
После этого другой провод подключают к минусовой клемме АКБ.
Осталось лишь прикоснуться свободным концом минусового электропровода к корпусу стартера и узнать результат:
- если при соединении произойдет быстрый и отчетливый щелчок в области втягивающего реле, то оно работает;
- если признаки “жизни” отсутствуют, значит втягивающее реле нуждается в ремонте или замене.

При работоспособном втягивающем реле, причину неисправности следует искать в цепи питания. Ну а неисправный узел можно попытаться отремонтировать своими руками или заменить на новый.

Реле стартера ВАЗ 2110 — где оно и как установить?

В 1995 году с конвейера Волжского Автомобильного Завода сошла совершенно новая модель – ВАЗ 2110. В процессе производства, она, как и все модели завода, подвергалась различным модификациям. Изменениям подверглась и система запуска двигателя. В 2003 году на автомобили данной модели стали устанавливать, так называемое, реле стартера. Для чего нужно это реле? Где оно установлено, и можно ли поставить такое устройство, если оно не предусмотрено? Ответы на эти вопросы изложены в статье ниже.

Что такое реле стартера?

Когда в кругу автолюбителей речь заходит о реле стартера, почему-то все однозначно считают, что реле стартера – это именно втягивающее реле. Такое реле предназначено для изменения положения муфты свободного хода, которая выдвигает специальную шестерню для последующего запуска двигателя. Как только двигатель запускается, реле выходит из-под тока и муфта возвращается в исходное положение, задвигая шестерню обратно. Такой подход позволяет сохранить срок службы шестерни и не испортить автомобильный стартер.

Тем не менее, реле стартера – это не втягивающее реле. Реле стартера представляет собой устройство совсем другого назначения и конструкции. Это электронное реле, которое подключается к цепи питания стартера и, в зависимости от скорости и длительности вращения коленчатого вала, замыкает и размыкает данную цепь.

При включении стартера, первым действием активируется контроллер, который подключает реле стартера, тем самым, включая его. Условием, при котором выполнится данное действие, является число оборотов коленчатого вала соответствующее менее 500 оборотов в минуту. Если в течение 20 секунд работы стартера не произошел запуск двигателя, то есть число оборотов не превысило 500, то реле размыкается и отключает цепь питания стартера.

Однако, есть и другой момент. Если двигатель запустился, и число оборотов превысило 500 оборотов в минуту, а стартер остался запущенным, то реле также автоматически размыкается и не включится до тех пор, пока двигатель не заглохнет. Таким образом, предотвращается случайное включение стартера при работающем двигателе.

Для чего нужно реле стартера?

Данное реле предназначено для выполнения следующих задач:

1. Разгрузка, производимая на контактах замка зажигания.

2. Предотвращение случайного залипания контактов в замке зажигания. Актуально в случаях, когда тяговое реле продолжает работу при запущенном двигателе.

3. Отключение питания стартера, если ключ по неизвестным причинам продолжает включать стартер при работающем двигателе.

Где находится реле стартера и как проверить его работу?

Если вы пытаетесь найти это реле на самом стартере, то вы совершаете большую ошибку. Дело в том, что это реле установлено в блоке реле и предохранителей, который находится в углу панели салона автомобиля. Оно является навесным и устанавливается в специальном, белового цвета, разъеме.

Чтобы проверить работоспособность элемента, попробуйте прокрутить двигатель без искры в течении 20 секунд. Если данное реле находится в исправном состоянии, то стартер должен выключиться по истечению заданного промежутка времени.

Как поменять реле стартера?

В случае, если реле стартера не срабатывает, необходимо провести его замену. Для этого отсоедините минусовую клемму аккумулятора и откройте блок предохранителей и реле. Усилием пальцев вытащите реле и установите на его место новое.
