Кислородный датчик лямбда — зонд: неисправности, проверка и ремонт

Датчики кислорода — разновидности

Функция всех датчиков, независимо от конструктивных особенностей, проводить постоянный количественный замер кислорода в отработанном газе и сравнивать показатель с эталоном. На основании количества остаточного кислорода, ЭБУ делает вывод о качестве сгорания топлива в блоке цилиндров. Эталонный показатель топливной смести носит название стехиометрическая (абсолютная) ТВС. Технически обозначается как λ=1.

В ее составе должно присутствовать соотношение 14.7/1, где 14.7 — кислород, 1 — топливо. При таком соотношении происходит полное сгорание солярки или бензина, распад твердых частиц, и как следствие, минимальные токсические отходы в выхлопе. Когда в ТВС преобладает воздух, смесь считается обедненной, если преобладает топливо — обогащенной.

Автомобили, с системой экологических выбросов под протокол Евро 5, 6 оснащаются широкополосными датчиками, усовершенствованные конструкции позволяют отслеживать процентное соотношение кислород/топливо в системе выпускного тракта максимально точно. Кроме широкополостных лямбда зондов авто оснащаются:

  • зондами на основе циркония;
  • титановыми.

Эти три разновидности контроллеров не могут быть взаимозаменяемыми. Принцип работы циркониевого зонда основан на гальваническом законе, где твердый наконечник из диоксида циркония действует как электролит. Широкополосный датчик имеет две камеры и работает на основе закона модуляции напряжения.

Каждый кислородный зонд предназначен под конкретную марку авто. Датчик кислорода синхронизирован с блоком управления ДВС, переустановка конструкций не допускается.

Для чего нужен датчик концентрации кислорода?

На практике, многие владельцы автомобильной техники даже и не подозревают о существовании этого элемента. Его назначение заключается в определении концентрации кислорода в отработанных газах и последующая передача этой информации ЭБУ. На основании этого по заложенным алгоритмам в памяти системы, осуществляется коррекция топливно-воздушной смеси для ее полного сгорания в цилиндрах силового агрегата.

Местом расположения кислородного датчика является выпускной коллектор. На большинстве моделей лямбда монтируется непосредственно в области каталитического нейтрализатора. В не зависимости от того, где будет установлен датчик, корректность его показаний и производительность системы не пострадают. Лямбда-зонд бывает двух типов:

  1. Широкополосный
  2. Двухканальный

Заметим, что второй тип входит в конструкцию старых моделей транспортных средств, которые выпускались до 90-х годов. Все современные модели имеют широкополосную лямбду, которая с высокой точностью фиксирует все отклонения для обеспечения максимально корректного смесеобразования. При этом исправно функционирующий датчик такой системы позволяет реально снизить потребление топлива и обеспечить оптимальные обороты коленвала силового агрегата.

Как работает датчик кислорода автомобиля

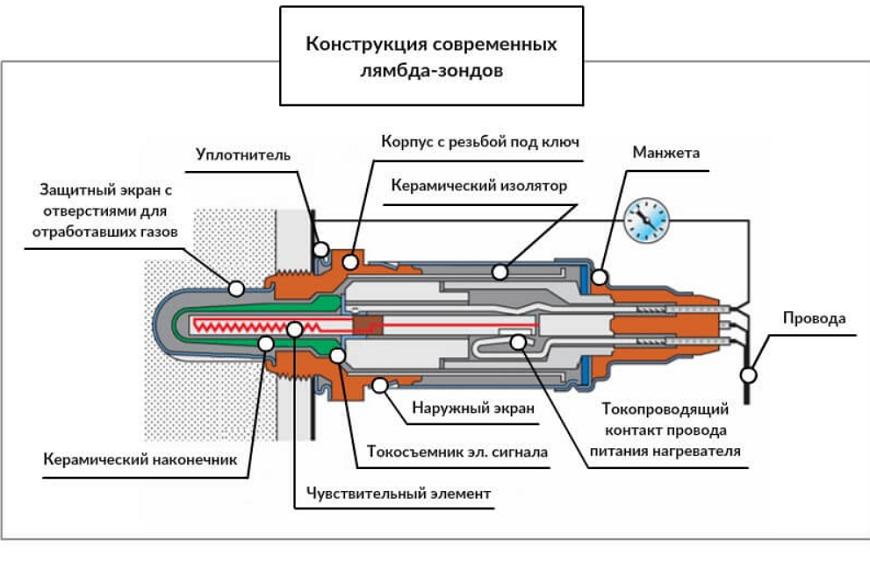

Чтобы разобраться с режимом работы лямбда-зонда, нужно знать его конструкцию. Основные элементы:

  • Корпус. Имеет полую цилиндрическую форму, внутри которой содержатся функциональные элементы лямбда-зонда. Обычно выполняется на основе стали.
  • Уплотнитель с резьбой. Крепится на одном из краев лямбда-зонда. Резьба используется для крепления запчасти на трубе, которая содержит соответствующие выемки.
  • Керамический наконечник с защитным экраном. Располагается рядом с уплотнителем. Имеет керамическую основу, которая содержит чувствительные элементы на основе оксида циркония/титана и тонкого слоя платины. Нужна для сбора отработанных газов. Может генерировать электрический ток (выступает в качестве электрода).
  • Наружный экран. Крепится на середину корпуса, содержит напыление на основе диоксида циркония или титана. Может генерировать электрический ток (выступает в качестве электрода).
  • Выводящие провода. Крепятся на другую сторону корпуса. Передают электрический сигнал при его наличии на ЭБУ двигателя. Общее количество проводов может составлять от 2 до 4.
  • Нагревательный элемент. Крепится к корпусу лямбда-зонда, способен нагревать корпус. Это улучшает качество анализа газа и продлевает срок годности лямбда-зонда.
  • Датчик также содержит другие вспомогательные элементы. Это электрические провода для передачи импульса внутри зонда, токосъемник, манжета и другие.

Механика работы лямбда-зонда проста. Внешний экран контактирует с атмосферным воздухом, тогда как внутренний экран – с отработанными газами. При температуре датчика 300-350 градусов возникает разность потенциалов между внутренним и внешним экраном за счет неодинакового содержания кислорода в воздухе/газах. Чем выше разность – тем сильнее напряжение. Получившийся электрический ток поступает на провода, которые через провода передаются на ЭБУ двигателя.

Основные признаки неисправного лямбда-зонда

Срок службы кислородного датчика в среднем составляет по пробегу 80-120 тыс. км, но ресурс детали часто сокращается по разным причинам:

  • в бак автомобиля заливается некачественный бензин;
  • происходит перегрев двигателя;
  • неправильно отрегулировано зажигание, вследствие чего возникает детонация;
  • установлена бракованная деталь.

Нередко лямбда-зонд выходит из строя преждевременно из-за удара, хрупкий керамический элемент легко разрушается от ударной нагрузки. Именно по этой причине по кислородному датчику нельзя наносить удары, ронять его с высоты на жесткую поверхность.

Определить неисправный лямбда-зонд можно по различным косвенным признакам, неполадкам в работе двигателя:

  • мотор работает нестабильно на холостом ходу, обороты постоянно меняются, чаще такое происходит на непрогретом движке;
  • увеличился расход топлива, а из трубы глушителя идет черный дым;
  • на панели приборов загорается сигнальная лампа Check Engine;
  • свечи зажигания быстро покрываются копотью;
  • двигатель «тупит» – не развивает обороты, не позволяет машине разогнался до нужной скорости.

Если снять лямбда-зонд с автомобиля, можно заметить, что его внутренняя часть покрылась сажей (копотью) – это говорит о том, что топливо сгорает не полностью, пропорция топливной смеси нарушена.

Как отремонтировать лямбда зонд?

В большинстве случаев отремонтировать его нельзя. Но иногда помогает чистка нагревательного элемента, которую едва ли можно считать ремонтом. Для ее выполнения необходимо полностью дать остыть выпускному коллектору. Далее:

  • отключить аккумуляторную батарею;
  • отсоединить клемму от датчика и вытащить его.

Иногда сделать это сложно. Деталь сильно пригорает, вытащить её удаётся, только повредив. Но пробовать нужно: залейте резьбу уксусом или керосином и оставьте на несколько часов.

Для чистки понадобится ортофосфорная кислота. Погрузите деталь в нее на 30–40 минут, потом несколько раз хорошо промойте теплой водой. Все отложения с нагревательного элемента будут смыты. Если причина неисправности в них, работоспособность датчика будет восстановлена.

Есть необычный способ ремонта, но для нужно иметь 2 одинаковых датчика. Если причины неисправности каждого из них разные, можно попытаться собрать один из двух. Так, например, один может быть неисправен из‐за обрыва сигнального провода, а второй из‐за поломки нагревательного элемента. Прозвоните мультиметром каждый, чтобы выявить тот, который с обрывом. Аккуратно распилите оба. На фото видно, что на одном из них обломан нагревательный элемент. Кроме того, повреждена керамическая оболочка.

Крупным планом:

Аккуратно извлекаем нагреватель:

Пилим следующий, на котором обрыв сигнального провода

Нам нужно очень осторожно, чтобы не сломать, извлечь его нагреватель. На фото целый и ломаный:

Протираем нагреватель чистой сухой тряпкой, аккуратно помещаем в корпус с целым сигнальным проводом.

Теперь нужно запаять корпус с помощью ювелирной горелки медно‐фосфорным припоем. Он выдерживает нагрев до 700 градусов, не течет.

Ставим на автомобиль и проверяем.

Проверка лямбда-зонда тестером:

Берём электронный милливольтметр постоянного напряжения и подсоединяем его параллельно ЛЗ («+» «-» к ЛЗ, — к массе), причём лямбда зонд должен быть подключен к контроллеру.

Когда двигатель прогреется (5-10 мин) затем нужно смотреть на стрелку вольтметра. Она должна периодически ходить между 0,2 и 0,8 В (т.е. 200 и 800 мВ, причём, если за 10 секунд произойдёт менее 8-и циклов — ЛЗ пора менять. Также к замене если напряжение «стоит» на 0,45 В.

Когда же напряжение всё время 0,2 или 0,9 В — то что-то со впрыском — смесь слишком бедная или слишком богатая. Поскольку напряжение датчика кислорода все время должно изменятся и скакать от ≈0,2 до 0,9V.

Имеется еще один быстрый способ проверки лямбда зонда. Следует сделать так:

Аккуратно прокалывается плюсовым контактом тестера (чёрный провод лямбды), другой контакт — на массу. На работающем моторе показания должны колебаться от 0,1 до 0,9V. Постоянные показания (к примеру, всё время 0,2) или показания, выходящие за эти рамки, или колебания с меньшей амплитудой говорят о неисправности зонда.

  • всё время 0,1 — мало кислорода
  • всё время 0,9 — много кислорода
  • Зонд исправен, проблема в чём-то другом.

Если есть время и желание позаморачиватся можно провести несколько тестов на богатую и бедную смесь и дополнительно проверить датчик лямбда зонд.

  1. Отключите кислородный датчик от колодки и подключите его цифровому вольтметру. Заведите автомобиль, и, нажав педаль газа, увеличьте обороты двигателя до отметки 2500 оборотов в минуту. Используя устройство для обогащения топливной смеси, устройте снижение оборотов до 200 в минуту.
  2. При условии, что ваш автомобиль оборудован топливной системой с электронным управлением, выньте вакуумную трубку из регулятора давления топлива. Посмотрите на показания вольтметра. Если стрелка прибора приблизится к отметке 0.9 В, значит, лямбда зонд находится в рабочем состоянии. О неисправности датчика свидетельствует отсутствие реакции вольтметра, и показания его в пределах меньших отметки 0.8 В.
  3. Сделайте тест на бедную смесь. Для этого возьмите вакуумную трубку и спровоцируйте подсос воздуха. Если кислородный датчик исправен, показания цифрового вольтметра будут на уровне 0.2 В и ниже.
  4. Проверьте работу лямбда зонда в динамике. Для этого подключите датчик к разъему системы подачи топлива, и установите параллельно ему вольтметр. Увеличьте обороты двигателя до 1500 оборотов в минуту. Показатели вольтметр при исправном датчике должны быть на уровне 0,5 В. Другое значение свидетельствует о выходе из строя лямбда зонда.

Проверка напряжения в цепи подогрева

Для проверки наличия напряжения в цепи нужен вольтметр. Включаем зажигание и подсоединяем его щупами к проводам нагревателя (отсоединять разъем не можно, лучше проткнуть острыми иголками). Их напряжение должны быть равно тому, что выдает аккум на не запущенном двигателе (около 12В).

Если нет плюса нужно пройти цепь АКБ-предохранитель-датчик, поскольку он всегда идет напрямую, а вот минус поступает с ЭБУ, так что если нет минуса смотрим цепь до блока.

Проверка нагревателя лямбда зонда

Кроме как померить напряжения мультиметром, можно замерить еще и сопротивления для проверки исправности нагревателя (двух белых проводов), но нужно будет тестер переключить на Омы. В документации к определенному датчику обязательно указывается номинальное сопротивление (обычно оно около 2-10 Ом), ваша задача только проверить его и сделать вывод. На видео показан данный способ:

https://youtube.com/watch?v=CxhGVt5_YUA

Проверка опорного напряжения датчика кислорода

Тестер переключаем на режим вольтметра, затем включив зажигание измеряем напряжение между сигнальным и проводом массы. В большинстве случаев опорное напряжение лямбда-зонда должно быть 0,45В.

Лямбда зонд – это датчик концентрации О2 (или проще говоря – кислородный датчик), позволяющий оценивать объем несгоревшего кислорода, содержащегося в отработанных газах. Эти показатели крайне важны, так как благодаря поддержанию определенных пропорций топлива и воздуха, происходит наиболее эффективное сгорание топливовоздушной смеси. Самым лучшим соотношением считается 14,7 частей кислорода на 1 часть бензина. Если это соотношение будет нарушаться, то смесь будет бедной или, наоборот, обогащенной, что, в свою очередь, скажется на расходе топлива и мощности мотора.

Хоть внешне датчик кислорода и не выглядит, как «жизненно важная» деталь, он выполняет очень важную функцию, поэтому любая неисправность лямбда зонда, «симптомы» которой мы рассмотрим, должна быть незамедлительно исправлена.

Как Проверить Лямбда Зонд На Приоре

Как узнать состояние кислородного датчика в автомобиле Lada Priora

Нативный кислородный датчик (лямбда зонд) Заранее используется для контроля состава топливовоздушной смеси в системе впрыска двигателей инжектора обратного потока. Часто спрашивают, где находятся датчики кислорода? Расположение этого электронного химического устройства верхняя часть автомобильный глушитель, ресивер.

Принцип работы кислородного датчика

Принцип работы кислородного датчика на Приоре заключается в следующем: для корректировки параметров времени прохождения электронных сигналов системы впрыска учитываются данные о составе кислорода (кислорода) в выхлопных газах. Эти данные представляют собой датчик концентрации кислорода Priora, который реагирует с выхлопными газами автомобиля.

Во время этой электрохимической реакции на выходных контактах устройства создается разность потенциалов. Изменение падения напряжения определяет содержание кислорода и качество воздушно-топливной смеси. Изменения происходят в параметрах 0,1 В, что указывает на повышенное содержание кислорода и обедненной смеси до 0,9 В, что означает низкое содержание кислорода и повышенную консистенцию.

Для оптимальной производительности средство передвижения Значение температуры кислородного датчика, цена которого доступна большинству российских автомобилистов, должно быть не менее 300С. По этой причине нагревательный элемент встроен в датчик кислорода на Priore, чтобы динамически нагревать прибор после запуска электростанции.

Записывая напряжение на выходе устройства, контроллер выбирает командный сигнал для коррекции топливовоздушной смеси с компонентами распыления топливной системы. Когда показание обедненной смеси, то есть разности потенциалов, находится на минимальном значении, контроллер указывает обогащение входной согласованности и параметрами обогащенной смеси, то есть при максимальных значениях разности потенциалов, Команда получена для его истощения.

Как и как быстро проверить Лямбда-зонд

Как и как быстро проверить лямбду

зонд .

Короче стандартный датчик кислорода (лямбда зонд) позволяет оценить концентрацию отработанного кислорода в выхлопной смеси, и на основании этих исследований бортовой компьютер изменяет консистенцию топливовоздушной смеси. Неисправности кислородного датчика приводят к неисправности силовой установки автомобиля. Часто на форумах автолюбителей ставится вопрос о том, какой датчик кислорода установлен на Приоре? Для автомобиля Лада Приор Только датчик BOSCH LS6537 подходит для установки.

в качестве проверить датчик кислорода

Проверяйте датчик кислорода только с помощью осциллографа. Другие устройства могут только косвенно показывать признаки неисправности в Priora, кроме того, основываясь на довольно сложных тестах. В автомобиле признаки неисправности кислородного датчика:

  • увеличение расхода топлива;
  • снижение динамики двигателя;
  • нестабильная скорость холостого хода силовой установки;
  • дефекты каталитического нейтрализатора.

Такие дефекты кислородного датчика в основном определяют диапазон дефектов этого электрохимического устройства. Кроме того, ошибка, отображаемая на дисплее компьютера, может быть напрямую связана с дефектами в электрической цепи нагревателя. Из-за того, что кислородный датчик Приора (лямбда-зонд) не получает достаточно тепла, бортовой компьютер будет выдавать неправильные импульсы. Топливная смесь не будет соответствовать требуемой концентрации, что приведет к чрезмерному расходу топлива, нестабильному холостому ходу на холостом ходу, автомобилю, потере динамизма и так далее.

После достижения кислородного датчика (лямбда-зонд). До достижения требуемого значения температуры все признаки неисправности силовой установки устраняются. Максимальный срок службы датчика концентрации кислорода при практическом движении достигает 100–150 тыс. Км, но срок службы капитального ремонта заканчивается на расстоянии 60–80 тыс. Км.

Реакция устройства и, следовательно, его показания направлены на разницу между концентрацией кислорода в выхлопных газах автомобиля и его содержанием в атмосферном воздухе, которая преобразуется в вывод разности потенциалов. Поскольку кислород не полностью сгорает даже в выхлопных газах и присутствует в каталитической камере, другое такое устройство за каталитической камерой используется для правильной оценки.

В первые минуты запуска двигателя бортовой компьютер в среднем корректирует топливно-воздушную смесь. Нагревая датчик концентрации кислорода Priora до рабочей температуры, электронный блок настраивает его в соответствии с общей схемой работы автомобиля.

Способы диагностики кислородного датчика

Специалисты советуют проверять корректность работы лямбда-зонда каждые 10000 км пробега, даже если проблем в работе устройства не наблюдается.

Диагностику начинают с проверки надёжности соединения клеммы с датчиком и на наличие механических повреждений. Далее выкручивают лямбда-зонд из коллектора и осматривают защитный кожух. Небольшие отложения очищают.

Если в ходе визуального осмотра на защитной трубке датчика кислорода были выявлены следы сажи, сильные белые, серые или блестящие отложения, то лямбда-зонд следует заменить

Как проверить лямбда-зонд мультиметром (тестером)

Проверка датчика на работоспособность проводится по следующим параметрам:

  • Напряжение в нагревательной цепи;
  • «Опорное» напряжение;
  • Состояние нагревателя;
  • Сигнал датчика.

Схема подключения к лямбда-зонду в зависимости от его типа

Наличие напряжения в цепи подогрева определяют мультиметром или вольтметром в следующей последовательности:

  1. Не снимая разъём с датчика, включают зажигание.
  2. Щупы присоединяют к цепи подогрева.
  3. Показания на приборе должны совпадать с напряжением на аккумуляторе — 12В.

«+» идёт на датчик от аккумулятора через предохранитель. При его отсутствии прозванивают эту цепь.

«—» поступает от блока управления. Если он не обнаружен, проверяют клеммы цепи «лямбда-зонд — ЭБУ».

Замеры опорного напряжения проводятся теми же аппаратами. Последовательность действий:

  1. Включают зажигание.
  2. Замеряют напряжение между сигнальным проводом и массой.
  3. Прибор должен показать 0,45 В.

Для проверки нагревателя мультиметр выставляют в режим омметра. Этапы диагностики:

  1. Снимают разъём с устройства.
  2. Замеряют сопротивление между контактами нагревателя.
  3. Показания на разных кислородниках различные, но не должны выходить за пределы 2-10 Ом.

Вольтметр или мультиметр используются для проверки сигнала датчика. Для этого:

  1. Заводят двигатель.
  2. Прогревают его до рабочей температуры.
  3. Щупы прибора соединяют с сигнальным проводом и проводом массы.
  4. Обороты мотора увеличивают до 3000 об/мин.
  5. Следят за замерами напряжения. Должны наблюдаться скачки в диапазоне от 0,1 В до 0,9 В.

Если хотя бы при одной из проверок показатели разнятся от нормы, датчик неисправен и нуждается в замене.

Видео: проверка лямбда-зонда тестером

Проверка осциллографом

Главным преимуществом данной диагностики лямбда-зонда перед проверкой вольтметром и мультиметром является фиксация времени между однотипными изменениями выходного напряжения. Оно не должно превышать 120 мс.

Очерёдность действий:

  1. Щуп прибора подключают к сигнальному проводу.
  2. Мотор прогревают до рабочей температуры.
  3. Обороты двигателя повышают до 2000-2600 об/мин.
  4. По показаниям осциллографа определяют работоспособность кислородного датчика.

Диагностика осциллографом даёт наиболее полную картину работы лямбда-зонда

Превышение временного показателя или пересечение пределов напряжения нижнего 0,1 В и верхнего 0,9 В говорит о неисправном кислородном датчике.

Видео: диагностика датчика кислорода осциллографом

Другие способы проверки

Если в автомобиле есть бортовая система, то по сигналу «CHECK ENGINE», выдающему определённую ошибку, можно диагностировать состояние лямбда-зонда.

Перечень ошибок лямбда-зонда

Чтобы лямбда-зонд работал долго и эффективно, необходимо заправлять автомобиль только качественным топливом. Плановая и своевременная диагностика датчика кислорода поможет вовремя обнаружить его неисправность. Эта мера способна продлить срок эксплуатации не только самого датчика, но и катализатора.

Главная →

Устройство → Двигатель →

Диагностика по лямбда зонду

Ведь он может нам многое рассказать о процессах в системе управления двигателем.

Пример №1.

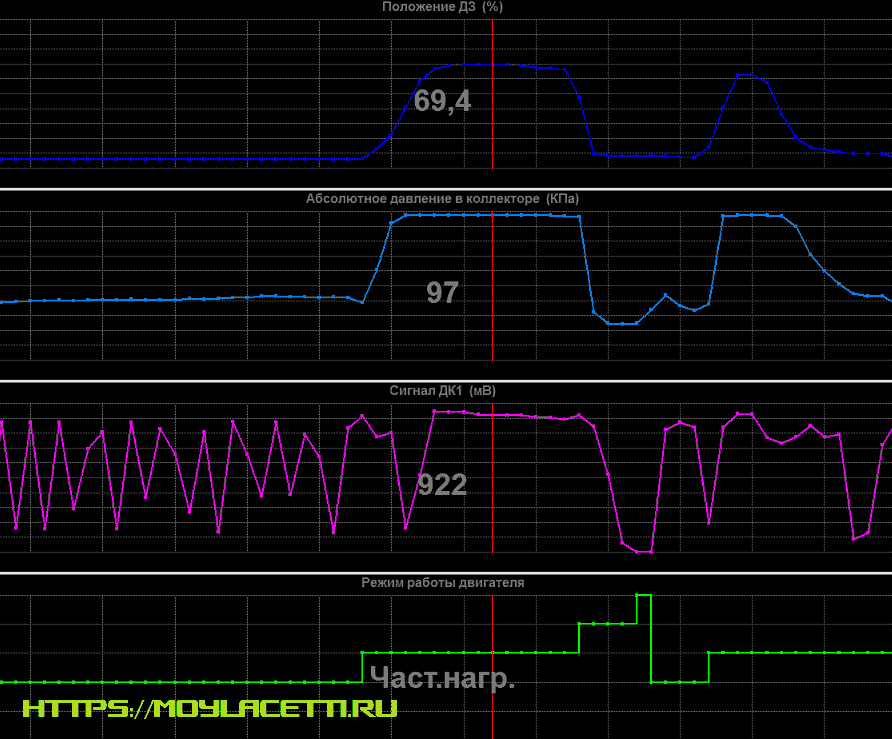

Как я выше писал, лямбда зонд не учитывается во многих режимах работы двигателя. Это касается и разгона, так как в этот момент важна не стехиометрия, а тяговые характеристики двигателя, поэтому экология отбрасывается на задний план и ЭБУ льёт топлива столько, сколько необходимо для успешного разгона.

Но если логически подумать, то хоть лямбда зонд и не учитывается, но сигнал он вырабатывает и мы можем его увидеть.

Так как ЭБУ льет топливо от души, то лямбда зонд должен это показывать, поднявшись максимально вверх и оставаясь там, пока идет разгон. Как на этом графике

Если в Вашем случае лямбда зонд не висит вверху во время интенсивного разгона, как на графике выше, а, наоборот, падает вниз, значит двигателю не хватает топлива

В этом случае обращаем внимание на топливный насос, фильтр, форсунки и т.д. А лучше сразу замерить давление топлива

Пример №2

Это аналогичный пример, только наоборот. Также этот пример разрушает некоторые стереотипы, сложившиеся у людей после некорректного теоретического объяснения – как работает лямбда зонд.

Как объясняют работу лямбда зонда – “исправный датчик должен вырабатывать сигнал от 100 мВ до 900 мВ” Всё! А нужно примерно так – “исправный датчик должен вырабатывать сигнал от 100 мВ до 900 мВ на прогретом двигателе в режиме холостого хода или в режиме частичных нагрузок при установившихся оборотах двигателя”. Чувствуется разница?

Поэтому очень много раз приходилось отвечать на одни и те же вопросы – “Мой лямбда зонд выходит за пределы и опускается до нуля. Новый датчик ведёт себя также. Что делать?”, “Мой лямбда зонд периодически падает до нуля. Замена?”, “Лямбда зонд падает в 0. Это же не нормально?”

Причем, некоторые даже после ответа, что это нормально, всё равно не верят и меняют датчики. Ведь убеждение, что сигнал датчика может быть только 0.1В-0.9В, не позволяет принять реальность.

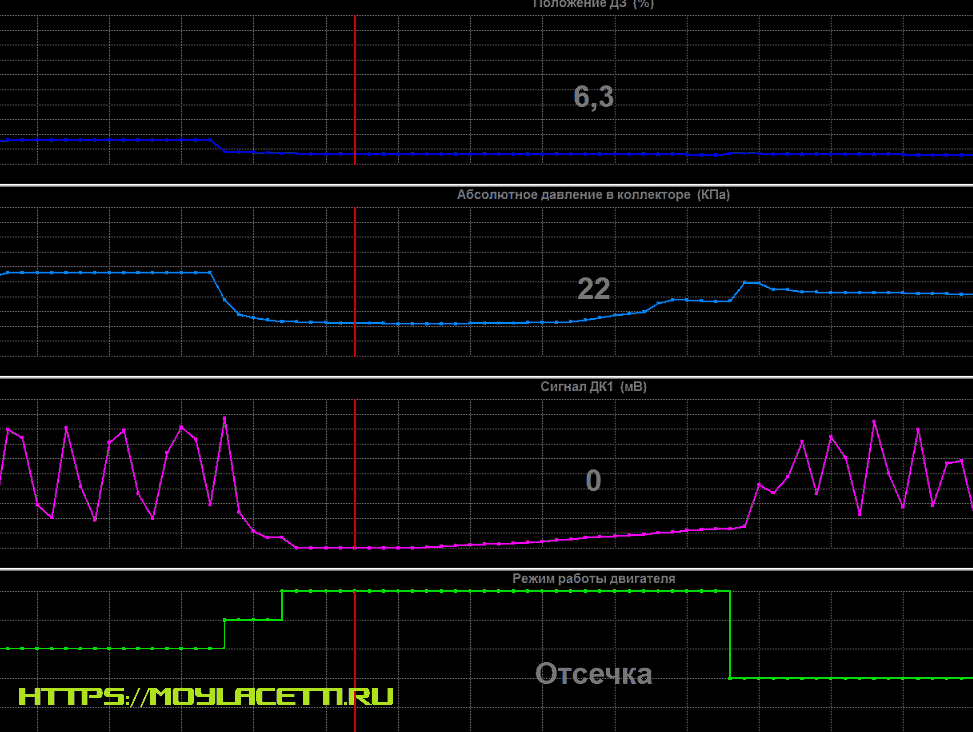

Вот пример графика, где лямбда зонд показывает 0

Я специально вывел режим работы двигателя. В режиме отсечки (принудительный холостой ход, торможение двигателем) ЭБУ довольно серьезно прикрывает форсунки (вплоть до полного закрытия) и, естественно, кислород в камере сгорания не сгорает. Поэтому лямбда зонд падает в ноль. Он практически не видит разницы между количеством кислорода в выхлопных газах и в окружающей среде.

Поэтому если в режиме отсечки сигнал лямбда зонда болтается где-то в верху, значит необходимо обратить на это внимание и разобраться в этом. Возможно какие-то форсунки не герметичны и огромное разрежение (посмотрите на показания ДАД) в режиме отсечки буквально высасывает топливо из них

А может просто прошлый хозяин автомобиля залил супер-пупер прошивку от очередного “гения калибровок”.

Пример №3

По второму лямбда зонду можно оценить работу катализатора. А также узнать, установлен ли он вообще.

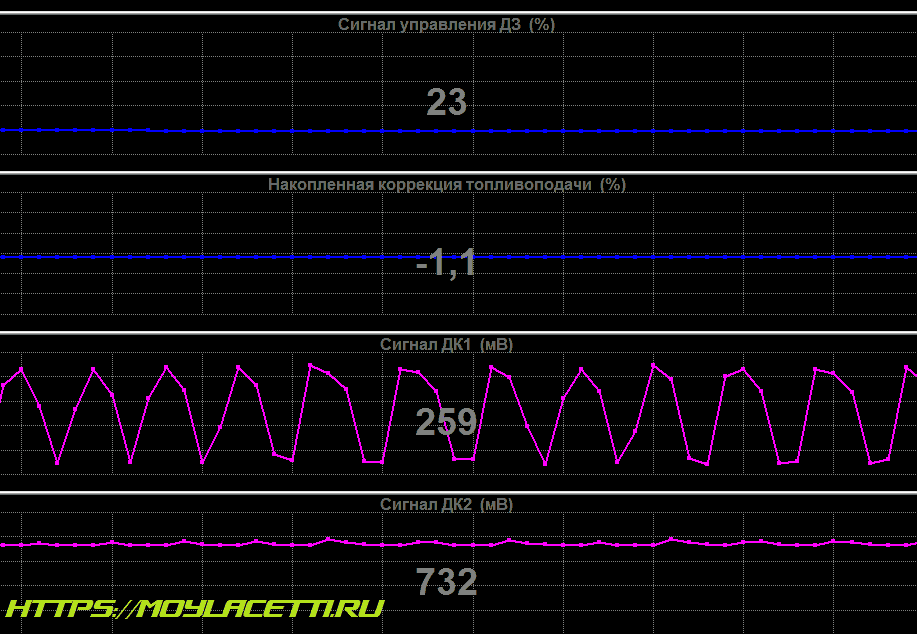

Если сигнал второго лямбда зонда имеет практически ровную линию, то это значит, что катализатор работает

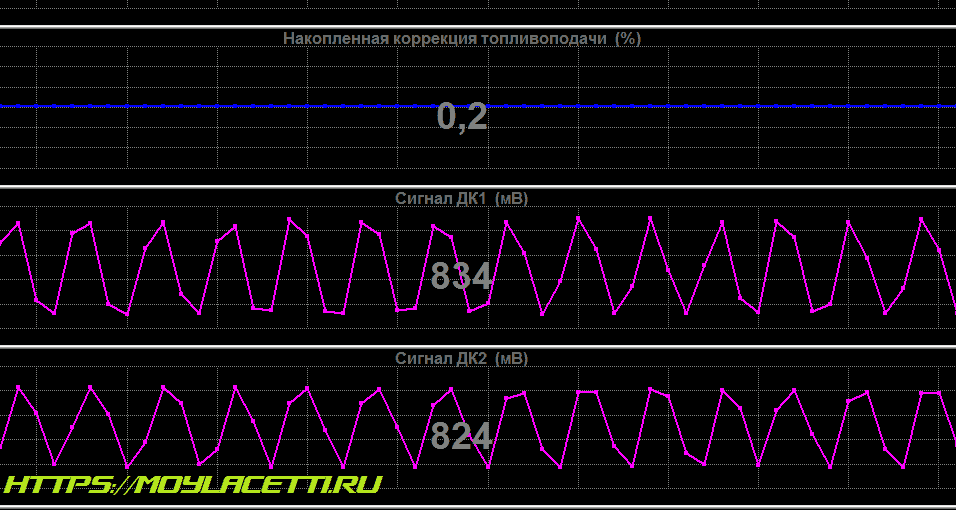

А если сигнал второго лямбда зонда имеет такой же вид, как и сигнал первого лямбда зонда, то это означает, что катализатор не работает либо отсутствует

Вот такие основные выводы можно сделать, посмотрев на графики сигнала лямбда зонда.

В конце отмечу ещё один важный момент. Если у Вас есть подозрения на неисправность лямбда зонда, то лучше посмотреть на его сигнал в режиме “Тест датчика кислорода”. Этот режим позволяет получить из блока управления двигателем только сигнал лямбда зонда. В чем смысл?

А смысл в том, что обмен между ЭБУ и диагностической программой происходит на довольно низкой скорости. И когда параметров очень много, то, естественно, это сказывается на скорости обмена ещё больше.

Поэтому этот режим позволяет вывести на экран только информацию, связанную с лямбда зондом.

Также желательно поднять обороты двигателя до 2000-3000 оборотов в минуту и анализировать график лямбда зонда аналогично приведенным выше примерам.

Всем Мира и ровных дорог!

По теме:

Замена лямбда-зонда и обманки лямбда-зонда

« Назад 06.09.2016 12:25

Эффективная работа выхлопной системы любого автомобиля невозможна без наличия в ней катализатора. Именно данная часть системы отвечает за уменьшение уровня содержания токсинов в выхлопных газах, которые «покидают» транспортное средство. Своего рода «правой рукой» катализатора является лямбда-зонд, отвечающий за измерение уровня содержания кислорода в газах. Сегодня все чаще в выхлопных системах устанавливают два кислородных датчика – не только перед катализатором, но и после него. В первом случае лямбда-зонд выполняет базовую функцию по измерению уровня кислорода в отработавших газах, во втором – сигналы с датчика позволяют корректировать состав топливной смеси. Вне зависимости от количества кислородных датчиков они являются крайне чувствительными элементами, которые могут выйти из строя в результате воздействия вредных присадок, которые могут содержаться в не совсем качественном топливе.

Грамотно проведенная с помощью осциллографа проверка лямбда-зонда, позволяет установить – в каком состоянии находится датчик и нужна ли ему замена. Если замена лямбды неизбежна, даже имея начальные сведения об особенностях проведения данных работ, лучше доверить их опытным специалистам, которые с помощью современного диагностического оборудования выяснят не только наличие неисправностей в работе лямбда-зонда, но и во всей выхлопной системе.

На сегодняшний день лямбда-зонды могут быть разделены на два типа по принципу действия. В первом случае имеет место быть электрохимический принцип действия, считающийся самым распространенным, во втором – резистивный. Учитывать данные особенности следует в случае, если необходима замена лямбды, и Вы решили провести работы своими силами.

Многими специализированными сервисными центрами, которые готовы предложить услугу по тюнингу выхлопной системы и ее ремонту с использованием новейших технологий, может быть проведена не только замена лямбда-зонда, но и работы по установке обманки датчика. Электронная обманка лямбда-зонда представляет собой модуль, в котором заложена схема работы конкретно взятого катализатора. Примечательно, что схема работы катализатора составляется на основе данных о режиме работы двигателя, о чем знать рядовой обыватель не может априори.

Цель установки обманки проста – эмулировать работу катализатора. Сразу же стоит уточнить, что эмулятор лямбда зонда или как его именуют обманка лямбда-зонда, может быть установлен только при условии замены катализатора на пламегаситель. При установке обманки лямбды, никакого перепрограммирования работы выхлопной системы не требуется, что также положительно отражается на стоимости услуги. Даже если будет установлена обманка, проверка лямбды должна быть проведена на специализированном оборудовании опытными специалистами, знающими тонкости процесса.

К примеру, обманка лямбда зонда может быть не только электронной, но и механической, что следует учитывать, проводя подключение лямбда зонда или обманки. Помимо прочего следует учитывать и тот факт, что электронные модификации обманки лямбда зонда не слишком эффективны при работе на автомобилях с механической коробкой передач. Поэтому в данном случае следует либо отдать предпочтение иной модификации оборудования или провести работы – замена кислородного датчика на обманку лямбда-зонда с использованием предложенных вариантов.

Для опытных специалистов, имеющих представление о тонкостях процесса работы с выхлопной системой и ее комплектующими, процесс установки обманки лямбды или замена датчика кислорода – рядовая задача, с которой они справляются ежедневно. Только выбирая сотрудничество с истинными профессионалами можно рассчитывать на то, что работы будут проведены качественно, с использованием современного оборудования и материалов, в соответствии с нормативными требованиями к процессу.

Что случается с автомобилем при неисправности кислородного датчика: коды ошибок

Выход из строя кислородного датчика на автомобилях Приора и других машинах (речь идет именно о первом лямбда-зонде) приводит к тому, что нарушается стабильная работа ДВС. ЭБУ при отсутствии информации с датчика, переводит двигатель в режим работы, который называется аварийным. Он продолжает функционировать, но только приготовление ТВС происходит по усредненным значениям, что проявляется в виде нестабильной работы ДВС, увеличением потребления топлива, снижением мощности и увеличением вредных выбросов в атмосферу.

Обычно переход в аварийный режим работы двигателя сопровождается подсвечиванием индикации «Check Engine», что в переводе с английского обозначает «проверка двигателя» (а не ошибка). Причинами неисправности датчика могут быть следующие факторы:

  • естественный износ. Лямбда-зонды имеют определенный ресурс, который зависит от разных факторов. На Приоры с завода устанавливаются обычные узкополосные датчики циркониевого типа, ресурс которых не превышает 80 км пробега (это вовсе не означает, что изделие нужно менять при таком пробеге);
  • механическое повреждение — изделия устанавливаются на выхлопной трубе, и если первый датчик практически лишен контакта с разными препятствиями, которые могут воздействовать на него во время движения, то второй очень сильно им подвергается в случае отсутствия защиты двигателя. Повреждаются зачастую электрические контакты, что способствует передаче некорректных данных для ЭБУ;
  • нарушение герметичности корпуса. Обычно случается при использовании неоригинальных изделий. При такой поломке из строя может выйти ЭБУ, так как избыточное количество кислорода способствует подаче отрицательного сигнала на блок, который в свою очередь попросту на это не рассчитан. Именно поэтому не рекомендуется выбирать дешевые неоригинальные аналоги лямбда-зондов, произведенные неизвестными производителями;
  • использование некачественного топлива, масла и т.п. Если выхлоп характеризуется присутствием черного дыма, то на датчике образуется нагар, что приводит к его нестабильной и некорректной работе. В этом случае проблема решается очисткой его защитного экрана.

Характерными признаками выхода из строя кислородного датчика на Приоре являются следующие проявления:

  1. На панели приборов загорается индикация «Check Engine».
  2. Нестабильная работа мотора, как на холостом ходу, так и при движении.
  3. Увеличение расхода топлива.
  4. Повышение токсичности выхлопа.
  5. Возникновение подтраивания двигателя.
  6. Появление провалов.
  7. Нагар на электродах свечей зажигания.
  8. На БК появляются соответствующие коды ошибок. Ниже указаны их коды и соответствующие причины возникновения.

Неисправность кислородных датчиков можно определить по наличию соответствующих кодов ошибок, которые высвечиваются на экране БК (при его наличии) или определятся при помощи сканирования ELM327.

ELM327

Вот список этих кодов ошибок неисправности лямбда-зонда (ДК — датчик кислорода) на Приоре:

  • P0130 — неправильный сигнал от лямбда-зонда №1;
  • Р0131 — низкий сигнал от ДК №1;
  • Р0132 — высокий сигнал от ДК №1;
  • Р0133 — медленный отклик ДК №1 на обогащение или обеднение смеси;
  • Р0134 — обрыв цепи ДК №1;
  • Р0135 — неисправность цепи нагревателя ДК №1;
  • Р0136 — короткое замыкание на массу цепи ДК №2;
  • Р0137 — низкий сигнал от ДК №2;
  • Р0138 — высокий сигнал от ДК №2;
  • Р0140 — обрыв цепи ДК №2;
  • Р0141 — неисправность цепи нагревателя ДК №2.

При возникновении вышеперечисленных признаков, не стоит сразу же спешить менять ДК на автомобиле Приора. Убедитесь в причинах неисправности устройства при помощи соответствующих ошибок или путем его проверки.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
