Признаки неисправности ДМРВ

Что такое ДМРВ?

Этот прибор очень необходим для того, чтобы определять объем воздуха, которым заполнятся камеры сгорания, когда двигатель работает. Датчик обычно устанавливается после воздушного фильтра в системе питания.

ДМРВ необходим для того, чтобы точно отмерять необходимое количество воздуха. Это количество рассчитывается в самом датчике, а затем отсылается в ЭБУ, где на основании этих данных будет рассчитан необходимый объем топлива.

Чем больше водитель жмет педаль акселератора, тем больше воздуха поступит в камеры сгорания. Датчик фиксирует количество и посылает ЭБУ специальную команду для увеличения объема впрыскиваемого горючего. Если автомобиль будет работать или двигаться более равномерно, тогда нужно будет небольшое количество воздуха. Для это и нужен ДМРВ. Он с максимумом точности отмеряет нужные объемы воздуха для работы мотора.

дроссельная заслонка

Как проверить датчик детонации?

К сожалению, датчик детонации тоже может сломаться. При этом человек без специальных знаний заметить это сможет только по горящему индикатору. Никаких других явных признаков замечено не будет. Автомобиль будет продолжать работать в том же режиме, заводиться без каких-либо признаков поломки.

В этот момент необходимо помнить, что этот прибор не является механическим, он часть электронной системы, поэтому и поломка считается электронной.

Неисправность датчика детонации может случиться по ряду различных причин, среди которых:

  • Произошла поломка внутри самого датчика.
  • Замыкание.
  • Оборвался сигнальный провод или экранирующая оплетка.
  • Поломка блока управления двигателя.

Таким образом, выявить поломку будет несложно. Для того чтобы определить ее, необходимо провести проверку.

Но те, кто не ищут легких путей, всегда смогут осуществить этот несложный процесс самостоятельно. Проверка самостоятельно происходит по следующей схеме:

  1. Во-первых, снимаем защиту в гараже. Работать предстоит непосредственно с блоком двигателя.
  2. Теперь исключаем обрыв сигнального провода и экранизирующей оплетки. Если он оборван или оборвана оплетка, нужно проверить крепление вилки и розетки датчика. Целостность оплетки нужно проверять обязательно.
  3. Если обрыв исключен, производят оценку самой розетки. Возможно, что ее соединение неисправно и требует замены.
  4. Обнаружить неисправности самого прибора можно с помощью вольтметра. При этом машина должна быть заведена и находиться на холостом ходу.
  5. Также нужно проверить состояние контактов устройства.

Эксплуатация

Противность, этого датчика, как такового, состоит в том, что он умирает молча и героически, без загорания лампочки «чек энджин». Она загорится, только в случае перегорания нити, когда сигнала совсем не будет. По этой причине народ ездит на расходомере, пока грамотный диагност, не увидит в программе, что переменные с этого датчика уже давным-давно вышли за рабочие пределы. Губит этот датчик время и пыль. Грязь просто «закрывает» нить от проходящего потока воздуха, что является основой работы нитяного расходомера. В принципе данный датчик подлежит восстановлению. У фирм, производящих автохимию, в линейке есть спреи, предназначенные для обработки и очистки нитей. Можно даже применить спирт, в аэрозольном виде. Но ни в коем случае НЕ ДЕЛАЙТЕ ЭТО КОНТАКТНЫМ способом, пытаясь протереть ваткой или тряпочкой. После этого путь только на помойку. Мои изыскания в этой области, имеют результат 50 на 50. Иногда удавалось ввести расходомер в состояние ремиссии и продлить его жизнь. И не экономьте на качестве и цене воздушных фильтров, от них очень сильно зависит, сколько проживет ваш расходомер воздуха.

Признаки неисправности датчика ДМРВ на ВАЗ 2110: как промыть и почистить своими руками

При возникновении первых признаков неисправности следует обязательно проверить ДМРВ, а затем, в зависимости от ситуации, выполнить очистку или замену устройства.

Теперь о том, как проверить наш датчик. Сегодня применяют два основных способа проверки ДМРВ.

  1. Двигатель проверяется в работе в условиях отключенного датчика массового расхода воздуха. Достаточно просто отключить питание от регулятора, и запустить мотор. Когда ДМРВ отсутствует во время запуска, электронный блок управления включает силовой агрегат в аварийном режиме. Обороты настраиваются на 1500 оборотов. Отключив датчик, проедьте несколько километров, оцените динамику, мощность. Если движок работает нормально, тогда причиной возникших симптомов стал датчик.
  1. Второй метод потребует использование автомобильного тестера или вольтметра. Запустив зажигание, не заводите мотор. На тестере ставится порог напряжения 2В. Плюсовой щуп соединяется с желтым проводом на разъеме датчика, а черный щуп подключается к зеленому проводку. Далее ориентируйтесь по таблице.

Показатель

Состояние ДМРВ

Датчик функционирует нормально

Не идеальные, но пока допустимые показатели напряжения

Предельно допустимые значения, которые свидетельствуют о скорой поломке датчика

ДМРВ вышел из строя, нуждается в замене

Достаточно часто можно избежать замены ДМРВ, просто проведя чистку этого элемента двигателя.

Выполнить чистку своими руками следует таким вот образом:

  • Снимите патрубок с датчика массового расхода воздуха;
  • Теперь снимите датчик с патрубка. Иначе качественная промывка не получится;
  • Чтобы снять датчик, заранее вооружитесь ключами «звездочки». Такие комплекты отыскать не проблема;
  • Открутите все крепежи, извлеките датчик из патрубка и оцените его внешнее состояние;
  • Часто на датчике имеются следы масляного налета. Задача очистки — сделать устройство как новенькое;
  • Для чистки ДМРВ часто применяют очиститель для карбюратора;
  • Внутри на пленке имеются датчики, которые представляют собой маленькие проволоки, закрепленные на специальной смоле. Эти элементы нужно аккуратно сбрызнуть очистителем, дабы не повредить устройства;
  • Подождите некоторое время, пока поверхности высохнут. Чтобы ускорить процесс, используйте баллончик со сжатым воздухом;
  • Не редко вместо карбюраторного очистителя используют спирт, который также работает достаточно эффективно;
  • Правильная чистка ДМРВ подразумевает обработку патрубков от скопившегося мусора, грязи и пыли;
  • Тщательно обработав все компоненты извлеченного ДМРВ, дождитесь высыхания, после чего выполните обратную сборку. Очистка завершена.

Очистка спреем

Статистика показывает, что около 80% случаев позволяют простой очисткой вернуть прежнюю функциональность датчика массового расхода воздуха.

Цена вопроса

80% — это не 100. Потому порой приходится менять датчик. А чтобы выполнить замену, его нужно купить.

Выделяют три ценовые категории ДМРВ:

  • Дешевые. Это преимущественно китайская продукция, цена которой составляет до 1000 рублей. Покупать такие регуляторы настоятельно не рекомендуется;
  • Средние. К ним относятся датчики от АвтоВАЗ, отечественные и некоторые зарубежные аналоги. Такие стоят от 1500 до 2500 рублей;
  • Дорогие. Качественные, надежные, импортные ДМРВ, цена которых может достигать 5,5 тысячи рублей. Насколько рационально их покупать, сказать тяжело. Но они точно прослужат долго.

Заменить ДМРВ не сложно своими руками, даже если особых навыков в ремонте автомобиля у вас нет. Проверив состояние устройства и определив, что чистка уже не поможет, остается только произвести замену.

  1. Поставьте машину на ровную площадку, поднимите капот и снимите минусовую клемму с аккумулятора.
  2. Отключите разъем датчика. О его расположении мы уже рассказали, потому проблем с поиском не возникнет.
  3. С помощью отвертки демонтируйте зажимной болт хомута, который фиксирует гофру к ДМРВ.
  4. Гофра снимается.
  5. С помощью ключа на 10 откручиваются два болта, которые удерживают датчик на корпусе воздушного фильтра.
  6. Сняв вышедший из строя кислородный датчик, на его место поставьте новый регулятор.
  7. Закрутите обратно пару болтов, закрепите гофру и застопорьте ее с помощью хомута.
  8. Подключите на место разъем, верните минусовую клемму на аккумуляторную батарею.

Если все сделано верно, и поломка правильно определена, тогда двигатель вернется к прежней работоспособности, сигнал ошибки на приборной панели исчезнет.

Замена устройства

Чтобы окончательно проверить результат ремонта, выезжайте на дорогу, сделайте пробный заезд и обязательно попробуйте резко нажать педаль газа. Если динамика и мощность стали такими, как до возникновения проблем, вы все сделали грамотно, и именно ДМРВ оказался виновником неисправности.

Как восстановить датчик массового расхода воздуха?

Оптимальным решением при проблемах с ДМРВ является замена неисправного датчика на новый. Но поскольку стоимость устройства составляет около 2500-3900 рублей, то многие владельцы пытаются «оживить» старую деталь.

Встречается четыре методики восстановления:

  • установка дополнительного сопротивления;
  • перекрытие части канала подачи воздуха на терморезистор алюминиевым скотчем;
  • корректировка прошивки блока управления двигателем;
  • промывка тела датчика и корпуса от грязи.

Установка дополнительного сопротивления

Установка дополнительных сопротивлений выполняется в цепь, связывающую датчик с блоком управления. При прохождении электрического тока происходит снижение напряжения, которое можно довести до требуемых пределов. Значение сопротивления подбирается опытным путем. Чаще всего впаивается резистор 1 кОм на желтый провод и элемент 15 кОм — на зеленый.

Перекрытие части канала подачи воздуха

Принцип ремонта основан на частичном перекрытии подачи воздуха на терморезистор. За счет этого обеспечивается менее интенсивное охлаждение и удается довести значение напряжения до состояния исправного прибора. Подбор сечения производится опытным путем с контролем напряжения мультиметром. В некоторых случаях владельцы перекрывают канал подачи на 70-80%. Для заклейки применяется алюминиевый скотч.

Корректировка прошивки блока управления двигателем

Под корректировкой подразумевается изменение тарировки или графика работы ДМРВ, занесенного в память блока. График зависимости построен таким образом, что при напряжении датчика 0,996 вольта расход считается равным нулю. Но если датчик вышел из строя и стартовое напряжение равно 1,055 вольта, то блок управления считает подачу воздуха 1,8 кг при неработающем моторе. Изменение графика при помощи утилиты «ДМРВ корректор» позволит выставить значение расхода 0, что улучшит характеристики работы двигателя. Подобный метод можно рекомендовать владельцам, хорошо разбирающимся в программном обеспечении блока управления.

Чистка ДМРВ своими руками

Очистка датчика объема воздуха производится после выявления некорректности его работы. Процедура выполняется путем частичной разборки и снятия тела устройства с активными элементами. Параллельно проводится промывка и очистка корпуса от остатков листвы и отложений грязи. Во многих случаях мойка датчика расхода воздуха на ВАЗ 2114 не помогает восстановить параметры устройства.

Механические способы 2114 запрещены, как и выдувание пыли сжатым воздухом.

Какие средства следует применять для чистки датчика?

Для очистки датчиков существуют специальные жидкости, поставляемые в аэрозольных баллонах под давлением. Примером такого средства может послужить специальный очиститель ДМРВ Luftmassensensor-Reiniger от компании Liqui Moly. Есть аналогичные жидкости других производителей. Можно промыть датчик смесью из 70% изопропилового спирта и 30% дистиллированной воды, предварительно прогрев устройство до 60-70 ºС строительным феном.

При мойке ДМРВ запрещено:

  • пытаться очистить датчик ватными шариками, твердыми предметами и щетками;
  • использовать бытовые чистящие средства;
  • применять очистители карбюратора на ацетоне или эфире.

Очистители на тяжелых нефтепродуктах, например, WD40 отмоют рабочие элементы от налета, но оставят жирную пленку, которую необходимо смыть изопропиловым спиртом. Использование эфиросодержащих веществ не рекомендовано по причине разрушения компаундной заливки и электронных компонентов.

Алгоритм действий

Последовательность шагов при мойке ДМРВ:

  1. Снять датчик вместе с корпусом с воздушного канала двигателя. Устройство крепится хомутом к каналу и двумя болтами к корпусу воздушного фильтра.
  2. Открутить два винта крепления датчика к корпусу. Болты имеют головку под «звездочку», но многие владельцы откручивают их плоскогубцами.
  3. Промыть чистящим средством измерительные терморезисторы, а также каналы для прохода воздуха. Если используется способ очистки спиртом, то снятый датчик прогревается потоком теплого воздуха и помещается в емкость. Спирто-водяная смесь также подогревается до 60-70 градусов.
  4. Высушить сенсор.
  5. Вымыть корпус датчика теплым мыльным раствором. Промыть под проточной водой и высушить.
  6. Собрать датчик и установить на место.

Назначение и принцип работы ДМРВ

Схема ДМРВ

ДМРВ располагают после воздушного фильтра с целью определения объема воздуха, проходящего через фильтр в цилиндры двигателя. Первые модели устройства рассчитывали расход по величине отклонения лепестка относительно напора воздуха. Современные версии прибора работают на основе датчика, имеющего платиновый или кремниевый термоэлемент с платиновым напылением.

Принцип работы платинового элемента заключается в скорости его охлаждения потоком воздуха. Для регулировки разности температур между ним и воздухом подается электрический ток, величина которого регулируется. Более интенсивный обдув вызывает подачу более высокого напряжения. Для снижения степени загрязнения к элементу подведена система самоочищения.

Платина имеет высокую теплопроводность, благодаря которой объем воздуха, проходящий через воздуховод, рассчитывают по скорости остывания разогретого термодатчика. Воздух, даже пройдя фильтр, полностью не очищается от частиц сажи, пыли и смол, присутствующих в атмосфере. Чтобы уменьшить отложения, платиновый элемент при включении зажигания выжигает органический налет, разогреваясь до белого каления электрическим током.

Виды и особенности работы ДМРВ

Существует много способов измерения массового расхода воздуха, в автомобиле с разной степенью популярности применяются три из них.

Объёмный

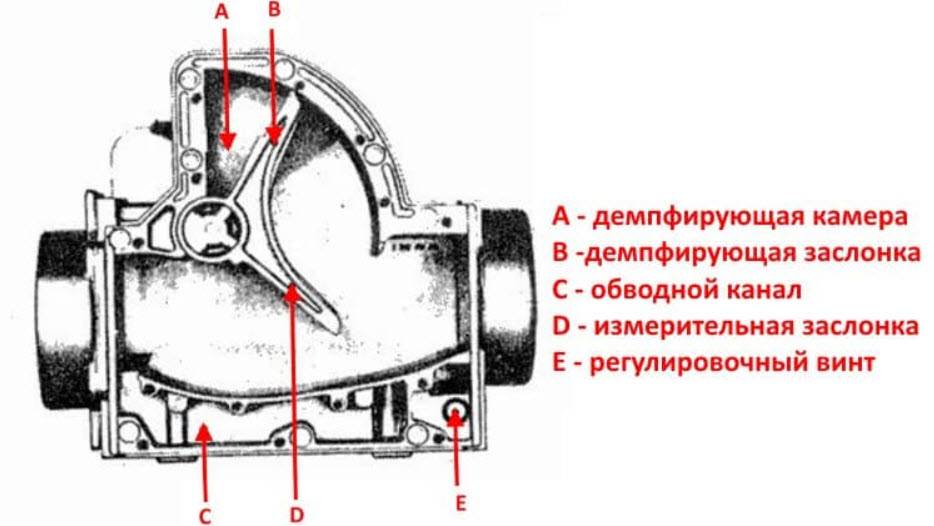

Наиболее простые расходомеры строились по принципу установки в сечении проходящего воздуха измерительной лопасти, на которую поток и оказывал давление. Под его действием лопасть поворачивалась вокруг своей оси, где устанавливался электрический потенциометр.

Оставалось лишь снять с него сигнал и подать его в ЭСУД для оцифровки и использования в расчётах. Устройство настолько же простое, насколько и неудобное в разработке, поскольку получить приемлемую характеристику зависимости сигнала от массового потока довольно затруднительно. К тому же надёжность невысока из-за наличия механически перемещающихся деталей.

Чуть сложнее для понимания устроен расходомер на принципе вихрей Кармана. Используется эффект возникновения циклических завихрений воздуха при проходе его через аэродинамически несовершенное препятствие.

Частота этих проявлений турбуленции почти линейно зависит от скорости потока, если правильно подобрать размеры и форму препятствия для нужного диапазона. А сигнал выдаёт установленный в зоне завихрений датчик воздушного давления.

В настоящее время объёмные датчики уже почти не используются, уступив своё место приборам термоанемометрического типа.

Проволочный

Работа такого прибора основана на принципе охлаждения разогреваемой фиксированным током платиновой спирали при помещении её в воздушный поток.

Если этот ток известен, а он задаётся самим прибором с высокой точностью и стабильностью, то напряжение на спирали будет с идеальной линейностью зависеть от её сопротивления, которое, в свою очередь, определятся температурой нагреваемой проводящей нити.

Но она охлаждается набегающим потоком, поэтому можно сказать, что сигнал в виде напряжения пропорционален массе воздуха, проходящей в единицу времени, то есть именно тому параметру, который и требуется измерить.

Разумеется, основную погрешность будет вносить температура воздуха на впуске, от которой зависит его плотность и способность к теплопередаче. Поэтому в схему вводится термокомпенсирующий резистор, который тем или иным способом из многих, известных в электронике, учитывает поправку на температуру потока.

Проволочные ДМРВ обладают высокой точностью и приемлемой надёжностью, поэтому широко применяются в производимых автомобилях. Хотя по стоимости и сложности этот датчик уступает только самому контроллеру ЭСУД.

Плёночный

У плёночного МАФ отличия от проволочного состоят чисто в конструктивном исполнении, теоретически это всё тот же термоанемометр. Только нагревательные элементы и термокомпенсирующие сопротивления выполнены в виде плёнок на кристалле полупроводника.

Получился интегральный датчик, компактный и более надёжный, хотя сложнее с точки зрения технологии производства. Именно эта сложность и не позволяет обеспечить настолько же высокую точность, которую даёт платиновая проволока.

Но чрезмерная прецизионность для ДМРВ и не требуется, система всё равно работает с обратной связью по содержанию кислорода в выхлопных газах, нужная коррекция цикловой подачи топлива будет внесена.

Зато в массовом производстве плёночный датчик обойдётся дешевле, а по своему принципу построения он обладает большей надёжностью. Поэтому они постепенно вытесняют проволочные, хотя на самом деле и те и другие проигрывают датчикам абсолютного давления, которые можно применять вместо ДМРВ, изменив методику расчётов.

Признаки неисправности ДМВР

Как уже понятно из вышеизложенного материала, при неисправном ДМРВ ЭБУ формирует топливно-воздушную смесь с несоблюдением правильной пропорции. К примеру, нужно 1:14, а в цилиндры попадет смесь в соотношении 1:15 (обедненная) или 1:13 (богатая). А при отношении 1:5 смесь вообще не воспламеняется.

В результате поломка расходометра может проявится следующими признаками:

  1. Затруднённый запуск мотора (особенно в холод).
  2. Повышенный расход топлива.
  3. Плавающие обороты на холостых, машина глохнет. При этом на холодном двигателе этого может и не быть, а как только мотор прогрет обороты скачут от 1000 до 1600 в минуту.
  4. Двигатель не тянет, пропала динамика разгона.
  5. Автомобиль едет рывками.
  6. Машина глохнет при переходе на повышенную или пониженную передачи.
  7. Загорелся и не гаснет «Check Engine».
  8. Быстрый перегрев мотора.

Важно понимать, что все эти признаки не указывают конкретно на неисправность MAF-сенсора и здесь нужно подойти комплексно к поиску причин поломки и использовать разные методы диагностики

Очистка расходомера воздуха

Поскольку ремонт ДМРВ производителями не предусмотрен, этот электроприбор считается «расходным». Единого мнения по возможности очистки для восстановления работоспособности не существует, даже среди профессионалов СТО. Если владелец машины все же решил почистить ДМРВ самостоятельно, необходимо учесть нюансы технологии:

  • очиститель не должен содержать ацетон, эфир;
  • запрещены ватные палочки и сжатый воздух;
  • чаще всего применяется WD-40 либо Air Senso Clean производителя CRC;
  • после извлечения прибора спрей наносится на него равномерно мощной струей, грязь растворяется и стекает под собственным весом.


Рис. 14 Очистка волюметра спреем

Установка ДМРВ на место возможна после высушивания поверхностей без использования фена.

Замена ДМРВ

Для замены датчика своими руками, нужно приготовить фигурную отвертку и ключ на «10».

Процедура замены состоит из следующих шагов:

  1. Сначала нужно выключить зажигание, открыть капот.
  2. Затем нужно отсоединить минусовую клемму на аккумуляторе.
  3. На следующем этапе нужно ослабить хомут, с помощью которого гофра присоединяется к ДМРВ.
  4. Далее снимаем гофру с патрубка.
  5. Затем нужно отогнуть гребенку и отсоединить разъем датчика.

Отсоединение разъема датчика

Затем, воспользовавшись ключом на «10», нужно отвернуть крепежные болты датчика к корпусу воздухофильтра.

Теперь можно снять ДМРВ.

Установка датчика своими руками осуществляется в обратной последовательности.

Таким образом, если машина глохнет, имеет все признаки поломки ДМРВ, то перед тем, как начинать его ремонт, следует проверить уровень его сигнала, он не должен быть низким, выполнить полную диагностику машины и отремонтировать все неисправные узлы и детали.

Важно регулярно проходить техосмотр авто и выполнять вовремя техническое обслуживание, тогда детали и узлы будут служить дольше

Особенности ремонта дроссельной заслонки

Когда фиксируются данные признаки и симптомы неисправности ДПДЗ, тогда следует проводить ремонтные работы. Их процесс зависит от неполадок. Они могут идти в комплексе или требовать замены одной непригодной части. Что чаще всего проводиться:

  • Если датчики дросселя барахлят или вышли из строя, тогда их следует поменять. Они не подлежат ремонтным работам.
  • В обязательном порядке следует произвести очищение регулятора холодного старта и заслонку дросселя от грязи.
  • Замена прокладок, соединительных трубок из гофров, возвращение герметичности дроссельной заслонки.
  • Замена старого, вышедшего из эксплуатации прибора на новый.

Назначение и принцип работы

Многих владельцев авто волнует, во сколько обходится приобретение такого датчика. Оказывается, дмрв 2114 обладает немалой стоимостью, она варьируется в пределах 2-3 тысяч. При этом можно воспользоваться как импортными изделиями, так и деталями отечественного производства. Не стоит удивляться тому, что об отечественных моделях ходят соответствующие отзывы.

Но не всегда стоит доверять отзывам, лучше опробовать изделия на практике. Пусть об отечественных датчиках можно найти немало отрицательных отзывов, но зато они являются более доступными.

Данный датчик позволяет движку функционировать в разных рабочих режимах, предполагающих различную нагрузку. Если рассматривать действие устройства, то оно заключается в создании рабочей смеси воздуха и бензина. Точнее сказать, в смесь входят пары бензина. Прямая задача изделия состоит в том, чтобы замерять два показателя, которые связаны между собой:

  1. Время реакции.
  2. Количество воздуха, которое потребляется для реакции.

Если измерения оказываются точными, то устройство может определять, какая смесь требуется движку. Это позволяет системе получить информации о необходимых пропорциях. Случаются и такие ситуации, когда датчик работает неправильно, выдавая неверные значения.

В таком случае создающаяся в системе смесь не будет соответствовать текущему режиму работы. В результате может уменьшиться мощность, а также вполне вероятно увеличится расход. Среди возможных последствий могут находиться и ухудшение динамики авто, и нарушение отклика машины.

Принцип работы

В автомобилях вплоть до 80-х годов выпуска применялись датчики лопаточного типа. По внешнему виду они напоминали дроссельную заслонку. Движущийся по патрубку воздух поворачивал лопатку (лопатки) ДМРВ, которые находились на одном валу с переменным резистором. На резистор подавалось опорное напряжение. Данные об изменении напряжения на среднем выводе переменного резистора передавались блоку управления.

Гораздо проще регистрировать движение воздуха в патрубке по давлению. Из законов физики известно, что при увеличении скорости движения воздушных масс в патрубке давление уменьшается.

Некоторые производители ставили в качестве регистраторов датчики объемного потребления воздуха. Однако их данные не соответствуют количественному содержанию кислорода в воздухе.

Известно, что при увеличении температуры плотность воздуха уменьшается. Массовое количество кислорода в определенном объеме (плотность) также уменьшается.

Кстати, именно поэтому в некоторых дизельных автомобилях ставят интеркулер для уменьшения температуры впускного воздуха, соответственно, кислородного обогащения смеси и увеличения мощности.

В 90-х годах на автомобили стали устанавливать ДМРВ анемометрического типа.

В общем случае датчик имеет в своем составе два устройства: датчик температуры и нагревающуюся нить из тугоплавкого материала. Принцип работы ДМРВ прост.

Ток, поступающий с блока управления двигателя, нагревает нить до определенной температуры, которая регистрируется встроенным в ДМРВ датчиком температуры. Во время движения автомобиля при нажатии педали акселератора скорость движения воздуха в патрубке увеличивается, и он охлаждает нить.

Блок управления увеличивает ток, чтобы достичь поддержания температуры нагретой нити на стабильном уровне. Таким образом, блок управления получает информацию о количественном потреблении воздуха по току нагретой нити. Иногда в качестве нити используют очень тонкую пластину.

Некоторые производители заявляют, что нагревательный элемент (нить или пластина) выполнены из платины. Судя по стоимости оригинальных ДМРВ, этому можно верить.

В некоторых схемах блоков управления двигателя предусмотрен режим «прокала» ДМРВ после глушения двигателя. В этом случае на нить поступает большой ток, нагревающий ее до температуры около 1000 градусов Цельсия.  Таким образом, происходит самоочистка нити (пластины) от различных масел и грязи, которая может на нее попасть в процессе движения автомобиля.

Диагностика детали

Исправность определяют мультиметром в режиме вольтметра. Итоги проверки интерпретируются так:

  • датчик исправен: 1–1,02 В.
  • исправен, требуется очистка: 1,03 В.
  • средний износ, показания некорректны: 1,04 В.
  • высокий износ, нужна срочная замена: 1,05 В.
  • деталь неисправна: 1,06 В. Двигатель работает в аварийном режиме, ориентируясь на показания дроссельного узла.

После очистки нужно еще раз проверить расходометр, показатель должен быть на уровне 1,02 В. В случае поломки ДМРВ не подлежит ремонту. Если расходометр вышел из строя, его придется заменить новой деталью.

Видео о проверке с помощью мультиметра

Признаки неполадок ДМРВ идентичны на большинстве марок автомобилей, будь то классика ВАЗа, Приоры или Калины, Нивы Шевроле или иномарки.

Конструктив

Много раз упоминал, и не стесняюсь этого, что у меня академическое образование, в области колесно-гусеничных машин. Но литературу, по двигателям я предпочитаю немецкую, итальянскую и американскую. Правильной теории, подтверждаемой практикой, там много больше. В частности, там говорится о расположении расходомера в впускном тракте. «Расстояние от дросселя не более 2-3 диаметров сечения и отсутствие 90 градусных поворотов. В худшем случае будет большая погрешность показаний». Поглядите на каком расстоянии от заслонки расположен ДМРВ Нива и Шнива. А уж расположение впускного тракта над выпускным, в случае Нивы, это отдельный изыск.

Пропал холостой ход на двигателе ВАЗ-21213 и ВАЗ-21214 автомобилей Лада Нива и Лада 4х4, причины, проверка электромагнитного клапана ЭМК и устранение неисправности.

Включите зажигание. Снимите провод питания с электромагнитного клапана. Попробуйте несколько раз дотронуться клеммой провода питания до клеммы ЭМК. В момент касания должны быть слышны отчетливые щелчки.

Если щелчки есть, выверните ЭМК из крышки карбюратора. Извлеките из корпуса ЭМК топливный жиклер холостого хода

Обратите внимание на центральное отверстие жиклера. Удалите из него соринки, используя компрессор или воздушный насос, и убедитесь в чистоте отверстия на просвет

Допустимо прочищать отверстие жиклера мягкой медной проволокой или капроновой леской

Применять для этой цели стальной инструмент нельзя. Будет неизбежно нарушена калибровка жиклера

Допустимо прочищать отверстие жиклера мягкой медной проволокой или капроновой леской. Применять для этой цели стальной инструмент нельзя. Будет неизбежно нарушена калибровка жиклера.

Установите топливный жиклер на место. Установите ЭМК на место и заверните от руки до упора. Наденьте провод питания и пустите двигатель. Если щелчки отсутствуют, то, вывернув ЭМК из крышки карбюратора и используя дополнительный отрезок провода, подайте «плюс» от аккумуляторной батареи на клемму ЭМК.

Его корпусом несколько раз коснитесь клеммы «минус» аккумуляторной батареи. В момент касания должен быть слышен щелчок сработавшего клапана. Если щелчки отсутствуют и в этом случае, перегорел ЭМК. Замените его исправным, предварительно проверив.

Если щелчки есть, установите ЭМК на место. Включите зажигание и проверьте тестером или контрольной лампой наличие «плюс» на клемме провода питания ЭМК. Если питание отсутствует, значит, вышел из строя электронный блок управления принудительным холостым ходом.

Переделка неисправного электромагнитного клапана на принудительно открытый.

Чтобы доехать до ближайшего автомагазина, можно переделать неисправный ЭМК на принудительно открытый. Для этого снимите топливный жиклер холостого хода, извлеките пластмассовый наконечник клапана и пружину сердечника и поставьте жиклер на место. Установите ЭМК на место и заверните от руки до упора. Наденьте провод питания и пустите двигатель.

Имейте в виду, что при использовании такого клапана могут возникнуть проблемы с выключением двигателя. Он будет пытаться работать после выключения зажигания. В такой ситуации постарайтесь не глушить сразу двигатель, а дайте ему поработать на холостом ходу хотя бы 5 минут. А после выключения зажигания плавно нажмите на педаль газа до упора.

Неисправность электронного блока управления принудительным холостым ходом.

Электронный блок управления принудительным холостым ходом ремонту не подлежит. Замена его не представляет сложности, но для того чтобы добраться до ближайшего автомагазина, можно временно с помощью дополнительного провода подать питание на электромагнитный клапан хотя бы от клеммы «+Б» катушки зажигания. Как вариант можно соединить перемычкой клеммы «4» и «6» в колодке жгута проводов блока. Порядок нумерации клемм указан на крышке блока справа и слева от разъема — цифры «1»и «7».

Частым нарушением работы двигателя, связанным с блоком принудительного холостого хода, является значительное снижение частоты вращения (вплоть до полной остановки) при выжиме сцепления. Например при переключении передач или остановке на светофоре. В этом случае, чтобы спокойно доехать до автомагазина или автосервиса, достаточно разъединить разъем цепи управления блока принудительного холостого хода. Находящийся возле регулировочного винта количества смеси.

Пропал холостой ход на инжекторном двигателе ВАЗ-21214 автомобиля Лада 4х4, причины.

Для определения причин исчезновения холостого хода инжекторного двигателя ВАЗ-21214 автомобиля Лада 4х4 требуется специальное диагностическое оборудование. Поэтому в этом случае советуем обратиться на станцию технического обслуживания, специализирующуюся на ремонте автомобилей с инжекторными двигателями.

Однако необходимо отметить, что чаще всего эта неисправность бывает вызвана отказом регулятора холостого хода. Или подсосом постороннего воздуха через неплотные соединения шлангов корпуса дроссельной заслонки. Если заменой регулятора и подтяжкой хомутов шлангов восстановить холостой ход не удалось, обратитесь к специалистам.

Виды и принцип работы расходометров

Датчик массового расхода воздуха относится к термоанемометрическим приборам.

Основными типами, которые используются в автомобилях, являются:

  • Кинематографический с аналоговыми и цифровыми сигналами.
  • Аналоговый (резьбовой) провод.
  • Частота ДМРВ. Они уже ставят на большинство современных автомобилей, сходящих с конвейера.

Измерители с трубкой Пито (пластинчатого типа) не принимаются во внимание из-за устаревшей конструкции. Принцип работы первых двух типов устройств аналогичен между ними и основан на изменении напряжения, приложенного к нагревательным элементам (нити или фольге)

Эти изменения отслеживаются блоком управления двигателем и производят расчеты образования топливно-воздушной смеси. Подробнее

Принцип работы первых двух типов устройств аналогичен между ними и основан на изменении напряжения, приложенного к нагревательным элементам (нити или фольге). Эти изменения отслеживаются блоком управления двигателем и производят расчеты образования топливно-воздушной смеси. Подробнее.

Проволочные ДМРВ

Они используются в большинстве современных автомобилей. В таких устройствах ключевую роль играют терморезисторы — два вольфрамовых или платиновых волокна диаметром 0,07 мм, на которые подается напряжение определенной силы тока, в результате чего они нагреваются, а также термистор. (датчик температуры), но он не везде предусмотрен.

Одна нить накала закрывается от потока воздуха, а другая при открытом дросселе, наоборот, продувается и активно охлаждается.

Чтобы выровнять температурные показания термисторов, на открытую нить накала подается больший ток.

ЭБУ учитывает разницу показаний напряжения между нитями накала, интенсивность их охлаждения и на основании этого рассчитывает объем поступающего воздуха и уже, соответственно, рассчитывает необходимое количество топлива, подаваемого в цилиндры.

У проводных ДМРВ есть несколько существенных недостатков: со временем они загрязняются или изнашиваются.

Чтобы решить первую проблему, конструкторы разработали режим самоочистки. Обеспечивает кратковременный (чтобы не разряжать аккумулятор) нагрев нити до температуры 1000-1100С при выключенном двигателе. При такой температуре сгорают все отложения.

Когда термисторы изношены, датчик заменяют.

Пленочные расходометры

Конструктивно эти датчики отличаются от первых, хотя принцип их действия во многом такой же.

Вместо чувствительного термистора пряжи здесь монтируется керамический нагревательный элемент с напыленной на него платиной или полупроводниковая фольга.

Расположение пленочного устройства остается неизменным, а сам керамический элемент имеет несколько слоев-резисторов, каждый из которых выполняет свою функцию: датчик температуры, нагревательное устройство, два терморезистора.

Важное преимущество такого датчика заключается в том, что он измеряет температуру не только входящий воздух, но и отражающий от него. Кроме того, устройство менее подвержено загрязнению

Стоит отметить, что в современных устройствах выходной сигнал U отправляется не только в аналоговом режиме, но и в цифровом режиме, который ускоряет обработку данных.

Частотный ДМРВ

General Motors был установлен на первом ВАЗ 2109 и работал вместе с ECU 4 января. Характеризуется надежностью и длительным сроком службы.

Принцип эксплуатации не основан на изменении постоянного напряжения, но с изменением частоты переменного выходного сигнала напряжения U. Когда частота высокая — это означает высокая скорость потока, низкая частота — низкая скорость потока воздуха Отказ

Основным преимуществом частотного расходомера является стабильная передача данных в ECU в случае падения напряжения в цепи (плохой контакт, окисление и т.д.).

Представьте, что контакты в суставах окисляются. Тогда выходной сигнал 1,02В будет уменьшаться и, например, на 0,9 В придет к контроллеру. Это не критично, но это повлияет на расход топлива вверх.

В датчике частоты скачки напряжения не влияют на работу ECU. Окисление контактов не будет изменяться каким-либо образом сигнал частоты сигнала, то есть 100% выходных данных достигнет приемника или ECU.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
