Обманки на лямбда — зонд: что нужно знать

Электронная обманка катализатора своими руками и схема эмулятора

Настоящий электронный эмулятор представляет собой микропроцессорный прибор, состоящий из однокристальной микросхемы. Принцип его работы основан на формировании выходного сигнала, который по форме соответствует информации при рабочем нейтрализаторе. Такой вариант для самостоятельного выполнения сложен, поэтому сразу стоит рассмотреть способ попроще. Для его реализации нужно приготовить:

  • Электрический паяльник.
  • Припой и канифоль.
  • Нож и бокорезы.
  • Сопротивление 200 Ком мощностью 0,25 Вт.
  • Конденсатор неполярный емкостью 4,7 МкФ.

Принцип функционирования системы заключается в усреднении показаний кислородного датчика, который установлен после нейтрализатора. Способ подключения компонентов эмулятора прост и универсален. Все элементы подсоединяются непосредственно к проводникам бортовой сети автомобиля. Перед подключением своими руками электронной обманки на катализатор следует отключить клеммы аккумуляторной батареи , чтобы исключить возможность короткого замыкания. После реализации проекта машина демонстрирует неплохую динамику. Однако может появиться эффект переобогащения горючей смеси, что вызывает отложение слоя сажи в выпускном коллекторе. Кроме этого, на некоторых моделях появляется ошибка Р0133, указывающая на низкую скорость реакции лямбда-зонда.

Как работает лямбда зонд?

Лямбда зонд представляет собой маленький аккумулятор, который вырабатывает малое напряжение, достаточное для передачи необходимой информации в блок управления. Один электрод датчика располагается внутри выхлопной системы, а другой – снаружи. Электризуясь благодаря составу выхлопных газов, первый электрод, совместно со вторым, создает напряжение определенной величины и посылает сигнал электронному блоку управлению двигателем.

В зависимости от содержания несгоревшего топлива в выхлопе, возникает определенная ЭДС, на основе которой ЭБУ принимает решение о количестве подачи воздуха и бензина в цилиндры двигателя. Данное свойство делает расход топлива авто самым оптимальным.

Любой датчик лямбда зонд способствует получению идеальной смеси 1:1. Однако такие значения практически никогда не возникают, так как двигатель работает на различных режимах, где соотношение бензина и воздуха меняется довольно быстро.

Для чего нужна обманка

К сожалению не все датчики обладают точным алгоритмом работы. Многие из них являются попросту бракованными или вовсе – выходят из строя в неподходящий момент. При отказе работы лямбда зонд, ЭБУ перестает принимать от него сигнал и переводит мотор в аварийный режим работы. Количество топлива и воздуха перестает регулироваться и выводится на одно установленное значение. При этом, расход топлива заметно увеличивается, а цилиндры загрязняются несгоревшими излишками. Такой режим предназначен для того, чтобы добраться до станции технического обслуживания и длительная эксплуатация автомобиля во время отказа датчика не рекомендуется.

Многие современные автомобили оснащаются двумя датчиками, которые устанавливаются по разные стороны катализатора. Такое решение позволяет оценить правильную работу выхлопа, так как данные с датчиков должны различаться в обязательном порядке. Если они работают одинаково или один из них просто отказывает – на панели приборов загорится всем знакомый значок Check Engine.

Казалось бы, все просто – нужно просто заменить неисправный элемент и вывести двигатель в нормальный режим работы. Многие водители не делают этого из-за большой цены датчика. Если отечественные некачественные запчасти имеют куда более доступную цену, то хорошие зарубежные аналоги стоят очень дорого. На помощь приходят устройства, которые позволяют обойти датчик и спасти двигатель. Все эти устройства применяются в случаях, когда на выхлопе стоят два лямбда зонд и один из них начинает работать большими погрешностями или выходит из строя. Также актуальны эти обманки и при неисправностях катализатора.

Советы и рекомендации

Паджеро мини

Как видно, ошибка катализатора может быть настоящей проблемой для владельца, при этом требуется большая сумма, чтобы заменить катализатора на машине.

Конечно, можно установить обманку лямбды, однако следует помнить, что данное решение не всегда удается качественно интегрировать, особенно на «свежих» авто. По этой причине целесообразно придерживаться некоторых правил, чтобы увеличить срок службы катализатора.

Прежде всего, важно понимать, что плохое топливо может вывести катализатор из строя. Заправляться следует только на проверенных АЗС, а также заливать бензин такой марки, которую рекомендует сам производитель автомобиля (например, нельзя лить более дешевый бензин АИ-92 в машину, где допускается использование горючего АИ-95 или АИ-98.)

Второе, не следует активно заливать в бак разные топливные присадки, особенно малоизвестных производителей

Эффект может быть сомнительным, а ущерб для катализатора большим

Второе, не следует активно заливать в бак разные топливные присадки, особенно малоизвестных производителей. Эффект может быть сомнительным, а ущерб для катализатора большим.

Третье, следует избегать любого механического воздействия на катализатор (во время ремонтов машины и при эксплуатации авто). Дело в том, что керамические соты катализатора очень хрупкие и могут осыпаться даже при агрессивной езде по бездорожью.

Также нужно проезжать лужи и снежные завалы аккуратно, так как в этом случае имеет место быстрое охлаждение сильно нагретого катализатора. Такие перепады температур могут быстро вывести хрупкие соты катализатора из строя.

Конструкция, принцип действия и место установки

Датчиком оснащены только автомобили с инжекторными двигателями. Месторасположение в выхлопной трубе после катализатора. Кислородный датчик двойной комплектации может располагаться и до катализатора, обеспечивая усиленный контроль над составом газа, тем самым обеспечивая более эффективную эксплуатацию прибора.

Принцип действия:

  • Электроника авто, отвечающая за дозировку топлива, посылает сигнал о требовании подачи на форсунку.
  • Соответственно, кислородный прибор определяет нужное количество воздуха для образования правильного состава смеси.
  • Настройки прибора позволяют соблюсти требования к экологической и экономической составляющей вопроса эксплуатации авто – исключить перерасход топлива и загазованность среды.

Современные автомобили оснащаются прогрессивными устройствами – катализаторами и парными датчиками – позволяющими снизить негативные влияния выхлопов и расход дорогостоящего ГСМ. Однако, в случае поломки дорогого варианта датчика, «лечение» обойдется в немалую сумму.

Конструкция лямбда зонда

Внешне, прибор выглядит как стальной удлиненный корпус-электрод с выходными проводами и платиновым напылением. Внутри устройство представляет собой следующее:

  • Контакт, соединяющий провода с электрическим элементом.
  • Уплотнительная диэлектрическая манжета для безопасности с отверстием для входа воздуха.
  • Скрытый электрод из циркония, заключенный в керамический наконечник, нагреваемый под действием тока до 300–1000 градусов.
  • Защитный температурный экран с выходом для отработанного газа.

Датчики бывают двухточечными или широкополосными. Классификация приборов не влияет на внешнее и внутреннее устройство, однако, оказывает существенное различие на принцип работы. Описанный прибор выше является двухточечным, второй – модернизированный вариант.

Подробнее о нем:

Кроме двухточечной конструкции, датчик содержит еще и закачивающий элемент. Смысл работы в том, что при колебаниях постоянного напряжения между электродами, на блок управления поступает сигнал. Подача тока на закачивающем элементе усиливается или уменьшается, порция воздуха попадает в зазор для анализа, где происходит определение уровня концентрации отработанных паров.

Прошивка блока управления автомобиля (ЭБУ)

Обмануть систему контроля кислорода и топлива можно также с помощью перепрошивки электронного блока управления. При таком сценарии на электронный блок вместо заводского устанавливается другое программное обеспечение. Оно не отслеживает работу кислородных датчиков и не переводит машину в аварийный режим при отклонении показателей воздушно-топливной смеси от нормы. Что нужно знать о перепрошивке:

  • Использование прошивки позволяет полностью заблокировать показания со второго зонда. Поэтому машина не будет переводиться в аварийный режим даже при полном выходе из строя катализатора.
  • В случае перепрошивки ЭБУ лямбда-зонды рекомендуется полностью удалить из системы. Впрочем, некоторые механики указывают, что делать это необязательно, однако лучше не рисковать.
  • ЭБУ различных производителей используют разное программное обеспечение. Поэтому придется подбирать оптимальные программы под каждый отдельный случай.
  • Сделать перепрошивку можно своими руками. Однако оптимальным вариантом будет обращение в небольшие, но надежные мастерские, где могут осуществить такую операцию.
  • Стоимость перепрошивки находится в пределах от 1 до 30 тысяч рублей. Все зависит от модели вашего блока управления (чем сложнее блок, тем труднее подобрать и настроить программы).

Лямбда-зонд – это устройство, которое отслеживает концентрацию газов при сгорании топлива. На практике это устройство часто применяется для контроля состояния катализатора. Если вы не хотите, чтобы из-за состояния катализатора ваша машина была переведена в аварийный режим работы, можете поставить обманку. Она бывает двух видов – механическая и электронная. Стоит такой прибор до 1 тысячи рублей, а монтаж устройства занимается не более 20 минут. Чтобы обмануть кислородный датчик, можно также сделать перепрошивку блока управления (ЭБУ).

Обманка лямбда зонда своими руками

Чаще всего механические обманки делают металлическими из бронзы или же термостойкой стали. Идея метода состоит в том, что необходимо заставить кислородный датчик дышать не «полным носом». Для этого его немного отдаляют от выхлопной трубы и от потока выхлопных газов, «дышать» он будет через небольшое отверстие. Таким образов газов на датчик будет поступать меньше, и он поверит в существование исправного катализатора.

Чтобы сделать саму проставку, необходимо взять чертеж и обратиться с ним к токарю. При получении на руки новой детали дело остается за малым. Необходимо снять клеммы с аккумулятора и из ямы или на подъемнике сначала снять электронный разъем, а затем выкрутить лямбда зонд. Самое главное откручивать его аккуратно, стоит всегда помнить, что датчик восстановлению не подлежит и в случае его поломки придется покупать новый.

Не знаете, как правильно шпаклевать автомобиль?  Узнайте в нашей статье.

Как заменить замок зажигания на ваз 2110: детальная инструкция.  Если же он не откручивается ни в коем случае его не стоит выбивать молотком, или срывать с резьбы или же нагревать. Когда КД окажется в руках, вместо него сначала вкручиваем обманку, а затем в нее вкручиваем раннее изъятый датчик.

Себестоимость данного вопроса напрямую зависит от токаря и от стоимости его материалов.

Конечно, можно сделать самостоятельно и электронную обманку. Главным навыком от которого будет зависеть результат, так это  умение паять электро детали или наличие рядом человека с необходимыми умениями.

Если вы обладаете данными навыками, то вам понадобятся:

  • Паяльник с тонкой насадкой
  • Канифоль
  • Резистор 1 МОм
  • Конденсатор 1мкФ

В данном случае все данные с датчика поступают на электронный блок управления. Для внедрения самодельной обманки в первую очередь отключаем клеммы с АКБ, затем необходимо препарировать провод, идущий от самого датчика к разъему. Перед нами 4 провода из них 2 черных, один белый и еще один синий. Необходимо разрезать синий провод и соединить его обратно через пайку с резистром. Затем необходимо впаять конденсатор между белым и синим проводами.  В конце все обязательно нужно тщательно произолировать термоусадкой или изоляционной лентой. Прежде чем заниматься подобным кастомом, подумайте, может все-таки стоит купить электронную обманку или эмулятор катализатора, прежде чем самостоятельно лезть в проводку.

Еще один вариант решения данного вопроса – это перепрошивка блока управления. Не рекомендуется его делать самостоятельно без наличия оборудования и необходимых навыков и знаний. Если же попытаться воспользоваться данным способом для решения вопроса без опыта, то есть огромный риск испортить оригинальную прошивку двигателя, которую весьма проблематично достать. Поэтому стоит обратиться к хорошему профессионалу, который качественно сделает эту работу за Вас.

Проблемы с работой мотора

Спустя 100-150 тысяч километров, многие водители сталкиваются с повышенным расходом топлива, падением мощности двигателя и ухудшением динамических характеристик. Наряду с этим, панель приборов будет «украшена» всевозможными ошибками. Если до этого не производилась замена или удаление катализатора, проблему следует искать именно в нем. Внутри фильтра имеются тонкие керамические соты, которые оплавляются и тем самым препятствуют нормальному прохождению газов. В итоге ухудшается продувка цилиндров, а расход топлива – увеличивается (в среднем на 10-15 процентов).

Отметим, что данные проблемы могут наступить и раньше. Почему оплавляются соты? Причина в повышенном расходе масла. Если его забрасывает в камеру сгорания, выхлоп будет насыщен сажей. Она забивается на входе катализатора. Из-за повышенных температур, сажа начинает тлеть, провоцируя плавление сот. Если с расходом масла все в порядке (на 10 тысяч километров уходит не более одного литра), соты могут забиться из-за некачественного топлива.

Какие преимущества это дает?

Основной плюс в том, что газы из цилиндров будут беспрепятственно выходить наружу. Остальные элементы системы (резонатор, коллектор, глушитель) имеют полую трубу. Даже при высоком расходе масла, сажа свободно уйдет в атмосферу. Срок службы пламегасителя – более 10 лет. Он не требует обслуживания. Мощность двигателя вернется к заводским параметрам. А что касается расхода топлива, это отдельный момент.

Почему пламегаситель лучше?

Ранее мы описали процедуру удаления катализатора. Это наиболее экономный вариант работ. Но потрошить старый катализатор можно только при полной его целостности. Если элемент начал ржаветь, лучше заменить его на новый пламегаситель. Да, катализатор имеет несколько стенок. Но надолго ли хватит его и не проржавеет ли стенка раньше срока, никто гарантировать не может.

Альтернативные варианты

Если не учитывать возможность ремонта катализатора или датчика кислорода, то устранить проблемы в работе лямбда зонда можно методом перепрограммирования электронного блока управления (ЭБУ).

Такой способ применяется, как правило, только на автомобилях экологического класса Евро-2. Основным недостатком перепрошивки является тот факт, что самому подобную операцию практически не выполнить, а работа специалиста будет стоить довольно дорого. Квалификация работника СТО, осуществляющего работу по изменению настроек ЭБУ очень важна, ведь при допущении серьезных ошибок прошивка системы может слететь во время эксплуатации машины.

Экономически оправдана такая манипуляция с настройками только в случае, когда кроме отключения лямбда зонда выполняется перепрошивка системы с целью увеличения мощности двигателя.

Виды обманок

Игнорировать поломку ЛЗ никак не получится. Если ДК работает некорректно или вовсе отключился, функционирование двигателя нарушается, и он переходит в аварийный режим. Чтобы этого не произошло, надо поставить обманку — самодельную или покупную. Опытные автомобилисты предпочитают делать обманку своими руками.

Обманки имеются в продаже, но обходятся они дороже самодельных. Это особенно касается электронных — механические стоят дешевле. Бывает, что нужную запчасть трудно найти, в этом случае также приходится делать ее своими силами.

Механические

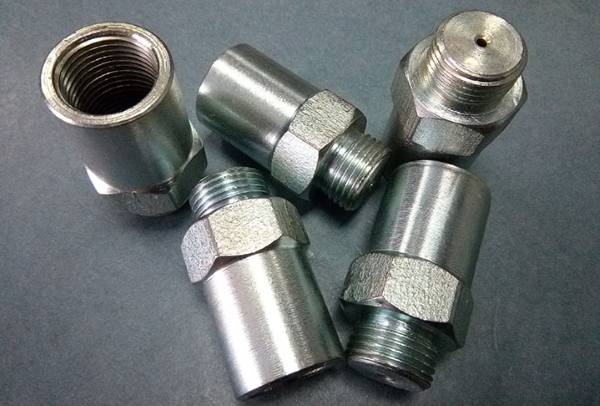

Их часто называют «ввертышами». Материал изготовления — бронза и сталь. Внутри «проставка» заполнена порошкообразной керамикой со специальным катализирующим покрытием. Из-за втулки газы быстро сжигаются, возникает разница в импульсах 1-го и 2-го датчиков.

Если автомобилист умеет обращаться с токарным станком, он может выточить втулку сам, если нет — заказать токарю. Он за небольшую плату выточит деталь по чертежу. Втулка готова к эксплуатации, но лучше заполнить ее керамическим порошком. Найти его несложно.

Чтобы сделать втулку, понадобится:

  • заготовка;
  • отвертка;
  • гаечные ключи.

Самодельная и купленная механическая обманка (МО) устанавливаются одинаково:

  1. Поставьте авто на эстакаду.
  2. Отсоедините клемму «минус» на аккумуляторе.
  3. Выкрутите ДК и поставьте вместо него втулку.
  4. Во втулку вкрутите датчик.

Потребность в услугах токаря снижает привлекательность создания самодельной МО. Если у автомобилиста нет токарных навыков и доступа к станку, по стоимости разница получается незначительной.

На заметку!

Обычно МО ставят на первый ДК, стоящий ближе к коллектору: он более чувствительный.

Как только будет поставлена обманка ДК, ошибка «Check Engine» исчезнет. Если этого не случилось, придется искать другой способ решения проблемы.

Электрические

Второй способ устранения проблемы с ДК — создание электронной обманки (ЭО) по специальной схеме. Так как ЛЗ посылает сигналы на контроллер, ЭО, подключенная к проводам, идущим от датчика к разъему, позволяет нивелировать чувствительность системы. В этом случае, несмотря на неисправность ЛЗ, мотор продолжит корректную работу.

Место установки ЭО определяется моделью авто. Например, ее местом установки может быть моторный отсек, торпеда или пространство между сиденьями.

ЭО — это микропроцессор в одном кристалле. Он анализирует процессы, протекающие в катализаторе. А получив и обработав информацию от первого ДК, трансформирует их в показатели второго ДК и отправляет на ЭБУ авто сигнал, необходимый для корректной работы мотора.

Для самостоятельной установки ЭО понадобится:

  • схема подключения ЛЗ;
  • паяльник с максимально малым жалом;
  • припой;
  • канифоль;
  • конденсатор на 1 мкФ, неполярный;
  • резистор на 1 Мом;
  • нож;
  • изолента.

Прежде чем приступать к монтажу электросхемы, необходимо разобраться в количестве и цвете проводов, идущих на ЛЗ. В авто бывает от 2 до 4 проводов. Количество зависит от наличия дополнительного нагрева.

Обычно попадаются датчики с 4 контактами. Из них 2 ответственны за нагрев. Их во время монтажа трогать не нужно. Для установки потребуются 2 провода — масса и контакт. Обычно в интернете на схемах указывается цвет проводов, но он может не совпасть с их окраской в каком-то конкретном автомобиле. Поэтому надо ознакомиться с индивидуальной схемой и найти нужные провода.

Порядок монтажа обманки на ЛЗ:

  1. Отсоедините клемму «минус» на аккумуляторе.
  2. В сигнальный провод впаяйте резистор. Для этого разрежьте его ножом и разместите в разрыве сопротивление с помощью паяльника.
  3. Найдите массу и сигнальный провод и впаяйте между ними конденсатор.
  4. Все полученные соединения заизолируйте. Если все сделано правильно, система должна работать.

Чтобы продлить работу электронной схемы, внедренной своими силами в систему контроля, рекомендуется поместить ее в небольшой пластиковый контейнер или любую другую подходящую по размеру коробку. Сверху заалейте схему эпоксидной смолой.

Эта простейшая схема, несмотря на хитроумность автомобильных систем, прекрасно работает. При этом расходы на ее создание минимальные по сравнению с покупкой электронного эмулятора. В последних используются самые современные схемы, зачастую с микропроцессорами, затраты на их приобретение будут в 10 раз больше, чем при самостоятельном изготовлении электронной обманки (ЭО).

ЭО — самый простой и эффективный вариант решения проблемы. Проблемы могут возникнуть только с подбором сопротивления. Но если даже оно не подойдет, его можно поменять, впаяв новое. Правда, сделать это надо, до того как схема будет залита эпоксидной смолой.

Как сделать обманку лямбда-зонда своими руками

В прошлом материале мы уже рассказали о том, зачем нужны обманки лямбда-зондов, какие они бывают и как работают. За рамками той статьи остался вопрос, как сделать эти обманки своими руками. Это несложно и доступно многим автовладельцам. Какой смысл делать обманки самому, если продаются уже готовые? Причин, как минимум две.

Механическая обманка лямбда-зонда

1. Готовые изделия в любом случае будут дороже. Если в случае с механическими обманками разница в стоимости может быть не очень велика, то у электронных обманок она значительная.

2. Не всегда можно оперативно найти в продаже нужную обманку. Когда исправный автомобиль необходим срочно – порой быстрее сделать обманку своими руками.

Типов обманок, как мы уже знаем – два, поэтому будем разбирать самостоятельный вариант изготовления обоих.

Изготовление механической обманки

Как вы помните из прошлой статьи, основа этого типа обманок металлическая втулка. Оптимальный материал для изготовления бронза, потому как именно она лучше всего противостоит температурным воздействиям. Для самостоятельного изготовления втулки нужен токарный станок и опыт работы с ним, но всегда можно найти токаря, который за минимальную плату сделает нужную заготовку по чертежу. Чертеж такой.

Чертеж обманки

Собственно, в простейших случаях уже этого хватит, но оптимальным будет заполнить полую часть втулки керамической крошкой, найти которую не проблема. Устанавливается самодельная обманка точно также как и купленная – выкручиваем датчик кислорода, на его место устанавливаем втулку, а в нее вкручиваем сам датчик.

Установленная обманка

Необходимость искать токаря и обращаться к нему несколько снижает привлекательность самостоятельного изготовления механической обманки, да и разница по стоимости получится не такая уж и большая, но такой вариант тоже имеет право на существование, если по какой-то причине не устраивает электронная обманка.

Созданная своими руками обманка лямбды

Изготовление электронной обманки

Казалось бы, электронный «девайс», который имитирует работу лямбда, должен быть очень сложным, но по факту это очень простая и примитивная схема, которая, тем не менее, работает. Для изготовления потребуется схема электропроводки автомобиля, паяльник, нож, канифоль, неполярный конденсатор на 1мкФ и резистор на 1 мОм или 150-200 кОм. Обычно советуют брать резистор на 1 мОм, но на некоторых автомобилях имитирование сигнала получается не очень точным, «чек» гасится, но топливная смесь получается не очень правильной, а расход – высоким. Тогда нужно будет немного поэкспериментировать с резисторами.

Схема электронной обманки

Дальше рассмотрим процесс по пунктам.

1. Нужно в схеме электропроводки вашего автомобиля разобраться с тем, сколько и какие провода идут на лямбда-зонд. Бывает от двух до четырех проводов, в зависимости от наличия дополнительного подогрева. Чаще всего встречаются именно четырехконтактные датчики, из этих четырех контактов два отвечают за подогрев, они нам не потребуются, а нужны сигнальный контакт и масса. Почти во всех схемах в интернете указывается цвет проводов, но именно на вашем авто он может не совпадать, так что найти сигнальный провод и массу нужно по схеме.

Электронная обманка

2. Дальше вооружаемся ножом и паяльником. В сигнальный провод нужно впаять резистор, а между сигнальным проводом и массой со стороны ЭБУ – конденсатор. Естественно, все соединения нужно заизолировать. В принципе, уже после этих манипуляций все должно заработать.

Электро-обманка лямбды. Фото — drive2

3. Третий шаг необязателен, но крайне желателен, потому что может продлить срок жизни схемы. Дополнительные элементы и провода можно разместить в небольшой пластиковой коробке или контейнере и залить эпоксидкой.

Еще вариант обманки

Даже такая примитивная схема отлично работает, а затраты на ее изготовление копеечные. Покупать электронный эмулятор будет сильно дороже. Да, там обычно используются более продвинутые схемы, иногда с микропроцессорами, но разница в стоимости может быть десятикратной. Есть стимул самому взяться за паяльник.

В общем, именно электронный вариант нам кажется самым разумным для самостоятельного изготовления, нюансы могут быть только в подборе резистора, но они стоят недорого, перепаять в схеме один на другой тоже не великая трудность, так что можно поэкспериментировать. В итоге получится полностью рабочий «гаджет» за копейки.

Какие последствия бывают после установки обманок

Нужно понимать, что любая обманка устанавливается на страх и риск автовладельца. Если монтаж был произведен неправильно, то вы можете столкнуться со следующими проблемами:

  • Из-за того, что бортовой компьютер не может регулировать впрыск жидкости, может произойти нарушение работы мотора.
  • Если схема неправильно спаяна, это может привести к повреждению электропроводки.
  • В процессе установки обманки вы можете повредить датчики кислорода, после чего даже не узнаете об их неисправности (так как у вас уже будет установлена обманка).
  • После таких вмешательств (не только при перепрошивке) может произойти сбой в бортовом компьютере.

Любая неточность приведет к плачевным последствиям, поэтому лучше установить более безопасный готовый эмулятор. В отличие от обманки, он не «обманывает» блок управления, а лишь обеспечивает его корректную работу, преобразуя сигнал ДК. Внутри эмулятора также установлен микропроцессор (как и в самодельной электронной обманке), который способен оценивать выхлопные газы и анализировать ситуацию.

Негативные последствия

Помните, что выбирая установку эмулятора, вы всегда идёте на риск. Неправильный монтаж может привести к разного рода неисправностям:

  • датчики безвозвратно повреждаются;
  • появляются многочисленные ошибки в функционировании бортового компьютера;
  • недолжным образом спаянная схема приводит к проблемам с контроллером и электрической проводкой;
  • если бортовой компьютер неправильно регулирует впрыск, мотор может работать с существенными нарушениями.

Следите за аккуратностью и чистотой работы с электроникой. Поломка может возникнуть даже из-за минимальной неточности, поэтому безукоризненное следование инструкции является, в данном случае залогом успеха. Что касается приобретения, не стоит доверять сомнительным сайтам, поскольку приобретённые там детали или не приносят ожидаемого результата, или работают плохо.

Варианты решения проблемы

При обнаружении неисправности катализатора можно воспользоваться одним из действенных способов решения возникшей проблемы. Это позволяет существенно сэкономить на покупке нового оборудования. Обмануть ЭБУ можно тремя способами:

  • установка механической обманки;
  • установка электронной обманки (эмулятор лямбда-зонда);
  • выполнить перепрошивку компьютера.

Рассмотрим каждую из этих методик более подробно.

Механический способ

Методика заключается в использовании металлической проставки, или втулки, которая ставится между кислородным датчиком и выхлопной трубой. Любой, кто в некоторой степени владеет токарными навыками, может изготовить обманку самостоятельно. Для изготовления детали берется бронза или теплоустойчивая сталь. Кроме того, понадобится схема самой обманки, которую легко найти, благо компьютер есть у многих. При его отсутствии можно воспользоваться помощью друзей или знакомых.

В торце втулки есть небольшое отверстие диаметром 2 мм для прохождения выхлопных газов. Что интересно, делается достаточно легко обманка катализатора своими руками. Схема ее предусматривает наличие внутри керамической крошки с каталитическим покрытием.

Вся суть заключается в следующем. Выхлопные газы сначала попадают во втулку и проходят через керамический наполнитель. В результате происходит химическая реакция, из-за чего снижается концентрация окиси углерода и углеводорода (СО и СН). После этого газы достигают кислородного датчика, который передает на ЭБУ нормальные показатели.

С конструктивной точки зрения обманка – это тот же катализатор, только в гораздо меньшем размере. Для ее установки достаточно придерживаться несложной инструкции:

  • Снять клемму «-» с аккумуляторной батареи.
  • Добраться до месторасположения второго датчика кислорода (что после катализатора), при необходимости проведя частичную разборку.
  • Отсоединить разъем, ключом на 22 выкрутить лямбда-зонд и установить втулку.
  • Вкрутить кислородный датчик в обманку и подсоединить разъем.

Как видно, установка обманки на катализатор не так сложна, как может показаться на первый взгляд. Удобнее всю работу сделать на яме или подъемнике.

Электронный способ

Электронная обманка тоже дает положительный результат, а собрать ее сможет каждый, кто дружит с паяльником. Для изготовления простейшей детали не обойтись без:

  • неполярного конденсатора емкостью 1 мкФ;
  • резистора сопротивлением 1 Мом;
  • паяльника, ножа, кусачек;
  • припоя;
  • канифоли.

Монтируется электронная обманка на провода датчика кислорода. У одних автомобилей разъем лямбда-зонда находится в салоне между передними сиденьями. У других его можно найти в моторном отсеке, а у третьих он располагается опять-таки в салоне под торпедой.

Перед тем как устанавливать эмулятор лямбда-зонда, нужно отсоединить отрицательную клемму аккумулятора. Дальнейшие действия можно выполнять согласно схеме:

  • На участке перед разъемом удалить часть изоляции.
  • Отрезать черный провод, а разрыв соединить резистором (впаять).
  • Конденсатор соединить одним контактом с серым проводом, а другим – с черным, но после резистора (ближе к разъему).
  • Заизолировать провода или сделать это после проверки.
  • В завершение остается запустить двигатель и посмотреть, будет ли гореть индикатор Check Engine при любом режиме работы. Возможно, нужно будет проехаться немного.

Как видно, здесь тоже нет ничего сложного. Только есть одна оговорка: такой способ на некоторых автомобилях может не работать. Резисторы и конденсаторы нужно подбирать с определенным номиналом. А если кислородный датчик, который стоит перед катализатором, неисправен, то «вводить в заблуждение» контроллер не имеет смысла. К тому же электронная обманка катализатора может нанести серьезный материальный ущерб автомобилю, так как его конструкция год от года совершенствуется. Поэтому лучше обходиться штатными деталями взамен вышедших из строя.

Механическая обманка катализатора выхлопной системы своими руками

В таблице были представлены два вида «механики». Область их применения разная, различны конструкция и принцип действия.

Вариант №1: ввертыш с отверстием малого диаметра

Так называемые «пустые» механические эмуляторы подходят для узкой серии автомобилей с ЕВРО 3. Ориентировочно, это иностранные машины до 2004 года выпуска и отечественные – до 2011.

Принцип работы

Функция втулки – изолировать лямбду от прямого потока газов, в котором много кислорода. Через мелкое же отверстие на сенсор попадает лишь малая его часть, но достаточная для того, чтобы датчик ответил ЭБУ кондиционным сигналом.

Как сделать

Втулка вытачивается на токарном станке согласно представленному чертежу

Принимайте во внимание только конфигурацию и диаметр отверстия, связывающего датчик с выпускным трактом (1,5-2 мм). Остальные размеры необходимо корректировать, снимая фактические длины крепления лямбды на конкретном автомобиле

К примеру, только габаритная длина может колебаться в пределах 40-100 мм.

Куда ставится

Деталь ввинчивается во выпускной тракт вместо второго лямбда-зонда. Датчик кислорода не выбрасывается, а закручивается в уже ввинченную втулку, и подключается к колодке.

Вариант №2: втулка с миникатализатором

Подходит для машин любого экологического класса ЕВРО.

Как работает

Идея решения состоит в том, чтобы очищать выхлоп только для датчика кислорода. Технически это выглядит так: компактный каталитический нейтрализатор с платиной, палладием и родием запрессован во втулочку.

Технология изготовления

Самостоятельно изготовить тяжело ввиду труднодоступности малогабаритных копий катализаторов. В остальном технология мало чем отличается от указанной в варианте №1. Работы ведутся на токарном станке, размеры на чертеже проставляются после предварительного замера резьбы сенсора и посадочного места под него.

Как установить

Технология монтажа идентична методике изложенной в варианте №1: выкрутить датчик кислорода и ввинтить его в переходную втулку. Сборочную единицу вкрутить в трубу выпуска.
