Ремонт и замена замка зажигания

Какие поломки могут быть в замке зажигания?

Как уже указывалось выше, практика показывает, что поломки свойственны обеим частям замка и нередко требуется замена той или иной половины. Иногда могут выйти из строя катушки зажигания ВАЗ 2106

При обслуживании данных элементов нужно знать, что такое схема бесконтактного зажигания, а уже после этого необходимо отключить минусовую клемму на аккумуляторе, за исключением, если проверяется наличие напряжения на потребителях.

  1. Поломка механической части

Наиболее частой неисправностью механической части бзс является тугой поворот ключа, если проблему подсоединения не решить вовремя, то ключ заклинит в замке, либо сломается. В результате придётся менять замок целиком, а такая замена потребует больших затрат.

Фабричные замки зажигания от автомобилей ВАЗ 2106 очень редко ломаются таким образом, такая неисправность характерна китайским запчастям, ведь стоимость аналога на порядок ниже. Аналоги не подлежат ремонту, в отличие от запчастей автозавода ЛАДА.

Если автолюбитель сталкивается с подобной проблемой, то в дальнейшем как правило уже приобретает оригинальную запчасть от «АвтоВАЗа», более не доверяя китайским производителям деталей.

  1. Поломки электронной части

Нередко неисправности замка зажигания ВАЗ 2106 связаны с электронной частью устройства и им также требуется замена

В этом случае важно помнить, что схема подключения играет огромную роль, а путать провода местами не стоит

Основные причины неисправности клеммы зажигания:

  • Окисление контактов.
  • Частичное или полное сгорание проводов.

Плавление пластиковой части клеммы.

Данные причины вызваны плохим контактом клеммы на ВАЗ 2106, либо тем, что происходит длительный пуск стартера.

В данном случае необходимо поменять только электронный блок, который можно приобрести отдельно в магазинах автозапчастей.

При замене необходимо запомнить или зарисовать цвета каждого кабеля на подключении к замку, чтобы схема была под рукой, либо просто сфотографировать клемму на телефон. Каждый контакт имеет определенный номер. Так что, подключение можно осуществить по схеме, указанной на упаковочной коробке производителя. Если схемы нет или она утеряна, то читаем дальше.

Отказы замка зажигания по механической части

По механической части большинство отказов замка зажигания связано с тугим проворачиванием ключа зажигания, либо его заклиниванием в одном из положений.

Видео замены замка зажигания ВАЗ 2106 своими руками. Данная схема так-же подойдет для других автомобилей классического типа 2101-2107.

Часто подобная неисправность заканчивается обломом ключа зажигания и, как правило, заменой замка зажигания ВАЗ 2106. В основном подобные неисправности с ключом зажигания вызваны некачественной сборкой замка зажигания от явно левых производителей. Изначально стоимость такого замка значительно ниже ВАЗовских оригинальных замков зажигания и владельцы ВАЗ 2106 просто «попадают» на собственной экономии. Как правило подобные изделия дважды не приобретают и покупают уже качественный замок, лишенный подобных недостатков.

Отказы замка по электрической части

Часто при полностью исправной механической части замка зажигания выходит из строя клеммная колодка замка, которую можно заменить, купив ее в сети автозапчастей. Клеммная часть замка «страдает» подгоранием, либо полным выгоранием контактов, соединяющих определенные цепи электропитания. Также нередко и оплавление центральной пластиковой вставки, размыкающей и замыкающей определенные контакты при том или ином положении ключа зажигания. Обычно это вызвано перегревом от длительного удержания ключа в положении «стартер», когда водитель долгое время пытается безуспешно завести двигатель. В таких случаях приобретается только клеммная колодка, а не сам замок зажигания ВАЗ 2106. Схема подключения проводов при этом должна остаться прежней. Если замена выполняется впервые, то лучше всего заглянув снизу на замок зажигания, зарисовать цвета проводом и клеммы, на которые они подключены. Каждая клемма на колодке имеет свой номер, поэтому удобно записать цвет провода и номер клеммы, чтобы ничего не перепутать при установке новой клеммной колодки.

Зачем он нужен

Едва только появились автомобили, ключа зажигания не было, а движок заводился с помощью кривого элемента для двигателя, который был довольно большим и втыкался спереди или сзади авто. Таким образом, получалось, что мотор заводили вручную в прямом смысле.

Сейчас же эту функцию унаследовал стартер, поворачивающий ДВС за маховик – плоский большой диск с зубьями. Расположен этот диск между двигателем и сцеплением.

Происходит это не без участия мощности аккумулятора, конечно.

Замок зажигания – устройство, обеспечивающее при его включении подачу электрического тока от аккумуляторной батареи к тяговому реле. Это своеобразный первый толчок к движению транспортного средства. Потому замок зажигания является важным элементов, и когда он ломается, замены не избежать, а чтобы установить новый, нужно снять старый.

Замена замка зажигания на ВАЗ-2112

Замена всего узла займёт от силы час-полтора, а цена нового замка зажигания на ВАЗ-2112 в пределах 1 000 рублей .

Замок зажигания на ВАЗ-2112 весьма капризная вещь! Мы её уже меняли на нашей редакционной машине

Иногда можно сэкономить и поменять только контактную группу. Тогда замена своими руками и покупка отдельно контактной группы обойдётся в триста рублей от силы.

Снятие

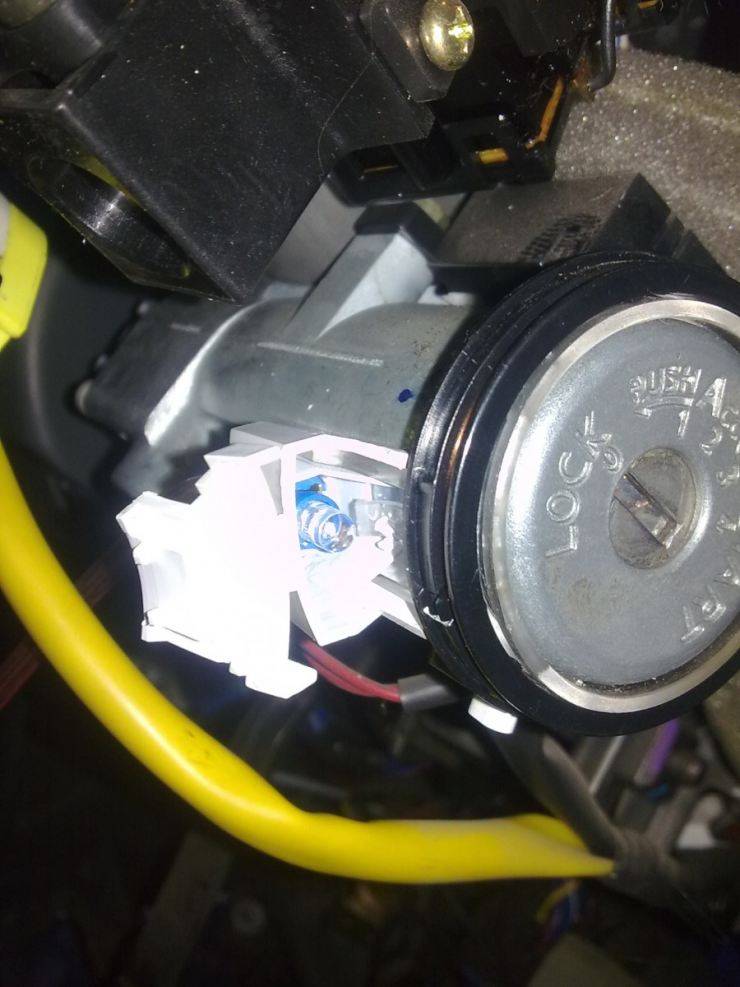

Замок зажигания в сборе

О причинах поломки замка и возможных неисправностях можно говорить долго, но если стоит задача снять замок, то это можно сделать за полчаса, если следовать довольно простому алгоритму действий, но для начала стоит прислушаться к простому совету:

Только после этого можно приступать к работе. И ещё — очень не помешает организовать приличное освещение. Работа в районе рулевой колонки всегда связана с теснотой и недостатком света. Потратив несколько минут на организацию хорошего освещения, мы сэкономим кучу времени и нервов во время работы.

Кроме штатного набора ключей и отвёрток в работе пригодится молоток и зубило. Лучше найти два молотка для компенсации ударного усилия, а пока снимаем замок в таком порядке:

  1. Для доступа к замку зажигания будет необходимо снять декоративный пластиковый кожух, а делать это удобнее при опущенной до упора рулевой колонке. Рычаг механизма регулировки находится прямо под рулём.
  2. Теперь можно снимать кожух, а для этого нужна отвёртка с крестовым шлицом. Выкручиваем все саморезы, аккуратно демонтируем пластиковый кожух.

Замена замка зажигания

Для решения всех этих проблем самый верный выход — заменить замок зажигания. Многие автомобилисты не спешат сразу же обращаться в мастерскую автосервиса, а пытаются ремонтировать любимое детище своими руками. Можно ли произвести замену замка самостоятельно, не обладая специальными способностями и навыками? Да, это вполне возможно, и под силу любому настоящему мужчине.

Прозвон проводки

Итак, в зависимости от причины неисправности, замена может представлять собой:

  • Замену замка полностью
  • Замену личинки замка
  • Замену контактной группы.

Проверить исправность контактной группы можно, не снимая замок зажигания. Для этого вам подойдет мультиметр, омметр или любой другой прибор для прозвона проводов. Сопротивление контактов должно быть нулевым, в ином случае – они неисправны. И тогда необходимо заменить контактную группу замка зажигания.

Проверяем исправность контактной группы

Демонтаж замка

Чтобы частично или полностью заменить замок зажигания, его нужно снять. Для этого нам может понадобиться минимальный набор инструментов.

Замок зажигания на всех классических моделях автомобиля ВАЗ находится внизу, слева на рулевой колонке. Итак, наши действия:

Отключаем аккумуляторную батарею, чтобы обесточить замок зажигания.

Откручиваем винты крепления пластмассового кожуха и снимаем его. Откручиваем пару винтов, которыми замок зажигания прикреплен к кронштейну.

Отключаем противоугонное устройство. Для этого нужно вставить ключ и повернуть его в положение ноль. С помощью шила нажимаем на фиксатор и достаем замок.

В моделях «классики» (2101-2107) подключение проводов к замку зажигания происходит не с помощью цельной фишки, а каждый по отдельности. Поэтому перед извлечением замка, во время отключения его контактной группы, желательно с помощью маркировки пометить соответствие каждого провода номеру контакта, к которому он подключается. В противном случае можно перепутать их, когда вы будете устанавливать замок на место.

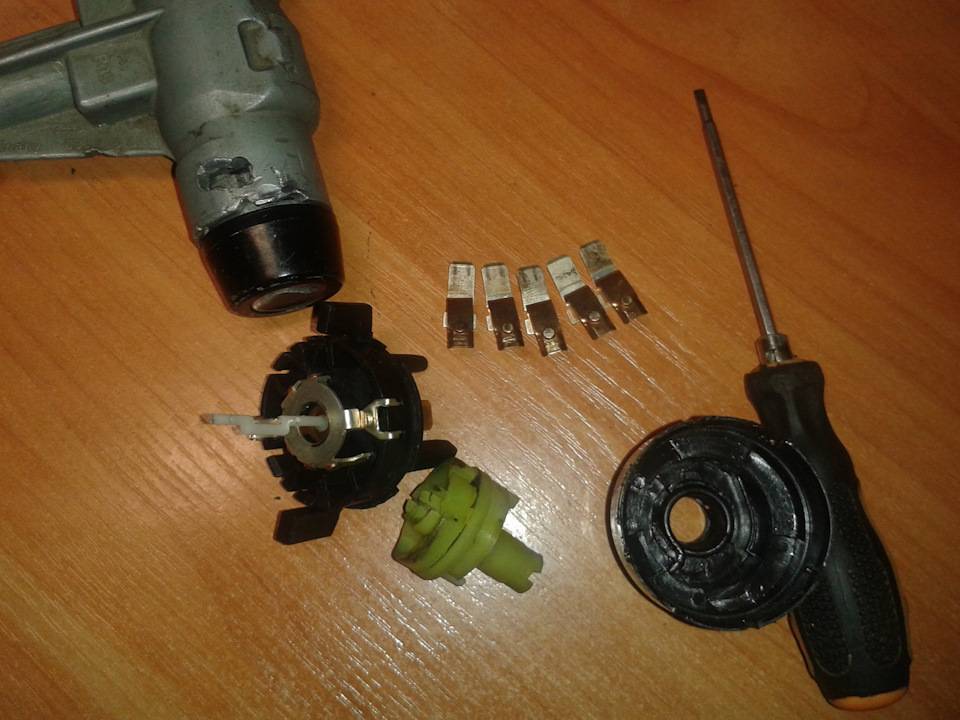

Разбираем сам замок

Когда замок будет у вас в руках, вы сможете произвести замену его неисправной части или же заменить его на другой исправный замок зажигания. В случае замены контактной части вам будет необходимо найти стопорное кольцо – оно находится в нижней части замка — и снять его (можно это сделать шилом или тонкой отверткой). Затем, после установки исправной детали, вернуть на место. Перед установкой внештатного замка зажигания проворачиваем вставленный в него ключ в положение «I», чтобы защелка, которая блокирует рулевой вал, была задвинута в корпус замка.

Дело сделано. Теперь, пользуясь ранее помеченными маркерами, присоединяем новую контактную часть замка тем же образом, каким была присоединена предыдущая.

Закручиваем винты крепления замка, фиксируя его, устанавливаем на место декоративный кожух – и демонтаж окончен! Теперь вы можете включить двигатель для того, чтобы убедиться в том, что все контакты активны, и работа проведена успешно.

Более поздние модели ВАЗа

Если рассматривать более поздние модели ВАЗ, то у них замок зажигания крепится в правой части рулевой колонки с помощью скобы, зажатой крепежными болтами. Самое сложное в демонтаже замка – это открутить болты, которые сделаны специально таким способом, чтобы усложнить задачу снятия замка, тем самым уменьшая вероятность взлома. Для преодоления этой сложности рекомендуется использовать зубило и плоскогубцы. С помощью зубила аккуратно ослабляем стяжку болтов, стараясь при этом не повредить их головки.

Потом плоскогубцами их откручиваем. Когда все четыре болта откручены, снимаем хомут и, соответственно, замок. Отремонтированный или замененный замок крепится обратно на четыре болта с отрывными головками, которые являются одноразовыми, во избежание несанкционированного взлома.

Так же могут возникнуть сложности, если у вас активирован иммобилайзер (противоугонное устройство, которым снабжены новые автомобили ВАЗ). Эта проблема в основном электротехнической части, поэтому для её решения, возможно, придется воспользоваться помощью автоэлектрика, который поможет вам перекодировать иммобилайзер. Если же он отключен, и на машине установлена обычная система сигнализации, то никаких сложностей в процессе демонтажа возникнуть не должно.

Если по завершении всех действий по замене замка вы не смогли завести автомобиль, или же автомобиль завелся и заглох, значит, в процессе была допущена ошибка, которую вы можете исправить сами, либо обратиться за помощью к специалистам. Немного смекалки и терпения – и мелкие ремонты можно будет делать своими руками. Удачи.

Как снять замок зажигания – пошаговая инструкция.

Прежде, чем ремонтировать или менять зажигание, его необходимо достать, чтобы произвести осмотр и определить характер повреждений. Снятие системы не представляет особой сложности, при условии четкого выполнения определенного алгоритма действий:

С вала рулевого управления нужно снять кожух, после чего отворачиваются винты, на которых крепится замок зажигания.
В замок зажигания в нулевое положение вставляется ключ для отключения противоугонного устройства. Через отверстие в кронштейне нужно отверткой нажать на фиксатор, а затем вытащить сердцевину из кронштейна, а ключ – из замка.
Необходимо запомнить порядок подключения всех проводов и выводов. Чтобы в дальнейшем не было путаницы, желательно их промаркировать. После этого провода отсоединяются от замка.
Проверяется работа всех контактов при разных положениях ключа. Заодно проверяется и работа противоугонного устройства. При различных положениях ключа запорный стержень должен выдвигаться или утапливаться.

После того, как проведен осмотр и проверка, необходимо определиться, в сложившейся ситуации достаточно ремонта или требуется полная замена замка зажигания.

Самостоятельная диагностика модуля

Проверить модуль можно следующими способами:

  1. Проверка на массу. Для проведения проверки потребуется мультиметр. Тестер следует выставить на режим измерения сопротивления. Один щуп тестера нужно соединить с 15-м выводом, а второй замкнуть на корпус. При исправном узле сопротивление должно стремиться к бесконечности.
  2. Проверка первичных обмоток КЗ. Проверяются первичные обмотки на обрыв с помощью, тестера. Для проверки нужно щупы измерителя соединить с крайними контактами на КЗ. Если сопротивление стремится к бесконечности, это свидетельствует о наличии обрыва в одной из обмоток.
  3. Проверка вторичных обмоток. Так как обмоток две, то проверка проводится в два этапа. Сначала нужно проверить обмотку КЗ 1 и 4 цилиндров. Для этого щупы мультиметра нужно поместить в соответствующие выводы. Нормой считается сопротивление около 5,4 кОм. Если сопротивление будет стремиться к бесконечности, значит присутствует обрыв в обмотке. Аналогично проверяется обмотка КЗ 2 и 3 цилиндров.

В случае неисправности модуль зажигания заменяют новым.

Ремонт замка зажигания ВАЗ 2110

Весь замок в целом не очень дорогой, хотя большая часть поломок исправляется достаточно легко, для этого Вам потребуется его демонтировать, разобрать и затем поменять детали, которые вышли из строя.

Для замены контактной группы замка зажигания ВАЗ 2110 потребуется сначала отжать защелки, чтобы часть деталей можно было свободно достать из корпуса. После этого Вы сможете легко установить новую группу. Перепутать стороны для установки Вам не удастся, потому что на другую сторону деталь просто не станет.

Инструкция по замене контактной группы:

  1. Сначала нужно отсоединить штекер, который идет в лампу подсветки. С помощью отвертки нужно отогнуть 3 защелки, которые фиксируются пластмассовой крышкой, тогда можно снять ее с замка.
  2. Для получения доступа к контактной группе нужно отогнуть еще 2 защелки.
  3. После чего нужно осмотреть пластину световода и проверить есть ли черный налет и другие отложения. Если Вы обнаружит таковые, то можно убрать эти дефекты наждачной бумагой мелкой фракции. Если и после этого нет результата, то можете ее заменить.
  4. Под пластиной световода находятся еще 3 пластинки, которым тоже свойственно окисление, в результате этого и может барахлить контактная группа. Их зачистку можно произвести также наждачной бумагой.

Если Вы хотите сделать просто профилактику для контактной группы, то достаточно раз в полгода смазывать контакты проникающей или графитной смазкой, которая хорошо бы противодействовала окиси. Выбор смазки это очень серьезная и сложная процедура. При покупке не стоит брать самую дешевую. Хотелось бы отметить, что есть несколько видов смазок: легкие (не густые) и тяжелые (густые). Некоторые автолюбители используют аэрозольную проникающую смазку “жидкий ключ” или WD-40.

А замена личинки замка производится только в том случае если автомобиль подвергался угону или же просто ключ плохо проворачивается в замке. Чтобы её поменять придется снять защитную пластину с внешней стороны детали, с помощью специальной шлицевой отвертки. После демонтирования Вам остается лишь только установить новую деталь и периодически смазывать ее смазкой для продления срока службы работы детали (рекомендуется смазывать 2 раза в год, перед осенне-зимним сезоном и после него).

Если сломан микровыключатель, то в таком случае требуется выкрутить из корпуса винты, снять стержень и отжать фиксатор. После этого выключатель легко снимается и на его место устанавливается новый. Собирается все на место, соответственно, в обратном порядке.

Лампу подсветки заменить вообще проще всего, для этого нужно демонтировать разъем питания, тогда можно будет аккуратно достать ее с помощью пассатижей.

Для замены замка зажигания необходимо знать некоторые нюансы.

Восстановление замка зажигания собственноручно

Механическая неисправность Данный узел работает благодаря специальным металлическим пластинам – пинам (еще они называются «сувальды»), которые подпружинены снизу. Именно они и идентифицируют ключ, попадая в его пазы. Вследствие того, что для ключа в Toyota пины сделаны из мягкой латуни, они быстро стираются от трения. Именно это и является причиной большинства поломок. Ремонт производится принципом замены старых пластин на новые. Цена за комплект: 100 рублей

Помимо этого, стоит обратить внимание на пружины: они должны держать пластинки на одинаковой высоте. Если где-то пины проседают по сравнению с остальными, то в них необходимо поменять пружины на новые. Если не хотите самостоятельно осуществить ремонт замка зажигания, то его можно просто сдать в сервис или купить новую личинку с ключом

Если не хотите самостоятельно осуществить ремонт замка зажигания, то его можно просто сдать в сервис или купить новую личинку с ключом.

Электрическая неисправность

Если ключ проворачивается без заеданий, но автомобиль никак не реагирует, то в 100 процентах случаев это дело электрики. Самое распространенное в этой проблеме – окись контактов. В данном случае стоит зачистить клеммные соединения от налета. Если зачистка не дала результатов, то следует прозвонить каждый провод. Согласно приведенной ниже схеме, клеммы прозваниваются так: держат первый контакт омметра на позиции «1», а вторым контактом поочередно дотрагиваться до 2–7 позиции. Между всеми клеммами должно быть одинаковое сопротивление, в противном случае нужно менять провода.

Замена замка зажигания на ВАЗ 2101-ВАЗ 2107

Добро пожаловать! Замок зажигания – без него трудно завести машину и нельзя прокрутить руль стоящий на блокировки. Со временем замок или его контактная часть приходит в негодность и в связи с чем на повороты ключа в замке машина не как не откликается, или же вообще не возможно вставить ключ в личинку. Поэтому сразу же возникает вопрос: «А как нужно менять замок зажигания на автомобиле?», который мы с вами сегодня подробно разберём.

Примечание! Для замены замка, вам необходимо будет запастись: Отвёрткой, маркером, тонким шилом и по желанию тестером для проверки контактной группы замка на работоспособность!

Когда нужно менять замок зажигания? Он подлежит замене, при:

  • Выходе из строя.
  • А так же при выходе из строя противоугонного устройства, в связи с которым рулевое колесо не блокируется.

Ещё в замке есть контактная часть, как её заменить мы в этой же статье тоже описали, а при её выходе из строя с автомобилем происходит следующие:

  • При повороте ключа приборы могут не реагировать.
  • А так же вы не сможете завести машину, из-за поломки контактной части так как электричество на неё подаваться не будет.

Принцип работы замка зажигания

Система работы замка довольно простая, поэтому сейчас рассмотрим основные задачи, с которыми может он справиться:

  1. Возможность подключать и отключать электрическую систему питания автомобиля к аккумулятору, в свою очередь после запуска двигателя производить подключение к генератору.
  2. Возможность подключать и отключать систему зажигания двигателя к источнику питания.
  3. Когда производится запуск двигателя, то замок зажигания может на небольшой промежуток времени включить стартер.
  4. Обеспечивает работу таких приборов при отключенном двигателе, как: магнитола и сигнализация.
  5. Некоторые функции замка зажигания можно использовать как средство против угона, например, возможность ставить блокировку на рулевое колесо, когда двигатель в спокойном состоянии.

Замки зажигания могут иметь от двух до четырех положений переключения. В зависимости от того в каком положении находится ключ зажигания в авто, вы сможете определить какие системы питания работают в тот или иной момент. Ключ в автомобиле можно вытянуть только в одном положении, когда все потребители питания в отключенном состоянии. Чтобы иметь более детальное представление о работе замка зажигания нужно ознакомиться с его схемой:

Схема работы замка зажигания

В каких положениях может работать замок зажигания

  1. «Выключено». В автомобилях отечественного производителя это положении отображается как «0», но на некоторых более древних образцах положение имело значение «I». На сегодняшний день в усовершенствованных автомобилях эта метка вообще не отображается на замке.
  2. «Включено» или «Зажигание» — на автомобилях отечественного производства встречаются такие обозначения: «I» и «II», в более новых модификациях это «ON» или «3».
  3. «Стартер» — отечественные авто «II» или «III», в новых авто – «START» или «4».
  4. «Блокировка» или «Стоянка» — старые автомобили обозначены «III» или «IV», иностранные авто «LOCK» или «0».
  5. «Дополнительное оборудование» — отечественные замки не имеют такого положения, иностранные версии авто обозначены: «Асс» или «2». Схема положений замка зажигания

Когда вставляется ключ в замок и проворачивается по часовой стрелке, тоесть переходит из «Блокировки» в положение «Включено» («ON»), тогда и включаются все основные электрические цепи автомобиля, такие как: освещение, стеклоочиститель, отопитель и другие. Иностранные авто устроены немного по другому, у них сразу перед положением «ON» стоит «Асс», таким образом дополнительно еще запускается магнитола, прикуриватель и свет в салоне. Если ключ провернуть еще по часовой стрелке, то замок перейдет в положение «Стартер», в этот момент должно подключиться реле и запустится двигатель. Данное положение не может быть зафиксировано, потому что сам ключ удерживает водитель. После успешного запуска мотора ключ возвращается в исходное положение «Зажигание» — «ON» и уже в этом состоянии ключ фиксируется в одном положении до полной остановки мотора. Если же необходимо заглушить мотор, то в таком случае ключ просто переводится в положение «Выключено», тогда все цепи питания отключаются и двигатель останавливается.

Схема работы ключа в замке зажигания

В автомобилях с дизельными двигателями происходит включение клапана с перекрывающей подачей топлива и заслонкой, которая закрывает подачу воздуха, в результате всех этих действий электронный блок управляющий двигателем останавливает свою работу. Когда двигатель уже полностью остановлен, то ключ можно переключать в положение «Блокировка» — «LOCK» после чего руль становиться неподвижным. В иностранных автомобилях в положении «LOCK» отключаются все электрические цепи и блокируется руль, автомобили с автоматической коробкой передач еще дополнительно блокируют селектор, который находится в положении «P».

Схема проводки замка зажигания ВАЗ 2101

Комплектация и технические характеристики

Стандартный набор включает в себя:

  • блок управления;
  • саму кнопку;
  • RFID метку (ключ);
  • электромагнитное кольцо, позволяющее прочитать ключ.

Блок управления оснащен надежной защитой. Зажигание не включится без ключа RFID, мотор не запустится без выжатой педали тормоза. Такая защита позволяет обезопасить водителя и окружающих от пуска авто на передаче.

У кнопки есть два режима работы – для пуска нагретого исправного двигателя (кратковременное нажатие) и для пуска в холодное время года (долгое вращение стартера при нажатой кнопке).

Если не выжать педаль и воспользоваться ключом, то при нажатии на кнопку включится зажигание, при необходимости можно будет воспользоваться любым электрооборудованием автомобиля.

Как заменить замок зажигания на ВАЗ 2170-ВАЗ 2172?

1. Сперва скиньте минусовую клемму с аккумулятора (Как это делается, читайте в статье: «Замена аккумуляторной батареи»), делать это мы Вам настоятельно рекомендуем, в противном случае с проводкой могут быть проблема (Например провода перемкнёте, или на них попадёт влага, что очень нежелательно), после того как эта операция будет выполнена, подлезьте под рулевую колонку и выкрутите находясь там все винты которые крепят защитный кожух (Всего винтов семь, все они на обоих фотографиях ниже указаны красными стрелками) и затем снимите его, но перед этим, предварительно опустите рычаг который фиксирует рулевую колонку вниз (Указан синей стрелкой), а иначе кожух не снимется.

2. Теперь посмотрите на замок зажигания, а именно на заднюю его часть, от неё идёт два провода, Вы по этим проводам идите и разъедините их в том месте, где они соединяются с другими проводами, более подробно про эти места, смотрите наглядно на двух фотографиях по ниже:

3. Ну и теперь самое сложно, выкрутить болты которые замок крепят (Все они указаны красными стрелками), для того чтобы их вывернуть, нужно приложить к ним наискось зубило и бить при помощи молотка и зубила по ним, как бы пытаясь их откручивать (То есть бить нужно против часовой стрелки), а когда болты сорвутся, можете взять пассатижами и закончить работу уже ими, кстати, если никак отвернуть не получиться замок, тогда дрель берите, свёрла и высверливайте все болты, но только будьте аккуратней, рулевую колонку не повредите.

4. Когда замок будет снят, Вы в принципе его уже менять можете и вместо него новый ставить, но всё же покажем как он разбирается, вдруг Вам контактную группу заменить нужно будет, в общём приступим, сперва отогните фиксатор разъёма при помощи плоской отвёртки (см. фото 1) и после чего, выньте из разъёма клеммы (см. фото 2, они вынимаются при помощи тонкой отвёртки, у любой клеммы есть фиксатор за которые она зацепляется, так вот его нажать будет нужно отверткой и просто вытянуть клемму и так с каждой), затем сожмите пальцами руки пластмассовые защёлки (см. фото 3) и потянув за металлический корпус замка, разъедините его и пластмассовую крышку как это на фото 4 показано.

Примечание! Когда клеммы извлекать будете, запоминайте как они стояли (Можно промаркировать), при обратной сборки все клеммы обязательно должны будут встать на свои места, а иначе проводка не верно соединиться и машина попросту не заведётся, либо коротнёт проводка, будьте с этим аккуратней!

5. В завершение, отогните две защёлки которые сделаны из пластмассы (Будьте аккуратней, не сломайте их, см. фото 1) и после этого, извлеките контактную группу из пластмассовой крышки замка зажигания (см. фото 2), контактную группу после снятия осмотрите, осмотрите все контакты крышки замка, если какой то контакт будет окислен, то его аккуратно зачистите шкуркой, если же контакт будет сильно повреждён, тогда замените контактную группу на новую или сам замок в сборе замените (Если и замок сломан будет), собирается замок в обратном порядке снятию, про клеммы не забывайте (см. фото 4 как они расположены), они в те же места должны будут войти, при установке замка зажигания, вставьте в него ключ и поверните его из положения 0 в любое другое и можете ставить замок на своё место, а когда будет всё собрано и установлено, замените транспондеры в ключах зажигания, а иначе автомобиль не заведётся (Более подробно про это смотрите в видео-ролике, который в конце статьи размещён).

Примечание! Если вдруг понадобится переобучение ключа, то его переобучите, делается это легко (Как переобучить ключ, читайте в статье: «Переобучение автомобильных ключей»), но по сути данная операция не должна будет быть затронутой, если вы транспондеры замените, в общём после замены транспондера, заведите автомобиль, если не заведётся (Зажигание должно будет загореться, но вот стартер реагировать не будет), то ключ переобучайте!

Дополнительный видео-ролик: Более подробно посмотрите процесс замены замка зажигания в автомобилях десятого семейства (В приорах всё точно так же делается), чтобы Вы хоть немного имели представление о том, как гайки срывать которые замок зажигания крепят, как их потом пассатижами откручивать и так далее.

Примечание! Насчёт транспондера, посмотрите второй ролик, который размещён точно так же, чуть ниже:

https://www.youtube.com/watch?v=CL4ODJgAex4

Система зажигания любой машины включает в себя различные элементы и механизмы, позволяющие обеспечить наиболее оптимальный запуск силового агрегата. Одним из основных компонентов считается замок зажигания Приора, при помощи которого водитель может завести двигатель. Подробнее о неисправностях, а также замене ЗЗ мы расскажем ниже.

Замок зажигания ВАЗ 2109.

На автомобиль ВАЗ 2109, также как и на всех других автомобилях, выключатель зажигания является одним из самых основных элементов электрооборудования. Состоит данный элемент из механической и электрической части. Механическая часть отвечает за блокировку рулевого колеса при отсутствии ключа в замке, а электрическая часть отвечает за подачу напряжения на необходимые электроцепи в зависимости от выбранного положения.

Виды замков зажигания ВАЗ 2109.

Замок зажигания, как уже говорилось, является весьма важным элементом в любом автомобиле. Практически все оборудование в автомобиле работает через замок зажигания. Что же является исключением? Независимо от замка зажигания в «девятке» функционируют только подсветка заднего номерного знака, габаритные огни, стоп-сигналы, аварийная сигнализация, подсветка приборной панели и освещение салона.

При этом непосредственно сам замок зажигания на автомобилях ВАЗ 2109 может встречаться разный: нового образца — с тремя положениями, коротким ключом и без реле зажигания, либо старого образца — с четырьмя положениями, длинным ключом и реле.

  1. реле зажигания,
  2. штекерный разъем выключателя зажигания,
  3. выключатель зажигания.

Наименование режимов, положение замка и цепи питания.

0 — выключено30 и 30/1Автомобиль обесточен, питание осуществляется только в цепях подключенных напрямую к аккумулятору
«I» — зажигание30 — INTПри текущем положение ключа работают — наружное освещение, дальний и ближний свет фар, подсветка приборов и освещение в салоне автомобиля.
30/1 — 15/1Должны работать все контрольные приборы, свет заднего хода, очиститель ветрового стекла, обмотка возбуждения генератора, указатели поворотов, блок управления электромагнитным клапаном холостого хода.
30/1 — 15/2При данном положение работают ближний и дальний свет фар, задние передние противотуманки, очиститель и обогрев заднего стекла, омыватель, вентилятор отопителя, вентилятор системы охлаждения двигателя, фароотчистители.
«II» — стартер30 — INTРаботают те же цепи, что при положение «зажигание»
30/1 — 15/1Работают те же цепи, что при положение «зажигание»
30 — 50Включается стартер
«III» — стоянка30 — INTРаботают те же цепи, что при положение «зажигание»
30/1 — РСтояночное освещение

Как проверить исправность/неисправность замка зажигания «девятки»?

Замок зажигания, как и любой другой элемент автомобиля, может выходить из строя. В такой ситуации необходимо либо произвести ремонт замка зажигания либо, в случае серьезной неисправности, просто осуществить замену данного элемента на новый. Однако в последнем случае, прежде чем проводить эту самую замену, следует убедиться в действительной неисправности замка зажигания. Как это сделать?

Ключ зажигания нужно вставить в замок зажигания и установить данный ключ в определенной позиции. Во время подобных действий должно осуществлять замыкание цепи, по которому судят о работоспособности замка. Например, при повороте ключа зажигания в третье положение, должна начать действовать система охраны, а при переведении ключа в нулевое положение, эта система должна отключиться. Какие-либо отклонения здесь будут говорить о действительных неполадках с зажиганием.

Еще один способ проверить работоспособность замка – покрутить рулевое колесо. Оно не должно блокироваться. Блокировка должна сработать только при вторичном повороте ключа зажигания из первого положения во второе. А во второе положение ключ, как вы знаете, можно повернуть только лишь из нулевого положения.

Наиболее распространенные неполадки замка зажигания.

Многие владельцы «девяток» отмечают одну неприятную особенность их железных «коней» — это то, что со временем замок зажигания в них начинает попросту заклинивать. Даже если тот был установлен совсем недавно. Скорее всего, данный дефект является заводским браком и вам необходимо обратиться в тот магазин, где вы приобретали новый замок зажигания (с этой целью лучше сохранять чеки подобных покупок) для осуществления возврата. Однако если этот вариант вам не доступен, не спешите отчаиваться!

Дело в том, что когда при пуске двигателя замок зажигания клинит, на стартер подается напряжение, которое может привести к выходу из строя данной детали. Но это совсем не значит, что нужно бежать за новой деталью в автомагазин. В данной ситуации можно просто купить силиконовую смазку и наносить ее внутрь замка каждый раз, когда замок будет клинить.
