Как снять ремень грм на ваз 2109.
В первую очередь включаем пятую передачу (это делается для того, чтобы было легче прокручивать двигатель, когда совмещаем метки) ослабляем гайки на переднем левом колесе и поддомкрачиваем его. Открываем капот, снимаем защитный кожух и смотрим в каком положении находится метка на шестерне.
Если Вы меняйте ремень на ВАЗ до того, как он порвался.

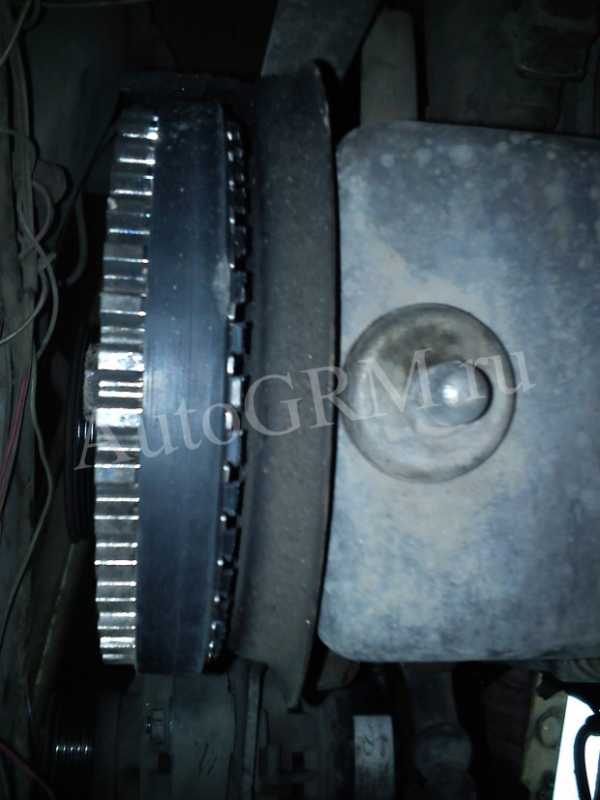

Крутим колесо пока метки на шестерне и на пластине не совпадут.
После совпадения меток в этом месте открываем заглушку смотрового отверстия в картер сцепления и проверяем совпала ли прорезь на картере с риской на маховике.
Если риски на маховике не наблюдается, то покрутите колесо, что бы шестерня распредвала сделала еще один оборот. В случае если и на этот раз риска не появилась рядом с меткой в картере сцепления, читайте как поменять ремень грм на ВАЗ 2109 если порвало ремень. Если риска совпала с меткой, откручивайте болт коленвала и переходите к разделу «Нижняя метка грм ВАЗ 2109»
Если ремень грм на ВАЗ 2109 порвало и Вы собрались его менять.
Снимаем колесо, снимаем пластиковый подкрылок, если он у вас есть. Откручиваем болт шкива коленвала.
Если вы не знайте как открутить болт коленвала ВАЗ, то я сейчас расскажу маленькую хитрость.
Если Вам есть кому помочь, то просим помощника не снимая автомобиль с пятой передачи нажать как можно сильнее на тормоз. Сами тем временем берем головку и рычаг побольше и со всей силы крутим против часовой стрелки.
Если Вы в этой сложной ситуации одни тогда действия следующие: проверяйте, что машина на передаче и вкручивайте 2 болта которыми прикручиваются колёса в ступицу и между ними вставляйте лом, арматуру, крепкую палку (что найдёте, лишь бы не сломалось) и упирайте в землю. Далее берете головку, удлинитель и рычаг побольше и откручивайте болт следя за тем, чтобы машина не упала с домкрата.
Нижняя метка грм ВАЗ 2109.
После того, как открутите болт крепящий шкив привода генератора смотрите совпадение меток на шестерне коленвала и на корпусе масло насоса, они должны совпадать.
Когда на верхней и нижней шестернях метки выставлены можно откручивать натяжной ролик и снимать ролик и ремень грм.
Установка ремня грм на ваз 2109 инжектор.
Перед тем как поставить ремень проверьте ещё раз все метки. Когда ставите ремень не должно быть провисания ремня между шестернями распредвала и коленвала, иначе метки уйдут. Лучше всего чтобы ремень в этом месте был чуть-чуть натянут. Допускается расхождения меток примерно в пол зуба шестерни. Ставим натяжной ролик. Перед ним на болт надевается шайба, а уже потом сам ролик.
Как правильно натянуть ремень грм на ВАЗ 2109.
Ремень можно натягивать как со специальным ключом, так и без него. Специальный ключ может заменить отвертка и 2 гвоздя или самореза. Вставляем гвозди в отверстия ролика, между ними просовываем отвертку и крутим против часовой стрелки. Хорошей натяжкой считается момент, когда ремень между шестернями распредвала и коленвала можно скрутить на 90 градусов с небольшим усилием. На заведённом двигателе в этом месте ремень должен идти прямо как струна, без биений. Так же он де должен издавать шумов таких, как скрипов и свистов.
После натяжки ремня прокручиваем коленвал на 2 оборота и смотрим, совпали ли метки на шестернях. Если всё совпало, то собираем оставшееся в обратном порядке.
Я надеюсь в статье «Как поменять ремень грм на ваз 2109» Вы нашли ответы на все интересующие вопросы. Если что-то непонятно — оставляйте ваш вопрос в коментарии.
Установка
Теперь непосредственно о том, как вернуть на место уже новый ремешок ГРМ. Сложного тут также ничего нет, но посмотреть наглядные видео, изучить инструкцию все же советуем.
- Как только вы осмотрели состояние узла и решили что-то поменять, приступайте к сборке механизма.
- Сподручнее работу выполнять так, чтобы все надписи были повернуты в вашу сторону, то есть в сторону правого крыла автомобиля.
- Поставьте на место шкив, если не потребовалась его замена.
- Далее надевается ремень. Причем надевать следует сначала на нижнюю шестерню, а потом уже на верхнюю. Не наоборот.
- Убедитесь, что отсутствуют провисания.
- Заведите ремень газораспределительного механизма за водяную помпу и натяжной ролик.
- Подтяните натяжной ролик, используя специальный ключ.
- При отсутствии такового ключа используйте простой ключ и отвертку.
- Обязательно отрегулируйте новенький ремешок должным образом. Регулировка выполняется до того момента, когда его вы уже не сможете провернуть на угол более 90 градусов. Это оптимальный вариант натяжка ремешка для ВАЗ 2109.
- Проверните несколько раз шкив. Это позволит удостовериться, что метки на шестеренке газораспределительного механизма и на маховике имеют правильное положение.
- Если метки по каким-то причинам не совпали, у нас плохие новости. Вам придется вновь снимать ремешок, и регулировать положение заново.
Обратная сборка узла
Основная сложность в замене ремешка ГРМ заключается не в проблематичности выполняемых процессов, а во времени, которое необходимо затратить на ремонт.
Грамотный подход, внимательность и использование качественного нового ремня позволит без проблем восстановить работоспособность газораспределительного механизма и сэкономить не одну сотню рублей на посещении автосервиса.
Загрузка …
Замена ремня ГРМ 2109
Пришло время сменить ремень ГРМ на ВАЗ 21093.Процедура не сложная. Можно выполнить без ямы и домкрата, как говорится — на ровном месте.Шкив привода ремня генератора снимать обязательно.Машину ставим на передачу и ручник.Первым делом скорее всего придётся снять подкрылок и брызговик двигателя.Необходимо снять защитный кожух ремня ГРМ (крепится на трёх болтиках) — при снятии не потеряйте втулки болтиков.Далее ослабляем натяжение ремня генератора.Выворачиваем колёса до упора вправо.Вытаскиваем из смотрового лючка КПП резиновую заглушку и фиксируем маховик к примеру большой мощной отвёрткой.
Как я понял, для нашей машины нет фирменного фиксатора маховика. Так что тут делаем как получается. Кто-то делает фиксатор из старого маховика.Застопорив маховик и используя длинный крепкий вороток и удлинитель отворачиваем (против часовой) болт крепления шкива генератора на коленвалу.Стронуть этот болт — одна из сложных задач.Лично у меня без фиксации маховика открутить его не получалось. Пневмогайковёрта рядом на улице почему-то никто не оставил :).Снимаем шкив привода генератора, ремень генератора.Вкручиваем болт обратно.Должно получиться как на фото.
Для облегчения усилий для дальнейшего проворачивания механизма ГРМ выкручиваем свечи.Вращая по часовой болт на коленвале — проверить, совпадают ли метки (обведено желтым) согласно инструкции. Фото из руководства по ремонту издательства “За Рулём”.
Далее делаем следующее — не снимая ремень ГРМ помечаем маркером, фломастером для надписи на CDR дисках взаимное расположение ремня на шестернях. Т.е. ставим метку в любом удобно месте на шестерне и тут же на ремне.Я на шестерне распредвала сделал две метки и на шестерне коленвала одну.Итого три метки на шестернях и соответственно три метки на ремне.Используя специальный ключ ослабляем ролик натяжения ремня ГРМ.
Снимаем ремень ГРМ.Далее переносим метки со снятого ремня на новый ремень, который мы будем устанавливать.Для этой цели удобно использовать (к примеру) струбцинку.
Получается вот так:
Вместе с ремнём обычно меняют и ролик. Если нет желания что-то улучшить, то берём найпоследнейшую чудо разработку инженеров на однорядном подшипнике и с пластмассовой (состоящей из двух половинок) беговой частью и ставим.
Это вполне абсолютно работоспособная и не смертельная схема (с таким роликом).Если же хочется улучшить — покупаем ролик типа SKF с металлической беговой частью, двухрядным подшипником и железки для ролика старого образца (с более длинной шпилькой).Шпилька из явной сыромятины (если точить на токарном) не подойдёт.Должна быть определённая твёрдость.Для наглядности я специально прилепил гвоздь на магнит.Справа то, что необходимо для установки ролика такого типа (старого образца).Шпилька от ролика нового образца — короче и НЕ подойдёт для ролика старого образца.
Продолжим.Новый ролик стоит. Метки на новый ремень перенесены. Одеваем новый ремень, смотря за совпадением меток на новом ремне и шестернях.При необходимости подгонки вращаем шестерню коленвала по часовой.
Далее натягиваем ремень ГРМ роликом, вращая ролик специальным ключиком для натяжения против часовой стрелки.Периодически отпускаем-затягиваем гайку зажимающую ролик.Т.е. натянули ремень роликом, затянули гайку ролика.Сделали два оборота коленвала.Проверили натяжение ремня по мурзилке двумя пальцами.И так пока не добъёмся примерного нужного натяжения.
Проверяем совпадение меток по инструкции из книги.
Не применяйте большой силы при затяжке гайки ролика!Сорвёте резьбу в ГБЦ.Да, о птичках.Проверять окончательное натяжение ремня надо на горячем моторе.А на холодном, он как минимум не должен бить по защитному кожуху.
Собираем всё в обратной последовательности.Защитный кожух можно одеть потом, окончательно убедившись в натяжении ремня.
Ремень был куплен Gates 5521XS (вроде хвалят).
Покупайте ремень в проверенном месте и смотрите дату производства.Лучше брать “свежий” ремень.Срок годности ремня с даты производства обычно 5 — 6 лет.Вроде как 43 неделя 2012 года.
После замены ремня возможен вариант, что он будет убегать от или к двигателю. А вот старый почему-то не убегал. Как буд-то на ВАЗе сидит специально обученный человек и молотком тюкает по шпильке ролика.Вариантов тут может быть масса и это тема для отдельного разговора.
Самостоятельно меняем ремень ГРМ на ВАЗ 2108 в гаражных условиях
Ремень ГРМ соединяет несколько узлов автомобиля, обеспечивая их стабильную работу. Он постоянно испытывает значительные нагрузки, что приводит к быстрому износу. Поэтому необходимо регулярно проверять его состояние и в случае необходимости вовремя производить замену. Процедура замены довольно трудоемкая, но если придерживаться инструкции, то самостоятельно заменить газораспределительный ремень сможет даже начинающий водитель.
Назначение ременной передачи и особенности эксплуатации
На первых моделях жигулей на газораспределительном механизме использовались цепи. Начиная с ВАЗ 2108, в газораспределительной системе стала использоваться ременная передача. Она имеет ряд преимуществ перед цепью: уменьшение шумов, простая диагностика состояния, легкая замена, уменьшение потерь. Главный недостаток – небольшой срок эксплуатации.
Ремень ГРМ постоянно испытывает большие нагрузки, что является причиной его быстрого износа. При слабом натяжении и повреждениях нарушаются функции помпы, генератора и других узлов, которые задействованы в ременной передаче. Опаснее всего обрыв ремня, когда автомобиль находится в движении. При внезапном разрыве пропадает согласованность между перемещениями клапанов и поршней, они сталкиваются друг с другом. Это приводит к повреждению поршневой системы и изгибу клапанов.
В этом случае придется не только менять ремень, но и делать ремонт головки блока цилиндров.
На износ ремня влияют следующие факторы:
- качество изготовления;
- тяжелые условия эксплуатации;
- попадание на поверхность рабочих жидкостей и масел;
- манера езды водителя;
- перепады температур.
Необходимо вовремя проводить технические работы.
Сроки замены ременного привода ГРМ
Каждый водитель должен знать, когда нужно менять газораспределительный ремень. Сроки прописаны в инструкции по эксплуатации автомобиля ВАЗ 2108, где рекомендуется проводить замену через 50-60 тыс. км пробега. Но так как условия эксплуатации разные, необходимо время от времени проводить осмотр ремня и вовремя его менять, если обнаружены следующие изъяны:
- трещины и неровности на поверхности;
- наличие следов от масла или охлаждающей жидкости;
- обтрепанные края, отслоение корда;
- отсутствие зубьев;
- невозможность регулировки натяжки.
Признаками плохого состояния ремня является появление посторонних шумов при работе силового агрегата, появление вибрации, трудности при запуске, черный дым в выхлопных газах. Если обнаружены масляные пятна, то следует заменить сальники.
Специалисты рекомендуют одновременно с ремнем менять натяжной ролик. В нем стоят подшипники, смазки которых, как правило, хватает лишь до смены ремня. Также необходимо осмотреть помпу на наличие царапин, сколов, люфта. Если обнаружены эти дефекты, помпу следует заменить. Шкивы распредвала и коленвала тоже должны быть без следов износа и дефектов. Если не выполнить замену расходников с дефектами, через небольшой промежуток времени может потребоваться новый ремонт. При изношенном шкиве ремень будет постоянно сползать и быстро придет в негодность.
Замена ремня ГРМ: пошаговая инструкция
Процедура замены ременной передачи на ГРМ ВАЗ 2108 трудоемкая, но по силам даже начинающему автолюбителю. Необходимо приготовить нужные инструменты и закупить расходные материалы.
Замена ремня ГРМ ВАЗ 2109 1,5 литра 8 клапанов с фото и видео
Старенькая ВАЗ 2109 с двигателем 1,5 8 клапанов, замена ремня ГРМ. А вообще это могла быть и ВАЗ 2114 или 2110, разници в работе ни какой, восьмиклапанный мотор везде одинаковый. Вместе с ремнем поменяем помпу, натяжной ролик и два шкива, распредвала и коленвала. При обрыве ремня ГРМ, клапана на этом двигателе не гнет, но лучше до такого не доводить. Менять помпу и ролик — это обязательное условие, что бы через тысячу километров пробега не разбирать все снова. А вот шкива это решать вам, цена вопроса 150 рублей за пару. Встречались машины где немного погнутый шкив заставлял ремень сползать и постепенно его стирало, уменьшая срок службы. На этой машине ремень стерло в половину.
Мы рекомендуем вам периодически контролировать состояние ремня, чтобы исключить досадные последствия и не искать того, кто дотащит до автомастерской. Замену производить каждые 40 000 километров.
А вот собственно и сам пациент.
Для замены нам понадобится ключ для натяжного ролика, цена вопроса пол сотни рублей. Купить можно в любом автомагазине. А так же набор ключей и головок и два часа свободного времени.
Начинаем
Все что нам понадобится.
Откручиваем три болта на десять крепления защитной крышки ГРМ и снимаем ее.
Далее ослабляем гайку на тринадцать крепления генератора и выкручивая натяжной болт на десять.
Генератор отводим к двигателю и снимаем ремень.
Снимаем защиту двигателя и сливаем антифриз. Выставляем метку распредвала, крутя по часовой стрелки коленвал. Отлив на шкиве должен быть напротив загиба крепления защитной крышки.
Откручиваем болт крепления шкива коленвала. Сажаем помощника в салон и заставляем включить пятую передачу и нажать на тормоз. А сами в это время легко и непринужденно откручиваем болт используя головку на 19 и трубу метра полтора. Закручен должен быть на совесть, а еще некоторые умельцы смазывают его герметиком и ждут после этого добрых слов в свой адрес.
С левой стороны видим датчик положения коленвала. Он понадобится нам для последующей проверки правильности установки ремня ГРМ. Снимаем шкив коленвала и видим совпадение меток.
Откручиваем гайку на 17 натяжного ролика и снимаем его вместе с ремнем. После чего откручиваем болт шкива распредвала и снимаем последний. Аккуратно не потеряйте шпонку. Откручиваем все что крепит защитный металлический щиток, а именно одну гайку на десять и болт крепления крышки, три болта крепления помпы.
Снимаем защитную крышку и помпу. Может выльется антифриз, оставшийся в блоке, если вы его не слили. Аккуратно он сладкий.
Отчищаем все детали от масла и остатков ремня, а также посадочное место помпы от старой прокладки и герметика.
Смазываем герметиком прокладку новой помпы и ставим на место. Ставим металлическую защиту и закручиваем все болты и гайки, крепящие ее. Болты помпы закручиваем равномерно по кругу, после проверяем крутится ли помпа. Недавно принес клиент оригинальную помпу у которой оказались лепестки немного больше и после установки она закусывала. Пришлось доработать болгаркой и несколько раз снимать мерку. Вот такие у нас запчасти.
Проверяем не потерялось ли шпонка на распредвале и ставим шкив. Затягиваем его болт на семнадцать.
А теперь самое интересное – установка нового ремня
Проверяем совпадение всех меток. Ставим ремень сначала на коленвал и помпу. Затем натягиваем правую нисходящею ветвь ремня и одеваем на шкив распредвала и натяжной ролик. Еще раз проверяем все метки и натягиваем ремень роликом. Натяжка считается достаточной если вы, усилием двух пальцев, можете перекрутить самую длинную ветвь ремня максимум на 90 градусов. А проще, берем двумя пальцами за правую ветвь ремня и крутим, если больше чем на 90 это не очень плохо, а меньше очень. Перетянутый ремень быстро износится, а также уменьшит срок службы помпы.
Ставим нижнею защитную пластиковую крышку. А на шкиве коленвала отмечаем двадцатый зуб после пропуска двух зубьев. Считаем против часовой стрелки.
Эта метка соответствует верхней мертвой точки первого цилиндра. Ставим шкив на место и метка должна встать на против датчика положения коленвала. Точнее на против маленького железного сердечника датчика. Иногда он попадает в промежуток между зубьями, это считается допустимым. Затягиваем шкив также как откручивали, при помощи напарника.
Проворачиваем коленвал на два оборота и проверяем метки, тут нам и пригодится наша метка на шкиве.
Если все попало, собираем все что разобрали. Как пишут в умных книжках – установите детали в порядке обратном снятию. Не забываем залить антифриз.
Заводим автомобиль, принимаем поздравления от родных и близких и вперед, на встречу приключениям.
Как поставить новый ремень ГРМ и выставить метки
После того как будет снят старый ремень ГРМ, и проверена помпа можно заниматься установкой нового ремня. Но тут необходимо знать, как правильно его поставить и при этом как выставить метки ГРМ на ваз 2109 инжектор. Стоит помнить, что ремень ГРМ не имеет определенного направления, поэтому все числа указанные на ремне ставят стороной на водителя.
Для проведения таких работ следует заранее подготовить ключи на 17 и 19, а также плоскую отвертку. Если освещение в гараже слабое необходимо подготовить лампу или специальную переноску. В первую очередь устанавливают натяжной ролик, после начинают правильно выставлять весь механизм, то есть метки ГРМ ваз 2109, и делать это нужно строго по представленным меткам. Все работы проводятся в обратном порядке, то есть, сначала надевают ремень на шкив коленчатого вала, но он должен быть надежно закреплен, чтобы избежать смещения. После этого идет установка на распредвал и только после этого на натяжной ролик.
Как правильно выставить метки на ваз 2109 ГРМ:
Как проверить
После выполнения всех рекомендаций приведенных выше, по замене ремня ГРМ, а также выставлению меток, нужно проверить проведенную работу, как это сделать читайте ниже:
Ремень ГРМ сильно перетянут
Также он может очень быстро соскочить и погнуть шпильку на ролике. Для натяжения ремня используют специальный динамометрический ключ, где есть определенный момент вращения. Если он перетянут, то нужно ослабить натяжной ролик, и заново провести работы по натяжению. Здесь стоит помнить, что он должен хорошо перекручиваться с незначительным усилием.
Если есть отклонения, то регулировка проходит путем поворота ролика в обратном направлении. После того как будет отрегулирован ГРМ, можно приступать к установке крепежных болтов на генератор, для этого используется головка на 19, она прокручивает болт на несколько витков по часовой стрелке. Это необходимо проводить для более точного совпадения меток на ремне, и теперь можно приступать к завершающим работам.
Коленчатый вал следует повернуть ключом, для полного контроля меток. Если нет совпадений, или ремень перескочил на несколько зубьев, то произойдет смещение фаз, и силовая установка начнет работать не стабильно. При совпадении всех меток и нормальном натяжении ремня можно пробовать запускать двигатель. Он должен сразу завестись и нормально работать без рывков.
Конечно, проверить натяжение ремня можно только на работающем двигателе, так как на холодном можно проверить, чтобы не было слышно стуков ремня по защитному кожуху. Также стоит сказать простыми словами, что все зубья на ремне должны совпасть со всеми рисками и метками на шестеренках.
После этого можно поставить на место защитный кожух для ГРМ. Вот вроде бы ничего сложного нет, главное понимать и хоть немного разбираться в деталях автомобиля, и все эти процедуры легко провести самостоятельно и не нужно обращаться к специалистам.
Как выставить метки газораспределительного механизма ВАЗ 2109-2108
Для начала необходимо поднять домкратом переднюю правую часть автомобиля, чтобы колесо было вывешенным. Затем откручиваем три болта крепления бокового кожуха, под которым находится механизм ГРМ:
После чего отводим крышку в сторону и снимаем ее, чтобы она нам не мешалась:
Далее нужно переключить рычаг КПП на 4-ю передачу и вращая рукой переднее колесо, следить за звездой распредвала. Необходимо добиться такого момента, когда метка на шестерне будет находиться ровно напротив выступа внутренней крышке. Более наглядно это показано на фото:
Теперь отверткой поддеваем резиновую заглушку в картере сцепления и смотрим в окошко, чтобы метка на маховике также совпадала с прорезью крышки:
Если вдруг метки ГРМ и на маховике ВАЗ 2109-2108 не совпадают, необходимо скинуть ремень с шестерни распредвала, когда он установлен по меткам, и после этого совместить риски на маховике с корпусом, проворачивая коленвал за шкив ключом на 19.
Двигателя автомобилей ВАЗ 2108, 2109, 21099 и их модификаций в приводе ГРМ имеют три пары установочных меток.
Выставить метки привода ГРМ необходимо при замене ремня привода ГРМ, во время установки момента опережения зажигания, при проверке и регулировки тепловых зазоров клапанов, ремонте двигателя и замене его деталей и пр.
Установочные метки привода ГРМ двигателей 21083, 21081, 2108 автомобилей ВАЗ 2108, 2109, 21099
— Метка на шкиву распределительного вала и метка-выступ на задней крышке привода ГРМ

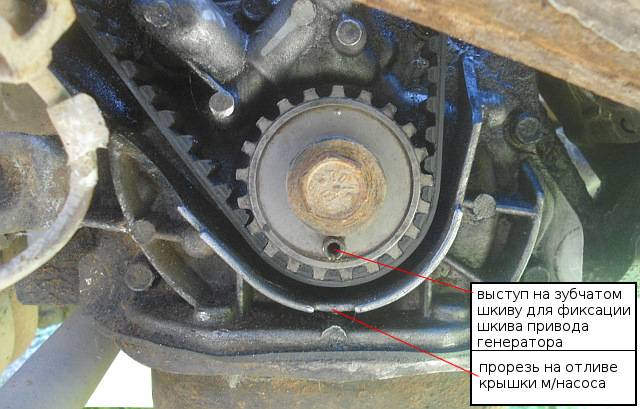

— Метка на шкиву коленчатого вала («звездочке») и отливе крышки корпуса масляного насоса двигателя
На ряде двигателей автомобилей ВАЗ 2108, 2109, 21099 установлен масляный насос без установочной метки на корпусе. В таком случае при выставлении меток привода ГРМ ориентируемся на метки в лючке сцепления и шкиву распредвала.
— Метка на маховике и метка-треугольный вырез шкалы углов опережения зажигания
установочная метка ВМТ на маховике и треугольный вырез на шкале в лючке картера сцепления на ВАЗ 2108, 2109, 21099
Метка на маховике представляет собой длинную неглубокую поперечную риску. При наличии загрязнений на маховике она может быть не видна. Чтобы ее обнаружить нужно постепенно поворачивать маховик и протирать его поверхность тряпкой смоченной в растворителе.
Схема: установочные метки привода ГРМ автомобилей ВАЗ 2108, 2109, 21099 с двигателями 21083, 21081, 2108
установочные метки привода ГРМ двигателей автомобилей ВАЗ 2108, 2109, 21099
Примечания и дополнения
— Для доступа к установочным меткам на шкиву распредвала и задней крышке ГРМ необходимо снять наружную крышку привода газораспределительного механизма двигателя автомобиля. Совмещаем метки вращая коленчатый вал за болт храповика ключом на «19» или большой шлицевой отверткой за зубцы маховика в лючке картера сцепления по часовой стрелке. Вращать ключом за болт крепления шкива распредвала не рекомендуется.
— Для доступа к установочным меткам на шкиву коленчатого вала и корпусе масляного насоса необходимо поддомкратить автомобиль и снять колесо со стороны привода ГРМ. После чего ослабить крепление генератора, сместить его к двигателю (либо ослабить гайку натяжителя, если он имеется) и снять приводной ремень. Далее ключом на «19» отворачивается болт храповика коленчатого вала (при этом маховик фиксируется в лючке картера сцепления за зубцы шлицевой отверткой). Снимаем шкив привода генератора и вворачиваем болт храповика обратно (за него можно вращать весь привод ГРМ).
— Для доступа к установочным меткам на маховике и шкале углов опережения зажигания на автомобилях ВАЗ 2108, 2109, 21099 предусмотрен лючок в картере сцепления закрытый резиновой крышкой. Он расположен под термостатом. Маховик в лючке можно вращать большой шлицевой отверткой за зубцы венца маховика.
Еще статьи по газораспределительному механизму автомобилей ВАЗ 2108, 2109, 21099
Старенькая ВАЗ 2109 с двигателем 1,5 8 клапанов, замена ремня ГРМ. А вообще это могла быть и ВАЗ 2114 или 2110, разници в работе ни какой, восьмиклапанный мотор везде одинаковый. Вместе с ремнем поменяем помпу, натяжной ролик и два шкива, распредвала и коленвала. При обрыве ремня ГРМ, клапана на этом двигателе не гнет, но лучше до такого не доводить. Менять помпу и ролик — это обязательное условие, что бы через тысячу километров пробега не разбирать все снова. А вот шкива это решать вам, цена вопроса 150 рублей за пару. Встречались машины где немного погнутый шкив заставлял ремень сползать и постепенно его стирало, уменьшая срок службы. На этой машине ремень стерло в половину.
Снятие ремня и натяжение
Обратите внимание на то, что необходимо вместе с ремнем менять натяжной ролик. Чтобы снять ремень привода, вам потребуется при помощи ключа на 17 выкрутить гайку с ролика
Только после этого можно снять ремень. Перед установкой новых элементов внимательно посмотрите, совпадают ли метки на шкивах. Всего их три, одна из них находится на маховике. Вторую можно найти с обратной стороны коленчатого вала — на шкиве. И последняя располагается на шкиве распределительного вала.
Только лишь после совмещения всех меток можно устанавливать новый ремень газораспределительного механизма и производить его натяжку. Нормальное состояние ремня контролируется по степени проворачивания той его стороны, которая расположена ближе к радиатору. В идеале он должен провернуться на 90 градусов при не очень большом усилии. После завершения регулировок затяните гайку натяжного ролика и соберите весь узел в обратной последовательности.
