Замена помпы ВАЗ 2110 8 и 16 клапанов

Симптомы неисправности

Признаков поломки помпы несколько, причем они могут быть явно выраженными, или же определить неисправность можно только после диагностики.

Сейчасчитают Lada Largus FL 2021 в новом кузове или все новое еще не забытое старое

Chevrolet Niva: удачная покупка или головная боль, стоит ли покупать на вторичном рынке?

23.1k

Сигналами же о том, что водяной насос пришел в негодность, являются:

  • Повышенная шумность при работе мотора со стороны ремня ГРМ, возможен писк;
  • Постоянное и значительное уменьшение уровня охлаждающей жидкости в расширительном бачке и следы подтеков охлаждающей жидкости со стороны приводного шкива коленчатого вала;
  • Сильный люфт насоса.

Как видно из списка, все эти признаки дает сильный износ подшипника и сальников.

Некоторые утверждают, что неисправность помпы ведет к повышению температуры при работе силовой установки.

Но это бывает в очень редких случаях, когда из-за коррозии лопасти крыльчатки практически полностью разрушаются. Из-за этого помпа просто физически не может придавать движение жидкости.

Но такая неисправность – единичные случаи, в целом же, повлиять на температурный режим помпа не может из-за того, что она постоянно находится в движении.

Но и игнорирование проблемы с работой насоса тоже ни к чему хорошему не приведет.

В лучшем случае подшипник и сальники настолько износятся, что вообще не будут препятствовать вытеканию охлаждающей жидкости.

А поскольку в корпусе помпы есть дренажное отверстие, то через него антифриз уйдет быстро, а это уже действительно может привести к перегреву мотора.

Значительно хуже, если подшипник из-за сильного износа разрушиться и приведет к заклиниванию помпы.

Результатом этого является порыв ремня и возможное столкновение клапанов с поршнями. А это уже – капитальный дорогостоящий ремонт силовой установки.

Рекомендуется.

Проверять помпу каждый раз, когда производится замена приводного ремня. Ну, и при появлении любого из признаков неисправности, следует сразу же проверить состояние насоса, и при надобности его заменить.

Здесь отметим, что повышенный гул и писк может давать не только насос, а и натяжной ролик, поэтому необязательно причиной шума является помпа.

Но при выявлении несправного элемента стоит проверять обе указанные детали. Благо, они располагаются рядом, поэтому определить, что стало причиной повышенного шума помпа или ролик, несложно.

Замена помпы на ВАЗ 2110/11/12

Автомобили ВАЗ десятого семейства выпускаются с 8- и 16-клапанными двигателями. Алгоритм замены помпы не зависит от количества клапанов.

Выбор помпы

При покупке новой помпы следует придерживаться следующих правил:

Следует выбирать надёжного производителя, отдавая предпочтение известным брендам и избегая дешёвых подделок.
Нужно обращать внимание на каталожный номер изделия — 21081307010 для ВАЗ 2110/11/12.
Изделие должно иметь заводскую упаковку с характерными для каждого производителя товарными знаками и голограммами.
В комплекте с помпой всегда должна поставляться прокладка.
В упаковке должен иметься гарантийный талон, позволяющий при обнаружении дефектов обменять или вернуть помпу.

Качественная помпа должна в комплекте иметь не только заводскую упаковку, но и гарантийный талон с прокладкой

Стоимость новой помпы для 8-клапанного двигателя начинается от 800 руб., а для 16-клапанного — от 1 тыс. руб. В автосервисе работа по замене помпы оценивается примерно в 1 тыс. руб. Наибольшей популярностью пользуются водяные насосы производства ТЗА и HEPU.

Расположение помпы

На ВАЗ 2110/11/12 водяной насос расположен на блоке цилиндров с правой стороны. Это обусловлено конструктивными особенностями газораспределительного механизма, так как крыльчатка начинает вращаться только после запуска двигателя и ремня ГРМ. То есть конструкция механизма газораспределения изначально предполагает использование помпы.

Водяной насос входит в состав механизма газораспределения и устанавливается с правой стороны блока цилиндров

Необходимые инструменты

Для замены помпы потребуется минимальный набор стандартных инструментов:

  • рожковый ключ на 17;
  • головка на 10;
  • удлинитель;
  • вороток.

Для замены помпы потребуется минимальный набор стандартных инструментов

Порядок замены помпы на ВАЗ 2110/11/12

Замена помпы не требует полного обновления ОЖ. Однако временное опустошение системы охлаждения необходимо для сброса давления в системе. Это сводит возможность получения травм к минимуму. Более того, остатки ОЖ в процессе работ будут вытекать из посадочного места помпы.

После замены помпы заливать новый тосол рекомендуется в тех случаях, если ресурс старой ОЖ уже выработан. В противном случае система заполняется слитой перед ремонтом ОЖ.

Заменить водяной насос на ВАЗ 2110/11/12 сможет даже неискушённый автовладелец. Для этого необходимо выполнить следующие действия:

  1. Автомобиль устанавливается на ровной поверхности.
  2. Поднимается капот и отсоединяется минусовая клемма аккумулятора.
  3. Откручивается крышка расширительного бачка.

    Для сброса остаточного давления откручивается пробка расширительного бачка

  4. Под двигатель напротив сливного отверстия подставляется ёмкость для ОЖ.
  5. Ключом на 13 откручивается сливной болт. Когда ОЖ стечёт, болт закручивается обратно.

    Для слива охлаждающей жидкости ключом на 13 отворачивается болт и подставляется ёмкость

  6. Ключом на 10 отворачиваются болты крепления пластикового кожуха привода ГРМ. Кожух снимается.
  7. Чтобы не сместились фазы газораспределения, нужно правильно выставить метки. Ключом на 19 проворачивается болт крепления шкива коленвала. Он вращается до совмещения меток на заднем кожухе привода ГРМ с метками на звёздочке распредвала.

    При замене ремня ГРМ следует правильно выставить метки

  8. Чтобы шкив коленвала не проворачивался, между его зубьев вставляется плоская отвёртка.
  9. Ключом на 17 отворачивается болт крепления звёздочки распределительного вала. Звёздочка снимается.

    Для снятия звёздочки распредвала понадобится накидной ключ на 17

  10. Ключом на 17 ослабляется ролик натяжения. Снимается ремень ГРМ и сам ролик.

    Для снятия помпы необходимо снять ролик натяжения, ремень ГРМ и звёдочку распредвала

  11. Головкой на 10 откручивается крепления металлической защитной крышки ремня ГРМ.

    Головкой или ключом на 10 отворачивается крепёж защитной крышки

  12. Головкой на 10 отворачиваются три болта крепления помпы. Снимается защитная крышка.

    Отвернув болты крепления, снимается защитная крышка механизма ГРМ

  13. Вынимается помпа вместе с прокладкой.

    После снятия крышки помпа вынимается из посадочного места

  14. С посадочного места удаляются загрязнения и остатки прокладки. Место протирается ветошью.

    После демонтажа помпы с посадочного места нужно убрать остатки старой прокладки и удалить загрязнения

  15. На посадочное место устанавливается новая прокладка, предварительно обработанная с обеих сторон герметиком, а на неё — новая помпа.

    Перед установкой новой помпы прокладка обрабатывается герметиком

  16. Сборка производится в обратной последовательности.

Процесс замены помпы (водяного насоса)

Общий вид водяного насоса производства АвтоВАЗ

Итак, прежде чем приступить непосредственно к замене помпы на 16-клапанном ВАЗ 2112 необходимо собрать некоторый инструментарий. Из инструментов понадобится: ключ на 10 и 17, плоская отвертка, зажимной механизм ГРМ, молоток, ветошь, охлаждающая жидкость 2 литра, емкость для слива ОЖ с системы.

Теперь, когда все имеется, можно приступить непосредственно к процессу. Рассмотрим, подробную инструкцию по замене водяного насоса:

  1. Лучше всего, когда имеется яма или подъемник, что упростит процедуру, но за неимением будем менять непосредственно в гараже.
  2. Проводим демонтаж переднего правого колеса.

Для удобства замены снимаем переднее правое колесо с автомобиля

Откручиваем гайку шкива коленчатого вала, которые в последствии снимется

Фиксация распределительных валов от проворачивания, чтобы не нарушить фазы газораспределения

Открутив ролик ГРМ, ослабим ремень

Демонтируем шкив коленчатого вала

Общая схема разборки ГРМ

Откручиваем болты крепления и демонтируем насос

Причины замены

Теперь, рассмотрим причины возникновения неисправности, а также признаки, по которым можно понять, что узел не пригодный для использования.

Итак, признаки неисправности водяного насоса:

  • Шум подшипника или «цокот» в районе помпы.
  • Повышение температуры охлаждающей жидкости (может быть виновен не работающий ДТОЖ, диагностика и его замена).
  • Подтеки, которые выходят со стороны водяного насоса. Пробой прокладки или износ подшипника.

Теперь, рассмотрим причины выхода из строя помпы:

  • Износ подшипника или вала водяного насоса , что приводит к плохой циркуляции жидкости или подтекам.
  • Пробой прокладки вследствие износа.
  • Износ вала также может стать причиной того, что он будет проворачивать и соответственно не будет достаточной циркуляции, что приведет к большому нагреву.
  • Износ шкива , что будет видно по износу ремня.

Причины и признаки названы, поэтому любой автомобилист сможет провести диагностику этой системы своими силами.

Выбор, цена и некоторые рекомендации

Итак, к выбору водяного насоса на ВАЗ 2112 стоит относить тщательно, поскольку от этого узла зависит нормальное функционирование системы охлаждения. Так, если вовремя не провести замену помпы, то можно не только закипеть в пути, но и остаться без циркуляции, но еще и получить прогиб и деформацию головки блока цилиндров .

Современный рынок запасных частей имеет достаточно большое количество подделок, особенно это касается запасных частей ходовой и элементов системы охлаждения. Так, при выборе помпы необходимо посмотреть наличие соответствующих документов, голограмм и сертификатов.

Оригинал

2112-1307010 – это оригинальный каталожный номер водяного насоса производства АвтоВАЗ. Эта деталь непосредственно создана для этого автомобиля с 16-клапанным механизмом. Стоимость детали составляет 1500 руб .

Аналоги

Теперь, рассмотрим, аналоги оригинальной детали, которой рекомендовано устанавливать на ВАЗ 2112. Все они получили высшие отзывы потребителей, имеют соответствующие сертификаты, а также идеально становятся по посадочным креплениям.

Наименование производителяКаталожный номерЦена в рублях
WeberWP 21101000
Master-sport622-N-PR-PCS-MS1100
FenoxHB1003L11200
DolzL-1251300
SCTSQ 0061350
FinwhaleWP1101400
Magneti marelliWPQ 05801500
StarlineVP LA1031500
PilengaWP-P 21121600
CoramWP21121700
KronerK2020122000
Ruville672122200
BugattiPA 64023000

Водяной насос производства Фенокс

Тюнинг

Для повышения производительности двигателя и увеличению ресурса можно устанавливать тюнинговые запасные части. Как показывает практика и опыт, модернизированные запасные части имеют больший ресурс, чем стандартные.

Конечно, стоимость их составляет около 3000 рублей, что в два раза дороже стандартной детали, но при этом они имеют меньший шкив, что позволяет двигателю проводить циркуляцию жидкости быстрее. Это, в свою очередь способствует более качественному охлаждению системы.

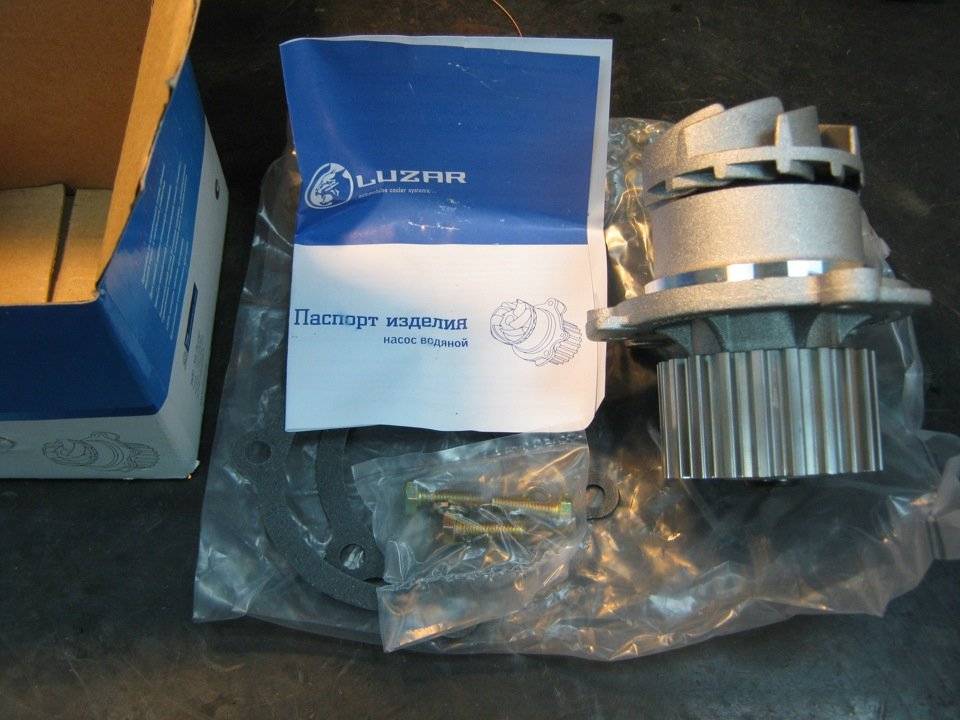

Тюнинг версия помпы производства Лузар

Двигатель любого автомобиля, никогда не сможет стабильно работать без оптимального функционирования системы охлаждения. Циркуляцию охлаждающей жидкости внутри двигателя обеспечивает специальный насос или (помпа – прим.), которая расположена в узле привода газораспределительного механизма (ГРМ). Случается, так, что элемент выходит из строя и ему требуется замена. В этой статье мы подробно расскажем об этом.

На видео показан процесс замены помпы на ВАЗ-2112, обычно помпу пеняют вместе с ремнём ГРМ при плановых регламентных работах:

Последовательность замены на 8-клапаном двигателе

Имея все это, можно приступать к замене:

Автомобиль желательно установить на смотровую яму и выдомкратить переднее правое колесо. Но это не всегда возможно, поэтому в крайних случаях, достаточно просто вывернуть руль вправо до упора. После этого снимаем защиту подкрылка правого переднего колеса;
С двигателя снимаем декоративную панель и откручиваем абсорбер, чтобы не мешал. При этом проводку и трубки отсоединять от него не нужно, достаточно после откручивания его прибрать в сторону. Охлаждающую жидкость можно слить сразу или же потом;
Откручиваем болты крепления пластикового защитного кожуха приводного ремня. После этого можно провести диагностику состояния помпы. Для этого достаточно завести мотор и посмотреть на нее – если явно заметен люфт при ее вращении, она однозначно подлежит замене.

Устанавливаем на первом цилиндре ВМТ. Для этого проворачиваем коленчатый вал по часовой стрелке до совмещения меток на шестерне ГРМ с выступом на защитном экране, установленного за этой шестерней. После проверяем правильность установки ВМТ. Для этого на корпусе сцепления снимаем заглушку смотрового окошка.
Удостоверяемся, что на маховике и корпусе метки тоже совпали.
При этом контроль совпадения нужно вести по маховику, а не шестерне распредвала (допускается небольшое несовпадение меток на распредвалу);

Послабляем крепление генератора, подаем его к двигателю и снимаем его приводной ремень;
Снимаем шкив коленчатого вала. Для этого можно пойти несколькими путями: застопорить коленчатый вал посредством мощной отвертки, установленной в зубья маховика и упирающейся в корпус, или же попросить кого-то включить 4-передачу на КПП и выжать тормоза. Оба этих способа хороши, и решать, какой использовать – вам;

После снятия еще раз проверяем совпадение меток, при надобности поправляем их. Послабляем гайку крепления натяжного ролика, чтобы снять натяжение с ремня. Аккуратно снимаем ремень сначала с шестерни ГРМ, а затем – с коленчатого вала, откручиваем натяжной ролик;

Снимаем шестерню ГРМ. Для этого через технологическое отверстие при помощи ключа упираемся в болт крепления заднего экрана, чтобы зафиксировать ее, после чего ключом послабляем болт. Затем еще раз проверяем совпадение меток, при надобности все поправляем, откручиваем болт полностью и снимаем шестерню

Стягивать ее нужно аккуратно, поскольку на валу имеется шпонка – важно не потерять ее;

Откручиваем все болты и гайки крепления заднего экрана, которые внизу являются еще и креплением помпы. Если охлаждающая жидкость не слита, то перед тем, как откручивать болты крепления, под двигатель нужно поставить широкую емкость;
Выкрутив болты, снимаем экран и легкими постукивающими движениями срываем насос с места;
Перед установкой новой помпы обязательно ее посадочное место тщательно очищаем ножом, чтобы удалить остатки старой прокладки

Нужно это для того, чтобы после сборки не было перекоса помпы, это будет приводить к постоянным быстрым износам приводного ремня;
Перед посадкой нового насоса его прокладку с обеих сторон смазываем герметиком и даем ему немного времени для подсыхания (10 минут);
Ставим на место помпу, затем экран и только после этого закручиваем болты их крепления. Далее уже сборка производится в обратной последовательности. При этом важно проверять совпадение меток. После установки ремня выполняем его натяжку.
Далее проверяем правильность сборки – прокручиваем коленчатый вал несколько раз, а затем снова совмещаем метки. Если при этом метки на ГРМ с выступом и маховике с корпусом совпали, значит, все собрано правильно и можно дособирать двигатель и заливать охлаждающую жидкость. Если же они не совпадают, то придется устанавливать метки на маховике, снимать ремень, доводить метки на шестерне ГРМ и надевать ремень.

Особенности замены патрубка на помпе

Из-за того, что давление нестабильно, в системе охлаждения часто деформируются шланги для поступления или отвода жидкости. Если патрубок вздут, на нем появились трещины, то резина может «выстрелить».

Чтобы поменять патрубки на помпе, следует:

  • ослабить фиксатор хомута;
  • удалить хомуты и патрубки;
  • убрать крепеж;
  • убрать подкапотный патрубок;
  • снять патрубки.

На большинстве современных авто в заводских цехах устанавливают помпу №2, поэтому мотор на них легко охлаждается при повышенных нагрузках. На ВАЗ Х поколения дополнительный агрегат монтируется для того, чтобы оптимизировать работу печки в зимний период.

Правила разборки насоса для прогона жидкости

Когда насос снимут с автомобиля, его следует разобрать, почистить, заменить проблемные детали:

  • потереть изделие ветошью;
  • выкрутить насосный шкив;
  • выдернуть кольцо для упора;
  • удалить подшипники с коленвала;
  • убрать крыльчатку;
  • промыть помпу бензином.

Чаще всего придется заменять сальник, для чего с вала удаляется ветхая прокладка, убираются наслоения с места посадки, убирается сальник. До того, как будет установлен уплотнитель из резины, нужно помазать жидкостью для охлаждения, чтобы он притерся.

Вышедшие из строя подшипники можно заменить поштучно, а можно просто поменять весь валом. На место старого вала потребуется легко вбить новый вариант.

Замена помпы

После подготовительных действий, таких как: поиск гаражного бокса (если нет в личном пользовании), подготовка ключей (рожковых торцевых), приобретение запчастей и охлаждающей жидкости – можно браться за работу.

Чтобы наиболее кратко и понятно объяснить, как поменять помпу на ВАЗ 2110, опишем процесс в виде пошаговой инструкции:

  1. желательно установить машину над смотровой ямой. Как вариант, подойдёт эстакада;
  2. слесарные работы рекомендуется осуществлять на обесточенном автомобиле, поэтому следует открутить минусовую клемму от аккумуляторной батареи;
  3. снимаем крышку расширительного бачка, это исключит образование вакуума в системе охлаждения;
  4. под двигатель следует установить 5-литровую ёмкость (не менее) для слива ОЖ, так как рекомендуется менять помпу, когда на автомобиле ВАЗ 2110 почти полностью слит тосол или антифриз. В противном случае, при изъятии насоса из посадочного места, содержимое системы беспорядочно выльется наружу;
  5. на задней части блока есть пробка рубашки ОЖ, которую следует выкрутить ключом на 13 мм и слить жидкость в подставленную под двигатель ёмкость. Пробку закрутить обратно;
  6. далее, следует открутить кожух привода ГРМ (ключом на 10 мм), закреплённый на три болта;
  7. отсоединить кожух и отложить его в сторону;
  8. необходимо установить механизм газораспределения в верхнюю мёртвую точку по меткам. Переместив рычаг КПП в нейтральную передачу, следует вращать шестерню распредвала за болт крепления (ключ на 19 мм) до совмещения меток на внутреннем кожухе привода ГРМ;
  9. предстоит сверить риску на маховике: снимите резиновую заглушку в верхней части картера с правой стороны двигателя и фонариком подсветите в проем;
  10. правильное положение следует зафиксировать, вставив в шестерню распредвала металлический стержень или мощную отвёртку;
  11. отпускаем гайку ролика (ключ на 17мм) и натяжным ключом поворачиваем механизм ролика против часовой стрелки, уменьшая натяжку ремня;
  12. далее снимаем ремень и ролик;
  13. откручиваем болты внутреннего кожуха привода ГРМ (2шт) и болты помпы (3шт). Удобнее работать торцевым ключом (головкой) 10 мм;
  14. снимаем кожух и убираем его в сторону;
  15. шлицевой отвёрткой поддеваем край помпы и вытягиваем её из посадочного места;
  16. монтажное место необходимо очистить перед установкой нового насоса;
  17. новую прокладку насоса, допускается смазать с обеих сторон тонким слоем высокотемпературного автомобильного герметика;
  18. вставьте новый насос в посадочное место и закрутите болты крепления;
  19. далее, необходимо вернуть демонтированные детали на место, соблюдая обратный порядок. После установки нового комплекта: помпа, ремень и ролик ГРМ, можно рассчитывать на определённый ресурс деталей, заявленный заводом изготовителем.
  1. После окончательной сборки, необходимо залить охлаждающую жидкость в систему до установленного уровня. Запускаем двигатель и прогреваем его до рабочей температуры. Все шланги должны быть горячими, а при их сжатии, рука будет чувствовать внутреннюю циркуляцию. Это показатель правильной работы системы охлаждения.

Как снять помпу с машины

Разумеется, ремонтные работы необходимо будет проводить на насосе, который уже демонтирован с мотора. Порядок снятия помпы:

  1. Убедиться, что двигатель остыл.

  2. Выкрутить пробку для слива тосола (пробка располагается на блоке мотора). Чтобы слить охлаждающую жидкость полностью, необходимо также выкрутить сливную пробку и из радиатора.

  3. Отсоединить топливные магистрали от помпы.

  4. Ослабить рейку натяжения ремня генератора, чтобы было удобнее снимать сам ремень.

  5. Выкрутить три болта, которыми помпа крепится к шкиву генератора.

  6. Снять шкив.

  7. Далее открутить гайки, которыми помпа крепится к корпусу двигателя.

  8. Вытащить помпу из-под капота.

Необходимо подложить под шланги ветошь, так как при отсоединении магистралей из них неизбежно польётся тосол

Как разобрать помпу

Для того чтобы отремонтировать водяной насос, потребуется сначала разобрать его на составные части. При этом рекомендуется придерживаться следующего регламента работы:

  1. Открутить шкив помпы с вала.

  2. Вытащить упорное колечко.

  3. Выбить подшипник с вала.

  4. Вытащить сам вал из корпуса.

  5. Отсоединить от корпуса крыльчатку.

  6. Вытащить сальник.

Отсоединение крыльчатки производится гаечными ключами, так как она крепится к корпусу болтовыми соединениями

Замена подшипника на ВАЗ-2107

Снять старый и надеть новый подшипник довольно сложно, необходимо уметь пользоваться специальным приспособлением — гидравлическими тисками для работы с валами.

Сами автовладельцы рекомендуют не выбивать старые подшипники и вставлять новые, так как нет гарантии успеха этой процедуры. Проще всего сразу купить вал с подшипниками в сборе и вогнать его в корпус помпы.

При выбивании старого подшипника можно повредить целостность вала, поэтому безопаснее покупать вал уже в сборе

Замена сальника

Сальник — это прокладка, промежуточный элемент. Чаще всего автовладельцам приходится осуществлять замену именно сальника, так как течь тосола образуется в этом месте в первую очередь. Сальник является резиновым изделием и быстро изнашивается.

Маленькое резиновое кольцо с металлической каймой призвано обеспечивать герметичность работы помпы

Как поменять крыльчатку

Крыльчатка изнашивается в процессе длительной эксплуатации. Собственно говоря, лопасти крыльчатки как раз и обеспечивают циркуляцию тосола по всей системе и быстро теряют свою изначальную форму. В связи с этим циркуляция жидкости становится менее интенсивной, двигатель не получает того количества тосола, который необходим для качественного охлаждения.

Крыльчатка фиксируется к корпусу насоса несколькими болтами. Для демонтажа старой крыльчатки достаточно просто открутить болты и снять её. Для фиксации нового изделия рекомендуется использовать новые болты.

Монтаж новой крыльчатки занимает 2 минуты, так как крепится она к корпусу помпы на 4 болтах

Замена шкива

Шкив — это важнейший опорный элемент помпы. Если на нём имеются следы износа, то лучше сразу же произвести замену. При этом процедура выполняется на самом автомобиле:

  1. Переднюю часть машины поставить на домкрат (или загнать авто на смотровую яму).

  2. Ослабить ремень генератора.

  3. Открутить болты, которыми фиксируется шкив к кузову.

  4. Открутить болты, которые держат шкив в устройстве корпуса.

  5. Вытащить изделие.

Такое изделие невозможно использовать в устройстве автомобиля

Установка новой помпы

Сборка – это не менее ответственное дело, в процессе нужно соблюдать некую последовательность:

  • сначала нужно установить новую водяную помпу на своё место;
  • далее устанавливается пластиковый кожух;
  • закрепляются шкивы распредвалов на свои места;
  • одевается ремень ГРМ;
  • ремень ВАЗ 2110 одевается по нанесённым ранее меткам на распредвале;
  • колесом проворачивается двигатель, корректируется правильная натяжка и положение ремня.

Примечание! После установки нужно долить антифриз либо другую ОЖ.

После проведённых действий можно проверять работу.Обычно, процесс замены помпы своими руками занимает около трёх часов времени. Если всё было выполнено так, как того требует инструкция, проблем не должно возникнуть. Таким образом, можно будет неплохо сэкономить, ведь цена на услуги данного типа в автосервисах довольно высокая.

Помпой на ВАЗ 2110 является насос, перегоняющий охлаждающую жидкость. Это важный элемент системы охлаждения мотора. Устройство необходимо для нагнетания ОЖ, что обеспечивает циркуляцию охладителя по контурам.

Конструктивными элементами насоса являются:

  • Подшипник;
  • Крыльчатка;
  • Корпус;
  • Шестеренки привода.

На ВАЗ 2110 помпа располагается справа от блока цилиндров по ходу движения под крышкой ремня механизма газораспределения. Насос работает за счет вращения ремня ГРМ, приводящий в движение шестерню привода.

Советы по выбору

Теперь немного по выбору помпы. Сейчас рынок автомобильных запчастей предлагает широчайший выбор данного узла самых разных производителей. Но, к сожалению, имеется и очень много подделок.

Выбирая водяной насос, предпочтение желательно отдать изготовителю, который является поставщиком своей продукции на автомобильный завод.

Перед покупкой необходимо осмотреть упаковку насоса – она должна быть из твердого картона, с нанесенной информацией, указывающей характеристики узла, а также данные производителя. Обязательно должна быть голографическая наклейка.

Внутри, помимо узла должна иметься прокладка под него и болты крепления (но не всегда), а также гарантийный талон.

Внимание необходимо обратить и на саму помпу – при проверке не должно наблюдаться люфтов, а при вращении – подклиниваний и заеданий. Многие производители модернизируют помпы, особенно это касается лопастей

Многие производители модернизируют помпы, особенно это касается лопастей.

В данном случае ищите отзывы водителей на форумах про данную модель устройства, в большинстве случаев вы получите правдивую информацию.

Замена помпы на 8-клапанной ВАЗ-2110, 2111, 2112

Помпа (насос охлаждающей жидкости) – один из основных элементов системы охлаждения двигателя внутреннего сгорания. Она служит для нагнетания охлаждающей жидкости в системе, тем самым, обеспечивая ее циркуляцию и охлаждение всего мотора. Конструкция насоса состоит из корпуса, крыльчатки, подшипника и шестерни привода.

В автомобилях ВАЗ 2110 (8 клапанов) помпа расположена с правой стороны блока цилиндров двигателя (по ходу движения) под крышкой ремня газораспределительного механизма.

Она приводится в действие непосредственно ремнем ГРМ, который двигаясь, вращает приводную шестерню.

Основные неисправности

Признаками неисправной помпы являются:

  • гул или шелест в районе привода ГРМ;
  • подтекание охлаждающей жидкости из посадочного места помпы;
  • механические повреждения ремня ГРМ (съеденные зубья, расслаивание, растрескивание).

Главной неисправностью насоса охлаждающей жидкости является выход из строя его подшипника, что может быть вызвано его износом или неправильной регулировкой натяжения ремня ГРМ. При выявлении этой неполадки насос подлежит замене.

Помпу рекомендуется менять вместе с ремнем ГРМ и натяжным роликом каждые 50 тыс. км пробега, а также при выявлении признаков, свидетельствующих о ее выходе из строя. Если своевременно не заменить насос охлаждающей жидкости, это может привести к:

  • повреждению и обрыву ремня ГРМ, вследствие чего придется ремонтировать, или менять головку блока цилиндров вместе с газораспределительным механизмом, а также детали поршневой группы;
  • перегреву двигателя, что чревато повреждением резиновых коммуникаций системы охлаждения, прокладки ГБЦ и клапанной крышки, деталей поршневой группы.

Цена помпы на восьмиклапанный двигатель ВАЗ 2110 составляет 700-1000 рублей. Стоимость ремонтных работ на станции техобслуживания – около 1000 рублей. Но за работу переплачивать необязательно. Заменить помпу можно и самостоятельно.

При покупке насоса обязательно обратите внимание на:

  • производителя запчасти (ни в коем случае не покупайте детали незнакомых брендов);
  • каталожный номер запчасти (штатная помпа для восьмиклапанника имеет номер 21081307010);
  • наличие заводской упаковки;
  • наличие в комплекте прокладки;
  • наличие гарантийного талона на изделие.

Самостоятельная замена помпы на ВАЗ 2110 (8 клапанов)

  1. Установите автомобиль на смотровую яму или эстакаду.
  2. Откройте капот, отключите питание, сняв провод с минусовой клеммы аккумулятора.
  3. Откройте крышку расширительного бачка.
  4. Спуститесь в яму, подставьте под блок цилиндров емкость с широким горлом (не менее 5 л).
  5. Открутите пробку для слива охлаждающей жидкости (ключ на 13), и слейте ее. Закрутите сливную пробку обратно.
  6. Открутите 3 болта крепления кожуха привода ГРМ (ключ на 10).
  7. Снимите кожух.
  8. Установите коленвал в положение верхней мертвой точки первого цилиндра. Для этого выключите передачу и проверните ключом на 19 болт, фиксирующий шкив генератора до совпадения метки шестерни распредвала с меткой на заднем кожухе привода ГРМ.
  9. Проверьте совпадение меток на маховике и картере сцепления. Для этого выньте резиновую заглушку на картере справа от блока цилиндров.
  10. Зафиксируйте коленчатый вал в таком положении, вставив в зубья маховика большую шлицевую отвертку.
  11. Ослабьте гайку, фиксирующую натяжной ролик (ключ на 17), и проверните его специальным ключом против часовой стрелки, ослабляя натяжение ремня ГРМ.
  12. Снимите ремень и натяжной ролик.
  13. Открутите 5 болтов крепления нижнего кожуха привода ГРМ, в т.ч. и 3 болта, фиксирующих помпу (головка или торцевик на 10). Снимите кожух.
  14. Поддев отверткой корпус помпы, вытяните ее. Зачистите поверхность посадочного места от фрагментов старой прокладки.
  15. Смажьте прокладку с обеих сторон автомобильным герметиком, усадите ее на корпус нового насоса.
  16. Установите новый насос на место.
  17. Сборочные работы проведите в обратном порядке. Будет лучше, если вместе с помпой вы замените и ремень, и натяжной ролик. Так вы будете точно знать ресурс всех этих деталей.
  18. Осуществляя установку ремня ГРМ, проверьте его натяжение, провернув одно из его полей по горизонтали. Правильным считается натяжение, при котором ремень можно провернуть усилием пальцев не более чем на 90 градусов.

Заключение

Осуществив сборку, залейте охлаждающую жидкость до нужного уровня. Запустите двигатель и прогрейте его до рабочего состояния. Проверьте работу помпы, сжав верхний патрубок радиатора. При сжатии вы должны почувствовать, как двигается жидкость.

Это значит, помпа работает

Обратите внимание на температуру охлаждающей жидкости, а также на своевременность включения вентилятора охлаждения. Если все работает, как положено, значит, неисправность была успешно устранена

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
