Лада Гранта: ремень ГРМ и его замена

Опасность неисправности ремня ГРМ для двигателя

Обрыв привода ГРМ чреват серьезными последствиями. Как минимум, откажет двигатель. И лучшим способом устранить эту неисправность будет только обращение в автосервис.

Степень тяжести последствий этой поломки зависит от того, предусмотрен ли подобный случай производителем двигателя. На некоторых моделях при обрыве ремня клапаны сталкиваются с поршнями в камере сгорания. Происходит разрушение этих элементов, после чего двигатель может стать не пригодным для ремонта.

Некоторые производители изготавливают в поршнях выемки под клапаны или делают камеру сгорания особой формы на случай обрыва ремня. В таких моторах «встречи» не происходит. И все, что нужно — это установить новый ремень и правильно настроить фазы газораспределения.

Автосервис «Авто-Мастер» (ворота № 5) заменит неисправный ремень ГРМ на вашем автомобиле с письменной гарантией качества выполненных работ! Записывайтесь к нам по номеру +7 (905) 378-74-22 или с помощью формы ниже.

Ремень привода газораспределительного механизма (ГРМ) любого современного двигателя, как правило, рассчитан на небольшой срок службы. В среднем он работает 50-100 тыс. км пробега, после чего требует замены вместе с натяжными роликами, а нередко также с водяной помпой и шкивами. Сроки замены этой важнейшей детали строго регламентированы и прописаны в инструкции по эксплуатации каждого конкретного автомобиля. Однако, слепо следуя рекомендациям производителя, можно не заметить надвигающуюся беду и нарваться на серьёзный и дорогостоящий ремонт мотора. Существует несколько признаков, что ремень ГРМ нужно срочно сменить на новый.

Почему нужно менять ремень ГРМ

Для начала разберёмся, что такое ремень ГРМ и почему его надо менять. Эта недорогая и несложная, на первый взгляд, деталь нужна для того, чтобы синхронизировать работу системы зажигания с ходом поршней и клапанов. Зубчатый ремень вращается на шкивах коленчатого и распределительного (или распределительных) валов, параллельно приводя в движение водяной насос. Он имеет многослойную усиленную структуру и состоит из резины и нейлоновой основы. Правильное натяжение ремня задаётся специальным роликом. При обрыве ремня ГРМ на большинстве современных автомобилей впускные и выпускные клапаны встречаются с поршнями. Происходит серьёзная поломка, не совместимая с дальнейшим движением и требующая сложного дорогостоящего ремонта.

Сроки замены резинотехнического изделия и сопутствующих компонентов зависят не только от марки и модели конкретного автомобиля, но и от условий эксплуатации, которые в нашей стране весьма суровые. Однако это не мешает некоторым брендам устанавливать на свою продукцию запредельные сроки эксплуатации ремня ГРМ. К примеру, на отечественных «Ладах» данная операция должна осуществляться раз в 180 тыс. км. Эта цифра выглядит, мягко говоря, завышенной. Для сравнения, на автомобилях Renault даже самые качественные ремни от лучших мировых производителей работают 60 тыс. км в России и 120 тыс. км в условиях Европы. Эксперименты с несоблюдением этого регламента чреваты большими неприятностями.

Признаки износа ремня ГРМ

Главной проблемой, мешающей своевременно заметить надвигающуюся беду и предотвратить обрыв привода ГРМ, является затруднённый доступ к детали: в отличие от ремня навесных агрегатов, этот ремень тщательно закрыт всевозможными кожухами. Чтобы выполнить ревизию, нередко требуется частичная разборка двигателя, выполнить которую большинство автовладельцев не в состоянии. Однако помимо надрывов и трещин, видимых визуально, есть и иные симптомы надвигающейся беды. Мы попробуем перечислить наиболее часто встречающиеся.

1. Большой возраст ремня

В основном срок службы ремня ГРМ определяется пробегом автомобиля. По прошествии нескольких десятков тысяч километров он в обязательном порядке подлежит замене. Однако есть одно «но»: для этой детали критичен ещё и возраст — в среднем ремень сохраняет свои свойства не более пяти лет, после чего начинает терять эластичность и трескаться вне зависимости от пробега. Водителям, которые ездят на автомобиле относительно редко, стоит внимательно отнестись к данному моменту. Ремень состоит из материалов, подверженных быстрому старению, а значит, шутить с его возрастом не стоит. По той же причине рекомендуем в обязательном порядке менять ремень ГРМ на приобретаемых подержанных автомобилях — никто не гарантирует, что прежний хозяин соблюдал регламент и использовал качественные комплектующие.

2. Неуверенный пуск двигателя и падение мощности

Демонтаж старого ремня

Порядок демонтажных работ:

Провернуть коленвал до совмещения шкивных отметок клапанов.
Сравнить полученную позицию с положением коленвала отметки ВМТ на цилиндре.
Убрать вращения за болтовые части шкивов.
Осторожно отвернуть на коленчатом валу болт крепления.
Удерживать узел шлицем за зубчатый венец маховой части.
Вывернуть винт, убрать стартер.
Потом снять шкив коленвала, ограничительную шайбу. Крышку с передней части конструкции убрать.. Распредвалы при снятии ремня проворачиваться не должны, валы желательно фиксировать

Между шкивами установить валы, закрепить стопорный узел. Обязательно уменьшить натяжение

Распредвалы при снятии ремня проворачиваться не должны, валы желательно фиксировать. Между шкивами установить валы, закрепить стопорный узел. Обязательно уменьшить натяжение.

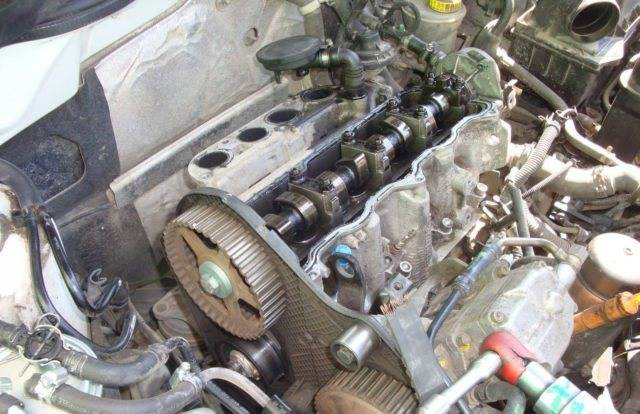

Первый этап установки ГРМ – снятие старого узла

Обзор цен производителей

Технические параметры ролика:

  • диаметр отверстия для гайки — 10 мм;
  • ширина — 27 мм;
  • высота — 55 мм.
ПроизводительЦена (Руб.)Ресурс (тыс. км)
1118-104102013 оригинал Лада ГрантаОт 52025 – 30
GATES T42042От 450—/—
GATES T43228—/——/—
GATES T43147—/——/—
LYNXauto PB-1027От 480—/—
LYNXauto PB-1029—/——/—

*цены актуальны состоянием на 26.10.2018 года.

Стоимость покупки комплектующих по отдельности:

  • ролик: 450 – 500 руб.;
  • ремень: от 300 руб.;
  • кронштейн: 430 руб.;
  • ось: 85 р.;
  • натяжитель: 380 – 400 руб.;
  • шпильки, втулки: 300;
  • кронштейн — переходник под генератор: 2200 руб.

Итого: 3800 — 4000 рублей.

Подготовка к замене ГРМ

Замена ремня ГРМ на 8-клапанном двигателе начинается непосредственно со снятия клемм с аккумулятора, после чего уже снимаем ремень привода генератора. Для замены ремня необходимо иметь полный доступ к необходимым агрегатным узлам. Для реализации такого доступа необходимо снять переднее правое колесо.

Замене ремня предшествует разборка самого механизма ГРМ, а именно снятие его передней верхней крышки. Для чего проводится такое мероприятие? Нужно установить первый поршение в положение ВМТ (Верхняя Мертвая Точка).

Регулировка гайки натяжного ролика

Именно соответствующая регулировка натяжного ролика, а точнее использование Лада Гранта ремень ГРМ в фиксированном натяжении, определяет ресурс ремня ГРМ Лада Гранта.

Для демонтажа использованного или же порванного ремня ГРМ необходимо послабить гайку натяжного ролика, в результате чего ремень будет приведен в ослабленное положение. После этого можно приступать к следующему этапу.

Важно: не пытайтесь просто срезать ремень, что бы не откручивать натяжные болты. В этом случае, вы не сможете одеть новый ремень на валы

Шкив привода генератора: выкручиваем главный болт шкива генератора

Открутить болт шкива генератора можно обычными ключами, о которых говорилось выше в перечне необходимых инструментов. Если же болт не выходит из шкива генератора, то необходимо выполнить следующие действия:

• демонтаж заглушки в картере сцепления

• зубья маховика фиксируются монтажной лопаткой, наличие которой обосновывалось перечнем необходимых инструментов.

После выполнения таких действий болт шкива генератора перестанет прокручиваться, так как коленчатый вал будет зафиксирован монтажной лопаткой.

• Демонтаж шкива генератора

Демонтаж шкива генератора необходимо выполнить непосредственно после извлечения монтажной лопатки. После того как демонтаж осуществлен, шкив необходимо положить на чистую поверхность. Наличие мусора в агрегатном узле может привести к тому, что он заклинит.

• демонтаж нижней крышки привода ГРМ

Процесс демонтажа нижней крышки привода ГРМ осуществляется посредством извлечения трех крепежных болтов. Такая конструкция имеет место в моделях двигателей Гранты 21116, а также .

• демонтаж ремня ГРМ

Последний этап – демонтаж ремня ГРМ с последующим определением состояния натяжного ролика. Процесс демонтажа ремня происходит в следующем порядке:

• снятие ремня ГРМ с распределительного шкива

• снятие ремня с коленчатого вала.

Именно на втором этапе ремень ГРМ Гранта демонтируется вместе с натяжным роликом. Проводим визуальный осмотр ролика, в частности определяем внешнее состояние и уровень люфта механизма.

На момент обратного монтажа нижней крышки ГРМ, необходимо отрегулировать натяжение самого ремня.

Причины преждевременного обрыва ремня на Ладе Гранте остаются загадкой, в основу которой ложится не только низкое качество используемого материала в ремне, а также низкое качество сборки агрегатных узлов, через которые проходит ремень ГРМ.

Среди других причин преждевременного обрыва ремня ГРМ можно отметить желание производителя автомобиля угнаться за Евро-3/4. Именно желание подогнать автомобиль к этим стандартам привело к вышеупомянутым негативным моментам в ежедневной эксплуатации автомобиля.

Несмотря на утверждения производителя о качестве Гранта ремень ГРМ и пороге его личного пробега в 200 000 тыс. км, он рвется уже на 70 – 80 тыс. км. Хорошим и достойным решением замены может стать ремень с роликами Gates.

Именно Лада Гранта от приоры ремень ГРМ подойдет к Ладе Гранте и не станет причиной преждевременного выхода из строя. Цена на ремень ГРМ на Гранту позволяет менять его каждые 50 000 тыс. км, что, в свою очередь, снизит вероятность возникновения других статей расходов относительно ремонта клапанов двигателя.

Замена ремня ГРМ на восьмиклапанных моторах без натяжителя

В конструктивном плане крепление генераторов у Гранты имеет отличия от конструкций, применяемых на первом поколении Калины и на Приорах. К примеру, на Грантах, оснащенных восьмиклапанными двигателями, изначально не предусмотрено натяжения ремня, а потому их замена происходит несколько по-иному.

Этому процессу предшествует проверка текущего состояния ремня. Данную процедуру проводят так: включается пятая передача, затем вы опираетесь на переднюю часть авто и толкаете его назад, попутно осматривая генератор на всем его протяжении. На нем не должно обнаружиться разрывов либо трещин, а резина в исправном элементе не отслаивается от основы из ткани. При выявлении любых подобных изъянов ремень потребуется немедленно заменить.

Для проведения данной процедуры вам потребуется: нож, длинная отвертка, ключ «на 13», и, конечно же, новый ремень ГРМ для Гранты, длиной в 823 мм. Он обойдется вам примерно в 800 руб., номер данного изделия по каталогу – 1118-1041020-07.

В процессе замены ремня нет ничего сложного. Сначала вы срежете изношенный элемент ножом, далее потребуется отвернуть болт нижнего крепления (воспользуйтесь ключом «на 13»), а после, при помощи того же ключа, отворачивается гайка, и болты вытаскивают.

Генератор поворачивается так, чтобы находящаяся сверху проушина крепления заходила прямо за выступ кронштейна. Прижмите кронштейн и генератор друг к другу и закрепите их в этом положении при помощи кусочка проволоки у гайки, которой крепится крышка ГБЦ.

После ремень надевается на генераторный шкив и верх шкива его привода. Далее вам понадобится провести повторное включение пятой передачи, прижать ремень к шкиву и начать толкать машину назад. Продолжайте толкать до момента полного одевания ремня, после чего проволока отвязывается, а генератор отжимают от кронштейна с помощью отвертки. Затем нужно установить на положенные им позиции болты крепления генератора (верхний и нижний) и гайку. Работа завершена.

Диагностика газораспределительного механизма

Проверять техническое состояние узла ГРМ на автомобиле Лада Гранта нужно каждые 15 тыс. км. Делается это следующим образом.

  1. С помощью домкрата поднимается правая передняя часть автомобиля, чтобы колесо можно было вращать.
  2. Включается 4-я или 5-я передача.
  3. С механизма ГРМ снимается защитная пластмассовая крышка.
  4. Вручную вращая колесо, заставляют крутиться коленчатый вал, что дает возможность изучить рабочее состояние ремня с обеих сторон.

Если при визуальном осмотре выявлены дефекты в виде отслоений резины, поломанных зубцов или трещин, ремень следует заменить безотлагательно, невзирая на пробег автомобиля. В случае ослабления натяжки его следует обязательно подтянуть. Пользуясь случаем, не помешает обследовать и установленный поблизости ремень привода генератора, период замены которого составляет 30 тыс. км независимо от того, в каком тот находится состоянии.

В результате резкой перегрузки ремень ГРМ обрывается — последствия непредсказуемые. При самом несчастливом стечении обстоятельств обрыв произойдет в тот момент, когда клапаны открыты и поршень движется к верхней мертвой точке. Итог — загнутые клапаны и последующий ремонт двигателя.

Характеристики ГРМ Лады Гранты

Механизм распределения газов Lada Granta имеет привод в виде ремня. Подобное устройство знакомо автолюбителям уже давно. Ведь конструкция ГРМ перекочевала с двигателя ВАЗ 2108, который стал основой для всех последующих модификаций силовых установок ВАЗ. На Гранту устанавливается два типа двигателей: 8-клапанный и мотор на 16 клапанов. Газораспределительная система 16-клапанного силового агрегата имеет сложное устройство и увеличенные размеры по сравнению с 8-клапанным. Соответственно, замена ремня ГРМ Гранты усложняется.

Главная особенность 16-клапанного устройства в наличии двух распредвалов, работающих синхронно, параллельно с коленчатым валом. Конструкция находится в головке блока цилиндров. Все три вала синхронизируются посредством ремня с зубчатыми приводами. Главный недостаток ременной передачи ГРМ в ненадежности самого ремня. Во время его обрыва или при перескакивании клапаны встречаются с поршнями и загибаются. Наглядно строение 16-клапанного ГРМ представлено на фото.

16-клапанный агрегат

  1. Установочная метка на крышке привода.
  2. Крышка.
  3. Шкив распредвала впуска.
  4. Диск фаз (датчик).
  5. Метка ВМТ на распредвале.
  6. Шкив распредвала выпуска.
  7. Опорный ролик.
  8. Ролик-натяжитель.
  9. Ремень привода.
  10. Шкив помпы (насос ОЖ).
  11. Установочная метка на масляном насосе.
  12. Установочная метка коленвала.
  13. Шкив коленвала.

Комплект ГРМ можно поменять своими руками. Главное – знать про наличие и правильность размещения установочных меток. К слову, большинство иномарок лишены таких меток, так что в данном случае преимущество за автомобилями ВАЗ.

Восьмиклапанный привод ГРМ Лады Гранты, по сравнению с предыдущими модификациями автомобиля, выглядит проще. Схема простая, ведь здесь отсутствует обводной ролик и есть только один распредвал. Наглядно устройство ГРМ на 8 клапанов можно посмотреть на фото.

Замена ремня ГРМ на 16-клапанном двигателе Гранты

Доступ к приводу газораспределительного устройства закрывается пластиковым кожухом. Чтобы снять крышку, нужно открутить пять винтов шестигранным ключом на 5

Обратите особое внимание на расположение этих винтов. На фото цифрой 1 показаны крепёжные винты верхней крышки, а цифрой 2 – винты крепления нижней крышки. После откручивания пяти винтов верхнюю крышку нужно приподнять и снять с двигателя

После откручивания пяти винтов верхнюю крышку нужно приподнять и снять с двигателя.

Если автомобиль имеет механическую КПП, нужно включить пятую скорость, вывесить правое переднее колесо и крутить его по часовой стрелке. Одновременно с этим требуется осмотреть ремень на наличие трещин, потёртостей, расслоений и т.д. Если автомобиль оборудован автоматической КПП, нужно снять правое переднее колесо и пыльник (защитный щиток) справа. Головкой на 17 вращается болт крепления шкива привода для дополнительного оборудования (кондиционер, генератор) и осматривается ремень. Если будут диагностированы различные дефекты и повреждения ремня, его необходимо срочно заменить. Замена потребуется и в случае обнаружения подтёков масла, неисправности водяного насоса и ролика-натяжителя.

На 16-клапанном моторе обрыв ременной передачи приведет к расхождению углового расположения коленвала и распредвалов. В результате произойдет контакт поршневой группы с клапанами. Как следствие, потребуются ремонтные работы.

Процедура замены

Многие владельцы этого автомобиля предпочитают проводить эту операцию в специализированных мастерских, но некоторые выполняют её своими руками. Ничего сверхсложного в этой процедуре нет, нет надобности приобретать специальное оборудование или приспособления. Заменить зубчатый ремень можно в гараже самостоятельно. Потребуется приготовить набор гаечных ключей, монтажная лопатка, домкрат, подставку под кузов, противооткатные колодки, перчатки, ветошь. В качестве ключа для регулировки натяжного ролика подходят круглогубцы с загнутыми концами.

Замена ремня ГРМ на Лада Гранте выполняется в примерно такой последовательности:

  1. Автомобиль устанавливают над смотровой ямой или на ровной поверхности, затягивают трос ручного тормоза, под задние колёса устанавливают противооткатные колодки.
  2. Открывают капот моторного отсека, отсоединяют клеммы от аккумуляторной батареи.
  3. Работе будет мешать ремень привода генераторной установки, поэтому его снимают.
  4. Теперь «5» номером шестигранника выворачивают четыре винта, которые крепят передний защитный кожух привода газораспределительного механизма.
  5. Чтобы случайно не повредить датчик положения коленчатого вала, его следует снять с головки блока цилиндров и отложить в сторону. Нельзя допускать попадания металлических опилок на датчик, они могут в дальнейшем исказить его показания.
  6. Далее необходимо установит поршень первого цилиндра в положение верхней мёртвой точки.
  7. Снятию зубчатого ремня мешает шкив привода генератора на коленчатом валу, который следует демонтировать. Для этого срывают колёсные болты правого переднего колеса, приподнимают кузов автомобильным домкратом.
  8. Под кузов устанавливают подставку, колесо снимают, защитный щиток на брызговике.
  9. Чтобы снять шкив коленчатого вала нужен помощник. Попросите его включить пятую передачу и сильно надавить педаль тормоза. Некоторые специалисты вставляют мощную отвёртку в люк на кожухе коробки передач между зубьев маховика.
  10. Приложив некоторое усилие к головке «17» отворачивают болт, снимают шкив с коленвала.
  11. Снова потребуется пятый номер шестигранника, которым нужно вывернуть три винта нижнего защитного кожуха механизма ГРМ, после этого можно снять защиту.
  12. Теперь необходимо отпустить болт фиксации натяжного ролика, лучше всего для этого подходит накидной ключ на «15». После этого ролик провернётся, ослабит натяжение приводного ремня, который легко снимается с зубчатых шестерён и достаётся из моторного отсека.

Важно! После этого нельзя проворачивать коленчатый вал двигателя, чтобы не произошла встреча поршней с клапанами

Обычно замена ремня производится совместно с натяжным роликом и насосом охлаждающей жидкости, поэтому их необходимо демонтировать с блока цилиндров. Под роликом имеется регулировочная шайба, которую устанавливают обратно при сборке. При снятии помпы сливают некоторое количество антифриза в заранее подготовленную ёмкость. Установку нового ремня газораспределительного механизма проводят в обратном порядке

Обращаем внимание, что нужно проверить положение всех установочных меток на коленвале и распредвале, блоке цилиндров и, защитном кожухе ГРМ

Установка меток

Это важная процедура при замене ремня газораспределительного механизма, поэтому отнестись к ней необходимо со всей серьёзностью. На этом моторе имеется четыре установочные метки в приводе ГРМ. Две на шестернях коленвала и распредвала, одна на блоке цилиндров в районе коленвала, последняя находится на металлическом защитном кожухе. Ещё две метки находятся на маховике и кожухе коробки передач. Их хорошо будет видно при снятой резиновой заглушке. Именно метки маховика и кожуха коробки укажут на положение поршня первого цилиндра в верхней мёртвой точке.

Проворачивают коленчатый вал ключом на «19» по часовой стрелке до того, как совпадут все метки механизма. Метка шкива распредвала в виде конусного углубления или прилива будет находиться в горизонтальном положении и совпадать с выступом на защитном кожухе. Метка на шкиве коленвала будет смотреть строго вертикально и совпадать с меткой на блоке цилиндров.

Установленный новый зубчатый ремень необходимо натянуть до требуемых параметров. Перед этим обязательно ещё раз проверяют положение установочных меток, если с ними всё в порядке, можно произвести натяжение привода. Для этого необходимо провернуть против часовой стрелки натяжной ролик до совпадения на нём меток. Одна метка в виде выреза имеется на наружной обойме, вторая на внутренней в виде выступа. Провернуть натяжной ролик можно специальным ключом, круглогубцами.

Последствия обрыва ремня ГРМ

Если транспортное средство оборудовано двигателем 11183-50, то при обрыве ремня последствия будут нестрашными — агрегат перестанет заводиться и вы не сможете использовать автомобиль.

Когда обрыв происходит на другом двигателе, то проблемы будут серьезными:

  1. При обрыве распредвал останется в положении, при котором он работал на момент повреждения. При этом коленвал продолжит двигаться.
  2. Это приведет к тому, что поршни будут с высокой силой бить по клапанам двигателя, которые при обрыве находились в открытом положении.
  3. В результате ударов эти элементы погнутся, возможно повреждение самого поршня. При такой проблеме автовладельцу придется проводить капитальный ремонт силового агрегата.

 Загрузка …

Подготовительные операции, все двигатели

Во-первых, запомните простое правило: мотор 11183 не может погнуть свои клапаны, так что вращать коленвал и шкив распредвала можно будет по-отдельности. Для моторов 11186 и 21116 это было бы недопустимо! Подробнее о двигателе 21116 в этом материале.

Перед проведением любых работ отключите клемму АКБ (ключ на 10), а также датчик ДПКВ. Но прежде надо снять защитную крышку.

Откручиваем 4 болтика, снимаем защиту

Для снятия защиты нужно:

  • 11186/21116 – используя «внутренний шестигранник на 5», откручивают 4 болта на верхней детали, которую затем снимают. И так же демонтируют нижнюю деталь;
  • 11183 – гаечным ключом «на 10» откручивают 3 болта крепления.

Справиться с тем, что сказано выше, будет несложно.

Отключаем разъём, выкручиваем один винт

Датчик положения коленвала (ДПКВ) отключают от разъёма (см. фото). Затем крепёжный винт выкручивают ключом «на 10». Сам датчик нужно демонтировать.

Установка всех валов по меткам

Сначала проверьте, что включена нейтральная передача. На корпусе картера ближе к узлу сцепления есть резиновая крышка. Её нужно снять.

Смотровое окно и резиновая заглушка

Смысл в том, чтобы добиться совмещения рисок на маховике и в прорези шкалы. Когда это будет выполнено, маховик фиксируют отвёрткой.

Маховик зафиксирован

Конечно, подобную операцию проще выполнять вдвоём. Знайте, что нужному положению вала соответствует совмещение меток A-B и C-D (см. рис.).

Привод ГРМ в 8-клапанных моторах

Сам коленвал нужно вращать вправо, используя ключ «на 17» или «на 19» (мотор 11183). Смысл сказанного иллюстрируется на фото.

Крутить нужно шкив привода генератора

Ремень генератора надо снять

Генераторный ремень закрывает доступ к деталям привода ГРМ. Придётся ослабить крепление и снять этот ремень.

Подробнее об этом:

  • Меняем ремень генератора на Лада Гранта с кондиционером;
  • Меняем ремень генератора без натяжителя на Лада Гранта.

Крепление генератора, болты на 13

Ключом «на 13» ослабляют нижний болт крепления. Затем выкручивают верхнюю крепёжную гайку и вынимают болт. Кожух генератора прижимают к двигателю и фиксируют конструкцию проволокой. Теперь ремень можно удалить.

Монтаж генераторного ремня проводят в такой последовательности:

  1. Закрепляют генератор;
  2. Накидывают ремень на шкивы, как показано на фото;

    Монтаж ремня генератора, первый шаг

  3. Включив 5-ю передачу, откатывают автомобиль назад.

https://youtube.com/watch?v=7SBqFFPSO-M

Операции по замене водяного насоса (помпы) Лада Гранта

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.2. Слейте охлаждающую жидкость (см. «Замена охлаждающей жидкости Лада Гранта»).3. На двигателях ВАЗ-21116 и ВАЗ-111 выверните четыре болта крепления верхней части передней крышки привода распределительного механизма…

4. …и снимите ее.

5. На двигателеВАЗ-11183 выверните три болта крепления передней крышки привода газораспределительного механизма…

6. …и снимите ее.

7. На двигателе ВАЗ-21126 шестигранным ключом «на 5» выверните пять болтов крепления верхней передней крышки ремня привода газораспределительного механизма

8. …и снимите ее.

9. Установите поршень 1-го цилиндра в положение ВМТ (см. «Установка поршня первого цилиндра в положение ВМТ такта сжатия на автомобиле Лада Гранта»).10. Снимите натяжной ролик (см. «Заме на ремня привода газораспределительного механизма и натяжного ролика»).ПРЕДУПРЕЖДЕНИЕПосле снятия ремня привода газораспределительного механизма запрещается проворачивать, распределительный и коленчатый валы.11. Снимите зубчатые шкивы распределительного вала (см. «Замена прокладки головки блока цилиндров»).12. На двигателях ВАЗ-21116 и ВАЗ-11186 выверните болт крепления шкива коленчатого вала…

13. …затем снимите шкив…

14. …и установленную под ним грязеотражательную шайбу.

15. Выверните три болта крепления нижней части передней крышки привода газораспределительного механизма…

16. …и снимите крышку

17. На двигателе ВАЗ-11183 отверните гайку и выверните болт крепления задней крышки ремня привода газораспределительного механизма…

18. …и три болта крепления водяного насоса (этими болтами одновременно закреплена и крышка), затем снимите заднюю крышку привода газораспределительного механизма.

19. На двигателях ВАЗ-21116, ВАЗ-11186 и ВАЗ-21126 выверните три болта крепления водяного насоса, как это делали при снятии задней крышки привода газораспределительного механизма двигателя ВАЗ-11183 (см. п. 18).20. Вставив отвертку в паз, аккуратно отделите от блока насос и снимите его.

21. Снимите с насоса прокладку.

ПРИМЕЧАНИЕ Если прокладка осталась на двигателе, снимите ее. При каждом снятии насоса заменяйте прокладку новой.

22. Замените водяной насос, если обнаружена утечка охлаждающей жидкости через дренажное отверстие (поврежден сальник насоса)…

23. …возник заметный осевой люфт валика насоса (поврежден подшипник насоса)…

24. …обнаружены трещины, сколы, выкрашивания на крыльчатке А, зубчатом шкиве Б и корпусе В насоса.

25. Проверьте затяжку стопорного винта подшипника насоса. При необходимости затяните винт.

26, Установите насос в порядке, обратном снятию. При этом номер на насосе должен быть направлен вверх.

27. Установите остальные детали в порядке, обратном снятию. Шкивы распределительных валов установите выступающей частью ступицы к двигателю.

После этого проверьте совпадение меток ВМТ на шкиве распределительного вала и задней крышке ремня привода. Отрегулируйте натяжение ремня привода газораспределительного механизма (см. «Проверка и регулировка натяжения ремня привода газораспределительного механизма двигателя ВАЗ-11183») и залейте охлаждающую жидкость (см. «Замена охлаждающей жидкости Лада Гранта»).

Автомобили «Лада Гранта» заслуженно получили репутацию надёжных и неприхотливых в обслуживании транспортных средств. Водители в целом хорошо отзываются об этой модели, к тому же все необходимые процедуры по восстановлению функций или замене агрегатов на «Гранте» легко можно выполнить своими руками. В перечень самостоятельных работ включается и демонтаж вышедшей из строя помпы.
