Лада Ларгус с АКПП
Чтобы не допускать отставание от признанных лидеров мировой автомобильной индустрии отечественный производитель «АвтоВАЗ» на заре нового века задумался над сменой стратегических целей и поиском путей перспективного развития. Было налажено взаимное сотрудничество не только с европейскими брендами, но и с азиатскими прогрессивными компаниями.
Одним из достойных внимания результатов стало появление практичного универсала Лада Ларгус, имеющего французские корни от Рено. Первое появление на публике вызвало бурю внимания, что подвигло российский автогигант не сбрасывать обороты в данном направлении. Дальнейшим шагом стала модернизация универсала путем установки автоматической трансмиссии.
Характеристики КПП в разных модификациях Лады Ларгус
Указанные выше модели коробок скоростей имеют различные модификации, предназначенные для установки на определенные машины. Например, КПП JR5 517 устанавливается на авто в кузове фургон с двигателями К4М и К7М. Модель JR5 549 сочетается с двигателем К4М как в пятиместном, так и в семиместном фургоне. Коробка передач JR5 551 работает с восьмиклапанным двигателем на универсале, а модификация JH3 540, как правило, устанавливается в пятиместном Ларгусе с восьмиклапанным двигателем.
Обе модели коробки переключения передач представляют собой корпус из алюминиевого сплава, в который вмонтированы:
- дифференциал;
- шестерня главной передачи;
- картер сцепления.
Внутри корпуса КПП Лады Ларгус располагаются первичный вал с набором ведущих шестерен и расположенный рядом с ним вторичный вал с ведомыми шестернями. Для согласованной работы первичного и вторичного вала на них устанавливаются синхронизационные кольца. Отличие вариаций коробок скоростей заключается в передаточных числах между первичным и вторичным валами. Разница между моделями JH3 и JR5 состоит в конструкции управления сцеплением и переключением передач.
В модели JR5 передача усилия на выжимной подшипник осуществляется гидравлической системой, в которую входят главный и рабочий цилиндры. Управление коробкой скоростей производится двумя тросиками, связанными с ручкой переключения передач. При этом тросики не взаимозаменяемы, каждый из них имеет свое функциональное назначение.
Прежде чем определиться с приобретением КПП, необходимо оценить особенности автомата и механики. Машина с АКПП имеет ряд преимуществ перед механической коробкой передач, однако у нее есть и неоспоримые недостатки.
Достоинства и недостатки АКПП Лады Ларгус
| Достоинства | Недостатки |
| Отличная управляемость | Дорогой ремонт |
| Хорошая динамика разгона | Частые сбои в работе |
| Несколько режимов переключения скоростей | Высокая стоимость |
| Удобство управления автомобилем в городских условиях | Невозможность завести машину при низком заряде аккумулятора (с толкача) |
Поэтому перед тем как купить Ладу Ларгус с АКПП, стоит взвесить все «за» и «против». В частности, необходимо понять, в каких условиях автомобиль будет эксплуатироваться чаще всего.
Главный недостаток Ларгуса – проблемный и не едущий вазовский мотор. Отзыв владельца Лада Ларгус
Теперь я понимаю, почему Ларгусы с мотором Рено на вторичке стоят как новые с вазовским.
Около года владею кроссовым Ларгусом в максимальной комплектации. Мотор 106-сильный, 1.6 вазовский. Отечественное авто не планировал покупать, но так получилось, что понадобилась недорогая вместительная машина. Что скажу о Lada Largus.
1. Особых изысков в салоне нет, багажные двери удобно распахиваются, звучанием удивила штатная аудиосистема, вот только блютуз в ней работает не очень. Снять третий ряд очень просто, крепление второго ряда – два болта. Со всеми снятыми сиденьями можно загрузить пару кубов груза.
2. Кресло водителя не имеет формы, посадка ужасная, но удивлен, что через три часа длительной поездки усталости не чувствовал.
3. Места для ног для пассажиров второго ряда немного меньше, чем для третьего. Нет освещения над вторым рядом, хотя над третьим есть. Аналогично с подстаканниками: для третьего ряда есть, но нет для второго. АвтоВАЗ жжот.
4. Подвеска работает достаточно жестко: проезжая лежачих на небольшой скорости, часто ощущая сильный пробой. Как будто амортизаторы пустые. До этого был Сандеро: лежачие можно было пролетать.
5. Переключения коробки тугие, но надеюсь, что с пробегом это уйдет. Из-за великоватого хода иногда отпускаю сцепление еще до включения передачи. Сами передачи длинные: на пятой на 120 км/ч всего 2.5 тысячи оборотов.
6. Хотя мотор 106-сильный, такое ощущение, что там не больше 80 лошадок – ехать совсем не хочет. Чтобы хоть как то ехать нужно придерживаться 3-4 тыс оборотов, но рев двигателя тогда сильный, да и особого толку нет. Притапливая на газ, провалов становится больше, а особых изменений нет. В итоге обгон на трассах та еще авантюра. Если без газа на холодную попытаться тронуться, машина глохнет.
С момента как забрал машину в салоне, на 1-2 передачах при разгоне наблюдаются вибрации, на прогретом авто в момент разгона. При движении накатом, проблем нет. Несколько раз жаловался дилеру, в результате – доказал наличие неисправности. Правый привод заменили, вибрация уменьшилась, но совсем не прекратилась. Дилер сказал, что шумы и вибрации не сказываются на основных функциях машины, поэтому под гарантию не подпадают. Времени на разборки с ними нет, пришлось продолжать ездить как есть, с вибрациями.
Не ожидал от покупки ничего хорошего, но все оказалось еще хуже. Остается только догадываться, как люди ездят на 87-сильном моторе, при этом я понял, почему среди б.у. автомобилей Ларгус, оснащенный реношным мотором, ценится больше. Под капотом не найти что-то отечественное: проводка китайская, коробка от Renault, абс от Бош. А вот мотор поставили наш и он все испортил. Все-таки с двигателем Renault, судя по отзывам, проблем куда меньше.
На 6 тысяч пробега загорелся чек, мотор начал троить. Подумал на катушку и записался к дилеру, но потом индикатор погас и авто завелось. Сканером ошибок не выявил, от посещения дилера отказался, чтоб не платить еще за диагностику.
Замена шестерни пятой передачи на Ларгусе своими руками
Довольно сложно выполнить своими руками ремонт коробки переключения передач, потому специалисты советуют делать это на СТО. Однако в силу конструктивных особенностей КПП и ее расположения замена шестерни 5 передачи Ларгуса может быть выполнена самостоятельно при наличии определенных навыков и опыта.
Для этого необходимо придерживаться четкой инструкции:
- Ставим машину на подъемник или вывешиваем ее на подставках.
- Снимаем левое переднее колесо и аккуратно, не ломая клипсы и пистоны, демонтируем защиту моторного отсека.
- Отвинчиваем верхнее крепление кронштейна подрамника и отводим его в сторону.
- Сливаем масло из картера коробки, отвернув сливную пробку квадратным ключом (после слива масла пробку желательно завернуть).
- Снимаем разъем датчика заднего хода и кронштейн крепления гидроусилителя.
- Отворачиваем болты крепления задней крышки КПП.
- Производим ее демонтаж, тем самым открывая доступ к шестерням пятой передачи.
Прежде чем приступить к снятию шестерней, необходимо их зафиксировать. Для этого вилку следует отвести на себя и выбить специальной оправкой фиксирующий штифт. Затем нужно вернуть вилку в исходное положение и включить третью передачу, утопив шток рядом с вилкой. После этого, надавливая на вилку, включаем вторую передачу — теперь валы зафиксированы.
В финальной стадии ослабляем болт крепления шестерни на вторичном валу, потом отворачиваем гайку крепления шестерни на первичном валу, снимаем стопорное кольцо и отвинчиваем уже ослабленный болт крепления. Демонтируем вилку вместе с муфтой пятой передачи. Используя специальный съемник, вынимаем ведущую шестерню, аналогичным образом демонтируем шестерню на вторичном вале. Заменив комплект новых шестерен с желаемым передаточным числом, монтаж проводим строго в обратном порядке.
Важно помнить, что после установки всех снятых деталей следует залить масло в коробку передач в соответствии с инструкцией по эксплуатации автомобиля
Стандартные комплектации и цены
Автомобиль Ларгус Фургон не отличается богатым опциональным оснащением, хотя и предлагается в нескольких комплектациях:
«Стандарт» (заводской индекс – FS035-50-ACA);
«Стандарт Старт» (FS035-50-AC8);
«Норма» (FS035-51-ACB);
«Норма Аудио» (FS035-51-ACG);
«Норма Комфорт» (FS035-51-AC7 и FS045-51-ACA);
«Норма Комфорт CNG».
Двигатель ВАЗ-21129 106 л. с. доступен только в оснащении Norma Comfort и Norma Comfort CNG (с ГБО), хотя модификация «Норма Комфорт» есть и с 87-сильным движком (FS035-51-AC7). Базовая версия Standard включает в себя опции:
подушку безопасности водителя;
системы EBD и ABS;
иммобилайзер;
лёгкую тонировку стёкол;
аудиоподготовку.
Во всех вариантах Largus Van оснащается полноразмерной запаской R15 со стальным диском, системой ЭРА-Глонасс, обивка сидений – тканевая. Цена базового авто в июле 2020 года составляет 560,9 тыс. руб., версии Standard Start (уже с гидроусилителем руля) – 575,9 тысяч рублей.
Особенности механической и автоматической коробки передач Лада Ларгус
В основном универсал оснащен двумя типами 5-ступенчатой механики JH3 и JR5, отлично приспособленных для работы в отечественных условиях езды. Отличаются они лишь конструкцией приводов к ведущим колесам и узлами выключения сцепления. Обе МКПП еще на производстве заливаются трансмиссионным маслом, имеющим срок службы равный сроку службы самого автомобиля.
АКПП LADA Largus
Механическая коробка на Ларгус является довольно надежной и проверенной временем. Поломки крайне редки, но и от них никто не застрахован, так как у любой коробки передач конструкция довольно сложная и при ремонте требует специального оборудования. Также осуществляется комплектация Лада Ларгус автоматической коробкой передач. Такие варианты комплектации встречаются довольно редко, так как не введены в серийное производство. Преимуществами установки автомата на Ларгус являются:
- более динамичный и легкий ход машины;
- высокая скорость реакции авто;
- устойчивость автомобиля в любых условиях;
- экономия топлива благодаря разным режимам работы.
Кроме того, стоит отметить и некоторые недостатки автомата:
- более длительный и дорогой ремонт;
- частые поломки в результате экстремального вождения, плохих дорожных и погодных условий;
- при поломке автомобиля нужно вызывать эвакуатор.
В чем причина популярности: плюсы «Лады Ларгус»
О внешности «Ларгуса» судить не приходится: нынешний универсал — копия Dacia Duster MCV родом из начала 2000-х гг. Дизайнеры «АвтоВаза» не потрудились изменить облик модели, но целевую аудиторию это не отпугнуло: практичные водители не ставят дизайн во главу угла.
Главные козыри отечественного «каблучка» — вместительность и цена. Из автомобиля с просторным багажником на 600 с лишним литров салон трансформируется в семиместный автомобиль. А при двух сложенных рядах кресел открывается пятое измерение, вмещающее в себя почти 2,5 тыс. литров груза! При этом третий ряд кресел — отнюдь не для галочки, как у многих кроссоверов.
На последнем ряду комфортно будет сидеть не только безногим карликам, крошечным животным или детям. Длительное путешествие там переживут даже два взрослых человека стандартной комплекции и роста, ведь семиместный салон нужен не только большим семьям, но и тем, у кого много друзей. А благодаря прямоугольной форме кузова и внутренней отделке без скосов в багажнике легко возить длинномеры: доски, строительные материалы, негабаритный груз и т. п. Практичность — туз в рукаве «Ларгуса».
Низкая стоимость — второй плюс модели. Стоимость обслуживания тоже невелика, и запчасти найти несложно. Простая оптика и примитивная конструкция в этом случае играют на руку модели. Как бы журналисты ни рассказывали о том, что «Лада встает с колен», в Тольятти пока не научились даже АКПП надежные собирать, что уж говорить о более сложных и умных конструкциях. Поэтому чем проще, тем надежнее и дешевле.
Еще одно достоинство модели — высота дорожного просвета. У обычной версии LADA Largus она достигает 170 мм, у кросс-версии — 200 мм.
Также читайте: Немцы о Lada 4X4: «Машина – одно название…»
Аскетизм
Главный и самый очевидный недостаток Ларгуса — его нарочитый аскетизм. Интерьер ни капли не изменился со времен первого поколения Renault Logan. В списке опций есть только необходимый минимум, хотя сегодня все больше покупателей хотят видеть в нем и некоторые излишества вроде дополнительных обогревов, продвинутой мультимедиа, электронных ассистентов. Ларгус же способен предложить только обогрев передних сидений, однодиновую магнитолу, ABS и задний парктроник. Подушек безопасности всего две, кондиционер — с ручным управлением.
Снаружи Лада Ларгус больше похожа на слегка облагороженный грузовичок, нежели на цивильную легковушку. Частично ситуацию спасает обвес Cross-версии. Давно обещанная автоматизированная трансмиссия тоже так и не появилась, равно как и двигатель 1.8. Коммерческим версиям они ни к чему, однако многие покупают Ларгус как семейный универсал и ездят на нем на работу каждый день. Хватает промахов и по части эргономики. Исправь АВТОВАЗ хотя бы часть этих проблем, и популярность машины сразу бы возросла. Посмотрим, что принесет Ларгусу грядущий рестайлинг.
Кстати, на службе в редакции ЗР тоже есть Ларгус. Вы можете задать вопрос по его эксплуатации, а также любого другого редакционного автомобиля в нашем разделе Парк ЗР.
Преимущества обращения в автосервисы компании «АКПП Эксперт»
Предлагая лучшие в Москве цены на ремонт АКПП «Lada Largus Cross I универсал», наши СТО обеспечивают высокое качество всех профилактических и ремонтных работ.
Главными достоинствами постоянного сотрудничества с нашей компанией клиенты считают профессионализм опытных специалистов, скорость проведения работ, собственную годичную гарантию на качество ремонта.
Дополнительными бонусами для заказчиков станут:
- бесплатные консультации автомехаников, персональное сопровождение заказа;
- удобная транспортная доступность сервисов;
- возможность вызова бесплатного эвакуатора;
- спектр дополнительных услуг.
Электронная заявка на сайте, простой звонок по номеру +7 (499) 110-81-72 помогут заказать диагностику, техническое обслуживание, ремонт коробок-автомат на удобное для вас время.
В серийное производство был выпущен первый отечественный автомобиль, оснащенный АКПП — это была Лада Гранта. Кроме Гранты в 2013 году планируется выпустить Лада Калина 2 также с автоматической коробкой переключения передач. Следующим шагом производителя, возможно, станет выпуск автомобиля Лада Ларгус с АКПП.
По поводу этого автомобиля, как сообщил Сергей Корженовский — руководитель разработок на базе В0 — мыслей об установке автомата у разработчиков не возникало. Этому есть некоторые причины. Автомобиль позиционирован как бюджетный, а автоматическая коробка весьма недешевая вещь, значит, Лада Ларгус с АКПП будет машиной не дешевой. Автозаводу не удалось найти предложений от разработчиков АКПП, удовлетворяющих ценовому запросу. Ведь при невысокой цене, коробка для Ларгуса должна быть достаточно мощной с большим потенциалом эксплуатации, потому что машина весьма тяжелая. Одним словом, создать Ларгус с АКПП тяжело и дорого.
На сегодняшний день Lada Largus оснащается двумя видами двигателей мощностью 84 и 105 л.с., соответственно, 8- и 16-клапанными. Оба вида двигателя в объеме составляют 1,6 литров. На этих вариантах остановились после длительных испытаний различных двигателей под капотом этого автомобиля. Там во время испытаний и разработок побывал практически весь ряд силовых агрегатов АвтоВАЗа. Они показали себя не совсем подходящими под эту машину, что и не удивительно, ведь разрабатывались для менее тяжелых машин с аэродинамикой на более высоком уровне, чем у Ларгуса. От дизельного двигателя также пришлось отказаться, так как его цена впоследствии не смогла бы компенсироваться за счет цены топлива. В конце концов, было решено, что силовой агрегат альянса Renault здесь будет смотреться как нельзя лучше.
История развития автомобиля Lada Largus только начинается и теперь вся заинтересованная публика ожидает модификацию с роботизированной коробкой, как заявил представитель автозавода. Сейчас рано вести речь о том, какой будет цена на Ладу Ларгус с АКПП. Правда, можно предположить, что производитель сохранит за автомобилем позицию бюджетного.
Автоцентр «Француз» предлагает автовладельцам полный комплекс услуг по диагностике и ремонту автомобилей Лада Ларгус по очень выгодным ценам.
Высококлассные специалисты нашей компании имеют подтвержденные сертификаты, поэтому можете быть уверены — Ваш автомобиль в надежных руках!
Для всех моделей Лада Ларгус мы предлагаем проведение диагностики:
- компьютерной и комплексной
- механической и автоматической трансмиссии
- узлов двигателя
- тормозной системы
- подвески и рулевого управления
- электрической системы
При выявлении дефектов узлов и агрегатов, мы предлагаем произвести ремонт автомобилей Лада Ларгус в Туле, в том числе:
- капитальный и частичный ремонт двигателя
- ремонт механических и автоматических коробок передач
- замену ремня или цепи ГРМ (в том числе плановую)
- ремонт и замену элементов рулевого управления (наконечники, рейка, тяга)
- элементов тормозной системы
- компонентов электрической цепи, а также установку систем ксенонового освещения
- замену основных технических жидкостей
Мы имеем собственный большой склад запасных частей, а также сотрудничаем с лицензированными поставщиками, что позволяет значительно экономить время и средства при подборе запасных частей самому автовладельцу, а нам обеспечить наивысшее качество работ.
Лада Ларгус с автоматической коробкой передач
Конструкторы АвтоВАЗа акцентируют все свое внимание на универсальном фургоне Ларгус. И планируют работы по глобальному расширению модификации данной модели
Автомобиль будет снабжен роботизированной трансмиссией и абсолютно новым пакетом дополнительных опций.
По словам руководящего лица программы “Авто на платформе В0” господина Корженовского в автомобилях Ларгус отсутствует автоматическая коробка передач, так как ее установка не предусмотрена в связи с отсутствием автомата подходящего к двигателю данной модели и обладающего низкой себестоимостью. Но компания не отказалась от идеи оснащения автомобиля автоматикой. И ведет успешное внедрение роботизированной трансмиссии. Сегодня, такая трансмиссия самый выгодный вариант для автомобилей этого класса.
По сути Лада Ларгус с автоматом является братом-близнецом «Dacia Logan MCV» от Renault. В которой также не предусмотрена автоматика. А причина проста: в Европейских странах большим спросом пользуются именно автомобили с механической трансмиссией, которая весьма практична и экономична. Даже известный в Европе Dacia Sandero оснащают автоматической трансмиссией только по запросам представительства компании в России, а в Европе данная модель выпускается только с ручной коробкой передач. Но в целях экономии и снижения общей стоимости автомобиля на него устанавливается устаревшая модель трансмиссии-автомата.
Сравнение Лады Ларгус с Рено Логан
Популярность этого, нового фургона от АвтоВАЗа, превзошла все самые смелые ожидания производителей. На сегодняшний день желающих купить такой автомобиль так много, что ожидание в очереди длится месяцами. В общем можно сказать следующее: Лада Ларгус с автоматом нашла своих поклонников.
Кузов
Lada Largus представлена в двух вариантах кузова: универсал и фургон. Следует отметить, что первый Logan имел кузов универсал (MCV), а фургон выпускался под названием Logan Van.
В сравнении с «Логаном» в кузове седан, данная модель получила увеличенные на 100 и 270 мм соответственно высоту и колесную базу. Длина автомобиля равна 4,45 м, ширина – 1,74 м, высота – 1,64 м. Колесная база составляет 2,9 м, колея – 1,48 м спереди и 1,47 м сзади. То есть машина очень крупная для сегмента B.
Ввиду того, что оригинальный автомобиль изначально хорошо приспособлен к местным условиям, его конструкция при адаптации претерпела минимальные изменения. Так, была расширена зона обработки антигравийной и противошумной мастикой, установлены накладки на арки и воздуховоды для пассажирских рядов сидений и увеличен до 5 л бачок для омывающей жидкости.
Модификация Cross представлена в пассажирских вариантах. Внешне она отличается бамперами, накладками на арки и порогами из неокрашенного пластика, а также стойками черного цвета.
Статьи о Лада Ларгус
В скором времени Largus в кузове универсал получит новый движок — об этом сообщают российские автомобильные издания. И 25 марта компания объявила, что мотор в новой комплектации будет иметь на 4 лошадиные силы больше, при этом сохранив прежний объём.
Сейчас Лада Ларгус имеет линейку двигателей мощностью от 87 до 102 л. с. Так, самый продвинутый универсал, комплектующийся мотором на 1,6 литра и МКПП, обойдётся в 657000 рублей, а базовый вариант стоит 524,5 тысячи рублей.
Двигатель, который получит Ларгус, уже успешно используется в другом автомобиле ВАЗа — Ладе Весте. Насчёт нового мотора для универсала также известно, что работать он будет в паре с пятиступенчатой механической коробкой передач, созданной на заводе в Тольятти. Это объясняется тем, что АвтоВАЗ проводит программу по отказу от импортных агрегатов, разрабатывая свои решения. Компания имеет большие планы относительно Largus — он должна выступить конкурентом Volkswagen Passat Alltrack, а также Skoda Superb Outdoor.
Ходят слухи, что Ларгус может быть оснащён движком мощностью 120 л. с., который сейчас используется в Ладе Иксрей. Он также будет иметь объём 1,8 литра и работать в паре с французской коробкой передач, заимствованной у Renault и имеющей роботизированную систему.
АвтоВАЗ никак не прокомментировал эту новость. Можно предположить, что ряд изменений в работе компании спровоцирован сменой руководства. Также перед ним стоит задача перейти на сотрудничество с российскими производителями агрегатов — проект импортозамещения. Использование отечественных технологий позволит снизить стоимость продукции ВАЗа.
Автомобиль российского производства Лада Ларгус представляет собой транспортное средства, выпущенное с целью насыщения рынка дешевыми моделями, которые станут доступными для основной массы населения. На этой машине устанавливаются два вида коробки переключения передач: механическая и автоматическая.
На российском АвтоВАЗе ведутся работы по установлению роботизированного оборудования и АКПП на Лада Ларгус. Оснащение такой коробкой несколько озадачило российских потребителей, так как это повысило стоимость машины. Хотя благодаря автомату, работа с автомобилем значительно упростилась, повысился уровень комфорта. АКПП обладает несколькими режимами, которые позволяют экономить небольшую часть топлива.
ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». Среди автолюбителей России Лада Ларгус имеет широкое распространение
Автомобиль используется не только как семейная машина, но и для перевозки различных грузов. Но АКПП не предназначена для постоянной транспортировки тяжелых грузов, а также с использованием прицепа
Среди автолюбителей России Лада Ларгус имеет широкое распространение. Автомобиль используется не только как семейная машина, но и для перевозки различных грузов. Но АКПП не предназначена для постоянной транспортировки тяжелых грузов, а также с использованием прицепа.
АКПП дороже в обслуживании, чем механическая коробка. Такой агрегат часто подвергается поломкам, особенно короткий срок службы бывает при езде по плохим дорогам дорогах и при больших нагрузках. Как правило, ресурс АКПП при таких условиях не может быть больше 150-180 тысяч километров.
АвтоВАЗ в разные периоды использовал для оснащения гидромеханическую АКПП, которая была разработана в Японии. К отрицательным характеристикам данной КПП можно отнести:
- большой расход топлива;
- снижение мощности;
- большие затраты на трансмиссионное масло;
- коробка передач не переносит перегрева;
- при установке АКПП автомобиль потребляет большое количество топлива, чем с МКПП
Также стоит отметить, что АКПП на Ларгусе может функционировать в нескольких режимах:
- Режим низкой скорости, когда автомобилю.
- Средний режим, который лучше всего подходит при движении во время гололеда, на дорогах с плохим покрытием.
- Нормальный режим используется для скоростного передвижения.
Предполагается наличие еще одного четвертого режима, который используется при скорости автомобиля более 40 км/ч. Также имеет место еще один режим, который называется «нейтраль». Он используется, когда автомобиль нужно отключить от тормозов. Это понадобится при буксировке другой машины.
«ЛАДА-ЛАРГУС»: МЕНЯЕМ ШЕСТЕРНИ ПЯТОЙ ПЕРЕДАЧИ
Вывешиваем машину на подъемнике или на подставках и снимаем левое переднее колесо.
1. Демонтируем пластиковый грязезащитный щиток, аккуратно освободив его от пистонов и защелок.
2. Откручиваем верхний болт кронштейна подрамника, а нижний ослабляем и отводим кронштейн в сторону, чтобы не мешал.
3. Отворачиваем крепление трубопровода гидроусилителя к коробке передач, снимаем разъем с выключателя заднего хода.
4. Отворачиваем сливную пробку, сливаем масло и заворачиваем пробку назад. Откручиваем три болта задней крышки коробки передач…
5….и аккуратно снимаем ее, чтобы не повредить смазочный желоб. Стержнем выбиваем штифт, фиксирующий вилку включения пятой передачи.
6. Сдвигаем вилку на себя и включаем рычагом первую передачу: первичный и вторичный валы блокируются — так проще откручивать крепление шестерен. Откручиваем гайку первичного вала…
7….снимаем вилку и муфту синхронизатора, ведомую шестерню и ступицу синхронизатора пятой передачи. Удобнее использовать двухлапковый съемник с тонкими лапками.
8. Отвернув болт вторичного вала, снимаем ведущую шестерню.
9. Меняем шестерни и собираем в обратной последовательности. Несколько замечаний касательно сборки. На шлицы ведущей шестерни рекомендуем нанести несколько капель фиксатора (например, Frenetanche). Гайку первичного вала затягиваем моментом 190 Н·м, а болт на вторичном — 80 Н·м. Не забудьте залить масло в коробку, причем лучше свежее.
И главное. Мы меняли шестеренки сами, благо вскрываем далеко не первую коробку да и соответствующий инструмент имеется. Если у вас недостаточно опыта или смелости для самостоятельной замены, доверьте работу профессионалам.
Как правильно выбрать фильтр системы смазки?
Ни для кого не секрет, что основным назначением фильтра масляной системы мотора является очистка циркулирующей внутри агрегата жидкости от появляющихся со временем примесей. В масле постепенно образуются частицы, являющиеся продуктами «жизнедеятельности» мотора, способные повлечь немало бед для самого агрегата. Как известно, они могут спровоцировать повышенный износ большинства из компонентов, присутствующих в конструкции цилиндропоршневой группы. Такое обстоятельство в большинстве случаев приводит к капитальному ремонту агрегата.
Конструктивный характер масляного фильтра в своем большинстве подразумевает присутствие металлического корпуса, внутреннюю полость которого заполняет сам фильтрующий компонент. Масляный фильтр монтируется на соответствующий элемент блока с двумя клапанами: перепускным и препятствующим дренажу жидкости. Последний из обозначенных клапанов предотвращает отток жидкости в полость картера и устанавливается во входном канале. Он немедленно закрывается во время остановки мотора.
У перепускного клапана появляется «работа» при отказе фильтра системы исполнять свою функцию или если мотор «имеет дело» со смазкой повышенной вязкости.
В любом варианте выбор фильтра должен основываться на рекомендациях производителя.

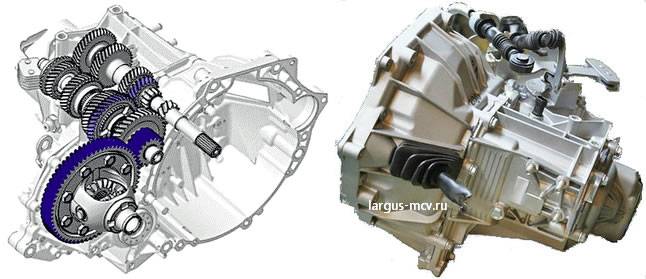

Коробка передач JH3, JR5, 21809

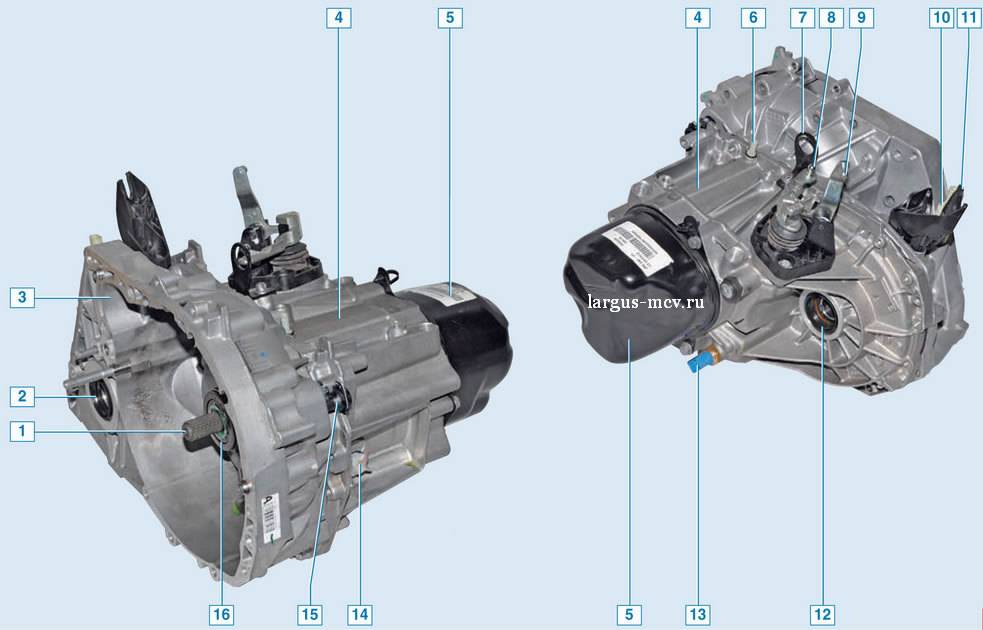

На автомобиль, в зависимости от комплектации, устанавливаются пятиступенчатые коробки передач Renault JH3 и JR5, а также ВАЗ-21809 (с 2018 г), выполненные по двухвальной схеме с синхронизаторами на все передачи переднего хода и объединенные с дифференциалом и главной передачей. В коробку передач на заводе заливают трансмиссионную жидкость, которая расчитана на весь срок службы автомобиля. Поэтому заменять масло в КПП по срокам ТО не нужно.
КПП JH3
Двигатель автомобиля, так же как и все двигатели внутреннего сгорания, развивает мощность и крутящий момент в сравнительно узком диапазоне оборотов. При уменьшении числа оборотов двигателя мощность уменьшается
Силовая передача позволяет уменьшать число оборотов ведущего моста по отношению к числу оборотов коленчатого вала двигателя, увеличивая тяговое усилие. Чем выше тяговое усилие, тем меньше скорость движения.
Во время езды на автомобиле возникает необходимость применять различные скорости движения и разные тяговые усилия. Так, например, при движении по глубокому песку скорость незначительна, а для преодоления сопротивления дороги необходимо довольно большое тяговое усилие. Большое тяговое усилие требуется также при трогании автомобиля с места и преодолении крутых подъемов. Напротив, при движении по дороге с твердым по крытием нужно небольшое тяговое усилие, а скорость движения может быть большой.
Для увеличения или уменьшения тягового усилия на ведущем мосте при неизменной величине крутящего момента на валу двигателя в силовой передаче автомобиля используется коробка передач.
Ввиду того, что двигатели различных моделей автомобиля имеют различную мощность, то, конечно, и передаточные числа отдельных передач, а, следовательно, и числа зубьев зубчатых колёс другие. Однако принцип работы коробок передач одинаковый, и операции по разборке, сборке и ремонту в общем аналогичны.
Основной принцип работы КПП везде одинаков, суть которого заключается в попарном соединении шестерен, которые имеют разное число зубьев. При этом передаваемый шестернями крутящий момент изменяется пропорционально передаточному числу, т.е. отношению чиста зубьев ведомой шестерни к числу зубьев ведущей.
Коробка передач в принципе очень простое устройство.

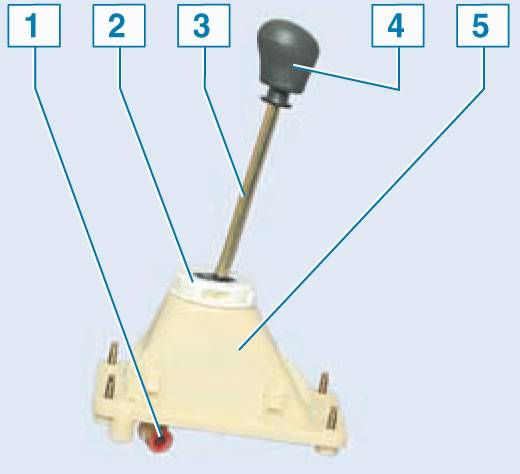

Механизм управления коробкой передач: 1 – втулка (к ней подсоединяется тяга управления КПП); 2 – фиксатор рычага КПП; 3 – рычаг переключения передач (имеет шаровую опру которая вставлена в корпус); 4 – рукоятка рычага; 5 – пластмассовый корпус
Видео: Проверка уровня масла в коробке передач на Лада Ларгус.
Видео: Разборка и диагностика коробки передач Lada Largus – поломки мкпп JR5 Renault
Тяга управления КПП: 1 – стяжной болт; 2 – хомут; 3 – гайка; 4 – тяга; 5 – палец тяги
Тяга крепится одним концом к втулке механизма управления КПП, а другим концом к механизму переключения установленному на КПП.
КПП ВАЗ-21809
Переработанная коробка передач производства ВАЗ с тросовым приводом переключения. Устанавливается на Lada Largus вместо КПП JR5 с 2018 года, в паре с 16-клапанным мотором ВАЗ-21129. Совместно с зарубежными инженерами над коробкой произведён ряд доработок с целью снижения шумов вибраций, в т.ч. был изменен профиль зуба шестерён. Повышена чёткость и сбалансированность переключения передач.
Таблицы передаточных чисел КПП LADA Largus
Примечание: передаточные значения на автомобилях с двигателями производства АвтоВАЗ отличаются от представленных.
Передаточные числа КПП ВАЗ-21809
| l | 3,636 |
| II | 1,952 |
| III | 1,357 |
| IV | 0,941 |
| V | 0,784 |
| Задний ход | 3,500 |
| Главная передача | 3,944 |
Заводские обозначения и параметры пятой передачи
| Передаточное отношение | Шестерня первичного вала | Шестерня вторичного вала | ||
| Число зубьев | Обозначение детали | Число зубьев | Обозначение детали | |
| 0,892 | 37 | 8200611295 | 33 | 8200608035 |
| 0,820 | 39 | 8200611299 | 32 | 8200607980 |
| 0,795 | 39 | 8200611297 | 31 | 8200607978 |
| 0,756 | 41 | 8200611301 | 31 | 8200607981 |
| 0,738 | 42 | 8200611303 | 31 | 8200607983 |
Масса коробок передач (вес КПП в килограммах)
Идентификация КПП
| Кузов и двигатель | Универсал 5 мест с К7М | Универсал 7 мест с К7М | Универсал 5 и 7 мест с К4М | Фургон с К7М и К4М |
| Установленная КПП | JH3 540 | JR5 551 | JR5 549 | JR5 517 |
Примечание: Для точной идентификации установленной КПП смотрите её маркировку (см. ниже).
На табличке 1, рисунок 2-1, выбитой на картере коробки передач ударным способом, приведена информация о коробке передач, рисунок 2-2.
Маркировки на коробках передач нанесены снизу, на картере.
Код КПП находится на наклейке, которая находится на задней, чёрной крышке КПП (слева по ходу движения). Увидеть ее на машине хотя и затруднительно, но можно:
