Как проверить стартер на работоспособность

Как выполнить проверку стартера мультиметром

Проверка сопротивления стартера с применением мультиметра — основной метод диагностики сбоев системы запуска машины. Стартер, имеющий высокое сопротивление, истощает аккумулятор быстрее, чем генератор способен его подзарядить. В большинстве случаев, для проведения тестирование статора, его нужно разобрать.

Внутреннее устройство стартера:

1. Внешний корпус, поддерживающий реле и позволяющий прикрепить его к коробке передач.
2. Зубчатая головка (бендикс), которая должна зацепляется с маховиком мотора для передачи движения. Пока не повернется ключ зажигания, реле не будет двигаться.
3. Ротор, элемент, который постоянно крутится и контактирует с щетками.
4. Статор.
5. Щетки.
6. Электромагнитный соленоид.

Электрическое сопротивление

Для выполнения этого вида проверки, выставляют работу мультиметра в режим омметра. Чтобы проверить реле стартера, один измерительный щуп устанавливают на клемму в цепи зажигания, а второй — на заземлении. Когда стартерное реле  исправно, R=5 Ом и ниже. Если на шкале мультиметра пользователь обнаружил сопротивление, которое не соответствует условиям R=5 Ом, реле неисправно и нуждается в замене.

Аналогично можно узнать сопротивление, установив щуп красного цвета прибора на клемму линии зажигания, а черный — на заземляющую клемму. Включается режим напряжения с диапазоном 20 V. Запускается зажигание автомобиля, и проверяются показания тестера. Если оно не соответствует 12 V, в таком случае реле стартера подлежит замене.

Падение напряжения

Для проверки падения напряжения в стартере, потребуется пригласить помощника. Измерительный прибор устанавливают в постоянный режим при шкале 20 В. Подключают красный щуп прибора к красной клемме провода аккумуляторной батареи, а черный к цепи зажигания. Просят помощника повернуть ключ зажигания и наблюдают за показанием мультиметра. Падение напряжения для рабочего реле стартера не может быть выше 0.2 V.

Обмотка стартера

Стартерную обмотку можно проверить на целостность. Для этого ее измеряют мультиметром в режиме омметра.

До того как проверить обмотку стартера, прибор подключают между выводами обмотки и стартерным корпусом. Полученное R обязано быть не выше — 10 кОм. Аналогично тестируется обмотка ротора между коллекторной пластинкой и сердечником.

Щетки стартера

Эту проверка выполняется на снятом стартере. Проверяется отсутствие замыкания на массу. Включают измеритель в режим омметра между основной пластинкой и щеткодержателем. Если замыкания нет, R обязано равняться бесконечности.

Поскольку в процессе работы втулок может происходить падение тока во время запуска, моторчик будет нестабильно работать, а на коллекторах появятся повреждения, которые будут уничтожать щетки.

Втулки, имеющие разбитую посадку, создают условия для перекоса якоря и неравномерного изнашивания щеток. Тем самым увеличивается вероятность формирования в электрообмотке межвиткового КЗ.

Якорь стартера

Проверка якоря стартера мультиметром выполняется после того, как выполнен первоначальный контроль якоря. Его осуществляют путем подачи напряжения 12 V с АКБ, минуя реле, с непосредственным подключением стартера. Если он при прямой подаче напряжения стал работать, то причина сбоя запуска двигателя — износ щеток. Дальше потребуется выполнить разборку якоря и сделать визуальный контроль его внешнего состояния. И только после этого нужно проверить якорь стартера мультиметром в режиме омметра.

В ходе эксплуатации зачастую автолюбители могут найти повреждения обмотки путем внешнего осмотра. Например, между коллекторными ламелями обнаруживают стружку или находят выгоревшие ламели, неравномерный износ конструкций или распайку выводов.

Как проверить мультиметром

Зачастую в обычного автовладельца нет возможности произвести проверку контрольной лампочкой либо дефектоскопом, поэтому самые доступные методы проверки стартера — проверка на аккумуляторе и мультиметром. Щетки и обмотки стартера будем проверять на замыкание, в режимах мегомметра или прозвонки, а обмотки реле — на небольшое сопротивление.

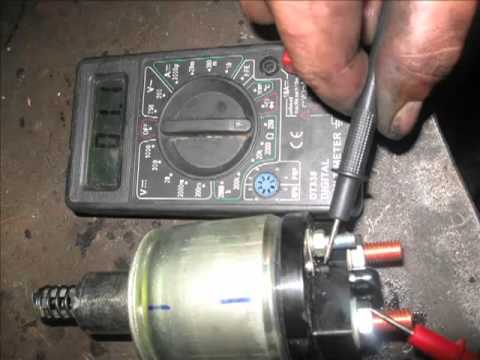

Проверка стартера мультиметром

Разборка и проверка всех деталей стартера

Рекомендуем: Проверяем и меняем датчик положения распредвала самостоятельно

Итак, как проверить стартер мультиметром — нужно лишь разобрать его и замерять сопротивление между:

• щетками и пластиной;
• обмоткой и корпусом;
• пластинами коллектора и сердечником якоря;
• корпусом стартера и обмоткой статора;
• контактом выключения зажигания и постоянным плюсом, он же болт шунта подключения обмоток возбуждения электродвигателя стартера (проверяется состояние втягивающей обмотки реле). При исправности должно быть 1-1,5 Ом;
• выводом подключения зажигания и корпусом тягового реле (проверяется удерживающая обмотка втягивающего реле). Должно быть 2-2,5 Ом.

Проводимость между корпусом и обмоткой, валом ротора и коммутатором, контактом зажигания и плюсовым контактом реле, между двумя обмотками должна отсутствовать.

Стоит отметить, что сопротивление обмоток якоря мизерное и обычным мультиметром его не определить, поэтому можно лишь прозвонить обмотки на отсутствие обрыва (каждая ламель коллектора должна звониться со всеми остальными) или проверить падения напряжения (на всех должно быть одинаковым) на соседних ламелях при подаче на них постоянного тока (около 1А).

Надеюсь, данная информация помогла вам узнать, как проверить стартер своими руками в гаражных условиях, имея в своем распоряжении только аккумулятор или мультимет. Как видите, проверка стартера на работоспособность может и не требовать профессионального оборудования или знания электросхем. Нужны лишь элементарные навыки использования омметра и тестера с контрольной лампочкой. Но для профессионального ремонта в обязательном порядке нужен и ППЯ — прибор проверки якорей.

Как известно, стартер является устройством, которое запускает двигатель автомобиля. Фактически, стартер является электродвигателем, который питается от АКБ. Вполне очевидно, что выход стартера из строя значительно усложняет или делает невозможным запуск ДВС.

При этом стартер редко выходит из строя неожиданно. Другими словами, на возникновение неисправностей указывают определенные признаки. Далее мы рассмотрим, по каким симптомам можно определить, что стартер неисправен, а также как проверить стартер от аккумулятора или мультиметром.

Проверка стартера: как проверить работоспособность стартера

Итак, если в работе стартера замечены сбои, необходимо выполнять проверку и дефектовку. При этом часто возникает необходимость сделать быструю проверку стартера без снятия.

Чтобы выполнить такую проверку, АКБ должна быть заряжена, а также под рукой необходимо иметь пару силовых проводов

Обратите внимание, от аккумулятора не удается проверить якорь, обмотку стартера или щетки. Для проверки этих элементов стартер нужно разбирать, после чего прозванивать мультиметром (тестером.)

Доступные способы будут рассмотрены ниже.

Проверка стартера от аккумулятора

Если говорить о проверке стартера от аккумулятора, этот метод позволяет быстро проверить работоспособность и эффективность работы устройства. Дело в том, что если просто пытаться завести двигатель привычным образом, стартер может щелкать, но ничего больше не происходит.

Чтобы проверить, как стартер выдвигает шестерню и крутит, нужно минусовую клемму присоединить на корпус, а плюс подать на верхнюю клемму реле и контакта включения.

Если шестерня не выдвигается, причин может быть несколько:

• подгорели контакты втягивающего;
• заклинило якорь;
• перегорела обмотка стартера или реле.

В норме бендикс должен выдвинуться с характерным щелчком, после чего шестерня начинает прокручиваться мотором стартера. Такой метод позволяет проверить втягивающее реле, при этом проверка втягивающего реле от аккумулятора достаточно достоверна.

Проверка щеток стартера

Щетки быстрее всего проверяются при помощи контрольной лампочки на 12 вольт. Один вывод лампы присоединяется на щеткодержатель, тогда как другой на корпус. Если лампа начнет гореть, щетки нужно менять, так как защита пробита.

Также щетки можно проверить тестером — мультиметром. Для этого стартер нужно разобрать. Основная цель сводится к тому, чтобы проверить замыкание на массу. В норме щетки не должны замыкать.

Например, если втулки сработались, тогда во время пуска напряжение просаживается, моторчик стартера работает со сбоями, причем подгоревший коллектор фактически выедает щетки. Если втулки сильно разбиты, это приводит к перекосам якоря, щетки изнашиваются неравномерно, возможно замыкание обмотки.

Проверка бендикса

Чтобы проверить бендикс стартера, корпус обгонной муфты зажимается в тисках. Чтобы избежать повреждения, можно на «губы» тисков положить прокладки из резины. Далее осуществляется попытка прокрутить бендикс в разные стороны

Обратите внимание, в две стороны он не должен вращаться

Проверка обмотки стартера

Чтобы понять, как проверить обмотку стартера, важно знать, что такую проверку можно выполнить при помощи дефектоскопа или лампочки 220 В. Метод похож на тот, как проверяются щетки

Для проверки лампочку мощностью до 100 Ватт нужно последовательно подключить проводом между обмоткой и корпусом.

При необходимости выполнить проверку обмотки ротора стартера, необходимо выполнить аналогичные действия. Один вывод контрольной лампы прикладывается к пластине коллектора, а другой кидается на сердечник. Если лампа горит, это говорит о необходимости перемотки обмотки. Также проблему можно решить путем полной полностью замены ротора.

Проверка якоря стартера

В процессе диагностики важно знать, как проверить якорь стартера. Для этого потребуется напрямую подавать напряжение 12 Вольт с аккумулятора на стартер

Другими словами, напряжение подается в обход в реле.

Если стартер крутит, это значит, что якорь в полном порядке. Если же вращения нет, тогда проблемным может оказаться как якорь, так и щетки. В такой ситуации стартер нужно разбирать, после чего провести дефектовку и проверку мультиметром, переведя устройство в режим омметра для замеров сопротивления.

Как правило, в списке проблем с якорем можно выделить возможные пробои обмотки на корпус, коллекторные выводы распаяны или произошло межвитковое замыкание обмотки. Кстати, последнюю неисправность обычно выявляют спецприбором (ППЯ).

Еще износ коллектора, особенно если он неравномерный, становитс причиной износа щеток и выхода стартера из строя. Одна из причин, когда изоляция выступает между ламелями в результате того, что произошло смещение коллектора по отношению к оси вала

Обратите внимание, общая глубина между проточками коллектора якоря не должна быть меньше 0,5 мм

Прозвон реле и соединительных проводов

Для последующей диагностики генератора нужна электрическая схема автомашины и мнемосхема положения реле. Пуск двигателя осуществляется двумя способами. Первый – управляющий ток на втягивающее реле поступает с контактов замка зажигания.

Второй вариант, более современный, применяется специальное реле стартера, которое и подает соответствующий ток. Проверить работоспособность реле можно мультимтером, в режиме вольтметра. Измеряемое напряжение на обмотке должно быть +12 В.

Затем приступают к обследованию самого генератора. Он может располагаться между радиатором и двигателем или около маховика. Требуется прозвонить все проводники, идущие от стартера. Это два провода: один сечением 25 мм2 на щетке генератора и второй, управляющий втягивающим реле.

Руководство по проверке

Устройство можно проверить, не снимая его с машины. Снятие выполняется при серьезных поломках. Для диагностики не потребуется специальных знаний. Проверяется устройство в несколько этапов. С амое главное — проверять толстыми проводами, на тонких работать не будет.

Этапы

Проверка стартера в сборе. Для этого нужно демонтировать устройство с машины и зажать его в тиски, надежно, но не сильно, чтобы не поломать. Затем необходимо замкнуть контактные болты, находящиеся с тыльной стороны, с помощью металлического предмета или куска проволоки. Если стартер рабочий, он начнет крутиться. В этом случае причина неисправности может быть в реле тяги.

Проверка на работоспособность тягового реле. Для этого нужно использовать провода с небольшим сопротивлением. Одним проводом нужно соединить положительную клемму на аккумуляторе и реле на массе, а вторым минусовую клемму на аккумуляторе и корпусом стартера. Если реле исправное, прозвучит характерный щелчок и якорь выдвинет шестеренку (автор видео — altevaa TV)

Тестером следует измерить сопротивление между корпусом ротора и обмотками, оно должно составлять несколько миллионов Ом. Если сопротивление изоляции от 0 до 2 Ом, якорь неисправен и требует замены. Проверка межвиткового замыкания делается с помощью специального стенда для проверки генераторов.

Проверка устройства на стенде

Проверку щеток делают с помощью лампочки на 12 В, которую подключают к щеткодержателю и корпусу устройства. Светящаяся лампочка информирует о неисправности щеток. В этом случае их нужно заменить. Обмотка также проверяется лампочкой, только подключается обмотка и корпус.

Прозвонить электрическую сеть. С помощью контрольки можно прозвонить электрическую цепь, чтобы найти разрывы. Чтобы прозвонить элетросеть, необходимо включить зажигание.

Проверяем бендикс. Для проверки понадобится мягкая прокладка, чтобы защитить деталь от повреждения. Звездочку бендикса нужно зажать в тиски и провернуть муфту в одну и другую сторону. Если деталь исправна, муфта будет поворачиваться лишь в одну сторону. Если она проворачивается в другую сторону, это говорит о ее неисправности и необходимости замены. Могут быть изношены зубья, тогда бендикс нужно просто заменить.

Забоины в зубьях бендикса

При визуальном осмотре можно выявить следующие неисправности:

• обрывы обмотки;
• нарушение изоляции;
• износ пластин коллектора;
• дефекты поверхности коллектора и якоря в виде задиров, царапин, канавок и т.д.

Небольшие дефекты устраняются путем зачищения мелкозернистой наждачной бумагой или шлифованием. Если в результате этих действий якорь уменьшился в диаметре, ставятся прокладки. То же касается и коллектора. Если детали сильно изношены, их лучше заменить. Замена требуется, если неисправна межвитковая изоляция, изношены щетки и подшипники.

Научившись проверять устройство, которое запускает двигатель, своими руками, вы сможете сэкономить на посещении станции техобслуживания.

Если вы не знаете, как проверить стартер, не снимая его с машины, диагностику можно сделать на СТО, которые оборудованы специальным стендом для диагностики генераторов.

Извините, в настоящее время нет доступных опросов.

Стартер крутит но не вращает двигатель

Износ роликов бендкса

При повороте ключа зажигания на старт стартер крутит, но двигатель не подвижен. Происходит это из за поломки бендикса.

Бендикс состоит из двух частей.

• Первая соединяется  с валом стартера
• Вторая это шестеренка, которая входит в зацепление с венцом маховика.

Соединяются они между собой при помощи подпружиненных цилиндрических роликов. Полость в которой эти ролики расположены находится под углом по ходу вращения бендикса. То есть в одну сторону вращения ролики не создают препятствие. В другую сторону ролики за счет силы трения и расположения движения роликов они становятся в клин. Между двумя поверхностями.

В процессе работы ролики изнашиваются и становятся тоньше . изнашиваются и рабочие поверхности. Ролики перестают зажиматься. В результате чего бендикс проворачивается и не передаёт вращение от вала стартера к маховику.

Если подобное произошло в дороге есть шанс что двигатель все таки заведется. Для этого необходимо несколько раз погонять стартер. Поверхности от трения нагреваются. Происходит тепловое расширение элементов бендикса. Он в какой то момент сработает и двигатель заведется. Как правило, подобная неисправность появляется постепенно. Сначала бендикс проскочил один раз. Затем чаще и чаще. Лучше сразу его заменить. Наступит момент когда бендикс полностью откажет.

Повреждение зубьев бендикса и венца маховика

Существует её один момент, по которому работающий стартер не вращает двигатель. Происходит это из за разрушения зубьев бендикса и венца маховика. То есть бендис выходит полностью. Происходит соединение контактов втягивающего реле через пятак. Стартер вращается. Но двигатель не проворачивается.

Подача бендикса изначально была не отрегулирована. Или произошло заедание бендикса на валу стартера.

Регулировка пятна контакта шестерен бендикса и венца маховика происходит при помощи винта на котором крепится вилка бендикса. Поверхность болта смещена по своей оси. Благодаря этому есть возможность регулировать выход бендикса в большую или меньшую сторону.

Если зубья бендикса не создают полного пятна контакта. Частичо или на половину входят в зацепление. Вращение происходит по краю зубьев. В результате зубья стачиваются или обламываются. Тяжело проверить стартер как  если сломаны зубья или неисправность бендикса.

Скорее всего появятся не характерные для работы стартера звуки.  Скрежетание и образование искр.

Проверка стартера

Часто случается такое, что при теплом двигателе машину получается завести, а при холодном стартер слабо крутит, аккумулятор заряжен. Могут возникать подергивания автомобиля при движении. Большинство водителей проверяют только клеммы на аккумуляторе, после чего ситуация может немного улучшиться, но через короткий промежуток времени повторяется, а стартер крутит как будто сел аккумулятор.

Для решения такой проблемы необходимо:

• Зачистить все соединения клемм.
• Зачистить места креплений клем.
• Зачистить контакты на стартере наждачной бумагой.
• Проверить провод массы и зачистить клемы.
• Заменить высоковольтные провода (если машина на ходу дергается) при необходимости.

Также стартер может плохо крутить в случаях, когда смазывающее масло не подходит по сезону. Тогда коленвал двигателя будет с трудом проворачиваться. Однако это явление встречается только при низкой температуре. Необходимо поменять масло на более подходящее и при необходимости утеплить стоянку автомобиля.

Применение аккумулятора

Многие водители задаются вопросом, как проверить стартер не снимая с машины. Быстрая проверка устройства может проводиться прямо на месте. Для этого процесса потребуется только рабочий аккумулятор и силовые провода. При этом нужно проверить втягивающее реле и мотор агрегата, а для проверки якоря, щеток или обмотки после разборки понадобится мультиметр.

Манипуляции при помощи аккумулятора помогут разобраться в правильности функционирования стартера, так как при запуске зажигания трудно понять работу прибора из-за щелчков. При замыкании выводных клемм и корпуса стартера определяется неисправность втягивающего реле или самого стартера путем визуального наблюдения за срабатыванием самого реле и вращением мотора пускового устройства.

Проверку способности выхода и вращения шестерни без демонтажа можно, разобравшись как подключить стартер напрямую к аккумулятору. Для этого деталь должна быть зафиксирована, после чего клемма аккумулятора «—» подсоединяется к корпусу, а плюсовая — к верхнему контакту реле его запуска. Работоспособность должна подтверждаться выносом бендикса и вращением шестерни от якоря.

После проверки стартера аккумулятором неисправность может остаться неизвестной. Поэтому агрегат нужно снимать с машины и проводить подробный осмотр всех составляющих.

Проверка реле

Для проверки нужно подключить плюс аккумулятора и минусовую клемму к корпусу. При исправности должен произойти щелчок, после которого шестерня бендикса входит в зацепку.

При некоторых неполадках шестерня может не выдвигаться:

• Подгорели контакты реле.
• Заклинил якорь.
• Перегорела обмотка стартера или самого реле.

Проверка щеток стартера

Щетки проверяются разными способами. Самым простым является способ с лампой мощностью 12 В. При этом нужно соединить один выход щеткодержателя к лампочке и свободный контакт лампы к корпусу держателя. При неисправности щетки лампа не включится, следовательно, щетки нужно менять.

Для проверки вторым способом понадобится мультиметр и разобранный стартер. Процесс заключается в проверке замыкания с массой. Необходимо измерять сопротивление между главной пластиной и щеткодержателем. При этом сопротивление должно быть бесконечным. Разбирая этот узел, необходимо провести визуальный осмотр частей, таких как:

На втулках может быть выработка, которая, в свою очередь, влияет на просадку тока при попытке запуска и на стабильность работы моторчика, а при повреждении или подгорании коллектора щетки будут очень быстро истираться. Кроме того, износ втулок способствует перекашиванию якоря и неравномерному изнашиванию щетки, что может повлечь за собой межвитковое замыкание в обмотке.

Щетки являются очень важным элементом стартера, и если они износились, то пускатель будет плохо вращать коленвал как на прогретом двигателе, так и на холодном. При небольшом износе их следует проверять на утечку тока.

Осмотр бендикса

Бендиксом называют устройство, которое отвечает за снижение шума при работе пускового устройства.

Роботу бендикса проверить несложно. Для этого корпус обгонной муфты зажать тисками, желательно с помощью мягкой прокладки, и сделать попытку прокручивания в две стороны. Если проворачивается, значит, обгонная муфта неисправна.

Проверка стартера с помощью аккумулятора

Прежде чем обращаться в автосервис, покупать новый агрегат или запчасти на него необходимо попробовать самостоятельно проверить его работоспособность. При должном подходе возможно самостоятельное выявление неполадок.

В первую очередь, при возникновении подозрений на сбои в работоспособности пускового устройства необходимо проверить контакты на клеммах АКБ и стартера, их прикрученность и наличие окисления, заряженность батареи, так как во многих случаях проблемой в запуске ДВС являются вышеперечисленные факторы.

Простым способом проверки на исправность электросети является замыкание отверткой клеммных болтов электродвигателя, перед этой процедурой необходимо поставить автомобиль на нейтральную скорость (или передвинуть рычаг селектора в режим паркинг или нейтраль).

Если стартер запустил двигатель, следует искать неисправность в электрической цепи. В противном случае следует снять агрегат, отсоединив все крепления от двигателя и сняв клеммы и другие провода.

Как проверить Бендикс

После снятия электродвигателя необходимо осмотреть бендикс (шестерня в самом конце), при наличии повышенного износа зубьев, трещин в нем – его следует заменить.

Бендикс должен проворачиваться только в одну сторону, в противном случае его придется заменить. Подключив агрегат к АКБ исправность бендикса вряд ли получиться диагностировать, так как он может крутиться, но с недостаточной для запуска ДВС силой.

Как проверить Втягивающее реле

При повороте ключа зажигания должен раздаваться щелчок, свидетельствующий о втягивании якоря и зацеплении бендикса.

Перед проверкой исправности стартера необходимо жестко закрепить (или в тисках, предварительно его обмотав толстым слоем ткани, или при помощи сильного помощника, который будет удерживать агрегат), так как при его пуске может возникнуть очень сильный рывок.

Необходимо подключить плюс от батареи к плюсу на стартера, а минус с АКБ – к корпусу агрегата. Если узел исправен, то должен быть быстрый и резкий щелчок и выдвинется бендикс и начнет крутиться.

При отсутствии щелчка и движения обгонной муфты необходимо заменить втягивающее реле. При отключении питания от АКБ бендикс должен втянуться.

Как проверить Якорь и Щётки

Для проверки щеток и якоря потребуется мультиметр или 12-ти вольтовая лампочка. Проверка лампочкой заключается в подключении ее контактов к массе и щеткодержателю при подключенном стартере к АКБ. Загорание лампочки сообщает о высоком износе щеток.

При проверке мультиметром проводится идентичное подключение контактов, только результаты замера сопротивления должны стремиться к бесконечности, в ином случае идет замыкание на массу.

Проверить якорь можно только разобрав электродвигатель. Помимо проведения визуального осмотра на наличие окисления, следов замыкания, повышенного износа, для проверки якоря потребуются специальный прибор ППЯ (прибор проверки якорей) – для проверки межвиткового замыкания.

Сложность диагностики неисправностей якоря, равно как и его ремонт, потребует обращения к профильным специалистам, но чтобы избежать лишних расходов необходимо проверить все остальные части агрегата.

Как проверить Обмотку стартера

Для проверки обмотки электродвигателя потребуется мультиметр или лампочка. Провода контрольной лампочки подключаются выводом обмотки и корпусом стартера. Если лампочка загорелась, то налицо пробой в обмотке.

Таким же подключением проверяется сопротивление обмотки, для чего мультиметр необходимо перевести в соответствующий режим. Среднее показание исправной обмотки будет составлять 10кОм.

Стартер является важнейшим элементом автомобиля, и его неисправности сразу дадут о себе знать или невозможностью запуска машины или трудностями с ним.

Данный узел является весьма надежным, но и с ним случаются неполадки. Некоторые из них легко определить самостоятельно, а для выявления других потребуется специальная аппаратура, которая имеется только у узкопрофильных специалистов.

Как известно, стартер является устройством, которое запускает двигатель автомобиля. Фактически, стартер является электродвигателем, который питается от АКБ. Вполне очевидно, что выход стартера из строя значительно усложняет или делает невозможным запуск ДВС.

При этом стартер редко выходит из строя неожиданно. Другими словами, на возникновение неисправностей указывают определенные признаки. Далее мы рассмотрим, по каким симптомам можно определить, что стартер неисправен, а также как проверить стартер от аккумулятора или мультиметром.

Читайте в этой статье

Проверяем втягивающее контрольной лампочкой

Этот процесс можно разбить на несколько этапов. В каждом из них будет проверяться определенный элемент.

Реклама:

Этап первый – проверка втягивающей обмотки

1. Подключаем минусовой контакт аккумуляторной батареи к контакту включения реле
2. Плюс от АКБ, к которому подключена лампа, подсоединяем к нижнему силовому болту. Его можно определить по перемычке (к нему подходит металлическая пластина небольшого размера)

В этот момент контролька должна загореться. Это свидетельствует о наличии цепи во втягивающей обмотке. Если лампа не загорелась – есть обрыв и его искать нужно только после демонтажа задней крышки втягивающего (если такое возможно).

Этап второй – проверка удерживающей обмотки

1. Минус от аккумулятора подключаем к управляющему контакту реле
2. Плюсом с лампой касаемся корпуса втягивающего

Лампочка должна гореть. Если нет – обрыв цепи удерживающей обмотки.

Реклама:

Этап третий – проверка «пятаков»

1. Минусовой провод прикручиваем к любому силовому болту при помощи гайки
2. Переворачиваем реле подвижной частью вниз и с силой нажимаем на нее, эмитируем срабатывание втягивающего. При этом шляпки силовых ботов должны внутри замкнуться между собой через пластину, закрепленную на подвижном штоку
3. Плюсовым контактом дотрагиваемся до другого свободного силового болта.

Если цепь есть – лампа светится.

Реклама:

Этап четвертый – определение качества контакта между силовыми болтами и пластинкой

1. Как в третьем этапе нажимаем на подвижный шток, чтобы замкнуть шляпки болтов
2. Минус там же, где и в прошлый раз
3. Плюсом притрагиваемся к минусовому контакту и запоминаем яркость свечения контрольной лампы
4. Затем прикасаемся к другому болту и замечаем, насколько ярко светится лампа

Если уровень яркости не отличается от яркости при касании к минусу АКБ – все в порядке, контакт отличный. Если контролька светится тусклее – имеется нагар или окисление металла в местах контакта подвижной пластины и «пятаков» силовых болтов.

Видео как проверить втягивающее реле стартера от аккумулятора:

Advertisement

Причины поломки стартера и основные виды неисправностей

Все причины неисправностей можно разделить на две группы:

1. Механические. К ним относятся поломки, которых причиной стал износ деталей. Они изнашиваются в течение продолжительной эксплуатации или при нарушении правил эксплуатации. Возможны механические повреждения и по причине электрических неполадок.
2. Электрические. К таким поломкам относятся проблемы с электропитанием. Для обнаружения электрических неполадок нужно проверить всю проводку, провести диагностику контактов, межвитковых замыканий. Также следует проверить подгорания замыкающих пластин и рабочих поверхностей, которые возможны из-за прохождения лишнего тока через контакты.

Это интересно: Какие глупые ошибки совершают водители при поворотах?

Диагностика с помощью АКБ

Если говорить в общем, то возможны следующие поломки запускающего двигатель устройства:

1. При попытке запустить стартер не вращается якорь и не срабатывает реле тяги. Основной причиной является недостаточное электропитание. Это может быть вызвано разряженной аккумуляторной батареей, окислением на плюсовой клемме или плохим контактом, слабой затяжкой наконечников на аккумуляторе, обрывом электрической, межвитковым замыканием и заеданием якоря.
2. При исправно работающем втягивающем реле во время запуска стартера тяжело вращается якорь. Возможная причина — замыкание между пластинами коллектора или его подгорание, зависание, износ щеток, плохая зарядка АКБ, износ втулок якоря, смещение якорных пластин, обрыв обмотки, межвитковое замыкание стартера и якоря.
3. При работающем стартере вращается якорь, но нет вращения коленвала. Причина может быть в поломке буферной пружины или поводкового кольца муфты, пробуксовке свободного хода муфты, в плохом перемещении якоря, неисправности рычага, выключающего муфту.
4. Стартер не отключается после того, как завелся двигатель – заедает втягивающее реле или привод рычага, неисправна возвратная пружина замка зажигания, поломка возвратных пружин реле, муфты. В любом из этих случаев нужно выключить зажигание и отсоединить провод, идущий к реле.
5. Появление посторонних шумов говорит об ослаблении крепления устройства, износе втулок подшипников, ослабление буферной пружины стартера, повреждении венца маховика или забоины в зубьях привода, неправильной регулировке хода шестерни устройства.

Перед тем, как начинать ремонт, нужна проверка стартера. Ее можно выполнить своими руками либо с помощью стенда для проверки генераторов.

Стенд для диагностики генераторов

Предпосылки для проведения диагностики рассматриваемого узла

Перечислим признаки, указывающие, что именно стартер является причиной невозможности запуска двигателя:

1. Не слышно его срабатывания при повороте ключа зажигания в замке.
2. Стартер не отключается после запуска мотора.
3. Коленвал при вращающемся якоре устройства не проворачивается, и машина не может завестись.
4. При срабатывании слышен сильный посторонний шум, скрежет.

Батарея также не должна быть разряжена. Если под рукой нет мультиметра, просто включите фары и подайте звуковой сигнал. Если свет тусклый, а звук недостаточно громкий, то аккумулятор, скорее всего, разряжен. В этом случае придется «прикуривать» от другого авто или заряжать батарею.

Дальнейшая диагностика «на месте» без демонтажа устройства

Если причина не в разряженной батарее, выполните следующее:

1. С выводов замка зажигания отсоедините провода и кратковременно замкните их между собой. Если стартер при этом сработает, то неисправен просто замок. В этом случае нужно будет завести мотор, поставить провода на место и продолжить движение.
2. Если описанный способ не помог, а замок зажигания исправен, для дальнейшей проверки понадобится дополнительный высоковольтный провод. Один конец его соедините с выводом тягового реле, а другим прикоснитесь к плюсовой клемме батареи. Срабатывание стартера укажет на разрыв в цепи от тягового реле до аккумулятора.

Если все описанное выше не заставило стартер работать, то причина невозможности запуска двигателя кроется именно в этом механизме. Его нужно будет демонтировать и следовать дальнейшим инструкциям, описывающим, как проверить исправность детали.
