Как проверить втягивающее реле стартера: что нужно знать

Типы втягивающих реле стартера

На отечественных автомобилях в зависимости от модели устанавливаются разные типы детали. Каждый из них имеет свою конструкцию и применяемость.

• Для «классики» (модели от «копейки» до «семёрки» – 2101, 2106, 2107 и т.д.) – нередукт. стартер;
• Для моделей от «восьмёрки» до 21099 – нередукт. стартер;
• Универсальные (для любой модели с редукт. стартером);
• Для моделей от «восьмёрки» до 2109 и 21099,  21013 – 21015 – со стартером AZD.

Следует знать, что существуют разборные и неразборные модели втягивающих реле. Разборные, как правило, относятся к категории старого образца и стоят на ВАЗ 2101 – 2107.

Втягивающее реле стартера – для чего оно необходимо и как работает

Здравствуйте, уважаемые автолюбители! Прежде, чем любой автомобиль, подчиняясь желаниям владельца, выедет из гаража и поедет из пункта «А» в пункт «Б», его необходимо завести. Большинство современных автопользователей, которых автолюбителями можно назвать с большой натяжкой, доверяют ремонт и обслуживание своего авто специалистам сервисных центров.

Плохого в этом ничего нет, если не учитывать, тот факт, что автомобили эксплуатируют бездумно, неаккуратно. Уважающий себя водитель, даже если не принимает лично участие в ремонте машины, должен знать её устройство, основные признаки неисправностей, порядок их устранения. Это необходимо хотя бы для того, чтобы не выглядеть глупо в разговоре с автослесарем и не попасться в руки мошенников от ремонта.

Так как движение автомобиля начинается с запуска мотора, то в первую очередь, необходимо освоить устройство системы пуска. Одно из самых уязвимых мест – это втягивающее реле стартера. Об этой детали слышали все, но принцип её работы и устройство понимают не многие.

Сравнительно небольшой узел играет ключевую роль в запуске мотора. Если в случае поломки иных частей эксплуатация автомобиля возможна, то сломанное реле стартера полностью парализует автомобиль.

Тяговое реле стартера – для чего оно необходимо

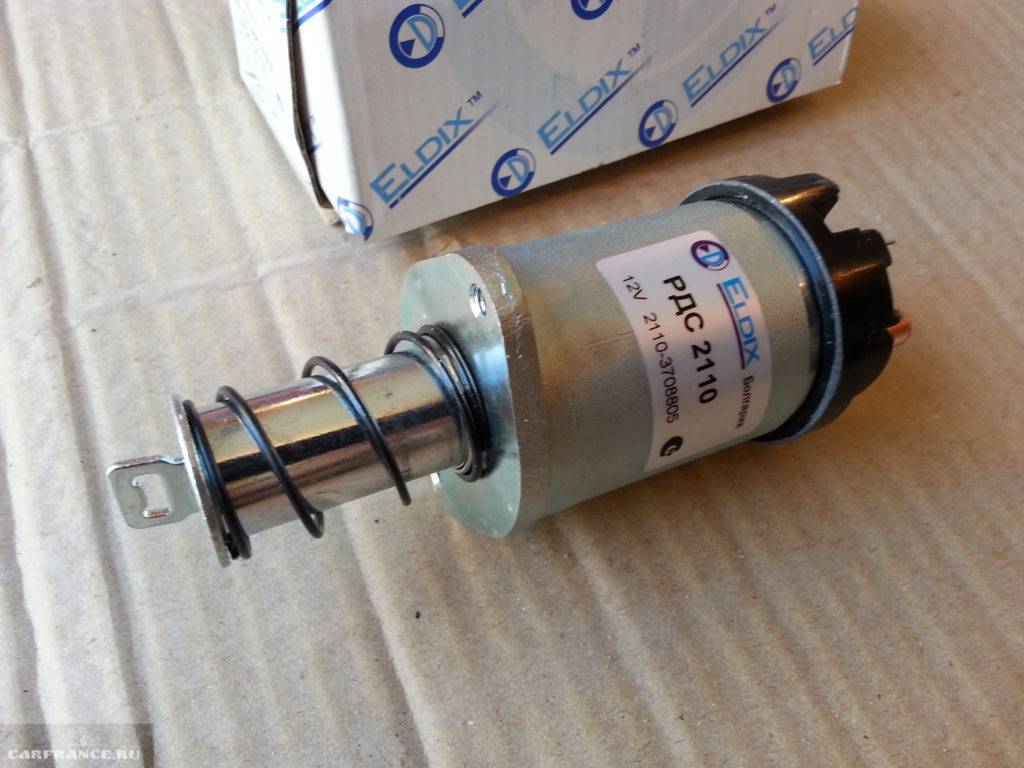

Втягивающее реле стартера

Прежде, чем приступить к изучению устройства втягивающего реле, необходимо уяснить, что за работу стартера отвечает два реле, которые не следует путать. Первое – реле включения стартера, находится в моторном отсеке.

В зависимости от марки и модели автомашины оно может быть выполнено в самостоятельном корпусе или монтироваться в общий блок вместе с другими реле.

Второе – это втягивающее реле, которое установлено непосредственно на стартере и выполняет следующие функции:

• перераспределение электроэнергии между электромагнитом реле и мотором стартера;
• синхронизация работы узлов стартера при запуске мотора;
• подача шестерни бедикса до зацепления с зубами венца маховика;
• возврат шестерни в исходное положение после пуска.

В литературе можно встретить чуть измененной название одного и того же реле – тяговое реле стартера. В народно-автомобильном обиходе это устройство называют просто – «втягивающее».

Для того, чтобы мотор запустился, необходимо принудительно вращать коленчатый вал до того момента, как в камерах сгорания не начнёт воспламеняться топливная смесь. В исправном моторе для этого необходима «секунда» времени.

Задача втягивающего реле заключается в том, чтобы синхронизировать работу стартера, обеспечить зацепление рабочих частей шестерён и убрать бендикс от маховика после запуска двигателя.

Устройство втягивающего реле стартера и принцип его работы

Тяговое реле стартера находится над стартером в прочном соединении с ним. При необходимости оно достаточно просто снимается, но сделать это можно только на демонтированном стартере. Разные производители предлагают реле в двух вариантах: разборное, которое при необходимости можно подвергнуть диагностике, ревизии и ремонту, и неразборное, которое в случае поломки меняется целиком.

Основными частями реле являются:

• корпус;
• якорь;
• магнит с обмотками (втягивающая и удерживающая);
• возвратная пружина;
• контакты.

После поворота ключа в замке зажигания, в катушке возникает электромагнитное поле на втягивающей обмотке и якорь, притягиваясь, перемещается в сердечник, который посредством рычага вводит в зацепление с венцом маховика рабочую шестерню бендикса.

Как только сердечник достигает крайнего положения, «втягивающий» стартера замыкает пару контактов, которые называют «пятаками». В этот момент включается удерживающая обмотка и подаётся ток на обмотку мотора, который начинает вращать вал и маховик, находящийся в зацеплении с шестернёй.

С пуском мотора контакты в замке зажигания размыкаются, подача электроэнергии на стартер прекращается, и возвратная пружина возвращает якорь в исходное положение, а вместе с ним и шестерню с обгонной муфтой. Вот, собственно, такой принцип работы втягивающего реле стартера.

Не крутит?

Если на инжекторной ВАЗ 2110 не крутит стартер, причин тому может быть несколько.

1. Виновником выступает втягивающее реле. Если вы всунули ключ, повернули, зажглась панель приборов, включился бензонасос, но при дальнейшем проворачивании панель гаснет, а стартер не включается, следует проверить втягивающее реле. Удостоверьтесь в наличии напряжения в нем. Попробуйте стартер замкнуть, отключить сигнализацию, которая тоже может вызывать проблемы. Если все по отдельности работает, но в итоге стартер не включается, тогда причина во втягивающем реле. Его нужно заменить на новые и проблема исчезнет.
2. Не работает обгонная муфта. Вы завели холодный мотор, проехали пару десятков километров, остановились выйти на пару минут, вернулись, а стартер щелкает, но не крутит у вашего ВАЗ 2110. Только когда машина остывает, удается запустить мотор. Прежде всего, виновата обгонная муфта или в народе бендикс. Смените ее на редукторный аналог. Дополнительно проверьте провода, которые идут от бендикса к аккумуляторной батарее.
3. Отсутствуют контакты. Стартер заводится, но очень тяжело, выдавая много щелчков. Если ситуация повторяется регулярно, обязательно проверьте контакты. Вероятно, клеммы окислились. Чистка не дала результат? Тогда проверьте контакт массы с кузовом автомобиля и контакты стартера. Для них окисление — естественное явление. Другой способ — попросите друга повернуть ключ в замке зажигания, а сами ударьте твердым предметом по реле пару раз. Если машина завелась, тогда попросту залипли замыкающие контакты. Но тут лучше полностью заменить все реле, чем ремонтировать и разбирать узел.
4. Проблема в иммобилайзере. Не редко схема включения стартера на инжекторном ВАЗ 2110 нарушается по причине иммобилайзера. Двигатель может неожиданно заглохнуть, стартер перестает крутить, даже с толчка завести не удается. При этом клеммы чистые, батарея заряжена. Если включен иммобилайзер, причиной может служить он. Из-за срабатывания защиты двигатель не откликается. Завести машину вам уже не удастся, потому вызывайте эвакуатор и отправляйтесь на ближайшую станцию технического обслуживания.
5. Проблемный инжектор. Мы рассмотрели почти все проблемы стартера, характерные для карбюраторного мотора. Но сегодня «десятки» есть инжекторные. Они не очень любят низкокачественное топливо, которым так часто любят заправляться владельцы ВАЗ 2110. Потому стартер может не работать по той простой причине, что инжектор забит, загрязнен. Выполнив промывку, вы устраните проблему.

Проверка состояния

Прежде чем менять релюху, удостоверьтесь, что проблема с запуском мотора связана именно с этим компонентом.

Для этого рассмотрим две ситуации, указывающие на его неисправность.

Ситуация	Ваши действия
Реле издает щелчки, но якорь не крутится	Если имеются щелчки от реле, проверьте состояние якоря. Для этого клеммы втягивающей релюшки перемыкаются большой отверткой или куском сварочного кабеля к клеммам на концах. Взяв тонкий провод или отвертку, вы легко можете сжечь клеммы. При работающем якоре после замыкания клемм якорь закрутится, что можно определить по звуку. Следовательно, само втягивающее реле вышло из строя и требует ремонта
Реле полностью молчит	Даже если после замыкания клемм тишина, проблему следует искать в стартере. Реле тут уже не играет никакой роли

Обнаружив, что релюшка отработала свое, ее обязательно требуется заменить или отремонтировать, если имеется такая возможность.

Проверка втягивающего реле стартера

Чтобы определить причину отсутствия соединения зубчатых элементов стартера и двигателя, следует проверить работоспособность втягивающего реле. Для удобства диагностики чаще всего приходится демонтировать весь стартер.

Однако перед тем как приняться за демонтаж стартера, желательно провести несколько простых операций, которые помогут выявить неполадку:

• Проверить состояние аккумулятора, надежность крепления клемм, удалить окислы с выводов АКБ;
• Убедиться в том, что электрическая проводка надежно крепится к стартеру гайками. При наличии коррозии зачистить контакты мелкозернистой наждачной бумагой;
• Найти в автомобиле реле включение стартера и проверить его состояние.

Порядок демонтажа стартера

Для снятия стартера требуется отсоединить провода, которые к нему подходят, а затем открутить болты крепления (обычно два или три).

Зачастую для выполнения этих, на первый взгляд, несложных операций автомобилисту приходится тратить много времени и усилий.

Объясняется это тем, что стартер во многих моделях авто хорошо спрятан в моторном отсеке, и чтобы добраться до него, необходимо изъять из-под капота немало мешающих узлов и механизмов. А в некоторых машинах, например Фольксваген Гольф или Пассат, для его демонтажа потребуется поддержка двигателя.

Лучше всего эту работу проводить на смотровой яме или на эстакаде.

Как проверить втягивающее реле стартера

Когда стартер успешно извлечен из подкапотного пространства, следует его очистить от загрязнений, а окисленные контакты необходимо обработать наждачкой.

1. Теперь стартер нужно разместить рядом с аккумулятором и подготовить два электрических провода достаточной длины. Лучше всего применять провода для “прикуривания”, которые оснащены “крокодилами”.
2. Первым делом нужно одним электропроводом соединить плюсовую клемму аккумулятора с соответствующим выводом втягивающего реле.
3. После этого другой провод подключают к минусовой клемме АКБ.
4. Осталось лишь прикоснуться свободным концом минусового электропровода к корпусу стартера и узнать результат:
   • если при соединении произойдет быстрый и отчетливый щелчок в области втягивающего реле, то оно работает;
   • если признаки “жизни” отсутствуют, значит втягивающее реле нуждается в ремонте или замене.

При работоспособном втягивающем реле, причину неисправности следует искать в цепи питания. Ну а неисправный узел можно попытаться отремонтировать своими руками или заменить на новый.

Замена втягивающего реле стартера

Совсем недавно мы писали статью на тему Как проверить стартер автомобиля самостоятельно. Там мы косвенно затронули тему выхода из строя втягивающего. В этой статье, постараемся более подробно раскрыть тему: Замена втягивающего реле стартера. Рассказать как сделать это самостоятельно без помощи так званых специалистов на СТО. Ведь выйти из строя механизм может в дали от дома и даже цивилизации. Поэтому, как снять и отремонтировать пусковой механизм автомобиля вы должны знать.

Втягивающее реле

Для начала разберемся что это за механизм и для чего он нужен вообще в автомобиле. Из себя он представляет небольшой электромагнит который перемещает бендикс стартера в сторону маховика. Когда водитель переводит ключ в положение запуска двигателя, втягивающее реле тянет шток на себя, тем самым толкая шестерню стартера в зацепление с маховиком. Как только агрегат запускается, водитель отпускает ключ зажигания. В то время пружина возвращает шток реле обратно, а с ним и шестерню стартера.

Неисправности втягивающего реле стартера

После полного запуска двигателя, стартер дальше продолжает крутиться. Происходит это из-за того что шестерня не выходит из зацепления с маховиком. Это очень отчетливо слышно при работающем моторе. Так же стартер может просто крутиться, но двигатель при этом не будет запускаться. А так же, после поворота ключа, стартер вовсе может не крутиться. Будет слышен только характерный щелчок.

Бывает так что можно обойтись и без замены втягивающего. Достаточно снять стартер с машины и сделать не большой визуальный осмотр. Посмотреть есть ли везде хороший контакт, нету ли оторванных проводов и так далее. Если визуально ничего найти не получилось. Нужно взять в руки омметр и измерить сопротивление обмотки реле. Для каждого реле свои показатели, но если брать АвтоВАЗ, то там на втягивающей обмотке 0.55 Ом, а удерживающей 0.75 Ом.

Замена втягивающего реле стартера

Весь процесс замены в деталях будет более конкретно описан в видео роликах, снятых опытными мастерами, посмотреть их можно ниже. Я же в свою очередь постараюсь описать вкратце весь процесс.

Во-первых, при работе с электрикой, нужно отсоединить клеммы с АКБ автомобиля, это обязательно. Для удобства можно снять мешающие детали авто (фильтр, адсорбер и т.д). Отсоединяем от стартера все провода идущие к нему, запоминая их расположение. Открутить три гайки крепящие стартер к двигателю. Тщательно очистить от грязи и пыли. Открутить винты фиксирующие реле на корпусе стартера. Установить новое втягивающее и собрать все в обратной последовательности.

Видео от опытного мастера

Post Views: 580

• Замена втулок стартера
• Замена щеток стартера
• Замена пыльника ШРУСа своими руками
• Замена передних тормозных колодок

Если стартер не раскручивает коленвал?

Это одна из наиболее частых поломок стартера. На неисправность может указывать явно слышный холостой звук его работы при включении зажигания. Это значит, что венец маховика коленвала мотора не вошел в зацепление с бендиксом стартера (шестерней обгонной муфты). Реле просто не может выдвинуть вперед шестерню, из-за чего, вращаясь сам по себе, стартер не раскручивает двигатель. Проверять в этом случае нужно и втягивающее реле, и бендикс, так как оба механизма могут служить причиной поломки.

Проверка бендикса

На этом этапе снимать стартер не потребуется. Проверить устройство можно так:

• включите передачу,
• выжмите тормозную педаль,
• запустите стартер.

Бендикс будет нуждаться в ремонте или замене, если в ходе описанной проверки будет слышен металлический звук вращающегося якоря. Это говорит о пробуксовке бендикса. Если же ничего подобного вы не услышите, то придется переходить к проверке втягивающего реле.

Проверка втягивающего реле

Для осуществления проверки стартер потребуется сначала демонтировать. Для этого сначала от устройства отсоединяются подходящие к нему провода, затем откручиваются два или три болта крепления. Обычно работа проводится в смотровой яме.

После извлечения из подкапотного пространства рассматриваемой детали нужно очистить ее от грязи, а контакты зачистить «наждачкой» для удаления окисленных отложений. Далее:

1. Подготовьте заранее пару проводов для «прикуривания» с «крокодилами», а диагностируемое устройство расположите рядом с АКБ.
2. Первый провод подсоедините одним концом к плюсовой клемме батареи, другим — к плюсовому выводу втягивающего реле (где большая гайка).
3. Второй провод подключите к минусовой клемме аккумулятора.
4. Свободным концом «минусового» провода коснитесь корпуса детали.

Если при этом в районе втягивающего реле будет отчетливо слышен щелчок, то можно констатировать исправность стартера автомобиля или хотя бы проверяемого компонента устройства. Если же ничего не произойдет, то втягивающее реле необходимо поменять или отремонтировать.

Ремонт втягивающего реле стартера

Если вы пришли к выводу, что тяговое реле стартера вышло из строя, необходимо выполнять его ремонт. Сразу хотим отметить, что в большинстве случаев гораздо проще заменить данный элемент, чем восстанавливать его работоспособность.

Многие производители изготавливают неразборные реле для того, чтобы сделать этот узел наиболее надёжным. В таких ситуациях придется просто менять втягивающее реле на новое. Если же стартер в вашем авто оснащен разборным реле, можно отремонтировать его своими силами. Нередко реле не работает по следующим причинам:

• механический привод износился и вышел из строя;
• в обмотке произошло замыкание;
• «пятаки» или контакты обгорели.

Определить каждую из вышеперечисленных неисправностей можно после разборки. Правда, для определения целостности обмоток придется воспользоваться омметром. Во время измерения сопротивления между окончаниями провода и корпусом данный показатель должен составлять минимум 10 кОм. В противном случае произошло замыкание обмоток, поэтому нужно будет идти в магазин за новым реле.

Установка нового либо восстановленного реле осуществляется в обратной демонтажу последовательности. У многих автолюбителей на данном этапе возникает проблема, которая заключается в том, как подключить реле стартера. Для того чтобы избежать таких неприятностей, советуем предварительно пометить отключенные клеммы. Прежде чем установить реле, не забудьте тщательно зачистить контакты, а также обезжирить их.

Как провести ремонт реле своими руками

В основном, ремонтные работы предполагают разбор ряда механизмов

Тут важно помнить о мерах осторожности – не спешите, делайте все очень аккуратно, обесточьте машину. Стоит также тщательно подумать, есть ли необходимость осуществлять починку втягивающего реле стартера своими руками. При отсутствии должных навыков, умений и инструментов, следует доверить все в руки профессионалов – в ином случае вы можете не только усугубить поломку, но еще и получить травму

При отсутствии должных навыков, умений и инструментов, следует доверить все в руки профессионалов – в ином случае вы можете не только усугубить поломку, но еще и получить травму.

В то же время, решившись выполнять ремонтные работы самостоятельно, отключите питание от АКБ. Это первоначальное действие для разбора стартера, иначе вся проводка автомобиля может перегореть.

Не спешите демонтировать устройство, для начала протрите все элементы от загрязнений, чтобы пыль не проникла внутрь системы. Только после этого начинаем откручивать гайку щеточного узла. Далее достаем контакт. Затем приступаем к стяжным винтам, задача которых сводится к тому, чтобы соединить узел с массой.

Если все сделать правильно, мы сможем полностью извлечь реле из механизма. Теперь приступаем к откручиванию гайки на торце, в результате чего деталь делится на две части. Так мы получаем доступ к сердечнику, благодаря чему сможем заменить неисправный элемент, после чего устанавливаем механизм на свое место.

Рекомендуем: Суппорт — выполняем его ремонт в домашних условиях

В качестве завершающих работ стоит проверить исправность элементов. В том случае, если все функционирует как надо, монтируем реле в транспортное средство. Выполнив ремонтные работы, еще раз оцениваем работоспособность системы.

Что делать, если не срабатывает втягивающее реле стартера?

Перед тем как приступить к обнаружению неполадок тягового реле, необходимо протестировать стартер на работоспособность. Самый простой способ его диагностики – это запуск силового агрегата. Достаточно просто провернуть ключ в замке зажигания, при этом в области расположения стартера раздаются отчетливые щелчки, сигнализирующие о начале его работы. Если коленвал двигателя так и не проворачивается, соответственно, это первые признаки неисправности втягивающего реле, которое нуждается в ремонте.

Существует несколько способов, как проверить втягивающее реле стартера, но, самым простым из них является следующий: в подкапотном пространстве необходимо обнаружить, где находиться стартер и добраться до него. Втягивающее находиться около стартера и соединено с ним. В задней части корпуса тягового реле находятся два медных контакта-болта, которые необходимо замкнуть между собой при помощи отвертки с хорошо изолированной ручкой. Если механизм пришел во вращение, следовательно, втягивающее неисправно.

Заметим, что не на всех моделях транспортных средств можно без проблем добраться к стартеру, порой это попросту невозможно, поэтому для корректной проверки работоспособности реле, элемент необходимо демонтировать с автомобиля. Работоспособность снятой детали проверяют при подключении ее к аккумуляторной батареи, при этом минусовая клемма соединяется с корпусом элемента, а плюсовая – с пусковой клеммой на втягивающем реле. После этого оно должно начать работать, сигнализируя об этом характерным щелчком.

Так же проверить реле можно при помощи мультиметра, для этого необходимо к плюсовой клемме (на ней находиться провод) подключить красный провод мультиметра. А черный бросить на массу (корпус) и включить режим вольтметра. Если при повороте ключа зажигания мультиметр показывает 12 вольт, то реле стартера исправно.

Внимание! При проведении тестирования необходимо соблюдать максимальную осторожность, поскольку механизм вращается слишком быстро, в связи с этим существует риск травматизма

Силовые испытания втягивающего реле

Ну и последнее, что касается того, как проверить втягивающее реле стартера – это так называемые силовые испытания. Цель мероприятия – определить, надежно ли отрабатывает удерживающая обмотка. То есть, не выходит ли бендикс с шестерней из зацепления с маховиком до того, как стартер прокрутит коленчатый вал двигателя. Такое, к сожалению, тоже бывает. А происходит из-за того, что в удерживающей обмотке случается межвитковое замыкание. Соответственно, электромагнитное поле, которое она вырабатывает – слабое, и удержать шток втягивающего не в силах, так сказать.

Вторая цель – определить, хватает ли силы втягивающей обмотки, чтобы затянуть якорь втягивающего устройства. То есть, может ли втягивающее реле завести шестерню в зацепление с маховиком.

Чтобы провести эти самые силовые испытания втягивающего реле стартера, потребуется три толстых провода и аккумуляторная батарея. Суть проверки заключается в том, чтобы сымитировать работу втягивающего реле, и убедиться при помощи ровных и сильных рук – прочно ли втянутый шток втягивающего удерживается соответствующей обмоткой.

Важно!!! Описанные далее действия требуют четкого понимания того, что делается. Что еще более важно – нельзя тормозить, заставляя втягивающее реле слишком долго пребывать в рабочем положении

Медлительные действия неизбежно приведут к перегреву удерживающей обмотки втягивающего, после чего проверка на предмет наличия в ней обрыва, описанная выше – даст «положительный» результат.

Проверка на силу втягивающей обмотки осуществляется в следующей последовательности:

Якорь втягивающего реле необходимо закрепить на столе при помощи вкрученного надежно самореза и куска проволоки (показано на фотографии ниже).
Силовой контакт без перемычки подсоединяется к «плюсу» АКБ.
С помощью второго провода «плюс» АКБ подается на управляющий (плоский) контакт.
Якорь заталкивается до контакта силового реле

Для этого он упирается в саморез, к которому он же и закреплен проволокой.
Теперь самое важное! «Минус» от АКБ подается на силовой контакт с перемычкой.
Сразу после срабатывания реле пробуем усилием руки оттянуть втягивающее, пытаясь вывести из него шток (для этого он прикрепляется к саморезу проволокой).
После подачи «минуса» не мешкаем – в течение 3-4 секунд убеждаемся, что якорь втягивающего надежно удерживается внутри, и размыкаем цепь (снимаем «минус»). . Если в пункте 6 удалось усилием руки вытянуть шток, значит удерживающая обмотка работает слабо, либо не работает вообще

Если в пункте 6 удалось усилием руки вытянуть шток, значит удерживающая обмотка работает слабо, либо не работает вообще.

Если бы удерживающая обмотка была в замыкании с корпусом, то во время проверки мы бы увидели сильное искрение на контактах (оно и так будет, но незначительное). Кроме того, шток втягивающего под воздействием пружины выталкивался бы из втягивающего самостоятельно.

Важно!!! Если с первой попытки вы замешкались, и не успели понять, что к чему – повторную проверку выполняйте только по истечении 5-10 минут. Это необходимо для того, чтобы дать возможность удерживающей обмотке остыть (на корпусе ее нагрев может и не ощущаться)

Возможные поломки стартера

Поломок у стартера может быть большое количество, но чаще всего они все однотипные. Ниже приведены все наиболее часто встречавшиеся поломки стартера.

Износ щеток

Щетки стартера это медно графитовая деталь, проводящая электрический ток. Щетки напрямую контактируют с якорем стартера и трутся об его коллектор, проводя электрический ток. В процессе длительной эксплуатации щетки из-за трения приходят в негодность и подлежат замене. Данная поломка не является дорогой и сложной достаточно лишь снять стартер и заменить щетки.

Клин бендикса

Бендикс напрямую связан с маховиком и довольно часто внутри него или на его шестерни из-за высокой нагрузки появляется выработка, которая приводит к невозможности запустить автомобиль со стартера. По конструкции бендикс это обгонная муфта, вращающаяся свободна в одну сторону и стопорится, вращаясь в другую сторону. Данная деталь продается отдельно и меняется в кратчайшие сроки.

Поломка редуктора

Стартер ВАЗ 2110 является редукторным. Данная модификация позволяет снизить нагрузки на аккумулятор и намного проще и быстрее вращать коленчатый вал двигателя из-за придаточных соотношений. Довольно часто на шестернях появляется выработка, которая может привести к заклиниванию или вовсе к поломке всего редуктора.

Обрыв обмотки

Так как в стартере протекают большие токи, то и обмотка в нем довольно мощная выдерживающая большой ток, но иногда и большое сечение проводов не способно сохранить обмотку и она перегорает, приводят стартер в негодность. Такую поломку можно починить, заменив ротор.

Втягивающее реле

Втягивающее это электромагнитная деталь, которая под действие электромагнитной силы втягивается, внутрь приводя в движение бендикс и вводя его в зацепление с маховиком. Внутри конструкции реле лежит обычная катушка, которая довольно часто перегорает и выводит из строя стартер.

Практически все поломки стартера можно починить, заменив сломанную деталь на новую.

Проверка втягивающего реле

Определить работоспособность втягивающего устройства возможно без его демонтажа со стартера автомобиля следующим способом:

1. Осуществить проверку идущей к реле проводки на наличие обрыва.
2. Если проводка исправна, проверяется срабатывание тягового реле. Для этого поворачивают ключ зажигания и слушают щелчок срабатывания, его отсутствие говорит о неисправности реле.
3. Если щелчок срабатывания слышен, но вращения стартера не происходит, возможной причиной неисправности является подгорание контактных пластин. Для проверки предположения на реле отсоединяют клемму, идущую от замка, после чего отверткой замыкают клемму, идущую от аккумулятора, с клеммой, которая идет на стартер. В итоге получится подача электричества на его двигатель, минуя реле. Если началось вращение, неисправно втягивающее устройство.
4. Проверка показателя напряжения, идущего на стартер, позволит определить, в чем заключается проблема – в проводке, АКБ или стартере. Мультиметр подключают к плюсовой клемме реле, куда подходит напряжение аккумулятора, а минус прибора подсоединяют к массе. При включении в этот момент зажигания, напряжение должно быть 12 В. Если показатель ниже – энергии аккумулятора, скорее всего, недостаточно для запуска двигателя, но хватает, чтобы срабатывало реле.

Признаки и причины выхода из строя реле

Если реле сломалось, то об этом расскажут следующие признаки:

• при попытке завести двигатель ключом, он не запускается, или заводится только после двух-трёх попыток;
• после запуска двигателя раздаётся жужжание. Это значит, что стартер вращается на повышенных оборотах, хотя уже не должен.

Если наблюдается хотя бы один из этих признаков, то это повод насторожиться. Реле может скоро сломаться. Причин, по которым это происходит несколько:

• одна из обмоток, или обе сразу обгорели или оборвались;
• деформация возвратной пружины внутри механизма;
• внутри детали произошло короткое замыкание на одной из обмоток;
• уменьшилась площадь поверхности контактных пластин, или они полностью сгорели.

Понимая причины по которым реле выходит из строя, ремонт займёт меньше времени, т.к. сразу понятно где искать неисправность.

Рекомендуем: Ремонт турбины дизельного двигателя своими руками

Самостоятельная проверка реле стартера

Для начала, перед проверкой втягивающего реле нужно проверить сам стартер, так как в этих проверках есть свои нюансы и их надо выполнить, что бы разобраться, что конкретно не работает.

Для этого включаем замок зажигания и поворачиваем ключ, если стартер не работает, но при этом слышны характерные щелчки, значит реле работает, а стартер нет.

Дальше не снимая стартера, если вы конечно сможете до него добраться, можно проверить его перемкнув два контакта (медных болта) на задней крышке тягового реле. Если механизм закрутится, то неисправно втягивающее.

При самостоятельной проверке, разборке или ремонте различных деталей будьте внимательны и осторожны, так как это может привести не только к поломке деталей, но и к различным травмам.

Если же по каким то причинам вам не удалось на месте его проверить, то вам придется его демонтировать. При проверки будьте осторожны, так как вращение механизма довольно сильное, что бы он не вырвался и не нанес травмы.

Расположите его возле аккумуляторной батареи, а лучше всего на земле и при помощи провода объедините контактный вывод реле с положительным выводом. С помощью другого провода объедините массу АКБ с массой стартера.

После того как провода коснутся клейм реле должно сработать, издав при этом резкий и быстрый щелчок. Если вы почувствовали, что релюшка срабатывает слишком медленно, то возможно подгорели контакты.

Как проверить втягивающее реле стартера?

Причиной того, что муфта не возвращается в исходное положение, являются механические поломки – повреждение штока, сердечника, возвратных пружин. Деталь однозначно подлежит замене. В остальных случаях можно продолжить проверки и попытаться вернуть узлу утраченную работоспособность. Проверка втягивающего реле стартера выполняется в несколько этапов:

1. Подсоединяем клеммы обмоток и контактных пластин к плюсу аккумулятора, а корпусом реле касаемся минуса. Шток перемещается? Переходим к следующему этапу диагностики.

2. С помощью мультиметра замеряем сопротивление между контактами обмоток. В сети выложено немало видео, где показано, как производятся подобные замеры. Их авторы делают всё, в принципе, правильно. Только забывают сказать, что параметры сопротивления в зависимости от модели стартера различны.

В поисках точных показателей приходится изучать техническую документацию.

Если доступа к достоверным данным нет, придётся исходить из того, что не должно быть ни обрыва, ни сопротивления, превышающего 10 Ом.

Восстановить обмотки самостоятельно, да ещё в полевых условиях, не получится. Тут наверняка потребуется новая запчасть. Но если показатели сопротивления в норме, проверяем дальше.

3. Подсоединяем щупы мультиметра к силовым клеммам реле. Вставляем и утапливаем до конца сердечник. Показатели не должны существенно отличаться от тех, что получены при замере сопротивления на удерживающей обмотке. Разница в показаниях говорит о повреждении контактных пластин.

В последнем случае можно попытаться разобрать узел и почистить контактные пластины. Для этого, как минимум, конструкцией детали должна быть предусмотрена возможность разборки.

Щелчки на втягивающем реле и на реле стартера

Многие электроприборы при работе характерно пощелкивают, именно эти звуки подтверждают их работоспособность. В любых используемых реле соединение контактных групп осуществляется электромагнитным способом. Когда напряжение оказывается на контактных клеммах, представляющих собой гибкие подвижные кронштейны, благодаря разнополюсным зарядам происходит их обоюдное притяжение.

Движение и соединение контактов сопровождается характерным звуком, который нам и слышен. Водитель со стажем, послушав щелчки, сможет определить источник звука: щелкает стартер или втягивающее, а также исправно ли данное устройство.

Добиться гарантированного и надежного запуска двигателя можно лишь обеспечив работоспособность всех элементов и узлов, составляющих необходимую цепочку: аккумулятора, замка зажигания, реле в стартере, втягивающего реле стартера.

Щелчки на реле и бездействие стартера

Когда мотор не заводится, но в запускающей его системе еще осталась какая то жизнь, ситуация не безнадежна. В этом случае возможно несколько предпосылок неполадок:

• разряженная аккумуляторная батарея;
• отсутствие хорошего контакта или неисправности в проводке;
• испорченный замок зажигания;
• вышедший из строя стартер (не приходит напряжение на щетки или проскальзывает бендикс стартера);
• не работающее втягивающее реле.

Каждая из них предусматривает определенное поведение автовладельца. Если проблема вызвана аккумулятором, необходимо его просто зарядить либо заменить. Повреждения в проводке авто обнаружить самостоятельно порой очень сложно, но это легко сделать на ближайшей СТО. Хуже всего обстоит дело с самим стартером – его необходимо снять и диагностировать.

Масса подключается на корпус устройства, а плюсовая клемма к шпильке за реле. При нормальном прокручивании устройства причину необходимо искать во втягивающем реле, при полном бездействии – в нем самом.

Проводя ремонт стартера своими руками необходимо помнить, что в нем происходит постоянный усиленный износ щеток, бендикса и втягивающего реле. Поэтому для его безотказной работы эти узлы подлежат периодическому контролю и своевременной замене.
