Замена реле включения стартера на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099
Добро пожаловать! Реле включения стартера – многие подумают сейчас что речь пойдёт о втягивающем реле, на самом деле это не так, всего у стартера имеется два реле один который его включает и второй который выдвигает бендикс и толкает его шестерню на шкив коленчатого вала (Второе это то самое втягивающее реле), при выходе из строя первого (Случается редко в основном из-за перегрузок на него или из-за неисправной проводки) стартер вы уже никак не запустите и в связи с этим машина не заведётся, при выходе из строя второго же, будет немного другая ситуация, а именно машина может так же не заводиться и щёлканье будет происходить в момент поворота ключа, но это ещё более менее можно сказать а вот если данное реле выйдет из строя полностью и не будет возвращать бендикс в своё обратное положение то произойдёт следующее, при повороте ключа стартер начнёт крутить двигатель у автомобиля и в итоге он заведётся, но когда вы вернёте ключ после того как двигатель завёлся в обратное положение то бендикс у стартёра назад не выйдет (Втягивающее реле вить не работает) и за очень короткий срок стартер придёт в негодность.
Не работает стартер на ВАЗ 2109, что делать?
Конструкция стартеров на ВАЗ 2109 отличается достаточно неплохими показателями надежности. Но по мере эксплуатации и с течением времени они все равно выходят из строя.
Внешний вид устройства
Конструкция и принцип работы
Чтобы разобраться в особенностях ремонта, необходимо для начала изучить конструкцию стартера и разобраться, как оно работает на благо вашего автомобиля.
Начнем с конструкции. Она включает четыре основных узла.
Узел
Особенности
По нему через четыре щетки передается постоянный ток
Муфта свободного хода с шестеренкой
Муфта или бендикс приводит в работу маховик двигателя вашего автомобиля
Служит для выдвижения бендикса с шестеренкой при включении электроприбора
Обеспечивают легкое вращение муфты, ротора, шестерни. Одна втулка находится внутри стартера, а вторая — в картере сцепления.
Схема устройства
Ознакомившись со схемой стартера, можно обсудить принцип его работы.
Характерные неисправности
Начинать диагностику стартера лучше еще до того, как вы его сняли.
После демонтажа некоторые признаки поломки, по которым можно определить источник проблем, определить уже не удается.
К признакам неисправности элемента относят:
- Во время запуска двигателя возникает необычный шум;
- Полное отсутствие или медленное вращение стартера;
- Вращение происходит, но зацепления шестеренки с венцом бендикса нет;
- Агрегат вращается с бендиксом, но потом сцепление разрывается;
- Поворачивая ключ в замке зажигания, наступает тишина.
Проверка демонтированного узлаПрежде чем винить во всем стартер, не поленитесь заглянуть под капот и проверить состояние контактов клемм и разъемов
Также обратите внимание, все ли в порядке с аккумулятором. Только после этого можно приниматься за стартер
Диагностика
Чтобы провести диагностику, вооружитесь обычным тестером с режимом вольтметра.
- Клеммы АКБ соедините с полюсами вашего измерительного прибора. Потребуется помощник, который будет за рулем.
- Присоединив клеммы к вольтметру, смотрите на показания прибора. Если аккумулятор исправен, данные составят 11-13 В.
- Поверните ключ зажигания, и в этот момент замерьте напряжение. Если потери составляют всего 1-2 Вольта, тогда стартер работает нормально, сопротивления не оказывает.
- При снижении параметров вольтметра в 2 раза и более, причина в стартере. А точнее его втулках или щетках.
- Снимите стартер и проверьте реле. К его выводам на корпусе подключите клеммы аккумулятора и передайте его 12 В. Если обгонная муфта при этом переместится в передней крышке, тогда реле работает отлично. Если нет, замените его.
Снятие
Что ж, проверка показала, что нужно ремонтировать стартер. Потому первым делом его демонтируем.
- Зафиксируйте машину в неподвижном состоянии, включив ручник и подставив стопоры под колеса.
- Минусовую клемму от АКБ откиньте в сторону. Так вы лишите питания свой автомобиль.
- Отключите разъем проводов от вывода втягивающего реле стартера.
- Открутите крепежную гайку с контактного болта реле, снимите провод.
- Если защита картера имеется, снимите ее. Тут просто откручиваются все болты.
- 2 гайки фиксации стартера откручиваются снизу моторного отсека. А вот третья удобнее снимается изнутри подкапотного пространства.
- Сняв крепежи и отключив проводку, можете смело доставать из картера сцепления ваш стартер.
Перед началом работ обязательно зачистите устройство от скопившейся грязи, чтобы она не попала внутрь конструкции и не свела все усилия по ремонту на нет.
Ремонт
Далее вам предстоит поочередно проверить состояние и предпринять соответствующие меры по устранению проблем со следующими компонентами стартера:
- Щетки;
- Якорь;
- Обгонная муфта;
- Тяговое реле;
- Втулки.
Теперь обо всем поочередно.
Щетки
Сначала оцените, в каком текущем состоянии находятся щетки. Именно они в большинстве случаев становятся источником проблем со стартером.
- Открутите пару винтов, которые удерживают защитную крышку. Теперь крышку легко снять.
- Отверткой снимите с вала стопорное кольцо, а также не забудьте про регулировочные шайбы.
- Открутите еще 2 гайки стяжных шпилек. Снимите крышку со стороны коллектора.
- Отожмите при помощи отвертки пружины и извлеките щетки из держателя.
- Замерьте щетки штангенциркулем или линейкой. Если высота составляет менее 12 миллиметров, щетки подлежат замене.
- Также элементы лучше заменить, если на поверхности есть сколы, трещины и прочие дефекты.
Блоки предохранителей ВАЗ 21099 нового образца
С 1998г. на начали устанавливать блоки предохранителей 2114-3722010-60 – для автомобилей с высокой «торпедой»:
Для машин с «торпедой» от ВАЗ 2115 – блоки 2114-3722010-10 и 2114-3722010-18:

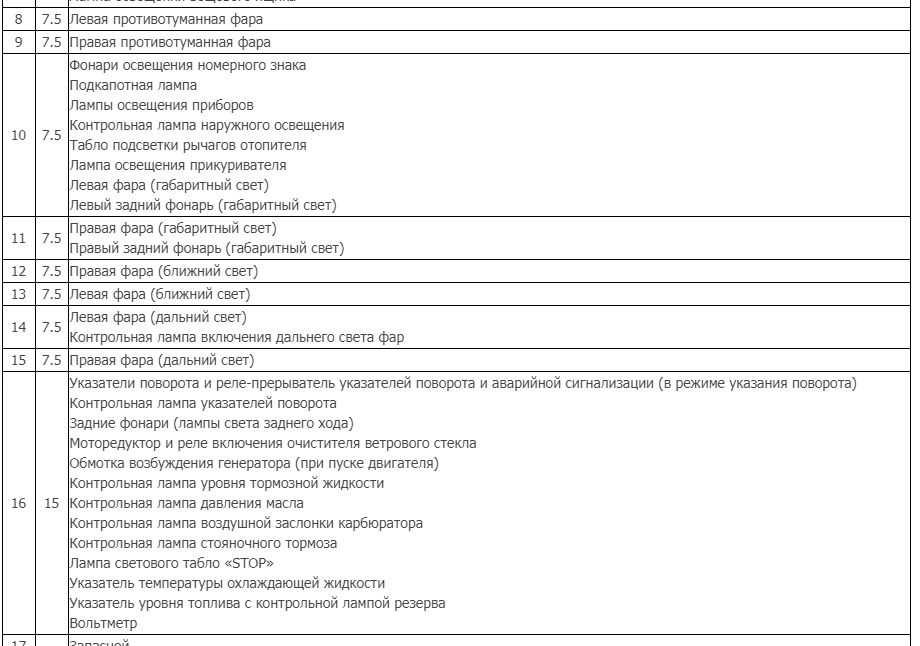

Предохранители БП 2114-3722010-60:
Распиновка и схема монтажного блока нового образца с инжекторным мотором и высокой панелью:
Нумерация колодок блока (на схемах обозначаются буквами «Ш» или «Х»):
Для поиска обрыва того или иного провода недостаточно знать только распиновку блока – потребуется подробная схема с цветовой маркировкой проводов.
Электрическая схема карбюраторного ВАЗ 21099 с высокой панелью приборов:
Почему не крутит стартер ВАЗ 2109?
В тех случаях, когда при запуске механизма вы слышите 2–3 щелчка, которые идут друг за другом, а стартер при этом не срабатывает, это может сигнализировать о таких неполадках: клеммы автомобильного аккумулятора ослабли либо окислились; АКБ разрядилась; сердечник стартера не фиксируется специальной удерживающей обмоткой.
Если при включении до вашего слуха доносится только один щелчок, и пусковое устройство не срабатывает, причина кроется в одном из следующих элементов:
- в обмотке (произошло ее замыкание);
- в бендиксе (нет напряжения от реле из-за стертых зубьев);
- в силовых болтах (вероятнее всего, они подгорели, поэтому напряжение находится на отметке менее 12 вольт);
- в щетках якоря либо его втулке (произошел их износ);
- в вилке, которая соединена с бендиксом (вилка не проталкивает его из-за деформации или поломки, что приводит к размыканию контактов).
А вот тогда, когда при запуске никаких щелчков нет, профессионалы рекомендуют заменить ключ стартера либо кольцо, которое располагается в редукторе. Также полная тишина может сигнализировать о том, что на обмотке случилось короткое замыкание. Подтверждением к.з. обычно служит дым и ощутимый «аромат» горелой изоляции.
Отметим, что иногда подготовленный ремкомплект для ремонта стартера может и не понадобиться. Водитель демонтирует механизм, чтобы проверить его элементы, пытается найти неисправности, но видит, что все они без исключения находятся в нормальном состоянии. В данном случае рекомендуется отложить ремкомплект и выполнить чистку компонентов стартера, а затем их смазку. Как правило, система снова начинает функционировать.
Почему стартер не крутит и не щелкает на ВАЗ-2109 и как починить
От правильной работы стартера зависит, заведется ВАЗ-2109 или нет. Неисправность стартера может состоять как в поломке самого агрегата, так и в износе отдельных элементов электрической цепи. Предлагаем рассмотреть поломку, когда стартер не крутит и реле втягивания тоже не срабатывает, каковы причины таких особенностей функционирования авто и как их устранить.
Почему не крутит и не щелкает стартер
Отсутствие вращения стартера возможно вместе с отсутствием механизма срабатывания реле. Если реле исправно, слышен щелчок, если нет, никаких звуков при повороте ключа зажигания тоже нет. Специалисты отмечают следующие основные причины, почему на ВАЗ-2109 стартер не крутит и не щелкает:
- с провода, подключенного к выводу и расположенного на реле втягивания, соскочил наконечник;
- на аккумуляторе отсутствует заряд;
- окислились выводы от АКБ;
- пострадало реле механизма, например, окислены выводы или появился обрыв;
- в контактной составляющей выключателя зажигания отсоединена проводка (как точно определить эти провода? Они окрашены в розовый и красный цвет);
- некорректно работает втягивающее реле, его может заклинить, как вариант устройство согрело и теперь подлежит замене.
Как починить неисправности стартера своими руками
Электрическая составляющая стартера состоит из таких конструктивных элементов:
- обмотка;
- щеточный узел;
- втягивающее реле.
Проверяя втягивающее реле, пропустите работу стартера, обходя его коммутацию. На реле расположены сразу 3 клеммы, одна из которых является управляющей. Оставшиеся 2 крупные клеммы, находящиеся на входе в АКБ и на выходе стартера, замыкают с помощью отвертки или гаечного ключа. Достаточно замыкания не небольшой временной отрезок, главное, чтобы инструмент, который вы используете, не прикасался к металлическому корпусу прямо под капотом.
Помните, что заводить двигатель таким путем запрещается, ведь основная шестерня приспособления не входит в зацепление.
Скорее всего, контактные плоскости на внутренней плоскости попросту сгорели, и потому сверху сформировался слой диэлектрика из оксидов металлов. Для обгорания контактов нет надобности прилагать большие усилия, достаточно одного запуска движка ВАЗ-2109.
Починить втягивающее реле ВАЗ-2109 удается 2 способами:
- Демонтируйте прибор и разберите его на составляющие, зачистите контакты.
- Если есть материальная возможность, лучше реле заменить полностью. Практика показывает, что, если реле вышло из строя, для возобновления его работы контакты придется чистить все чаще. Если хотите, чтобы отремонтированное реле прослужило долго, отдавайте предпочтение этому варианту ремонта стартера, если прибор не крутится и не щелкает.
Дело в том, что в агрегатах, устанавливаемых на ВАЗ-2114, на контактные плоскости наносят слой сплава цветных металлов, которые минимизируют риск окисления и получения эрозий. При зачистке вы своими руками счищаете этот слой, поэтому нет ничего удивительного, когда деталь снова быстро выходит из строя.
Чтобы починить стартер на ВАЗ-2109, если он не крутится и не слышен характерный щелчок зажигания, возможно, потребуется проверить состояние щеточного узла. Принимайтесь за разборку стартера, если щетки изношены, признаки будут видны сразу. Что касается сгорания обмоток, определить эту неисправность легко по цвету и характерному паленому запаху.
Ремонт стартера в ВАЗ 2108 своими руками
Стартер автомобиля ВАЗ 2108 является самой часто ломающейся деталью
Поэтому важно уметь осуществить его ремонт и замену самостоятельно, не прибегая к услугам автосервисов, так будет значительно дешевле. Это несложное действие легко проделать следуя подробной инструкции. Основная задача стартера состоит в том, чтобы преобразовать механическую энергию в электрическую в достаточном для запуска двигателя количестве
Основная задача стартера состоит в том, чтобы преобразовать механическую энергию в электрическую в достаточном для запуска двигателя количестве.
Стартер ВАЗ 2108
Долгая работа стартеру противопоказана, но автолюбители очень так делают, особенно в условиях низкой температуры зимой. Такое использование является одной из самых распространенных причин поломки стартера ВАЗ 2108.
Самые часто случающиеся поломки это:
- Реле не срабатывает и якорь не крутит;
- Низкая скорость вращения якоря;
- Не вращается коленвал;
- Стартер продолжает работать, несмотря на то, что двигатель уже завелся.
Все эти неполадки требуют ремонта. Для проведения ремонтных работ потребуется снять, проверить и разобрать стартер автомобиля ВАЗ 2108.
Как снять стартер?
- Установить автомобиль ВАЗ 2108 на смотровую яму, эстакаду или на домкрат;
- Поставить коробку передач на нейтральное положение;
- Снять щиток;
- Вытащить шланг из воздухосборника;
- Извлечь стартер.
Как проверить стратер?
Для того чтобы проверить обмотки понадобится прибор мультиметр.
- Поставьте деталь на торец, выводами обмоток направьте вверх;
- Один щуп прибора нужно приложить к плюсовой клемме, другой на болты стартера;
- Проверяем, крутит стартер или нет;
- Если крутит плохо, значит, не работает стартер;
- Если стартер работает хорошо, нужно проверить реле;
- Чтобы проверить реле, пропустите напряжение в 12 В на вывод, минус приложите к корпусу;
- Если омметр не показывает скачков напряжения на шкале, значит, реле нуждается в ремонте или замене. Разбирать реле ВАЗ 2108 нужно только в том случае, если ему требуется ремонт.
Проверьте поверхность коллектора и якорь, очистите их от загрязнений смоченной в спирте тряпочкой. Не нужно для этой цели использовать ацетон или другие сильные растворители. Сердечник и обойму тоже нужно протереть насухо и обработать небольшим количеством силиконовой смазки.
Как разобрать стартер?
Подготовьте свободную рабочую поверхность и набор инструментов. Осмотрите стартер ВАЗ 2108 тщательно перед тем, как начать его разбирать. Отметьте провода, для того чтобы не перепутать их местами при сборке.
Якорь ВАЗ 2108
- Ключом на 10 отверните две гайки шпилек;
- Извлеките стартер и якорь со шпилек;
- Снимите центральную шестерню с вала якоря;
- Открутите два винта задней крышки;
- Снимите заднюю крышку;
- Извлеките щетки;
- Снимите якорь;
- Извлеките регулировочную шайбу из оси якоря;
- Снимите опору вала якоря;
- Извлеките планетарные шестерни привода;
- Извлеките привод;
- Отделите опору от рычага;
- Обоприте торцевой частью коронную шестерню на брусок из дерева;
- Расположите на ограничительном кольце ключ на 13 согласно инструкции;
- Ударами молоточка по ключу спрессуйте стопорное кольцо;
- Извлеките запорное кольцо;
- Выньте ограничительное кольцо хода шестерни привода;
- Извлеките привод в сборе;
- Разожмите стопорное кольцо щипцами;
- Снимите его;
- Извлеките шайбу и опору вала привода;
- Извлеките коронную шестерню планетарного редуктора с вала привода;
- Осмотрите коллектор и обмотки якоря (следов обугливания быть не должно);
- Царапины коллектора необходимо обработать мелкозернистой наждачной бумагой;
- Если якорь сильно обгорел или износился, его необходимо заменить на новый;
- Шейку вала тоже нужно обработать мелкозернистой наждачной бумагой при обнаружении задиров или наволакиваний материалов подшипников;
- Проведите контрольный замер обмотки якоря омметром на предмет обнаружения замыканий;
- Проверьте щетки на износ, при необходимости замените;
- Проведите сборку согласно инструкции, но в обратном порядке;
- Перед тем как установить щеткодержатели, нужно снять все пружины, а щетки задвинуть в направляющие.
Эта инструкция даст возможность как начинающим, так и опытным автолюбителям сэкономить деньги на услугах по ремонту и замене стартера.
Стартер ВАЗ 2109 – как оценить неполадки и починить не хуже механика?
Для владельцев отечественных авто самостоятельный ремонт или сборка жизненно важных механизмов привычен и доступен, в этой статье попробуем повысить свой уровень мастерства и заменить стартер ВАЗ 2109 своими руками.
Схема стартера и назначение
На всех авто без исключения, а значит, и на ВАЗ 2109 стартер отвечает за запуск двигателя, а точнее, раскрутку коленчатого вала. По сути, он является маленьким электродвигателем. Устройство стартера ВАЗ 2109 включает в себя подвижный ротор, две обмотки, а также бендикс с комплектом щеток. Как же все это работает? Вокруг стартерной и роторной обмотки создаются магнитные поля противоположного значения, что приводит в динамику подвижный элемент. Подать напряжение на стартер довольно легко, а вот для ротора нужен посредник – щетки, состоящие из графита и меди.
Что же насчет бендикса стартера ВАЗ 2109, то этот элемент передает движение на маховик. Состоит деталь из следующих частей: вилка, соединяющая механизм с втягивающим реле, обгонная муфта, обеспечивающая движение в одну сторону, и шестерня. Многие автомобилисты знакомы с ситуацией, когда эта деталь стирается. Пробуксовка бендикса хорошо слышна и свидетельствует о том, что установка нового комплекта неизбежна. И хотя причиной часто служит загрязнение механизма, чистить его не рекомендуется. Бендикс из-за пыли и сажи подвергается износу, часто неравномерному, и даже после промывки уже не будет выполнять свою функцию на должном уровне.
Существует редукторный стартер и простой. Отличной является схема передачи крутящего момента на маховик. Редукторный стартер имеет дополнительный элемент между якорем и бендиксом. Многие считают такую конструкцию более продуктивной и менее прожорливой. Правда, ремонтируется редукторный агрегат сложнее.
Неисправности стартерного механизма
Если возникают какие-либо сложности с запуском авто, этот узел подозревается в первую очередь, но теперь, зная устройство стартера ВАЗ 2109, вы быстро сориентируетесь, куда смотреть. Насторожить также должны и различные звуки, похожие на металлический скрежет, вполне возможно, на вашем ВАЗ 2109 понадобится разборка стартера. Причина может крыться в маховике, и нужно будет заменить его венец. При этом скорей всего авто заведется, просто не сразу.
А вот если машина не заводится, и нет настораживающих звуков, тогда, возможно, придется осуществить замену муфты. Разберите стартер и демонтируйте ее, попробуйте прокрутить в обе стороны. Если она свободно вращается, то спокойно выкидывайте вышедшую из строя деталь. Понять, что необходимо снятие и замена износившихся щеток стартера, установленного на ВАЗ 2109, можно по характерному щелчку, после которого ожидаемый запуск мотора не состоится.
Снятие и подключение нового стартера
Абсолютно в любом из вышеописанных случаев вы столкнетесь с необходимостью рассмотреть устройство поближе. Следует заметить, что с выпуском ВАЗ 2109 вопрос, как снять стартер, стал более легко решаемым, ведь в этой модели схема расположения комплектующих под капотом существенно проще. Итак, вам понадобятся торцовые и накидные ключи и смотровая яма. Теперь независимо от того, нужна ли замена только втулок или стартера ВАЗ 2109 целиком, его нужно снять. Первым делом отсоединяются все провода тягового реле, после чего демонтируется колодка. Не забудьте снять высоковольтный провод от АКБ.
Следующий шаг – демонтаж защиты картера двигателя, для этого достаточно открутить крепежные болты. Потом освобождается подступ к интересующему нас механизму. Чтобы произвести его снятие, нужно открутить три гайки – две на блоке и одна в моторном отсеке. Схема подключения нового стартера ВАЗ 2109 такая же, только имеет обратный порядок, поэтому не вызовет затруднений.
Разборка начинается с того, что вам необходимо аккуратно сбить стопорное и ограничительное кольцо, а затем, отвинтив крепежи задней крышки, снять его. Теперь мы добрались до графитовых щеток, статора и якоря. Нужно отметить, что редуктора в этой части может и не быть, тогда статор достается после якоря. Если конструкция все-таки включает этот элемент, то действовать нужно несколько иначе. Хотя запомнить, как разобрать редукторный стартер на ВАЗ 2109 в случае его выхода из строя, несложно. Схема будет всего-то работать наоборот – первым вытаскивается сам статор, потом якорь, и уже в последнюю очередь идет редуктор.
Теперь вы представляете, как осуществляется снятие, сборка, установка и подключение стартера ВАЗ 2109, механика по таким вопросам можно больше не беспокоить.
Блоки предохранителей ВАЗ 21099 нового образца
С 1998г. на начали устанавливать блоки предохранителей 2114-3722010-60 – для автомобилей с высокой «торпедой»:
Для машин с «торпедой» от ВАЗ 2115 – блоки 2114-3722010-10 и 2114-3722010-18:
Предохранители БП 2114-3722010-60:

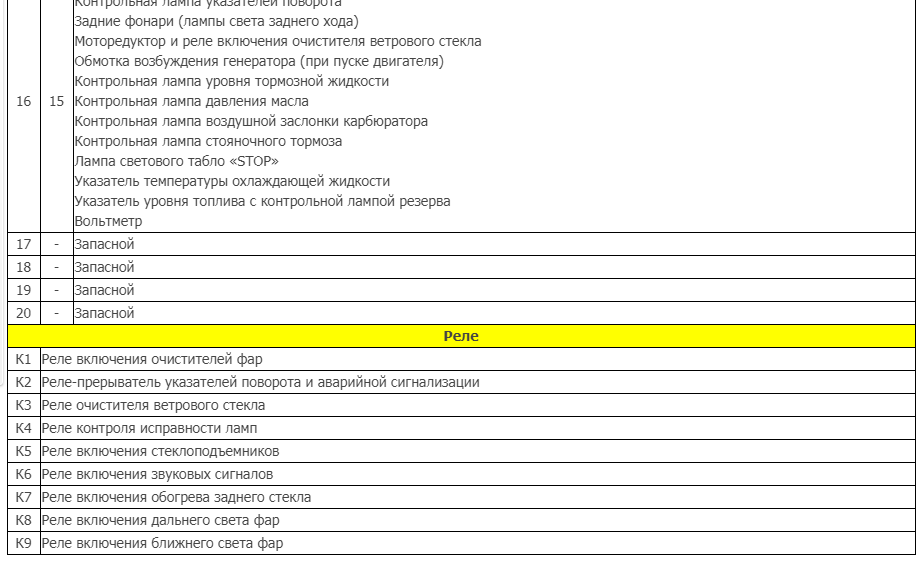

Реле:
Распиновка и схема монтажного блока нового образца с инжекторным мотором и высокой панелью:
Нумерация колодок блока (на схемах обозначаются буквами «Ш» или «Х»):
Для поиска обрыва того или иного провода недостаточно знать только распиновку блока – потребуется подробная схема с цветовой маркировкой проводов.
Электрическая схема карбюраторного ВАЗ 21099 с высокой панелью приборов:
Почему стартер не крутит и не щелкает на ВАЗ-2109 и как починить
От правильной работы стартера зависит, заведется ВАЗ-2109 или нет. Неисправность стартера может состоять как в поломке самого агрегата, так и в износе отдельных элементов электрической цепи. Предлагаем рассмотреть поломку, когда стартер не крутит и реле втягивания тоже не срабатывает, каковы причины таких особенностей функционирования авто и как их устранить.
Почему не крутит и не щелкает стартер
Отсутствие вращения стартера возможно вместе с отсутствием механизма срабатывания реле. Если реле исправно, слышен щелчок, если нет, никаких звуков при повороте ключа зажигания тоже нет. Специалисты отмечают следующие основные причины, почему на ВАЗ-2109 стартер не крутит и не щелкает:
- с провода, подключенного к выводу и расположенного на реле втягивания, соскочил наконечник;
- на аккумуляторе отсутствует заряд;
- окислились выводы от АКБ;
- пострадало реле механизма, например, окислены выводы или появился обрыв;
- в контактной составляющей выключателя зажигания отсоединена проводка (как точно определить эти провода? Они окрашены в розовый и красный цвет);
- некорректно работает втягивающее реле, его может заклинить, как вариант устройство согрело и теперь подлежит замене.
Как починить неисправности стартера своими руками
Электрическая составляющая стартера состоит из таких конструктивных элементов:
- обмотка;
- щеточный узел;
- втягивающее реле.
Проверяя втягивающее реле, пропустите работу стартера, обходя его коммутацию. На реле расположены сразу 3 клеммы, одна из которых является управляющей. Оставшиеся 2 крупные клеммы, находящиеся на входе в АКБ и на выходе стартера, замыкают с помощью отвертки или гаечного ключа. Достаточно замыкания не небольшой временной отрезок, главное, чтобы инструмент, который вы используете, не прикасался к металлическому корпусу прямо под капотом.
Помните, что заводить двигатель таким путем запрещается, ведь основная шестерня приспособления не входит в зацепление.
Скорее всего, контактные плоскости на внутренней плоскости попросту сгорели, и потому сверху сформировался слой диэлектрика из оксидов металлов. Для обгорания контактов нет надобности прилагать большие усилия, достаточно одного запуска движка ВАЗ-2109.
Починить втягивающее реле ВАЗ-2109 удается 2 способами:
- Демонтируйте прибор и разберите его на составляющие, зачистите контакты.
- Если есть материальная возможность, лучше реле заменить полностью. Практика показывает, что, если реле вышло из строя, для возобновления его работы контакты придется чистить все чаще. Если хотите, чтобы отремонтированное реле прослужило долго, отдавайте предпочтение этому варианту ремонта стартера, если прибор не крутится и не щелкает.
Дело в том, что в агрегатах, устанавливаемых на ВАЗ-2114, на контактные плоскости наносят слой сплава цветных металлов, которые минимизируют риск окисления и получения эрозий. При зачистке вы своими руками счищаете этот слой, поэтому нет ничего удивительного, когда деталь снова быстро выходит из строя.
Чтобы починить стартер на ВАЗ-2109, если он не крутится и не слышен характерный щелчок зажигания, возможно, потребуется проверить состояние щеточного узла. Принимайтесь за разборку стартера, если щетки изношены, признаки будут видны сразу. Что касается сгорания обмоток, определить эту неисправность легко по цвету и характерному паленому запаху.
Где находится реле стартера на ваз 21099 Telegraph
Скачать файл — Где находится реле стартера на ваз 21099
Реле включения стартера — многие подумают сейчас что речь пойдёт о втягивающем реле, на самом деле это не так, всего у стартера имеется два реле один который его включает и второй который выдвигает бендикс и толкает его шестерню на шкив коленчатого вала Второе это то самое втягивающее реле , при выходе из строя первого Случается редко в основном из-за перегрузок на него или из-за неисправной проводки стартер вы уже никак не запустите и в связи с этим машина не заведётся, при выходе из строя второго же, будет немного другая ситуация, а именно машина может так же не заводиться и щёлканье будет происходить в момент поворота ключа, но это ещё более менее можно сказать а вот если данное реле выйдет из строя полностью и не будет возвращать бендикс в своё обратное положение то произойдёт следующее, при повороте ключа стартер начнёт крутить двигатель у автомобиля и в итоге он заведётся, но когда вы вернёте ключ после того как двигатель завёлся в обратное положение то бендикс у стартёра назад не выйдет Втягивающее реле вить не работает и за очень короткий срок стартер придёт в негодность. Чтобы поменять реле которое отвечает только лишь за включения стартера, нужно запастись: Где находится реле включения стартера? В моторном отсеке он располагается и прикреплён он там к кузову автомобиля при помощи одной единственной гайки, на сделанном фото ниже данное реле указано красной стрелкой, а синей показан воздушный патрубок за которым данное реле то и располагается. Когда нужно менять реле включения стартера? Бывают некоторые люди либо плохо знают электрическую часть у своего автомобиля, либо просто никогда не смотрят на данное реле Мол оно вечно и никогда не ломается , просто мы хотим сказать что очень многие люди когда видят что их автомобиль не заводиться с ключа лезут сразу в стартер, снимают в начале его, потом заменяют на нём детали, на будущее запомните, всегда надо начинать с малого и легко доступного и только потом идти к тяжело доступным вещам и уже их проверять и менять в случае выявлении неисправности. При выходе из строя реле включения стартера как мы уже сказали автомобиль не будет заводиться и тем самым реагировать на повороты ключа в замке зажигания, тоже самое будет происходить при слабом заряде аккумуляторной батареи и поэтому если у вас есть подозрения на неё то либо заряжайте, либо меняйте на новую в случае если она будет уже сильно изношена, кроме этого точно такая же ситуация Машина не заводиться может из-за замка зажигания происходить, а именно из-за его контактной группы но на автомобилях с реле включением стартера это бывает редко, потому что реле ещё разгружает контакты у замка зажигания и тем самым контакты реже подгорают, но всё же о том как проверить контактную группу замка вы можете вычитать в статье под названием: Более подробную информацию про проверку реле на примере классики смотрите в ролики ниже:. Вот почему изначально на десятках такое реле не делают очень, очень это нужная вещь, у друга 99 жа все время ни припомню чтобы она не смогла завестись с первого раза, у меня же десятка и приходиться постоянно крутить этот стартер и даже бывает иногда что он не с первого раза схватывает, вот теперь собираюсь такое же реле ставить и себе на автомобиль деловой то на пять минут, но зато он очень помогает. Главная Дом и Дача Ремонт квартиры Ремонт дачи Кухня Дизайн дома Сад и Огород Сантехника Домашнее хозяйство Домашняя техника Уборка в доме Посуда Бытовая химия Ковры и ткани Мебель Автомобили Ремонт и сервис Управление машиной Мотоциклы Контакты. Замена реле включения стартера на ВАЗ , ВАЗ , ВАЗ Замена реле включения стартера на ВАЗ , ВАЗ , ВАЗ Добро пожаловать! Более подробную информацию про проверку реле на примере классики смотрите в ролики ниже: Интересное Арки из гипсокартона фото дизайн интерьера Беседки для дачи своими руками: Ремонт Дома Ремонт Дом, дача Советы по ремонту Легко сделать Разное Квартира Дом и быт Дом и сад Материалы Мелкий ремонт Статьи Ремонт Авто Авто Automobile. Связь с нами Обзоры.
Рецензия на статью на английском
Стихотворный размер 7
Замена реле включения стартера на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099
Мазда 626 2.0 дизель технические характеристики
Апелляционная жалоба образец по административному делу
Решение тригонометрических уравнений 10 класс
Сколько хранятся входящие письма в организации
Не крутит стартер на автомобилях ВАЗ 2108, 2109, 21099
Как построить фундамент для бани видео
Болезни герберы комнатной
Квалификационная работа перевод говорящих имен собственных
Процедура замены, установки стартера
Стоит заранее ознакомиться с процессом снятии устройства. Это позволит избежать затруднений при ремонте. Также желательно заранее узнать где находится стартер.
Иначе могут возникнуть различные затруднительные ситуации. Процесс снятия включает основные этапы:
- отключаются клеммы с АКБ автомобиля и отсоединяются контактные провода с самого стартера;
- далее нужно открутить специальную гайку удерживающую колодку с проводами;
- требуется демонтировать защиту картера – если таковая вообще имеется (без этого снять стартер просто не получится);
- нижняя часть стартера снабжается двумя гайками которые требуется открутить;
- далее стартер просто подается в сторону колеса – и снимается со своего посадочного места.
После демонтажа можно будет внимательно осмотреть шлицы бендикса, провести дефектовку. Установка производится в обратной последовательности
Важно лишь смазать все резьбовые соединения при помощи графитовой смазки. Она не даст резьбе закиснуть от времени
Распиновка блока предохранителей
Контактные фишки монтажника разделены на две части. Это обусловлено тем, что обилие клемм может усложнить обслуживание автомобиля. На рисунке выше изображены обе группы, где выводы обозначены так.
- Ш1-4 – подключение к модулю панели приборов.
- Ш5/6 – передний жгут проводки.
- Ш7/8 – левый брызговик (здесь смонтировано большое количество электроприборов).
- Ш9/10 – задняя часть приборов.
- Ш11 – присоединение коробки печки, системы отопления.
Провода подключаются одинаково, независимо от того, низкая панель установлена или высокая. Расположение фишек и разъемов всегда идентично.
Распиновка блока предохранителей
Контактные фишки монтажника разделены на две части. Это обусловлено тем, что обилие клемм может усложнить обслуживание автомобиля. На рисунке выше изображены обе группы, где выводы обозначены так.
- Ш1-4 – подключение к модулю панели приборов.
- Ш5/6 – передний жгут проводки.
- Ш7/8 – левый брызговик (здесь смонтировано большое количество электроприборов).
- Ш9/10 – задняя часть приборов.
- Ш11 – присоединение коробки печки, системы отопления.
Провода подключаются одинаково, независимо от того, низкая панель установлена или высокая. Расположение фишек и разъемов всегда идентично.
Не заводится ВАЗ карбюратор Список популярных причин и способы починки
Где Находится Реле Зарядки На Уаз Буханка. Уаз реле зарядки
- Отсутствует напряжение со стороны аккумуляторной батареи к стартеру;
- Проверить индикатор на аккумуляторе, он должен гореть зеленым цветом.
- Если черным или красным, значит заряд сильно низкий, необходимо подзарядить батарею. Достаточно 20-25 минут для запуска мотора;
- Степень износа графитового стержня на разносчике трамплера превысила допустимые нормы, в следствии чего ток не поступает на первый цилиндр и смесь не может воспламениться;
- Откручиваем крышку трамплера и смотрим на стержень, он по центру внутри. Минимальная длина должна быть от 1,0 см и более, если меньше, замените крышку тармплера. Из-за того, что графитовый стержень не достает до разносчика, ток не передается на свечи и соответственно нет воспламенения.
- Дроссельная заслонка перекрыта, и воздух не попадает в рабочие камеры карбюратора;
- Проверить натяжение тросика «подсоса». Шток воздушной заслонки должен стоять строго вертикально, все иные позиции могут перекрывать ее и являться преградой для воздуха. Отожмите болт и выпрямите шток.
- Фильтр тонкой очистки топливной системы сильно загрязнен и не пропускает бензин в необходимом количестве в камеру сгорания;
- Посмотрите на цвет фильтра. Если он грубого оранжевого цвета, значит, его необходимо менять, так как он забит. Оптимальный цвет – светло желтый.
- Повреждена спираль на катушке зажигания, в результате чего свечи зажигания не получают искру, которая является источником воспламенения. См. статью «Как проверить катушку зажигания мультиметром»;
- Действуйте так: отсоедините плюсовой кабель на аккумуляторе, на катушке отвинтите верхнюю часть керамического блока и увидите металлическую спираль. При наличии повреждения, необходимо заменить весь керамический модуль. Иных вариантов нет. Категорически запрещено использовать пайку, не поможет.
- Топливный и/или воздушный жиклеры забиты и не могут передать смесь в камеру сгорания;
- Проверить можно только отвинтив крышку воздушного фильтра, сняв его вместе с верхней крышкой карбюратора. Выкрутив оба вида жиклеров, продуйте их потоком сжатого воздуха и вкрутите обратно. Менять нет необходимости.
- Повреждена линия электрического кабеля, который передает ток по цепи;
- Если вы не электрик, то вам будет сложно определить какой именно провод поврежден. Пробуйте только с тестером, начиная от пучка с замка зажигания;
- Отсутствует бензин в бензобаке (например его слили);
- Не работает или повреждена диафрагма в бензонасосе (см. признаки неисправности бензонасоса);
- Только сняв верхнюю крышку бензонасоса можно понять степень целостности диафрагмы. При повреждении замените.
- Поврежден или сильно изношен кулачек на штоке бензонасоса, в следствии чего шток коромысла не затрагивает его и не накачивается топливо в систему;
- В данном случае необходимо менять только весь бензонасос в целом. Когда стирается кулачок, он ремонту не подлежит.
- Засорен воздушный фильтр;
- Пробита головка блока цилиндров, и как следствие уровень компрессии резко снизился и его недостаточно для воспламенения смеси.
Отдельные ситуации
Если ВАЗ 21099 инжектор перестает заводиться, можно попробовать замкнуть контакты механизма по прямой.
Но иногда бывают нештатные ситуации, когда устройство перестает функционировать, рассмотрим несколько из них:
- Инжекторный двигатель в мороз не запускается, но все устройства при этом работают нормально, АКБ заряжена. При отсутствии щелчок следует для начала произвести диагностику предохранительных компонентов, электроцепи, а также втягивающего реле. В том случае, если устройство щелкает, необходимо произвести замену реле.
- Стартер крутит весь день, искра есть, но к вечеру двигатель перестал заводиться. Перед тем, как проверить стартер, необходимо полностью зарядить аккумулятор, после чего произвести очистку контактов как на батарее, так и на самом механизме. Если эти действия не помогли решить проблему, необходимо более тщательно проверить саму АКБ — попробуйте замкнуть контакты при помощи проволоки, при этом может появиться искра, которая ее расплавит. Если это не помогло, попробуйте пустить плюсовой заряд от аккумулятора напрямую на реле. Если изменений никаких, то узел придется заменить.
- Если весь день автомобиль эксплуатировался нормально, но после пятиминутной стоянки перестал заводиться, можно попробовать замкнуть механизм. Замыкать напрямую необходимо два болта на реле, если это помогло, но впоследствии проблема опять проявилась, то разбирайте узел полностью. Вероятнее всего, проблема кроется непосредственно в стирании щеток. В этом случае их нужно будет поменять.
- Узел не крутит совсем, но машину можно завести с толкача. Если проблема заключается не в стартере, то проверяйте блок предохранителей и замок зажигания. Но перед этим следует осуществить прозвон проводки — причина может крыться в окислении контактов.
