Проверка лямбда зонда, внешний осмотр, осциллограф, вольтметр

Признаки неисправности лямбда-зонда

  • Повышается уровень токсичности газов. Определить токсичность можно с помощью диагностики. Внешне никак не диагностируется, даже запах выхлопа практически не изменится.
  • Увеличивается расход топлива. Каждый автомобилист следит за наполненностью бака, старается найти свою крейсерскую скорость, когда расход минимальный. Поэтому увеличившееся потребление топлива заметит сразу. В зависимости от серьезности неисправности лямбда-зонда, он вырастает на 1–4 литра. Повышенный расход, конечно, способен вызвать не только неисправный датчик кислорода.
  • Выдаются ошибки кислородного датчика (P0131, P0135, P0141 и другие), загорается «Check Engine». Обычно чек появляется при неисправности зондов или катализатора. Диагностика установит точную причину.
  • Перегревается катализатор. Неисправные лямбда-зонды подают неправильные сигналы в ЭБУ, что может привести к некорректной работе катализатора, его перегреву вплоть до раскаленного состояния, и последующего выхода из строя.
  • Появляется дерганье и нехарактерные хлопки в двигателе. Лямбда-зонды перестают генерировать правильный сигнал, из-за чего дестабилизируется работа оборотов холостого хода. Обороты колеблются в широком диапазоне, что приводит к ухудшению качества топливной смеси.
  • Ухудшаются динамические характеристики автомобиля, теряется мощность, тяга. Подобные признаки появляются в запущенных ситуациях. Неисправные датчики также перестают работать на непрогретом двигателе, а машина различными способами сигнализирует о неполадках в системе.

Если вас беспокоит один из этих признаков, обратитесь к специалисту. С помощью диагностического оборудования он определит точную область поломки и поможет в исправлении.

Как ремонтировать лямбда-зонд?

Производители лямбда-зондов позиционируют детали, как неразборные и не подлежащие ремонту. Однако некоторые автовладельцы с определенным успехом пытаются разбирать и ремонтировать датчики, собирая из двух или более поврежденных устройств одно работоспособное.

Владельцу автомобиля следует помнить, что подобный ремонт лямбда-зонда является временным мероприятием. Рекомендуется приобрести новый датчик, а отремонтированный использовать в качестве запасного.

Ремонт нагревательного элемента

Примерная последовательность разборки и ремонта датчика с поврежденным нагревательным элементом:

  1. Аккуратно распилить внешний корпус датчика.
  2. Аналогичным образом распиливается второй датчик.
  3. Вынуть из распиленных корпусов нагревательные стержни. Целое устройство необходимо протереть от нагара и грязи сухой материей. Использовать чистящие вещества не рекомендуется, поскольку возможно повреждение нагревателя в результате химических реакций.
  4. Установить нагреватель в зонд, который будет применяться на автомобиле.
  5. Спаять корпус медно-фосфорным припоем, имеющим температуру плавления около 700 ºС. В качестве источника тепла применяется газовая ювелирная горелка.
  6. Проверить работоспособность изделия тестером и установить зонд в коллектор. Если отремонтированное устройство не работает, то можно попробовать поменять нагреватель еще раз. Ниже приведены фотографии, поясняющие процесс ремонта.

Ремонт неисправной проводки

Встречаются рекомендации по установке дополнительного резистора в цепь обогрева при выходе ее из строя. По идее авторов полученное сопротивление должно давать корректный сигнал в блок управления и выключать информацию об ошибке. Фактически так и происходит, но срок жизни дополнительного сопротивления составляет от нескольких часов до нескольких дней. Нагревающийся до высоких температур резистор может стать причиной возгорания в моторном отсеке.

Устранить неисправность, связанную с разорванным жгутом проводки, можно следующим образом:

  1. Пропилить корпус на верхней части зонда.
  2. Демонтировать полностью старые провода, поскольку изоляция со временем изнашивается и трескается.
  3. Вынуть из колодки-донора пины с припаянными проводами. В качестве донора может использоваться любая штекерная колодка из имеющихся в наличии.
  4. Для дальнейшей работы необходимо выпаять из пинов соединительные элементы.
  5. Собрать новый жгут проводки, используя штатное резиновое уплотнение от зонда.
  6. Установить на концы проводов снятые соединительные элементы.
  7. Соединить проводку с ответными кабелями лямбда-зонда.
  8. Обжать контакты и дополнительно пропаять тугоплавким медно-фосфорным припоем.
  9. Запаять корпус и промазать место ввода жгута проводов в датчик термостойким герметиком.

При ремонте проводки лямбда-зонда рекомендуется на каждом этапе проверять отсутствие замыканий проводником на «массу» или между собой.

Очистка от нагара и сажи

Еще одним вариантом ремонта является очистка измерительного элемента от нагара и сажи:

  1. Аккуратно спилить защитные колпачки.
  2. Выдержать датчик в ортофосфорной кислоте, затем аккуратно счистить нагар кисточкой. Не рекомендуется прилагать усилие, поскольку измерительный элемент крайне хрупкий.
  3. При необходимости дополнительно очистить элемент путем нагрева на газовой горелке. Процедуру следует выполнять аккуратно, поскольку возможно растрескивание детали. Рекомендуемый в ряде источников нагрев и охлаждение холодной водой делать запрещено, поскольку это приведет к полному выходу зонда из строя.
  4. Собрать датчик обратно, соединив детали тугоплавким припоем или точечной сваркой.

Таблица распиновки датчиков лямбда-зонда

Назначение

Цветовые комбинации для циркониевых датчиков.

Как я уже писал в журнале, я восстановил родную систему питания — установил обратно вместо солекса карбюратор Pierburg 2EE. Через какое-то время мне помогли с проверкой осциллографом, где выяснилось, что лямбда-зонд не работает. Диагностика блинк-кодами ошибок не показывала, но я думаю, это из-за того, что диагностика производилась на непрогретом двигателе — лямбда ещё просто не успевала прогреться и включиться в работу, диагностика просто показывала, что в цепи лямбды нет обрыва. В последнее время меня стал напрягать расход топлива, который почему-то стал больше, чем сразу после установки Пирбурга. Похоже, мозги постепенно стали подозревать о неработающей лямбде и после прогрева врубали аварийную программу. Итак, в интернете много отчётов по установке на Ауди 80 лямбда-зонда от ВАЗ 2110 (т.н. старого образца) Bosch 0 258 005 133.

И ответную часть разъёма, чтобы не резать провода ни на новой лямбде, ни на автомобиле, тем самым сохранив возможность быстрой установки оригинального одноконтактного зонда:

Интересный момент с подогревом лямбды там, где он предусмотрен (4-х контактные). В интернете есть разные мнения — где-то пишут, что подключать обязательно, а где-то — что нет, т.к. эбу не регулирует смесь по лямбде, пока температура ОЖ ниже 70 градусов. Сегодня же диагностика на осциллографе расставила всё на свои места.

(об этом ниже) Делать полную стартовую инициализацию эбу времени не было, но на время замены лямбды была отключена минусовая клемма аккумулятора (минут 40 примерно). Итак, покатавшись вчера и сегодня с новой лямбдой, я был приятно удивлён поведением машины — расход бензина снизился, причём значительно. Разгон стал веселее, динамика на высоких оборотах ощутимо возросла, раньше двигатель хорошо тянул до 3500-4000 оборотов, потом начиналось «угасание», как-будто отпустил наполовину педаль газа. Теперь же едет весело до самых 6500 об.

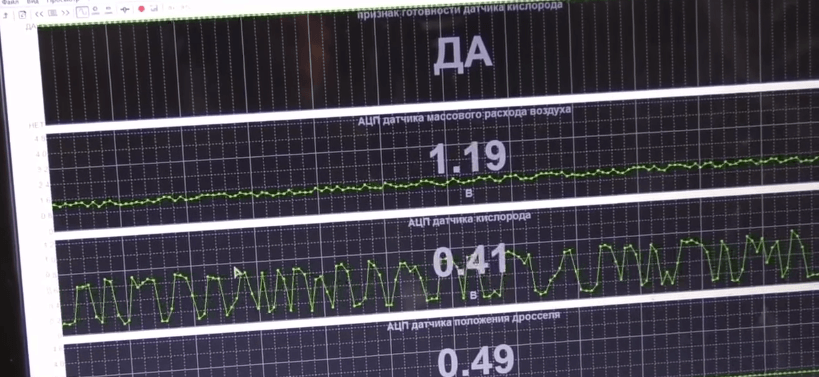

На следующий день договорился с Валерой «Blak» заехать к нему на диагностику зажигания осциллографом из-за нестабильной работы двигателя на ХХ (периодические потряхивания двигателя на хх). Ранее я уже проверил или заменил свечи, вв провода, коммутатор, крышку и бегунок трамблёра. Оставалось проверить на осциллографе катушку зажигания и датчик холла. Также договорились «пощупать» осциллографом новую лямбду, посмотреть, как она себя ведёт.

После долгих «щупаний» выяснили, что вся вв часть у меня в полном порядке — датчик холла выдаёт стабильные импульсы (нагядно всё увидел на графике), катушка работает также исправно. То есть, проблема лежит где-то в системе питания. Но обо всё по порядку. Подключили к осциллографу лямбда-зонд. Прогрели. Грели долго. Смотрим-щупаем. Работает, но почему-то только после того, как погазуешь несколько секунд больше 2000 об, а на холостых от зонда молчок — никаких импульсов. Валера говорит: «Есть мнение, что на лямбде, где предусмотрен подогрев, он должен быть обязательно подключен». Ну нам стало интересно, подключили белые провода подогрева (один на массу, другой кинули напрямую на аккумулятор). И что же мы увидели? Действительно, лямбда стала выдавать импульсы и на холостых, и на невысоких оборотах. Вывод — на лямбде, где предусмотрен подогрев, он должен быть обязательно подключен, иначе на хх и низких оборотах она работать не будет!

Как Проверить Лямбда Зонд На Приоре

Как узнать состояние кислородного датчика в автомобиле Lada Priora

Нативный кислородный датчик (лямбда зонд) Заранее используется для контроля состава топливовоздушной смеси в системе впрыска двигателей инжектора обратного потока. Часто спрашивают, где находятся датчики кислорода? Расположение этого электронного химического устройства верхняя часть автомобильный глушитель, ресивер.

Принцип работы кислородного датчика

Принцип работы кислородного датчика на Приоре заключается в следующем: для корректировки параметров времени прохождения электронных сигналов системы впрыска учитываются данные о составе кислорода (кислорода) в выхлопных газах. Эти данные представляют собой датчик концентрации кислорода Priora, который реагирует с выхлопными газами автомобиля.

Во время этой электрохимической реакции на выходных контактах устройства создается разность потенциалов. Изменение падения напряжения определяет содержание кислорода и качество воздушно-топливной смеси. Изменения происходят в параметрах 0,1 В, что указывает на повышенное содержание кислорода и обедненной смеси до 0,9 В, что означает низкое содержание кислорода и повышенную консистенцию.

Для оптимальной производительности средство передвижения Значение температуры кислородного датчика, цена которого доступна большинству российских автомобилистов, должно быть не менее 300С. По этой причине нагревательный элемент встроен в датчик кислорода на Priore, чтобы динамически нагревать прибор после запуска электростанции.

Записывая напряжение на выходе устройства, контроллер выбирает командный сигнал для коррекции топливовоздушной смеси с компонентами распыления топливной системы. Когда показание обедненной смеси, то есть разности потенциалов, находится на минимальном значении, контроллер указывает обогащение входной согласованности и параметрами обогащенной смеси, то есть при максимальных значениях разности потенциалов, Команда получена для его истощения.

Как и как быстро проверить Лямбда-зонд

Как и как быстро проверить лямбду

зонд .

Короче стандартный датчик кислорода (лямбда зонд) позволяет оценить концентрацию отработанного кислорода в выхлопной смеси, и на основании этих исследований бортовой компьютер изменяет консистенцию топливовоздушной смеси. Неисправности кислородного датчика приводят к неисправности силовой установки автомобиля. Часто на форумах автолюбителей ставится вопрос о том, какой датчик кислорода установлен на Приоре? Для автомобиля Лада Приор Только датчик BOSCH LS6537 подходит для установки.

в качестве проверить датчик кислорода

Проверяйте датчик кислорода только с помощью осциллографа. Другие устройства могут только косвенно показывать признаки неисправности в Priora, кроме того, основываясь на довольно сложных тестах. В автомобиле признаки неисправности кислородного датчика:

  • увеличение расхода топлива;
  • снижение динамики двигателя;
  • нестабильная скорость холостого хода силовой установки;
  • дефекты каталитического нейтрализатора.

Такие дефекты кислородного датчика в основном определяют диапазон дефектов этого электрохимического устройства. Кроме того, ошибка, отображаемая на дисплее компьютера, может быть напрямую связана с дефектами в электрической цепи нагревателя. Из-за того, что кислородный датчик Приора (лямбда-зонд) не получает достаточно тепла, бортовой компьютер будет выдавать неправильные импульсы. Топливная смесь не будет соответствовать требуемой концентрации, что приведет к чрезмерному расходу топлива, нестабильному холостому ходу на холостом ходу, автомобилю, потере динамизма и так далее.

После достижения кислородного датчика (лямбда-зонд). До достижения требуемого значения температуры все признаки неисправности силовой установки устраняются. Максимальный срок службы датчика концентрации кислорода при практическом движении достигает 100–150 тыс. Км, но срок службы капитального ремонта заканчивается на расстоянии 60–80 тыс. Км.

Реакция устройства и, следовательно, его показания направлены на разницу между концентрацией кислорода в выхлопных газах автомобиля и его содержанием в атмосферном воздухе, которая преобразуется в вывод разности потенциалов. Поскольку кислород не полностью сгорает даже в выхлопных газах и присутствует в каталитической камере, другое такое устройство за каталитической камерой используется для правильной оценки.

В первые минуты запуска двигателя бортовой компьютер в среднем корректирует топливно-воздушную смесь. Нагревая датчик концентрации кислорода Priora до рабочей температуры, электронный блок настраивает его в соответствии с общей схемой работы автомобиля.

Проверка лямбда зонда с 4 проводами тестером. Методы проверки ЛЗ

Итак, мы подошли к тому вопросу, который волнует каждого автолюбителя: как же проверить датчик лямбда зонд в домашних условиях? Для этого вам понадобится обычный тестер (мультиметр) или вольтметр.

Лямбда зонд 4 провода

Первым делом необходимо прогреть двигатель, после чего произвести замеры сопротивления на проводах подогревателя. Как правило, это два белых провода полярность между которыми можно не соблюдать. Нормальное сопротивление между ними должно равняться от 2 до 10-ти Ом. Если это значение другое, то следовательно датчик неисправен.

График напряжений лямбда зонда

Идем далее. Теперь нужно минусовой провод тестера подключить на корпус двигателя. При этом плюсовой контакт подключите к сигнальному проводу самого датчика. Как правило это будет черный провод. На прогретом двигателе нажмите на педаль газа и наберите обороты до 3000 об/мин. Удерживайте педаль в этом положении около трёх минут. В это время производится прогрев лямбда зонда. Теперь вы можете проверить включение датчика кислорода.

Напряжение между корпусом двигателя и сигнальным (черным проводом) детали должно колебаться в районе от 0,2 до 1 вольта. За каждые прошедшие 10 секунд времени датчик должен включаться около 10-ти раз. В тех случая когда тестер будет показывать 0,4-0,5 вольта и не будет производиться включение, то можно сделать вывод о неисправности лямбда зонда.

Также вам нужно знать о том, что при резком нажатии на педаль газа тестер должен показывать напряжение около 1 вольта. При резком отпускании педали – ноль вольт.

Задачей катализатора является снижение выбросов вредных веществ в выхлопных газах. Он установлен на выхлопной системе на всех современных автомобилях. У катализатора, как и у большей части деталей автомобиля, есть срок службы, это примерно 150 — 200 тысяч километров, но низкое качество бензина снижает его срок службы очень быстро. Как же узнать вышел ли катализатор из строя? Конечно в первую очередь должна загореться ошибка двигателя Check Engine, и кодом этой ошибки будет P0420. Если ошибка загорелась не стоит паниковать, ведь его можно попытаться прочистить, сейчас продается большое множество специальных присадок в топливо. Но эта ошибка не всегда загорается и если к примеру ситуация такая, что вы хотите приобрести автомобиль на вторичном рынке.

Проверка сигнала лямбда зонда

Для проверки нагревателя лямбда зонда желательно иметь осциллограф либо осциллоскоп, но так же подойдет мото-тестер или хотя бы стрелочный, но не цифровой вольтметр. В принципе для данного способа проверки подойдет и цифровой вольтметр, но он более инертный, поэтому намного хуже реагирует на изменение показаний.

И так теперь проверяем сам сигнал лямбда зонда! Это самый сложный и ответственный способ. Первое, что необходимо сделать это обзавестись специальными приборами, которые я перечислил выше.

И так, запускаем двигатель прогреваем его до рабочей температуры. Дело в том, что датчик кислорода начинает работать только после прогрева, не после прогрева ДВС, а после прогрева датчика кислорода. На эту процедуру блоком отводиться определенное время, поэтому проверять сразу датчик кислорода нет никакого смысла.

Обычно, датчик кислорода начинает работать при температуре двигателя 60 – 70 градусов. Подсоединяете провода щупа между сигнальными проводами и проводами массы, поднимаете обороты двигателя примерно до 3000 об/мин, и наблюдаете за изменениями показаний лямбда зонда.

Сигнал с датчика кислорода должен меняться от 0,1 до 0,9 Вольт. Если изменения происходят в меньшем диапазоне, то прибор просто не успевает реагировать, либо датчик кислорода неисправен и требует замены.

Так же при 3000 об/мин засеките время, при котором меняются показания от большего к меньшему. При оптимальном варианте работы ДК за 10 секунд должно произойти 8 – 9 изменений. Если показания датчика изменяются реже, то вероятна ошибка медленный отклик датчика кислорода и он подлежит замене.

Симптомы неисправности

Основными признаками, свидетельствующими о поломке кислородного датчика, считаются:

  • Повышенная токсичность выхлопных газов;
  • Нестабильная, прерывистая разгонная динамика;
  • Кратковременное включение лампы «CHECK ENGINE» при резком увеличении оборотов;
  • Нестабильные, постоянно меняющиеся холостые обороты;
  • Увеличение расхода топлива;
  • Перегрев катализатора, сопровождающийся потрескивающими звуками в его зоне при заглушённом моторе;
  • Постоянно горящий индикатор «CHECK ENGINE»;
  • Беспричинная сигнализация бортового компьютера о переобогащённой ТВС.

Нужно иметь в виду, что все эти отклонения могут быть симптомами и других поломок.

Длительность службы лямбда-зонда примерно 60-130 тыс. км. Причинами сокращения срока службы и поломки устройства может стать:

  • Применение при монтаже датчиков, не рассчитанных на высокие температуры герметиков (силиконовых);
  • Некачественный бензин (повышенное содержание этила, свинца, тяжёлых металлов);
  • Попадание масла в выхлопную систему в результате износа маслосъёмных колец или колпачков;
  • Перегрев датчика в результате некорректно выставленного зажигания, переобогащённой ТВС;
  • Множественные попытки завести мотор, приводящие к проникновению горючих смесей в систему выхлопа;
  • Нестабильный контакт, замыкание на массу, обрыв выходного провода;
  • Нарушение целостности конструкции датчика.

Статья в тему: Устанавливаем ксенон на авто своими руками

Неисправность лямбда зонда — что происходит в этом случае с авто

Когда на автомобиле выходит из строя кислородный датчик, то двигатель при этом продолжит функционировать, но в так называемом аварийном режиме. На панели приборов соответственно будет светиться индикатор «Неисправность двигателя». Лямбда зонд влияет на расход топлива, и поэтому если этот датчик неисправен, то ЭБУ осуществляет работу по усредненным данным.

Опираясь на усредненные параметры, ЭБУ будет подавать сигнал о приготовлении ТВС, которая по составу будет сильно отличаться от идеальной консистенции. Отсюда появляется увеличенный расход топлива, а также признаки нестабильной работы ДВС и понижение мощности.

Рассматриваемый элемент может выйти из строя полностью или частично. При частичной неисправности детали двигатель также переходит в аварийный режим работы. Если на автомобиле стоит два лямбда зонда, то при неисправности обоих устройств двигатель может не завестись. Причинами неисправности рассматриваемого элемента являются такие факторы:

  • Потеря герметичности корпуса
  • Проникновение внутрь корпуса выхлопных газов или воздуха
  • Технический износ — максимальный ресурс лямбда зонда составляет 80-100 тысяч км пробега
  • Механическое повреждение
  • Использование низкокачественного бензина

О датчике кислорода мало кто из владельцев автомобиле знает, и тем более, не уделяют этому элементу должного внимания. Однако оказывается что напрасно, так как его поломка сопровождается сильными проблемами. Выход из строя датчика кислорода происходит в несколько этапов, которые можно выявить по характерным признакам:

  1. На начальном этапе проявляются признаки нестабильной работы двигателя на холостом ходу
  2. На второй стадии неисправности лямбда зонда будет гореть значок Check Engine, а также проявляться соответствующие признаки, как потеря мощности, запоздалое реагирование на педаль газа, возникновение хлопков под капотом и подергивания при разгоне авто
  3. На завершающей стадии при потере герметичности происходит поступление отработавших газов в канал атмосферного эталонного воздуха. Когда водитель осуществляет торможение двигателем при негерметичном датчике кислорода, происходит подача отрицательного сигнала на ЭБУ вследствие переизбытка молекул О2. Такие последствия приводят к тому, что из строя выходит ЭБУ

Определить неисправность датчика кислорода на завершающем этапе можно при помощи целого ряда факторов:

  • Значительная потеря мощности двигателя
  • Возникновение стука под капотом при передвижении на автомобиле
  • Появление рывков при наборе скорости
  • Нагар на выпускных клапанах и электродах свечей

При характерных признаках неисправности лямбда зонда не будет лишним процедура проверки. С ее помощью удастся с точностью понять, что является причиной повышенного расхода топлива и нестабильной работы мотора.

Это интересно!Если на ХХ плавают обороты, появляется дергание автомобиля, снижается мощность и наблюдается перегрев двигателя вместе с увеличением расхода, значит пришло время проверить лямбда зонд.

Как Проверить Лямбда Зонд На Приоре

Как узнать состояние кислородного датчика в автомобиле Lada Priora

Нативный кислородный датчик (лямбда зонд) Заранее используется для контроля состава топливовоздушной смеси в системе впрыска двигателей инжектора обратного потока. Часто спрашивают, где находятся датчики кислорода? Расположение этого электронного химического устройства верхняя часть автомобильный глушитель, ресивер.

Принцип работы кислородного датчика

Принцип работы кислородного датчика на Приоре заключается в следующем: для корректировки параметров времени прохождения электронных сигналов системы впрыска учитываются данные о составе кислорода (кислорода) в выхлопных газах. Эти данные представляют собой датчик концентрации кислорода Priora, который реагирует с выхлопными газами автомобиля.

Во время этой электрохимической реакции на выходных контактах устройства создается разность потенциалов. Изменение падения напряжения определяет содержание кислорода и качество воздушно-топливной смеси. Изменения происходят в параметрах 0,1 В, что указывает на повышенное содержание кислорода и обедненной смеси до 0,9 В, что означает низкое содержание кислорода и повышенную консистенцию.

Для оптимальной производительности средство передвижения Значение температуры кислородного датчика, цена которого доступна большинству российских автомобилистов, должно быть не менее 300С. По этой причине нагревательный элемент встроен в датчик кислорода на Priore, чтобы динамически нагревать прибор после запуска электростанции.

Записывая напряжение на выходе устройства, контроллер выбирает командный сигнал для коррекции топливовоздушной смеси с компонентами распыления топливной системы. Когда показание обедненной смеси, то есть разности потенциалов, находится на минимальном значении, контроллер указывает обогащение входной согласованности и параметрами обогащенной смеси, то есть при максимальных значениях разности потенциалов, Команда получена для его истощения.

Как и как быстро проверить Лямбда-зонд

Как и как быстро проверить лямбду

зонд .

Короче стандартный датчик кислорода (лямбда зонд) позволяет оценить концентрацию отработанного кислорода в выхлопной смеси, и на основании этих исследований бортовой компьютер изменяет консистенцию топливовоздушной смеси. Неисправности кислородного датчика приводят к неисправности силовой установки автомобиля. Часто на форумах автолюбителей ставится вопрос о том, какой датчик кислорода установлен на Приоре? Для автомобиля Лада Приор Только датчик BOSCH LS6537 подходит для установки.

в качестве проверить датчик кислорода

Проверяйте датчик кислорода только с помощью осциллографа. Другие устройства могут только косвенно показывать признаки неисправности в Priora, кроме того, основываясь на довольно сложных тестах. В автомобиле признаки неисправности кислородного датчика:

  • увеличение расхода топлива;
  • снижение динамики двигателя;
  • нестабильная скорость холостого хода силовой установки;
  • дефекты каталитического нейтрализатора.

Такие дефекты кислородного датчика в основном определяют диапазон дефектов этого электрохимического устройства. Кроме того, ошибка, отображаемая на дисплее компьютера, может быть напрямую связана с дефектами в электрической цепи нагревателя. Из-за того, что кислородный датчик Приора (лямбда-зонд) не получает достаточно тепла, бортовой компьютер будет выдавать неправильные импульсы. Топливная смесь не будет соответствовать требуемой концентрации, что приведет к чрезмерному расходу топлива, нестабильному холостому ходу на холостом ходу, автомобилю, потере динамизма и так далее.

После достижения кислородного датчика (лямбда-зонд). До достижения требуемого значения температуры все признаки неисправности силовой установки устраняются. Максимальный срок службы датчика концентрации кислорода при практическом движении достигает 100–150 тыс. Км, но срок службы капитального ремонта заканчивается на расстоянии 60–80 тыс. Км.

Реакция устройства и, следовательно, его показания направлены на разницу между концентрацией кислорода в выхлопных газах автомобиля и его содержанием в атмосферном воздухе, которая преобразуется в вывод разности потенциалов. Поскольку кислород не полностью сгорает даже в выхлопных газах и присутствует в каталитической камере, другое такое устройство за каталитической камерой используется для правильной оценки.

В первые минуты запуска двигателя бортовой компьютер в среднем корректирует топливно-воздушную смесь. Нагревая датчик концентрации кислорода Priora до рабочей температуры, электронный блок настраивает его в соответствии с общей схемой работы автомобиля.

В каких системах применяются

Кислородные датчики позволяют измерять объемную долю кислорода в газах, присутствующих после сгорания топлива в ДВС и котлах, работающих на твердом топливе либо метане.

λ- зонды применяются в приборах, измеряющих долю кислорода в уходящих газах котлов на ТЭС и других промышленных предприятиях для наилучшей регулировки КПД сгорания топлива при помощи подачи воздуха в топку, в зависимости от показаний приборов.

Наиболее широкое использование датчики получили в автомобильной промышленности для автоматической регулировки подачи бензиново-воздушной смеси в цилиндры двигателя.

Как понять, что лямбда-зонд вышел из строя и заменить его: советы автолюбителей

1. Если лямбда-зонд неисправен, заметны нарушения в работе двигателя.

«Основная функция лямбда-зонда заключается в определении окиси углерода в выхлопных газах того или иного транспортного средства. С учетом данных, получаемых от датчика кислорода, регулируется подача топлива в цилиндры. Когда лямбда-зонд неисправен, нарушения в работе двигателя очевидны: слишком большой расход топлива, специфический запах после глушения и т. д. Менять на резистор бессмысленно, поскольку компьютер воспринимает постоянное сопротивление резистора за неисправность».

2. Основной признак поломки лямбда-зонда – набор скорости.

«При неисправности лямбда-зонда обнаружил несколько характерных моментов (повышенные обороты, большой расход бензина и т. д.). Но самым явным признаком для меня стал набор скорости: авто сперва разгоняется, потом затыкается, и так снова и снова. Такое ощущение, что газ сбрасываешь, а потом опять выжимаешь. После замены датчика все описанные проблемы, в том числе и с набором скорости, исчезли».

3. Замена лямбда-зонда должна быть обоснованной.

«Хочется сказать о том, что вероятность деформации проводов намного выше вероятности поломки самого датчика. При первых подозрениях в поломке лямбда-зонда следует разъединить разъем, внимательно его осмотреть, а также обследовать провода на предмет их целостности. В местах входа в разъем провода часто пережимаются и теряют свою функциональность. После этого необходимо проверить работу датчика, а именно: измерить напряжение в различных режимах работы двигателя».

4. При замене лямбда-зонда нужно учитывать один очень важный нюанс.

«Процесс замены датчика нельзя назвать сложным, но он требует определенной подготовки. Самая важная часть предшествующего работе процесса – подготовка специального ключа на 22 с прорезью, который понадобится, чтобы снять датчик.

Без такого приспособления лямбда-зонд может не поддаться. Стандартный рожковый ключ, как правило, не позволяет захватить основание датчика из-за наличия возле него отливов на выпускном коллекторе. При отсутствии отливов ключом можно повредить грани у гайки датчика, ведь она сильно прикипает к выпускному коллектору и изготовлена из довольно мягкого металла.

Столкнувшись с данной проблемой, я узнал, что оригинальный ключ для автомобиля «Хонда» стоит больше 70 евро, потому решил изготовить приспособление для снятия лямбда-зонда самостоятельно.

Расскажу, как. Во-первых, взял накидной ключ на 22 и приварил к нему гайку на 30. После этого на ключе и приваренной к нему гайке сделал сквозную прорезь на одном боку. Она нужна для того, чтобы заводить внутрь ключа и гайки провода лямбды, ведь разъем на концах проводов датчика кислорода не проходит через накидной ключ на 22.

Итак, разъем лямбда-зонда нужно продеть через дополнительный накидной ключ на 30, который уже прикреплен к гайке на 30, приваренной к ключу на 22. Этими двумя ключами можно отвернуть даже наглухо закрепленную лямбду. Получается просто, экономно и эффективно».

5. Лямбда-зонд можно заменить своими руками.

«У меня получилось заменить лямбда-зонд на своем автомобиле самостоятельно.

Оригинальной устройство было однопроводным, и на замену я также купил однопроводной лямбда-зонд фирмы Bosh.

Опишу алгоритм замены:

  • Нагреваем двигатель (так будет легче открутить винты крепления крышки выпускного коллектора и сам датчик).
  • Отключаем «минус» аккумулятора.
  • Разъединяем разъем подключения лямбды.
  • Анализируем ситуацию: смотрим, можно ли выкрутить лямбда-зонд и есть ли подходящий для этих целей инструмент (о том, как изготовить приспособление для снятия лямбды читайте чуть выше).
  • Выкручиваем датчик. Пробуем установить замену, проверяем, подходит ли резьба, смотрим на глубину вкручивания.
  • На расстоянии 15 см от корпуса лямбда-зонда отрезаем провода. Действия, описанные в этом пункте и в следующем актуальны для случаев, если вы имеете дело с неоригинальным датчиком.
  • Соединяем провод нового датчика с проводом от старого лямбда-зонда. В стандартную комплектацию к устройству обычно входит соединительная трубка размером 2-3 см. Провод нового датчика вставляем в термотрубку, которая также входит в комплект.

Зачищаем провода (не более 1 см) и вставляем в трубку с двух сторон. Затем сжимаем трубку максимальным усилием и проверяем надежность соединения. В конце термотрубку следует завести на место соединения и прогреть эту область при помощи зажигалки (не забывайте вращать соединение в процессе нагрева).

  • Закручиваем новый датчик, присоединяем разъем.
  • Устанавливаем защитную крышку коллектора.
  • Подключаем «минус» аккумулятора, включаем двигатель, а затем проверяем его работу».
