Устанавливаем ксенон на авто своими руками

Биксенон

Чтобы не устанавливать два различных комплекта ксенона для ближнего и дальнего света, можно просто купить и подсоединить биксенон. Биксеноновые лампы имеют тот же принцип работы с инертным газом, только они ещё оснащены дополнительным электромагнитом. Именно он и позволяет переключать фары на ближний и дальний свет.

Установка биксенона имеет некоторые нюансы. Рассмотрим детально процесс подключения.

1. Провода от ламп биксенона подводим к блоку розжига.

2. К этому же блоку подсоединяем провода контролёра. Он занимается стабилизацией напряжения во всей проводке.

3. На биксеноновой лампе предусмотрен дополнительный провод, отвечающий за электромагнит. Его следует также подсоединить к контролёру.

4. Контролёр подключаем к аккумулятору.

Порядок установки

Далее – немного о том, как подключить ксенон своими руками.

Объём подготовительных работ зависит от компоновки автомобиля. Иногда к лампам противотуманных фар удаётся подобраться лишь при снятом переднем бампере. Но важнее всего – удачно разместить блоки розжига. При этом желательно максимально сократить длину проводов от них к фарам. Следует учитывать то, что излишне «спрятав» блоки, вы тем самым ограничите доступ к ним. Это вызовет затруднения при поиске и устранении неисправностей.

Для подведения проводов к лампам, скорее всего, придётся просверлить отверстия в колпаках фар, закрывающих лючки. В наборе для подключения предусмотрены специальные резиновые уплотнители и сверло следует выбирать в соответствии с их размерами. В тех случаях, когда колпаки в фарах сделаны из резины, достаточно сделать в них отверстия.

Выбор способа крепления блоков розжига не имеет принципиального значения. Их можно зафиксировать на деталях кузова при помощи скоб, входящих в комплект или просто приклеив на двухсторонний скотч.

Варианты схем подключения

Самый простой способ подключения HID-лампы выглядит так.


Схема подключения

Принцип работы прост: при включении переключателя света напряжение подаётся на блок розжига, в нём генерируется высокое напряжение, которое и подаётся на электроды газоразрядной лампы. Положительные и отрицательные провода перепутать при подключении не получится – их разъёмы несовместимы друг с другом.

Ввиду того, что напряжение бортовой сети может быть изрядно «просажено» в момент розжига дуги, предпочтительнее осуществлять подключение ксенона через реле.

Как видите, тоже ничего сложного. На обмотку обычного реле света (контакты 85 и 86) подаётся напряжение, которое в штатной схеме подводилось к контактам «галогенки». В результате замыкаются контакты 87 и 30 реле, которые используются в качестве выключателя, «врезанного» в плюсовой провод, идущий непосредственно от аккумулятора. Таким образом исключаются потери напряжения, подаваемого на блок розжига, и облегчается «запуск» ксеноновой лампы – цепь становится практически автономной. Такой способ идеально подходит не только для того, чтобы подключить ксенон в противотуманки, но и для переделки основных фар.

С биксеноном ситуация несколько сложнее. Самый простой вариант улучшить срабатывание переключения ламп при смене режимов «дальний/ближний» — установить между «плюсовыми» выводами диод, исключающий «залипание» управляющего электромагнита.


Подключение биксенона

Полная схема подключения биксенона Н4.

Несмотря на то, что HID-лампы имеют существенные преимущества по сравнению с галогеновыми, следует учитывать возможные неблагоприятные последствия самостоятельной их установки:

  1. Конструкция некоторых фар исключает возможность правильной настройки светового пучка с «неродными» лампами. Поэтому «колхозный» ксенон зачастую ослепляет других водителей.
  2. Внесение изменений в конструкцию фар головного света запрещается Правилами.

При самостоятельной доработке противотуманных фар таких проблем у вас не возникнет. Правильная их настройка значительно улучшит видимость во время тумана.

В мире автомобилей нет пределов совершенства. Многие владельцы мечтают сделать свой авто индивидуальным и узнаваемым в автомобильном потоке. А для этого не обязательно обращаться в специализированные автомастерские, некоторые работы, связанные с тюнингом, можно выполнить самостоятельно. Ярким примером внешнего преображения будет установка ксенона своими руками. Достаточно обладать скромными навыками в области обслуживания электрооборудования авто, чтобы заменить устаревшую оптику. Но перед тем как установить ксенон, следует познакомиться с некоторыми этапами предстоящей работы.

Биксенон и биксеноновые линзы – в чем отличия?

Мы разобрались, чем отличается ксенон от биксенона, а теперь поговорим еще об отличии обычных ламп от линзованных систем. Это совершенно разные технологии, которые дают полярно разное качество освещения. Если объяснить грубо, обычный биксенон – это невероятно мощная лампа, которая светится по всему своему периметру и дает огромный прирост эффективности освещения. Линзы же имеют такие особенности:

  • линза занимает совершенно все место в блоке фары, если изначально не подготовлен отдельный слот;
  • в линзе уже на заводе все отлично настроено, вы не будете слепить встречных водителей;
  • свет от линзы узконаправленный, недопустимо наличие никаких отражателей и рифленых линий на стекле;
  • чаще всего линзы могут давать только один вид света – либо ближний, либо дальний;
  • это самостоятельный элемент освещения, ему не нужны дополнительные условия, даже настройка не потребуется;
  • единственным важным фактором является угол установки, чтобы линза светила на дорогу, а не в небо.

Линзы считаются более эффективным видом ксенона, чем обычные лампы. Они безопасны, качественно настроены на заводе при производстве, могут использоваться практически на всех автомобилях. Тем не менее, стоимость линзы разительно отличается от цены традиционных ламп биксенона. Если вы посмотрите, сколько стоит биксенон в линзованном виде, вы вряд ли захотите переделывать свою машину на такой вид освещения. А вот если у вас уже стоят линзы, то придется раскошелиться для замены.

Как правильно установить и подключить ксенон в противотуманки?

Если ксеноновые источники света были установлены в головные фары, целесообразно их поставить и в ПТФ. Это позволит не портить эстетичный вид машины.

Меры предосторожности при установке и подключении

Нюансы, которые надо соблюдать при монтаже газоразрядных устройств в противотуманки:

  1. Если в процессе выполнения задачи на источниках света появились повреждения, надо прекратить работу. Это касается и дефектов проводки, а также блоков розжига.
  2. Перед выполнением задачи автовладелец должен вымыть руки, высушить их и обезжирить. В противном случае можно повредить лампочки и удариться током.
  3. При подключении нельзя долго смотреть на источники света без очков.
  4. Места соединений полностью изолируются посредством термоусадочных трубок или изоленты. В противном случае на проводку может попасть влага, а это приведет к замыканию либо возгоранию.
  5. Перед выполнением монтажа колбы источников света рекомендуется обезжирить.

Алгоритм действий по установке ксеноновых ламп

В ПТФ необходимо устанавливать устройства, рассчитанные на 4300К или 5000К, этот вариант более эффективен в туман и при езде по влажной дороге:

  1. Противотуманные фонари обычно располагаются под головной оптикой. Поэтому для их установки может потребоваться демонтаж бампера. Иногда достаточно выкрутить винты, фиксирующие арки передних колес.
  2. После того, как будет получен доступ к задней части ПТФ, выполняется отключение оптики от электроцепи питания. Производится демонтаж старых источников света и установка новых, газоразрядных.
  3. Выполняется качественная фиксация устройств. В процессе езды на них могут воздействовать вибрации, поэтому лампочки должны быть надежно закреплены. Иначе это приведет к их поломке.
  4. Устанавливаются блоки розжига. Оптимальным вариантом будет их размещение в моторном отсеке либо под передним бампером. Надо найти свободное пространство для монтажа. Рекомендуется выбрать защищенное место, где на блок не будет воздействовать влага и агрессивная внешняя среда. Фиксация устройств осуществляется посредством хомутов либо скотча. Если в комплектацию входят специальные крепления, то используются они.

Пользователь Сергей М показал на примере Лады Приоры процедуру установки ксеноновых источников света в противотуманные фонари.

Инструкция по подключению ксенона

Подключаться газоразрядные лампы в ПТФ будут аналогично, как и в случае с головным освещением. Источники света посредством проводников соединяются с питанием электроцепи противотуманных фонарей, а затем с блоками розжига.

Особенности выбора и установки

Существует ряд особенностей и наиболее важных критериев выбора, а также установки этих ламп. Наиболее частые вопросы освещены ниже.

Выбор в зависимости от геометрии фар (линзованные, рифлёные и пр.)

Сегодня в случае установки ксенона в фары, не предназначенные для этого, должны быть дополнительно смонтированы специальные фокусирующие линзы. При этом настройка должна осуществляться в сертифицированном автосервисе. В противном случае велика вероятность ошибки и того, что вас легко могут лишить водительских прав.

Фары со сложной геометрией оборудуются биксеноновыми линзами в автосервисе

Что такое обманка и как правильно её установить

Ксенон потребляет существенно меньше электрической энергии, чем галогенные лампы. Потому бортовой компьютер может идентифицировать его установку как перегорание лампы — происходит автоматическое отключение цепи. Именно так всё устроено, например, на Opel Astra. Избежать проблемы можно путём установки в цепь конденсатора, который и называется обманкой. Благодаря нему компьютер «не замечает» отсутствие соответствующей нагрузки на сеть. Для установки конденсатор необходимо последовательно встроить в проводку прямо перед лампой.

Пример установки рядом с блоком розжига

Возможно ли подключение через конденсатор

На некоторых марках транспортных средств после установки ксенона имеют место провалы питания. Избежать подобного можно посредством установки специального конденсатора. Он монтируется параллельно основной питающей линии. Это позволяет сгладить перепад напряжения при возникновении провалов.

Как поставить включатель на отдельную кнопку

Нередко необходимо включение ксенона отдельной кнопкой. Осуществление данной процедуры не имеет сложностей. Достаточно установить в салоне двухпозиционный переключатель, после чего вывести на него разрыв линии.

2 Процесс установки ксенона – пошаговое руководство

Для установки ксенона своими руками необходимо наличие следующих инструментов:

  • Комплект ксеноновых ламп + блок розжига и крепления
  • Набор стандартных отверток и гаечных ключей
  • Двусторонний скотч, нож и хомуты
  • Дрель и фреза на 20-25 миллиметров

При установке ксенона в головные фары автомобиля в первую очередь следует уделять внимание технике безопасности. Проводить работу по установке рекомендуется сухими и чистыми руками. В процессе установки запрещается касаться руками колбы ксеноновой лампы, а если контакт все же произошел, следует обезжирить поверхность колбы спиртовым раствором

Перед началом работ в обязательном порядке необходимо отсоединить плюсовую клемму с аккумуляторной батареи. Помните, что во время подачи напряжения и запуска ксенон дает более 20 тысяч вольт электрического напряжения, поэтому во время работы следует быть максимально внимательным и осторожным.

Схема подключения ксенона

Шаг 1. Для установки ксенона открутите защитную крышку с фары автомобиля и аккуратно достаньте из фары штатную галогеновую лампу, предварительно отключив от нее все провода и соединения. Как правило, лампочку фиксирует дополнительная пружинка, которую необходимо аккуратно отжать и извлечь лампу. Вместо штатной лампы вставляем ксеноновую из комплекта, предварительно сняв защитное покрытие с колбы. Провода соединения необходимо будет вывести через заглушку фары в подкапотное пространство для подключения к блоку розжига.

Открываем заднюю крышку фары

Устанавливаем лампу

Для доступа к фаре со стороны аккумулятора рекомендуется его снять. После установки лампочек следует подсоединить к ним клеммы от блока розжига. В заглушках фар необходимо проделать отверстия, через которые пойдут провода соединения лампочки и блока розжига. Если заглушки металлические, следует просверлить отверстие не более 2,5 сантиметров с помощью дрели и  соответствующей фрезы. Если заглушка из пластика, аккуратно вырезаем отверстие при помощи ножа.

Делаем отверстие в заглушке фары для проводов

  • Шаг 2. Установка блока розжига. Для установки блока необходимо выбрать соответствующее место в подкапотном пространстве. Лучше всего подойдет место в непосредственной близости от обеих фар для более удобного подключения проводов. Закрепить блок розжига необходимо с помощью специальных хомутов из комплекта, либо просверлить несколько отверстий и закрепить блок на два самореза для обеспечения лучшей устойчивости.
  • Шаг 3. Провода от блока розжига и ксеноновых ламп необходимо подсоединить, строго соблюдая полярность. Перепутать провода сложно, так как они имеют разный цвет, в данном случае черный и красный, где черный –  “минус”, красный – “плюс”. Для подключения блока розжига к штатной электросхеме автомобиля проведите отдельный провод и подсоедините его к разъему от снятой лампы. Проводку следует затянуть хомутами и дополнительно изолировать.

Прокладываем проводку

Проводка ксенона

Чтобы проверить правильность подключения ксенона необходимо действовать по инструкции, которая есть в комплекте. Как правило, схема подключения и проверки выглядит следующим образом:

Схема монтажа ксенона

Внимание! Для некоторых моделей автомобилей с бортовыми компьютерами целесообразно установить дополнительный стабилизатор напряжения, который будет распределять нагрузку на проводку в момент “разгорания” ксенона. Ниже представлено видео по самостоятельной установке ксеноновых ламп от производителя IL-Trade со световой маркировкой 4700К и цоколем типа H7

Ниже представлено видео по самостоятельной установке ксеноновых ламп от производителя IL-Trade со световой маркировкой 4700К и цоколем типа H7.

Как выбрать хороший комплект ксенона?

Подбор подходящего ксенонового источника освещения для машины должен опираться на два фактора: известность и надёжность фирмы-производителя и необходимую яркость ламп.

Из чего должен состоять комплект ксенона?

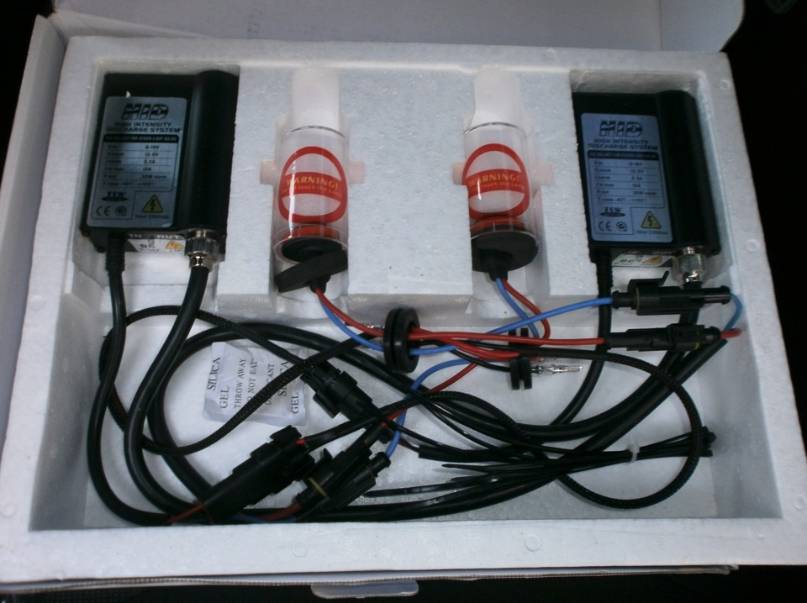

Комплектация газоразрядных лампочек для головного света или противотуманных фар включает в себя:

  • источники освещения, рассчитанные на определенную мощность и обладающие конкретной маркировкой;
  • устройство розжига;
  • комплект проводов и элементов для подключения и фиксации ламп.

Блок розжига представляет собой модуль, предназначенный для подачи определенной величины напряжения, требующегося для активации, на световые источники. Более дорогие блоки обладают усложненной конструкцией, что позволяет им контролировать большее количество процессов. Если устройство высококачественное, оно сможет обеспечить длительную и бесперебойную работу световых элементов. Это обусловлено тем, что при розжиге ламп соблюдаются основные технические параметры в необходимом диапазоне.

Маркировка ксенона

Маркировка газоразрядных устройств может быть 5000К, 6000К и т. д. Этот параметр определяет цветовую температуру, то есть яркость и оттенок свечения лампочки. Если маркировка устройств составляет 4300К, то свет будет более белым и иметь желтоватый оттенок. Использование таких источников актуально в ПТФ и головной оптике. Они более эффективны при езде по мокрому дорожному полотну.

Устройства, рассчитанные на 5000К, обладают белым цветом свечения. Их мощность выше, а сам свет более приятен для восприятия человеческим глазом. Лампочки на 6000К обладают голубым оттенком и в результате низкой светоотдачи уступают предыдущим вариантам по мощности. Тем не менее, этот тип устройств более популярен среди наших соотечественников. Штатно при производстве авто компании устанавливают ксеноновые лампы, рассчитанные на 4200-5000К.

Канал AvtoGSM в ролике распаковал и сделал краткий обзор комплектации ксенона от производителя Шоу-Ми.

Какой ксенон лучше?

Не факт, что дорогой комплект газоразрядных лампочек будет функционировать качественно и эффективно

При покупке блока розжига также рекомендуется обращать внимание на стоимость

Надо выбирать устройство, соответствующее техническим параметрам машины. Например, если автомобиль не оборудован модулем для контроля напряжения лампочек, то бессмысленно покупать ксенон с «обманкой». Это никак не повлияет на качество его работы.

Нецелесообразно приобретать тонкие блоки розжига, называющиеся «слим», если в моторном отсеке много места для монтажа стандартного устройства. Стоимость таких «девайсов» более высокая. А если блок дешевый, то как правило, он изготовляется из низкокачественных материалов, сборка также оставляет желать лучшего.

Наиболее популярные производители ксеноновых ламп

Изготовители газоразрядных источников освещения, положительно зарекомендовавшие себя среди потребителей:

  • Sho-Me (Шоу-Ми);
  • Mitsumi;
  • Xenotex;
  • MTF;
  • Osram;
  • Hella;
  • Philips;
  • Bosh;
  • APP Digital Ultra Slim.

Канал Test Lab рассказал о нюансах, которые позволят отличить оригинал ксенона Осрам от подделки.

Подробнее про подключение

Выбор ксеноновых ламп затрудняется разнообразием имеющихся в продаже модификаций, выпускаемых разными производителями. Следует разобраться в принципе действия этих источников света.

Ксеноновые лампы комплектуются блоками розжига, крепежными деталями и соединительными проводами.

Блок розжига представляет собой электронное устройство, подающее необходимое напряжение для загорания ксеноновой лампы.

Яркость и цвет светового излучения определяется его цветовой температурой. Она обозначается специальной маркировкой на корпусе изделия.

Приближающийся к белому оттенку спектр свечения лампы с цветовой температурой 5000К лучше всего воспринимается зрением человека. Ксеноновая оптика устанавливая производителями автомобилей имеет цветовую темперературу от 4200 до 5000К.

Критерием выбора для конкретной марки автомобиля не должна становиться самая высокая цена ксенона. Она не всегда оправданна. Следует учитывать особенности конструкции автомобиля.

Если в электрической части не предусмотрена возможность контроля за напряжением бортовой сети, нет смысла покупать блок розжига, учитывающий эту функцию.

Установка биксенона

Она производится при помощи такого инструментария, как:

  • 2 отвертки с широким жалом:
  • 1 крестовидная отвертка для разбора оптики;
  • 1 крестовидная отвертка для демонтажа линзы;
  • перчатки из ткани;
  • пассатижи.

Подготовительные работы

Качественный монтаж БЛ в фары обеспечит тщательная подготовка к данной процедуре. Так вы избежите временных затрат при разогреве корпуса. Итак, подготовка требует проведения следующего алгоритма действий:

  1. Широкой крестообразной отверткой отвинчиваем саморез, который держит лампу. В сторону откладываем пластину с креплением и лампу конструкции.
  2. Определите тип цоколя лампочки и подберите нужные кольца (переходники). Примерьте их на конструкцию.
  3. Не нужно отклеивать защитную пленку со стекол линз полностью, только у основания.
  4. На корпусе есть отметка ТОР. Найдите ее и помните, что в процессе разбора она должна смотреть только вверх.

Линзы подготавливаем к установке в фары следующим образом:

  • Б/у линзы снимаем и очищаем их внутреннюю поверхность при помощи пластиковой щетки.  Для полировки фар используем ветошь с полиролью. Если изделие слишком загрязнено, очищаем его в мыльной воде, далее – сушим.
  • Убираем патрубки, заглушки, поворотники и прочие части конструкции. При наличии удерживающей стекла скобы также демонтируем ее.
  • Откручиваем крепления, снимаем резиновый чехол (при его наличии), защищающий место размещения лампочки и убираем фиксирующую пружину.

Разогревание и разборка

Сделать герметик более мягким и быстро разъединить стекло с корпусом фары поможет нагревание вещества мощным промышленным феном в термобоксе. Для его изготовления берем обычную коробку и кладем туда фару. При наличии большого количества щелей проклеиваем их скотчем. Плотно закрываем коробку, вставляем в нее сопло фена и включаем на мощность от 250 градусов. Дальше следует надеть перчатки либо намотать на руки полотенце, чтобы избежать вероятных ожогов. Периодически осматриваем фару.

Как только корпус начнет «расходиться», вынимаем фару из термобокса и кладем ее стеклом вниз

При помощи отвертки ОСТОРОЖНО отсоединяем детали у острого края для предотвращения сколов. Бережем рефлектор от попадания герметика

Монтаж и установка линз в фары

Монтаж линз в фары подразумевает выполнение следующих действий:

  1. Продеть проводку управления шторками и питанием в отверстие для лампы.
  2. Установить линзу в рефлектор фары. С обратной стороны закрутить шайбу, кольцо и другое крепление.
  3. После затягивания корпус должен держаться довольно плотно, иначе подтяните гайку.
  4. Нанести герметик по краям стыков тонким слоем.
  5. Плотно прижать оптику к корпусу.

Снятие

Разумеется, без демонтажа старых фар будет невозможно установить ксеноновые устройства. Выполняется демонтаж следующим образом.

  1. Автомобиль лишается питания путем снятия минусовой клеммы с аккумуляторной батареи.
  2. Отключаются разъемы, идущие на фары. Все без исключения.
  3. С верхнего крепления демонтируются крепежи. Там располагаются болты.
  4. Демонтируется радиаторная решетка.
  5. Снимается болт, который удерживает блок фару в нижней ее части. Он там один.
  6. Далее поддевается накладка с помощью плоской отвертки и снимается.
  7. Теперь берется ключ на 10 миллиметров, которым демонтируется гайка фиксации к кронштейну.
  8. Остается извлечь блок фару.
  9. Не забудьте поддеть фиксатор цилиндра гидрокорректра с помощью все той же плоской отвертки, чтобы извлечь агрегат.
  10. Снимаются указатели поворотов. Для этого просто откручивается пара болтов.

Какие лампочки рекомендуют ставить опытные водители

Важными факторами являются стоимость, а также бренд конкретного оборудования. По возможности не следует экономить, советуется приобретать ксенон/биксенон хорошо себя зарекомендовавших брендов. Наиболее известные в данном сегменте автооборудования производители таковы:

  • MTF-Light — надёжный бренд родом из Южной Кореи (можно приобрести лампы с блоками, а также колбами от компании Philips);
  • Sho-me — также корейский производитель бюджетной ксеноновой оптики за относительно невысокую цену;
  • Matrix — малоизвестный производитель, стоимость продукции чуть выше средней, качество на достаточно хорошем уровне (Тайвань);
  • IPF — по отзывам потребителей, компания предлагает самый качественный ксенон из всех ныне существующих (Япония);
  • Optima — предлагает качественные лампы по невысокой цене (Китай);
  • Interpower — китайский производитель, выпускающий относительно качественный продукт по невысокой стоимости.

Примеры продукции (фотоотчет)

Sho-me Optima MTF-Light Matrix IPF Interpower

Оптимальным решением является приобретение ксенона или биксенона от японской компании IPF. В то же время имеется множество бюджетных альтернатив. Стоит избегать приобретения продукции «noname» («серой»). Под данным термином подразумевается ксенон (лампы, иное) без обозначения бренда, маркировки, страны изготовления. Установка изготовленного не по стандартам осветительного оборудования может привести к изъятию прав.

Установка диодов

Прочитав много информации о LED-лампах, я решил установить их в линзу вместо ксенона. Единственная сложность, возникшая в процессе установки, несмотря на то, что диод был такого же типоразмера, как и ксеноновая лампа, мне пришлось немного увеличить посадочное место у линзы.

Причина этого вот в чем — линза в фаре не штатная, а рассчитанная на ксеноновую лампу, колба которой немного уже чем LED. Решение о покупке именно диодов S7 было обусловлено наличием гибкого радиатора охлаждения. Его можно удобно расположить в корпусе фары. Больше монтаж сложностей не вызвал. Все поместилось внутри фары и было подключено к штатной проводке.

Техника безопасности при установке ксенона

Во время установки ксенона могут возникнуть некоторые трудности, так что к осложнениям следует быть готовым:

  • Работу нужно незамедлительно прекратить в тех случаях, когда налицо явные повреждения ламп, блоков розжига или проводов.
  • Перед проведением установки необходимо тщательно мыть руки, ведь жирные, замасленные или влажные пальцы могут не только привести лампы в негодность, но и повышают риск удара током.
  • Все соединения проводов необходимо тщательно заизолировать качественной изолентой, потому как попадание на них воды может привести к возгоранию.
  • Не рекомендуется долгое время смотреть на работающие ксеноновые фары, так как есть вероятность повредить зрение. Делать это можно только в затемненных очках.
  • Перед установкой следует в обязательном порядке обезжирить колбы ламп при помощи ткани и спирта.

Как вы могли убедиться, установка ксенона – не такое уж и сложное мероприятие, и её по силам выполнить и самостоятельно. Необходимо лишь со всей серьезностью отнестись к этому вопросу и пошагово следовать нашим рекомендациям.

Как установить ксенон в фары=”ltr”>

Чтобы понять, как правильно установить ксенон, тщательно подготавливаемся.

Правильная установка делится на несколько этапов:

Установка лампочек ксенона:

Установить ксенон своими руками — достаточно несложный процесс, но он потребует аккуратного отношения и сконцентрированного внимания. Нужно будет провести:

  • последовательную установку линз, а затем — инсталляцию розжиг-блока;

  • присоединение электрокабелей, а также подключить приспособления к главной электросхеме.

Приступая обязательно соблюдаем безопасность. Для начала работы ксеноновой лампы потребуется ток, превышающий 20000 В! Поэтому для начала убираем клеммы аккумулятора, затем снимаем его целиком.

Снимаем защитную крышку у блока фары. Отсоединяем провода от клемм базовых ламп и вытаскиваем их. Иногда они могут быть прижаты при помощи фиксирующей пружины, ее нужно отжать.

Не спеша вытаскиваем ксеноновую лампу, не касаясь оболочки линз, ставим ее на то место, где была старая. То же самое проделываем со второй лампой. Если вам пришлось отжать пружинку, верните в исходное состояние.

Установка блоков розжига

Правильный монтаж этих частей учитывает следующее:

  • их надо ставить неподалеку от фары, чтобы после того, как лампы будут соединены, провода не оказались натянутыми и была возможность надежного закрепления;

  • локация обязательно должна стать недосягаемой для грязи, влаги или тепла;

  • базовые крепления в наборе ксеноновых ламп надо ставить на статичной и прочной поверхности.

Собираем электросхему

Когда ксеноновые лампочки и розжиг установлены, соединяем их контакты используя провода. У всякого из проводов и соответствующей ему клеммы есть свой цвет, так что спутать подключения будет проблематично. Подключаем блок розжига к электросхеме авто используя разъемы базовых ламп, которые были установлены прежде.

Убеждаемся, что не допустили ошибок с помощью инструкции. Если все верно, закрепляем хомутами всю связку проводов, чтобы у них не было возможности болтаться. Удлиненные шнуры бережно сворачиваем в кольцо и закрепляем.

Если проводка у автомобиля имеет подключенный бортовой компьютер, при установке ксеноновой оптики на этапе розжига возможны проблемы из-за резкого возрастания нагрузки тока. Тогда устанавливаем дополнительно реле напряжения, чтобы оно выровняло нагрузку на электрическую проводку машины.

Что делать, если ксеноновые фары перестают работать?

В случае, когда ксеноновые лампочки перестали функционировать, причины могут быть следующими:

  • повреждение контакта на разъеме подключения к цепи питания;
  • обрыв проводки;
  • выход из строя источника освещения, лампы восстановлению не подлежат;
  • поломка управляющего модуля.

Почему ломается блок розжига?

Причины выхода из строя устройства розжига:

  1. Отсутствие герметичности на корпусе модуля, что приводит к попаданию внутрь блока грязи и влаги. Определить проблему позволит разбор устройства и диагностика его внутренней составляющей. Если в модуль попала грязь или вода, то лампочки не будут гореть или при включении начнут моргать.
  2. Негативное воздействие коррозии. Места спайки электронных составляющих могут окислиться, что приводит к выпаданию компонентов из припоя. Проблема связана с ошибками при сборке или регулярным воздействием влаги.
  3. Исчез импульсный сигнал от контроллера. Возможны проблемы с транзисторным элементами, умножительным либо трансформаторным устройством.

Как отремонтировать блок розжига ксенона самостоятельно?

Ремонт модуля выполняется так:

  1. Производится диагностика всех электроцепей на предмет обрыва либо нарушения герметичности. Имеются в виду провода, которые идут к модулю. Проблема может заключаться в пережатой или поврежденной электролинии.
  2. Устройство обрабатывается спиртовым раствором, это позволит удалить ржавчину и следы конденсата. Действовать надо аккуратно, чтобы не повредить плату. С задней части схемы убирается герметик и заново пропаиваются паяльником контактные элементы. Паять нужно все, поскольку прохудившиеся детали визуально определить трудно.
  3. Вскрытое устройство розжига диагностируется на чем-то, что не пропускает напряжение. При диагностике рядом нет загорающихся деталей. Проверка выполняется в состоянии с подключением устройства к источнику освещения. Величина напряжения умножительного элемента составляет 35 кВ, поэтому если блок не включился, то до полного отключения он не трогается.
  4. Следующим этапом будет выполнение диагностики транзисторных элементов, в общей сложности их четыре на плате. Для проверки используется мультиметр. Если тестирование показало устройство с пробоем, выполняется его пайка заново. Рекомендуется устанавливать детали 4N60.
  5. С помощью тестера определить элемент с пробоем возможно не всегда. Может потребоваться удаление каждого транзистора, затем активируется устройство розжига. Включать его можно ненадолго, на пару секунд.
  6. Если транзисторные элементы целые, выполняется проверка резисторных устройств. Выгоревшая деталь меняется на новую.

При сборке блока не рекомендуется использовать силиконовый герметик.

Это средство после застывания — максимально твердое. Если в будущем потребуется замена транзиторного устройства, вскрыть модуль будет проблематично.

 Загрузка …

Поправка для обратной полярности

Обратная полярность подключения цоколя реализована во многих авто. Под словом «обратная» подразумевается, что на общий контакт лампы подаётся «плюс» (см. рис.).

Вариант «обратной полярности» показан справа

Если в машине используется именно обратная полярность, покупайте универсальный комплект биксенона:

Комплект, допускающий два варианта подключения

Как видим, комплект снабжён инвертирующей перемычкой, а также управляющим диодом. Проводя монтаж, следуйте рекомендациям:

  • Если переключение между режимами не работает, меняют полярность диода;
  • Если переключение работает неправильно, устанавливают перемычку.

Других пояснений здесь не требуется. Удачного монтажа!

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
