ВАЗ 2106-2107: зажигание и его правильная регулировка

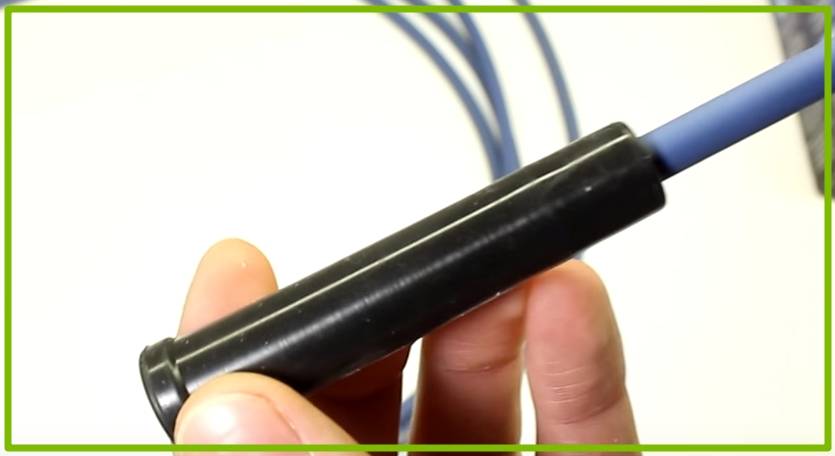

Высоковольтные провода

Высоковольтные провода (ВВП) передают импульсы от катушки к свечам зажигания. В отличие от других проводов они должны не только выдерживать высокое напряжение, но и защищать от него другие детали автомобиля. Каждый провод состоит из токопроводящей жилы с металлическим наконечником, резиновых колпачков с обеих сторон и изоляции. Большое значение имеет исправность и надёжность изоляции, так как она:

  • предотвращает попадание влаги на токопроводящий элемент;
  • сокращает утечку тока до минимума.

Неисправности высоковольтных проводов

Для ВВП характерны следующие основные неисправности:

  • обрыв токопроводящего элемента;
  • утечка напряжения из-за некачественной изоляции;
  • чрезмерно высокое сопротивление провода;
  • ненадёжный контакт между ВВП и свечами зажигания или его отсутствие.

При повреждении ВВП пропадает электрический контакт и происходит разряд, приводящий к потерям напряжения. В этом случае на свечу зажигания поступает не номинальное напряжение, а электромагнитный импульс. Неисправности проводов приводят к неправильному функционированию некоторых датчиков и к перебоям в работе силового агрегата. В результате один из цилиндров перестаёт выполнять полезную работу и работает вхолостую. Силовой агрегат теряет мощность и начинает детонировать. В этом случае говорят, что двигатель «троит».

Одной из неисправностей высоковольтных проводов является обрыв

Диагностика высоковольтных проводов

При подозрении на неисправность ВВП (двигатель «троит») сначала их необходимо тщательно осмотреть — возможно повреждение изоляции, сколы, прикосновение к горячим элементам двигателя

Особое внимание следует обратить на контакты проводов — на них не должно быть следов окисления или нагара. Если же видимых повреждений не обнаружено, приступают к обнаружению возможного обрыва и измерению сопротивления ВВП с помощью мультиметра. Сопротивление провода должно составлять 3–10 кОм

Если оно равно нулю, провод оборван. Также следует учитывать, что сопротивление не должно отклоняться от нормы более чем на 2–3 кОм. В противном случае провод следует заменить

Сопротивление провода должно составлять 3–10 кОм. Если оно равно нулю, провод оборван. Также следует учитывать, что сопротивление не должно отклоняться от нормы более чем на 2–3 кОм. В противном случае провод следует заменить.

Выбор высоковольтных проводов

При покупке новых проводов следует обратить внимание на рекомендации автопроизводителя. На ВАЗ 2107 обычно устанавливают провода марки ВППВ-40 (синего цвета) с распределённым сопротивлением (2550 +/-200 Ом/м) или ПВВП-8 (красного цвета) с распределённым сопротивлением (2000 +/-200 Ом/м). Важным показателем ВВП является допустимое напряжение

Если фактические значения напряжения превышают допустимые, может произойти пробой изоляционного слоя кабеля и выход провода из строя. Напряжение в бесконтактной СЗ достигает 20 кВ, а напряжение пробоя — 50 кВ

Важным показателем ВВП является допустимое напряжение. Если фактические значения напряжения превышают допустимые, может произойти пробой изоляционного слоя кабеля и выход провода из строя. Напряжение в бесконтактной СЗ достигает 20 кВ, а напряжение пробоя — 50 кВ.

Немаловажным является и материал, из которого изготовлены ВВП. Обычно провод имеет полиэтиленовую изоляцию в поливинилхлоридной оболочке. Наиболее надёжными считаются силиконовые ВВП. Они не грубеют на морозе, что предотвращает их расшатывание в гнёздах, и менее склонны к пробоям. Из производителей проводов можно выделить фирмы Champion, Tesla, «Хорс» и др.

Продукция компании Tesla считается одной из самых надёжных

Как установить зажигание и для чего это нужно

Прежде всего, правильно выставленное зажигание влияет на работу двигателя. Более того, от момента зажигания будет зависеть и расход топлива, а также динамика автомобиля. Еще нужно понимать, что сбои в работе системы зажигания могут привести к тому, что возникает детонация двигателя, которая разрушает мотор.

Идем далее. В процессе эксплуатации определенные регулировки системы зажигания могут сбиваться. Чтобы добиться правильной работы, нужно знать, как выставить зажигание на ВАЗ или других автомобилях со схожей системой.

Сразу отметим, существует несколько способов, как настроить зажигание. При этом каждый имеет как плюсы, так и минусы. Одни автовладельцы  настраивают систему  опытным путем, тогда как другие используют стробоскоп. При этом основная задача качественная работа контактного зажигания на машине. Далее рассмотрим простой, доступный и эффективный способ.

Обратите внимание, прежде чем настраивать зажигание на ВАЗ 2106 и похожих моделях, нужно подготовить ключ на 13, свечной ключ, а также контрольную лампочку 12В или вольтметр. Также перед регулировками следует убедиться, что трамблер ВАЗ 2106-07 и т.п., свечи, ВВ-провода и другие элементы системы в порядке

Схема, порядок подключения высоковольтных проводов ВАЗ.

Для начала определимся, какой из четырех цилиндров первый?

Первый цилиндр у переднеприводных ВАЗ находится ближе к ремню ГРМ. Если смотреть на двигатель спереди — первый цилиндр самый левый). А дальше все просто — слева направо — 1, 2, 3, 4.

У заднеприводных ВАЗ Классика и Нива первый цилиндр находится ближе к переднему бамперу машины.

Распространенные неисправности высоковольтных проводов

Замену высоковольтных проводов на автомобилях необходимо производить не только при появлении признаков их неисправности, но и регулярно при соответствующем пробеге, что зависит от качества используемых изделий. Если в системе зажигания возникают неисправности, то причинами их возникновения могут выступать ВВП. К распространенным неисправностям бронепроводов на семерке относятся:

  1. Нарушение целостности изоляции. Малейшие трещинки, царапины, порезы и т.п. влекут за собой необходимость проведения замены изделий. При нарушении изоляции к токопроводящей жиле попадает влага, увеличивается сопротивление, а также снижается величина тока. Малейшие царапины и трещины требуют немедленной замены всех проводников.
  2. Увеличение сопротивления — провода обладают соответствующим сопротивлением, которое с течением времени увеличивается, что связано с выработкой жил. Чем больше сопротивление, тем меньше величина протекающего тока, а значит и хуже искра, создаваемая свечой зажигания.
  3. Повреждение контактов. Связано это с окислением, которое возникает внутри колпачков, надеваемых на свечи или вставляемых в трамблер или модуль зажигания. Окислы способствуют увеличению сопротивления, поэтому их следует зачищать. Если своевременно не удалить окислы, то металлические контакты начинают разрушаться.

При неисправности хотя бы одного изделия, необходимо выполнять комплексную их замену. Для того чтобы убедиться в необходимости замены бронепроводов на семерке, понадобится выполнить предварительно их проверку. Как выполняется проверка исправности и пригодности ВВП, выясним далее.

Установка и регулировка зажигания на «Пятерке» без ошибок

Зачем выставлять зажигание?

Схема зажигания включает в себя несколько основных элементов — это замок зажигания ВАЗ, трамблер, свечи, высоковольтные провода. Перед тем, как настроить трамблер и выставить бесконтактное зажигание ВАЗ (БСЗ), необходимо понимать, чем чревата его неправильная настройка. Прежде чем отрегулировать устройство, необходимо удостовериться в том, что проблема кроется не в трамблере, свечах зажигания или подключении проводов, поскольку симптомы у них схожие.

Установка бесконтактного устройства производится при таких признаках:

  1. Детонация. При работе двигателя из-под капота раздаются металлические звуки.
  2. Мощность двигателя, а также число оборотов значительно снизились.
  3. Силовой агрегат в целом работает не устойчиво на небольших оборотах.
  4. Возрастет расход горючего.
  5. Кроме того, если трамблер настроен на позднее зажигание, это может быть чревато перегревом мотора.

При этих симптомах на стенках двигателя будет образовываться большое количество отложений и нагара, а также усилится износ компонентов силового агрегата.

Инструкция по установке

В некоторых случаях невозможность запуска мотора кроется в катушке зажигания или замке. Если виноваты эти элементы, то производится замена замка зажигания ВАЗ 2105 и катушки зажигания. Если проблема заключается в неправильно выставленном угле, то ниже приведена инструкция по выставлению бесконтактного зажигания. Для этого существует несколько способов (автор видео о пошаговой регулировке электронного зажигания на отечественной «пятерке» — канал Sdelaj Sam! Pljus interesnoe!).

Как выставить зажигание на ВАЗ 2105 по лампочке:

  1. Для начала необходимо демонтировать крышку трамблера, при этом высоковольтники извлекать не стоит.
  2. Затем нужно провернуть коленчатый вал при помощи храповичного ключа до того момента, пока отметка на его шкиве не совпадет со средней отметкой на передней крышке мотора, всего их три. Также нужно учитывать, что когда метки будут совмещены, может быть выставлен или первый, или четвертый цилиндры. Сам цилиндр проверяется с помощью бегунка — он должен быть направлен в сторону цилиндра 1.
  3. При помощи гаечного ключа на 13 нужно ослабить корпус распределителя.
  4. Далее, один провод от лампы необходимо подключить к кузову авто, а второй — к контакту К на катушке.
  5. Теперь необходимо провернуть ключ в замке зажигания, но мотор заводить не нужно. Проворачивайте распределитель по и против часовой стрелки, при этом сама лампа будет то мигать, то тухнуть. От вас требуется найти положение, при котором тестирующая лампочка начинает гореть. Когда вы найдете его, распределитель нужно будет закрутить.

Есть еще один вариант регулировки, который поможет, если у вас нет лампочки.

Этот метод позволяет настроить угол на слух:

  1. Сначала сядьте в салон машины и заведите мотор.
  2. Далее, используя гаечный ключ на 13, необходимо немного ослабить гайку, которая фиксирует распределитель. Но при этом устройство необходимо придерживать, чтобы не допустить его произвольного поворачивания.
  3. После этого медленно попробуйте провернуть распределитель в обе стороны.
  4. От вас требуется найти тот момент, при котором силовой агрегат сможет набрать наиболее высокие обороты. Когда вы сделаете это, корпус распределителя нужно будет немного провернуть по часовой стрелке, но так, чтобы не сбить настройку.
  5. Сделав это, закрутите гаечный ключом на 13 гайку, крепящую распределитель, и проверьте работоспособность мотора. Если вас что-то не устраивает, то регулировка производится еще раз.

Проверка правильности установки

После того, как регулировка будет проведена, выставленное устройство необходимо проверить на работоспособность. Для начала заведите силовой агрегат и попробуйте резко нажать на газ. В этот момент из-под капота должна доноситься легкая детонация — если это так, то настроенный узел работает корректно.

Есть еще один вариант проверки. После того, как все будет сделано, нужно выехать на ровную дорогу и разогнаться примерно до 40 км/час, на этой скорости необходимо активировать четвертую передачу. Если в тот момент, когда вы активировали передачу, детонация отсутствует, это говорит о том, что все действия были выполнены верно. Детонация допускается, но не сильная. Если же металлический звук достаточно громкий, то это говорит о необходимости повторной регулировки. В том случае, если у вас вызывает сложности один из описанных выше методов, то попробуйте воспользоваться вторым.

Видео «Наглядная инструкция по регулировке узла своими руками»

Более наглядная инструкция по поводу настройки угла в домашних условиях с обозначением всех нюансов приведена на видео ниже (автор ролика — канал Ато! мото-лайф).

Порядок регулировки клапанов ВАЗ 2101-2107

Сначала подготавливаем автомобиль:

  • подождать пока двигатель остынет, если он работал;
  • поставить машину на ровное место;

Порядок регулировки клапанов:

    1. Снять крышку воздушного фильтра и сам фильтр.
    2. Отсоединить трубки крепления фильтра и демонтировать крепление.
    3. Снимаем тросик управления воздушной заслонки (подсос).
    4. Снять тягу дроссельной заслонки.
    5. Выкручиваем гайки крепления клапанной крышки и снимаем ее.
    6. Перед регулировкой клапанов, сразу проверяем как натянута цепь. Если натяжка не нормальная, придется проводить работы заново.
    7. Снимаем крышку трамблера (распределителя).
    8. Устанавливаем в 4-м цилиндре поршень в верхнюю мертвую точку (ВМТ). ВМТ устанавливаются с помощью меток на шкиве коленвала ДВС и крышке привода распределительного вала, также метки нанесены на шестерни распредвала и крышки распредвала.Метку выставляют специальным ключом для болта шкива коленвала ДВС. Если нет ключа, можно выставить 4-й поршень в ВМТ вращая одно из задних колес. Поднять одну сторону домкратом, рычаг переключения скоростей поставить на 4-ю передачу, чтобы было легче крутить и медленно крутить колесо. При выставлении меток без ключа, потребуется помощник, который будет смотреть на метки.
    9. Когда метки на распредвале и на крышке распредвала совместились, проверяем, чтобы метки на коленвале также совпали. Также можно проверить, совпали ли метки на бегунке трамблера. Контактный вывод должен быть направлен на вывод провода высокого напряжения четвертого цилиндра. Как определять, раннее или позднее зажигание, мы уже разбирала в другой статье.
    10. После совпадения меток приступаем к настройке зазоров клапанов.
      Правильный порядок регулировки клапанного механизма ВАЗ «Классика» 2101-2107.
      Угол проворота коленчатого валаРегулируемые клапана
      8 и 6
      1804 и 7
      3601 и 3
      5405 и 2

      Из таблицы мы видим, что, если 4-й поршень выставить в верхнюю мертвую точку, то измеряем и регулируем 6-й и 8-й клапана.

    11. Находим 8-й клапан. Отсчет идет со стороны бампера, восьмой будет первым от салона.
    12. Между рокером и кулачком распредвала вставляем щуп. Нормальный зазор — это проход щупа с небольшим ощутимым сопротивлением. Если пластинчатый специальный щуп толщиной 0,15 проходит легко  или с большим усилием, то надо регулировать.
    13. На рокере сбоку есть гайка, закрученная на болт с головкой на 13 мм. Этим болтом выставляется зазор, а гайка защищает от самовыкручивания. Чтобы увеличивать или уменьшать зазор, ослабляем гайку под ключ на 17, одновременно удерживая болт. Когда болт ослаблен, вращаем его и изменяем зазор.Когда выставили нужный зазор, приступаем к затяжке. После затяжки надо проверить заново, возможно болт чуток крутнулся и изменил зазор.
    14. Далее, проделываем то же самое с 6-м клапаном.
    15. Когда пару клапанов 8 и 6 отрегулировали. Приступаем, согласно таблице, к выставлению зазоров 4-го и 7-го клапанов. Но, перед тем, как приступить к настройке 4 и 7 клапанов, надо провернуть коленвал на 180 градусов. После поворота коленчатого вала ДВС на 180 градусов, уже поршень 3-го цилиндра выставится в ВМТ. Угол поворота при выставлении третьего поршня в верхнее мертвое положение неудобно выставлять. Для удобства используем маркер или фломастер. Если коленвал ДВС повернется на 180 градусов, то бегунок трамблера повернется на 90 градусов. Значит, можно использовать трамблер и бегунок для выставления 3 поршня в ВМТ, сделав метки маркером на корпусе: отмечаем где сейчас контакт, и отмечаем где он должен быть строго через 90 градусов.
    16. После регулировки клапанов 3-го цилиндра автомобилей Ваз классических моделей, с помощью трамблера выставляем поршень 1-го цилиндра поворотом коленвала еще на 180 градусов, регулируем клапаны 1 и 3, аналогично. Затем, также выставляем поршень 2-го цилиндра в ВМТ и регулируем последние клапана 5 и 2.

Установка Зажигания Ваз 2107 Инжектор

Сделайте свое собственное замечание по настройке вашей системы зажигания ВАЗ 2107

Жигулевская «классика» ВАЗ 2107 не распространяется на современные автомобили, изготовленные по новейшим технологиям и наполненные сложной электроникой. В этом его прелесть. ни с того ни с сего не консультироваться со специалистами автосервиса, большую часть работ по техобслуживанию автомобилей может выполнить владелец самостоятельно. Это включает в себя процедуру для варианта зажигания, которую каждый может выполнить, предварительно изучив подробную аннотацию.

Когда мне нужно установить зажигание?

Первое, что вам нужно знать, это то, что для этой операции нет регулировки, поскольку время зажигания устанавливается или регулируется только по мере необходимости. Это может быть вызвано следующими причинами:

Заметка. На автомобилях ВАЗ 2107, оснащенных форсункой с электронным управлением, мигающий дисплей Check Engine может быть необходимым условием для проверки системы зажигания. приборная доска. Тем не менее, он ведет себя аналогичным образом, когда происходят еще десятки неисправностей. Поэтому сначала необходимо диагностировать проблемы с зажиганием, связавшись со станцией технического обслуживания.

В подавляющем большинстве случаев настройки Момент искры связан с нарушением настроек после разборки или ремонта двигателя. Отдельной проблемой является переход на высокооктановый бензин, который требует зажигания с высокой степенью очистки, что регулируется.

Целесообразно проверять своевременное образование разряда на электродах свечи зажигания в тех случаях, когда двигатель работает нестабильно, хлопает в карбюраторе и выхлопной трубе, сопровождается увеличением расхода топлива. Если вы еще не обнаружили «обжорство» автомобиля, то Заметка цвет дыма при высоком расходе бензина черный, как сажа на свечных электродах.

Типы систем

На протяжении десятилетий, до выпуска ВАЗ 2107 (с 1982 по 2012 год), он был оснащен тремя типами систем зажигания:

Заметка. Первые 2 сорта были поставлены на «семерку» карбюратора, последний представлен инжектором.

В механическом варианте осуществления контакты, открытые кулачком распределительного вала, размыкают цепь низкого напряжения, инициируя образование мощного импульса в обмотке вторичной катушки. Этот разряд направляется на электроды свечи зажигания топлива в цилиндре, где поршень поднимается до верхней мертвой точки (ВМТ) и такт сжатия завершается.

Бесконтактная схема работает по тому же принципу, только датчик Холла сигнализирует об обрыве цепи, и его переключатель реализует это. Поэтому настройки зажигания на карбюраторе «семерка» практически идентичны. Еще одна вещь. это сопловые машины, которые имеют новую систему, которая имеет не только контакты, но также распределитель и любые движущиеся части. Здесь искровой момент определяется контроллером ЭБУ, фокусируясь на сигналах от разных датчиков.

Подготовительный этап

Установить зажигание на автомобиль ВАЗ 2107, Особых условий не требуется, работу можно проводить как в гараже, так и на улице, в том числе зимой. Подготовьте следующий инструментарий для работы:

Заметка. Вместо специального гаечного ключа для вращения коленчатого вала вы можете использовать стандартный открытый 36-мм рог. Если у вас даже нет этого ключа, вам придется установить метки старым проверенным способом: повернув четвертую шестерню и подняв заднее колесо, поверните его вручную, тем самым вращая коленчатый вал.

В идеале лучше иметь в арсенале устройство для настройки зажигания на работающем двигателе. стробоскоп. Он оснащен лампой, которая мигает одновременно с моментом искрения в цилиндре, что позволяет видеть положение прорезей на шкиве коленвала на холостом ходу и четко регулировать угол наклона.

Важный момент. Зажигание настроено на своевременное зажигание и запуск двигателя, после чего требуется дополнительная регулировка. Но последний не принесет вам желаемого результата, когда нет сжатия в цилиндрах или проблемы с карбюратором дают о себе знать. Если эти проблемы не будут решены, двигатель останется нестабильным, независимо от того, как вы настроите систему зажигания.

Отсюда вывод: вы можете в любой момент правильно отрегулировать зажигание, но только точно настроить его на работающий двигатель и карбюратор.

Регулировка карбюратора модификации ВАЗ 2107

Все старые классические руководства по техническому обслуживанию Lada описывают, как установить момент искры с помощью лампочки, хотя опытные автомобилисты могут безопасно обойтись без нее. Почему это происходит, вы поймете, что в процессе чтения этого материала новичкам будет полезно ознакомиться со старой проверенной методологией.

Установка электронного зажигания

Электронное зажигание делает работу двигателя более плавной и мягкой, облегчает его запуск в зимнее время года, уменьшает расход топлива. Если вы, имея двигатель карбюратор, решили перейти на бесконтактное (электронное) зажигание, мы расскажем вам, как правильно происходит его установка на автомобиль ВАЗ 2107. Электронная система для машины, имеющей карбюратор, не должна быть слишком дорогой или дешевой. Лучше всего остановить свой выбор на товаре средней ценовой категории, чтобы потом через некоторое время не пришлось что-то менять. Перед работой подготовьте дрель и набор ключей. Для общего представления сначала внимательно прочтите прилагаемую инструкцию и откройте набор для двигателя типа карбюратор. В него входит:

  • катушка зажигания;
  • трамблер;
  • коммутатор;
  • 4 свечи;
  • соединительные и высоковольтные провода.

Система устанавливается просто. Первым делом снимите с аккумулятора минусовую клемму и проверните коленвал до совмещения отметок под номерами 3 и 4, то есть высшей мертвой точки.

Теперь можно приступать к основным действиям. Катушка должна быть отсоединена от всех проводов, снимите ее и установите новую. Теперь катушка может присоединяться к центральному высоковольтному проводу. К контакту «К» подключите 2 коричневых провода, а к контакту «Б» — 2 синих. Теперь снимите крышку трамблера

Обратите внимание, что бегунок должен быть выставлен точно так же, как указано на рисунке. Обозначьте маркером на блоке это место, чтобы правильно установить новый трамблер

Теперь можете открутить эту деталь и выставить в сторону.


Открыв крышку нового трамблер, поставьте бегунок перпендикулярно двигателю и вставьте в отверстие блока цилиндров. Совместите его с меткой на блоке. Далее наденьте крышку и подключите провода. Решите, где будет располагаться коммутатор, так как место для него в автомобиле ВАЗ 2107 не предусмотрено. Рекомендуем установить его рядом с бачком омывателя. Закрепите его саморезами и установите разъем.


Не забудьте про свечи. Для их замены на машине ВАЗ 2107 вам потребуется свечной ключ, которым следует выкрутить старые свечи из цилиндров, а на место поставить новые. Их цвет может многое сказать о работе двигателя, поэтому если свечи имеют черный нагар, следует заменить воздушный фильтр. В норме свечи должны иметь светло-коричневый цвет.

Бесконтактное зажигание

Многие автовладельцы переходят на более точный (электронный) тип зажигания. Чтобы отрегулировать устройство своими руками, требуется иметь навыки работы с электрической частью авто. Если же достаточных знаний нет, доверьте работу опытным специалистам.

Подготовьте для настройки инструмент. Вам потребуются ключи (на «восемь», на «десять» и на «тринадцать»), отвертка с крестообразным «жалом», дрель и пара саморезов.

Трамблер. Начните с замены распределителя, для чего поднимайте крышку последнего (так вы получаете доступ к «бегунку»). Поставьте «бегунок» в позицию, которую можно с легкостью установить в процессе монтажа. Желательно, чтобы насечка была на блоке напротив средней метки шкалы устройства.

Катушка. На следующем этапе переходите к катушке зажигания. Берите ключ на «восемь» и скручивайте провода, которые подключены к устройству. Теперь ключом на «десять» отбрасывайте узел от кузова машины.

Устанавливайте новую катушку с учетом позиции контактов «Б» и «К».

Фиксируйте катушку и подключайте к контактной группе отброшенные и новые провода

Обращайте внимание на цвета последних (как правило, они идентична для старого и нового устройства). Подсаживайте на зажим «К» коричневый провод, а на «Б» — синий

Теперь подключайте центральный провод.

Коммутатор. Начните с выбора места для этого узла. В «семерке» лучшая точка для монтажа — между фарой с левой стороны и омывателем. На этом участке имеется ровная площадка, на которую и ставится устройство. Для начала прислоняйте коммутатор, и намечайте места для крепления. После этого вкручивайте саморезы. Не торопитесь закручивать второе крепление — подкладывайте под него провод черного цвета.

Как только описанные работы завершены, проверяйте качество соединения элементов проводки и заводите мотор. Следующий этап — установка зажигания ВАЗ-2107, о чем пойдет речь ниже.

Регулировка зажигания в статическом положении:

  1. Найдите стробоскоп. Если такого нет, делайте работу на слух.
  2. Попускайте гайку, удерживающую катушку зажигания.
  3. Запускайте мотор и прогревайте его.
  4. Вращайте кожух трамблера влево и вправо.
  5. Дайте команду помощнику смотреть за числом оборотов (они должны находиться на уровне 2000 об/мин).
  6. Слушайте шум двигателя. Пробуйте уловить моменты, когда имеют место «провалы» или изменение частоты вращения.
  7. Добейтесь ситуации, когда мотор работает без сбоев и дает наибольшие обороты. При этом работа должна быть максимально ритмичной.
  8. Протягивайте гайку трамблера и эксплуатируйте авто.

Установка момента зажигания ВАЗ-2107 в движении:

  • Прогрейте мотор до температуры 80-95 градусов Цельсия.
  • Разгоняйтесь до скорости 40-45 км/час, после чего переводите селектор КПП в положение четвертой скорости.
  • Жмите на газ и прислушивайтесь к работе мотора. Если зажигание выставлено корректно, появляется детонация, а через время обороты двигателя взрастают. Если вы слышите явный стук клапанов, прокручивайте трамблер по ходу вращения стрелки часов где-то на 1-1,5 градуса.
  • Выполняйте описанные выше манипуляции до момента, пока посторонний звук не пропадет вовсе.
  • При резком снижении оборотов после нажатия на газ, прокручивайте распределитель на этот же угол, но в обратном направлении.

Как видно из описанной методики, настроить электронное зажигание на «семерке» не составляет труда. При этом можно рассчитывать на серьезную экономию, ведь на СТО эта услуга выльется в немалую сумму.

Контактный трамблёр

Трамблёр представляет собой устройство, посредством которого определяется момент образования искры. Кроме этого, механизм распределяет искру по цилиндрам мотора. Основными функциями, которые выполняет распределитель зажигания, являются:

  • прерывание низковольтной цепи системы зажигания;
  • распределение энергии между свечами.

Контактная система зажигания (КСЗ) или контактный трамблёр такое название получили в силу того, что первичная цепь разрывается посредством механических контактов, смонтированных внутри устройства. Такой трамблёр изначально устанавливался на ВАЗ 2105 и других классических «Жигулях». Он приводится в движение посредством вала, который вращается от механизмов мотора. На валу расположен кулачок, от воздействия которого замыкаются и размыкаются контакты.

Трамблёр ВАЗ 2105 состоит из следующих элементов: 1 — пружинный держатель крышки; 2 — вакуумный регулятор опережения зажигания; 3 — грузик; 4 — штуцер подвода разрежения; 5 — пружина; 6 — ротор (бегунок); 7 — крышка трамблёра; 8 — центральный электрод с клеммой для провода от катушки зажигания; 9 — боковой электрод с клеммой для провода к свече зажигания; 10 — центральный контакт ротора (бегунка); 11 — резистор; 12 — наружный контакт ротора; 13 — опорная пластина регулятора опережения зажигания; 14 — провод, соединяющий распределитель зажигания с выводом первичной обмотки катушки зажигания; 15 — контактная группа прерывателя; 16 — корпус трамблёра; 17 — конденсатор; 18 — валик трамблёра

Проверка

Как и любая деталь автомобиля, распределитель зажигания со временем изнашивается, что отражается на работе двигателя. Выражается это в проблематичном запуске, подёргиваниях, повышении расхода топлива, потере динамики. Поскольку такие признаки указывают в целом на проблемы с системой зажигания, прежде чем приступить к проверке трамблёра, нужно убедиться в исправности остальных элементов (свечи, провода). Основными деталями, от которых зависит образование и распределение искры, являются крышка и контактная группа, поэтому на их диагностике нужно остановиться в первую очередь.

Сперва следует осмотреть крышку рассматриваемого узла. При выявлении трещин деталь заменяют исправной. Подгоревшие контакты зачищают наждачкой.


Крышка распределителя не должна иметь трещин и сильно подгоревших контактов

Контактная группа механических трамблёров является «больным местом» классических «Жигулей», поскольку деталь постоянно подгорает и требует регулировки. Подгоревшие контакты осматривают и зачищают. При сильных повреждениях их меняют.


При сильном износе контактов прерывателя их нужно заменить

Кроме этого, следует осмотреть бегунок распределителя и проверить мультиметром резистор: он должен иметь сопротивление 4–6 кОм.


Бегунок трамблёра не должен быть подгоревшим, а резистор должен иметь сопротивление 4–6 кОм

Регулировка зазора контактов

Зазор между контактами определяется в разомкнутом состоянии при помощи щупов. Регулировку проводят следующим образом:

  1. Снимаем крышку трамблёра и поворачиваем коленвал в положение, при котором зазор между контактами будет максимальным.
  2. С помощью щупа проверяем зазор, который должен быть в пределах 0,35–0,45 мм.

    Зазор между контактами проверяем щупом

  3. Если зазор отличается от нормы, при помощи плоской отвёртки отворачиваем крепление контактной группы.
  4. Откручиваем регулировочный винт.
  5. Путём перемещения контактной пластины подбираем нужный зазор, после чего зажимаем крепление.

    Вид на трамблёр сверху: 1 — подшипник подвижной пластины прерывателя; 2 — корпус маслёнки; 3 — винты крепления стойки с контактами прерывателя; 4 — винт клеммового зажима; 5- стопорная пластина подшипника; б — паз для перемещения стойки с контактами

  6. Убеждаемся, что зазор выставлен правильно, закручиваем крепёжный винт контактной группы.

    После регулировки и проверки зазора необходимо затянуть регулировочный и крепёжные винты

Устройство системы зажигания ВАЗ 2106

Система зажигания (СЗ) бензинового двигателя предназначена для создания и своевременной подачи импульсного напряжения на свечи зажигания.

Состав системы зажигания

Двигатель ВАЗ 2106 оборудован системой зажигания батарейно-контактного типа.

Автомобили ВАЗ 2106 оборудованы батарейно-контактной системой зажигания

В состав системы зажигания входят:

  • аккумуляторная батарея;
  • выключатель (замок зажигания с группой контактов);
  • двухобмоточная трансформирующая катушка;
  • трамблёр (распределитель с прерывателем контактного типа и конденсатором);
  • провода высокого напряжения;
  • свечи.

Зажигание включает цепи низкого и высокого напряжения. К низковольтной цепи относятся:

  • аккумулятор;
  • выключатель;
  • первичная обмотка катушки (низковольтная);
  • прерыватель с искрогасящим конденсатором.

В цепь высокого напряжения входят:

  • вторичная обмотка катушки (высоковольтная);
  • распределитель;
  • свечи зажигания;
  • высоковольтные провода.

Назначение основных элементов системы зажигания

Каждый элемент СЗ является отдельным узлом и выполняет строго определённые функции.

Аккумуляторная батарея

Аккумулятор предназначен не только для обеспечения работы стартера, но и для питания цепи низкого напряжения при запуске силового агрегата. В процессе работы двигателя напряжение в цепь подаётся уже не с аккумулятора, а с генератора.

Аккумулятор предназначен для запуска стартёра и подачи питания в цепь низкого напряжения

Выключатель

Выключатель предназначен для замыкания (размыкания) контактов низковольтной цепи. При повороте ключа зажигания в замке на двигатель подаётся (отключается) электропитание.

Выключатель зажигания поворотом ключа замыкает (размыкает) цепь низкого напряжения

Катушка зажигания

Катушка (бобина) представляет собой повышающий двухобмоточный трансформатор. Она увеличивает напряжение бортовой сети до нескольких десятков тысяч вольт.

С помощью катушки зажигания напряжение бортовой сети увеличивается до нескольких десятков тысяч вольт

Распределитель (трамблёр)

Трамблёр используется для распределения импульсного напряжения, поступающего с высоковольтной обмотки катушки на ротор устройства, по контактам верхней крышки. Это распределение осуществляется посредством бегунка, имеющего наружный контакт и находящегося на роторе.

Трамблёр предназначен для распределения напряжения по цилиндрам двигателя

Прерыватель

Прерыватель является частью распределителя и предназначен для создания электрических импульсов в низковольтной цепи. Основу его конструкции составляют два контакта — стационарный и подвижный. Последний приводится в движение кулачком, находящимся на валу распределителя.

Основу конструкции прерывателя составляют подвижный и стационарный контакты

Конденсатор прерывателя

Конденсатор предотвращает образования искры (дуги) на контактах прерывателя, если они находятся в разомкнутом положении. Один его вывод подключается к подвижному контакту, другой — к стационарному.

Конденсатор предотвращает искрообразование между разомкнутыми контактами прерывателя

Высоковольтные провода

С помощью высоковольтных проводов напряжение поступает с выводов крышки трамблёра на свечи зажигания. Все провода имеют одинаковую конструкцию. Каждый из них состоит из токопроводящей жилы, изоляции и специальных колпачков, защищающих контактное соединение.

Высоковольтные провода передают напряжение с контактов крышки трамблёра на свечи зажигания

Свечи зажигания

Двигатель ВАЗ 2106 имеет четыре цилиндра, в каждом из которых установлено по одной свече. Основная функция свечей зажигания — создание мощной искры, способной в определённый момент воспламенить горючую смесь в цилиндре.

Свечи зажигания служат для воспламенения топливно-воздушной смеси

Принцип работы системы зажигания

При повороте ключа зажигания по низковольтной цепи начинает течь ток. Он проходит через контакты прерывателя и попадает на первичную обмотку катушки, где за счёт индуктивности его сила увеличивается до определённого значения. При размыкании контактов прерывателя сила тока моментально снижается до нуля. Вследствие этого в высоковольтной обмотке возникает электродвижущая сила, увеличивающая напряжение в десятки тысяч раз. В момент подачи такого импульса ротор распределителя, двигаясь по кругу, передаёт напряжение на один из контактов крышки трамблёра, с которого напряжение через высоковольтный провод поступает на свечу.

Это интересно: Замена катализатора на пламегаситель своими руками: поясняем во всех подробностях

Заключение

В случае, если диапазона регулировок не хватает для установки требуемых параметров системы зажигания, следует обратить внимание на исправность компонентов системы. КСЗ сохраняет работоспособность, но возникают перебои или работает некорректно? Необходимо проверить исправность следующих элементов функционала:

  • контактов прерывателя, которые часто обгорают или оплавляются;
  • подшипника подвижной пластины трамблера;
  • текстолитовой колодки или втулки рычажка прерывателя, они со временем изнашиваются;
  • обмотки бобины на межвитковое замыкание, обрыв или прошивку на массу;
  • бронепровода/наконечники свечей зажигания.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
