ВАЗ 2110: модуль зажигания и диагностика

Модуль зажигания ВАЗ 2110 признаки неисправности

В любом бензиновом двигателе автомобиля присутствует система зажигания. Без нее работа такого двигателя внутреннего сгорания (ДВС) невозможна. Вся суть в том, что для воспламенения бензиновой смеси в цилиндрах ДВС необходима искра. Следует заметить, что для дизельных двигателей такая система не нужна.

В классическом варианте в систему зажигания (СЗ) входят:

  • — аккумулятор;
  • — замок с ключом зажигания;
  • — прерыватель;
  • — распределитель (вместе с прерывателем в старых СЗ были в одном корпусе, имели одно название — трамблер);
  • — провода высоковольтные;
  • — свечи зажигания.

Принцип работы СЗ базируется на электромагнитной индукции. С аккумулятора через замок зажигания напряжение подается на первичную цепь катушки зажигания (КЗ). Когда контактная группа прерывателя находится в сомкнутом состоянии, в СЗ образуется магнитное поле. При размыкании магнитное поле пропадает и возникает импульс, который генерирует высокое напряжение во вторичной цепи обмотки КЗ. Распределитель из вторичной цепи подает высокое напряжение на свечи в нужный момент. Между электродами свечей пробегает искра, воспламеняя горючую смесь.

В современных ДВС система зажигания стала выглядеть несколько по-другому, но принцип ее тот же. Прерыватель и распределитель заменили электронным блоком управления. Кстати, такой блок, помимо зажигания, одновременно управляет и работой топливной системы. Цилиндрические катушки теперь почти не применяются, их сменили модули зажигания. Модули могут быть в разном исполнении: один модуль на два цилиндра или на четыре цилиндра. Есть системы, в которых высоковольтные провода вообще упразднили. В таком исполнении модуль подходит сразу к свече, и число катушек совпадает с числом цилиндров ДВС.

Если нет искры, или мотор троит и глохнет, перегорает предохранитель зажигания. Перегорание в ЭБУ силового ключа gb10nb37lz.

Но почему то в основном многие владельцы авто думают сразу что у них полетел Датчик Положения Коленчатого Вала, у меня когда то была данная проблема. Но и то из-за того что провод от датчика лежал на массе и при нагреве двигателя оплетка плавилась и происходил КЗ. В моем БЖ: www.drive2.ru/l/6251079/

И так, схема нашего зажигания:

На схеме зажигания инжекторного двигателя ВАЗ-2110 изображены следующие элементы –

1 – аккумуляторная батарея2 – выключатель зажигания3 – реле зажигания4 – свечи зажигания5 – модуль зажигания6 – контроллер7 – датчик положения коленчатого вала8 – задающий дискА – устройство согласования

Когда не заводиться автомобиль большинство сразу грешат на датчик положения коленчатого вала. Меняя его понимают что это не помогло. Проверяя колодку, провод это не дает не какого результата.Следующим действиям начинают побывать ставить новый модуль, или эбу это тоже не чего не дает.Машина так и не заводиться.

Все просто: просто датчик коленчатого вала имеет свое сопротивление, как и модуль зажигания прозвонив ее можно понять в исправном ли они состояние.Так же не забываем проверить предохранитель и главное реле. Далее проверяем свечи и брони провода, работает ли втягивающий на стартере ( просто положите на него руку, и если при заводке не бъет значит он). В ходе этой проверки можно понять что же не исправно.

Проверка Датчика Положения Коленчатого Вала:

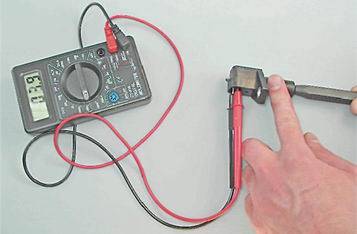

1. Подсоединяем к выводам датчика мультиметр (в режиме вольтметр с пределом измерения до 200 мВ).

2. Быстро проносим лезвие отвертки вблизи торца датчика, при этом на вольтметре наблюдаем скачки напряжения.

Вывод: Датчик исправен.

Проверка цепи ДПКВ:При выключенном зажигании отсоединяем колодку жгута проводов системы управления двигателем от датчика положения коленчатого вала. Подсоединяем щупы тестера к выводу «В» колодки жгута проводов и «массе» двигателя.

Аналогичное напряжение должно быть между выводом «А» колодки жгута проводов и «массой» двигателя Если значения напряжений не соответствуют норме, проверяем исправность цепей (обрыв и замыкание на «массу») между выводом «В» колодки жгута проводов и выводом «34» контроллера, а также между выводом «А» колодки и выводом «15» контроллера. При несоответствии значений напряжения и исправных цепях— неисправен контроллер.

Проверка модуля зажигания:

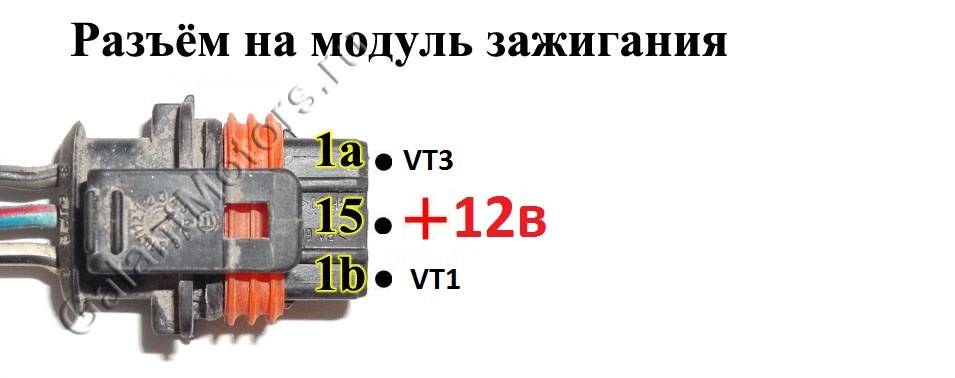

1) 1а- сигнал приходящий с VT3 транзистора в ЭБУ (силовой ключ gb10nb37lz)2) 12 вольт после зажигания3) 1b- сигнал приходящий с VT1 транзистора в ЭБУ (силовой ключ gb10nb37lz)

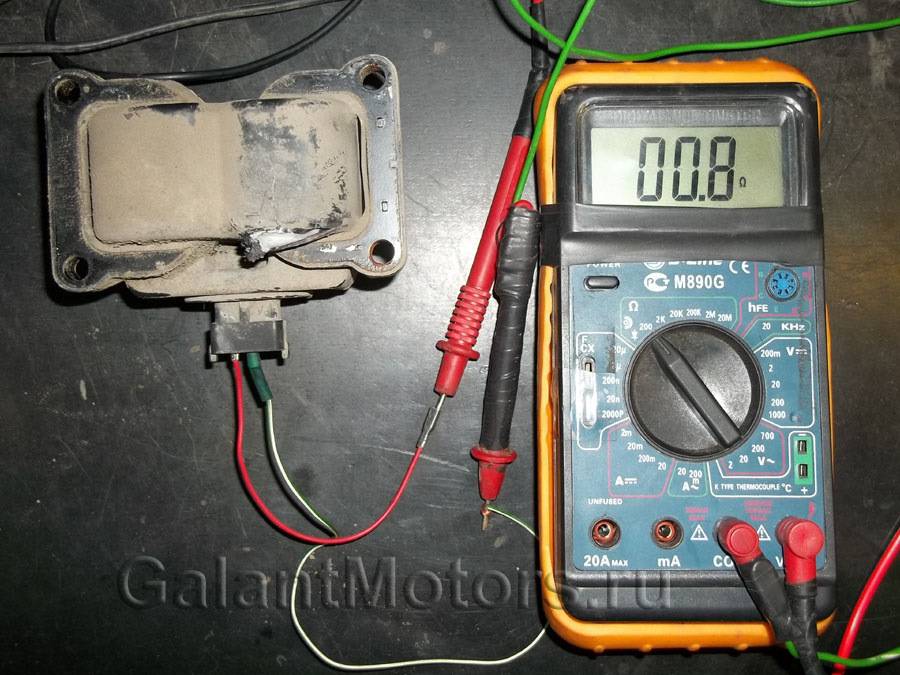

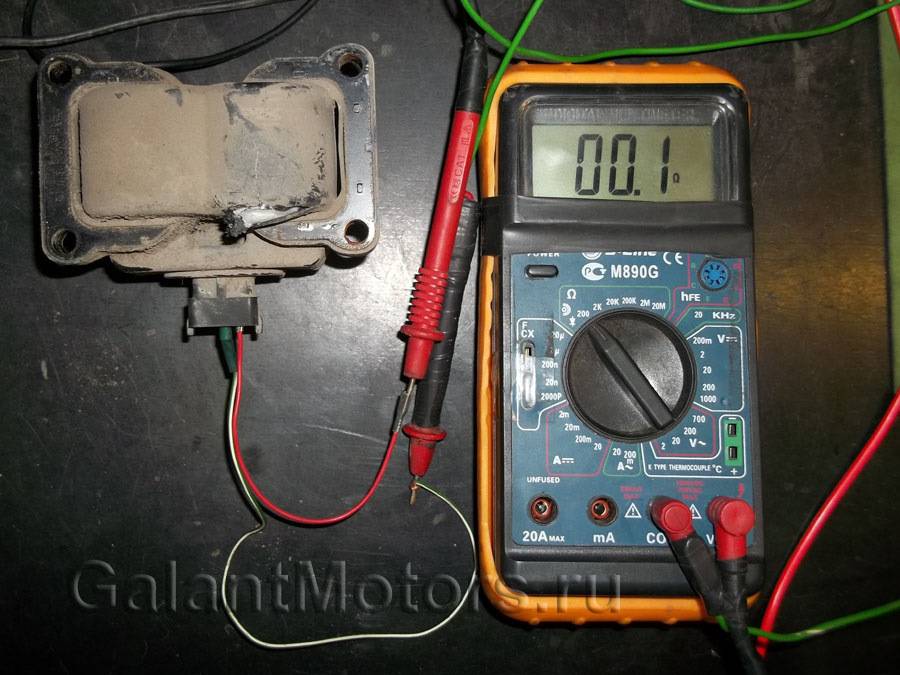

Для проверки сопротивления обмоток нужно прозванивать по очередно правый и средний контакт на модуле зажигания. И левый и средний.При исправном модуле:Сопротивление каждой обмотки должно быть в районе 0.8 Ом.

Вывод: Модуль не исправен, нужна замена. Возможно мог сжечь силовой ключ в ЭБУ.

Проверку Брони проводов я думаю каждый может произвести, и Так же свечей, я думаю не стоит это описывать.

И так, у нас на руках вышедший из строя Модуль зажигания ( Модуль зажигания не всегда явно визуально выходит из строя у него могут быть скрытые повреждения. Так как модуль это своего рода трансформатор- у него может быть или обрыв обмотки или КЗ. Что нарушит работу Системы зажигания. И вызовет Более большой ток который приведет к сгоранию силового ключа.)

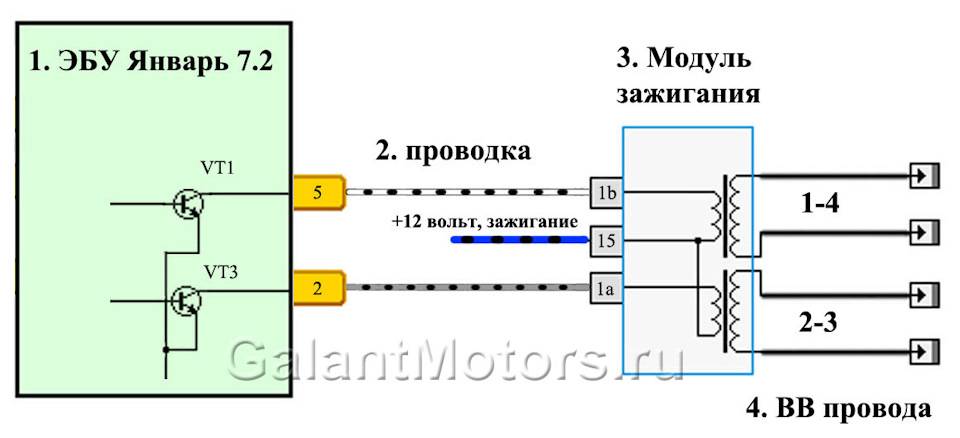

Схема взаимосвязи Модуля и ЭБУ:

В начале проверим, есть ли управляющий сигнал на разъёме модуля зажигания от ЭБУ. Как это можно проверить?

Для проверки, идёт ли импульс с ЭБУ на модуль зажигания можно использовать обычный светодиод с резистором (500…700 Ом). Подключаем в следующем порядке:

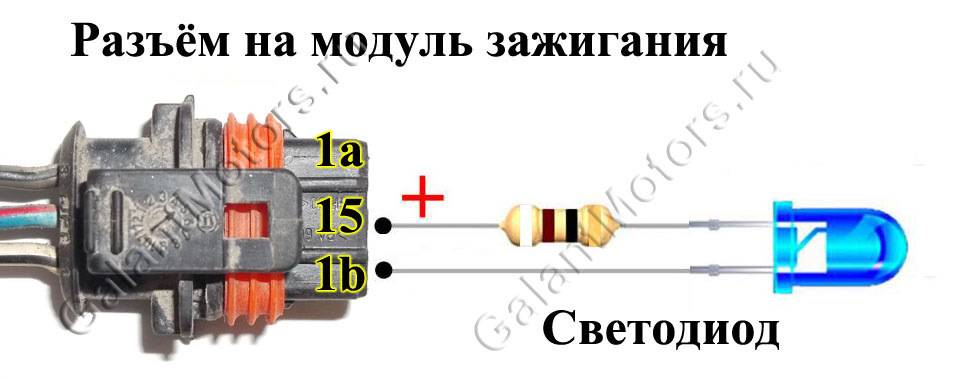

В начале подключаем катод светодиода к выводу 1b разъёма модуля зажигания, а анод (+) светодиода подключаем к выводу 15 (+12 после зажигания). После того, как подключили светодиод, просто крутим стартером. Светодиод должен должен начать мигать. Мигание светодиода информирует нас о том, что ЭБУ подаёт импульс на вывод 1b разъёма. Точно так же подключаемся к выводу 1a и повторяем процедуру проверки. Если при подключении светодиода вспышки отсутствуют значит где-то идёт обрыв цепи в проводке. Если светодиод горит постоянно, это означает что идёт замыкание, либо силовой ключ (транзистор VT1, VT3) сгорел и постоянно коротит на массу.

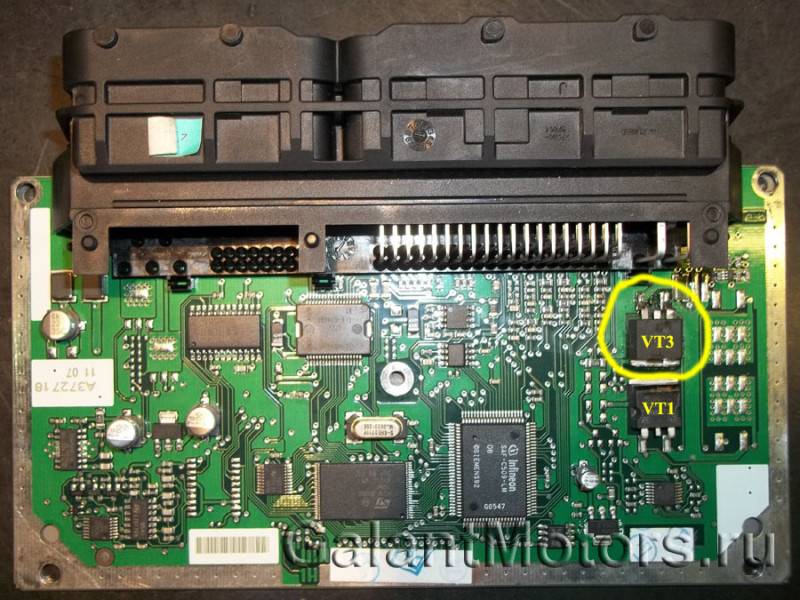

И так мы поняли что силовой ключ сгорел.Далее нужно снять ЭБУ для прозвонки самого силового ключа.Как это можно сделать можно увидеть на этом видео:

Далее находим вышедший из строя силовой ключ:

И заменяем его.Все ставим на свои места в автомобиль и заводим машину.

Проверка модуля зажигания

Проверка модуля зажигания на работоспособность осуществляется следующими способами:

Замена модуля зажигания на заведомо исправный

1. Самый простой способ – подключение заведомо рабочего модуля. При этом устройства должны быть полностью идентичны, высоковольтные провода исправны, и проверена надежность контактов.

Проверка контактов на модуле зажигания

2. Шевеление модуля, которое позволяет выявить ненадежные контакты. Для этого шевелят колодку проводов, и сам модуль. Если в процессе воздействия двигатель реагирует изменением работы, значит причина неполадок кроется в плохом контакте.

Замер сопротивления на выводах модуля зажигания

3. Измерение сопротивления. Для этого понадобится тестер, переключенный в режим омметра. Проводят измерения на парных выводах модуля между 1 и 4, а также 2 и 3 цилиндром. Величина сопротивления должна быть одинакова, и приближаться к показателю 5,4 кОм.

Проверка модуля зажигания при помощи тестера

4. Проверка напряжения тестером. Один щуп прибора прикладывают к контакту А колодки, второй на массу. После включения зажигания снимают показания прибора. При исправном проводе он покажет напряжение 12 В, при его отсутствии проверяют предохранитель, защищающий модуль зажигания. После проверяют целостность цепи контрольной лампой 12 В. Один конец провода прикладывают к контакту А и вращают стартер. Если лампа не мигает – цепь оборвана. Процедура аналогично повторяется с другими контактами.

Диагностика модуля зажигания профессиональным оборудованием

5. Диагностика на сервисной станции при помощи подключения компьютера со специальным программным обеспечением к ЭБУ. Неисправности обнаруживаются в виде ошибок, обозначенных буквенно-числовым кодом, после чего проводится более глубокая диагностика неисправности для принятия решения – ремонта модуля зажигания, или его замены. Аналогичная проверка проводится на специализированной СТО при помощи осциллографа.

Модуль зажигания ваз 2107

Устройство модуля зажигания достаточно сложное: в него входят одна или несколько катушек, плата, контакты и провода. Их всех вышеназванных элементов ремонту поддаются только контактные соединения, в некоторых случаях возможна замена деталей (транзисторов, катушек).

Модуль с целью проведения ремонта демонтируют и вскрывают. Для этого понадобятся:

  1. Торцевые ключи с головками на 1, 13 и 17.
  2. Шестигранник на 5.
  3. Отвертка.
  4. Паяльник.
  5. Флюс для алюминия.
  6. Многожильный провод.
  7. Лак для ногтей.

Вскрытие модуля зажигания

Ремонт модуля зажигания производится в следующем порядке:

  1. На снятом устройстве открывают корпус, поддев его отверткой.
  2. Убирают силиконовую пленку, покрывающую плату.
  3. От ВВ контактов убирают весь алюминий.
  4. На плате взамен всех демонтированных старых припаивают новые провода. Для этого поверхность коллектора очищают от налета, после плату нагревают до 180 о С (о наступлении нужной температуры даст знать характерный запах). В процессе пайки концы проводов подсоединяют к модулю.
  5. По окончании операции все контакты, плату и модуль замазывают лаком для ногтей.
  6. Устройство собирают в обратном порядке, устанавливают на автомобиль и запускают двигатель. В случае нормальной работы модуль зажигания заклеивается герметиком намертво, при этом провода заправляются внутрь полости таким образом, чтобы по краям они не оказались зажатыми пластиной.

Если устройство не заработало, то поломку внутри модуля следует искать более тщательно. Может быть из строя вышел транзистор, электронный компонент или произошел обрыв в катушке. Такой ремонт имеет смысл только в том случае, если его цена будет существенно ниже стоимости новой детали.

Устройство и принцип действия модуля зажигания

Часть автомобилистов старой закалки называют модули двухискровыми катушками, что не лишено смысла. Ведь катушка является предшественником модуля зажигания в технической эволюционной цепи. Модуль представляет собой спаренную конструкцию из двух пар обмоток (первичной и вторичной) и коммутатора, который попеременно переключает низковольтажный ток с одной катушки на другую. В некоторых моделяхдвухискровых катушек коммутатор конструктивно вынесен за пределы блока .

Управление работой модуля осуществляется из электронного блока, собирающего и анализирующего информацию с различных рабочих узлов двигателя. Блок, в отличие от классической катушки, имеет 4 гнезда для подключения проводов высокого напряжения, идущих на свечи. Импульс возникает парно, сначала на клеммах 1 и 4, затем 2 и 3. То есть каждая из встроенных катушек ответственна за работу двух цилиндров. Искра возникает одновременно, парой.

Так выглядит одна из моделей модуля зажигания. Сверху виден разъём для подключения входящих проводов

На входе модуль зажигания имеет разъём с четырьмя клеммами. Обычно у большинства моделей напротив них есть маркировка. На контакты А и В поочерёдно приходят импульсы с датчика Холла, служащие сигналом для переключения коммутатора с одной первичной обмотки на другую. С и D – соответственно масса и питание (12 В).

Версия модуля на 8-ми клапанной ВАЗ-2110

  • Полуторалитровый двигатель имеет модуль с артикулом 2112-3705010,
  • а мотор объёмом 1600 кубов оборудован модулем 2111-3705010.

Модуль для мотора 1,5 л стоит порядка 1500-2100, а второй на 500 рублей дешевле.

Строение модуля

Внутри модуля находятся плата с радиодеталями и залитые компаундом катушки зажигания.

Катушка генерирует импульс высокого напряжения, а представляет она собой простейший трансформатор с двумя обмотками, первичной (напряжение индукции около 500 В) и вторичной (напряжение индукции минимум 20 кВ). Все это собрано в едином корпусе, на котором расположен разъем сигнальных проводов (от блока управления двигателем) и четыре вывода для высоковольтных проводов.

Принципиальная схема модуля.

Модуль работает по принципу холостой искры — раздаёт искру попарно в 1-4 и 2-3 цилиндры согласно импульсам, передаваемым с ЭБУ.

Катушки зажигания в электронной схеме Лада Приора

Система зажигания на Приоре отличается от привычной традиционной схемы карбюраторных моделей. На старых машинах стояла одна катушка зажигания, а непосредственным распределением импульсов на свечки зажигания занимался трамблер, который еще требовалось правильно настроить. На инжекторных моделях машин с электронным впрыском топлива для каждого цилиндра имеется своя, индивидуальная катушка зажигания, которая подает импульс на свою свечку, для своего цилиндра.

Управляет всем процессом ЭБУ, электронное бортовое устройство, напрямую от которого сигнал идет на КЗ. Для того, чтобы правильно руководить процессом впрыска и вовремя подавать сигнал на электрический импульс ЭБУ использует данные со следующих датчиков:

  • ДПК — учитывая положение коленчатого вала двигателя он подает импульс в ЭБУ;
  • датчик фаз — он сигнализирует о положении распредвала, профессионалы называют его датчиком синхронизации;
  • тахометр — с него на ЭБУ поступает сигнал с какой частотой вращается коленвал;
  • ДМРВ — за счет измерения расхода воздуха через воздушный фильтр, определяет нагрузку на двигатель в данный момент времени;
  • ДТОЖ — определяет температуру двигателя;
  • ДТ — датчик детонации, его показания влияют на угол опережения зажигания.

При стандартных условиях по сигналу ЭБУ цилиндры работают в следующем цикле — 1 — 3 — 4 — 2. То есть импульс на искру поступает в тех цилиндрах, в которых заканчивается цикл сжатия, перед открытием клапана впрыскивается топлива и идет разряд, происходит детонация и цикл продолжается.

Катушка зажигания в общей системе зажигания играет роль преобразователя низковольтного напряжения от бортовых систем питания, аккумулятора или генератора, в высоковольтное. Конкретно на Приоре, она по сигналу ЭБУ генерирует высоковольтный электрический импульс на свече зажигания.

Катушка зажигания на ПриоруКонструктивно индивидуальная катушка зажигания отличается от общей КЗ:

  1. Первичная обмотка, через которую протекает постоянный ток, находится внутри вторичной обмотки.
  2. Внутри первичной обмотки находится внутренний сердечник, а внешний — вокруг вторичной обмотки.
  3. Высокое напряжение, до 40 кВт, которое образуется во вторичной обмотке, передается на свечку зажигания не с помощью высоковольтных проводов, как на карбюраторных машинах, а через наконечник, который состоит из стержня высокого напряжения, пружины и оболочки, имеющей изолирующие свойства. Кроме того стоит диод, для быстрого отсекания высоковольтного импульса.

Какой-то единой, унифицированной маркировки индивидуальные катушки зажигания не имеют. У каждого производителя есть своя система обозначения электронных деталей. Поэтому надо исходить из того, какие КЗ пользуются у владельцев Приоры наибольшим спросом.

Одним из самых востребованных брендов является BOSCH. Эти катушки зажигания имеют маркировку — 0 221 504 473 (встречаются также 0 221 504 461). Считается, что такие катушки должны без отказов проходить 100 тысяч километров, хотя по факту это не всегда так.

Очень часто это происходит из-за большого количества контрафактных запасных частей на автомобильном рынке. Достаточно поинтересоваться сколько стоит катушка зажигания на Приору. Цена в 1150 рублей не самая высокая, а крупным оптом их продают по 850 рублей за штуку. Конечно это лакомый кусок для дельцов из гаражных мастерских.

Интересен в этом смысле опыт, которым делится один из специалистов, специально изучавший этот больной вопрос. Он рассказывает, чем отличается оригинальная ИКЗ от поддельной. Была у него Приора, как проверить катушку зажигания привел нам примеры:

  1. Под кожухом находится пластмассовый корпус.
  2. Имеется знак «молния», как обозначение высокого напряжения, возле крепежной буксы.
  3. Поверхность штекера идеально обработана, шрифт на нем четкий, наносится с помощью лазера, поэтому виднеются незначительные оплавления.
  4. Номер завода обведен овалом.
  5. Контактная пружина имеет плотные витки, сделанные заводским автоматом.
  1. Корпус выполнен из металла.
  2. Отсутствует знак «молния».
  3. Поверхность штекера грубо обработанная, надписи нанесены штемпелем, на резиновом наконечнике отсутствует дата изготовления, номер изделия и фирменный знак Бош.

Общие советы при подключении высоковольтных проводов.

Проверка высоковольтных проводов. Чтобы проверить провода, вам понадобится мультиметр-тестер. Проверьте сопротивление проводов — оно должно быть не более 20 КОМ ( на практике самый длинный провод 1 цилиндра имеет сопротивление до 10 КОм). Если сопротивление провода больше 20 Ком — его необходимо заменить. Тщательно осмотрите провода на предмет перетирания о части мотора или об другие провода. В случае значительного истирания — провод заменить. В случае незначительного истирания — возможно проложить провод так, чтобы он не терся, и зафиксировать в этом положении.

Укладка проводов. Не старайтесь подключить провода в связке. Разберите жгуты проводов, освободите провода из пластиковых держателей. Соедините высоковольтные выводы с соответсвующими свечами цилиндров. Прокладывайте провода так, чтобы они не терлись друг о друга, части мотора, шланги. Не допускайте резких перегибов и натяжки проводов. После подключения всех проводов зафиксируйте их в жгут специальными гребенчатыми держателями, входящими в комплект поставки.

Порядок подключения в/в проводов на ВАЗ карбюратор (2108, 2109, 21099)

Центральный провод с крышки трамблера всегда идет на катушку зажигания (бобину).

Вывод крышки трамблера, который смотрит в сторону передка машины, соединяется с первым цилиндром.

Вывод крышки трамблера, смотрящий вниз, соединяется с третьим цилиндром.

Вывод крышки трамблера, смотрящий назад, соединяется с четвертым цилиндром.

Вывод крышки трамблера, смотрящий вверх, соединяется со вторым цилиндром.

Порядок подключения высоковольтных проводов на ВАЗ Классика, Нива с карбюратором и трамблером.

Центральный провод от катушки зажигания (бобины)

1 цилиндр — над вакуумным корректором. Далее по часовой стрелке порядок 1-3-4-2.

Инжекторные ВАЗ выпуска до 2004 года с модулем зажигания старого образца (4-контактный низковольтный разъем)

Собственно, на корпусе модуля уже обозначено, какому цилиндру соответствуют выводы — но мы продублировали красным цветом на случай, если модуль совсем испачкается, а на фото вы не вдруг не разглядите.

Инжекторные ВАЗ выпуска после 2004 года с катушкой зажигания нового образца (3-контактный низковольтный разъем)

Как и на модулях зажигания старого образца, на новых катушках тоже обозначено соответсвие выводов цилиндрам. Но порядок подключения отличается от порядка на модуле зажигания старого образца. Будьте внимательны.

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Сегодня мы рассмотрим устройство и схемы систем зажигания на автомобили ВАЗ всех основных моделей. Поскольку карбюраторные версии ВАЗ это уже практически история, остановимся подробно на системах зажигания инжекторных автомобилей. У них основой системы зажигания является модуль электронного зажигания. Также рекомендуем тщательно отнестись к выбору свечей и качеству высоковольтных проводов, ведь именно от них будет зависить качество искры и соответственно работа системы зажигания в целом. Информация предназначена как справочное пособие для самостоятельного ремонта авто.

Устройство и принцип работы

Наверное, всем водителям понятно, что основное предназначение высоковольтной катушки на машине было и остаётся одно, это поджёг топливовоздушной смеси. Для этого в ней вырабатывается высокое напряжение, величина которого равна около 40 тысяч вольт.

Она представляет собой трансформатор, который повышает низкое напряжение аккумуляторной батареи в высокое. Трансформатор состоит из двух обмоток, одна из них первичная, а другая будет вторичной, которые наматываются медным проводом на железном сердечнике.

Первичную обмотку намотано на сердечнике, а поверх неё наматывается «вторичка». Вся конструкция закрывается кожухом. Если низковольтная обмотка имеет всего около 150 витков, то «вторичка» уже имеет несколько тысяч.

Высоковольтные провода отсутствуют, так как она одевается непосредственно на свечу. Когда в нужный момент с блока управления двигателем поступает импульс на «первичку» катушки, вокруг сердечника возбуждается магнитное поле, которое способствует возникновению во «вторичке» высокого напряжения. Свеча в этом случае исполняет роль разрядника, который поджигает рабочую смесь в цилиндрах двигателя. Катушка имеет защитную оболочку, а внутри неё дополнительно установлена пружина и диод, который предназначен для быстрого отсекания импульсов с высоким напряжением.

Рекомендации по ремонту

Как вы уже поняли, основной неисправностью устройства 16-клапанного двигателя является исчезновение контактов. Поэтому ВАЗ 2110 сводится к тому, чтобы их восстановить. Если напряжение на цилиндрах действительно пропадает, кратковременно проблему можно решить путем нажатия на заднюю пластину модуля. Но не будете же вы делать это постоянно? Поэтому необходимо произвести диагностику механизма, произвести его замену либо попытаться отремонтировать.

Алгоритм действий

Для начала необходимо демонтировать механизм на 16 клапанном двигателе.

Эта процедура выполняется следующим образом:

Сначала нужно отсоединить отрицательный провод от аккумулятора авто. Сделав это, можно демонтировать пластмассовую крышку, которая закрывает силовой агрегат.
Затем нужно демонтировать высоковольтные кабеля от свечей зажигания.
Сделав это, можно отсоединить проводку и от самого модуля. Распиновка проводов отмечается на белых кольцах. Что касается номера цилиндра, за который отвечает тот или иной провод в соответствии с распиновкой, то он отмечается на корпусе механизма.
Далее, необходимо отключить разъем от механизма.
Используя гаечный ключ на 10, вернее, ключ-головку, необходимо выкрутить три гайки, фиксирующие сам блок

Осторожно демонтируйте его. После снятия можно приступить непосредственно к ремонту

Для начала следует открыть алюминиевую пластину на самом механизме, для этого воспользуйтесь отверткой в плоским наконечником.
Вскрыв блок, вы сможете увидеть небольшую схему с элементами электроники, она покрыта слоем силикона. Для ремонта этой слой необходимо будет удалить. Кроме того, здесь же вы сможете увидеть провода, которые соединяют схему с контактами. Сами по себе эти провода алюминиевые, вам необходимо будет их оторвать, переживать по этому поводу не стоит, поскольку вместо них будут установлены новые. По мнению многих специалистов, в «десятках» целесообразно применять многожильные провода, наподобие таких, которые используются в компьютерных мышках.
Сама схема механизма включает в себя два транзистора, а также два коммутатора. Как правило, необходимость замены этих элементов случается очень редко, но если вы решите их поменять, то нужно будет использовать устройства SGS-THOMSON. Что касается транзисторов, то это устройства типа BU931.
Поскольку сами контакты алюминиевые, для работы с ними понадобится флюс. Сам провод с помощью паяльника припаивается к схеме. Учтите, что к коллекторам транзистора припаять провода будет труднее, так как они покрыты специальным материалом. Поэтому верхнее напыление нужно наиболее осторожно скрыть. Для того, чтобы паяльник не отдавал тепло на саму пластину, ее необходимо предварительно нагреть, примерно до 180 градусов. Новые провода припаиваются к контактам на механизме, при этом их длина должна быть наиболее короткой.
В тех местах, где осуществлялась пайка, контакты нужно будет вскрыть лаком, для этого можно использовать обычный лак для ногтей.
После того, как все действия выполнены, необходимо проверить работоспособность устройства. Если все работает правильно, внутреннюю плоскость механизма следует обработать автомобильным герметиком, далее, узел нужно будет собрать. В этом нет ничего сложного, сборка осуществляется в обратном порядке. После того, как сборка будет завершена, вам необходимо убедиться в том, что внутри модуля провода не разжало и их целостность не нарушилась.

В общем, процедура ремонта механизма не особо сложная, но при его выполнении необходимо быть максимально аккуратным

Также важно соблюдать последовательность действий, наиболее внимательным нужно быть во время пайки контактов. В данной статье мы рассмотрели только ремонт контактов зажигания, но такая проблема не единственная для модуля

В некоторых случаях требуется распиновка узла, но такую процедуру лучше доверить профессионалам. Если же причина неисправности блока другая, то лучше будет заменить его на новый. Есть специалисты, которые считают, лучше сразу купить новый модуль.

 Загрузка …

Возможные причины неисправности модуля зажигания

Несмотря на высокую надежность и прочность модуля зажигания, при эксплуатации он может выйти из строя, подобно любому другому механизму. Среди всех возможных причин поломок, в 9 из 10 случаев возникают и диагностируются следующие:

  1. Применение в системе зажигания несоответствующих компонентов. Высоковольтные провода подбирают, исходя из параметров модуля, так как чрезмерно высокое или пониженное напряжение создает сбои в работе или пережигает контакты.
  2. Бракованные или поврежденные детали, некачественная сборка. Бракованные комплектующие быстрее ломаются и выводят из строя другие узлы или элементы системы. Практика показывает, что подбор качественных компонентов и их периодическая диагностика позволяют оставаться модулю работоспособным в течение длительного времени.

Ремонт

Итак, для ВАЗ 2110 самая распространенная проблема — это исчезновение напряжения на 2 и 3 цилиндрах. Спустя некоторое время двигатель вновь начинает работать нормально, если нажать на заднюю пластину модуля.

Мириться с подобной ситуацией не стоит, лучше сразу выполнить проверку работоспособности блока, восстановить или заменить его полностью.

Демонтаж модуля

Выполнить процедуру достаточно просто.

  1. Отключите минусовой провод от аккумуляторной батареи.
  2. Снимите пластиковую крышку, которая закрывает двигатель.
  3. Снимите провода со свечей зажигания.
  4. Отсоедините провода от модуля зажигания. Их нумерация обозначена на специальных белых кольцах. А номер цилиндра указан на корпусе модуля зажигания.
  5. Отключите разъем от модуля зажигания.
  6. С помощью головки на 10, открутите три гайки, на которых держится искомый нами блок.
  7. Аккуратно снимите его, после чего можно приступать к дальнейшей работе.

Теперь переходим непосредственно к работе с модулем:

  1. Откройте алюминиевую пластину на модуле зажигания. Для этого пригодится плоская отвертка.
  2. Внутри вы найдете небольшую печатную плату с элементами электроники. Ее покрывают прозрачным слоем силикона, который придется удалить.
  3. Также там присутствуют провода, которыми осуществляется соединение платы с контактами разъемов. Они выполнены из алюминия, потому способны быстро рваться.
  4. Все провода от контактов отрывайте, не бойтесь. На их место будут установлены другие. Кстати, специалисты рекомендуют использовать многожильные провода, применяемые в компьютерных мышках.
  5. Схема модуля зажигания включает в себя два коммутатора и два мощных трансрезистора. Если вы решите поменять эти элементы, то необходимо знать, что коммутаторы используются производства SGS-THOMSON (модель L497D1), а транзисторы типа BU931.
  6. Контакты выполнены из алюминия, потому вам потребуется специальный флюс для работы с этим металлом.
  7. Проводок припаиваем к плате. К коллекторам транзистора паять сложнее, поскольку их покрывают специальным материалом, пайка которых проблематичная. Потому постарайтесь максимально аккуратно скрыть верхнее напыление с элемента. Чтобы паяльник не передавал все тепло на пластину, поместите ее на плиту, нагрейте до 180 градусов по Цельсию.
  8. Припаяйте проводки к контактам на модуле, чтобы они оказались максимально короткими.
  9. Места, где вы паяли, покройте лаком. Подойдет обычный лак для ногтей, позаимствованный у вашей жены.
  10. Проверьте, работает ли модуль зажигания.
  11. Если все хорошо, обмажьте внутреннюю поверхность специальным автогерметиком, после чего выполните сборку в обратной последовательности.
  12. По завершению сборки проводки должны располагаться достаточно свободно. Убедитесь, что внутри коробки их не разжало и целостность соединений не нарушена.

Выполнить подобный ремонт модуля зажигания на ВАЗ 2110 своими руками не составит особого труда

Но проявите осторожность, действуйте аккуратно и последовательно

Особое внимание уделите процессу пайки

Но учтите, мы рассмотрели проблему плохих контактов. Она является не единственной для «десятки». Возможно, потребуется распиновка модуля зажигания на ВАЗ 2110. Для этого лучше обращаться к специалистам.

Если причина неисправности кроется в другом, тогда высока вероятность того, что модуль зажигания ВАЗ 2110 на 8 клапанов лучше просто заменить на новый. Поиски могут затянуться, так и не дав результата. А замена элемента полностью решит сложившуюся проблему.

Возможные причины поломки

Слабым местом катушек зажигания и модулей является вторичная обмотка, генерирующая импульс высокого напряжения. В ней может произойти обрыв витка или пробой. Приводят к такому явлению следующие факторы:

  1. использование некачественных или неподходящих по параметрам свечей;
  2. эксплуатация при неработающих проводах высокого напряжения;
  3. частые попытки проверить искру.

Высоковольтажный импульс, возникающий во вторичной обмотке, должен быть реализован (израсходован). Если этого не происходит (при нарушении целостности провода высокого напряжения, например), высокоэнергетический электрический импульс ищет выход. Найдёт он его, с большой долей вероятности, в тонкой вторичной обмотке.

Часто неисправность модуля возникает при нарушении целостности некачественной заводской пайки проводов, идущих на элементы коммутатора. Такое происходит от вибрации. Также причиной неработающих катушек может стать банальное нарушение контакта во входящем разъёме. Ещё одним фактором, приводящим к неисправности блока зажигания, зачастую становится влага, попадающая на устройство во время мойки или вождения в нестандартных условиях.

Проверка несправности катушки зажигания на Приоре

Любой современный автомобиль и Лада Приора в частности состоит из кузова, как формообразующей платформы и множества агрегатов и систем, особым образом установленных в этот кузов, которые в совокупности создают индивидуальную модель машины. Одна из таких систем — это система зажигания.

От правильной ее установки, высокого качества деталей и достаточной совместимости с другими объектами автомобиля зависит устойчивый запуск и четкая, бесперебойная работа всего двигателя. Ведь именно через элементы этой системы — катушки зажигания и свечи подается высоковольтный импульс в виде искры для поджига впрыскиваемого в камеру цилиндра топлива.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
