Система зажигания двигателя – устройство, регулировка + видео

Устранение плавающих оборотов.

Гавканье двигателя происходит когда рябчик начинает ходить в шлицах вала ТНВД. Из за малейшего люфта рябчика и вала ТНВД в ходе работы двигателя вырабатывается люфт. Насос под действием пружин плунжеров начинает менять угол впрыска топлива и получается гавканье двигателя.

Все это устраняется простым способом. Снимаем крышку зажигания, откручиваем рябчик, вытаскиваем с места посадки. Сварочным аппаратом в шлицах рябчика навариваем небольшие точки. Далее надфилем алмазным подгоняем в размер вала насоса, чтобы рябчик входил плотно в посадку и не было люфта.

Тем самм уберем плавающие обороты. Если это не помогло, то придется обратиться к мастерам по ремонту ТНВД, значит другая проблема, сносились сухари насоса в картере ТНВД. Мастера их вам заменят. Вот 2 причины плавающих оборотов двигателя Д-240 которое знаю я.

Инструкция по настройке зажигания

Причиной перегрева мотора и падения его мощности может быть позднее зажигание. Это может проявляться хлопками во впускном коллекторе. Поэтому нужно знать, как установить правильно зажигание (автор видео — Наиль Порошин).

Установка выполняется по меткам следующим образом:

Сначала нужно поршень на первом цилиндре выставить в ВМТ и совместить метку указателя установки с меткой на шкиве коленчатого вала.
Далее коленвал нужно поворачивать против движения часовой стрелки до совпадения риски 9 на указателе и метки на его шкиве.
Затем нужно ослабить болт верхней пластины корректора, благодаря которому она крепится к прерывателю.
Далее нужно подключить один провод контрольки к кузову авто (массе) и второй к клемме прерывателя. После включения зажигания прерыватель следует медленно поворачивать до момента, как засветится контролька. Это говорит о том, что контакты начали размыкаться.
Теперь нужно затянуть крепежный болт прерывателя и установить крышку и ротор. На участке, противоположном тому, на котором устанавливалась пластина ротора, нужно присоединить высоковольтный провод к свече на 1-м цилиндре. Оставшиеся провода присоединяются к свечам цилиндров, согласно порядка, в котором они работают: 1-5-4-2-6-3-7-8.

Выставлять момент зажигания ГАЗ-53 нужно точно, так как при отклонениях падает мощность мотора и повышается расход топлива. Кроме того, возможно прогорание клапанов, поршней, пробои в прокладке ГБЦ и другие неполадки, связанные с детонацией.

Поэтому окончательная регулировка выполняется на работающем двигателе, который прогревается до температуры ОЖ в пределах 80 — 90 градусов. При работающем на холостых оборотах двигателе нужно гаечным ключом на «10» ослабить крепеж трамблера, чтобы его можно было провернуть. Слегка провернув трамблер против хода часовой стрелки, затягиваем болт крепления.

Нажимая на газ, как работает силовой агрегат. Если слышен «звон пальцев», то есть возникает детонация, проворачиваем трамблер по часовой стрелке в обратном направлении. Путем проб и ошибок устанавливаем нужный угол опережения.

Порой трамблер отодвинут в крайнее положение, а регулировки не хватило. В этом случае нужно проконтролировать положение привода трамблера относительно двигателя.

Выполняется проверка на неработающем моторе:

Сначала выставляются метки на переднем шкиве коленвала. Они должны совпадать на 1-м и 6-м цилиндрах. Чтобы не совершить ошибку, лучше снять крышку клапанов с первых 4-х цилиндров и проверить клапана. При правильном положении меток клапана в 1-м цилиндре будут свободными.
Сняв трамблер осматриваем, как установлен привод. Если он расположен параллельно мотору, то необходима его замена или ремонт, регулировка, в этом случае, не поможет.
Если положение привода неправильное, нужно открутить гайку крепления и снять деталь.
После того, как привод будет полностью установлен на свое место, нужно проверить, чтобы канавка под трамблер шла параллельно ДВС (по ходу движения машины), а небольшой участок втулки на трамблере смотрел на 4-й и 8-й цилиндры (в сторону водителя). Опытным путем нужно добиться правильного положения привода распределителя.

Регулировка зажигания дизельного двигателя – инструкция для решительных

Регулировка зажигания дизельного двигателя может производиться и самостоятельно. Для начала следует поднять крышку капота и зафиксировать ее на опорной стойке. Сверху слева на задней части двигателя необходимо найти маховик (массивное колесо), на корпусе кожуха которого расположено механическое устройство. Шток этого устройства требуется сначала приподнять и развернуть на 90 градусов, затем опустить в прорезь, которая находится на корпусе.

Теперь снимите грязезащитный щиток, для этого на кожухе маховика ключом 17 мм нужно открутить два болта (проще подобраться к этому месту из-под машины). В отверстие маховика через прорезь кожуха следует вставить металлический стержень и поворачивать коленвал двигателя. Направить его нужно слева направо, пока его ход не будет застопорен штоком фиксатора сверху.

Теперь самое время посмотреть на вал привода насоса для горючего, он расположен сверху от развала блока цилиндров (ось, от которой ряды цилиндров расходятся). Если установочная шкала приводной муфты (фланца, который служит для передачи вращений от приводного вала) ТВНД повернута вверх, то в этом случае риску на фланце топливного насоса следует совместить с нулевой меткой привода и затянуть два крепежных болта. Если установочная шкала приводной муфты не повернута вверх, тогда потребуется приподнять стопор, а коленвал двигателя повернуть на один оборот, и следом все вышеперечисленные действия необходимо повторить в том же порядке.

Как только болты приводной муфты затянули, нужно поднять вверх стопор маховика, повернуть на 90 градусов и опустить в паз. На кожухе маховика снизу можно вернуть на свое место грязезащитный щиток (крепится болтами). Теперь капот автомобиля пора закрыть, работа закончена. Остается завести автомобиль и проверить четкость срабатывания системы.

Настройка на карбюраторных модификациях ВАЗ 2107

Во всех старых учебниках по обслуживанию классических моделей Жигулей описывается способ установки момента образования искры с помощью лампочки, хотя опытные автомобилисты спокойно обходятся без неё. Почему так происходит, вы поймёте в процессе прочтения данного материала, новичкам же будет полезно ознакомиться со старой проверенной методикой.

Чтобы правильно выставить зажигание «семёрки», нужно обеспечить одновременное выполнение следующих условий:

насечка на шкиве коленчатого вала стоит напротив длинной риски, нанесённой на крышке газораспределительного механизма;
при этом круглая метка, нанесённая на шестерёнке цепного привода распределительного вала, совпадает с приливом на его корпусе;
поршень 4-го цилиндра завершил такт сжатия и находится в верхней мёртвой точке;
контакты внутри трамблёра разомкнуты;
подвижный контакт бегунка обращён к неподвижному контакту на крышке распределителя, куда подключён провод от свечи 4-го цилиндра.

На схеме показано, что происходит в цилиндрах при совмещении меток

Лампочка применяется с целью контроля момента зажигания, для чего её нужно подключить одним проводом к контакту «К» высоковольтной катушки, а вторым — к массе автомобиля. Следует знать, что в этот же момент поршень первого цилиндра тоже находится в положении ВМТ, только там происходит не сжатие топливовоздушной смеси, а выпуск отработанных газов после её сгорания. Вот почему несведущие автолюбители часто путают первый цилиндр с четвёртым при установке зажигания.

Схема расположения меток на крышке газораспределительного механизма

Когда перечисленные действия происходят одновременно, на электродах свечи 4-го цилиндра проскакивает искровой разряд, о чём свидетельствует вспышка подключённой лампочки. Чтобы добиться выполнения этих условий и правильно выставить зажигание, следуйте инструкции:

Поверните ключом на 36 мм коленчатый вал, совместив насечку на шкиве с длинной риской на крышке ГРМ.
Если в этот момент клапанная крышка двигателя снята, то лучше ориентироваться по метке на шестерёнке распредвала, выставив её напротив прилива корпуса.
Возьмите распределитель зажигания, снимите крышку и поверните его вал, чтобы поставить бегунок напротив провода, ведущего к цилиндру №4 (на крышке есть маркировка номеров цилиндров). Вставьте трамблёр в отверстие двигателя, удерживая бегунок и корпус в этом положении, после чего зафиксируйте его гайкой под ключ 13 мм.
Присоедините провода лампочки и включите зажигание поворотом ключа. Отпустите гайку крепления распределителя и медленно поворачивайте его за корпус, пока лампа не вспыхнет, указав на момент искрообразования. Снова закрепите трамблёр.
Выключите зажигание и убедитесь, что в данный момент контакты внутри распределителя разомкнуты. Возьмите щуп на 0,35 мм и проверьте зазор между ними, при необходимости откорректируйте его, ослабив отвёрткой винты крепления.

Метки надо совместить, поворачивая коленвал ключом

Зажигание считается выставленным правильно, если после установки крышки распределителя и подключения проводов вам удастся запустить двигатель, а дальше нужно настраивать угол опережения. Бесконтактная система устанавливается таким же образом, за исключением проверки зазора в контактной группе ввиду её отсутствия.

Метка на шестерёнке распредвала совмещается с приливом на корпусе

Важный момент. В большинстве случаев зажигание выставляется без снятия клапанной крышки, отчего положение метки на шестерёнке не видно. Вы все проделали по инструкции, но мотор не запускается. Значит, искра подаётся в 4-й цилиндр во время такта выпуска, а сжатие в этот момент происходит в первом цилиндре. Проблема решается просто:

снимите крышку трамблёра;
открутите гайку его крепления;
вытащите распределитель из гнезда, поверните бегунок ровно на 180° и вставьте элемент обратно;
прижмите юбку трамблёра гайкой и поставьте крышку.

Зачем нужна регулировка зажигания

В некоторых случаях, когда двигатель не запускается, потребуется регулировка зажигания. Конечно же, сначала нужно проверить исправность свечи и высоковольтного кабеля с колпачком.

Регулировать зажигание на двухтактном двигателе нужно для того, чтобы обеспечить своевременное воспламенение горючего в камере сгорания двигателя. Ниже приведена схема, из которой можно понять принцип работы ДВС.

Искра в свече должна появляться в момент сжатия топлива поршнем, когда он самую малость не доходит до верхней мертвой точки (ВМТ). Когда поршень проходит ВМТ, происходит возгорание топливной смеси, в результате чего поршень под действием энергии взрыва уходит вниз.

Поэтому, если по каким-либо причинам (в основном это происходит из-за смещения маховика на валу относительно его первоначального положения) возгорание топлива происходит раньше, чем поршень пройдет ВМТ, то он возвращается назад, а коленвал прокручивается в обратном направлении. Такое движение может повредить узел стартера, оборвать шнур запуска и т.д. В данном случае происходит раннее зажигание топлива.

Также может быть позднее зажигание на триммере: поршень после сжатия топлива, которое не воспламенилось, уходит вниз, и в этот момент появляется искра. В таком случае двигатель либо не будет запускаться, либо значительно потеряет мощность и будет плохо набирать обороты.

Но такие проблемы с ранним или поздним зажиганием на двухтактных ДВС встречаются довольно редко, поскольку маховик с магнитами установлен уже в правильном положении, которое идеально синхронизировано с движением поршня. К тому же, маховик зафиксирован на валу с помощью шпонки и гайки. Поэтому неправильная установка детали исключена.

Автомобили ВАЗ

Очень важно! Прежде чем снимать трамблер, если возникла такая необходимость, возьмите и мелом просто обозначьте то положение, в котором он был. Это существенно облегчит работу потом

Снять крышку трамблера.
Выставлять зажигание следует по первому или четвертому цилиндру. Для этого понадобится ключ на 13, вольтамперметр, свечной ключ. Хотя методика, как выставить зажигание, одинакова для любого цилиндра, как правило, делается это все-таки по примеру первого.
На крышке ГРМ имеются 3 планки- средняя, коротенькая и длинная. Короткая создает опережение на 10°, средняя — на 5°, длинная — без опережения.
Выкрутить у первого цилиндра свечу. Все свечи зажигания выкручивать не надо. Достаточно одной. Отверстие следует заткнуть резиновой пробкой (или хотя бы пальцем).
С помощью специального ключа провернуть коленчатый вал до начала такта сжатия в первом цилиндре. Индикатором того, что такт сжатия начался, будет вытолкнутая пробка.
Крутить столько, чтобы метка, расположенная на шкиве коленчатого вала, совместилась меткой на крышке. Для 92-го или 95-го бензина совмещать рекомендуется со средней меткой, а если 72-й и ниже, то совмещать рекомендуется с длинной.
Отжать защелки и снять крышку трамблера.
Провернуть коленвал так, чтобы наружный контакт ротора трамблера соответствовал первому цилиндру (последовательность: 1-3-4-2).
Вернуть обратно распределитель, но гайку до конца не затягивать.
Теперь можно заняться непосредственно вопросом о том, как отрегулировать зажигание.
С помощью вольтметра проверяем цепь: один конец подсоединить к «низковольтному» выводу, который дает катушка зажигания, второй — к «массе». Это нужно, прежде всего, для того, чтобы удостовериться, что проблемы не в проводах и сама катушка зажигания рабочая.
Включить зажигание. Не спеша провернуть распределитель так, чтобы напряжение вышло в ноль. Если оно нулевое, то делать ничего не требуется.
Потом проворачиваем распределитель, пока не появится напряжение в 12 В, и в этом положении уже затягиваем гайку. Это можно также проделать и с помощью 12-вольтовой лампочки. Тут направление тока не играет роли.
Выключить зажигание. Поставить крышку трамблера.

Завести двигатель, начать движение по прямой до 45 км/час.
Переключиться на четвертую передачу, резко прибавить газ. Через 2-3 секунды может возникнуть «биение» в виде хлопков, звона и т.п. Оно пропадет по мере разгона.
Если «биения» не прошли, значит, зажигание слишком «раннее», а если не появлялись вообще — «позднее». Следует еще раз отрегулировать зажигание. В случае раннего провернуть на половину деления по часовой стрелке, а если позднее, то против часовой.
Важный момент: когда все отрегулировано, запаситесь краской (или хотя бы мелом), чтобы пометить отрегулированное оптимальное местоположение.
Нельзя крутить шкив при снятом распределителе! Это приведет к полному сбиванию всех меток, и придется весь процесс «регулировать с нуля».

Из чего состоит трамблер

Такое устройство, как трамблер, включает в свой состав большое число разнообразных деталей. Рассматривать их назначение не входит в задачу данного материала, но ознакомиться, из каких узлов состоит трамблер, можно на приведенном ниже рисунке

Как видно из рисунка, трамблер состоит из нескольких самостоятельных узлов. И если назначение и принцип работы узла распределителя напряжения просты и понятны, то с работой других можно ознакомиться более подробно. Тем не менее, проверить, в каком состоянии находится высоковольтный распределитель и бегунок, желательно при каждом обслуживании авто.

Центробежный регулятор

Такое устройство определяет момент начала сгорания ТВС в цилиндрах двигателя. Как уже отмечалось, изначально искра появляется, когда поршень занимает положение ВМТ, именно под этот момент и настраивается первоначально трамблер. Однако необходимо учесть два момента:

Сгорание ТВС происходит с постоянной скоростью, начинаясь от свечи и затем распространяясь дальше по объему цилиндра. Горение происходит не мгновенно, а наибольшая эффективность работы бензинового ДВС достигается, когда поршень миновал ВМТ и пошел к НМТ (нижней мертвой точке). При работе мотора число оборотов коленвала меняется, его увеличение уменьшает время, необходимое на эффективное сгорание ТВС.

Для устранения этого противоречия и вводится понятие УОЗ, что подразумевает начало сгорания топлива до достижения ВМТ поршнем. Устройство, обеспечивающее формирование УОЗ – центробежный регулятор, показано на рисунке, он состоит из грузиков, соединенных пружинами, и пластины.

Его принцип работы основан на центробежной силе, увеличение оборотов коленвала вызывает расхождение грузиков, а через пластину – изменение положения кулачка и бегунка. Из-за этого размыкание контактов будет происходить раньше, а также вызовет более раннее появление высокого напряжения и искры. Воспламенение ТВС произойдет при положении поршня, не достигнувшем ВМТ, чем будет обеспечено эффективное его сгорание.

Подобную регулировку момента воспламенения ТВС имеет трамблер от разных производителей, в том числе и в автомобилях ВАЗ 2109, 2106, 2107, 2108.

Вакуумный регулятор

Подобное устройство предназначено для изменения УОЗ при изменении нагрузки мотора, определяемой положением дроссельной заслонки. Как это осуществляется, поможет понять рисунок:

Вакуумный регулятор является замкнутой полостью, разделенной диафрагмой. Одна из полостей соединена с карбюратором. Создаваемое в нем разрежение, зависящее от положения дроссельной заслонки, заставляет перемещаться диафрагму. Изменение ее положения через тягу передается на подвижный диск, что сказывается на положении кулачков прерывателя, корректирует время его срабатывания (раньше или позже), и соответственно, время воспламенения ТВС.

Таким образом, трамблер в зависимости от нагрузки на мотор, изменяет момент искрообразования, влияя на характеристики двигателя. Такая регулировка присутствует во всех автомобилях ВАЗ 2109, 2106, 2107, 2108, а совместная работа описанных регуляторов, способна обеспечить эффективную работу мотора во всем диапазоне нагрузок и числа оборотов коленвала.

Октан-корректор

Это устройство позволяет механически изменять УОЗ в зависимости от используемого топлива (октанового числа) или его качества. Увидеть корректор можно на приведенном рисунке.

Фактически, это две пластинки, одна установлена на трамблер и имеет стрелку, другая крепится на двигатель, и на ней нанесены риски. Меняя их положение по отношению между собой, можно механически установить нужный угол зажигания. Требуется это главным образом при использовании разных сортов бензина.

ТНВД размера WM

Рядный ТНВД размера (типа) MW был разработан для удовлетворения потребности в повышенном давлении. ТНВД MW является рядным ТНВД закрытого типа, а его пиковое давление впрыска ограничивается величиной 900 бар. Он также имеет корпус из легкого сплава и крепится к двигателю с помощью рамы, плоского основания или фланца.

Конструкция ТНВД MW заметно отличается от конструкции ТНВД типов А и М. Основная разница состоит в использовании плунжерной пары, включающей в себя гильзу (3), нагнетательный клапан и держатель нагнетательного клапана. Она собрана вне двигателя и вставлена сверху в корпус ТНВД. На ТНВД MW держатель нагнетательного клапана вкручен непосредственно в гильзу, которая выступает вверх. Предварительный ход регулируется с помощью регулировочных шайб, которые вставляются между корпусом и гильзой с клапаном в сборе. Регулировка однородной подачи отдельных плунжерных пар производится снаружи ТНВД поворотом плунжерных пар. Фланцы крепления плунжерных пар (1) для этой цели снабжены пазами.

Положение плунжера ТНВД остается неизменным, когда гильза в сборе с нагнетательным клапаном (2) поворачивается. ТНВД типа MW выпускается в версиях с числом гильз до 8 (8-цилиндровый) и подходит для различных способов крепления. Он работает на дизельном топливе, а смазка осуществляется через систему смазки двигателя.

Подробное руководство по настройке зажигания

Автомобилисты давно убедились в преимуществах электронного (бесконтактного) зажигания, которое лишено недостатков контактного, например, не нужно регулировать зазор в контактной группе. В данной статье мы рассмотрим, как отрегулировать по 1-му цилиндру.

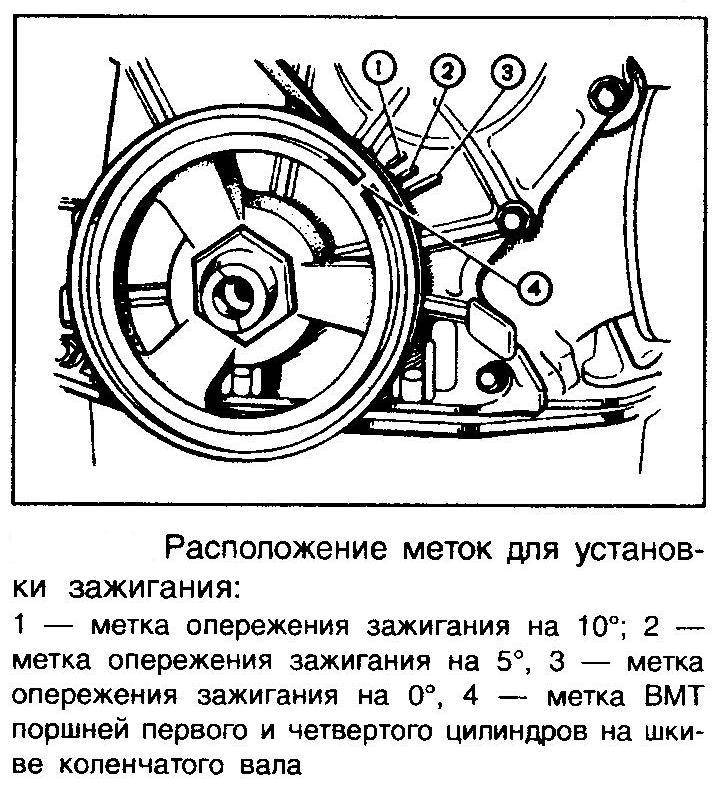

На крышке ГБЦ и шкиве коленвала есть метки и отливы.

По меткам можно настроить угол опережения зажигания:

первая метка, расположенная по ходу часовой стрелки, означает, что угол опережения зажигания 10°;
средняя метка предназначена для установки угла опережения равным 5°;
по самой короткой, последней метке, устанавливается угол опережения 0°: в этом случае смесь будет возгораться, когда поршень достигает верхней мертвой точки.

Совмещаются метки путем вращения коленчатого вала, либо за храповик, либо с помощью спецключа за гайку.

Инструменты и материалы

Для того, чтобы выполнить 2106, необходимо приготовить следующие инструменты:

ключ для выкручивания свечей;
спецключ для вращения коленвала;
ключ на «13»;
прибор для контроля: индикаторная лампочка на 12 В или вольтметр.

Этапы

Выставляется зажигание пошагово:

Мы выставили зажигание, теперь необходимо проверить, правильно ли выполнена настройка, выполнив следующие действия:

Проверку можно выполнить при движении машины. Сначала следует прогреть двигатель, а затем разогнать ее до скорости 40-50 км/ч. По достижении этой скорости переключаемся на четвертую скорость и проехать некоторое расстояние без ускорения.
Затем нужно резко нажать на педаль газа. Спустя 2-3 секунды после этого должна появиться детонация и звуки, напоминающие щелки пальцами. Звуки должны прекратиться по мере разгона автомобиля примерно через 5 км.
Если детонация не прошла, необходимо подкорректировать положение трамблера. Причина может быть в «раннем» зажигании. Если детонация не возникала, то причина может быть в «позднем» зажигании. Если «раннее», нужно повернуть распределитель вправо на один градус. При «позднем» — на один градус влево. Выполнять процедуру следует до тех пор, пока детонация не будет длиться 1-1,5 секунды.
Закончив регулировку, нужно на распределителе поставить краской черточку, показывающую положение метки со средней длиной по отношению к блоку цилиндров.
Далее необходимо поставить правильно трамблер. Сначала следует снова с помощью выкрученной свечи и закрытия пальцем отверстия установить первый цилиндр в ВМТ.
Далее, нужно совместить метку на коленвале с меткой на крышке привода ГРМ. Для этого следует поворачивать коленчатый вал по направлению часовой стрелки.
Демонтировав крышку с распределителя, необходимо установить бегунок. Его положение должно совпадать с воображаемой прямой от контакта на крышке первого цилиндра.
После всех действий ставим на место корпус трамблера. На этом настройка зажигания на автомобиле ВАЗ 2106 завершена.

Калибровка КамАЗ-740

На грузовых моделях 740 время впрыска определяется совместно с установкой топливного насоса высокого давления. Для этого требуются следующие действия:

кабину поднять до точки, где фиксирующее устройство издает щелчок;
шток маховика немного поднять и провернуть на девяносто градусов, затем поместить в особую выемку на оболочке;
открутить в нижней трети кабины болты и демонтировать щиток, защищающий от загрязнений;
сквозь зазор в маховике установить стальной стержень, сечением 10 мм, длиной не менее 400 мм;
провернуть коленвал по направлению слева направо до точки блокировки его движения;
оценить текущее размещение вала ТНВД, который расположен в блоке цилиндров вал коленчатый КАМАЗ ЕВРО-2 при выявленных неисправностях можно заменить);
совместить нулевую точку муфты привода с риской на фланце насоса, если муфта расположена рабочими отметками вверх. После этого зафиксировать крепежные болты;
повернуть коленвал, если размещение детали оказалось противоположным.

Завершающая стадия выставления зажигания — затяжка болтов на муфте привода и опускание посадочного паза. Далее следует монтаж защитной крышки.

Другие способы выставления зажигания

Кроме вышеописанного метода зажигание можно выставить с помощью стробоскопа. Стробоскоп — специальный прибор многофункционального назначения, способный выставить зажигание с повышенной точностью. Автовладельцу надо направить лучи от стробоскопа на необходимые метки, далее поставить двигатель КАМАЗ 65115 евро 2 на холостые обороты и наблюдать за ними. Образование искры в этом случае будет совпадать со вспышкой на стробоскопе. Это позволяет отследить текущее положение вращающихся механизмов.

Другой способ, разработанный мастерами-любителями, но заслуживающий внимания — использование лампочки на 12 В. Кроме самой лампочки потребуется патрон и провода, с помощью которых лампочку можно подключить непосредственно к питанию автомобиля. Лампочку надо присоединить к проводу, закрепленному к трамблеру одним концом, а другим к основной массе транспорта. Далее нужно повернуть трамблер в обратную сторону. Когда произойдет включение лампочки, процесс нужно остановить, зафиксировать требуемое положение корпуса и затянуть гайки. Обычная лампочка может помочь в настройке работы такого большого автомобиля, как КАМАЗ! Подобным образом происходит регулировка зажигания в КАМАЗ евро 2.

Схема устройства контактной системы батарейного зажигания:

Виды, устройство и принцип работы системы зажигания а) схема; б) положения ключа выключателя зажигания и стартера; 1 – рычажок прерывателя; 2 – подвижный контакт; 3 – неподвижный контакт; 4 — кулачок; 5 – прерыватель низкого напряжения; 6 — конденсатор; 7, 14, 23 – провода; 8 – выключатель зажигания; 9 – добавочный резистор; 10 – первичная обмотка; 11 – вторичная обмотка; 12 – катушка зажигания; 13 — магнитопровод; 15 – выключатель добавочного резистора; 16 — амперметр; 17 – аккумуляторная батарея (АКБ); 18 – выключатель электродом; 19 – ротор с электродом; 20 — распределитель; 21, 24 – подавительные резисторы; 25 – свеча зажигания; 26 – ключ выключателя зажигания.

Контактная система батарейного зажигания состоит изаккумуляторной батареи 17, катушки зажигания 12, прерывателя 5 низкого напряжения с конденсатором 6, распределителя импульсов высокого напряжения 20, свечей зажигания 25, выключателя зажигания 8, амперметра 16. Прерыватель 5 имеет два контактанеподвижный 3 соединенный с массой и подвижный 2, расположенный на рычажке 1 и соединенный с проводом 7 с первичной обмоткой 10 катушки зажигания. В прерывателе установлен вращающийся валик с кулачком 4, при помощи которого размыкаются контакты. В системе зажигания в качестве источника электрического тока используется генератор переменного тока.

При замыкании контактов прерывателя ток от АКБ проходит по первичной обмотке катушки зажигания, создавая вокруг нее магнитное поле.

Цепь низкого напряжения следующаяположительный вывод АКБ 17 – амперметр 16 – выключатель зажигания 8 добавочный резистор 9 – первичная обмотка 10 — провод 7 – подвижный контакт 2 – неподвижный контакт 3 – масса – выключатель 18 цепи АКБ – отрицательный вывод АКБ.

При размыкании контактов прерывателя обесточивается первичная обмотка катушки зажигания и резко уменьшается магнитное поле. Магнитный поток исчезающего поля пересекает витки вторичной и первичной обмоток, при этом индуктируется электродвижущая сила (ЭДС) высокого напряжения во вторичной и ЭДС самоиндукции в первичной обмотках. Возникающие во вторичной обмотке импульсы высокого напряжения подводятся к свечам зажигания в соответствии с порядком работы цилиндров двигателя. Вращающийся ротор 19 своим электродом распределяет импульсы высокого напряжения по электродам крышки распределителя. Частота вращения ротора в 2 раза меньше частоты вращения коленчатого вала и, таким образом, совпадает с частотой вращения кулачка прерывателя.

Положение пластины ротора напротив каждого из электродов крышки распределителя соответствует разомкнутому состоянию контактов прерывателя.

Цепь высокого напряжениявторичная обмотка11 – провод 14 высокого напряжения – подавительный резистор 21 – электрод ротора 19 – один из электродов крышки распределителя 20 – провод 23 — подавительный резистор 24 – свеча зажигания 25 – центральный электрод свечи – боковой электрод свечи – масса – выключатель 18 цепи АКБ – отрицательный вывод АКБ 17 – положительный вывод АКБ 17 – амперметр 16 — выключатель зажигания 8 – добавочный резистор 9 – первичная обмотка 10 – вторичная обмотка катушки зажигания 12.

В первичной обмотке ток самоиндукции возникает при замыкании контактов прерывателя. Ток самоиндукции замедляет процесс исчезновения тока в первичной обмотке, нежелательно, так как при размыкании контактов увеличивается период искрообразования между ними, снижаются эффективность и надежность системы зажигания. Параллельно контактам прерывателя включен конденсатор 6. В момент размыкания цепи низкого напряжения конденсатор заряжается током самоиндукции, а затем при разомкнутых контактах разряжается через первичную обмотку.

Выключатель зажигания 8 необходим для остановки работающего двигателя размыканием первичной обмотки катушки зажигания. Он нужен и для включения зажигания перед пуском двигателя. Ключ 26 выключателя зажигания может занимать четыре положения 0 – зажигания выключено; 1 – зажигание включено; 2 – включены зажигание и стартер; 3 – подведено питание к радиоприемнику. В положении 0 ключ можно вставить и вынуть из замка зажигания. После пуска двигателя ключ выключателя зажигания переводят в положение 1.

Выключатель 18 цепи АКБ нужен для отключения батареи от массы при выполнении электротехнических работ и для остановки автомобиля на длительное время. Выключатель 18 защищает электрооборудование от короткого замыкания или от пожара при неисправной проводке, а также позволяет отключить батарею от всех потребителей электрической энергии, непосредственно не отсоединяя провода, отходящие от нее. В этом случае остается включенным аварийное освещение – плафон кабины и розетка переносной лампы.
