Проверка подвески своими руками: что нужно знать

Способы диагностики

Проверка стоек амортизаторов на работоспособность может осуществляться различными способами.

На ходу

Проанализировать, как движется автомобиль, – самый простой вариант

Потребуется дальнейшее тестирование, чтобы определить, в чем конкретно проблема, однако важно, что так можно выявить само ее наличие

Так, при неисправном демпфирующем устройстве будут раздаваться стуки, движение станет неровным, особенно сильно автомобиль будет раскачиваться на высокой скорости. Для достоверности можно устроить небольшой тест вождения в экстремальных условиях: прямолинейная езда окажется проблематичной, машина будет слабо держать поворот, а во время остановки может «клюнуть носом» и пройти значительный тормозной путь.

Визуальный осмотр

Амортизаторы расположены возле пружин – либо с ними в сборе – за колесом. Осмотр эффективен в случае с масляным устройством, поскольку если оно пробито, будут заметны потеки и следы смазки. При их наличии следует проверить штоки. Для этого машину устанавливают на подъемник, а если его нет, поднимают нужную сторону с помощью домкрата. Полностью исправный шток чист до блеска, если есть ржавчина, коррозия или погнутости, он вышел из строя.

Также надо осмотреть протектор. Неравномерный износ будет свидетельствовать о неполадках в работе демпфирующего устройства.

Визуальная проверка позволяет выявить не все неисправности, ведь многие из них заключаются в износе внутренних элементов механизма и не всегда проявляют себя протеканием масла. Стоит дополнительно прибегнуть и к другим методам.

Механическое воздействие

Еще один вариант того, как проверить амортизаторы на машине, ничего не демонтируя, предполагает раскачку руками. Легковую машину располагают на ровной площадке и, упершись руками, поочередно раскачивают крылья сильными резкими движениями, а затем контролируют количество инерционных скачков. Один-два являются нормой, большее число говорит о том, что механизм вышел из строя.

Можно действовать несколько иначе: надавить на крыло медленно, задействуя массу всего тела, а затем, когда подвеска сожмется, резким движением убрать усилие. Если все в порядке,кузов вернется в изначальное положение плавно, даже с легкой задержкой в доли секунды.

Следует учитывать, что таким образом можно выявить только полную неисправность, но не мелкие неполадки. Также случаются ситуации, когда заклинивает шток и авто не раскачивается.

Диагностика с разборкой

Демонтаж является более надежным методом и позволяет точнее установить, какой конкретно элемент поврежден.

После извлечения устройство устанавливается на земле под прямым углом. Чтобы проверить задние амортизаторы, нижний кронштейн удерживают ногами, а руками сначала тянут верхний шток, потом надавливают вниз. При исправном механизме будет значительное сопротивление, если же шток «ходит» свободно и все действия можно выполнить одной рукой без особого труда, необходим ремонт или замена. Проверить передние амортизаторы следует по тому же принципу.

Проверка с использованием вибростенда

Стенд позволяет проверить стойки амортизатора полностью и одновременно с этим продиагностировать систему торможения. Могут проводиться следующие тесты:

  1. Шок-тест заключается в том, что диагностируемую ось приподнимают, после чего резко опускают, а приборы при этом фиксируют показатели и сравнивают их с заводскими.
  2. Часть приборов крепится к крылу, а часть размещается на полу радом с автомобилем, кузов раскачивают, и в это время происходят замеры амплитуды. Результаты сверяются с рекомендованными показателями.
  3. С помощью платформы для стремительного торможения проверяется нагрузка на прибор.

Нужно отметить, что первые два метода эффективнее последнего.

Проверка при покупке

Желательно проверять еще в магазине, отвечает ли новый механизм простейшим нормам. Снаружи он должен быть чистым, без следов масла, на корпусе и штоке недопустимы неровности и механические повреждения

Следует обратить внимание на качество резьбы и удостовериться, что маркировка соответствует параметрам, указанным в каталоге. Также рекомендуется сверить размеры нового устройства с тем, что уже используется на машине – разница не должна превышать 5 мм

Измерить элементы можно штангенциркулем с рулеткой.

Испытать работоспособность можно несколько раз сжав и разжав механизм. Требуемое для этого усилия должно быть одинаковым каждый раз, при этом толчки и заедания не допускаются.

Можно ли ездить если потёк амортизатор?

На автомобильных форумах активно обсуждается вопро: «Потек амортизатор – можно ли ездить?». Выше мы уже писали о том, что какое-то время на машине с потекшим амортизатором отъездить еще можно, но в скором времени он все равно “умрет”.

Многие горе-водители ездят с убитыми амортизаторами до тех пор, пока ходовая часть автомобиля окончательно не развалится. Такая езда опасна и разорительна в силу целого ряда возможных последствий.

Судите сами: то ли вся конструкция подвески за один раз погасит толчок, равномерно распределив энергию удара, то ли связка деталей будет биться в судорогах по несколько раз при проезде машины по каждой неровности.

Поэтому при ухудшении устойчивости авто, при частых срабатываниях подвески до упора, и тем более при появлении стуков на неровностях, немедленно проверяйте ходовую и заменяйте изношенные амортизаторы.

Следует признать, что, к сожалению, амортизаторы на наших дорогах – это расходный материал, который редко выдерживает более 50-60 тыс. км. пробега. Поэтому наш совет – никогда не экономьте на том, что касается безопасности движения!

Диагностика подвески на вибростенде – что это такое

Поломки подвески автомобиля могут стать причиной серьезных неприятностей. Авто может пойти в занос при прохождении поворота и спровоцировать аварию. Неисправность ходовой части не возникает на «ровном месте». Ее детали изнашиваются постепенно, а степень такого износа можно выявить в ходе диагностики. Как известно, болезни проще предотвратить, чем лечить. Такое же утверждение будет справедливым и в отношении неисправностей подвески

Именно поэтому очень важно периодически проводить проверку.

Конструкция вибростенда для диагностики подвески включает раскачивающую платформу, которая имеет специальные датчики, подключенные к компьютеру. Когда площадка, на которой установлен автомобиль, раскачивается, датчики считывают информацию об отклонениях подвески и передают ее компьютерной программе. После этого система сравнивает полученные данные со стандартными значениями.

Для каждой модели машины существуют свои стандарты работы ходовой части, поэтому предварительно нужно правильно настроить систему. Диагностика подвески на стенде недоступна для автомобилей, которые не оснащены электронной системой управления. Такая проверка может проводиться только для современных машин с бортовым компьютером.

Компьютерная диагностика подвески – достаточно сложный процесс. Вибрация платформы, на которую устанавливается диагностируемый автомобиль, необходима для того, чтобы создать такие условия работы ходовой части, которые бы максимально совпадали с реальными процессами, происходящими в процессе езды по сложной дороге. Платформа создает колебания в диапазоне 0–25 Гц, которые постепенно возрастают. При этом замеряется динамический вес каждого колеса. Этот показатель сравнивается со стандартным.

При исправной подвеске будет наблюдаться меньшее значение динамического или статического веса. В ходе диагностики последовательно проводят проверку передней и задней оси.

Диагностика подвески автомобиля на вибростенде позволяет проверить работу следующих элементов:

  • сайлентблоков;
  • амортизаторов;
  • пружин;
  • рычагов;
  • тормозных колодок;
  • рулевых наконечников;
  • ступичных подшипников;
  • шаровых опор;

Эти детали ходовой части принимают на себя основную нагрузку при движении автомобиля. Вибростенд позволяет создавать имитацию, в том числе и боковое качание. Иногда во время раскачивания автомобиля могут быть слышны стуки, которые не относятся к подвеске машины. Стенд не сможет точно указать причину их появления, но станет индикатором наличия неисправности и даст старт дальнейшей проверке машины.

Часто автовладельцы недовольны итогами компьютерной диагностики подвески на стенде. Многие механики категорически не признают такое оборудование и предпочитают «по старинке» использовать монтировку для диагностирования деталей «ходовки» или раскачивают машину руками. Чем вызвано такое отношение к диагностике подвески на вибростенде? Оказывается, результаты такой проверки зависят от ряда факторов. Если мастер-диагност не будет их учитывать, то результаты диагностики будут недостоверными.

К примеру, неточные результаты проверки ходовой могут быть обусловлены включенной передачей КПП

ВАЖНО: при проведении диагностики подвески на вибростенде рычаг коробки передач должен быть установлен в нейтральное положение.. Недостоверные результаты проверки ходовой на стенде можно получить из-за неправильно накачанных шин

Наиболее часто встречающаяся ошибка мастеров-диагностов связана с неверно выбранной модификацией автомобиля. В результате компьютер будет сравнивать результаты проверки ходовой с заводскими настройками другой модели авто.

Недостоверные результаты проверки ходовой на стенде можно получить из-за неправильно накачанных шин. Наиболее часто встречающаяся ошибка мастеров-диагностов связана с неверно выбранной модификацией автомобиля. В результате компьютер будет сравнивать результаты проверки ходовой с заводскими настройками другой модели авто.

Чтобы получить точные результаты, диагностика подвески на стенде должна проводиться только опытными специалистами.

Алгоритм проверки своими силами

При эксплуатации авто в некоторых случаях у владельца возникают сомнения в исправности передних или задних амортизаторов. Несмотря на различие их видов, способы проверки являются идентичными. Для диагностики масляного, газового или газо-масляного элемента не требуется демонтаж.

Осмотр

Для визуальной проверки понадобится смотровая яма, подъемник или эстакада. Кроме того, пригодится фонарь или переносная лампа.

В ходе внимательного обследования следует обращать особое внимание на следующие признаки:

  • следы ржавчины на корпусе;
  • видимые процессы коррозии на открытых участках штока, которые могут свидетельствовать о критическом износе сальника;
  • масляные пятна на корпусе.

При обнаружении на корпусе следов масла рекомендуется удалить их с помощью чистой тряпки. Через несколько дней повторно осмотреть данные участки. Если ситуация повторится, то стойки нужно менять. С другой стороны, отсутствие следов ржавчины или масла на корпусе или штоке амортизатора не гарантируют его исправность. Поэтому целесообразно использовать дополнительные методы.

Раскачка

Такой вариант проверки отличается простотой. В то же время он дает достаточно информации о техническом состоянии стоек. Для проверки нужно надавить на крыло в области колеса спереди или сзади машины для ее раскачивания вверх и вниз. В норме кузов возвращается в исходное положение максимально плавно. При исправном амортизаторе происходит всего лишь 1-2 качания, поскольку устройство без проблем «гасит» колебания.

Такая диагностика показывает уже сильно изношенные стойки, поэтому небольшие проблемы не всегда удается выявить.

Нагрев

Этот метод заключается в проверке степени нагрева амортизаторов. Здесь главным требованием можно считать необходимость быстрых действий автомобилиста, который не должен допускать естественного охлаждения стойки.

Сама процедура заключается в том, чтобы проверить каждый амортизатор руками после езды. Исправная стойка должна нагреваться. Если этого не происходит, то вполне обоснованно можно подозревать выход из строя устройства.

В движении

Здесь выявить источник проблемы можно по косвенным признакам при езде, поэтому важно не снижать концентрацию внимания. Ориентироваться нужно на следующие симптомы:

Ориентироваться нужно на следующие симптомы:

  • заметное ухудшение управляемости автомобиля, снижение чувствительности руля;
  • непривычное прыгание по ямам, кочкам при выезде на дорогу;
  • раскачивание в разные стороны кузова авто при езде по неровной поверхности;
  • дребезжание, стук элементов подвески во время движения.

Для диагностики нужно разогнаться, а затем резко затормозить. Кроме того, делать проверку можно при движении по ровной дороге со средней скоростью. Таким образом, описанные выше простые действия помогут на первых этапах выявить поломки стоек.

Рекомендации

Для нормальной работы подвески и своевременного выявления неисправностей необходимо проводить диагностику раз в 6 месяцев. При агрессивной манере вождения этот срок сокращается.

Для облегчения проведения диагностики подвески соблюдают несколько правил:

  1. Организовывают дополнительное освещение. Так удается рассмотреть все части. Чтобы освободить обе руки, фонарь подвешивают или устанавливают на поверхность.
  2. Загрязнения с элементов подвески могут попасть в глаза. В целях безопасности используют индивидуальные средства защиты (очки, перчатки и т. д.).
  3. После поднятия транспортного средства на домкрате устанавливают специализированный упоры.
  4. Перед осмотром эластичных элементов очищают их от загрязнений. Так удается тщательно осмотреть поверхность на предмет повреждений.

Автомобилист может провести диагностику подвески автомобиля в бытовых условиях. Для этого не требуется наличия специализированного оборудования и приспособлений. Несколько простых правил помогают облегчить процедуру.

Смотрите в видео о проверке подвески автомобиля, диагностике своими руками:

Проверка пневмоподвески

Это неотъемлемый комплекс диагностических процедур, если речь идёт об обслуживании современных полноразмерных внедорожников или бизнес-седанов. Задача мастеров – проверить целостность пневморукавов, которые испытывают серьёзную нагрузку в повседневной эксплуатации. Рукава производятся из жёсткого, но эластичного материала; периодически их пробивает. Если нельзя активировать диагностическое положение для подвески, то это намёк на неисправность. Также на проблему может указывать шипящий звук и самопроизвольное изменение клиренса вне зависимости от заданного режима.

Тест-драйв

Любая проверка ходовой части начинается в движении. Откройте окно, чтобы точнее определить, откуда доносятся посторонние звуки. Наблюдайте за поведением авто на дороге. Должны отсутствовать рысканье, чрезмерное раскачивание на волнистых участках дорожного полотна и крены в поворотах

Обязательно обратите внимание на работу тормозной системы

На скорости 20-30 км/час покрутите рулем в разные стороны. Появление щелчков либо треска будет свидетельствовать о неисправности ШРУСа или опорного подшипника. При статичном осмотре эту неисправность выявить невозможно.

Чтобы провести полноценный осмотр, вам потребует подъемник и помощник. Для проверки ступичных подшипников можно использовать домкрат. Неудобство в том, что вам придется поддомкрачивать каждое колесо. Из инструмента вам потребуется: ломик, монтировка либо обычный кусок прочной трубы, фонарик. Не забудьте о перчатках.

Проверка на земле

Попросите помощника резкими движениями с малой амплитудой подергать за руль. Сами в этот момент слушайте, не исходят ли от рулевой рейки стуки. Если есть возможность, подергайте за рычаги рулевой рейки автомобиля. Не должно быть люфта в вертикальном направлении. Обратное будет свидетельствовать о разбитых втулках в рейке либо изношенной направляющей рулевых тяг.

Для последующей экспресс диагностики нужно:

  • попросить помощника на заглушенной машине поворачивать руль в обе стороны до упора. Сами в этот положите руку на стакан в месте расположения опоры. Если вы почувствуете вибрации, услышите хруст в момент поворота рулевого колеса – «кончился» поворотный подшипник автомобиля. Также выявить это можно, положив руку на пружину. В момент поворота колеса она не должна «скакать» либо вибрировать, а само поворотное движение должно проходить плавно;
  • выверните руль до упора в какую-либо из сторон. Осмотрите пыльник ШРУСов. Он должен быть без следов смазки и надорванностей. Изогнувшись, в таком положении можно осмотреть пыльники шаровой, рулевых наконечников;
  • осмотрите видимый контур тормозной магистрали. На трубках не должно быть мест глубокой коррозий, тормозные шланги должны быть без надорванностей;
  • раскачайте каждую из сторон автомобиля. Исправный амортизатор будет возвращать гасить колебание за 1 движение. В обратном случае машина по инерции будет качаться еще несколько раз. Совершите осмотр штока амортизатора на предмет подтеков и масляных запотеваний. Подобный дефект свидетельствует о негерметичности сальника.

Компьютерная диагностика ходовой автомобилей

В современных авто много электроники, при наличии которой полноценная проверка без специального программного обеспечения невозможна. Детально обследовать машину на поломки осуществляется при помощи компьютера. К подобному тестированию нужно прибегать в следующих ситуациях:

  • индикатор показывает ошибку;
  • неполадки проявляются при движении и торможении машины;
  • необходимо обновление прошивки узлов (если не делать этого своевременно, снижается эффективность работы системы).

Специалисты техцентров рекомендуют проводить профилактику каждый год и перед покупкой б/у транспортного средства.

Как самому проверить подвеску

Сразу отметим, что для проведения диагностики ходовой не требуется специального инструмента. Главное, получить доступ к нижней части автомобиля, снять защиту поддона двигателя для удобства (при ее наличии) и обеспечить качественное освещение (переносная лампа, мощный фонарик и т.д.). Также потребуется небольшая монтировка и, в некоторых случаях, домкрат.

Еще нужен подъемник или гараж с ямой, так как диагностика подвески без ямы или на эстакаде без вывешивания колес может быть исключительно поверхностной. По этой причине в рамках данной статьи мы не будем отдельно рассматривать, как проверить подвеску без ямы.

Передняя подвеска

Итак, диагностика ходовой части и передней подвески начинается с проверки верхних опор стоек. Поднимать автомобиль не следует, подвеска должна быть нагруженной
Обращать внимание нужно на зазор между чашкой и кузовом. Если зазор большой (около 1.5 см), это указывает на необходимость замены верхних подушек.
Также машину нужно раскачать
Если кузов делает больше двух раскачиваний, в этом случае амортизаторы пришли в негодность и их нужно менять (помните, замена выполняется парой на одной оси).
Дальше машину поднимают на подъемнике или на домкрате, после чего осматривают амортизаторы. Не должно быть видно явных подтеков или повреждений пыльников и штока. Далее нужно взяться за вывешенное колесо и покачать его вправо и влево, а также вверх и вниз.
Если слышны стуки, это указывает на возможные проблемы с рулевой тягой или наконечником тяги. Чтобы точнее определить причину, нужно пригласить помощника, который возьмется за тягу в момент раскачивания колеса и определит место люфта.
Также посторонние звуки при раскачке вверх и вниз укажут на износ шаровой опоры. Кстати, даже если стука нет, это еще не значит, что шаровая в норме. Ее также проверяют монтировкой. Как это сделать, рассмотрим ниже.
Следующий шаг – вращать колесо, чтобы определить состояние ступичного подшипника. Появление гула или скрежета, постукивания при качении также говорят о проблемах с подшипником ступицы. Можно сильно раскрутить колесо и взяться за пружину. Вибрации на пружине также являются признаком неисправного подшипника.
Дальше при помощи монтировки нужно проверить сайлентблоки рычагов. Оптимально выполнять проверку на подъемнике, так как на домкрате делать такую работу сложнее. Нужно двигать сайленты в продольном и в поперечном направлении, опираясь на подрамник. Всего сайлентблоков по паре на рычаг, сильный люфт укажет на необходимость замены сайлентблока. Теперь снова проверим шаровую опору. Если руками покачать рычаг возле опоры вверх и вниз, на износ укажет сильный люфт. Также можно вставить монтировку между кулаком и рычагом и покачать. Если все в норме, не должно быть замечено наличие люфта.
Не лишним будет проверить и рулевую рейку. Для диагностики нужно взяться за тягу и расшатать ее вверх и вниз. Люфтов и стуков быть не должно

При этом важно помнить, что даже если стуков нет, с рейкой могут быть связаны скрытые проблемы. Так или иначе, люфт укажет на необходимость обязательного ремонта.
Чтобы проверить стабилизатор поперечной устойчивости, обращать внимание нужно на его втулки

Для диагностики монтировку вставляют между подрамником и стабилизатором возле втулки и активно качают соединение. Также нужно осмотреть сами втулки. Изменение формы или явные дефекты укажут на то, что стабилизатор будет болтаться.
Также важно проверить крепления стаба в рычагах. Для этого нужно монтировкой раскачать болты. В случае, когда есть люфт болтов, нужно менять крепежи. Завершает список проверка стоек стабилизатора. Если сломалась стойка, это однозначно замена. Если же поломки нет, меняют только втулки стоек стабилизатора.
Завершает диагностику в рамках проверки передней подвески автомобиля нижняя подушка двигателя. Также важно уделить внимание осмотру других элементов конструкции, которые могут выходить из строя в зависимости от конкретной модели автомобиля. Важно, чтобы все резиновые части не имели разрывов и других дефектов, а также не ощущалось заметных люфтов и стуков.

Как проверить самому?

Не зная, почему стучит передняя и задняя подвеска на мелких кочках, необходимо произвести диагностику. Для этого вовсе не обязательно ехать на станцию технического обслуживания. Процедуру можно осуществить самостоятельно, используя подручные средства.


Диагностика подвески сайлентблоки

Для проверки целостности сайлентблоков требуется монтировка. Она используется как плечо и помогает определить наличие люфтов. Если они будут выявлены, устранить проблему можно исключительно заменой резинотехнических изделий на новые. Осуществить эту процедуру можно на прессе или в тисках, предварительно очистив и смазав посадочное место, чтобы снизить трение.

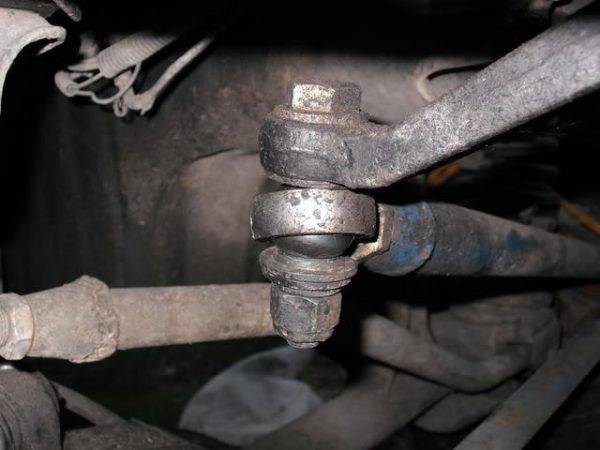

Проверяем рулевые наконечники в домашних условиях

Далеко не все автомобилисты знают, как проверить шаровую и рулевой наконечник. Для этого необходимо:

  1. Вывесить колесо автомобиля, из-под которого издается стук.
  2. Без вращения диска попробовать расшатать его в разные стороны, осуществляя проверку в двух плоскостях. Для этого следует взять колесо с двух противоположных сторон и попытаться сдвинуть его вдоль продольной оси.
  3. При неисправности опор и наконечников будет обнажен ощутимый люфт.

Изношенные передние и задние пружины обнаружить достаточно просто. На это указывает уровень посадки машины. Просевшие пружины даже при малейшей нагрузке садятся еще ниже. Сломанный элемент подвески при движении издает соответствующий звук.


Уровень посадки автомобиля показывает на просевшие пружины

Очень часто стук дают амортизаторы. Особенно на неровной дороге, когда колесо попадает в яму. Для определения этого достаточно надавить всем весом на капот или крыло в районе стойки.


На ухабах амортизаторы стучатЕсли амортизатор исправен, то автомобиль без посторонних звуков вернется в верхнее положение. Если есть какой-то дефект, будет слышен скрип и движение рывками.

Стопорная гайка, которая раскрутилась – это еще одна причина постороннего звука в подвеске. На это указывает раскачивание автомобиля при движении и ухудшение управляемости. Ее сложно выявить, так как посторонние звуки возникают хаотически. Гайки амортизатора следует протянуть, иначе это может стать причиной потери контроля над автомобилем.
