РХХ ВАЗ 2114: датчик холостого хода, проверка и замена регулятора холостого хода

Неисправности

Особенность работы датчика холостого хода заключается в том, что невозможно отследить возникновение неисправности за счет работы бортового компьютера. Система не распознает поломку, потому приходится все делать вручную.

Есть несколько характерных признаков, которые могут подсказать вам о возникших проблемах с датчиком ХХ:

• Автомобиль часто глохнет при работе на холостых оборотах;
• Возникает такое явление как плавающие обороты;
• Отсутствуют при запуске холодного двигателя повышенные обороты;
• Если выключается передача, двигатель способен самопроизвольно заглохнуть.

Есть и несколько ошибок на бортовом компьютере, но полагаться сугубо на них не стоит.

Код ошибки

Что означает

Низкие обороты холостого хода

Повышенные обороты холостого хода

Многие путают признаки поломки РХХ с датчиком положения дроссельной заслонки. Симптоматика действительно во многом похожа. Но суть в том, что бортовой компьютер сигнализирует о поломке датчика положения, а вот относительно РХХ он молчит.

Способы диагностики

Прежде чем приступать к замене, рекомендуем действительно убедиться, что причиной всех проблем с вашим ВАЗ 2114 выступает именно неисправный РХХ. Для этого существует два основных способа проверки состояния устройства.

Изучите оба, чтобы понять, какой вариант диагностики подходит больше вам.

Первый способ

1. Обзаведитесь тестером, если ранее у вас его не было.
2. Отключите ДХХ от колодки с проводами.
3. Если у вас двигатель объемом 1,6 литра, тогда обязательно отсоедините крепежи дроссельного узла и сдвиньте его от ресивера примерно на 1 сантиметр.
4. С помощью вольтметра проверьте, поступает ли напряжение на регулятор. Минус подключается к массе, а плюс идет на колодку — используйте выводы A-D.
5. На включенном зажигании тестер должен показывать минимум 12 Вт.
6. Если напряжение отсутствует, тогда в цепи питания или электрическом блоке автомобиля имеются проблемы.
7. Если напряжение есть, но оно значительно меньше 12Вт, тогда это говорит о низком уровне заряда вашего аккумулятора. Обязательно подзарядите батарею.
8. Проверив цепь на предмет эффективной работы, приступайте к изучению самого ДХХ. На данном этапе зажигание отключается.
9. По очереди подключайте клеммы к тестеру к парам А-В и C-D. Нормальный показатель сопротивление должен быть примерно 53 Ом.
10. Поменяйте пары на A-C и B-D. При их замерах сопротивление должно оказаться бесконечно большим.

Если проверка показывает, что показания не соответствуют нормам, тогда можно предпринять несколько действий:

• Прочистите контакты, дроссельную заслонку, конусовидную иглу и прочие элементы датчика с помощью карбюраторного очистителя. Его отыскать не сложно, и он дешевле, чем специализированные очистители;
• Если есть возможность, попробуйте отремонтировать РХХ;
• При невозможности выполнить ремонт, проведите замену старого датчика на новый регулятор.

Неисправный датчик

Второй способ

Для этого варианта проверки вам потребуется простейший тестер, который легко можно изготовить своими руками. Предлагаем соответствующую видео инструкцию

Теперь действуем следующим образом.

1. Открутите крепежные винты регулятора и извлеките его с посадочного места. Расположение ДХХ вам уже прекрасно известно.
2. Отсоедините регулятор от основной колодки, и приложите палец правой руки. Причем указательный. Не нужно прикладывать большое усилие и создавать набор.
3. Нюанс прикладывания пальца заключается в особенностях самого регулятора, на конце которого располагается конусовидная игла.
4. Если двигатель перестает работать, то при исправном РХХ игла выходит полностью.
5. Палец позволит вам ощутить небольшой толчок при включении зажигания.
6. Если этот толчок отсутствует, тогда устройство вышло из строя.

Максимальным расстоянием от выступающей головки штока до фланца является 23 миллиметра

Покупая новый РХХ, обязательно примите во внимание данный факт

Вопрос выбора

При проверке датчика удалось выяснить, что устройство вышло из строя и нуждается в замене. Но что на его место выбрать?

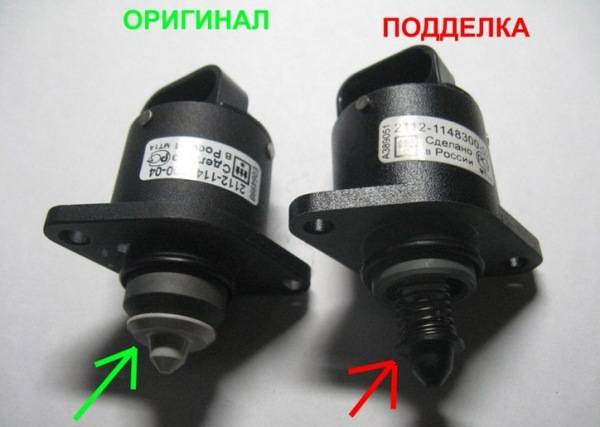

Сегодня особым спросом для ВАЗ 2114 пользуются два типа устройства от разных производителей — ОМЕГА и КЗТА.

В случае с ОМЕГА обращайте внимание на номер 2112-114830. Если же решили выбрать КЗТА, тогда подходящий вам вариант имеет каталожный номер 2112-1148300-04

Последние две цифры могут быть другими, и это очень важный момент. Если номер вашего РХХ заканчивается на 01, менять его на 03 не стоит, иначе вы просто зря потратите деньги. Устройство заменяется на аналогичное или с последующим номером — 01 меняют на 01 или 02 и т.д.

Стоимость РХХ составляет в районе 300-400 рублей, в зависимости от региона и конкретного магазина. Будьте внимательны, поскольку сейчас на рынке присутствует внушительное количество подделок.

Описание РХХ

Что представляет собой РХХ в «Четырке» с инжектором, какие признаки неисправности для него характерны, где находится устройство? Ответы на эти вопросы с фото и видео вы найдете ниже, для начала рекомендуем ознакомиться с основной информацией касательно этого регулятора.

Место установки и назначение

В автомобилях ВАЗ 2114 и ВАЗ 2115 регулятор ХХ — это устройство, предназначение которого заключается в стабилизации оборотов силового агрегата на холостом ходу. РХХ используется для регулировки объема воздушного потока, подающегося в топливную систему при закрытом дросселе. Соответственно, осуществляется автоматическая настройки числа оборотов мотора. Данный регулятор располагается на корпусе дроссельного устройства. Фиксируется в посадочном месте девайс при помощи двух болтов.

Принцип действия

При повороте ключа и включении зажигания на шток на РХХ до конца выдвигается, в результате чего упирается в калибровочное отверстие на дроссельной магистрали. После этого регулятор начинает отсчитывать шаги и возвращает клапан в начальное состояние. Непосредственно положение исходного клапана зависит от прошивки блока управления ВАЗ. Например, в авто с блоком управления Январь 5.1 на полностью прогретом моторе количество шагов составляет 120, а в Бош — около 50.

Когда силовой агрегат прогрет, в момент регулировки РХХ располагается на отметке около 30-50 шагов. Когда количество шагов повышается либо уменьшается, то объем воздушного потока, который проходит через технологическое отверстие, регулярно меняется. Когда шток вытягивается, количество оборотов растет, а когда втягивается — падает. Ход штока составляет около 250 шагов. В мотор подается определенный объем воздуха, который нужен для оптимального функционирования силового агрегата.

Количество подающегося воздуха регулируется расходомером — ДМРВ — в соответствии с объемом управляющий модуль подает определенный объем топлива в мотор через форсунки. Это обеспечивает оптимальное соотношение воздуха и топлива при формировании горючей смеси. Если мотор не прогрет, то управляющий модуль увеличивает число оборотов благодаря РХХ, что позволяет использовать автомобиль для езды без прогрева ДВС.

Какой регулятор подходит на ВАЗ 2114 и 2115?

Что касается наиболее подходящего регулятора для «Четырки» и «Пятнашки», то судя по отзывам, самым оптимальным вариантом являются РХХ Омега. Каталожный номер этих устройств — 2112-114830. Кроме того, на практике хорошо себя зарекомендовали устройства от производителя КЗТА, номер — 2112-1148300-04

При покупке обязательно обратите внимание на метку (в данном случае 04, но также выпускаются РХХ с метками 01, 02, 03) на старом и новом регуляторе — они должны соответствовать

Если метки не будут соответствовать, то регулятор работать не сможет. Можно использовать 01 вместо 03, а также 02 вместо 04 и наоборот. Покупая регулятор, необходимо измерить расстояние от головки штока до фланца — оно должно составлять не больше 2.3 см. Как отличить подделку РХХ от оригинала — узнайте из видео, опубликованного каналом AutoLife.

Возможные неисправности и способы их устранения

По каким симптомам можно понять, что устройство вышло из строя:

• количество оборотов двигателя не контролируется — оно может самопроизвольно повышаться и понижаться;
• силовой агрегат может произвольно заглохнуть без причины на холостых оборотах;
• на холодном двигателе водитель не может увеличить число оборотов;
• когда включается дополнительное оборудование — оптика, отопитель, дворники — существенно падают обороты мотора, в частности, если автомобиль движется на холостых;
• обороты силового агрегата могут быть повышенными, это обусловлено выработкой конуса датчика.

При появлении проблем в работе РХХ устройство подлежит очистке либо замене.

Признаки неисправности РХХ ВАЗ 2114

Наглядный пример разбор датчика

О возникновении неисправностей в работе регулятора должен сообщать бортовой компьютер авто. В таком случае на дисплее может высветиться одна из ошибок:

• 0507 – большие обороты на холостом ходу.
• 0506 – малые обороты на холостом ходу.
• 0505 – ошибка РХХ.

Но самыми явными признаками неисправности могут стать внешние признаки устройства:

• При небольшом нажатии на газ обороты двигателя сильно «гуляют» или двигатель глохнет.
• Если при движении установить ручку переключения передач в нейтральное положение, мотор выключается.
• Двигатель запускается, а обороты увеличить невозможно.
• На непрогретом двигателе, если включить дополнительное оборудование, обороты резко падают.

Обнаружив один из этих симптомов, вначале нужно проверить работоспособность РХХ, прежде чем в спешке менять его. Сделать это очень просто:

1. Нужно снять устройство, открутив два болта;
2. Подключить разъемы к клеммам регулятора, и легонько приложить палец на конец иглы, без нажима!

При выключении зажигания, прибор должен полностью выдвинуть свою иглу. Если так и произошло – регулятор исправен, если нет, устройство необходимо заменить.

Еще один способ проверить работоспособность РХХ – измерить сопротивление его обмоток, которое должно составлять 53 Ома. Если показатели иные – тогда прибор нужно заменить.

Как проверить работоспособность устройства?

Можно самостоятельно проверить рабочее состояние РХХ, для этого есть несколько способов. Они следующие:

1. С помощью измерительных приборов. Вооружаемся мультиметром или тестером. Извлекаем регулятор из посадочного места, подключаем аккумулятор. К РХХ подсоединяем колодку с проводами, а затем поворачиваем ключ зажигания. Измеряем напряжение на выводах, оно должно быть не менее чем 12 В. Идеальным значением считается 13,5 В. Если напряжение меньше — проверьте аккумулятор, если вовсе отсутствует — это обрыв цепи. Проверьте целостность контактов, возможно, проблема в них.
2. Второй вариант — визуальный. Приборы не нужны, берем колодку с проводами, включаем зажигание и надеваем ее на регулятор. Игла должна выдвинуться — это признак рабочего состояния механизма. Если этого не произошло — с большой вероятностью придется искать замену датчику.

Перед заменой стоит попробовать промыть устройство, поскольку загрязнение может мешать механизму корректно работать. Смочите ватную палочку в жидкости для очистки карбюратора, а затем промойте контакты. Очистителем смажьте и иглу, а также поверхность устройства.

Поскольку РХХ ВАЗ практически не подлежат ремонту, возникает вопрос, какой лучше регулятор поставить вместо старого? Идеальным вариантом является аналогичная модель, но для замены также можно использовать Омегу серии 2112-114830 или КЗТА серии 2212-1148300-04. Оригинал подойдет лучше, но если его нет, без проблем можно установить один из двух приведенных вариантов.

Диагностика

Перед тем как проверить работу контроллера, выполняются следующие действия:

1. Производится затяжка рычага стояночного тормоза. Под колеса транспортного средства необходимо поставить противооткатные упоры.
2. Открывается моторный отсек автомобиля, от аккумулятора отсоединяется отрицательная клемма. Для этого ключом надо ослабить затяжку на фиксаторе.
3. Выполняется осмотр подкапотного пространства. Необходимо найти регулятор холостого хода.
4. От устройства отключается колодка с проводом.

Проверка вручную

Данный этап диагностики считается самым простым в плане реализации:

1. От устройства отключается колодка с проводами.
2. Выкручиваются два болтика, регулятор извлекается.
3. Производится подключение датчика к микропроцессорному блоку. Контроллер при этом надо держать в руках.
4. Выполняется запуск двигателя, желательно, чтобы это сделал помощник. В данный момент шток должен втянуться в катушку до конца. Это происходит в результате получения импульса от блока управления. Затем он должен выдвинуться на небольшое расстояние.

Проверка регулятора холостого хода вручную позволяет определить работоспособность штока. При ее выполнении можно убедиться, что деталь не сгибается и не заклинивает внутри устройства.

Но этот вариант проверки не дает 100-процентный результат. Возможно, установленная на автомобиле модификация датчика холостого хода не соответствует прошивке микропроцессорного блока. Шток выдвигается, но необходимая величина для его выдвижения неизвестна. Поэтому проверяется колодка и штекер, а маркировка имеется только на последнем.

При визуальной проверке необходимо произвести диагностику целостности электроцепей и катушек. Также следует проконтролировать состояния байпасного канала и иглы на предмет износа.

О выполнении проверки вручную, а также о других методах тестирования клапана холостого хода подробно рассказал пользователь Игорь Белов.

https://youtube.com/watch?v=zQf1vBy3MeE

Диагностика мультиметром

Проверить работу контроллера с использованием тестера можно так:

1. От регулятора в моторном отсеке отключается разъем с проводом. Если автомобиль оборудован двигателем на 1,6 л, то заранее необходимо открутить два крепления дроссельного механизма к ресиверу. Затем он отодвигается от торца последнего примерно на 1 см.
2. Сначала тестером выполняется диагностика электроцепи контроллера, чтобы убедиться, поступает ли на него напряжение или нет. Отрицательная клемма мультиметра соединяется с массой, то есть кузовом или двигателем автомобиля. Положительный контакт должен быть подключен к выводам А и D, они отмечены на разъеме.
3. Выполняется активация зажигания, считываются показания тестера. Мультиметр предварительно необходимо настроить в режим работы омметра. Полученное значение напряжения должно составить не меньше 12 вольт. Если этот параметр ниже, то есть вероятность, что проблема состоит в разряде аккумуляторной батареи. При полном отсутствии питания надо убедиться в целостности электроцепи либо блока управления.
4. Зажигание отключается. Следующим этапом будет диагностика непосредственно контроллера.
5. Мультиметр перенастраивается в режим замера сопротивления, его клеммы поочередно соединяются с контактами А и В, а потом с С и D. Полученное значение диагностики должно составить около 53 Ом.
6. Затем производится замер сопротивления между парами А и С, а также В и D. На них рабочая величина должна стремиться к бесконечности. Если полученные значения оказались другими, то датчик подлежит замене.

Импульсная проверка на самодельном стенде

Можно собрать самодельный прибор без чипов, его схема приведена ниже:

1. В оборудовании применяется зарядка на 6 вольт. Ее можно взять от мобильного телефона.
2. Колодки на разъемах приобретаются в любом тематическом магазине.
3. При диагностике сначала производится отключение датчика от микропроцессорного модуля. Выполняется проверка хода штока. Если световой индикатор самодельного стенда будет гореть ярко, это говорит о том, что шток регулятора неисправен. Если лампочка будет гореть в половину силы, то механизм исправен.

Схема простого самодельного стенда для диагностики

Цена такого оборудования составляет не менее 1500 рублей. Учитывая низкую стоимость датчика холостого хода, использование фирменного стенда экономически невыгодно.

Основные причины, по которым плавают обороты двигателя на ВАЗ-2115

Если в работе автомобиля все нормально, то вы наблюдаете следующую картину. После того как двигатель заведен, стрелка тахометра поднимается до примерно 2,5 тысячи оборотов в минуту. Постепенно, по мере прогрева, она опускается. Нормальным считается диапазон 800-900 оборотов в минуту. Однако бывает и так, что стрелка не держится стабильно возле нужных отметок. Она поднимается то вверх, то вниз – создается ощущение, будто двигатель живет какой-то «своей жизнью». При этом диапазон отклонений бывает достаточно широким.

Если вы заметили, что у вашего автомобиля плавают обороты, то нужно как можно скорее заняться поиском первопричины. Как уже говорилось выше, данная проблема достаточно неприятна, и чем раньше ее устранить – тем лучше. Причин, по которым обороты двигателя начинают плавать, имеется множество, в том числе и у инжекторных авто. Их полное перечисление займет довольно много места, поэтому мы ограничимся только лишь основными.

Зачастую первопричиной проблемы оказывается выход из строя какого-то датчика. Возникает ситуация, когда электронный блок управления пытается считать нужную ему информацию, но получить ее не может. Следствием этого как раз и является некорректная работа двигателя, в том числе и плавание оборотов. В «пятнашке» с инжекторным двигателем можно выделить следующие основные первопричины проблемы:

• повреждение высоковольтных проводов, в том числе и из-за банального износа;
• вышедший из строя регулятор холостого хода;
• свечи – загрязнение, выработанный ресурс, низкое качество;
• неисправность датчика рециркуляции выхлопных газов;
• некорректная работа датчика массового расхода воздуха.

Также следует указать еще одну, достаточно распространенную причину. Речь идет о банальном попадании в систему впуска воздуха извне

Проверить его работоспособность достаточно просто. В первую очередь следует, конечно же, отыскать устройство – оно располагается возле датчика, контролирующего положение дроссельной заслонки. Затем берем мультиметр и замеряем сопротивление. Если показатели отклоняются в ту или иную сторону от допустимого интервала (40-80 Ом), значит, можно практически со 100-процентной уверенностью констатировать – первопричина проблемы найдена.

Если же здесь все в порядке, значит, следует заниматься дальнейшим поиском. В частности – проверить датчик массового расхода воздуха. Сделать это довольно просто. Отключите от этого датчика разъем, после чего заведите двигатель. В случае если вы не заметили никаких изменений в его работе, значит, проблема, скорее всего, именно в этом датчике. Подтверждением может стать немного улучшившаяся динамика автомобиля.

Назначение регулятора рхх

Достаточно часто обороты начинают плавать при проблемах со свечами или высоковольтными проводами. В первом случае поможет визуальный осмотр. Свечи следует внимательно изучить на предмет нагара. Также вспомните, когда вы их в последний раз меняли, возможно, причина в банальной выработке ресурса. Проблему с высоковольтными проводами можно рассмотреть в темноте. Если вы увидите там фейерверк искр, немедленно их замените. Впрочем, можно пойти и по более простому пути. Нужно просто взять заведомо работоспособные свечи или провода, одолжив их, например, у кого-то из знакомых, и поставив на свое авто. Сперва замените что-то одно, затем – другое. Если работа двигателя стала нормальной, значит, проблема найдена.

ВАЗ 2115 плавают обороты

Источник

Какие признаки неисправностей или “смерти” ДХХ?

Регулятор холостого хода, будучи достаточно простым устройством, не имеет никаких диагностических систем, поэтому ни бортовой компьютер автомобиля, ни чек эйндж не сможет сообщить о его неисправности. Но если встретятся последующие проблемы, это может означать, что требуется замена, ремонт или чистка датчика холостого хода:

• двигатель отказывается работать на холостом ходу, глохнет;
• холостой ход имеет не постоянные (плавающие) обороты;
• во время запуска холодного мотора нет повышенных оборотов;
• в момент отключения передачи на коробке двигатель глохнет.

Эти причины также может вызвать неисправность ДПДЗ (датчика положения дроссельной заслонки). Только дело в том, что о неисправности ДПДЗ даст знать бортовой компьютер автомобиля.

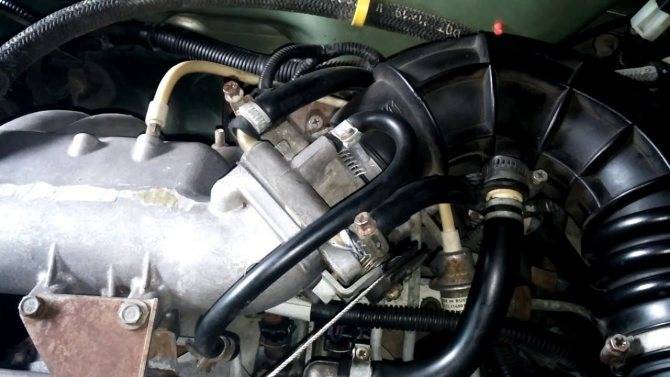

Местоположение датчика холостого хода.

Двигатели семейства Ваз 2114 оснащены датчиком холостого хода, размещенным на специальном посадочном месте непосредственно на дроссельном узле. Чистка РХХ невозможна без снятия датчика. Процесс демонтажа этого элемента двигателя достаточно простой. Это объясняется тем, что датчик крепится к патрубку двумя крепежными винтами под крестовик. В зависимости от модели двигателя он может находиться как в свободно доступной зоне, так и нуждаться в снятии всего дроссельного узла.Как осуществить демонтаж РХХ?
Как упоминалось выше, чистка регулятора холостого хода невозможна без его предварительного демонтажа. Для того чтобы произвести демонтажные работы для регулятора, автомобиль необходимо поставить на стояночный (ручной) тормоз и снять клемму “минуса” с АКБ. После этого необходимо отключить все провода от датчика и вычистить от грязи его посадочное место, чтобы она не попала внутрь дроссельного узла

Далее откручивается два винта при помощи “трещотки” или отвертки и готово, датчик снят.
Процесс чистки датчика холостого хода на Ваз 2114.
Как только появляются какие-либо проблемы в работе двигателя (выше они были приведены) свое внимание нужно обратить на датчик холостого хода, возможно, его нужно чистить. И тут многие задаются вопросом: как почистить клапан холостого хода?
Процесс чистки, на самом деле, весьма простой и не занимает много времени и для этого требуется всего лишь смесь для чистки карбюраторов или же широко распространенную WD-40.
Итак, как почистить регулятор холостого хода на Ваз 2114:
1

Самое первое, что нужно сделать – это отключить все подходящие к датчику провода (при этом можно заодно и почистить контакты).
2. С помощью крестовой отвертки выкручивается два винтика на датчике. (В том случае, если крепежные винты отсутствуют, это явный признак того, что регулятор посажен на лак. Для чистки такого РХХ требуется демонтаж всего дроссельного узла.)
3. Вытаскиваем ДХХ и оцениваем его состояние. При этом следует обратить внимание на состояние клапана. Наличие масла и черной грязи на нем явный признак необходимости чистики дроссельной заслонки целиком.
4. Берется жидкость для очистки (WD-40 или очиститель для карбюраторов) и обильное брызгается на конусную иглу и пружину, что позволяет их очистить. Далее датчик высушивается и устанавливается на место. Перед возвращением датчика на его место стоит также проверить длину высунутого штока. Она не должна быть больше 23 мм.
Как почистить датчик холостого хода на Ваз 2114 с 1,6 литровым двигателем с 8 клапанами:
На Ваз 2114 оснащенных 1,6 л двигателем процесс демонтажа датчика холостого хода отличается первым шагом. Нужно предварительно отсоединить дроссельный узел от ресивера. Для этого необходимо немного открутить две крепежных гайки таким образом, чтобы была возможность отсоединить дроссельный узел от торцовой части ресивера хотя бы на 1 см. При этом дроссельный узел снимать полностью не нужно. Далее весь процесс точно такой же, как было описано выше.
Как почистить регулятор холостого хода на Ваз 2114 с двигателем 1,6i:
Для того чтобы снять на таком двигателе датчик холостого хода требуется полный демонтаж дроссельной заслонки. Это объясняется тем, что РХХ размещен таким образом, что один винт легкодоступен, а вот второй – нет (невозможно просунуть отвертку для его откручивания). В остальном процесс чистки аналогичен с двумя другими двигателями.
После того как датчик был почищен и установлен на свое место и никаких изменений в работе двигателя не произошло, это может означать выведение датчика холостого хода из строя и необходимость в его замене или ремонте. Причинами выхода из строя ДХХ могут быть как изнашивание направляющих конусной иглы, так и обрыв какого-либо провода внутри датчика и прочее.

Опубликовано:
23 июня 2015

Как самостоятельно очистить работающий датчик

Если при проверке преобразователь окажется рабочим, но двигатель нормально не заводится, можно просто очистить самостоятельно деталь:

• преобразователь нужно отключить от всех клемм и разъемов;
• тщательно устранить загрязнения с контактов и конусной иглы, используя для этого небольшую щетку;
• специальным очистителем тщательно обработать весь прибор, жидкость не смывать на некоторое время, для улучшения процесса очистки. Устранить все загрязнения при помощи той же небольшой щетки. Можно использовать для этого этапа обычную щетку для очищения зубов;
• перед тем как преобразователь устанавливать на прежнее место, нужно прочистить канал и седло клапана, смазать все соединительные кольца.

Если при очистке на регуляторе обнаружены дефекты в виде царапин или иных повреждений, то следует произвести замену элемента на новый.

Неисправности РХХ

• Машина постоянно глохнет на холостых оборотах
• После перевода коробки в нейтральное положение двигаетль глохнет.
• При холодном пуске двигателя, обороты сразу стабилизируются на рабочем положении, без прогрева двигателя.
• На нейтралке обороты самопроизвольно поднимаются и убавляются

Есть вариант перепутать поломку ДРР с поломкой датчика положения дросельной заслонки.(О симптомах поломки читайте тут) . При отказе этого датчика БК сигнализирует о его поломке,в отличии от РХХ.

Чтобы точно убедиться в неисправности ДХХ, необходимо его прозвонить мультиметром.

Напряжение должно быть 12В, а сопротивление примерно 53 Ом.

Как это делать, более подробно смотрите в видео ниже

Дальше проще, если показания не совпали, датчик под замену. Некоторые даже умудряются чинить их, об в видео ниже.

Чистка ДХХ

Нельзя игнорировать такую элементарную процедуру как чистку — это может дать результат, так как иногда части изделия, контакты коксуются, покрываются грязью, маслом.

Что потребуется для чистки:

• очиститель (смазка) WD-40 или подобные чистящие средства для техники;
• вата, чистая ветошь, тампоны.

Чистка:

1. Датчик демонтируется полностью, с отсоединением колодки.
2. Тампон смачивается чистящей смесью. Можно также брызнуть аэрозолем на изделие.
3. Тщательно протирают контакты, иглу, а также места установки, особенно, если там обнаружено масло.

Перед установкой регулятор высушивается, измеряется выступ иглы из корпуса (норма — 23 мм).

Если у датчика неисправность электрической части — обмотки, электромотора, — то ремонт нецелесообразен или невозможен. Покупают новое изделие, тем более, что оно не слишком дорогое (в среднем 500–700 руб., можно найти и за 250–300 руб.).

Если проблема в колодке с проводами (можно купить новую), отошедших контактах или в загрязнении, тогда ремонт целесообразен. А также починка имеет смысл, если есть исправные части идентичного изделия — его можно разобрать и попробовать заменить эти детали. Но надо учесть, что обычно такое отремонтированное устройство чаще ломается и неудобства, причиненные этим, будут весьма неприятными, поэтому обычно выгоднее сразу купить новое изделие.

Признаки неисправностей рхх ваз 2114

Производители ваз 2114 не предусмотрели диагностику для регулятора холостого хода. Бортовое табло не отобразит сообщение об ошибке в работе данного механизма. Надписи о низких, повышенных оборотах не гарантируют поломку РХХ. Водитель может заметить изменения в работе двигателя, заподозрить неисправность, опираясь на косвенные признаки.

Обычно называют следующие симптомы:

1. мотор неожиданно «глохнет» на холостых оборотах;
2. обороты холостого хода «плавают» (произвольно возрастают, убывают);
3. во время запуска холодного мотора не удается поднять обороты;
4. в момент переключения передачи, переходе на «нейтральную» передачу.

Подобные приметы вызываются неустойчивым функционированием нескольких датчиков, принимающих прямое, косвенное участие в приготовлении топливной смеси (например, датчиком положения дроссельной заслонки).

Проверка мультиметром рхх на ваз 2114

Если у вас возник вопрос, как же сделать проверку мультиметром рхх на автомобиле ваз 2114, в таком случае вы попали куда нужно. Вам нужно взять мультиметр и сделать несколько замеров, о том какие выводы нужно проверить смотрите на фото.

Проверка мультиметром рхх на ваз 2114

Первый способ

• Обзаведитесь тестером, если ранее у вас его не было.
• Отключите ДХХ от колодки с проводами.
• Если у вас двигатель объемом 1,6 литра, тогда обязательно отсоедините крепежи дроссельного узла и сдвиньте его от ресивера примерно на 1 сантиметр.
• С помощью вольтметра проверьте, поступает ли напряжение на регулятор. Минус подключается к массе, а плюс идет на колодку — используйте выводы A-D.
• На включенном зажигании тестер должен показывать минимум 12 Вт.
• Если напряжение отсутствует, тогда в цепи питания или электрическом блоке автомобиля имеются проблемы.
• Если напряжение есть, но оно значительно меньше 12Вт, тогда это говорит о низком уровне заряда вашего аккумулятора. Обязательно подзарядите батарею.
• Проверив цепь на предмет эффективной работы, приступайте к изучению самого ДХХ. На данном этапе зажигание отключается.
• По очереди подключайте клеммы к тестеру к парам А-В и C-D. Нормальный показатель сопротивление должен быть примерно 53 Ом.
• Поменяйте пары на A-C и B-D. При их замерах сопротивление должно оказаться бесконечно большим.

Если проверка показывает, что показания не соответствуют нормам, тогда можно предпринять несколько действий:

1. Прочистите контакты, дроссельную заслонку, конусовидную иглу и прочие элементы датчика с помощью карбюраторного очистителя. Его отыскать не сложно, и он дешевле, чем специализированные очистители;
2. Если есть возможность, попробуйте отремонтировать РХХ;
3. При невозможности выполнить ремонт, проведите замену старого датчика на новый регулятор.

Неисправный датчик

Как проверить РХХ?

Проверку ДХХ нужно начинать с визуального осмотра. Иногда можно на глаз заметить окисление контактов или повреждение проводки либо самой детали. А чтобы устранить проблему, потребуется зачистить контактные соединения, восстановить целостность проводов или заменить датчик.

Если внешних дефектов не обнаружено, следует выполнить диагностику мультиметром. Удостовериться, что на регулятор поступает напряжение можно так:

• Включить зажигание авто;
• Перевести измерительный прибор в режим вольтметра;
• Минусовую клемму вольтметра установить на корпус мотора;
• Плюсовую клемму устройства присоединить к контакту A регулятора, а затем – к D.

На экране прибора должно высвечиваться значение, равно примерно 12 Вольт. Если оно иное, значит, имеется обрыв проводки.
Чтобы проверить сам РХХ, нужно:

• Снять датчик с автомобиля;
• Установить на мультиметре режим омметра;
• Клеммы тестера подключить к контактам A и B детали, а затем – к C и D. Если датчик исправен, прибор покажет 50-53 Ом;
• Подключить омметр к клеммам A и C, B и D. Сопротивление должно стремиться к бесконечности.

Если показания тестера иные, регулятор вышел из строя. При её поломке необходима замена. Продиагностировать и заменить элемент можно своими руками. Обращаться в автосервис с такой неполадкой обычно не требуется.

Замена РХХ на ВАЗ 2114

Для того, чтобы поменять РХХ, нужно приобрести новую деталь в автомагазине. Для разных моделей мотора её каталожный номер различен. Но многие мастера уверяют, что элементы взаимозаменяемы.
Его замена на силовом агрегате объёмом 1,5 л очень проста, а на 1,6 – литровом моторе имеет некоторые сложности. Алгоритм выполнения работы следующий:

1. Снять кожух, защищающий силовой агрегат. При работе желательно отключить клеммы аккумулятора.
2. Отсоединить патрубок воздушного фильтра.
3. Снять трос заслонки дросселя.
4. Открутить ключом на 13 две гайки и удалить дроссельный узел.
5. Выкрутить два винта и отсоединить провода от регулятора.
6. Вынуть стабилизатор из посадочного места.
7. Поставить новый регулятор и провести указанные выше операции в обратном порядке.

По окончании работ следует проверить новый клапан. Для этого нужно включить зажигание авто и, выждав несколько секунд, запустить мотор. Его холостые обороты будут плавно меняться по мере прогревания.  Ранее присутствовавшие проблемы на ХХ должны исчезнуть.
