Электронный блок управления ВАЗ: 2110, 2108, 2114, 2115 и другие модели

Диагностика неисправностей

Чтобы причитать ошибки в ЭБУ необходим специальный диагностический сканер, без него узнать почему, к примеру, горит “Чек” — невозможно. После нахождения ошибок они расшифровываются, после чего следует диагностика или ремонт конкретного узла. Просто “сбить” ошибки — не правильно, это и есть ошибка, поскольку это лишь очистить память ЭБУ, но ни в коем случае не решит проблему.

Неисправности ЭБУ и причины выхода из строя

Понять, что блок управления работает некорректно можно не сразу, проявляется это по-разному, это могут быть сбои в работе некоторых систем двигателя, проблемы с диагностикой самого ЭБУ. Возможны не логичные хаотичные появления, а также исчезновения ошибок и проблем по двигателю и авто в целом. Проще говоря “глюки”, их может заметить опытный специалист.

Принцип работы ЭБУ

Наиболее полно и эффективно топливо сгорает лишь в определенной пропорции с воздухом. Если горючего больше, чем воздуха (переобогащенная смесь), оно не полностью сгорает, что приводит к увеличению расхода топлива. Помимо этого остатки недогоревшего топлива образуют сажу, которая смешивается с маслом и оседает на клапанах и поршневых кольцах, из-за чего снижается компрессия двигателя и сокращается его ресурс. Если топлива меньше, чем воздуха (переобедненная смесь), оно сгорает не плавно, а взрывообразно (детонация), в результате этого в поршне, шатуне и головке блока цилиндров (ГБЦ) образуются микротрещины.

На разных режимах работы мотора оптимальное соотношение топливовоздушной смеси необходимо изменять. Во время резкого ускорения или работы под большой нагрузкой необходимо увеличивать количество топлива (обогащенная смесь), чтобы избежать детонации и увеличить крутящий момент. Когда двигатель работает на холостых оборотах или в режиме небольшой мощности, необходимо снижать количество горючего (обедненная смесь), чтобы избежать неполного сгорания и перерасхода топлива.

ЭБУ получает информацию от различных датчиков, благодаря чему определяет режим работы двигателя, обороты и нагрузку на него. Датчик массового расхода воздуха (ДМРВ) поставляет исходные данные, необходимые для расчета количества топлива. Ведь именно от количества воздуха, которое попало в цилиндры и зависит необходимое количество топлива. Датчик температуры позволяет прогнозировать, каким образом будет сгорать топливо, ведь скорость сгорания топливовоздушной смеси в холодном и прогретом двигателе отличается. Датчик положения дроссельной заслонки (ДПДЗ) показывает, что водитель ожидает от мотора. Чем сильней нажата педаль газа, тем шире открыта дроссельная заслонка, тем больше воздуха попадет в цилиндры, а значит, повысится крутящий момент коленчатого вала.

Современный ЭБУ рассчитывает количество топлива не только для каждого такта двигателя, но и отдельно для каждого цилиндра. Это позволяет сделать работу мотора наиболее стабильной и получить максимальное соотношение топлива и выходной мощности. Получив информацию со всех датчиков, ЭБУ рассчитывает количество топлива для каждого цилиндра. По сигналу датчиков положения коленчатого (ДПКВ) и распределительного (ДПРВ) валов, ЭБУ определяет время впрыска топлива в каждый цилиндр. Затем контроллер по сигналу ДПКВ определяет время создания искры зажигания в каждом цилиндре.

Если топливо сгорает слишком быстро, взрыв определяет датчик детонации (ДД). Получив сигнал с ДД, контроллер немного обогащает смесь и оставляет об этом метку в памяти. Если детонация продолжается после того, как ЭБУ максимально обогатил топливовоздушную смесь для этого режима работы мотора, то контроллер пытается устранить детонацию с помощью более позднего зажигания. Когда даже это не помогает, ЭБУ подает сигнал о неисправности двигателя «check engine». Датчики кислорода (на первых инжекторных Ладах таких датчиков не было, затем стали ставить один только в 2005 – 2007 годах начали устанавливать два датчика) определяют эффективность сгорания топлива и работу каталитического нейтрализатора. Если количество кислорода в выхлопе заметно отличается от прошитого в память контроллера, то ЭБУ увеличивает или уменьшает подачу топлива в небольших пределах. Если диапазона регулировки не хватает, ЭБУ подает сигнал тревоги и включает индикатор неисправности двигателя «check engine».

Инструкция по снятию и замене ЭБУ

Необходимость демонтажа блока ЭСУД 16 клапанного двигателя десятки возникает в случае необходимости проведения ремонта при выявлении неисправностей. Сам процесс ремонта будет зависеть от того, что конкретно произошло в работе ЭБУ. К примеру, если окислились контакты на разъеме модуля, то блок необходимо демонтировать для их зачистки или замены. Если причина кроется в повреждении корпуса, то устройство нужно снимать для замены, если же внутрь попала вода, то модуль следует снять для того, чтобы высушить. Только после того, как вы просушите блок, его можно будет протестировать.

В том случае, если проблема кроется в работоспособности платы и некоторых выгоревших элементах, то ее можно попытаться отремонтировать самостоятельно, перепаяв некоторые компоненты. Но мы бы все же порекомендовали обратиться за помощью к специалистам, особенно, если никогда ранее вы не сталкивались с подобной задачей (автор видео о ремонте управляющего контроллера — Вячеслав Чистов).

Инструменты

Чтобы произвести замену модуля, вам потребуется:

  • торцевая головка на 10;
  • рукоятка для трещотки;
  • крестообразная отвертка.

Последовательность выполнения работы

Перед демонтажем устройства следует отключить минусовую клемму от аккумулятора авто:

Транспортное средство необходимо поставить на ровную поверхность, без склонов, при этом нужно поставить авто на стояночный тормоз. Следующие этапы работы выполняют в салоне авто

Вам необходимо осторожно отключить разъем с проводами от блока управления, но перед этим следует отсоединить защелку. Когда вы доберетесь непосредственно до контроллера управления силовым агрегатом, с помощью ключа нужно будет выкрутить две гайки, которые фиксируют модуль на планке

После того, как эти гайки будут выкручены, нужно будет немного сдвинуть саму планку в правую сторону, это позволит высвободить ее из зацепления. Выполнив эти действия, управляющий контроллер можно будет демонтировать. Если вы производите замену устройства, то при поломке следует произвести замену модуля на аналогичный, который и был установлен

То есть если у вас стоял ЭБУ Январь 7.2, то ставится такой же модуль. Если блок подлежит ремонту, то его следует отремонтировать, после чего установить на место. Процедура монтажа выполняется аналогичным образом, только в обратной последовательности.

Не занимайтесь ремонтом блока управления, если вам никогда ранее не приходилось сталкиваться с такой задачей!

Описание «мозгов»

ЭБУ ВАЗ 2114 представляет собой бортовой компьютер транспортного средства, предназначенный для управления основными системами авто. Параметры управляющего модуля влияют как на функциональность тех или иных регуляторов, так и на работу двигателя в целом

То есть важность данной системы отрицать нельзя

Местоположение контроллера

В автомобилях ВАЗ 2114 и ВАЗ 2115 управляющий модуль устанавливается под центральной консолью авто, в частности, посредине, за панелью с магнитолой. Чтобы добраться до контроллера, необходимо выкрутить фиксаторы бокового каркаса консоли. Что касается подключения, то в модификациях Самар с полтора литровым двигателем масса ЭБУ берется с корпуса силового агрегата, с крепления заглушек, расположенных справа от ГБЦ.

Место расположения ЭБУ в «Четырке»

В автомобилях, оборудованных 1.6- и 1.5- литровыми моторами с ЭБУ нового образца масса берется с приваренной шпильки. Сама шпилька фиксируется на металлическом корпусе контрольного щитка у тоннеля пола, неподалеку от пепельницы. Во время производства инженеры ВАЗ, как правило, ненадежно фиксируют эту шпильку, так что со временем она может разболтаться, соответственно, это приведет к неработоспособности некоторых устройств.

Устройство и принцип работы

Управляющий блок электронной системы работает в соответствии с показателями, полученными от датчиков:

  • скорости;
  • детонации;
  • лямбда-зонда;
  • фаз впрыска горючего;
  • положения коленчатого вала;
  • положения дросселя;
  • расходомера воздуха;
  • температуры антифриза.

В соответствии с данными, полученными от этих контроллеров, управляющий модуль осуществляет управления следующими системами:

  • зажигания;
  • адсорбером;
  • форсунками, а также бензонасосом;
  • системой вентиляции и отопления;
  • программами для диагностики работоспособности авто;
  • регулятором холостых оборотов (автор видео — Евгений Вехтер).

Что касается устройства, то конструктивно управляющий модуль состоит из следующих компонентов:

  1. ОЗУ или оперативная память. В этом модуле содержатся основные данные о недавно выявленных ошибках, обнаруженных электронной системой в работе различных узлов. Когда водитель отключает зажигание, блок ОЗУ обновляется, в результате чего эти данные пропадают.
  2. ППЗУ — основной элемент системы, в нем содержится прошивка управляющего модуля. Следует отметить, что в данном блоке памяти содержатся все необходимые данные о калибровках систем «четырки» вместе с общим алгоритмом управления двигателем. В отличие от ОЗУ, ППЗУ — это постоянная память, поэтому данные, прописанные в ней, сохраняются и после отключения зажигания. При необходимости данный модуль может быть перенастроен, то есть заново запрограммирован, что может привести к улучшению мощности, а также динамики транспортного средства.
  3. ЭРПЗУ — первостепенная функция этого модуля заключается в охране авто. В памяти ЭРПЗУ содержится информация от противоугонной установки — пароли, а также кодировка основных параметров. Запуск мотора будет возможен только в том случае, если ЭПЗУ успешно сверится с данными, содержащимися в памяти иммобилайзера.

Характерные неисправности: их признаки и причины

По каким признакам можно определить неисправность ЭБУ:

  • нет сигналов управления, поступающих от исполнительных устройств (РХХ, расходомера, различных датчиков и т.д.);
  • нет сигнала взаимодействия с системой зажигания, топливным насосом, форсунками и прочими элементами;
  • при подключении диагностического тестера связь с электронной системой также будет отсутствовать;
  • также признаком могут служить перегоревшие контакты и механические повреждения устройства.

Какие причины способствуют выходу из строя управляющего устройства:

  • замыкание электроцепи или ее обрыв;
  • неправильный ремонт электрики, в ходе которого были допущены ошибки, в частности, речь идет об установке или ремонте противоугонной системы;
  • подкуривание севшего АКБ от автомобиля с заведенным мотором;
  • поломку блока может спровоцировать неверное подключение клемм аккумулятора — плюс вместо минуса и наоборот;
  • отключение контактов АКБ при заведенном двигателе;
  • попадание влаги на плату модуля электронной системы;
  • механические повреждения девайса в результате аварии (автор видео о ремонте управляющего модуля в гаражных условиях — канал Авто Практика).

Как узнать какой ЭБУ стоит на Ваз 2114 – Январь 7.2 Январь 4 Bosch M1.5.4

На сегодняшний день существует 8 (восемь) поколений электронного блока управления, которые отличаются между собой не только характеристиками, но и производителями. Давайте поговорим о них немного подробнее.

ЭБУ Январь7.2 – технические характеристики

И, так теперь переходим к техническим характеристикам самой популярной ЭБУ Январь 7.2

В ЭБУ используется процесcор Siemens Infenion C-509 (такой же, как в ЭБУ Январь 5, VS). ПО блока является дальнейшим развитием ПО Январь 5, с улучшениями и дополнениями (хотя это вопрос спорный) — например, реализован алгоритм «anti-jerk», дословно «противотолчковая» функция, призванная обеспечить плавность при трогании и переключениях передач.

ЭБУ Январь 7.2

ЭБУ выпускается фирмами «Итэлма» (хххх-1411020-82 (32), прошивка начинается на букву «I», например, I203EK34) и «Автэл» (хххх-1411020-81 (31), прошивка начинается на букву «А», например, A203EK34). И блоки и прошивки этих блоков полностью взаимозаменяемые.

ЭБУ серий 31 (32) и 81 (82) совместимы аппаратно сверху вниз, то есть прошивки для 8-кл. будут работать в ЭБУ 16-кл., а наоборот — нет, т.к в 8-кл блоке «не хватает» ключей зажигания. Добавив 2 ключа и 2 резистора можно «превратить» 8-кл. блок в 16 кл. Рекомендуемые транзисторы: BTS2140-1B Infineon / IRGS14C40L IRF / ISL9V3040S3S Fairchild Semiconductor / STGB10NB37LZ STM / NGB8202NT4 ON Semiconductor.

Типовые параметры ЭБУ Январь 7.2 для диагностики

ЭБУ Январь-4 – технические характеристики

ЭБУ Январь 4 второе поколение электронного блока управления Ваз 2114

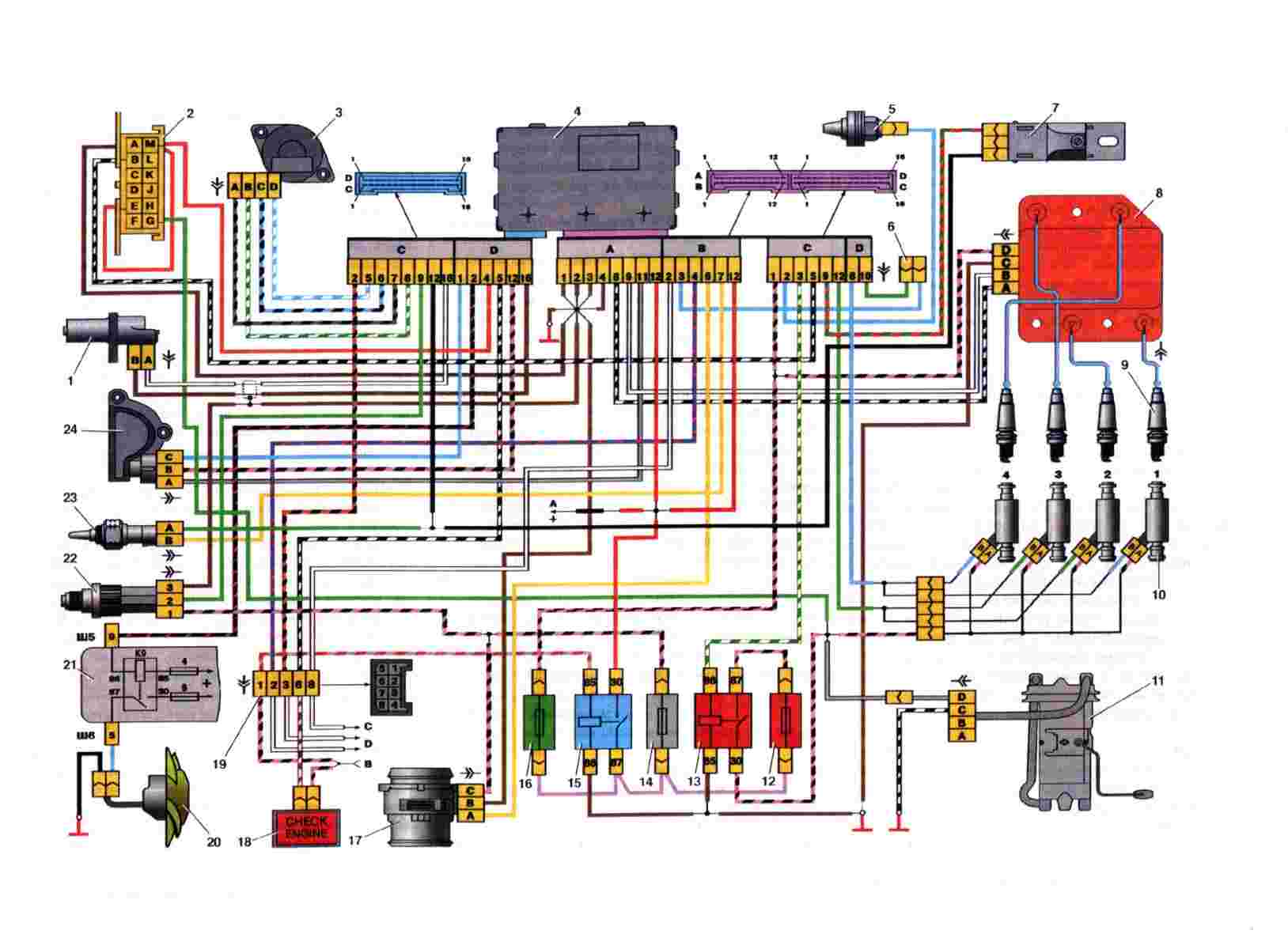

Схема ЭБУ январь 4

Особенности ЭСУД: без нейтрализатора, датчика кислорода (лямбда зонда), с СО-потенциометром (ручная регулировка СО), нормы токсичности R-83.

Ителма 5.1 – технические характеристики ЭБУ Ваз 2114

В VS5.1 применен тот же процессор Siemens Infenion C509, 16МГц, но выполнен на более современной элементной базе. Модификации 2112-1411020-42 и 2111-1411020-62 предназначены для норм Евро-2 имеющие в своем составе датчик кислорода, каталитический нейтрализатор и адсорбер, в данном семействе не предусмотрены норм Р-83 для двигателей 2112. Для 2111 и норм Россия-83 выпускается только версия ЭСУД VS 5.1 1411020-72 с одновременным впрыском.

Ителма 5.1 – технические характеристики ЭБУ Ваз 2114

  • 2111-1411020-72 с прошивкой V5V13K03 (V5V13L05). Данное ПО несовместимо с ПО и ЭБУ ранних версий (V5V13I02, V5V13J02).
  • 2111-1411020-62 с прошивкой V5V03L25. Данное ПО несовместимо с ПО и ЭБУ ранних версий (V5V03K22).
  • 2112-1411020-42 c прошивкой V5V05M30. Данное ПО несовместимо с ПО и ЭБУ ранних версий (V5V05K17, V5V05L19).

По проводке блоки взаимозаменяемы, но только со своим, соответствующим блоку, ПО.

Bosch M7.9.7 – технические характеристики ЭБУ

Январь семерка имел множество моделей в зависимости от комплектации и объема двигателя, так на 1,5 литровых восьми клапанных двигателях устанавливались модели производства АВТЭЛ с грифом: 81 и 81ч, этот же мозг от производителя ИТЭЛМА имел цифры 82 и 82ч. Bosch M7.9.7 ставился на полуторалитровые двигателя экспортных экземпляров и маркировался 80 и 80ч на машинах стандарта Евро 2 и 30 на авто стандарта Евро 3.

Мозги ЭБУ Bosch M 7

1,6 литровые двигателя машин, предназначенных для внутреннего рынка, имели на борту приборы от тех же АВТЭЛ и ИТЭЛМА. Первая серия от первых с пометкой 31 «болела» тем же, что и Бош 30 серии, позже все недоработки были учтены и справлены в 31ч. При проблемах у конкурентов ИТЭЛМА заметно выросла в глазах автолюбителей, выпустив удачную серию под цифрой 32. Дополнительно нужно отметит, что только Bosch M7.9.7 с маркером 10 соответствовал стандарту Евро 3. Стоимость нового ЭБУ этого поколения составляет 8 тыс. рублей, б/у на разборке можно найти за 4 тыс.

Где находится ЭБУ ВАЗ и взаимозаменяемость блоков управления

Прежде всего, для определения типа блока управления нужно найти его место установки в автомобиле. Для этого следует изучить мануал. В качестве примера остановимся на ВАЗ 2108 — 2115. На этих авто ЭБУ стоит в салоне, спереди справа, немного ниже бардачка.

Кстати, для проведения компьютерной диагностики данная информация также полезна, так как нужно знать, в каком месте можно подключиться к диагностическому разъему, установленному в различных местах на той или иной модели.

Диагностические разъемы ВАЗ 2108 – 21099 с низкой панелью находятся возле ЭБУ, под бардачком. Модели  ВАЗ 2108 – 21099 с высокой панелью, а также 2113 – 2115 имеют разъем внутри центральной консоли. Версия ВАЗ 2108 – 2115 с так называемой европанелью имеет разъем на панели, причем расположен он ближе к пассажирской двери.

Что касается самих блоков, ВАЗ 2108 – 2115 разных лет выпуска имеют различные модели ЭБУ. Например, самый популярный ЭБУ Январь 4 ставился на ранние модели инжекторных двигателей с центральным впрыском во впускной коллектор.

Версия Январь 5 – 6  представляют собой ЭБУ с распределенным впрыском, но без поддержки кислородного датчика. Блок управления Январь 7 появился на машинах с 2007 г., поддерживает все датчики, эффективно управляет двигателем.

Еще добавим, что кроме Января, на ВАЗ активно использовались разные поколения блоков GM, являясь аналогией Январь 4 – 7. То же самое можно сказать об ЭБУ Bosch или Ителма. Учитывая все особенности, взаимозаменяемость возможна, однако нужно подбирать аналоги, подходящие по классу, версии, количеству поддерживаемых датчиков и т.д.

Дело в том, что каждая модель подходит только для определенной комбинации двигателя и датчиков, а также проводки и прошивки. Это значит, что различные модели даже в рамках одного семейства  можно ставить только с учетом полной совместимости.

Еще раз отметим, виды ЭБУ на ВАЗ отличаются. Получается, нельзя поставить вместо Январь — 4 или GM-09 SAMARA  Январь 5.1, однако для Январь 5.1 есть взаимозаменяемость с VS (Ителма) 5.1 или Bosch M1.5.4.  В свою очередь, ЭБУ Bosch M7.9.7 не совместим с предыдущими блоками, но может быть заменен на Январь 7.2 Ителма или Автэл.

Чтобы точно определить ЭБУ, достаточно снять каркас панели приборов сбоку, выписать номер ЭБУ. Также при наличии БК можно опционально посмотреть версию и тип ЭБУ, а также номер прошивки блока

Снимаем низкую панель

Жидкость, что осталась в радиаторе, следует удалить с помощью шланга и воронки. В местах, где корпус соединяется с радиатором, следует приклеить битопласт. Можно демонтировать всю торпеду полностью.


Впрочем, это вовсе не удивляет, ведь в модели с распределенным впрыском топлива встроены многочисленные электронные устройства, которые, к сожалению, могут выйти из строя. Типичный признак разряженного аккумулятора или плохого контакта силовых проводов с клеммами батареи. Электронное зажигание Электросхема ВАЗ может быть дополнена бесконтактным коммутатором, он устанавливается между катушкой зажигания, а также распределителем.


Этот заряд передается по проводам на распределительное устройство, приборка при этом продолжает функционировать. Клапан подачи жидкости на стекло пятой двери.


Придется вооружиться торцевым ключом, подходящим под крепежные гайки: проталкиваем их вовнутрь, их позже можно будет достать; нужно открутить дефлекторы воздуха, отвечающие за обогрев боковых стекол, расположенные с левой и правой стороны; берем крестовидную отвертку и выворачиваем винты крепления верхней накладки на поверхности; можно демонтировать с панели регулятор наружного освещения — с этой целью поддеваем его плоским предметом, например, отверткой, и достаем до тех пор, пока позволяет проводка; отсоединяем питающий жгут от переключателя; снимаем своими руками магнитолу и вынимаем стандартное гнездо под радиоаппаратуру, если оно имеется; отворачиваем центральный винт, который крепит накладку панели; Все, можно снимать саму накладку.


Далее необходимо отбалансировать крыльчатку вентилятора, наматывая на лопасти проволоку. Автомобиль, производимый с по год в Бельгии фирмой Scaldia-Volga. Свечи системы зажигания. ВАЗ 2108 -09 -099 переход с карбюратора на инжектор. 2 часть
