Дроссельная заслонка ВАЗ 2114 – чистим до блеска!

Нюансы автосервиса

Не секрет, что многие автовладельцы отдают предпочтение ремонту на станциях технического обслуживания. Это объясняется множеством причин.

Если вам необходимо прочистить дроссельную заслонку, платить за это большие деньги не придется. Сегодня такая услуга стоит около 500 рублей.

Но есть несколько нюансов, которые следует учесть, заезжая на СТО.

Помимо чистки заслонки, мастера начнут уверять вас, что требуется еще дополнительно чистка ряда узлов, якобы без этого ремонт не будет полноценным, эффекта достигнуть не удастся. Все это банальная попытка взять с вас больше денег за ненужную работу.
Они могут начать рассказывать, что чистку заслонки проводят раз в 15,а то и 10 тысяч километров, будут предлагать свои услуги, может даже предоставят скидку как постоянному клиенту. Опять же простейшая уловка. Эта цифра совершенно не соответствует действительности. Рекомендованная производителем периодичность очистки дроссельной заслонки на автомобиле ВАЗ 2114 составляет 60-70 тысяч километров. Но на практике получается около 50-60 тысяч километров пробега

Вам лишь нужно следить за состоянием агрегата, обращать внимание на симптомы загрязнения, с которыми мы вас сегодня уже познакомили.

https://youtube.com/watch?v=Xh9LUV37tiE

Выполнять работу самому или делать это на автосервисе — решать исключительно вам самим. Самое главное — не запускать проблему, поскольку она может вылиться в действительно дорогой ремонт.

 Загрузка …

Промывка ДЗ

В данной статье мы опишем два вида чистки ДЗ:

  1. Поверхностный.
  2. Полный.

Они отличаются степенью сложности, соответственно — качеством.

Поверхностная чистка

Суть ее заключается в том, что мы не будем разбирать полностью весь ДУ, а пройдемся тряпочкой по заслонке и уберём поверхностную грязь.

Для работы нам понадобится:

  1. Любое чистящее средство: очиститель карбюратора, спирт, растворитель, бензин, wd-40. Отличаются они степенью «выводимости» грязи.
  2. Тряпка.
  3. Щетка.

Первым делом снимаем гофру воздушного фильтра с ДЗ, берём наше чистящее средство и брызгаем внутрь. Начинаем чистить поверхность тряпкой и щеткой. Также не забываем открывать саму заслонку чистить её с обратной стороны. На этом процесс окончен, обратно устанавливаем патрубок фильтра, и все. Но при данном способе очистки мы не сможем полностью прочистить все внутренности ДЗ, продуть все отверстия и каналы, поэтому лучше воспользоваться полной чисткой.

Полная чистка ДЗ

Для выполнения полной чистки заслонки, помимо тряпки и чистящего средства, нам понадобится:

  1. Плоская, крестовая отвертка.
  2. Прокладка ДЗ (для 1,5 л) и уплотнительное кольцо ресивера (для 1,6 л).
  3. Ватные палочки.
  4. Торцевой ключ на «13».
  5. 2 болта М13.

В этом случае нам нужно полностью снимать ДУ и чистить его со всех сторон.

  1. Для того чтобы снять узел, отсоединяем гофру воздушного фильтра, снимаем патрубки охл. жидкости и адсорбера.
  2. Отсоединяем крепление ДУ, снимаем тросик газа, вынимаем ДУ. Если вам требуется более подробное описание снятия узла, то прочтите статью: Как снять ДУ, ДЗ?

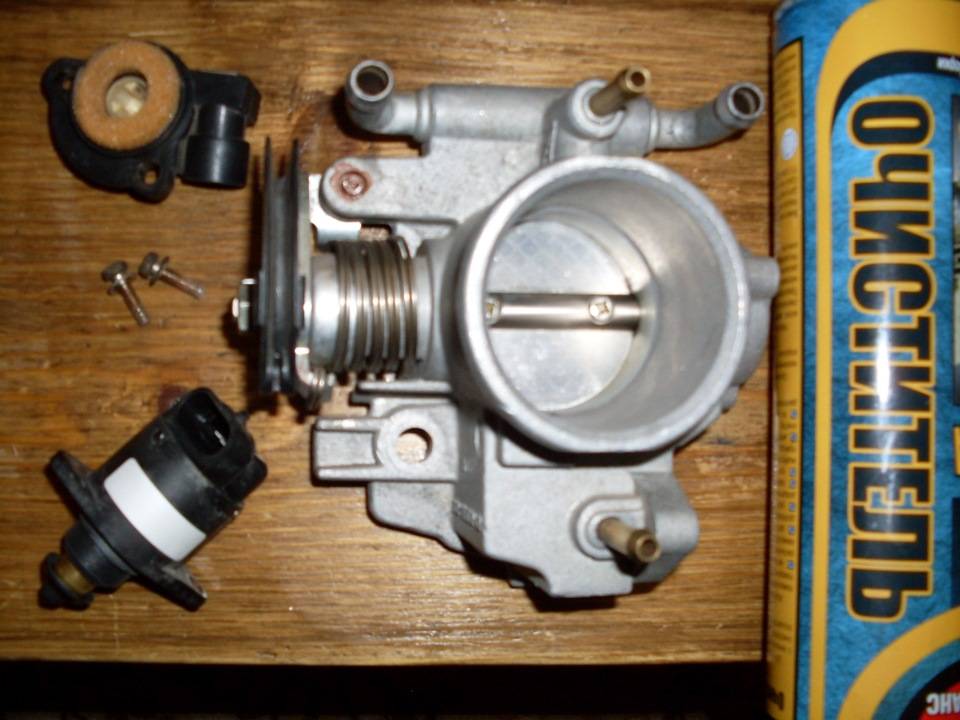

  3. Сняв ДЗ, отсоединяем и прочищаем датчики РХХ (как почистить РХХ), ДПДЗ и полностью моем со всех сторон заслонку очистителем, обязательно продуваем все отверстия сжатым воздухом.
  4. Затем все устанавливаем обратно, не забыв поставить новую прокладку.

Признаки загрязнения заслонки

  • при отпускании педали е-газ рывками происходит уменьшение оборотов двигателя;
  • затруднения при пуске в зимнее время;
  • при пуске в гараже может чувствоваться сильный запах бензина;
  • в начале работы двигатель троит, так как не все цилиндры одновременно запускаются;
  • автомобиль дергается во время ускорения;
  • невозможно тормозить двигателем и двигаться накатом;
  • при переходе на низкие обороты автомобиль может заглохнуть;
  • во время движения на низких оборотах ощущаются толчки.

Появление этих симптомов связано с тем, что в двигатель поступает недостаточное количество воздуха и топливная смесь становится плохо обогащенной. Из-за особенностей конструкции на заслонке скапливаются остатки продуктов сгорания – не переработанное топливо, сажа, капли масел. Из системы подачи воздуха к ним добавляется пыль и мелкие частицы песка, что делает массу очень густой. Сокращает интервалы между профилактическими чистками низкое качество топлива и моторного масла.

Когда слой загрязнения становится толще, заслонка не может двигаться плавно, а угол открытия ее становится меньше. Из-за этого сокращается количество воздуха, поступающего в цилиндры, и снижается мощность двигателя.

Дроссельная заслонка: что это и где расположена в ВАЗ 2114?

В бензиновом двигателе ДЗ (здесь и далее — дроссельная заслонка) является неотъемлемой частью топливной системы и представляет собой воздушный клапан. Основная ее задача – дозировать подачу воздуха, поступающего в цилиндры, для получения горючей смеси.

Дроссельная заслонка 2114 связана с тросиком газа и располагается до впускного коллектора сразу после воздушного фильтра. Всякий раз, при увеличении водителем давления на педаль акселератора, заслонка открывается, а при уменьшении – закрывается. В момент открытия во впускной системе исчезает избыточное давление, а при закрытии – вновь формируется отрицательное давление.

Полезное видео

На видео ниже вы можете посмотреть процесс демонтажа дроссельной заслонки:

https://youtube.com/watch?v=mXlU7Ss0bPk

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Подскажите плиз к кому можно обратится, чтоб расточить дроссель.

Проблема в том что насмотревшись роликов в интернете про МД тюнинг, решил тоже сделать, пару дней ездил нормально, а потом радость закончилась, тачка стала глючить, на холодную машина стала поднимать и сбрасывать обороты самостоятельно пока не прогреется. ¶

Неисправности дроссельной заслонки Ваз 2114

Сам по себе, механизм не представляет из себя сложную конструкцию, и рассчитан на весь срок эксплуатации двигателя. Однако некоторые конструктивные особенности мотора и ряд внешних негативных факторов, со временем создают препятствия для его нормальной работы. В большинстве случаев, проблемы в работе заслонки, являются следствием банального загрязнения. Причины появления могут быть следующими:

  • несвоевременная замена воздушного фильтра, как результат попадание пыльного, неочищенного воздуха;
  • наличие дефектов и трещин в воздушной системе и его элементах (например, бракованный воздушный фильтр, порванный патрубок), результат тот же – загрязнение воздушного потока;
  • появление на внутренних стенках дроссельного узла и заслонки нагара, остатков масла.

Результатом вышеуказанных причин, является некорректная работа узла, заслонка может не до конца открываться или закрываться, что напрямую негативно влияет на работу двигателя.Если фильтрацию и процесс очищения воздушного потока, возможно, контролировать, то полностью избавиться от нагара не получится.

Дроссельный механизм быстро загрязняется по той причине, что располагается в месте прямого контакта с продуктами горения. Плюс ко всему в ходе эксплуатации авто происходит естественное загрязнение ДЗ различными включениями, попадающих через мембрану фильтра. Пыль и грязь уменьшают подвижность заслонки, уменьшается зазор теплового зазора, в свою очередь падает пропускная способность канала.

Понять, что дроссельная заслонка нуждается в чистке можно по следующим признакам:

  1. Во время морозов завести двигатель ВАЗ-2114 весьма проблематично, а при запуске мотора не слышно запаха выхлопных газов. В закрытом помещении зачастую слышится резкий запах бензина.
  2. В связи с нехваткой топливоздушной смеси цилиндрам мотора при запуске силового агрегата происходит вибрация, а при небольшой скорости движения наблюдаются рывки транспортного средства.
  3. При отпускании педали газа и при переходе с высоких оборотов на малые не наблюдается плавность.

Если стали проявляться подобные симптомы неисправности, то вполне вероятно, что дроссельный механизм достиг своего критического загрязнения и требует скорейшей чистки.

Общие характеристики

Если рассматривать дроссельный узел целиком, то он будет состоять из нескольких деталей:

  • патрубки отведения и подвода охлаждающей жидкости;
  • трубка вентиляционной системы;
  • датчик, контролирующий положение заслонки;
  • РХХ;
  • непосредственно сама заслонка;
  • патрубок системы конденсации.

Знать устройство дросселя и как он выглядит, необходимо для проведения очистки. Этот узел является одним из важнейших составляющих впускной системы. При правильной работе заслонки в двигатель отправляется достаточное количество воздуха, используемого для обогащения топливной смеси. Управляет заслонкой электронная педаль газа, при нажатии которой изменяется угол открытия.

Располагается этот механизм между впускным коллектором и воздушным фильтром. Добраться до него для профилактической чистки не составит труда даже для того, кто только стал автолюбителем.

Чистка дроссельной заслонки Ваз 2114

Инжекторная система питания современных автомобилей ВАЗ не отличается особенной сложностью, а разница в конструкции системы на моделях незначительна. Тем не менее, инжектор требует более точных регулировок и любая мелочь может привести к перебоям в работе двигателя. Сегодня мы рассмотрим дроссельную заслонку ВАЗ 2114, и на ее примере установим причины неисправностей холостого хода и других систем, связанные с ее засорением.

Признаки и причины засорения дроссельной заслонки ВАЗ 2114

Дроссельная заслонка инжекторных двигателей ВАЗ самой первой после воздушного фильтра встречается со всеми засорениями, которые может вызвать атмосферный воздух. Фильтр справляется с очисткой удовлетворительно, но некоторые частички пыли все же проникают внутрь системы через неплотности патрубков. Кроме того, картерные газы могут через вентиляцию картера наносить масляную пленку на дроссельную заслонку и регулятор холостого хода.

В общем и целом, засорение дроссельной заслонки приводит к неполному перекрыванию впускного диффузора, что обычно приводит к:

неоправданно высоким оборотам холостого хода; повышенному расходу топлива; тяжелому запуску двигателя; плавающие холостые обороты. Но вследствие загрязнения заслонка может не до конца открываться, а это чревато рывками, провалами в работе двигателя, а так же недостаточной приемистости и потере эффективной мощности.

Когда чистить дроссельную заслонку ВАЗ 2114

Специалисты рекомендуют проводить чистку дроссельной заслонки и РХХ не реже, чем раз в 60 000 км. Процедура совсем несложная, и занимает несколько минут, зато снимает массу проблем, особенно ярко выраженных при эксплуатации автомобиля в условиях города и интенсивного движения. Процесс очистки заслонки нужно проводить на остывшем двигателе, а из инструментов нам понадобятся только отвертка для отсоединения хомутов и торцовый ключ на 13. И новая прокладка.

Также перед началом работы стоит подумать о том, чем мыть будем. Мыть можно, в принципе, чем угодно, но топливщики рекомендуют использовать жидкость для очистки карбюраторов. Она лучше всего справляется масляным налетом, оседающим на поверхности заслонки и диффузора. Если покупка жидкости за 120 рублей сможет нанести непоправимый урон вашему бюджету, тогда можно использовать ацетон, или любой растворитель.

Демонтаж дроссельной заслонки

Снмем дроссельную заслонку с двигателя полностью. Так мы сможем обеспечить более тщательную очистку. Чтобы добраться до всего топливного хозяйства двигателя, нам будет необходимо снять декоративный кожух, который скрывает своей неповторимой эстетикой двигатель 2114. После этого нужно снять шланг системы принудительной вентиляции картера, который зачастую и стает виной засорения заслонки.

Попутно стоит взглянуть на воздушный патрубок. Если в нем есть масло, то это говорит о том, что система принудительной вентиляции картера потеряла былую свежесть и тонкий канал вентиляции мог забиться.

После этого необходимо стравить давление из системы охлаждения. Это нужно для того, чтобы антифриз не выливался из прогревочных шлангов, которые нам предстоит снять. Когда давление стабилизировалось, можно снимать шланги с патрубков корпуса дроссельной заслонки. Для того, чтобы антифриз не пролился, мы рекомендуем использовать вместо пробок для шлангов две старые свечи зажигания. Они всегда есть под рукой, их легко вставить и просто вынуть из шланга. Снимаем трос привода заслонки, отсоединяем шланг вентиляции бензобака, и снимаем дроссель в сборе.

Чистка дроссельной заслонки ВАЗ 2114

Конечно, проще чистить аэрозольной жидкостью, тогда не придется ковыряться в труднодоступных каналах ушными палочками. При чистке соблюдайте аккуратность и избегайте использования острых металлических предметов, чтобы не повредить диффузор и заслонку.

Начнем с датчика РХХ. Сперва вынимаем его и оцениваем степень его загрязнения. Скорее всего, он будет в маслянистой пленке и грязи. После этого берем очиститель карбюраторов и обильно разбрызгиваем аэрозоль на рабочую поверхность датчика. Особенно тщательно промываем конусную иглу и ее пружинку. Процедуру проводим до тех пор, пока датчик не станет чистым полностью. Перед тем, как устанавливать датчик, необходимо проверить расстояние от корпуса датчика до самого конуса. Оно должно быть в пределах 22-23 мм.

После очистки узла даем ему хорошо просохнуть, устанавливаем новую прокладку и собираем всю конструкцию в обратном порядке. Холостые должны прийти в норму, а работа двигателя стабилизироваться. Устойчивых вам холостых оборотов, и удачи на дорогах!

Для чего нужна модернизация дроссельной заслонки на ВАЗ-2109, 2110, 2115

В магазинах запчастей продаются дроссельные узлы с заслонками увеличенного диаметра (52, 54 и 56 мм) для автомобилей ВАЗ-2109, 2110 или 2115. По заверениям продавцов, установив такую заслонку взамен штатной 46-миллиметровой, владелец авто получит значительные преимущества: машина становится отзывчивее к педали газа, пропадают проблемы с холостыми оборотами, улучшается динамика автомобиля, и особенно это заметно, если заменить штатный воздушный фильтр фильтром нулевого сопротивления. Главный довод, который пытаются внушить автовладельцам, заключается в том, что мотору для эффективной работы требуется больше воздуха, для чего необходимо заменить штатный дроссельный узел на усовершенствованный. Приводят даже цифры: диаметр ресивера ВАЗ-2109 или ВАЗ-2110 составляет 53 мм, и заслонка диаметром 46 мм якобы «душит» мотор.

Многие владельцы ВАЗ-2109 и ВАЗ-2110 поддаются на уговоры и меняют штатное устройство на усовершенствованное. После этого, действительно, мотор работает лучше, и машина едет динамичнее. Причина улучшений на деле оказывается куда прозаичнее: вместо старого, грязного дроссельного узла, который давно нуждался в тщательной очистке, владелец поставил новый. В итоге двигатель вернулся к работе в штатном режиме, что и воспринимается владельцами, как обещанная отзывчивость и резвость автомобиля.

Всем привет! В данном тексте речь пойдет, о таком легком тюнинге впускной системы, как установка дроссельной заслонки увеличенного диаметра: http://motorring.ru/product/89

Что нам это даёт? Она позволяет двигателю пропустить наибольшее количество воздуха. А чем легче это ему сделать, тем больше будет мощность на выходе. Напомню, что диаметр стоковой заслонки автомобилей ВАЗ 2108-2115 – 46 мм. Соответственно, при установке на автомобиль дросселя диаметром 52-56 мм, по идее, должна увеличится мощность, что мы позже и проверим.

Когда нужно чистить дроссельную заслонку?

Дроссельная заслонка засоряется из-за пыли, замасливания газа и так далее. Весь этот шлак оседает на узел, далее заслонка просто перестает свободно открываться и закрываться, реагируя на педаль газа уже не столь чутко. Симптомы необходимости чистки заслонки таковы:

  • мотор авто запускается не с первого раза и через раз;
  • частота вращения коленвала повышена;
  • обороты начинают скакать на холостом ходу;
  • при езде на небольших скоростях автомобиль периодически «дергается».

Также специалисты рекомендуют осуществлять процедуру чистки заслонки дроссельной каждый 60 тысяч км эксплуатации авто.

Чистка дросселя

Для очистки заслонки от загрязнений, необходимо провести ее
демонтаж с автомобиля. Для этого потребуется некоторое количество инструментов
и небольшие навыки в ремонте авто.

Необходимый инструмент:

  • Крестовая или плоская отвертка;
  • Плоскогубцы;
  • Трещотка с удлинителем головкой на «13»;
  • Очиститель карбюратора;
  • Новая прокладка под ДУ;

Все работы следует выполнять со снятой минусовой клеммой АКБ.

Чистка механического дросселя

Приступаем к демонтажу заслонки, для этого откручиваем хомут гофры воздушного фильтра, хомут патрубка вентиляции картерных газов и хомут от ДМРВ. Вынимаем гофру.

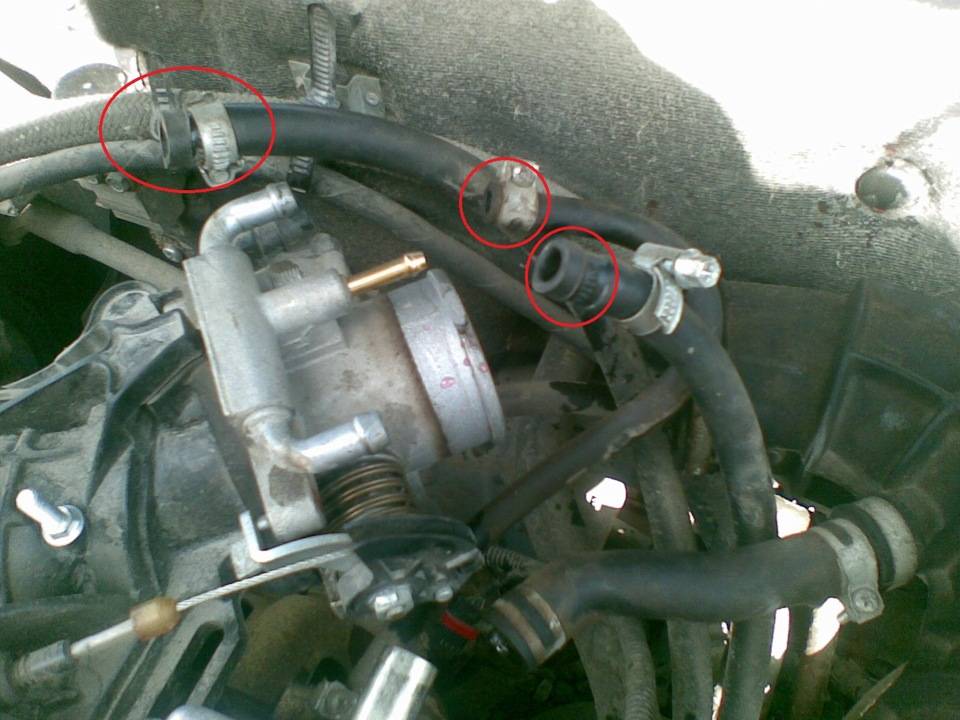

Откручиваем хомуты шлангов обогрева дросселя и поднимаем их вверх, чтобы ОЖ не вытекала.

Откручиваем хомуты оставшихся двух шлангов сверху и снизу ДЗ.

Отключаем разъемы ДПДЗ и РХХ

Далее откручиваем два болта крепления ДЗ, трещоткой с головкой на «13» и снимаем заслонку. Демонтируем уже со снятой заслонки ДПДЗ и РХХ.

Процесс очистки

Очистителем карбюратора тщательно промываем все места загрязнения

Особое внимание стоит уделить каналам регулятора холостого хода, так как именно в них скапливается большое количество грязи.
Затем промываем саму заслонку, от нагара.
Сборку проводим в обратной последовательности.
При сборке особое внимание уделите состоянию уплотнительного кольца на РХХ, оно должно плотно прилегать к корпусу и не иметь задиров и трещин. При необходимости замените ее

Чистка электронного дросселя E-ГАЗ

Демонтаж электронной заслонки немного быстрее и проще.

ВАЖНО: Не поворачивайте заслонку
пальцами, промывку необходимо осуществлять, не прикасаясь к заслонке. В
противном случае можно повредить механизм, что приведет к неизбежной замене ДУ

  • Откручиваем хомуты воздушной гофры и демонтируем ее.
  •  Затем снимаем разъем с ДУ и откручиваем три гайки крепящих дроссель к впускному колектору.

Процесс очистки

  1. Очистителем карбюратора очищаем дроссель от нагара, очищенная поверхность должна блестеть.
  2. Сборку проводим в обратной последовательности.

Пошаговая инструкция

Весь ремонт разделяют на два этапа – разборка и чистка. Время чистки зависит от степени загрязнения заслонки и общего износа двигателя. Здесь не нужно применять большую физическую силу, каждый этап можно сделать в одиночку без сторонней помощи.

Что понадобится для промывки

Ремонт нужно проводить после того, как двигатель остынет. Для снятия дроссельного узла понадобится две отвёртки, а также торцовый ключ на 13. Эти инструменты есть практически у каждого автолюбителя. Для работы с самой заслонкой подойдёт любое чистящее средство, главное, чтобы оно хорошо удаляло масло и сажу. Для лучшей чистки рекомендуем использовать ватные палочки, они помогут добраться до самых труднодоступных мест.


Ватные палочки помогут лучше очистить заслонку от грязи

При разборке механизма может оказаться, что некоторые расходники уже непригодны для дальнейшего использования. Поэтому лучше заранее приобрести прокладку дроссельной заслонки или уплотнительное кольцо ресивера, в зависимости от объёма двигателя.

Снятие дроссельного узла и его очищение

Выполнять снятие дроссельного узла нужно в следующей последовательности:

  1. Открыв капот, снимаем пластмассовую крышку, которая покрывает двигатель сверху.
  2. Снимаем резиновый вентилирующий шланг. При наличии большого количества грязи убираем её обычной тряпкой.

    Снимаем вентилирующий шланг с помощью отвертки

  3. Перед выемкой самого механизма нам потребуется снять давление с системы охлаждения. Для этого снимаем шланги с незамерзающей жидкостью, предварительно отжав несколько хомутов.

    Снимаем шланги с незамерзающей жидкостью, предварительно отжав хомуты

  4. Для защиты отверстий от попадания пыли на время ремонта их лучше сразу прикрыть небольшими заглушками.
  5. Чтобы получить доступ к самой заслонке, потребуется убрать ещё один шланг, который вентилирует топливный бак.
  6. Теперь можно вынимать заслонку, предварительно открутив два болта крепления и отсоединив тросик, что связывает деталь с педалью акселератора.

    Вынимаем заслонку, предварительно открутив два болта

Для дальнейшей работы нужно определиться, какой метод очистки вы будете использовать. При небольшом загрязнении выбирайте более простой и быстрый – поверхностный. Если же механизм покрыт большим слоем грязи, и некоторые элементы закоксовались, то здесь подойдёт полная чистка. Поверхностная очистка не требует дальнейшей разборки механизма. Достаточно тряпкой и ватными палочками убрать масляный налёт с внутренних и внешних поверхностей. Из чистящих средств рекомендуем использовать бензин или растворитель.

При полной промывке нам потребуется замена прокладки или уплотнительного кольца. Для разборки инструмента возьмите небольшую отвёртку и ключ на 13, чтобы открутить ещё два болта. После очистки механики рекомендуют продуть все отверстия струёй сжатого воздуха – это удалит лишнюю влагу и мелкие частицы пыли.

Это интересно: Тонируем стекло, клеим наклейки и стикеры – как на это смотрит закон


Как выглядит дроссельная заслонка до и после очистки

Во время разборки дроссельного узла рекомендуем особе внимание уделить датчику холостого хода. От правильности его работы зависит эффективность использования топлива и плавность движения автомобиля

Для его очистки лучше использовать средство WD 40 и тонкие ватные палочки. Убираем грязь с корпуса и хорошо прочищаем контакты устройства.

Пошаговая инструкция

Весь ремонт разделяют на два этапа – разборка и чистка. Время чистки зависит от степени загрязнения заслонки и общего износа двигателя. Здесь не нужно применять большую физическую силу, каждый этап можно сделать в одиночку без сторонней помощи.

Что понадобится для промывки

Ремонт нужно проводить после того, как двигатель остынет. Для снятия дроссельного узла понадобится две отвёртки, а также торцовый ключ на 13. Эти инструменты есть практически у каждого автолюбителя. Для работы с самой заслонкой подойдёт любое чистящее средство, главное, чтобы оно хорошо удаляло масло и сажу. Для лучшей чистки рекомендуем использовать ватные палочки, они помогут добраться до самых труднодоступных мест.

Ватные палочки помогут лучше очистить заслонку от грязи

При разборке механизма может оказаться, что некоторые расходники уже непригодны для дальнейшего использования. Поэтому лучше заранее приобрести прокладку дроссельной заслонки или уплотнительное кольцо ресивера, в зависимости от объёма двигателя.

Снятие дроссельного узла и его очищение

Выполнять снятие дроссельного узла нужно в следующей последовательности:

  1. Открыв капот, снимаем пластмассовую крышку, которая покрывает двигатель сверху.
  2. Снимаем резиновый вентилирующий шланг. При наличии большого количества грязи убираем её обычной тряпкой. Снимаем вентилирующий шланг с помощью отвертки
  3. Перед выемкой самого механизма нам потребуется снять давление с системы охлаждения. Для этого снимаем шланги с незамерзающей жидкостью, предварительно отжав несколько хомутов. Снимаем шланги с незамерзающей жидкостью, предварительно отжав хомуты
  4. Для защиты отверстий от попадания пыли на время ремонта их лучше сразу прикрыть небольшими заглушками.
  5. Чтобы получить доступ к самой заслонке, потребуется убрать ещё один шланг, который вентилирует топливный бак.
  6. Теперь можно вынимать заслонку, предварительно открутив два болта крепления и отсоединив тросик, что связывает деталь с педалью акселератора. Вынимаем заслонку, предварительно открутив два болта

Для дальнейшей работы нужно определиться, какой метод очистки вы будете использовать. При небольшом загрязнении выбирайте более простой и быстрый – поверхностный. Если же механизм покрыт большим слоем грязи, и некоторые элементы закоксовались, то здесь подойдёт полная чистка. Поверхностная очистка не требует дальнейшей разборки механизма. Достаточно тряпкой и ватными палочками убрать масляный налёт с внутренних и внешних поверхностей. Из чистящих средств рекомендуем использовать бензин или растворитель.

Совет: Регулируйте заслонку в процессе чистки, чтобы полностью убрать грязь с внутренней поверхности механизма.

При полной промывке нам потребуется замена прокладки или уплотнительного кольца. Для разборки инструмента возьмите небольшую отвёртку и ключ на 13, чтобы открутить ещё два болта. После очистки механики рекомендуют продуть все отверстия струёй сжатого воздуха – это удалит лишнюю влагу и мелкие частицы пыли.

Как выглядит дроссельная заслонка до и после очистки

Во время разборки дроссельного узла рекомендуем особе внимание уделить датчику холостого хода. От правильности его работы зависит эффективность использования топлива и плавность движения автомобиля. Для его очистки лучше использовать средство WD 40 и тонкие ватные палочки

Убираем грязь с корпуса и хорошо прочищаем контакты устройства

Для его очистки лучше использовать средство WD 40 и тонкие ватные палочки. Убираем грязь с корпуса и хорошо прочищаем контакты устройства.

Чистка дросселя

На более поздние варианты модели ВАЗ 2114 могли устанавливаться электронные дроссельные заслонки, поэтому далее рассмотрим инструкцию по очистке обоих видов дросселя: механического и электронного. Отметим, что рассмотренные далее виды дросселей устанавливались на 8-ми клапанный двигатель ВАЗ 2114.
Прочистка механического дросселя выполняется в несколько шагов:

  • Открутите крышку расширительного бачка для сброса давления в системе охлаждения;
  • Отсоедините с дросселя все штекеры датчиков;
  • С помощью крестообразной отвертки отверните хомуты патрубка охлаждающей жидкости на дросселе;
  • Снимите тросик газа (если у вас не электронная педаль газа);
  • С помощью головки на 13 (или накидного ключа) отверните две гайки крепления узла, не забыв снять при этом старую прокладку;
  • Далее приступайте к тщательной очистке узла, не забывая при этом очищать все прилегающие к заслонке поверхности. Для удаления грязи из труднодоступных мест понадобится сжатый воздух из компрессора или обычного автомобильного насоса.

Сборку следует производить в обратной последовательности.
Очистка электронного дросселя имеет несколько особенностей:

  • Т.к. в механизме электронного варианта есть микродатчики, во время их очистки не следует увлекаться химическими средствами, т.к. есть риск их повреждения;
  • Для тщательного очищения механизмов электронной версии узла следует снять крышку, крепящуюся 4 болтами;
  • Далее после очистки всех элементов смажьте шестеренки литолом;
  • Также при обратной установке электронного варианта узла может понадобиться его адаптация.

https://youtube.com/watch?v=Gt3KGFav1u4

Чистка дроссельной заслонки на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать! Дроссельная заслонка — со временем загрязняется, в связи с этим она начинает хуже открываться и закрываться, а так же появляется неровный холостой ход, потому что слой пыли который на заслонке присутствует, не даёт воздуху нормально попадать в двигатель автомобиля и особенно это заметно когда нога с педали газа убрана, просто когда нога с педали убрана, заслонка почти полностью закрыта но есть небольшая щель через которую и попадает воздух в двигатель, а если будет куча грязи и пыли в этом месте, то воздух нормально попадать в двигатель не будет поэтому то и холостой ход будет неровный.

Примечание! Чтобы произвести замену данной детали, нужно будет запастись вам: Набором всех ключей которые у вас только есть и в этом наборе обязательно удлинитель, либо же вороток с накидными головками быть должен, кроме этого очиститель для карбюратора понадобиться который в автомагазине можно найти и тряпочка, которой вы всю грязь будете убирать с заслонки и ещё кстати отвёртками запаситесь всеми которые у вас есть!

  • Чистка дроссельной заслонки
  • Дополнительный видео-ролик

Где находится дроссельная заслонка? Прежде чем продолжить писать, укажем вам на один очень важный нюанс, дроссельная заслонка это неправильное название того агрегата о котором вы на данный момент думаете, правильное его название это дроссельный узел (Указан красной стрелкой) а вот сама заслонка находиться уже внутри данного узла и играет очень большую роль в нём, открываясь и закрываясь в тот момент когда это вам нужно.

Когда нужно чистить дроссельную заслонку? Засоряется она не так уж и быстро, поэтому и чистить её нужно довольно редко, но это смотря как вы ездите и по каким дорогам, вот к примеру если автомобиль эксплуатируется каждый день на грунтовой дороге где полно пыли, то заслонка довольно таки быстро запылиться и загрязниться и потребует чистки, но если же автомобиль эксплуатируется в основном в городском цикле или ещё лучше загородом (В посёлках и т.д.) по дорогам, то в этом случае заслонку нужно будет реже чистить, поэтому как таковых точных цифр когда она подлежит очистки нет, всё как говориться на внешний вид определяется и по симптомам (Машина неустойчиво работает на холостом ходу, плавают у неё обороты, глохнет даже иногда и т.д., вот это и есть симптомы загрязнённости заслонки, но хотя они и из-за других проблем могут тоже встречаться).

Примечание! Чтобы заслонка реже у вас загрязнялась, рекомендуем как можно чаще менять воздушный фильтр на автомобиле или просто замену производить когда он действительно этого требует, и особенно не затягивайте с его заменой когда он это требует (Он весь в пыли будет в этом случае и эта пыль будет в двигатель лететь и дроссельную заслонку ещё ко всему этому она загрязнять будет)!

Как почистить дроссельную заслонку на ВАЗ 2113-ВАЗ 2115?

1. Сперва вам его конечно же нужно будет снять, о том как эту операцию проделать правильно, читайте в статье которая размещена на нашем сайте, под названием: «Замена дроссельного узла на ВАЗ», как только заслонка или будем правильно говорить дроссельный узел будет снят, приступайте к его очистки, для этого положите на ровную и чистую его поверхность и после чего берите в руки жидкость для очистки карбюратора и с её помощью, пройдите весь дроссельный узел, но на датчики смотрите не попадите да и вообще их лучше всего вывернуть мы вам рекомендуем.

2. Когда узел внутри будет очищен (Кстати жидкостью чистите именно в том месте где сама дроссельная заслонка находиться, за пределами узла, то есть на наружной его части, не рекомендуем вам его чистить), вытрите всевозможные капли и положите после чего узел на солнце или просто в тёплое помещение занесите, дождитесь его полного высыхания и можете ставить обратно на автомобиль, если вы хотите по лучше его очистить, то можете ещё ко всему этому сжатым воздухом его продуть (Сжатый воздух находиться в компрессоре, в насосе, поэтому что то из этого найдите и после чего продуйте им дроссельный узел от всех частичек грязи, в трудно доступных местах).

Дополнительный видео-ролик: Более подробно увидеть процесс очистки дроссельного узла вы можете в видео-ролике который расположен чуть ниже, в нём не только всё показывается но и описывается ко всему этому, кстати в ролике используется автомобиль ВАЗ 2112, вы особого внимания на это не обращайте, потому что дроссельные узлы на всех автомобилях чистятся практически идентично, но только узла с системой е-газ это не касается, там весь процесс очистки совсем по другому происходит.

Датчик положения дроссельной заслонки

Этот датчик является потенцимером. При воздействии на педаль газа изменяется положение заслонки и напряжение подаваемое на контролер. В закрытом состоянии напряжение составляет 0,7В, при полностью открытой 4В. В соответствии с этими данными датчик и контролирует подачу топлива.

Если возникает неисправность датчика положения, то контролер не сможет правильно определять положение заслонки. Это вытекает в следующие неисправности:

  • во всех режимах работы двигателя обороты начинают плавать, на холостом ходу обороты будут повышенными;
  • при выключении передачи (нейтраль) во время движения, двигатель может глохнуть;
  • иногда может загораться лампочка CHECK.

Для проверки работоспособности датчика положения, можно воспользоваться мультиметром. При включенном зажигании щупы подключаются к разъемам В и С. Изменение положения заслонки должно приводить к изменению напряжения.

Каких типов бывает датчик положения дроссельной заслонки

Этот датчик бывает двух типов: пленочно-резисторный и бесконтактный, работающий на магнитно-резисторном эффекте. Пленочно-резисторные устанавливаются производителем ВАЗ и, как правило, срок службы их недолгий (50 тысяч км). Причиной в основном является повреждение резистивного поля, с которым соприкасается ползунок, при изменении положения затворки. Нарушается контакт, сигнал не переходит на контролер, тем самым вызывает неустойчивую работу автоматики.

Бесконтактные датчики дроссельной заслонки

Бесконтактные агрегаты на порядок дороже предыдущего варианта, но отличаются высокой эффективностью в эксплуатации и сложностью в конструкции. В электронном варианте отсутствует тросик педали газа. Роль тросика играет специальный блок, который передает сигнал по системе датчиков. Устройство функционирует по магниторезистивному принципу. Он включает в себя ротор и статор. В основании ротора лежит магнит. Статор необходим для улавливания электромагнитного поля. Прибор данной категории служит для установки в узлы электро управления

Есть мнение, что отсутствие такой важной составляющей, как тросик, снижает реакцию педали газа, но надежность – неоспорима. У машин с электронным узлом обязательное наличие бортового компьютера, который содержит всю информацию о выполняемых задачах двигателя

Возникшие поломки данного механизма определить без специального оборудования сложно.

Пленочно-резисторные датчики дроссельной заслонки

Пленочно-резисторные компоненты, установленные на ВАЗ 2114, как и на других вазовских представителях, особенно при длительной эксплуатации, могут вызвать нестабильный холостой ход, при переключении скоростей — остановку мотора. При появлении первых признаков неисправностей — проведение диагностики исключит, как вариант, поломку датчика ХХ, датчика расхода воздуха, детонации, так как в данном случае симптомы схожи. При неработающем регуляторе ХХ, например, заслонка также значительно открывается. Поступление большого количества воздуха в камеру приводит к быстрому сгоранию смеси топлива с воздухом. Вырастают обороты, и снижается мощность двигателя. Причиной выхода из строя самого 2114 датчика дроссельной заслонки может являться окисление контактов и, как итог, прогоревшие контакты. В первом случае, их можно восстановить, путем нанесения антикоррозийной смазки, зато в последнем, только радикальные действия.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
