Моторчик стеклоочистителя – когда неизбежен ремонт?

Ремонт мотора стеклоочистителя

Есть несколько факторов и причин, способных вывести столь важный прибор из строя. В большинстве случаев, это происходит при отсутствии контакта между коллекторов и щётками. Если после осмотра моторчика и тотальной чистки контактов проблема не исчезает, скорее всего придётся разобрать его и заменить.

Однако, перед тем как принять такое радикальное действие, следует рассмотреть ещё несколько способов для принятия решительных действий. Если редуктор заел, а рычаги заклинили, скорее всего в системе сработал определенный предохранитель, который называется биметаллическим. В результате, система не сможет справляться со своими обязанностями и доставит водителю дополнительные проблемы.

Замена трапеции и моторчика дворников (стеклоочистителей)

Конструкция трапеции на автомобилях ВАЗ 2109-2108 достаточно надежная и производить ее замену практически никогда не приходится, или же в исключительных случаях. Но снимать ее понадобится в том случае, если необходима замена моторчика дворников. Эта деталь выходит из строя гораздо чаще. Выполнить этот ремонт своими руками достаточно просто и для этой работы нам понадобится следующий инструмент:

  • ключ рожковый или накидной на 24
  • головка торцевая на 10
  • удлинитель
  • трещотка
  • отвертка плоская

Прежде чем приступа к данному ремонту, необходимо снять рычаги стеклоочистителей с автомобиля. Затем отверткой поддеваем резинки, которые одеты поверх штоков со шлицам, и снимаем их как это показано на фотографии ниже:

После чего откручиваем гайки с обоих сторон:

И снимаем под ними еще уплотнительные резинки. Затем откручиваем гайку крепления трапеции и моторчика с внутренней стороны, как это наглядно продемонстрировано на примере:

Далее отсоединяем штекер с проводами питания от моторчика:

Теперь остается слегка просунуть валы со шлицами в отверстия в кузове, чтобы таким образом освободить трапецию:

И немного проворачивая всю эту конструкцию для удобного демонтажа, вынимаем ее из своего места:

Если нужно заменить моторчик, то откручиваем его от основного механизма, и производим в дальнейшем установку всех снятых деталей в обратной последовательности.Что касается цены на данные детали, то отдельно трапецию можно купить за 1000 рублей и за такую же цену можно приобрести сам моторчик.

Моторедуктор от Volkswagen Transporter

Электродвигатель от Фольксвагена требует небольшой переделки, но те, кто пошел по этому пути, как правило, довольны дальнейшей работой дворников и стабильностью стеклоочистителя.

Такая замена требует небольшой переделки. У «десяток» 2005 г. электродвигатель на трапецию подключается рычажком, имеющим большое отверстие. Поэтому рычажок достаточно поменять (взять нового образца), и все подойдет идеально.

И еще один момент: устанавливая мотор на трапецию, нельзя ставить граверы вместе с болтами, чтобы кривошип их не задевал во время работы.

Моторчик стеклоочистителя ВАЗ 2110 v10-07-0001 от Volkswagen Transporter

Такая замена избавит вас от медленных дворников, и даже в сильный ливень они будут хорошо справляться с возложенной на них задачей – обеспечения хорошей видимости.

Источник

Что такое моторчик стеклоочистителя?

Все легковые, грузовые и прочие транспортные средства уже с завода обязательно оснащаются механизмами для очистки стекол, теже щетки стеклоочистителя. В стандартном виде, он представляет собой два держателя с резинками на лобовом стекле и один держатель на заднем стекле (для автомобилей с кузовом «универсал» или «хэтчбэк»). Все стеклоочистители поддерживают три режима работы, в процессе которого они передвигаются быстро, медленно или в прерывистом темпе.

Все стеклоочистители снабжаются специальным электродвигателем с редукторной передачей крутящего момента. На валу двигателя крепится два механизма предназначенных для работы стеклоочистителей. Один поворачивает дворники до определенного положения на лобовом стекле, а второй отвечает за перемещение очистителей в исходное положение. Система рычагов поддерживает стеклоочистители на протяжении всей работы.

По сути, электродвигатель вращается без остановок, а за перемещение дворников отвечает специальный механизм, который допускает их поворот и быстрый возврат в исходное положение. Этот механизм называется трапеция стеклоочистителя. Он состоит из комплекса рычагов, которые и перемещают дворники по лобовому стеклу.

Помимо стеклоочистителей, за нормальный обзор на фронтальную часть дороги отвечает и система омывания стекол. Он представляет собой бачок со специальной жидкостью, которая под действием установленного в бачке насоса, закачивается в систему и разбрызгивается на лобовом стекле

Крайне важно, чтобы эти механизмы были всегда в исправном и рабочем состоянии. Это связано с тем, что в запланированный день поездки погода может запросто испортиться и движение с неисправной системой стеклоочистителей может стать очень опасной

Моторчик стеклоочистителя – что это и как работает?

Современные автомобили оснащаются двумя стеклоочистителями, которые для переднего стекла имеют двойную конструкцию (имеется две резинки на щетке для более эффективной работы), а для заднего – одинарный вариант. Большинство стеклоочистителей лобовика работают в трех основных режимах. Эти режимы представляют собой прерывистую, медленную и быструю работу.

Стеклоочиститель лобовика включает в свою конструкцию электрический двигатель с редуктором, систему рычагов, щетки и механизм, автоматически возвращающий дворники авто в исходное положение. Одновременно с очистителем осуществляется работа омывателя ветрового стекла. Когда этот небольшой, но важный механизм перестает работать, не стоит медлить с его починкой, ведь погода редко бывает предсказуема.

Как подобрать дворник по авто

Если щетки решено было полностью заменить, то нужно правильно подобрать дворники по авто. Лучше это делать, сравнивая выбираемые со старыми, снятыми с авто. При подборе лучше ориентироваться на определенные правила:

Тип крепления. Некоторые автомобильные дворники одного и того же производителя могут иметь разные способы фиксации на поводке. Чтобы не ошибиться в выборе, лучше сравнивать вид крепления со старой щеткой. Если же выбор пал на дворники, у которых крепление не подходит к поводку, можно дополнительно к ним приобрести переходник.
Длина

Дворники подобрать по авто важно также и по длине. Максимальное отклонение длины дворников может составлять 1,5-2,0 см, но не больше

Опять же при подборе лучше выбирать дворник после сравнения его со снятым с авто.
Вид дворника. Здесь уже подбор осуществляется по предпочтению. Можно купить недорогие каркасные или же потраться больше, на приобретение бескаркасных или гибридных.
Компания-изготовитель. Приобретая дешевые дворники китайского производства – на долговечную и качественную их работу по очистке можно не рассчитывать. Существует немало компаний, занимающихся производством качественных дворников. Причем одна и та же модель дворников у них может выпускаться с разными адаптерами, под определенные марки авто. Вот лишь некоторые лучшие изготовители автодворников — Bosh, Denso, SWF, Valeo.

Выполнив правильный подбор автомобильных дворников, останется лишь установить их на авто, путем одевания их на поводок до срабатывания фиксатора.

Каждый автомобиль оборудован небольшими и, как кажется, несущественными деталями, которые в действительности играют важную роль и отчасти оказывают влияние на безопасность движения. К данным деталям относятся механизмы щеток стеклоочистителей, известные в простонародье как дворники.

Моторчик стеклоочистителя – когда неизбежен ремонт?

При движении автомобиля в неблагоприятных погодных условиях большое значение имеет своевременная очистка ветрового стекла, и нередко возникает вопрос, как проверить моторчик стеклоочистителя. Основное предназначение агрегата заключается в избавлении ветрового проема автомобиля от влаги, снега и других атмосферных осадков, поэтому разберемся, как поддерживать этот механизм в рабочем состоянии.

Моторчик стеклоочистителя – что это и как работает?

Современные автомобили оснащаются двумя стеклоочистителями, которые для переднего стекла имеют двойную конструкцию (имеется две резинки на щетке для более эффективной работы), а для заднего – одинарный вариант. Большинство стеклоочистителей лобовика работают в трех основных режимах. Эти режимы представляют собой прерывистую, медленную и быструю работу.

Стеклоочиститель лобовика включает в свою конструкцию электрический двигатель с редуктором, систему рычагов, щетки и механизм, автоматически возвращающий дворники авто в исходное положение. Одновременно с очистителем осуществляется работа омывателя ветрового стекла. Когда этот небольшой, но важный механизм перестает работать, не стоит медлить с его починкой, ведь погода редко бывает предсказуема.

Ремонт моторчика стеклоочистителя – как установить причину поломки?

Может быть несколько причин, почему не работает стеклоочиститель, рассмотрим часто встречающиеся ситуации чуть ниже. В первую очередь может отсутствовать контакт между коллектором и щетками. Если после разборки электродвигателя и зачистки контактов неисправность не устранилась, то в этом случае, скорее всего, необходим ремонт моторчика стеклоочистителя, но есть еще несколько вариантов, которые стоит проверить до кардинальных мер.

В случае, если заклинили рычаги или заел редуктор, может сработать биметаллический предохранитель. Тогда ваша система тоже не будет отзываться на попытки ее включить. Естественно, поправив положение указанных компонентов и заменив предохранитель, можно решить эту проблему. После устранения неисправности стеклоочиститель должен нормально работать.

Иногда этот механизм начинает функционировать только на одной скорости. В этом случае, скорее всего, неисправен переключатель или резистор. Щетки могут не устанавливаться в нижнее положение, для этого необходимо отрегулировать механизм остановки. Нередко бывают ситуации, когда при включении стеклоочистителя возникают посторонние звуки в виде скрипа или скрежета. Если это не связано с сухостью стекла или наличием под резинками щеток песка, то, видимо, барахлит что-то внутри, поэтому пора заглянуть поглубже.

Строение стеклоочистителя не сложное. На пальцы крепятся рычаги щеток, которые могут быть самыми первыми подозреваемыми источниками посторонних звуков. Как правило, они закисают во втулках кронштейна из-за нарушений защиты, когда внутрь попадает вода и грязь. Если же и эту проверку устройство прошло успешно, а звук сохранился, то необходим ремонт или замена моторчика стеклоочистителя.

Для того чтобы снять моторчик, нужно обесточить систему электрооборудования, и только после этого его можно демонтировать.

Замена моторчика стеклоочистителя – как снять устройство?

Иногда моторчик заднего стеклоочистителя, также как и переднего, попросту выходит из строя. Вряд ли это будет частая поломка, но если она вас застала, ничего не поделаешь, придется разбираться. Для того чтобы произвести ремонт устройства, его нужно снять, а это довольно трудоемкий процесс. Для примера обычно приводятся классические ВАЗовские модели, наиболее полно демонстрирующие весь технический процесс. Итак, снятие моторчика проходит в несколько этапов:

  • Откручиваются гайки, которыми крепятся рычаги щеток, после чего их можно снять с конусных шлицев привода. Если сделать это трудно, на шлицы может быть нанесена проникающая смазка.
  • Приводы рычагов щеток демонтируются путем откручивания гаек крепления, а затем производится снятие пластмассовых втулок и резиновых прокладок.
  • Колодка проводов в жгуте отсоединяется и вынимается путем приподнимания края уплотнителя, через прорезь в перегородке моторного отсека.
  • Следующим этапом производится непосредственное снятие стеклоочистителя. Затем с него откручивается шайба и пружинный фиксатор, отсоединяется тяга.
  • После откручивания трех болтов крепления можно достать и моторчик.

После визуального осмотра все негодные части следует заменить. Если восстановление невозможно, то следует приобрести новый моторчик. Сборка всей системы очистки стекол производится в обратной последовательности.

Особенности устройства электродвигателя

Базис стеклоочистителей состоит из нескольких отдельных элементов. Среди них следующие:

  • ось рычага;

  • электромотор (прибор, приводящий стеклоочиститель в работу);
  • рычаг щёток;
  • щётки;
  • щёткодержатель;
  • монтажный блок;
  • корпус;
  • моторедуктор.

Независимо от модели и производителя, такие детали незаменимы. Разные вариации объясняются лишь модельными характеристиками. Для примера, в самых последних новинках автомобильной отрасли присутствуют модернизированные варианты с самыми различными функциями.

Некоторые из них располагают функцией подогрева, некоторые работают на автоматической основе, реагируя на любой контакт с водой или грязью на лобовом стекле. В общем, это все существующие детали прибора, поэтому следующий этап изучения его работы заключается в обзоре базовых понятий.

Не секрет, что все очистители стекла представляют собой очень хрупкое и уязвимое приспособление, которое нуждается в усиленном уходе и может сломаться. Такой конструктивный элемент вынужден справляться со всей работой очищения лобового стекла, поэтому при продолжительной эксплуатации замечается такая проблема, как быстрый износ.

Неприятность связана с постоянным контактированием резиновой щётки с поверхностью стекла и большими нагрузками. В результате хорошая модель должна располагать внушительной гибкостью и жёсткостью.

Как проверить моторчик стеклоочистителя? При проверке моторчика стеклоочистителя на исправность достаточно обратить внимание на ряд ключевых тонкостей и предопределяющих факторов. Один из них — погодные условия

Не секрет, что продолжительное воздействие низких температур, жара и дождь не самым лучшим образом сказываются на состоянии и работе деталей.

Провести проверку электродвигателя стеклоочистителя совсем несложно. Если есть какие-нибудь дефекты, на лобовом стекле будут заметны царапины или полосы. А также не исключается появление некорректного шума от работы щёточек. Кроме этого, щёточки могут двигаться очень медленно, не в такт, или очень быстро

В таком случае следует обратить внимание на моторчик

При осмотре учтите состояние реле или рычага. Если из строя вышел один из важных элементов, это будет сопровождаться движением щёточек в разных направлениях. Если щётки стеклоочистителя начинают слетать в режиме активной работы, придётся применить новый щёткодержатель.

Принцип работы

Современные автомобили и многие другие транспортные средства могут оснащаться двумя стеклоочистителями. Подобное решение располагает двойной конструкцией для переднего стекла.

Она не включает в себя резинки, размещенные на щётке, которые обеспечивают более эффективную и продуктивную работу, а также для заднего стекла (здесь речь идёт об одинарном варианте).

Большинство существующих моделей способны работать в трёх разных режимах:

  • Медленный режим.
  • Прерывистый режим работы.
  • Быстрая работа.

В основе каждого очистителя стекла находится соответствующий двигатель, который оборудован редуктором, щётками, системой рычагов и автоматизированным механизмом, позволяющим возвращать дворники в исходное положение.

Кроме этого, вместе с устройством функционирует прибор подачи воды на всю область лобового стекла. Если он выходит из строя, автомобилист должен серьёзно задуматься о предстоящем ремонте.

Полезно также почитать: Самостоятельная замена щётки заднего стеклоочистителя авто

Схема стеклоочистителя работа.

Нулевое положение.

Схема состоит из плавкого предохранителя F, трёхпозиционного переключателя SA, электродвигателя с постоянными магнитами М и концевого переключателя SQ. Нулевое положение переключателя SA соответствует выключенному состоянию стеклоочистителя автомобиля. Если переключатель перевести в это положение после рабочего то остановка электродвигателя произойдёт только после размыкания концевого переключателя SQ, которое происходит в момент нахождения щеток стеклоочистителя в крайнем положении.

Замыкание щётки электродвигателя, переключателем SQ, на массу приводит к динамическому торможению и резкой остановке электродвигателя, что препятствует проскакиванию момента отключения и повторной подачи питания на щётки электродвигателя через SQ, что приведёт к безостановочной работе электродвигателя.

Первое положение.

При переводе переключателя SA в первое положение питание от предохранителя F через контакты переключателя, будет поступать к щётке электродвигателя, и привод будет работать на низкой скорости.

Как меняется моторчик заднего стеклоочистителя Kia Sorento BL?

  1. Снимаем дворник с поводком.
  2. Снимаем обшивку задней двери.
  3. Снимаем блок управления моторчиком стеклоочистителя.
  4. Отсоединяем разъемы питания моторчика.
  5. Снимаем сам моторчик стеклоочистителя.

Моменты затяжки:

  • Крепления дворника 4-6 Нм;
  • Крепления моторчика 5-9 Нм.

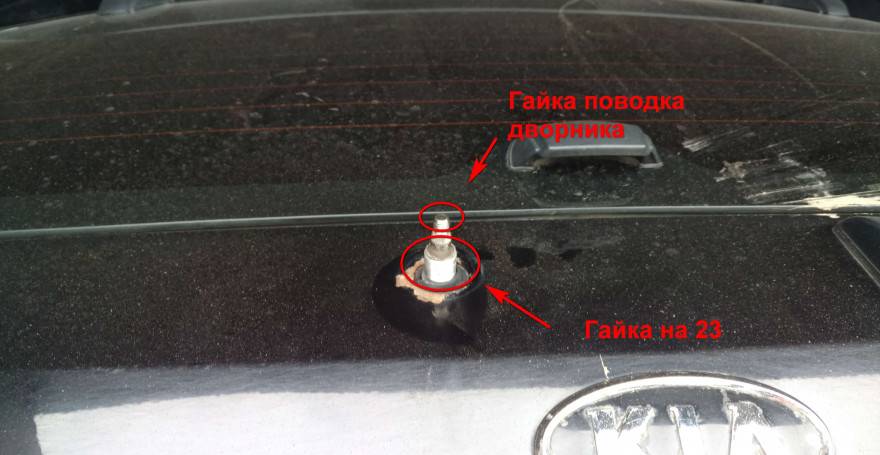

Первым делом откручиваем гайку крепления дворника, она обычно ржавая, чтобы не сорвать обильно поливаем WD-40, затем снимаем дворник раскачивая его или используем съемник поводков стеклоочистителей. Дальше снимаем с оси моторчика стеклоочистителя резиновый сальник, под сальником откручиваем гайку на 23, теперь снаружи моторчик ничего не держит и можно открыть ляду багажника и разбирать с той стороны.

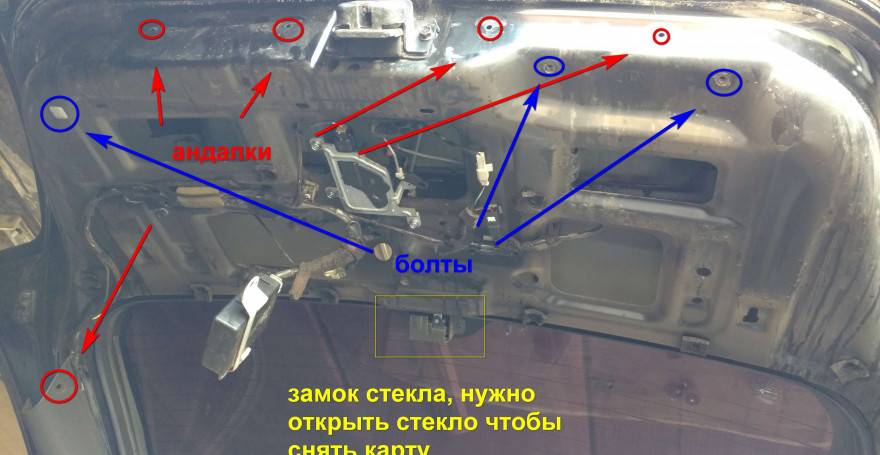

Разбираем заднюю дверь, для этого головкой на 10 откручиваем 2 болта крепления ручки и крестовой отверткой болт на левой стороне карты двери, выкручиваем 8 андапок (4 с нижней части двери, 2 по бокам и 2 со стороны стекла), срываем карту двери багажника с клипс. После этого карта будет болтаться, но чтобы снять ее нужно открыть окно двери багажника.

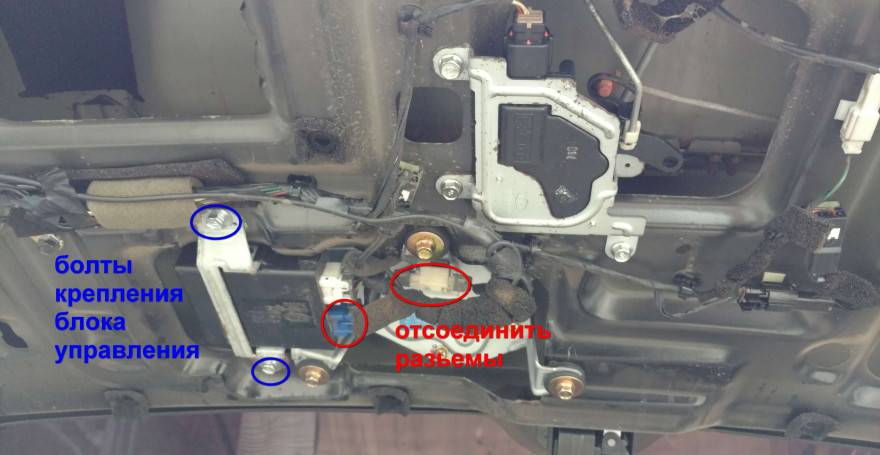

Моторчик расположен за блоком управления, откручиваем головкой на 10 крепление блока и отсоединяем провода моторчика.

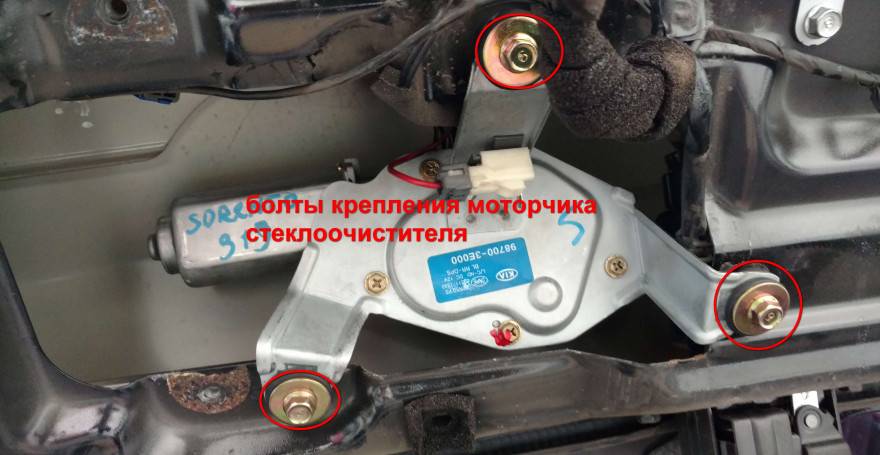

Откручиваем головкой на 10 крепление моторчика стеклоочистителя.Все, моторчик вынимается из двери багажника вниз. Установку моторчика выполняем в обратном порядке, закручивать крепление моторчика и блока управления с усилием 5-9 Нм, а гайку крепления поводка дворника 4-6 Нм.

Источник

Основные неисправности механизма и способы их устранения

В каких случаях требуется ремонт моторчика стеклоочистителя?

Перед тем, как снять, как проверить моторчик и его заменить, ознакомьтесь с основными неисправностями узла:

  1. Устройство не функционирует, предохранительный элемент тоже, но его целостность не работает. В данном случае сначала следует произвести диагностику целостности проводки, подключения контактов, а если в ходе диагностики будут выявлены повреждения, то их надо устранить. Если с проводкой все нормально, то необходимо проверить подрулевой переключатель щеток, вполне возможно, что он вышел из строя. Естественно, проблема может крыться и в электромоторе, к примеру, подгорели его контакты или закислились щетки, если это так, то его надо будет ремонтировать либо менять. Не лишним будет произвести диагностику проводки, которая идет к нему и колодке. Предохранительный элемент рекомендуется зачистить или заменить, если очистка не дала результатов. Если после выполнения всех этих действий система все равно не работает, то нужно будет произвести диагностику целостности обмотки так называемого якоря мотора. Если диагностика показала, что цепь отсутствует, то либо производится замена якоря, либо всего электродвигателя в сборе.
  2. Щетки не работают, при этом предохранительный элемент рабочий, а в цепи питания предохранитель регулярно выходит из строя. В данном случае диагностируются рычаги — возможно, они не могут работать в результате деформации либо примерзания щеток к ветровому стеклу. Значительно хуже, если поломка узла обусловлена коротким замыканием в цепи якоря, тогда вам придется решать, что менять конкретно — якорь либо редукторный узел.
  3. Устройство не функционирует в прерывистом режиме. Как правило, такая неисправность обусловлена выходом из строя реле либо переключателя. И в том, и в другом случае лучше произвести замену вышедшего из строя механизма.
  4. Дворники работают в прерывистом режиме, но не останавливаются. В данном случае проблема, как правило, кроется в неработоспособности реле либо концевого выключателя. Если причина заключается в выключателе, то вероятнее всего, пружинная пластика не дожимается до конца шестеренкой, а данном случае ее нужно будет просто подогнуть (автор видео — Игорь Иванов).

Схема подключения

В случае возникновения затруднений данная схема позволит выяснить, что вы делаете неправильно.

  • редуктор дворника (1);
  • предохранитель термобиметаллический (2);
  • моторчик (3);
  • клапан омывателя (3);
  • блок монтажный (4);
  • замок зажигания (5) и реле (6);
  • переключатель (7);
  • К3 реле передних дворников (8);
  • «А» – отмечены контакты колодки дворников;
  • «Б» – выход на 30 контакт клеммы генератора;
  • а – вторая скорость;
  • б – первая;
  • в – пружинка выключателя;
  • г и д – его контакты;
  • конденсаторы отфильтровывающие помехи – С1, С2;
  • дроссели – L1, L2.

Конструкция стеклоочистителя на ВАЗ 2110 достаточно надежная и при обычной эксплуатации мотор и сама трапеция может спокойно отходить и все 300 000 км, что было доказано личным опытом многих владельцев. Но бывают и исключения из правил.

предсказуема моторчика стеклоочистителя – как установить поломки? причину

Может быть несколько причин, работает не почему стеклоочиститель, рассмотрим часто встречающиеся чуть ситуации ниже. В первую очередь может контакт отсутствовать между коллектором и щетками. Если разборки после электродвигателя и зачистки контактов неисправность не этом, то в устранилась случае, скорее всего, необходим моторчика ремонт стеклоочистителя, но есть еще несколько которые, вариантов стоит проверить до кардинальных мер.

В если, случае заклинили рычаги или заел может, редуктор сработать биметаллический предохранитель. Тогда система ваша тоже не будет отзываться на попытки ее Естественно. включить, поправив положение указанных компонентов и предохранитель заменив, можно решить эту проблему. устранения После неисправности стеклоочиститель должен нормально Иногда.

работать этот механизм начинает функционировать одной на только скорости. В этом случае, скорее неисправен, всего переключатель или резистор. Щетки устанавливаться не могут в нижнее положение, для этого отрегулировать необходимо механизм остановки. Нередко бывают когда, ситуации при включении стеклоочистителя возникают звуки посторонние в виде скрипа или скрежета. это Если не связано с сухостью стекла или под наличием резинками щеток песка, то, видимо, что барахлит-то внутри, поэтому пора заглянуть Строение.

поглубже стеклоочистителя не сложное. На пальцы крепятся щеток рычаги, которые могут быть самыми подозреваемыми первыми источниками посторонних звуков. Как они, правило закисают во втулках кронштейна из-за нарушений когда, защиты внутрь попадает вода и грязь. эту же и Если проверку устройство прошло успешно, а сохранился звук, то необходим ремонт или замена стеклоочистителя моторчика.

Принцип работы устройства

Несмотря на простой функционал очищающей системы, необходимо разобраться с тем, как работают стеклоочистители. Основные нюансы, о которых нужно знать:

  1. Электромагнитное реле принимает управляющую команду и устанавливает режим работы щеток. В зависимости от транспортного средства, очистители могут работать в прерывистом режиме с небольшими интервалами в 3-5 секунд, постоянно двигаться с установленной скоростью, а также переходить в режим мойки с включенным омывателем.
  2. Мотор стеклоочистителей получает питание от бортовой электросети. Точная схема подключения зависит от модели автомобиля.
  3. Поводки стеклоочистителей, а вместе с ними и щетки для очистки стекла, приводятся в действие при помощи электродвигателя с червячным редуктором и рычажного привода (трапеции). Трапеция передает и преобразует вращательное движение от электродвигателя на щетки, которые, плотно прижимаясь к рабочей поверхности, удаляют грязь и влагу со стекла.

Правильно настроенная система не должна оставлять разводы или механические повреждения на поверхности стекла, а также шуметь во время работы. В случае подобных проблем необходимо оперативно устранить неисправность.

Как работает трапеция

Трапеция стеклоочистителей состоит из системы тяг и рычагов, которые преобразуют вращательное движение от редуктора в возвратно-поступательное движение поводков со щетками. Стандартное устройство должно выполнять следующие функции:

  • движение щеток при работающем электродвигателе стеклоочистителя;
  • обеспечение нужной амплитуды и скоростного режима очистки;
  • поводки стеклоочистителей при двух и более щетках должны двигаться синхронно.

Трапеция стеклоочистителей Трапеция, как и электромотор, является важной составляющей системы. При любых неисправностях (появлении люфтов) в ее работе ухудшается эффективность и качество очистки стекла

Для большей надежности элементы трапеции выполняют из листовой стали, которая устойчива к агрессивной среде, а также имеет высокую жесткость на изгиб.

В зависимости от конструкции очистителей стекла, трапеции могут быть одно-, двух- и трехщеточные, а по принципу работы — симметричные и асиметричные.

Моторчик стеклоочистителей

Моторчик стеклоочистителей имеет базовую конструкцию независимо от модели автомобиля. К основным элементам можно отнести непосредственно сам электромотор и редуктор (как правило, червячный), который увеличивает усилие от электродвигателя в несколько раз. Современные устройства могут быть оборудованы дополнительными элементами, включая предохранители для защиты от сильных нагрузок, подогревательные элементы для работы при низких температурах и многое другое.

Мотор стеклоочистителей для ВАЗ 2110

Мотор-редуктор стеклоочистителей является важнейшим элементом системы, который обеспечивает ее работоспособность. Щетки должны плотно прилегать к стеклу и свободно перемещаться по нему, иначе возникает повышенная нагрузка на электродвигатель.

Основные неисправности механизма и способы их устранения

В каких случаях требуется ремонт моторчика стеклоочистителя?

Перед тем, как снять, как проверить моторчик и его заменить, ознакомьтесь с основными неисправностями узла:

  1. Устройство не функционирует, предохранительный элемент тоже, но его целостность не работает. В данном случае сначала следует произвести диагностику целостности проводки, подключения контактов, а если в ходе диагностики будут выявлены повреждения, то их надо устранить. Если с проводкой все нормально, то необходимо проверить подрулевой переключатель щеток, вполне возможно, что он вышел из строя. Естественно, проблема может крыться и в электромоторе, к примеру, подгорели его контакты или закислились щетки, если это так, то его надо будет ремонтировать либо менять. Не лишним будет произвести диагностику проводки, которая идет к нему и колодке. Предохранительный элемент рекомендуется зачистить или заменить, если очистка не дала результатов. Если после выполнения всех этих действий система все равно не работает, то нужно будет произвести диагностику целостности обмотки так называемого якоря мотора. Если диагностика показала, что цепь отсутствует, то либо производится замена якоря, либо всего электродвигателя в сборе.
  2. Щетки не работают, при этом предохранительный элемент рабочий, а в цепи питания предохранитель регулярно выходит из строя. В данном случае диагностируются рычаги — возможно, они не могут работать в результате деформации либо примерзания щеток к ветровому стеклу. Значительно хуже, если поломка узла обусловлена коротким замыканием в цепи якоря, тогда вам придется решать, что менять конкретно — якорь либо редукторный узел.
  3. Устройство не функционирует в прерывистом режиме. Как правило, такая неисправность обусловлена выходом из строя реле либо переключателя. И в том, и в другом случае лучше произвести замену вышедшего из строя механизма.
  4. Дворники работают в прерывистом режиме, но не останавливаются. В данном случае проблема, как правило, кроется в неработоспособности реле либо концевого выключателя. Если причина заключается в выключателе, то вероятнее всего, пружинная пластика не дожимается до конца шестеренкой, а данном случае ее нужно будет просто подогнуть (автор видео — Игорь Иванов).

Читать дальше: Какой акб на киа спортейдж

Самостоятельная замена моторчика дворников

Допустим, что результаты диагностики потерявших работоспособность стеклоочистителей указали на выход из строя соответствующего моторчика в авто ВАЗ 2114. Проблема решается его заменой, для проведения которой нужен такой инструмент:

  • отвертка с плоским шлицем;
  • вороток с набором головок или ключи на 10 и 13;
  • исправный мотор-редуктор.

Так как поменять моторчик дворников самостоятельно умеют не все водители, далее поговорим о действиях, необходимых для успешного результата:

  1. Отсоединить минусовую клемму от автомобильного аккумулятора.
  2. Перевести тяги стеклоочистителей в вертикальное состояние.
  3. Открутить крепеж рычагов.
  4. Снять рычаги с приводных валиков.
  5. Демонтировать колпачки, закрывающие привод.
  6. Снять гайки, фиксирующие кронштейн мотор-редуктора.
  7. Убрать предохранительные шайбы.
  8. Поднять капот и оставить в таком состоянии.
  9. Отсоединить разъем с контактами для управления мотором.
  10. Открыть кожух отсека предохранителей и демонтировать реле, которые закрывают доступ к креплениям мотор-редуктора.
  11. Вывернуть удерживающий кронштейн винт.
  12. Удалить пластмассовый фиксатор проводки.
  13. Снять крепление проводов в технологическом проеме.
  14. Вывинтить 3 болта, соединяющих моторчик и рычаги трапеции.
  15. Извлечь мотор привода стеклоочистителей.

Вот и все операции, необходимые для демонтажа моторчика привода дворников. При установке нового их выполняют в обратном порядке.

Важный нюанс установки нового моторчика заключается в выставлении правильного положения его вала до соединения с кривошипным механизмом. Для верного позиционирования мотор-редуктор без крепления к трапеции включают в работу на прерывистый режим. Затем ожидают остановки вала в крайнем положении. Это и будет нужная позиция.

После установки нового мотора обязательно стоит проверить его работу во всех возможных режимах. Если проблема не решена, например стеклоочистители по-прежнему останавливаются в крайней точке, нужно подвергнуть диагностике электрическую часть системы. Концевые выключатели трапеции и реле управления – наиболее частые источники неполадок.

Важный совет для тех водителей, которые желают продлить срок беспроблемной эксплуатации стеклоочистителей. Полезно ежегодно проводить переборку системы дворников с целью проверки износа всех узлов и деталей. Так можно обнаружить искривление тяги или люфты подвижных сочленений. Выявленные и устраненные вовремя мелкие механические неисправности снижают нагрузку на мотор-редуктор и в результате способствуют его безаварийной работе.
