Разновидности БК
Является первым бортовым компьютером автомобиля, который стал серийно выпускаться в 2000-х годах. Конечно, они появились еще гораздо раньше, примерно, в 70-х на раллийных автомобилях для простейших вычислений данных, из которых складываются все параметры движения автомобиля. А вот на серийные автомобили они стали устанавливаться только в 21 веке. Кроме того, современные маршрутные компьютеры стали оборудоваться системой спутниковой навигации, которая не только предоставляет информацию о передвижении, но и выводит информацию о месте нахождения, а то и сам рельеф местности.
Основными задачами маршрутных компьютеров принято считать:
- Время, за которое был пройден какой-либо отрезок пути.
- Средняя скорость движения.
- Километраж.
- Средний расход топлива.
- Общее время поездки.
- Стоимость расходов по заправке.
- Расчетное время прибытия к пункту назначения.
И это далеко не все параметры устройства. Такие компьютеры, как правило, имеют символьно-буквенное отображение данных. Современные компьютеры могут включать в себя также не большой сервисный сканер или даже управляющий модуль.
Сервисный компьютер
По-другому, его называют диагностическим, потому как в его основные функции входит поиск неисправностей автомобиля. Отдельно диагностический компьютер встречается очень и очень редко, потому, как он уже постепенно становится лишь функцией общей системы БК. А в полный перечень функций такой системы входят:
Общий контроль за электрической частью автомобиля. Это могут быть обнаруженные замыкания, утечки тока, перенапряжения, проблемы в осветительных приборах и каких-либо датчиках.
- Наблюдение за износом тормозных колодок и прочих элементах, подвергающихся износу.
- Контроль за уровнем каких-либо жидкостей. Это может быть масло в двигателе, ОЖ, тормозная жидкость, масло в коробке передач, редукторах и прочих системах, нуждающихся в постоянной смазке.
- Полная диагностика всех систем автомобиля, с сохранением данных, полученных в результате проверки.
В памяти устройства хранятся все данные о наличии тех или иных ошибках. На их основании формируется специальный отчет о состоянии различных систем автомобиля и необходимости проведения соответствующего ремонта.
Управляющий компьютер
Разновидность ЭБУ, или как его еще называют, главный блок управления. Впервые компьютер компании IBM был установлен на автомобили марки BMW еще в далеком 1981 году. Такой компьютер имеет собственные независимые датчики и исполнительные механизмы, но чаще всего, его применяют в тесном взаимодействии с контроллером автомобиля. Такой компьютер может влиять на работу следующих систем и устройств:
- АБС
- Блок, предназначенный для управления автоматической коробкой передач
- Управление электромагнитными клапанами (форсунками)
- Система, отвечающая за положение угла опережения зажигания
- Системы, отвечающие за климатические условия
- Круиз-контроль
И это далеко не весь перечень функций. Помимо них, компьютер может контролировать, отображать и другие, не менее важные параметры. К ним относятся:
- Вождение автомобиля с непристегнутым ремнем
- Количество потребляемого воздуха
- Величина давления масла
- Частота вращения коленчатого вала
- Температура ОЖ
- Регулировка электросистем, например, изменение напряжения бортовой сети и зарядного тока аккумуляторной батареи
- Сигнализация, указывающая на перегрев мотора
- Превышение скоростного режима
Полезные советы
Есть несколько дополнительных рекомендаций, которые помогут вам выполнить подключение и настроить бортовой компьютер без лишних заморочек.
- При наличии свободного места на передней консоли, оно станет оптимальным вариантом для установки дисплея бортового компьютера.
- Если вы планируете поставить девайс на торпедо, тогда заранее предусмотрите удобство считывание информации с него. На экран водителю нужно кидать беглый взгляд. Потому нельзя, чтобы при просмотре дисплея глаза уходили слишком низко или в сторону. Иначе вы будете отвлекаться от дороги.
- Некоторые модели маршрутных компьютеров предусматривают возможность монтажа на торпедо с помощью выносных корпусов. Отталкивайтесь от комфорта и рациональности такого расположения.
- Присмотритесь к сенсорным БК. Это современное решение, которое позволяет избавиться от механических кнопок. Если вы привыкли пользоваться планшетом или смартфоном, тогда управление сенсорным компьютером в машине покажется куда более привычным и удобным.
- Системный блок устройства можно устанавливать в любое удобное место. Но и тут следует быть предельно внимательными. Его не рекомендуется размещать около печки или выхода кондиционера. Повышенная влажность и температура могут нарушить работу системного блока, и вывести из строя само оборудование.
- Не спешите всё подключать, предварительно не ознакомившись с инструкцией. Иногда монтаж кажется предельно простым, поскольку есть совпадающие гнёзда, выводы и входы для проводки. Но производители не просто так прикладывают к устройству схему и руководство по эксплуатации. Там могут быть свои нюансы, упустив которые, вам в лучшем случае придётся всё заново переделывать. В худшем понадобится уже новый БК.
- Если в машине не предусмотрено специальных разъёмов для установки бортового компьютера, будет правильно обратиться за помощью в проверенный диагностический центр. Опытный электрик подскажет, как лучше выйти из ситуации, поможет подобрать переходник или воспользуется иным методом соединения.
- После правильного подключения нужно выполнить несколько действий с машиной. Обычно в инструкции указано, что требуется запустить двигатель, покрутить мотор на холостых и проехать несколько километров по дороге. Всё это выполняется строго по инструкции и в указанной последовательности. Так компьютер автоматически будет считывать данные датчиков машины, сохранять их и анализировать.
- Большинство модельных и универсальных БК, приобретаемых для автомобилей, настраиваются в автоматическом режиме. Только некоторые нюансы требуется корректировать вручную. Для них всегда предусмотрена подробная инструкция, которую производитель прилагает к устройству. Все пользовательские настройки вводятся и сохраняются. Потому нужно сразу выбирать те параметры, которые вам необходимы. Заранее решите, что именно вы хотите видеть на дисплее.
Отсутствие штатного бортового компьютера на автомобиле вовсе не приговор. Нынешние возможности позволяют купить устройство отдельно и своими руками подключить его к электронному блоку управления своего транспортного средства.
Поскольку большинство девайсов настраиваются автоматической, главной задачей для автовладельца будет правильное подключение. Всегда отталкивайтесь от инструкций самого производителя, поскольку это руководство является наиболее точным.
3 Диагностический компьютер.
Стандартная бортовая система, которая служит для выявления и устранения неисправностей в работе различных узлов и механизмов, а также диагностики системы управления. Как самостоятельное устройство компьютеры такого типа практически не используются, так как вышеупомянутые функции на современных автомобилях возлагаются на ЭБУ.
Сервисный или диагностический компьютер выполняет следующие функции:
- контроль работы и диагностика двигателя с сохранением ошибок системы;
- контроль состояния тормозной системы и рулевого механизма;
- контроль уровня масла в различных узлах (коробка передач, двигатель, раздаточная коробка и т.д);
- контроль за состоянием электросистемы машины (предохранители, оптика, возможные утечки тока и др.),
Диагностический БК для контроля состояния электросистемы машины
При эксплуатации автомобиля, параметры, занесенные на сервер диагностического компьютера считываются системой диагностики, на основе которого определяется необходимость ремонта или замены различных агрегатов и деталей.
Таким образом универсальный БК представляет собой все три представленных выше устройства в одном центральном блоке. Универсальный компьютер обладает маршрутными, диагностическими, управляющими и другими функциями, что существенно упрощает вождение авто для владельца и удешевляет стоимость ремонта различных механизмов. Однако при выходе из строя такого компьютера, есть риск повреждения бортовой сети, ЭБУ и других электронных механизмов, которые синхронизировались с бортовым компьютером.
Универсальный БК со многими функциями
Как правило, автомобили люкс-класса оснащены универсальными компьютерами с завода, которые сочетают в себе максимальное количество функций. Но и некоторые модели бюджетного класса также оснащаются устройствами, которые объединяющими в себе развлекательные, информационные и навигационные системы управления. Более того, современный рынок электронных устройств, предоставляет возможность оснащения автомобиля любого класса и года выпуска бортовым компьютером, который можно установить своими руками, следуя инструкции от производителя БК. В зависимости от функций устройства, ценовой диапазон бортовых систем для автомобилей может отличаться. Ниже приведем список моделей бортовых компьютеров средней ценовой категории, которые пользуются популярностью на отечественном рынке и могут устанавливаться в качестве опций для отечественных авто и различных иномарок.
Зачем в машине нужен бортовой компьютер

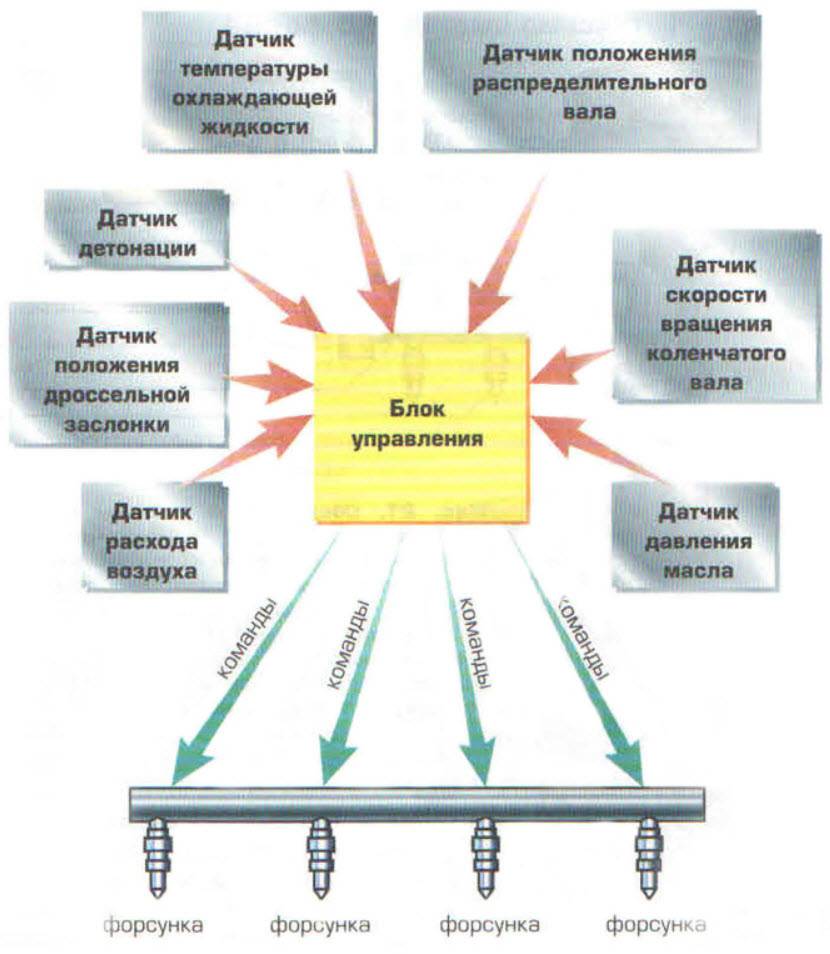

Показания датчиков обрабатываются электронными блоками управления автомобиля в виде электрических сигналов, которые даже после оцифровки сложны для понимания.
Бортовой компьютер (БК) служит для создания простого в понимании интерфейса машина-человек, предоставляя информацию в максимально дружелюбном виде, как цифровом, с расшифровкой сообщений, так и более наглядном графическом.
Функции
Выполняемые функции можно подразделить на прямую индикацию сигналов и на демонстрацию косвенных показателей, получаемых после обработок и расчётов данных сразу от многих датчиков.
В том числе анализе данных, произведённых электронными блоками автомобиля, двигателем, коробки передач и других систем.
Конкретный набор функций зависит от модели БК, его стоимости, а также от возможностей самого автомобиля. Но за исключением совсем уж экзотических, можно выделить ряд базовых способностей, которые имеются практически в каждой машине:
- отображение данных на дисплее в цифровой, текстовой и графической формах, выдаче звуковых и голосовых сообщений, управление голосом;
- обслуживание всего, что связано с расходом топлива, мгновенное потребление, текущее, среднее, а также оставшийся запас по пробегу в данном режиме движения;
- маршрутные данные, время, скорость, пробег;
- навигация, что поддерживается далеко не всеми приборами;
- контроль за техническим состоянием автомобиля, параметры двигателя и агрегатов, возникающие ошибки, возможность на уровне сканера разобраться с проблемами;
- защиты от детей, информация по техническому обслуживанию;
- работа с парктрониками, осциллоскопия, ведение журналов.
Таким образом, БК может не просто помогать водителю более тесно общаться с автомобилем, но и предоставлять множество опций по контролю и изучению данных в ходе работы автомобиля.
Принцип работы
Бортовой компьютер представляет собой типичный цифровой вычислитель, имеющий все признаки микропроцессорного устройства для обработки данных:
- интерфейсы работы с датчиками и внешними электронными блоками;
- быстродействующий многоразрядный процессор;
- оперативную, постоянную и энергонезависимую память,
- устройства визуального, сенсорного и звукового управления и выдачи информации;
- сложное программное обеспечение, допускающее обновление и прошивку новых опций, а также калибровку датчиков.
Получив информацию от внешних устройств, БК производит вычисления по заложенным в программу алгоритмам, после чего выводит данные на дисплей в удобной для считывания форме.
Например, зная мгновенный расход топлива в каждый момент времени, компьютер может усреднить эти показания, вывести расход за поездку и даже предсказать оставшийся пробег до заправки, поскольку количество топлива в баке ему тоже известно.

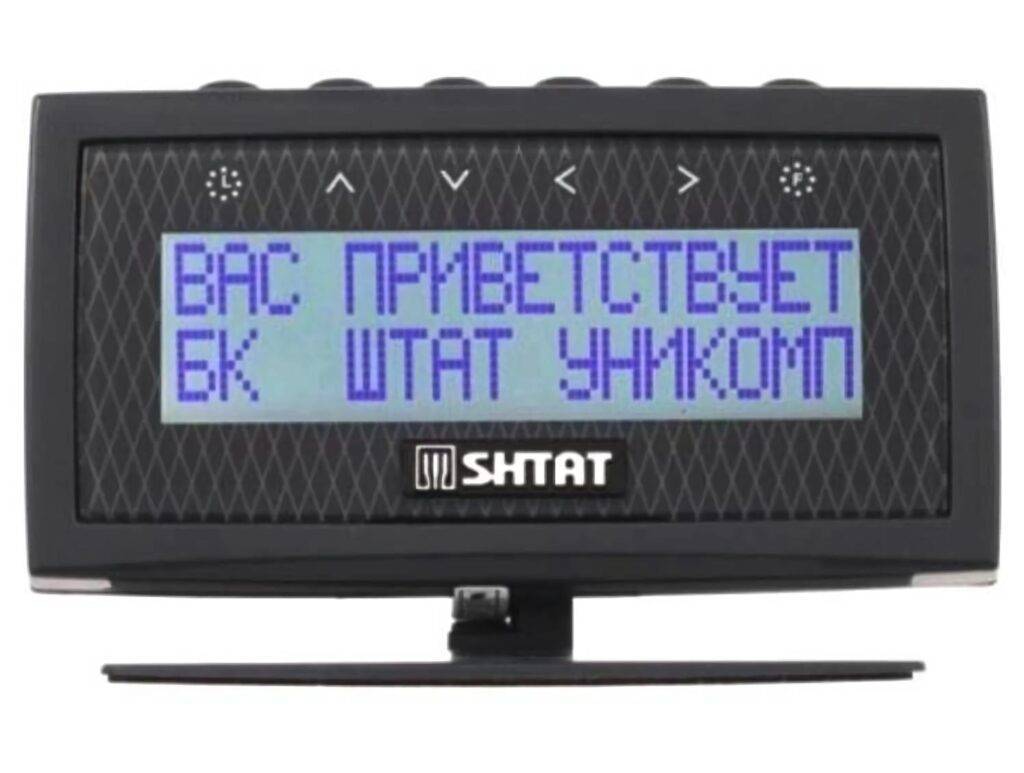

Shtat Unicomp 600M
Прибор завоевал популярность благодаря высоким показателям производительности, а также надёжности и длительному сроку службы. Да и дизайн стоит признать сильной стороной этого бортового компьютера.
Производитель БК предусмотрен защиту от солнца и низких температур. Выдерживает нагрузку до 20G, а также сохраняет работоспособность при температуре до -40 градусов Цельсия. Девайс работает как органайзер, диагностический прибор, таксометр и маршрутизатор.
Параметры быстродействия бортового компьютера легко объяснить тем, что здесь используется процессор ARM7. Дополняется устройство достаточно широким OLED дисплеем.
Приятным бонусом станет наличие заставок, анимаций, мелодий и голосового сопровождения.
Из минусов только энергозависимость памяти прибора. В остальном же великолепный бортовой компьютер.
Подключение Бортового Компьютера
Модель автомобиля ВАЗ 2114 уже оснащено подготовленным местом для установки бортового компьютера. Как правило, для нее очень даже походит компьютер «Multitronics» или «Штат». Многие автолюбители, испытавшие на себе все их прелести, рекомендуют остановить свой выбор именно на этих марках. Тем более, что есть варианты этого девайса с цветным экраном – для любителей. Но это не более, чем дополнительное удобство и, кроме «красоты», ничем особым не отличается от предшественников.
Для подключения бортового компьютера потребуется выполнить некоторые обязательные операции:
- Прежде всего, следует подключить к питанию само устройство. Для этого используется постоянный ток +12В, существующий в ВАЗ.
- Чтобы БК запускался автоматически одновременно с включением двигателя, к нему следует подключить питание, используемое для зажигания двигателя. Если подсоединиться к электроисточнику габаритных огней, то экран компьютера будет немного «пригасать», что очень удобно при наступлении темноты.
- Обязательно надо подсоединить массу.
- Подавать или не подавать сигнал с датчика уровня топлива (ДУТ), зависит от модели используемого БК. Некоторые из них сами теоретически считают, сколько его уже использовано, в зависимости от показателей мгновенного расхода горючего и его изначального наличия в баке.
- Остается также подключить линию диагностики контроллера «K-line».
Схема подключения бортового компьютера
Если нет колодки в бортовом компьютере
Так выглядит вход для штекера бортового компьютера ВАЗ 2114 или по другому «колодка подключения».
Как правило, для всех этих процедур достаточно подсоединить стандартную четырехконтактную колодку с переходниками, которые предусмотрены при комплектации бортовых компьютеров. В случае, если она отсутствует, тоже не должно возникнуть проблем. Общее питание можно «одолжить» у прикуривателя, автозапуск – от замка зажигания, «приглушатель/габаритки» — от подсветки того же прикуривателя, массу же – от корпуса или снова же от прикуривателя.
Чтобы не возникло никаких неприятностей во время выше описанных действий, массу автомобильного аккумулятора стоит отключить.
Сигнал с измерителя уровня топлива (ДУТ) следует брать с провода, согласно схеме электропроводки конкретного автомобиля ВАЗ, как и подключать линию диагностики.
Впрочем, в инструкции, которая прилагается к БК, все достаточно подробно описано, поэтому, строго следуя ей, ошибиться довольно трудно.
Даже если «бортовик» достался в подарок и возможно без рекомендаций, то их можно поискать в Интернете, в том числе и на форумах. Но, как правило, все они стандартные и зависят просто от строго их выполнения.
Поездка с маршрутным компьютером, как его еще его называют, не преподнесет сюрпризов в дороге. Состояние автомобиля водитель сможет контролировать самостоятельно и обращаться лишний раз на СТО для диагностики (довольно дорогая процедура) не будет необходимости.
Принцип работы БК на ВАЗ-2114
Не стандартный бортовой компьютер
Принцип работы бортового компьютера с первого взгляда покажется примитивным, однако, на самом деле это технически сложное устройство, которое одновременно принимает, обрабатывает и при необходимости уведомляет о наличии неисправностей. Функция оповещения происходит путём выведения на экран специального значка и подачи определённого звукового сигнала..
Краткая инструкция пользователя
Для всех бортовых компьютеров, поставляемых на ВАЗ-2114, существует своя инструкция пользователя, и если её нет в бумажном варианте, то в сети интернет её можно найти без труда, достаточно, лишь знать марку и модель устройства. Несмотря на то, что вариантов и моделей множество, базовый функционал у них в принципе аналогичен.

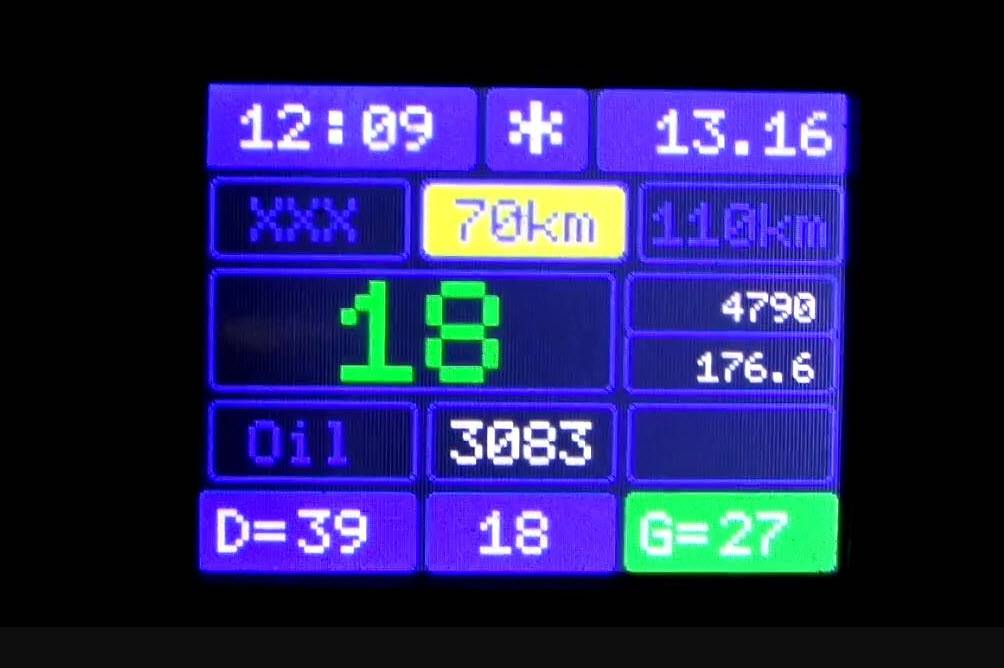

Показания бортового компьютера.
Если вы только собираетесь приобрести БК, то вы должны знать, подходит ли конкретная модель к ЭБУ вашего автомобиля
Как правило, вся информация уже есть у продавца, и сложностей в этом возникнуть не должно.
Лучше, в первую очередь при ознакомлении с бортовым компьютером уделить время символам аварийных команд и визуальным значкам, появляющихся на дисплее.
Обратите внимание на расположение кнопок, и правилам работы с ними, для того, чтобы оперативно среагировать на изменение параметров в движении (на некоторых моделях БК клавиши могут блокироваться при определённой скорости автомобиля – прим.).
Коды ошибок на ВАЗ-2114
Так как ЭБУ на всех ВАЗ-2114 аналогичен или, по крайней мере, схож, то заранее записывать, а тем более запоминать их не имеет никакого смысла, благо некоторые модели способны не только вывести её на экран, но и озвучить все неполадки имеющиеся в автомобиле.
Самым лучшим вариантом определения и уточнения неисправностей, будет распечатанная версия кодов ошибок на ВАЗ-2114. Взять их можно на официальных сайтах заводов изготовителей БК для ВАЗ-2114, а ниже мы представим вам, самые частые ошибки, которые встречаются на «четырнадцатых»:
| Коды | Описание |
|---|---|
| 0102, 0103 | Неправильный уровень сигнала индикатора контроля массового расхода воздуха. |
| 0112, 0113 | Неверный сигнал индикатора температуры впускного воздуха — необходима замена элемента. |
| 0115 — 0118 | Неправильный сигнал элемента измерения температуры ОЖ — нужна замена датчика. |
| 0122, 0123 | Помехи или неверный сигнал индикатора контроля положения дроссельной заслонки — желательно заменить элемент. |
| 0300 | Бортовой компьютер (БК) выявил случайные или множественные пропуски зажигания — в этом случае автомобиль может заводиться не сразу. |
| 0201 — 0204 | Зафиксирован обрыв в цепи управления форсунками. |
| 0325 | Бортовым компьютером был зафиксирован обрыв в цепи устройства детонации. |
| 0327, 0328 | Поломка в работе датчика детонации — необходима замена устройства. |
| 0480 | Вышел из строя вентилятор охлаждения — нужно заменить элемент. |
| 0505 — 0507 | Имеются сбои в функционировании регулятора холостого хода, которые влияют на количество оборотов (более низкие или более высокие). При возникновении этого кода регуляторы нужно заменить. |
| 0615 — 0617 | В процессе диагностики были выявлены обрывы или замыкания в цепи реле стартера. |
| 230 | Этот код ошибки означает поломку реле бензонасоса — устройство нужно заменить как можно скорее. |
| 1602 | Является одним из наиболее встречаемых кодов при диагностике БК на неисправности. Означает пропадание напряжения бортовой сети на электронном блоке управления. |
Что делать, если перестал работать БК
Случается, что БК перестаёт работать или информацию, которую он должен передавать и анализировать не передаётся
Первым делом, необходимо обратить внимание на целостность электрической цепи. А именно предохранителя F3, отвечающего за его работоспособность, далее следует проверить целостность проводов, которые идут к диагностической колодке, и обеспечивающие его питание. О том, как правильно подключить бортовой компьютер в систему ВАЗ-2114 вы можете в этой статье
О том, как правильно подключить бортовой компьютер в систему ВАЗ-2114 вы можете в этой статье.
Еще несколько лет тому назад электроника в автомобиле являлась настоящим предметом роскоши, она была доступна только в самых дорогих моделях.
Но время летит, технологии меняются. Теперь даже самые простые, доступные автомобили имеют в своем арсенале внушительное количество электронных устройств, обеспечивающих работу буквально каждой системы, следящих за состоянием машины и отдельных ее узлов.
С этой точки зрения модели ВАЗ не отличаются изыском и широким ассортиментом электроники. Потому многие решают самостоятельно установить себе бортовой компьютер.
Лучшие бортовые компьютеры на ВАЗ
Устройства, разработанные исключительно под транспортные средства Волжского автомобильного завода. Разнообразие моделей отличается совместимостью, большими дисплеями, точностью считывания информации. Именно выбранные модели попали в рейтинг исключительно благодаря положительным откликам автовладельцев.
Gamma GF 412
Мощный бортовой компьютер для ВАЗ 2110-2114 с устаревшим типом панели. Дисплей с разделительной способностью 128х64 px с режимом мультиэкран отобразит шесть выбранных автомобилистом параметров. 8-позиционный регулятор оборотов вентилятора поддержит нужную атмосферу в салоне. Работает в десяти режимах с настраиваемыми параметрами информационных блоков. Отображает температуру на улице и внутри, время, состояние кондиционера, скорость вентилятора «печки».
В режиме диагностики считывает коды ошибок, покажет версию программного обеспечения и контрольные суммы различных блоков. Упростит техническое обслуживание транспортного средства – уведомит о необходимости замены масла, свечей, воздушного и топливного фильтров. В спортивном режиме покажет время преодоления участка пути и скоростные характеристики авто: обороты мотора, скорость, время разгона до 100 км/ч. В режиме отчётов сможете просмотреть расход топлива и пробег.
Достоинства:
- Подсказки о необходимости технического обслуживания.
- Тестирование параметров двигателя.
- 9 режимов работы.
- Мощный маршрутный компьютер.
- Настраиваемые информационный блоки.
Недостатки:
Не обнаружены.

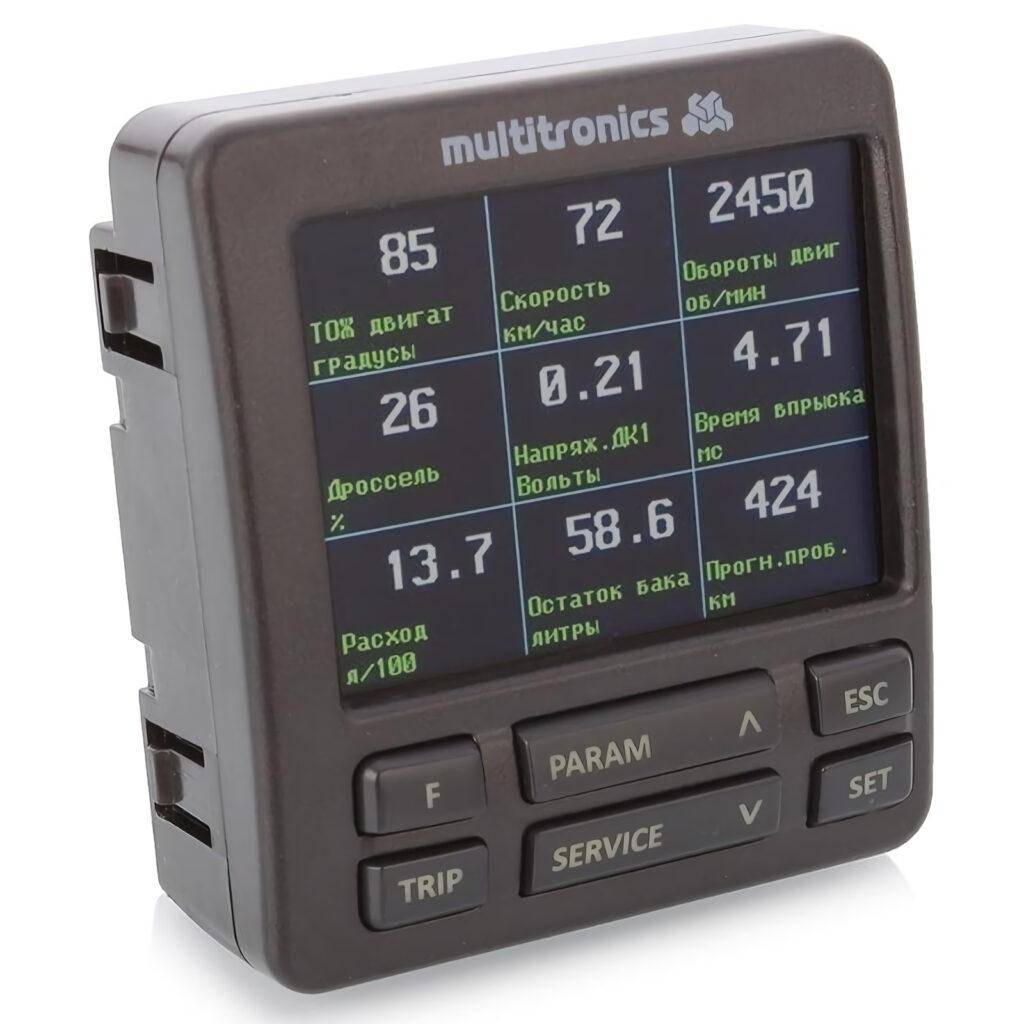

Multitronics CL-580
Устройство с цветным 2,5-дюймовым экраном и четырьмя цветовыми схемами. Монтируется на место воздуховода или приборной панели для авто УАЗ, ГАЗ. Автоматически включает ближний свет при старте транспортного средства. Возможно подключение к паре датчиков уровня топлива с одновременным контролем состояния каждого. Определит буксующее колесо при прохождении проблемных участков. На экран выводит до десяти настраиваемых информационных блоков.
32-разрядный процессор оперативно обрабатывает получаемые сведения. При диагностике их количество достигает 200 штук. При возникновении нештатной ситуации уведомит о ней с сопровождающей информацией – позволит понять, можно ли продолжать движение. Совместим с парой парковочных радаров Multitronics. Горячие клавиши открывают заданные (избранные) разделы меню, само меню перестраивается под нужды пользователя. Ведёт статистику последних 20 заправок, поездок.
Достоинства:
- Два графика динамических характеристик.
- Контроль качества топливной жидкости.
- Оценка пробега при оставшемся топливе.
- Предупреждение о нештатных ситуациях.
- Автоматическое обновление прошивки через интернет.
- Передача файлов статистики на ноутбук.
Недостатки:
Не обнаружены.

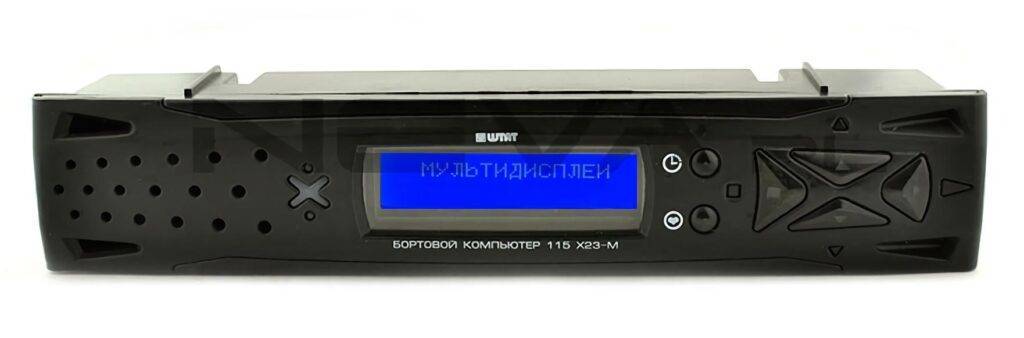

Штат 115 X23 M
Прибор с двухстрочным 16-символьным дисплеем и нерегулируемой синей подсветкой. Анализатор критических ситуаций звуком уведомит о проблеме. С функцией напоминания об окончании страховки вовремя продлите её. Оснащён парой независимых счётчиков расходованного топлива и пробега – режим «Такси». Сохраняет предыдущие параметры и сформирует общий отчёт. Экран разделён на восемь сегментов, каждый выводит указанные пользователем параметры.
Из дополнительных функций поддерживает «Плазмер» – прогрев, просушка свечей зажигания для запуска двигателя на холодную. Режим «Форсаж» обнуляет память контроллера при переключении между газ/бензин, «Тропик» – автоматически поддерживает заданную температуру в салоне.
Достоинства:
- Звуковое оповещение.
- Много рабочих режимов.
- Настраиваемые информационные блоки на дисплее.
Недостатки:
Не совместим с парктроником.
Штат UniComp 4XE-GRANTA
Прибор со звуковым оповещением при возникновении ошибок. Графический экран с разрешением 128 × 32 точки подсвечивается синим цветом. Отображает до 16 параметров на одном дисплее с их автоматической сменой в зависимости от условий вождения. Отчёты при езде на газе, бензине формируются отдельно. Визуализирует сведения о принимаемых от контроллера ЭСУД диагностических данных и ошибках климат-контроля. Они экспортируются в текстовый файл для дальнейшего анализа на компьютере.
Опция управления холостыми оборотами снизит расход топлива или возникающие в двигателе вибрации. В режиме подсчёта анализирует работу и отображается моторесурс мотора.
Достоинства:
- Шустрое подключение к колодке OBD-2.
- Набор мультидисплейных режимов.
- Автоматическая смена отображаемых величин в соответствии с условиями езды.
- Вычисление стоимости израсходованного топлива.
- Автоматическое управление кондиционером.
- Замер динамических параметров авто.
Недостатки:
Не обнаружены.
Как считает расхода топлива
Многих водителей интересует работа БК в автомобиле и точность предоставляемых им данных. При исправных системах прибор показывает достаточно точные данные.
Расход топлива вычисляется по интервалу открытия и закрытия форсунок. Это микросекунды. При нажатии на газ интервал увеличивается и подается больше горючего. Компьютер берет в расчет пропускную способность форсунок, которая точно известна
Также важно состояние бензонасоса и фильтра. Исходя из этих данных, БК показывает средний и текущий расход при заданной скорости
Зная объем топлива в бензобаке и его расход, компьютер без труда определяет оставшееся расстояние поездки. По похожему принципу рассчитываются и многие другие параметры (масло, давление). Данные могут не совпадать, если какая-то из систем неисправна. Например, забиты форсунки или сбились настройки. Даже использование нестандартной резины может существенно повлиять на результат.
Виды БК
Бортовые устройства подразделяются на несколько видов. На ВАЗ 2110 подходят инжекторные или карбюраторные устройства, в зависимости от типа системы питания для автомобиля. Дополнительно устройства подразделяются на стационарные, устанавливаемые только в специально отведенные места или универсальные, произвольного размера, которые можно поставить в любом удобном месте.
Помимо прочего, существуют устройства, которые подойдут только для одной модели. К примеру, ВАЗ 20199, а на ваз 2110 он не работает. Это может стать причиной, почему прибор неправильно показывает данные. Об этом стоит помнить при покупке и приобрести бортовой компьютер, который можно устанавливать именно на эти модели.
Наиболее распространенными и удобными устройствами для ваз 2110 являются простые приборы Штат 110-Х5, цена которых начинается с 2-3 тысяч рублей. Бортовик совместим со старой панелью и обладает рядом простых функций, как информация о расходе топлива, температура ОЖ в бачке, ориентировочный запас хода и пробег до предстоящего ТО вкупе с расшифровкой ошибок двигателя.
Лучше всего отдать предпочтение более дорогим приборам типа Омега 168, Орион или Мутльтроникс. Такие устройства обладают расширенным набором полезных функций, которые существенно упростят эксплуатацию авто. И вас не испугает то, сколько стоит такой бортовой компьютер. Максимальная стоимость продвинутых БК, которые идут вместе с приборной панелью, упрощающей установку, достигает 10-12-ти тысяч рублей.
Установка автомобильного компьютера
Чтобы решить вопрос, как подключить бортовой компьютер рассмотрим один из примеров его установки. Например, возьмём в качестве теста прибор multitronics VS 731. Первым делом определимся с местом размещения этого “чуда электроники”. Не стоит размещать автомобильный компьютер на торпеде или стекле. Ведь в первом случае потребуется “ковыряться” в торпеде. Во втором случае такое устройство не только мешает обозрению дорожной ситуации, но может со временем отвалиться от лобового стекла.
Лучшим вариантом размещения бортового компьютера считается полоска, образованная между зеркалом заднего вида и крышей салона. Однако, чтобы это осуществить, нужно расположить зеркало немного ниже. Для этого стоит всего лишь сделать крепление.
Чтобы это осуществить, необходимо изогнуть небольшой лист алюминия полукругом, просверлив предварительно в нём несколько отверстий. Такую операцию можно реализовать с помощью простых инструментов: молотка, пассатиж и заготовки трубы нужного диаметра, на которой и будем производить такую операцию.
Когда будете прокладывать информационный шлейф от multitronics VS 731, то не стоит снимать солнечный козырёк, а использовать стальную проволоку для протяжки проводов. Цветными кабелями, которыми мы подключаем устройство к замку зажигания, габаритам, форсунке, датчикам температуры, лучше проложить под облицовкой пола.
Удобнее всего не подключать бортовой компьютер к замку зажигания, а соединить его с прикуривателем. Такой “контакт” необходим в первую очередь для создания функции “физического замка”. Всё равно к прикуривателю подходит “плюс” от аккумуляторной батареи после включения замка зажигания, да ещё при “АСС”, но это не так критично.
После этого прокладываем провода под ковриком в салоне. Чтобы подключить провод к ДУТ, необходимо разобрать уплотнитель дверного проёма и снять коврик в области водительского сиденья. Там находятся необходимые две светлые колодки. Выбираем ту, что ближе всего располагается к центральной стойке.
Поддеваем замок и разъединяем нужную колодку, чтобы удобно было с ней в дальнейшем работать. Находим из всего пучка серый провод – это и есть искомый нами, к которому мы и должны подключить зелёный провод бортового компьютера.
Настройка бортового компьютера осуществляется в автоматическом режиме, когда он “считывает” информацию от автомобильных датчиков. После такого теста первичных параметров, устройство производит отчёт производительности автомобиля и отображает детальную информацию на экране. Компьютеры дорогого класса комплектуются жидкокристаллическими дисплеями, а простые модификации – цифровыми (4-х и 3-х разрядными).
Разновидности систем
В течение десятилетий, пока выпускалась модель ВАЗ 2107 (с 1982 по 2012 год), она оснащалась тремя типами систем зажигания:
- механическая с контактами — прерывателями;
- бесконтактная;
- управляемая электронным блоком (ЭБУ).
Схема контактного зажигания, установленная в первых моделях ВАЗ 2107
В механическом варианте контакты, размыкаемые кулачком вала трамблёра, разрывают цепь низкого напряжения, инициируя образование мощного импульса во вторичной обмотке катушки. Этот разряд и направляется на электроды свечи, воспламеняющей топливо в том цилиндре, где поршень поднялся в верхнюю мёртвую точку (ВМТ) и такт сжатия завершён.
Схема бесконтактного зажигания семёрки с карбюратором
Бесконтактная схема действует по такому же принципу, только сигнал на разрыв цепи подаёт датчик Холла, а реализует его коммутатор. Поэтому настройка зажигания на карбюраторных «семёрках» производится практически одинаково. Другое дело — автомобили с инжектором, где внедрена новая система, не имеющая не только контактов, но и распределителя и любых движущихся частей. Здесь момент образования искры определяет контроллер ЭБУ, ориентирующийся на сигналы различных датчиков.
Система зажигания ВАЗ 2107 с инжектором
Основные ошибки устройства
Настройка такого бортового компьютера не является чем-то крайне сложным, к нему всегда прилагается подробная инструкция. Если какие-то моменты вам непонятны – вы всегда можете найти видео данного процесса. Вместе с тем устройство также может огорчить вас и ошибкой, при том, что время искать инструкцию есть далеко не всегда. Далее приведем пример нескольких распространенных ошибок устройства, с которыми вы можете столкнуться пути:
- Р0030, 0031, 0032. Ошибки датчика кислорода до нагревателя. В данном случае бортовой компьютер проверяет обрыв цепи, а также возможное короткое замыкание цепи в землю или в бортовую сеть соответственно;
- Р0036, 0037, 0038. В данном случае вам будет сигнализировать датчик, расположенный за нагревателем. Описание ошибок аналогично предыдущим;
- Р0112,0113. Сигнал датчика температуры впускного воздуха. В данном случае речь идет о слишком низком или высоком сигнале соответственно;
- Р0116, 0117, 0118. Оповещение от датчика температуры охлаждающей жидкости. Код сигнализирует либо о выходе сигнала из диапазона, а также о слишком низких или высоких показателях;
- Р0122, 0123. В данном случае вам сигнализирует датчик №1 дроссельной заслонки, оповещая о слишком высоком или низком уровне сигнала.
Эти и другие ошибки обязательно указываются в инструкции, поэтому старайтесь всегда иметь ее при себе, если не знаете их наизусть (что весьма маловероятно из-за их большого количества). Имея руководство под рукой, вы всегда сможете определить, какой код ошибки что обозначает. Благодаря им вы всегда сможете быстро определить ту или иную неисправность в своем автомобиле, быстро устранить ее и продолжить свой путь с минимальной задержкой.
