Меняем задние тормозные колодки на Ладе Гранте своими руками

Замена задних тормозных колодок Лада Гранта

Состояние задних тормозных колодок, во многом, определяет безопасность эксплуатации транспортного средства. Их чрезмерная изношенность приводит к увеличению тормозного пути, нестабильному поведению автомобиля, что чревато самыми серьезными последствиями. При появлении признаков износа, детали необходимо в срочном порядке заменить. Сделать это можно и собственными силами, не пользуясь услугами профессионалов. Процедура довольно проста, специализированные навыки не требуются.

От чего зависит ресурс и как диагностировать износ?

Работа тормозной системы современного автомобиля построена таким образом, что главная нагрузка приходится на тормоза переднего ряда. Задние детали служат значительно дольше. Точный эксплуатационный ресурс не заявлен даже конструкторами концерна, так как на интенсивность износа влияет множество моментов:

  • Особенности стиля вождения. Агрессивный стиль, подразумевающий постоянные разгоны и резкие торможения, довольно быстро изнашивает детали.
  • Производитель, качество материала.
  • Состояние барабанов.
  • Прочие факторы. К примеру, крайне негативно воздействуют на металл, из которого сделаны колодки, многочисленные реагенты, активно использующиеся при посыпке асфальта в зимнее время.

Если водитель передвигается аккуратно, то колодки вполне могут выдержать и 60 тысяч километров. Впрочем, пробег должен оставаться второстепенным моментом. Истончение накладки до полутора миллиметров, наличие на ней трещин и сколов, расслоение металла – все это указывает на то, что пора установить новую деталь.

Необходимый инструмент

  • Комплект новых колодок (с АБС или нет – зависит от комплектации автомобиля);
  • Рожковый ключ на 13 и аналогичная трещотка с удлиненной головкой (если регулировка работы ручного тормоза не предполагается, можно обойтись и без трещотки);
  • Баллонный ключ;
  • Головки на 7 и E-8;
  • Мощные шлицевые отвертки, чтобы можно было без проблем демонтировать и установить пружины;
  • Пассатижи.

Подготовительные операции

Подготовка к снятию колодок выглядит следующим образом:

  • Автомобиль устанавливается на ровную поверхность.
  • Снимается ручной тормоз, выставляется нейтральная передача.
  • Под колеса ставятся упоры, препятствующие откату. Если специальных элементов для этого нет, подойдут обычные кирпичи или массивные деревянные бруски.
  • Тормозная жидкость откачивается до минимального уровня, сделать это можно и специальным насосом, и обыкновенным шприцом.
  • Ослабляются болты, фиксирующие колесо.
  • Автомобиль поднимается на домкрате, установленном под соответствующим колесом, после чего оно демонтируется.

Процесс замены

  • Демонтируется барабан, для чего ключом на 7 выкручиваются штифты, фиксирующие его.
  • Ослабляются пружины, для чего колодки нужно немного вдавить внутрь. Отжать колодки можно при помощи мощной силовой отвертки.
  • Снимаются пружины и планки.
  • Демонтируется левая колодка. На правой можно увидеть рычаг ручного тормоза, а потому для снятия сначала нужно немного выдвинуть колодку, после чего при помощи пассатижей снять шплинт, удерживающий палец ручного тормоза на колодке.
  • Устанавливаются новые детали, сборка проводится в обратной последовательности.

Если разбирать процесс замены на модификациях, оснащенных антиблокировочной системой, то процесс аналогичен, за исключением пары этапов. Первым делом, отключаются датчики антиблокировочной системы. Второй момент – снятие барабана и расположенного под ним задающего диска, определяющего частоту вращения колеса в конкретный момент.

Важный момент при замене – меняются колодки сразу на паре колес. Такой подход исключает неравномерное распределение тормозного усилия, транспортное средство не срывается с траектории, не теряет стабильность во время торможения.

Как сделать правильный выбор?

При подборе новой детали лучше отдать предпочтение оригиналу. Стоят они недорого, так как производятся в России, но обеспечивают полную совместимость с транспортным средством, оптимальные эксплуатационные характеристики и даже сохранение заводской гарантии.

Как происходит замена задних тормозных колодок Гранта без АБС

Разберем весь процесс поэтапно. Для работы потребуются:

  1. Новые колодки (выбирайте в зависимости от того, есть на машине АБС или нет);
  2. Ключи на 13: рожковый и трещотка с длинной головкой;
  3. Балонный ключ;
  4. Головка Е-8;
  5. Головка на 7;
  6. Отвертки для снятия и установки пружин;
  7. Пассатижи.

Длинная головка на 13 потребуется, если соберетесь регулировать ручник. Для простой замены колодок она не нужна.Расслоение и сильный износ задних колодок = не работающий ручник, шумы и уход автомобиля в стороны при торможении.

Подготовка к замене колодок

Готовимся к демонтажу тормозных колодок. Для этого:

  • Ставим автомобиль на ровной поверхности;
  • Снимаем с ручника, ставим на нейтралку;
  • Подпираем колеса противооткатными упорами (можно кирпичами, брусками и т.п.);
  • Откачиваем тормозную жидкость до уровня MIN – используем шприц или грушу-клизму;
  • Страгиваем болты крепления колеса;
  • Вывешиваем заднее колесо (домкратим машину) и снимаем его.

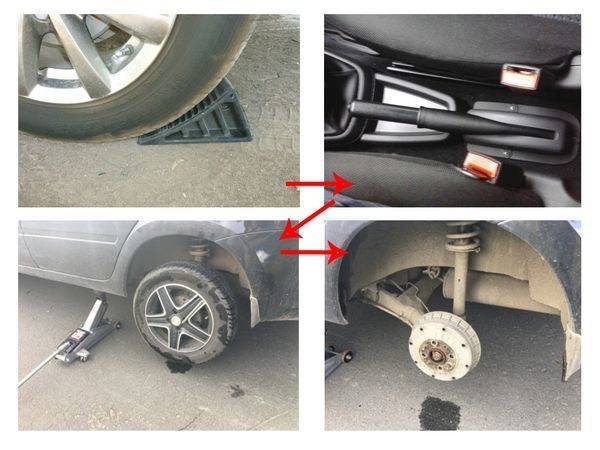

Подпираем колеса, снимаем ручник и колесо.Существуют Лады с дисковыми тормозами по кругу. Нередко их меняют по необходимости, но иногда помогает и проточка тормозных дисков. Не знаете что выбрать — спросите совета у диагноста.

Как снять тормозной барабан на Ладе Гранте

Барабан на Гранте снимается как на любой другой модели ВАЗа. Для этого ключом на 7 выкручиваем направляющие штифты и снимаем барабан.

Если барабан закис и не снимается, те же штифты можно вкрутить в соседние отверстия как показано на фото – они сделаны для механического снятия барабана.Выкручиваем штифты и снимаем барабан.

Сбивать барабан киянкой или молотком не рекомендуется – есть риск его повредить.

Самостоятельная замена колодок

Внимание – начиная с этого момента нельзя нажимать педаль тормоза. Иначе тормозные поршни выдвинутся и демонтаж/монтаж будет затруднен. Шаг 1: Чтобы ослабить пружины, сдавливаем колодки внутрь

Отжимаем их монтировкой с упором на тормозной щит

Шаг 1: Чтобы ослабить пружины, сдавливаем колодки внутрь. Отжимаем их монтировкой с упором на тормозной щит.

Сдвигаем тормозные колодки.

Шаг 2 (с опорой на рисунок ниже) – снимаем:

  • пружину верхнюю №5;
  • планку разжимную №6;
  • пружину нижнюю №13;
  • пружины направляющие №7 (есть на обеих колодках).

На данном этапе нам нужны пружины 5, 13, 7 и планка 6.

Шаг 3: свободно извлекаем левую колодку. На правой закреплен рычаг ручника – поэтому мы выдвигаем саму колодку и пассатижами демонтируем шплинт крепления его пальца к колодке.

Выводим рычаг ручника из троса, снимаем шплинт и отсоединяем рычаг ручника от колодки.

Шаг 4: сборка с новыми колодками производится в обратной последовательности.

Для удобства сборки: удерживающие пружины 7 можно надеть с помощью тонкого провода или проволоки.

Если новые колодки затруднят надевание барабана, их также можно поджать внутрь с помощью монтировок.

Как поменять задние колодки на Лада «Гранта»

Читайте:

На Лада «Гранта» может быть установлена антиблокировочная система. замена передних колодок болезнь всех лада гранта и замена задних. Замена задних колодок «Гранта» с АБС и без практически не отличается. замена задних тормозных колодок рено замена шаровой опоры на рено логан, сандеро. Замена задних колодок на киа рио 3 простая процедура, не требующая особых навыков и специального инструмента. Разница лишь в наличии датчика, который необходимо отключать, меняя колодки с АБС.

  Как установить лобовое стекло на ниве

Внимание: задние колодки следует менять только в комплекте. Недопустимо менять колодки только с одной стороны;. Перед заменой задних колодок Лада «Гранта» следует проверить уровень тормозной жидкости

Замена передних тормозных колодок уаз буханка замена передних тормозных колодок уаз буханка видео коробки передач ваз-2106ремонт двигателя ваз-2106зажигание ваз-2106. Если он близок к максимальному, необходимо резиновой грушей отобрать немного жидкости в подготовленную емкость

Перед заменой задних колодок Лада «Гранта» следует проверить уровень тормозной жидкости. Замена передних тормозных колодок уаз буханка замена передних тормозных колодок уаз буханка видео коробки передач ваз-2106ремонт двигателя ваз-2106зажигание ваз-2106. Если он близок к максимальному, необходимо резиновой грушей отобрать немного жидкости в подготовленную емкость.

Как правильно выбрать и какие лучше покупать тормозные колодки для Гранты

Поставку элементов тормозной системы для Гранта осуществляет . Специализация: грузовые и легковые автомобили. Начиная с конца 2012 года ОАО «ТИИР» поставляет передние накладки из композиционного материала (1118-3501090). Особенность комплектующих в отсутствии в конструкции противоскрипных пластин. С тыльной стороны нанесена специальная мастика для подавления шумов, вибраций, скрипов.

Технология показала ряд недоработок и в 2013 году ТИИР поставляет новые колодки под индексом (2192-3501090-10). Они изготовлены также из композиционного материала под номером ТИИР-299. С внешней стороны установлены противоскрипные пластины «Nulok» для Лада Гранта. Задний контур оснащен колодками (21920-3502090-10) дискового типа. Комплектующие также поставляет ОАО «ТИИР». Номер композиционного материала ТИИР – 444.

Новый комплект задних тормозных колодок

На замену старым был приобретен новый комплект задних тормозных колодок от .

Покупались эти колодки впервые, поэтому сказать про них нечего. В тоже время, настроение они немного «приподняли»

Обратите внимание на правый верхний угол. Производитель акцентирует внимание покупателя на защиту от подделок, которой, якобы обладает этот комплект колодок

Рядом видна защитная наклейка, которая по легенде обеспечивает невозможность подмены оригинала на «абы что». Теперь давайте перевернем упаковку.

Как видно, с противоположной стороны никакой наклейки нет! Открывай упаковку, доставай колодки и клади туда что угодно. Вот защита, так защита! Остается только надеяться на добропорядочность продавца.

Три подготовительных действия

Стандартные комплектации компонуются: передними дисковыми тормозами, а сзади привычный для отечественного автолюбителя — барабанный механизм.

В бачке с жидкостью DOT нужно проверить уровень. Он должен соответствовать отметке «MIN». Лишнюю жидкость вытягивают из бачка, используя шприц или грушу. Сначала, конечно же, надо выкрутить крышку (см. рис. ниже).

Метки на бачке находятся сбоку

После замены колодок жидкость нужно долить обратно.

Кузов можно зафиксировать, используя домкрат и страховку. Все действия напоминают замену колеса. Домкрат устанавливают перед аркой, а затем, сместив кузов на достаточную высоту, под него подкладывают страховочную деталь. Само колесо нужно снять тоже.

Порядок действий:

  1. Ослабляют крепёжные винты на диске;
  2. Проводят действия с домкратом;
  3. Снимают колесо.

На последнем шаге нужно ослабить ручник. Не забывайте об этом.

Для автомобилей с ABS

Перед тем, как проводить замену, отключают датчик системы ABS. Он установлен за ступицей на внешней стороне щитка.

Все действия выглядят просто: отключают разъём и ключом TORX E-8 выкручивают винт крепления. Затем корпус датчика можно вывести наружу.

Тормозная система автомобиля Lada Granta 2190.

Тормозная система

— это такая система автомобиля, благодаря которой можно управлять замедлением или снижением скорости, вплоть до полной остановки, а также избежать движение или скатывания при стоянке авто.

К тормозной системе автомобиля Лада Гранта относятся такие элементы, как тормозные колодки, тормозные цилиндры, тормозные шланги и трубопроводы, вакуумный усилитель тормозов, распределитель тормозных сил, главный тормозной цилиндр и т.д.

Тормозная система Гранты во многом повторяет такую автомобиля Лада Калина. Система является двухконтурной. Это означает, что 2 контура работают независимо друг от друга. То есть, при потере герметичности одного контура, 2-й остается рабочим. Именно поэтому, в один контур включена левая и правая сторона автомобиля. В целях более безопасного торможения в случае выхода из строя одного из тормозного контура правая и левая сторона должна тормозить одинаково. Достигается это благодаря соединению в один контур пар колес: левое переднее — правое заднее; правое переднее — левое заднее.

Для более эффективного и комфортного торможения на автомобиле Лада Гранта применен вакуумный усилитель тормозов(ВУТ). Он усиливает в несколько раз прикладываемое на педаль тормозов усилие. Следует заметить, что ВУТ работоспособен только при заведенном двигателе. Поэтому, не стоит выключать зажигание авто при езде накатом с горки — у Вас возникнет ощущение что тормоза пропали.

Гидравлическая схема тормозов Лада Гранта(версия без ABS)

  • 1, 25 — тормозные механизмы правого переднего и левого переднего колеса;
  • 2, 24 — тормозной шланг подвода тормозной жидкости к правому и левому переднему колесам;
  • 3, 4, 15, 18, 21, 5, 10, 13, 22, 27 -трубопроводы гидравлической тормозной системы;
  • 6 — пластиковый бачок главного цилиндра тормозов;
  • 7 — главный цилиндр гидропривода тормозов;
  • 8 — вакуумный усилитель;
  • 9, 30 — держатели трубопроводов;
  • 11 — гибкий шланг тормозного механизма правого заднего колеса;
  • 12, 17- тормозной механизм правого заднего колеса;
  • 14, 31 — скобы крепления гибких шлангов;
  • 16- гибкий шланг тормозного механизма левого заднего колеса;
  • 19 — упругий рычаг привода регулятора давления;
  • 20 — регулятор давления;
  • 23 – педаль тормоза;
  • 24 — гибкий тормозного механизма левого переднего колеса;
  • 26 — тройник контура правый передний — левый задний тормоза;
  • 28 — тройник контура левый передний — правый задний тормоза;
  • 29 — болты крепления тройников В зависимости от комплектации, на Лада Гранта может быть установлена антиблокировочная система тормозов, которая не дает колесам тормозить юзом, повышая этим устойчивость и оставляя управляемость автомобиля во время экстренного торможения.Гидравлическая схема тормозов Лада Гранта с системой ABS
  • 1, 14, 22 — скобы крепления гибких шлангов;
  • 2 — тормозной механизм правого переднего колеса;
  • 3 — гибкий шланг тормозного механизма правого переднего колеса;
  • 4, 5, 15, 18, 26 — трубопроводы контура правый передний — левый задний тормоза;
  • 6, 10, 13, 27, 28 — трубопроводы контура левый передний — правый задний тормоза;
  • 7 — пластиковый бачок главного тормозного цилиндра;
  • 8-вакуумный усилитель;
  • 9, 24 — держатели трубопроводов;
  • 11 — гибкий шланг тормозного механизма правого заднего колеса;
  • 12 — тормозной механизм заднего колеса;
  • 16 -тормозной механизм заднего левого колеса;
  • 17 — гибкий шланг тормозного механизма левого заднего колеса;
  • 19 – педаль тормоза; 20-тормозной механизм левого переднего колеса;
  • 21 — гибкий шланг тормозного механизма левого переднего колеса;
  • 23 — главный цилиндр гидропривода тормозов;
  • 25 — гидро-электронный модуль ABS В данном разделе Вы сможете найти описание по замене тормозных колодок, шлангов, работе вакуумного тормозного цилиндра.

Процесс замены

  • Демонтируется барабан, для чего ключом на 7 выкручиваются штифты, фиксирующие его.
  • Ослабляются пружины, для чего колодки нужно немного вдавить внутрь. Отжать колодки можно при помощи мощной силовой отвертки.
  • Снимаются пружины и планки.
  • Демонтируется левая колодка. На правой можно увидеть рычаг ручного тормоза, а потому для снятия сначала нужно немного выдвинуть колодку, после чего при помощи пассатижей снять шплинт, удерживающий палец ручного тормоза на колодке.
  • Устанавливаются новые детали, сборка проводится в обратной последовательности.

Если разбирать процесс замены на модификациях, оснащенных антиблокировочной системой, то процесс аналогичен, за исключением пары этапов. Первым делом, отключаются датчики антиблокировочной системы. Второй момент – снятие барабана и расположенного под ним задающего диска, определяющего частоту вращения колеса в конкретный момент.

Важный момент при замене – меняются колодки сразу на паре колес. Такой подход исключает неравномерное распределение тормозного усилия, транспортное средство не срывается с траектории, не теряет стабильность во время торможения.

1452841424_1222

Элементы тормозного механизма заднего колеса: 1 — передняя колодка автомобиля без ABS; 2 — передняя колодка автомобиля с ABS; 3 — распорная планка; 4 — верхняя стяжная пружина; 5 — палец; 6 — шайба; 7 — шплинт; 8 — задняя колодка автомобиля с ABS; 9 — задняя колодка автомобиля без ABS; 10 — рычаг привода стояночного тормоза; 11 — нижняя стяжная пружина

Элементы тормозного механизма заднего колеса: 1 — передняя колодка автомобиля без ABS; 2 — передняя колодка автомобиля с ABS; 3 — распорная планка; 4 — верхняя стяжная пружина; 5 — палец; 6 — шайба; 7 — шплинт; 8 — задняя колодка автомобиля с ABS; 9 — задняя колодка автомобиля без ABS; 10 — рычаг привода стояночного тормоза; 11 — нижняя стяжная пружина

Устанавливаем рычаг привода стояночного тормоза на новую колодку в обратной последовательности. Устанавливаем новые колодки в обратной последовательности. Для удобства сборки прижимной пружины с колодкой зацепляем за крючок пружины провод или шнур длиной примерно 0,5 м.

Натягивая пружину, вставляем ее крючок в отверстие колодки и затем вытягиваем провод.

После замены колодок на обоих колесах необходимо отрегулировать стояночный тормоз.

Вращая регулировочную гайку по часовой стрелке, натягиваем тросы. Удобно регулировать натяжение тросов высокой головкой с трещоткой и удлинителем. При этом контргайку полностью не отворачиваем. Совместив грани контргайки с гранями регулировочной гайки, надеваем высокую головку «на 13» и вращаем сразу обе гайки. Контргайкой фиксируем регулировочную гайку.

Полный ход рычага привода стояночного тормоза должен составлять от 2 до 4 зубцов (щелчков) храпового устройства рычага. При опущенном рычаге вывешенные задние колеса должны вращаться свободно.

Артикул и стоимость наилучших аналогов оригиналов задних тормозных колодок для Лада Гранта

Фирменные колодки сильно скрипят и часто заклинивают тормозной механизм оторвавшимся фрикционным материалом. Поэтому автовладельцы предпочитают альтернативы продукции ТИИР. В нижеприведенных таблицах присутствуют наилучшие варианты аналогов оригинальных изделий.

Таблица — Рекомендуемые аналоги 2108-3502090

Производитель колодокАртикулПримерная цена, рубль
TRWGS8210920-1050
Bosch986487813800-950
FinwhaleVR318680-720
ABS8812700-750
SCTSS501500-550

Таблица — Рекомендуемые альтернативы для 21920-3502090-10

Производитель колодокАртикулПримерная цена, рубль
Profit50010240590-640
ATE30137023121100-1400
HolaBR802980-1200
DelphiLS1323400-500
Bosch986487813780-920

Пошаговая замена задних тормозных колодок Гранта

Работа с тормозами на Гранте требуется, когда машина начинает болтаться при торможении, слышны посторонние шумы в районе задних колес. Чего хуже – если какое-то из колес начинает клинить при остановке. В данной статье — пошаговая замена задних тормозных колодок Гранта.

Как происходит замена задних тормозных колодок Гранта без АБС

Разберем весь процесс поэтапно. Для работы потребуются:

  1. Новые колодки (выбирайте в зависимости от того, есть на машине АБС или нет);
  2. Ключи на 13: рожковый и трещотка с длинной головкой;
  3. Балонный ключ;
  4. Головка Е-8;
  5. Головка на 7;
  6. Отвертки для снятия и установки пружин;
  7. Пассатижи.

Подготовка к замене колодок

Готовимся к демонтажу тормозных колодок. Для этого:

  • Ставим автомобиль на ровной поверхности;
  • Снимаем с ручника, ставим на нейтралку;
  • Подпираем колеса противооткатными упорами (можно кирпичами, брусками и т.п.);
  • Откачиваем тормозную жидкость до уровня MIN – используем шприц или грушу-клизму;
  • Страгиваем болты крепления колеса;
  • Вывешиваем заднее колесо (домкратим машину) и снимаем его.

Подпираем колеса, снимаем ручник и колесо.

Как снять тормозной барабан на Ладе Гранте

Барабан на Гранте снимается как на любой другой модели ВАЗа. Для этого ключом на 7 выкручиваем направляющие штифты и снимаем барабан.

Сбивать барабан киянкой или молотком не рекомендуется – есть риск его повредить.

Самостоятельная замена колодок

Внимание – начиная с этого момента нельзя нажимать педаль тормоза. Иначе тормозные поршни выдвинутся и демонтаж/монтаж будет затруднен. Шаг 1: Чтобы ослабить пружины, сдавливаем колодки внутрь

Отжимаем их монтировкой с упором на тормозной щит

Шаг 1: Чтобы ослабить пружины, сдавливаем колодки внутрь. Отжимаем их монтировкой с упором на тормозной щит.

Сдвигаем тормозные колодки.

Шаг 2 (с опорой на рисунок ниже) – снимаем:

  • пружину верхнюю №5;
  • планку разжимную №6;
  • пружину нижнюю №13;
  • пружины направляющие №7 (есть на обеих колодках).

На данном этапе нам нужны пружины 5, 13, 7 и планка 6.

Шаг 3: свободно извлекаем левую колодку. На правой закреплен рычаг ручника – поэтому мы выдвигаем саму колодку и пассатижами демонтируем шплинт крепления его пальца к колодке.

Выводим рычаг ручника из троса, снимаем шплинт и отсоединяем рычаг ручника от колодки.

Шаг 4: сборка с новыми колодками производится в обратной последовательности.

Если новые колодки затруднят надевание барабана, их также можно поджать внутрь с помощью монтировок.

Замена задник колодок на Гранте с АБС

Лада Гранта с АБС имеет незначительные конструктивные особенности:

  • оснащена датчиками АБС (они же датчики вращения колеса);
  • задние колодки имеют отверстия для датчиков;
  • под барабаном расположен задающий диск датчика ABS.

Отличия тормозов с ABS от обычных незначительны и не затрудняют замены колодок.

Первым этапом при замене тормозов у Granta с ABS будет демонтаж датчиков (см. рисунок ниже):

Датчик АБС снимается с обратной стороны колеса. Можно попытаться снять колодки без снятия датчика.

Второй шаг: снимаем барабан (как описано выше) и задающий диск под ним. В остальном процедура совпадает с приведенной выше по тексту.

По окончанию работ можно прокачать педаль тормоза и долить при необходимости тормозную жидкость. Если после прокачки жидкость уходит – где-то есть утечка.

Проверьте работу ручника: нормальное положение – стояночный тормоз схватывается на 3-4 щелчке рычага.

Когда менять задние колодки

Задние колодки на Гранте меняют при следующих показателях:

  1. колеса шумят – гремят – вибрируют при торможении;
  2. на колодках осталось 1,5 мм (либо меньше);
  3. колодки расслоились, из-за чего колеса периодически заклинивает;
  4. перестал держать ручник;
  5. вы недавно поменяли передние колодки, а к задним еще не притрагивались.

Выбор комплектующих для Гранты

Мы собрали таблицу артикулов на запчасти для замены тормозов. Вот она (можно использовать для поиска и заказа онлайн):

Список аритикулов на все запчасти, которые могут потребоваться для работы.

Вариантов много не бывает.

ABS позволяет сократить тормозной путь и сохранить маневренность при торможении.

Напоминалка

Подытожим ключевые моменты:

  • Гранта с АБС имеет особые колодки, задающий диск ABS и датчики, которые нужно отсоединить перед разборкой тормозного барабана;
  • Когда барабан плохо слазит, можно снять его иначе: вкрутите штифты на 7 в отверстия, рядом с которыми они были вкручены (подробнее в пункте Как снять тормозной барабан);
  • Нельзя нажимать педаль тормоза после снятия барабана;
  • Если не откачать лишнюю тормозную жидкость перед началом работы, ее может выдавить после замены колодок.

Замена задних колодок Лада Гранта

Замена задних тормозных колодок на Lada Granta требуется при критической толщине накладки, которая составляет около 1.5 миллиметра. Оценить состояние колодок можно даже без снятия барабанов. Для оценки передней колодки в тормозном щите выполнено специальное смотровое окно закрытое резиновой заглушкой. Именно через это отверстие и можно рассмотреть толщину накладки. Смотрим на фото далее.

Для замены колодок на Лада Гранта обязательно понадобится яма или эстакада, ведь перед снятием барабанов необходимо ослабить тросик ручника, без того снять тормозной механизм затруднительно. Для доступа к месту регулировки стояночного тормоза снимаем теплозащитный экран (на фото).

Головкой «на 10» отворачиваем четыре гайки крепления заднего теплозащитного экрана дополнительного глушителя.

Снимаем с переднего кронштейна подвески дополнительного глушителя резиновую подушку. Сдвигаем теплозащитный экран вперед, открывая доступ к узлу регулировки стояночного тормоза.

Удерживая ключом «на 13» регулировочную гайку наконечника троса, головкой того же размера отворачиваем контргайку. Вращая регулировочную гайку против часовой стрелке, освобождаем тросы.

Снимаем заднее колесо и надежно фиксируем кузов Лада Гранта на надежной подставке заводского изготовления.

Если автомобиль укомплектован антиблокировочной системой АВS, то тормозной механизм имеет некоторые конструктивные отличия. На Lada Granta, оборудованном ABS, следует отсоединить датчик скорости вращения колеса от тормозного щита во избежание повреждения датчика. Головкой Е-8 отворачиваем винт крепления датчика и вынимаем датчик из отверстия в кронштейне, закрепленном на щите тормозного механизма.

Далее все работы показаны на Лада Гранта без ABS. Об отличиях будет оговорено по мере разборки тормозного механизма.

Накидным ключом (лучше шестигранной головкой, что бы не сорвать грани) «на 7» отворачиваем два направляющих штифта колеса и снимаем тормозной барабан.

Внимание! Не нажимайте педаль тормоза после снятия барабана, так как поршни могут полностью выйти из цилиндра. Если барабан Лада Гранта снять не удается, то, равномерно поворачивая его, молотком с пластмассовым наконечником (или обычным молотком через деревянный брусок) наносим удары по торцу барабана. Обычно центральная часть барабана закисает при сопряжении с металлом ступицы

Обычно центральная часть барабана закисает при сопряжении с металлом ступицы

Если барабан Лада Гранта снять не удается, то, равномерно поворачивая его, молотком с пластмассовым наконечником (или обычным молотком через деревянный брусок) наносим удары по торцу барабана. Обычно центральная часть барабана закисает при сопряжении с металлом ступицы.

Далее необходимо утопить поршни внутрь рабочего цилиндра. Для этого двумя монтажными лопатками надавливаем на колодки, опираясь на буртик тормозного щита.

Поддев отверткой, выводим из зацепления с колодкой крючок верхней стяжной пружины и снимаем пружину.

Выводим верхние упоры колодок из прорезей поршней цилиндра и вынимаем распорную планку.

Поддев отверткой, выводим из зацепления с колодкой крючок нижней стяжной пружины и снимаем пружину.

Отверткой выводим из зацепления с колодкой прижимную пружину.

Снимаем переднюю колодку.

Отсоединив от задней колодки прижимную пружину, опускаем колодку и выводим рычаг привода стояночного тормоза из отверстия наконечника троса стояночного тормоза.

Распрямляем шплинт и вынимаем его из отверстия пальца рычага привода стояночного тормоза. Снимаем с пальца шайбу. Снимаем рычаг и вынимаем палец.

Элементы тормозного механизма заднего колеса Лада Гранта на следующем фото:

  • 1 — передняя колодка автомобиля без ABS
  • 2 — передняя колодка автомобиля с ABS
  • 3 — распорная планка
  • 4 — верхняя стяжная пружина
  • 5 — палец
  • 6 — шайба
  • 7 — шплинт
  • 8 — задняя колодка автомобиля с ABS
  • 9 — задняя колодка автомобиля без ABS
  • 10 — рычаг привода стояночного тормоза
  • 11 — нижняя стяжная пружина

Вывод

Несмотря на все рекомендации производителей или знакомых автолюбителей, износ колод – это дело индивидуальное. Ведь на этот фактор влияют определенные качества, которые у каждого водителя отличаются между собой. Уровень износа тормозных дисков, их техническое состояние, стиль вождения водителя и многое другое, приводят к тому, что периодичность замены у каждого своя и не всегда она совпадает со сроками завода изготовителя. Поэтому научитесь понимать свою тормозную систему, ведь на самом то деле это не так сложно. Плюс ко всему, проводите периодическую диагностику на появление различных трещин или других механических повреждений как диска, так и колодки и будет вам счастья! На этом у меня все будьте внимательны и не доводите до крайностей. До встречи!

Тормоза — основа активной безопасности! Эту прописную истину хорошо бы выжечь каленым железом тормозных дисков на всех вывесках магазинов запчастей. Но как нам, покупателям, отличить хорошие, надежные тормозные колодки от плохих и опасных?

Мы приобрели десять комплектов передних колодок для Лады Калины — и отправились в Тольятти проверять тормоза на стенде. А затем лучший и худший комплекты протестировали на Дмитровском полигоне на редакционной Калине по методике Porsche: 25 торможений подряд со 140 км/ч до полной остановки!

Следовать универсальному совету брать «оригинал» и не мучиться сложнее всего владельцам именно отечественных автомобилей. Как мы ни старались, а в течение нескольких недель так и не нашли в Москве ярославских колодок ТИИР-299, что сейчас ставят на конвейере в Тольятти, — ни в специализированных магазинах, ни у официальных дилеров АвтоВАЗа!

На официальной СТО нам смогли предложить только комплект ТИИР-295 со странной для «гражданских» изделий маркировкой Lada Sport — именно эти колодки мы и взяли за 410 рублей. А «конвейерный» комплект ТИИР-299 мы одолжили у вазовцев и допустили вне зачета — купить такой в столице все равно невозможно.

В качестве недорогой альтернативы (от 323 до 377 рублей за комплект) мы выбрали изделия известных в России марок ЕЗАТИ, Начало и Трансмастер. Пул зарубежных колодок средней ценовой категории (520—640 рублей) составили популярные у нас немецкие Finwhale, японские Allied Nippon и колодки, произведенные в Южной Корее под британской маркой Goodwill. А из числа «элитных» марок мы взяли распространенные Ferodo (бренд корпорации Federal-Mogul), Lucas (принадлежит концерну TRW) и ATE (Continental). Вазовские специалисты признали во всех образцах фирменную продукцию — подделок, к счастью, не обнаружили.

Смонтированный в Тольятти современный немецкий динамометрический стенд Schenck — это система сменных маховиков, подбирая инерцию которых, можно имитировать торможение любой легковушки массой до 3,5 тонны. Для нас выставили момент инерции 45,5 кг·м², что соответствовало торможению груженой Калины массой 1585 кг. Мы выбрали Калину в том числе потому, что ее тормозные механизмы самые массовые в России: их ставят еще и на Гранту, а с небольшой поправкой на конструкцию и материал диска результаты, по словам вазовцев, можно экстраполировать на все производные «восьмерки», от Самары до Приоры. Мы, кстати, использовали вентилируемые диски Автореал — их поставляют на конвейер в Тольятти из Миасса, — причем во имя корректности для испытаний каждого комплекта колодок ставили и новые диски.

Главной характеристикой при стендовых испытаниях тормозов является µ (мю), коэффициент трения пары «диск—колодка». Чем он больше, тем интенсивнее автомобиль замедляется при одинаковом усилии на педали тормоза. Разумеется, покуда не блокируются колеса и не срабатывает АБС.

Из числа индустриальных методик для стендовой проверки тормозов мы выбрали самую распространенную и универсальную — AK-Master: именно ее используют на ВАЗе после перехода под крыло альянса Renault-Nissan. Это комплексный тест, где проверяются как «холодные» (при начальной температуре колодок и диска 100°С и менее), так и «горячие» (450°С и более) свойства колодок.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
