Снимаем стартер на Форд Фокус 2 своими руками для его замены

Стартер Форд Фокус 3

9130 Просмотров

Стартер автомобилей Ford Focus 3 (WAI CS1402) мощностью 1,4 кВт, установленный на картере сцепления, представляет собой четырехполюсный, четырехщеточный электродвигатель постоянного тока с возбуждением от постоянных магнитов, совмещенный с планетарным редуктором 7 (рис. 10.4) и электромагнитным двухобмоточным тяговым реле 10. Крышки 1,12 и корпус 9 стартера стянуты двумя болтами 11. В корпусе статора закреплены постоянные магниты. Вращение от вала якоря электродвигателя передается валу привода через планетарный редуктор. На валу привода установлена роликовая муфта 5 свободного хода.

При повороте ключа в выключателе (замке) зажигания в положение «III» напряжение от аккумуляторной батареи подается на втягивающую и удерживающую обмотки тягового реле, в результате рычаг 4 привода (рис. 10.4) перемещается и шестерня стартера входит в зацепление с зубчатым венцом маховика двигателя. Одновременно якорь тягового реле замыкает силовые контакты (в этот момент втягивающая обмотка выключается), на электродвигатель стартера подается напряжение от аккумуляторной батареи. Якорь стартера через планетарный редуктор проворачивает коленчатый вал двигателя. После пуска двигателя, когда частота вращения шестерни превышает частоту вращения вала стартера, происходит разблокировка и пробуксовка муфта свободного хода, что предохраняет стартер от высокой частоты вращения и повреждений.

Для того чтобы избежать многих неисправностей стартера, соблюдайте ряд простых правил при его эксплуатации:

— пуская двигатель, включайте стартер не более чем на 10-15 с и повторно — через 20-30 с. Непрерывная длительная работа стартера может привести к перегреву. Если после трех попыток двигатель не пускается, то следует проверить и устранить неисправности в системе питания двигателя или в системе зажигания;

— после пуска двигателя немедленно выключите стартер, так как длительное вращение маховиком шестерни муфты может привести к повреждению муфты свободного хода стартера;

— не передвигайте автомобиль с помощью стартера, так как это вызывает его значительную перегрузку и повреждение.

Снятие стартера Форд Фокус 3

Вам потребуются: ключ «на 13», торцовые головки «на 10» и «на 13».

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите брызговик радиатора

3. Сожмите фиксатор.

4. .разъедините колодку жгута проводов стартера.

5. Отсоедините колодку от держателя на жгуте проводов.

6. Отверните гайку крепления клеммы провода питания тягового реле и отсоедините провод от тягового реле стартера.

7. Ослабьте затяжку болтов крепления стартера.

8. Окончательно выверните и извлеките болты.

9. Снимите стартер.

10. Отведите стартер от блока цилиндров и опустите вниз.

11. Извлеките уплотнитель.

12. Установите детали в порядке, обратном снятию.

Некорректная работа стартера на Форд Фокус 2

Проблемы со стартером на этом не заканчиваются. Он может работать некорректно, а это первый признак того, что скоро предстоит его ремонт. Своими руками, или силами СТО, но придется выяснять причины того, от чего стартер туго вращается. Это слышно стразу и при этом возможен перегрев корпуса. Причиной могут стать подшипники или втулки, в которые попала вода или грязь, а также перекос якоря вследствие износа втулок или подшипников. Здесь также без снятия и разборки автостартера не обойтись.

Следующую неприятность может подсунуть якорь. Перегрев стартера может вызвать интенсивный износ втулок, в результате чего якорь может начать замыкать на статор. Если вовремя не принять меры, может сгореть обмотка ротора или статора, а цена ремонта в этом случае может быть не менее 1500 рублей — перемотка обмотки недешево стоит. В таком случае, если автостартер уже дышит на ладан, то проще купить новый или б/у, но гарантированно рабочий.

Еще один малоприятный сюрприз могут преподнести щетки. Их в «самопуске» Форд Фокус 2 четыре штуки. Для того чтобы добраться до блока щеткодержателя, надо снимать и разбирать стартер практически полностью. Щетки могут просто износиться, и это будет видно сразу. Проверить это просто, достаточно измерить каждую из щеток по высоте. Щетка должна выступать из корпуса на 5-7 мм. Также необходимо провести проверку на предмет короткого замыкания корпусов щеток с корпусом стартера. Сделать это можно обычным мультиметром, он должен показывать отсутствие контакта между корпусами щеток и корпусом стартера.

Процедуру демонтажа стартера мы детально описывать не станем, поскольку довольно подробно она расписана в руководстве пользователя Форд Фокус 2. Обозначим основные этапы снятия:

  1. Снять грязезащитный щиток двигателя.
  2. Открутить гайки и снять контактную колодку с втягивающего реле.
  3. Открутить три болта на 13, которые крепят автостартер к картеру КПП.
  4. Вывести стартер из зацепления с маховиком и вынуть из посадочного места.

Чтобы оценить состояние стартера, достаточно провернуть приводную шестерню в разных направлениях. В одном из направлений она должна вращаться с валом вместе, в другом — только шестерня.

221-3 Ремонт Focus I

Снятие стартера двигателей Zetec-E 1,8i/2,0i

Отсоединяем клемму «минусово­го» провода от вывода аккумуля­торной батареи. Стартер удобнее снимать с авто­мобиля, установленного на смот­ровой канаве или эстакаде. Снимаем грязезащитный щиток двигателя (см. «Замена масла в двигателе и масляного фильт­ра»). Снимаем воздушный фильтр (см. «Снятие и установка воздушного фильтра»).

Нажав на фиксатор (располо­женный на кронштейне держа­теля тросов привода управле­ния коробкой передач).

. снимаем с кронштейна разъем жгута проводов.

Вынимаем из пластмассового держателя два троса привода управления коробкой передач.

Один из двух болтов верхнего крепления стартера также.

. удерживает кронштейн дер­жателя тросов привода управ­ления коробкой передач.

Головкой «на 13» отворачиваем болт верхнего крепления стар­тера.

. и вынимаем болт вместе с кронштейном.

Головкой «на 13» отворачиваем второй болт верхнего крепления стартера, который также крепит держатель жгута проводов.

Головкой «на 13» отворачиваем болт нижнего крепления стар­тера. Отводим стартер от картера и на­клоняем стартер, так чтобы полу­чить доступ к гайкам крепления наконечников проводов.

Головкой «на 13» отворачиваем гайку 1, а головкой «на 10» отворачиваем гайку 2.

Отсоединяем наконечники про­водов от стартера.

. и вынимаем стартер. Устанавливаем стартер в обратной последовательности. Завернув бол­ты крепления стартера, окончатель­но затягиваем их моментом 35 Н*м.

Процесс замены стартера

Для замены стартера на Фокус 3 рекомендуется воспользоваться пошаговым алгоритмом, который представлен ниже.

  • Зафиксировать задние колеса автомобиля стояночным тормозом. При проведении работ на подъемнике данное действие не требуется.
  • Открыть капот.
  • Обесточить бортовую сеть автомобиля. Для этого следует скинуть минусовую клемму с аккумуляторной батареи. Некоторые автовладельцы для перестраховки рекомендуют дополнительно снять +. Данное действие излишне.
  • Демонтировать брызговик радиатора.
  • Отвернуть гайку, фиксирующую клемму питания тягового реле.
  • Отсоединить провод от реле.
  • Поочередно ослабить затяжку болтов, которые фиксируют стартер.
  • Собрать все в порядке обратном снятию.
  • Запустить силовой агрегат проконтролировав работу стартера.

Похожее:

  1. Стартер ГАЗ 31105Волга «Крайслер» сравнительно давно не выпускается. Но встречается в продаже, а также на дорогах нашей страны. Одно из «слабых» мест данного автомобиля – это стартер.
  2. Стартер ГАЗель NextАвтомобиль ГАЗель Next отличается своей надежностью и внушительны ресурсом. Но машинах с большим пробегом либо возрастом более 10 лет часто возникают проблемы с электрической проводкой.
  3. Стартер ВАЗ 21214Стартер – механизм, отвечающий за бесперебойную работу двигателя внутреннего сгорания. Именно поэтому его внезапная поломка может привести к необратимым последствиям. Постоянный контроль за состоянием детали.
  4. Стартер Камаз 5490Стартер на КамАЗ 5490 представляет собой сложно конструкционное электротехническое оборудование, функциональное предназначение которого заключается в передаче крутящего момента на маховик мотора, что приводит к успешному.

Где находится стартер на форд фокус 2

  • Ford Focus 2
    • Двигатель
      • Замена ремня ГРМ
      • Инструмент ГРМ
      • Замена муфт VCT
      • Замена бендикса стартера
      • Дроссельная заслонка Форд Фокус 2
    • Трансмиссия
      • Запчасти для замены сцепления
      • Замена сцепления (часть 1)
      • Замена сцепления (часть 2)
      • Замена сцепления (часть 3)
      • Датчик заднего хода Форд Фокус 2
    • Подвеска
      • Сайлентблоки задней подвески Фокус 2
      • Сайлентблоки передних рычагов Форд Фокус 2
      • Ступичный подшипник Форд Фокус 2. Замена
    • Электрика
      • Замена подшипников генератора
      • Ближний свет Форд Фокус 2
      • Аккумулятор Форд Фокус 2
      • Прошивка Форд Фокус 2
      • Подсветка номера Форд Фокус 2
      • Не открывается багажник Фокус 2
      • Моторчик печки Форд Фокус 2
    • Замена бензонасоса Фокус 2
    • Дворники Форд Фокус 2
    • Расширительный бачок Фокус 2
    • ISOFIX для Форд Фокус 2
  • Ford C-Max
  • Ford Fusion
    • Замена тормозных дисков
    • Универсальные брызговики
    • Замена пыльника ШРУС
  • Opel Astra J
    • Термостат A16XER
    • Cпойлер бампера Astra J
    • Астра j. Запчасти для ТО
  • Mitsubishi ASX
    • Плановое ТО MITSUBISHI ASX
    • Плановое ТО MITSUBISHI ASX часть 2
  • ВАЗ 2112
  • Полезные мелочи
    • Отзыв о Форд Фокус 2
    • Авто аксессуары с Алиэкспресс
    • Ключи с Алиэкспресс
    • АЗС самообслуживания Лукойл
    • Выкидной ключ КИА Церато

Стартер Форд Фокус 2. Замена бендикса

Все началось с того, что при запуске двигателя стали появляться срывы. В принципе было понятно, что дело в бендиксе, но не было времени им заняться. Прошло около недели с момента особо тревожных симптомов (2-3 срыва подряд), пока я с трудом смог завести двигатель с 10 раза. Пришлось отменить все свои планы и поставить машину в гараж на время поиска запчасти и устранения неисправности.

На замену купил бендикс Bosch 1006 209 804

Снятие стартера

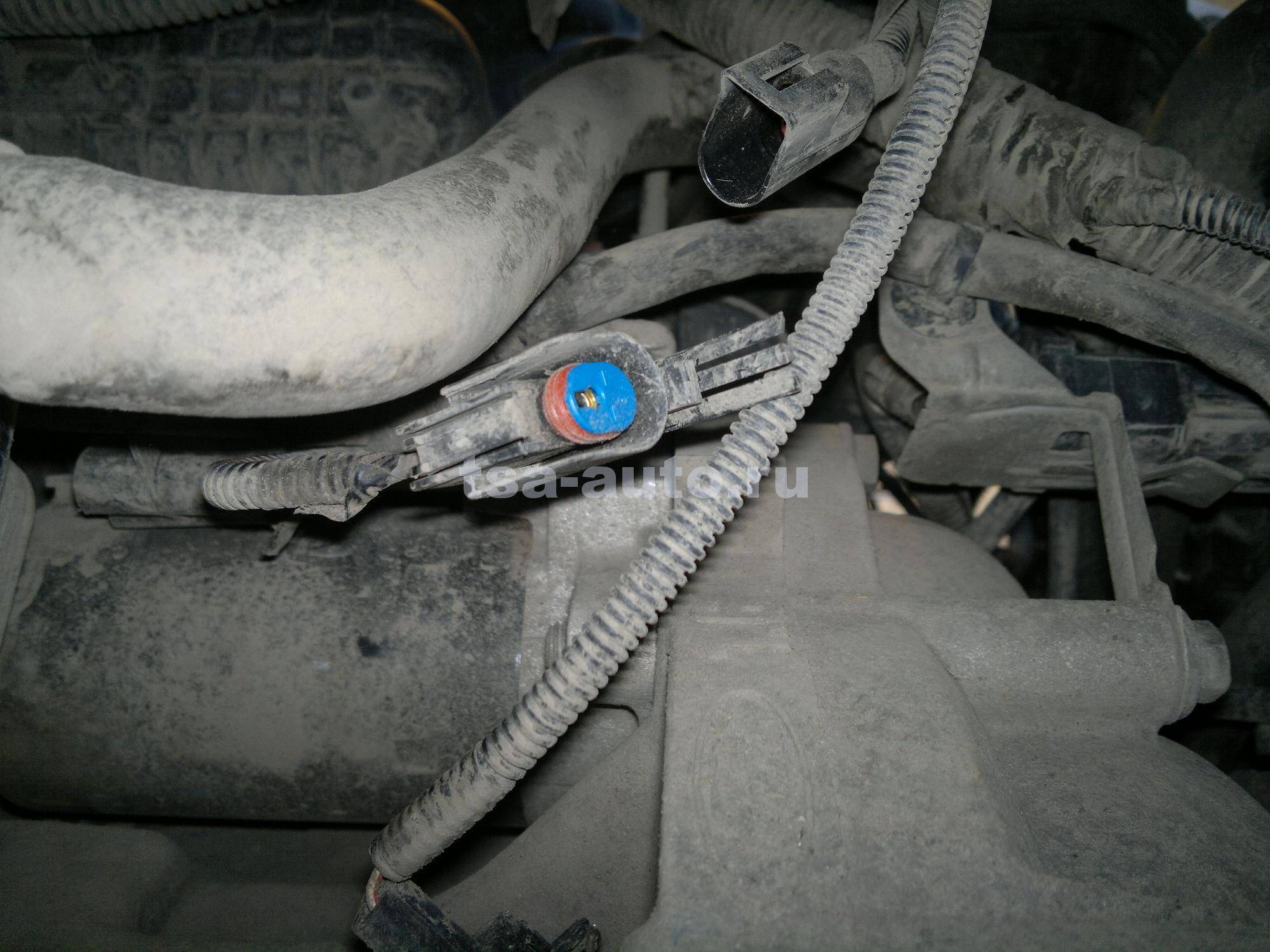

Стартер Форд Фокус 2 крепится двигателю тремя болтами на 13, к первым двум можно добрать сверху, к третьему снизу. Лучше сразу снять корпус воздушного фильтра и дроссельный узел.

Отсоединяем аккумулятор, приподнимаем автомобиль, снимаем защиту двигателя. Выкручиваем болты стартера и размыкаем разъем втягивающего реле, вот он

Нижний болт

и два верхних

Стартер нужно снимать со всеми проводами от генератора и до плюсовой клеммы аккумулятора. Откручиваем клемму от генератора

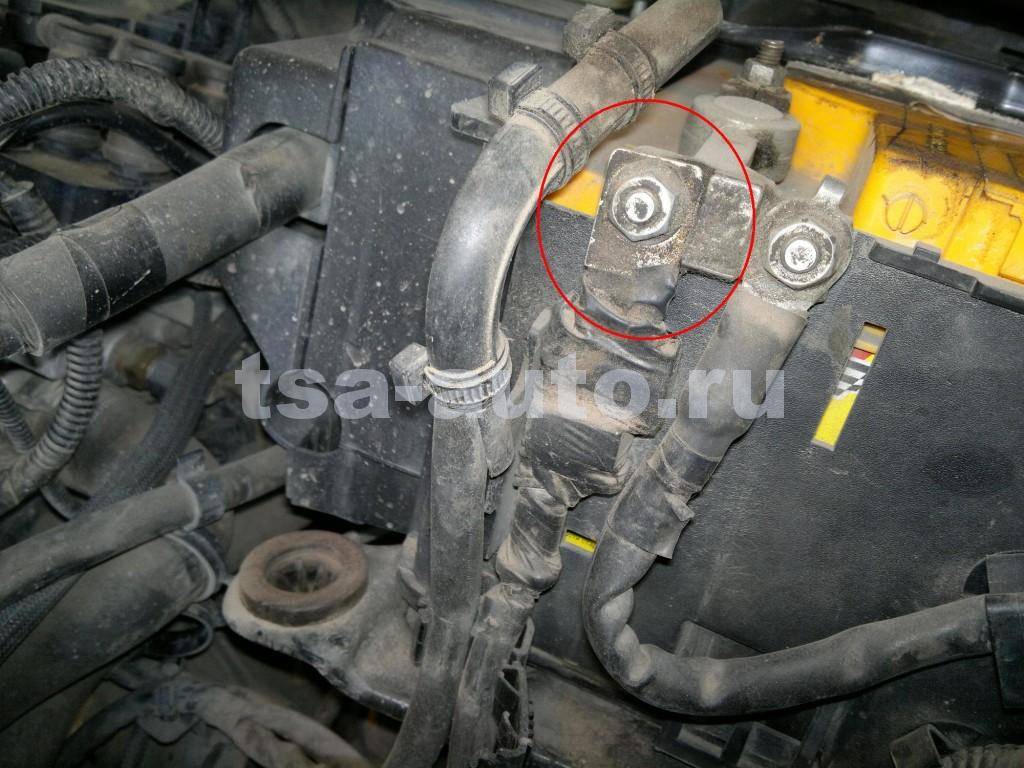

и от плюса аккумулятора

Далее нужно разрезать хомутик и снять защелки крепящие данный провод. При сборке можно будет закрепить его на кабельные стяжки.

Подаем стартер вправо, выводя его из корпуса кожуха сцепления. Там же рядом увидите еще пару разъемов, один из них датчик заднего хода, их тоже отсоединяем, чтобы не мешались.

Стартер Форд Фокус 2 вынимается вниз, но места в моторном отсеке мало, поэтому показываю на фото его положение перед тем как он был снят, в других положениях этого сделать не получалось, мешает нижний патрубок системы охлаждения. Его немного нужно вдавить и отодвинуть.

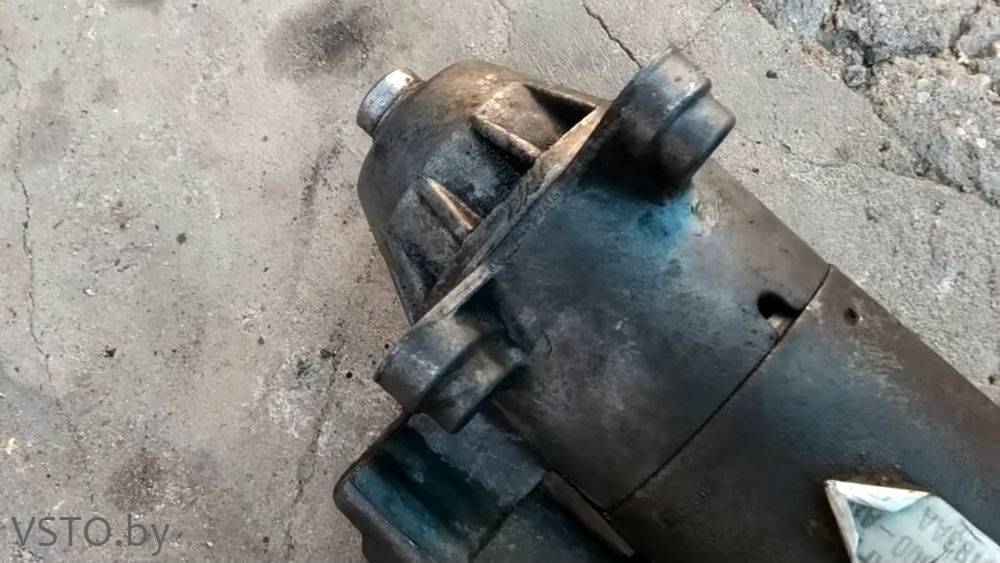

Снятый стартер Форд Фокус 2, маркировка BOSCH 0001108408

Разборка стартера

Далее приступаем к разборке. Сразу скажу, что втягивающее мне снять не удалось, болты тоrх закисли, один из них смялся и я это дело оставил, на будущее придется их высверлить, приготовив замену. Пришлось снимать и вставлять бендикс через вилку. Ничего сложного в этом нет.

Раз уж разобрали, осматриваем состояние коллектора, щеток и проверяем смазку. Но самое интересное — это снятие стопорного кольца бендикса.

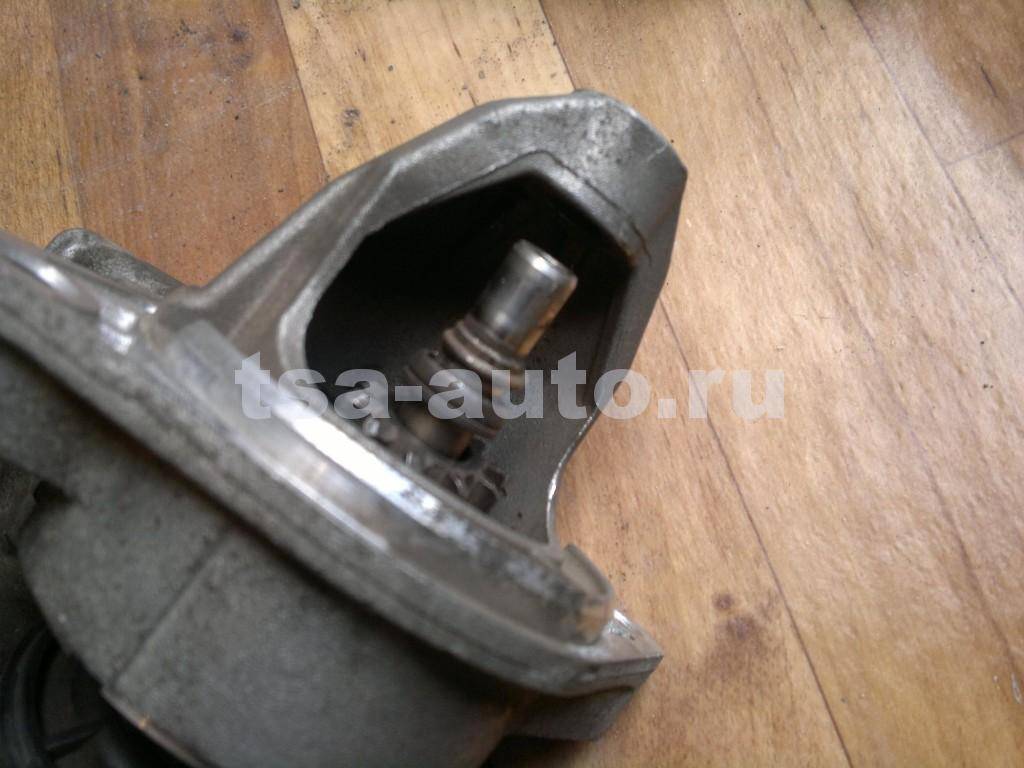

Чтобы его снять нужно сбить верхнюю обойму подходящей по диаметру головкой или оправкой, потом отверткой поддевается и снимается кольцо, обойма и можно вытащить сам бендикс, разжав немного вилку включения, т.к. втягивающее реле не снято.

При сборке со стопорным кольцом могут возникнуть проблемы. Советую снять кольцо, сжать его пассатижами, а потом ставить на вал. Оно скорее всего деформируется и станет не очень круглым, но если этого не сделать, на месте пассатижами оно не сожмется, так как очень упругое. Насадить обойму на место поможет рожковый ключ на 12 или 13, используем его как вилку. Держать будет.

Новый и старый бендикс:

Далее чистим стартер изнутри, также желательно разобрать редуктор, промыть и смазать шестерни механизма редуктора

Будьте осторожны при вставке ротора в в корпус, магнит резко втягивает ротор и щетки могут остаться у вас в руках

Собрать все на место поможет головка на 22

Еще несколько фото разобранного редуктора. В данном стартере шестеренки на игольчатых подшипниках с маркировкой INA. На таком же стартере в C-Max был редуктор, где шестеренки были на втулках.

Теперь все смазываем, собираем и устанавливаем на автомобиль. После данной переборки звук стартера стал тише и приятнее, бендикс работает исправно.

Коды запчастей:

  • Бендикс — 1 006 209 804
  • Втягивающее реле — 2 339 304 047
  • Щеточный узел — 1 004 336 526
  • Ремкомплект на стартер Форд Фокус 2 — 1 007 010 093 (стопорное кольцо и ограничительная юбка бендикса, стопорная шайба для якоря и резинка установленная на вилку)

Рекомендации по промывке форсунок

Нельзя недооценивать нагар на форсунке. Даже сверхтонкий шлаковый слой в 5 мкм может изменять пропускную способность до 25%.

Главной причиной загрязнения форсунок специалисты называют очень низкое качество отечественного топлива. Поэтому постоянных загрязнений никак не избежать. Специалисты рекомендуют периодически производить чистку грязевых отложений и производить промывку инжектора вашего Форда Фокус 2. С учетом загрязненности бензина, рекомендуется производить чистку каждые 20-40 тысяч километров пробега.

Если вовремя не провести чистку инжектора, то симптомы усилятся, а двигатель начнет глохнуть и работать с перебоями.

Будет полезно: Ремонт двигателя на Ford Focus II своими руками – Инструкции по ремонту двигателя на авто Ford Focus II

Как снять стартер на Форд Фокус 2

В один день может случиться такое, что машина просто-напросто не захочет заводиться, по причине неисправности стартера

Столь печальная история может произойти с каждым автолюбителем, поэтому важно знать, как производится замена стартера на Форд Фокус 2

Как и предшественник, второе поколение этого автомобиля сохранило отличную ремонтопригодность, благодаря чему даже неискушённый в таких вещах человек может осуществить большинство операций по снятию/установке тех или иных деталей и агрегатов самостоятельно, а вот ремонт лучше производить в специализированных сервисных центрах. Конкретно же снятие стартера не отнимет у вас много времени и сил, но вам придётся быть аккуратным, поскольку моторный отсек спланирован весьма компактно, и одним неловким движением можно увеличить количество деталей, которым требуется ремонт.

Плоская отвертка.
Торцовые ключи на 13 и 10.
Звездочка, она же TORX Т-30.

Проверка работоспособности

Перед тем, как снимать генератор с Ford Focus 2 для замены или ремонта, следует сначала удостовериться в него неисправности. Технология проверки – очень проста и выполняется быстро.

Перед диагностикой работоспособности необходимо послабить затяжку плюсовой клеммы на АКБ.

А далее поступаем так:

  • запускаем двигатель;
  • выжидаем пока обороты не стабилизируются;
  • включаем фары;
  • на заведенном моторе снимаем плюсовую клемму с аккумулятора.

Если генератор исправен, силовая установка не должна остановиться, наоборот – ее обороты должны немного повыситься, поскольку ЭБУ подкорректирует работу мотора, чтобы обеспечить бортовую сеть энергией.

Остановка агрегата после снятия клеммы будет указывать на неисправность генератора и необходимость его ремонта или замены. А для этого узел нужно снять с авто, что оказывается не так просто.

Можно воспользоваться официальной инструкцией, которая представлена ниже, но она не отображает всех тонкостей и нюансов работ, а поэтому подходит больше для ознакомления, чем как понятное всем подробное руководство.

Это интересно: Как поменять топливный фильтр на Шевроле Авео: фото и видео

Самый простой способ в гаражных условиях

Этот метод актуален в тех случаях, если у вас нет мультиметра, но необходимо определить явное наличие проблемы с генератором. Водителям следует запустить двигатель машины и включить ближний свет

Далее осторожно снимите минусовую клемму. Если свет фар потускнел, а мотор начал работать прерывисто, то везите генератор на диагностику

Проводить этот тест лучше вечером, чтобы без проблем уловить изменения в яркости фар.

С использованием мультиметра

Этот прибор позволяет замерить токи и напряжение, но нам понадобится только последнее. Генераторы имеют ряд установленных параметров, отклонение от которых позволяет выявить неисправность устройства. Напряжение на аккумуляторной батарее должно составлять 12,5 — 12,7 вольт. Во время запуска этот показатель может кратковременно увеличиться до 13,8 — 14,8 вольт. Далее напряжение уровняется до приблизительно 13,8. Если фактические показатели при измерении отличаются от вышеописанных, то необходима диагностика агрегата.

Тестирование регулятора напряжения

Одним из этапов самостоятельной диагностики идет проверка регулятора напряжения. Водителям необходимо выполнить два шага:

  1. Прогрейте автомобиль в течение 15 минут. Тесты выполняют только на прогретом моторе.
  2. Подключите вольтметр со шкалой более 15 вольт к выводам массы и 30 клемме. В большинстве автомобилей нормальным считается показатель в 13,5 — 14,6 вольт.

Если напряжение ниже 13 вольт, то деталь придется заменить.

Анализ работоспособности диодного моста

Необходимо переключить мультиметр на измерение тока, а также подключить зажимы к массе и коннектору «В+» на аккумуляторной батарее. Нормальным считается ток не больше 0,5 мА. Если ток больше, то вышли из строя диоды или поврежден изоляционный слой на обмотке. Если в специализированных мастерских эти проблемы не исправят, то придется покупать новую деталь.

Проверка тока возбуждения генератора

Заведите автомобиль и добейтесь максимально высоких оборотов. Переведите мультиметр в режим измерения тока и подключите вывод к клемме 67. Показатель должен лежать в пределах от 3 до 7 ампер.

Это основные методы диагностики, которые водители могут сделать самостоятельно. Если явно найдена проблема, то выхода два: везти устройство к специалистам на подтверждение своих догадок или без их помощи сразу же менять генератор на новый. В обоих случаях потребуется снятие генератора «Форд-Фокус» 1.

Проверка обмотки

Для тестирования обмотки ротора на витки с короткими замыканиями или обрывами следует использовать мультиметр в режиме измерения сопротивления. Подключите выводы к обоим контактным кольцам генератора. Нормальным сопротивлением считается показатель от 1,8 до 5 Ом. Если сопротивление ниже, было короткое замыкание, а если выше – ищите обрыв.

Снятие

Пошаговая инструкция демонтажа пускового устройства на Форд Фокус 2:

  • записать где-нибудь на бумаге, запомнить разблокировочный код акустической системы;
  • обесточить электрическую цепь автомобиля — поднять крышку АКБ, скинуть минусовую клемму;
  • скинуть защитную накладку — выкрутить саморезы;
  • снять датчик уровня масла и все 3 гайки проводов с выжимного реле;
  • вытащить контактную колодку, которая держится на двух гайках (13, 10) — крепления легко выкручиваются приспособлением из трещотки, головки и удлинителя;
  • скрутить фиксационные болты стартера, используя трещотку — крайние гайки легкого выкрутить, неудобно средний, расположенный напротив троса КПП;
  • вывести стартер из зацепления с венцом маховика, вытащить между трубками системы охлаждения — они резиновые, их можно без опаски подвигать, отгибать.

Демонтировать стартер можно и сверху, без смотровой ямы или подъёмника. Тогда в этом случае придётся немало потрудиться. Перед этим нужно будет снять переднюю крышку защитного коробка и фиксирующую скобу АКБ. Обязательно демонтировать воздушный фильтр, декоративную радиаторную накладку.

Разборка проводится, согласно классической инструкции для всех роторных стартеров. Проблему могут вызвать крепления втягивающего реле — потребуется инструмент под звёздочку (TORX). Причина сложности — со временем винты прикипают, сразу их не сорвёшь. Поможет состав ВД-40 или жидкий ключ. Нужно обработать средством проблемные крепления, затем выждать минут 5-10. Если винты не поддадутся и после этого, их нужно будет высверливать. Потом заменить на аналогичные крепления по резьбе, длине.

Ремонт стартера автомобиля Ford Focus 1.8TSi.

Ремонт стартера автомобиля Ford Focus 1.8TSi. С чего начинается ремонт. Первым делом скидываем клеммы с аккумулятора или одну или две клеммы, но главное отключить аккумулятор от сети автомобиля.

Дальше лезем под машину, лучше это делать с ямы и снимаем защиту двигателя, если она у вас установлена. Вот сам стартер. Снятие начинаем с того что откручиваем две — гайки на 10 и на 13, которые крепят провода стартера. Дальше откручиваем раз-два и там сверху третий болт крепления стартера, головка на 13.

Ремонт стартера. Итак, стартер снят. С чего начинается разборка — откручиваем провод идущий к стартеру, дальше выкручивать два винтика под звездочку и мы тогда снимем втягивающую. Дальше 4 болта с задней части, что бы располовинить стартер и снять переднюю его часть.

Разобрали, сняли втягивающую, которая цепляется за такую, можно сказать вилку — обязательно потом, когда будите собирать не забудьте зацепить за нее.

Все, сейчас располовиниваем корпус. Снимаем заднюю крышку стартера, располовинивая, сниматься такая штучка пластиковая и снимается сам корпус.

В нашем случае он страшный конечно, но сейчас это все будет отмываться. Раскидал стартер на части. Сейчас все по-продуваю, промою, почищу от болота и буду собирать.

Для начала взял, как правильно ротор или якорь — почистил зазоры, потому что они были полностью забиты. Ни в коем случае нельзя тереть наждачной бумагой, особенно плоскость по которой «ходят щетки» — надеюсь не надо объяснять почему.

Дальше. Редуктор планетарный, тоже, надо все вычистить, смазать и собрать.

Бендикс. Биндекс, рабочий, проблем с ним не было, его в данном случае трогать не буду.

Магниты. Один магнит у меня имеет тут такое повреждение (см. фото) но скажем так, пока буду собирать так как есть, но буду иметь в виду что тут не все хорошо.

Щетки. Визуально еще нормальные, хватает длины щеток, в целом — щеточный узел не вызывает опасений.

Все, сейчас все отмываю и покажу как все собирается.

Ну что, при более детальном осмотре стартера выявлено вот что — разбита втулка, надо искать такую втулку. Меняю втулку, потому что скорее всего что из-за того что разбита втулка — получается якорем цепляла за магниты, вот на магните следы потертостей, скорее всего от якоря, из-за этой втулки.

Старая втулка достается просто. Берется обычный метчик (для нарезки резьбы, если кто не понял) который максимально по размеру входит туда, заворачивается и выдергивается. Ну естественно новая заприсовывается.

Начинаю собирать сам стартер. Все промазываем смазкой все трущиеся, двигающиеся детали.

Особое внимание при разборке обратите внимание вот на такой шарик — он находится по центру, смотрите фото, смотрите не потеряйте. Дальше редуктор планетарный закрывается крышкой

Собираю, промазываю все

Дальше редуктор планетарный закрывается крышкой. Собираю, промазываю все.

Вставляем головку по диаметру такую же как здесь (см. фото) вставили, развили все щетки, что бы нам проще было собирать, не повредив щетки.

Все, щетки на своем месте.

Теперь это все собирается в обратном порядке обратно в корпус, там магниты чтоб аккуратненько, не зацепить, вставляем и собираем дальше.

Вставил корпус редуктора с бендексом. Сейчас ставим голову и можно ставить заднюю крышку и собирать весь перед.

Все, осталось поставить на машину, проверить как крутит и ремонт Форд Фокус на сегодня выполнен. В моем случае все работает, стартер бодро вращается, автомобиль легко заводится.

Артикул и цена на оригинальный стартер Форд Фокус 3

Оригинальные стартеры, которые установлены на Фокус 3, поступающие в продажу под брендом Ford имеют номера по каталогу:

  • 1535268;
  • 98AB11000CD;
  • 1732742;
  • 7G9N11000AC;
  • 1307578;
  • YS4U11000AA;
  • 2S6U11000CB.

На Форд Фокус 3 с завода может быть установлен стартер под брендом Volvo с артикульным номером 8603377. Несмотря на отличающуюся марку на этикетке, узел полностью идентичен изделиям, которые продаются под брендом Ford.

Стоимость оригинального родного стартера весьма высока. Цена за узел может доходить до 19000 рублей за новое изделие. На авторазборках запчасть можно купить за сумму от 4100 рублей. При этом владелец не имеет возможности точно узнать остаточный ресурс приобретаемого стартера.

Проблемы со стартером на Форд Фокус 3 и их устранение

Если при исправном аккумуляторе машина не заводится, а стартер не крутит или слишком медленно вращает коленчатый вал, значит узлу требуется уделить внимание. Все поломки делятся на электрические и механические

Первые выявляются «прозвонкой» омметром или мультиметром, а для диагностики вторых требуется визуальный осмотр каждой детали.

Слабым местом стартера автомобиля Фокус 3 является бендикс. Его износ выявляется при внешнем осмотре. Бендикс малоремонтопригоден, поэтому при его неисправности рекомендуется замена на новый.

Еще одной особенностью стартера Фокус 3 является застывание смазки в редукторе. Проявляется это в снижении оборотов двигателя во время запуска. При неблагоприятных условиях завести машину становится невозможным. Особо сильно проявляется загустевание смазки в зимний период.

Для решения проблемы следует очистить шестерни от мастики. После промывки перед сбором редуктора его требуется максимально заполнить свежей смазкой.

В электрической части больше всего внимание к себе требуют щетки. Они наиболее быстро изнашиваются

Если длина щеток составляет менее 7 мм, то они обязательно подлежат замене.

Коллектор также является слабым местом стартера Фокус 3. Он изнашивается медленнее щеток, но все равно достаточно интенсивно. Из-за прохождения высокого тока возможно оплавление пластин или их выгорание. При незначительных повреждениях удалить дефекты можно шлифовкой. При существенных изъянах якорь стартера Фокус 3 подлежит замене, так как ремонт нецелесообразен.

Снять Генератор Фокус 2 1.8

На самом деле, все автомобилисты были поставлены задачи с генератором. Для ремонта агрегата эта деталь абсолютно необходима. В статье будет рассказано о том, как можно снять генератор с Ford Focus 2-го поколения и 2-литрового двигателя, мы также опишем процесс конкретно.

Видео о замене генератора на 2,4-литровый двигатель Ford Focus:

Видеоматериал процесса демонтажа генератора на транспортном средстве. Аспекты, тонкости и хитрости процесса.

Обозначение генератора справа.

Есть два способа снять генератор с помощью Ford Focus II 2.7.0. Первый вариант прост. Это требует удаления продукта снизу, все из которых требуют ямы или подъема немедленно. Если в проходе нет ни 1-го, ни другого, то появляется более сложный метод. демонтаж сборки через верх.

Чтобы разобрать генератор с Ford Focus II 4.0, вам понадобится комплект оборудования, 2-3 часа времени (взятый со склада, а также экономия, уход от практики, редко достается нашему клиенту), а также знания в дизайне автомобиля , Рекомендуется иметь электрическую схему двигателя и, в частности, электрическую сборку устройства. Что вам нужно сделать, это посмотреть на оба способа демонтировать генератор Ford Focus 2.4.

Начиная специально для выполнения работы, машину следует загнать в яму, как это называется подъемник. В начале работы будут проводиться под капотом. Что нам нужно сделать, это пройти процесс:

Снимите клемму аккумулятора и найдите натяжной ролик.

Замена генератора на Форд Фокус

Снимите нижнюю опору генератора.

Открутите крепление трубки кондиционера.

Отсоединяем блок проводки от генератора.

Этот вариант снятия генератора потребует разборки дополнительных деталей, которые сможет снять редкий автомобилист. Если вы не уверены в своих силах, то вам следует обратиться за помощью к специалистам. Что нам нужно сделать, это продолжить:

  1. Как и в первом методе, мы выполняем операции с 1 по 3.
  2. Мы демонтируем правую фару, чтобы добраться до верховых частей.
  3. Теперь найдите болт, который фиксирует деталь, и открутите ее.

Обозначение нижнего болта крепления генератора.

Используя длинную лебедку, откручиваем крепление генератора.

К выбору генератора для автомобиля следует отнестись более серьезно. Это зависит от характеристик продукта, от того, как измеряется заряд батареи и от напряжения на плате. Для Ford Focus 4.5, помимо оригинала, есть несколько аналогов, которые устанавливаются на автомобиль.

Ремонт генератора ford focus 2 105 amp

На всех секундах Focus с 2-литровым двигателем установлены генераторы Denso с номером детали 30667071. Средняя цена продукта в Российской Федерации составляет около 20 000 рублей.

Часто при замене генераторной установки 120 А заменяет 105.

Помимо оригинала, в магазинах автозапчастей вы всегда найдете большое количество аналогов, которые легко можно установить на автомобиль. Что вам нужно, рассмотрим основные из них:

Когда наш клиент рассматривал вопросы, связанные с разборкой и выбором генератора для Ford Focus 2.7, стоило бы рассмотреть обстоятельства, при которых автомобилисту придется разбирать автомобильную часть:

  • При ремонте генератора.
  • Восстановите вспомогательные узлы, к которым узел не может получить доступ.
  • Для ремонтных работ и мелкий ремонт двигатель.
  • Ремонт кузовных деталей, требующих снятия генератора.
  • Для диагностики и ремонта электрических цепей бортовой сети.

Извлечение генератора из Ford Focus II 5.0 является распространенной, но сложной процедурой, требующей знания особенностей двигателя и моторного отсека. Ни один автомобилист не может справиться с этим процессом. И почему рекомендуется, для кого при регистрации появления затруднений предназначено обратиться в автосервис.

Все большее внимание следует уделять выбору деталей, так как эффективность и правильное функционирование бортовой сети зависит от свойств продукта. Помимо уникальных деталей, на машине установлено несколько аналогов

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  • На карте стоит ограничение на оплату покупок в интернет
  • Пластиковая карта не предназначена для совершения платежей в интернет.
  • Пластиковая карта не активирована для совершения платежей в интернет.
  • Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Промывка форсунок «Ford Focus»

Существует два варианта промывки форсунок: со снятием их с автомобиля и без него. Снятые форсунки промываются на специальных стендах с помощью ультразвука, под действием которого исчезают даже самые старые загрязнения. У обычных водителей нет таких стендов, поэтому ниже будет рассмотрен более популярный вариант промывки форсунок без снятия. Вот что для этого потребуется:

  • литр специальной промывочной жидкости;
  • два автомобильных ниппеля;
  • автомобильный топливный фильтр;
  • пара металлических хомутов;
  • метровый отрезок резинового шланга диаметром 12 мм;
  • дрель со сверлом на 13 мм;
  • электрический насос;
  • двухлитровая пластиковая бутылка.

Дроссельная заслонка Форд Фокус 2: как почистить электронный узел?

Работой дроссельной заслонки автомобиля Форд Фокус 2 управляет электронный блок, что позволяет обеспечить такое же точное дозирование воздуха для топливной смеси, как и бензина. Загрязнение этой детали может привести к различным сбоям в работе двигателя. В этом случае ее необходимо почистить.

Особенности дроссельной заслонки

Для обеспечения полного контроля работы двигателя на всех режимах производители автомобилей сравнительно недавно стали переходить на электронные заслонки и педали акселератора, которые не имеют механической связи между собой. Компания Форд комплектует такими узлами многие свои модели, в том числе и Форд Фокус 2, начиная с 2005 года. Преимущества электронного регулирования подачи воздуха:

  • исключает механические регулировки;
  • упрощается конструкция тех систем, которые при активизации могут или должны «придушить» двигатель (антизанос, антибукс, ABS, курсовая устойчивость и другие), так как реализация необходимых команд осуществляется на уровне программно-электронного взаимодействия блоков;
  • упрощается ремонт и обслуживание.

«Побочный эффект» педально-дроссельной эволюции: центральный компьютер авто постоянно сопоставляет реальные текущие параметры работы мотора с ожидаемыми, заложенными в его память. Если ему что-либо «не нравится» (дроссельную заслонку подклинивает из-за загрязнения или ее заменили на другую), то он может записать ошибку с выводом сообщения на панель управления (CHECK ENGINE), а также включит режим частичного ограничения скорости.

В случае замены заслонки или датчика, стоящего на ней, можно попробовать провести процедуру ее адаптации, выполняемую дилерским сканером IDS.

Не спешите покупать аккумулятор

Представим ситуацию: зима, мы садимся в автомобиль и пробуем завести двигатель. Замечаем, что мотор еле-еле крутит. Первое, что приходит в голову – разрядился аккумулятор. Проверяем (оказывается, что напряжение 11-11,5 В), заряжаем. Проблема исчезает, но ненадолго. Через 3-4 дня ситуация повторяется. Покупаем на Форд Фокус новый АКБ – через неделю снова разряд. Плохой аккумулятор или утечка тока? Ни то, ни другое.

Если вы столкнулись с подобной ситуацией – вспомните, когда в последний раз на машине ремонтировался или менялся стартер. В 90% случаев именно он вытягивает все «соки» из АКБ.

Требуемые инструменты

Для того, чтобы установить или снять стартер на Фокус 3, необходимы инструменты из таблицы ниже.

Таблица — Инструменты требуемые для замены передней стойки.

НазваниеПримечание
Торцевая головка«на 10», «на 13»
Рожковый ключ«на 13»
ВоротокС удлинителем
ОтверткаС плоским лезвием
ПассатижиМожно заменить плоскогубцами
ВетошьДля очистки рабочих поверхностей
Проникающая смазкаНапример, WD-40

Для доступа к месту где находится стартер необходимо иметь возможность работать снизу Фокус 3. Для этих целей следует использовать смотровую яму, подъемник или эстакаду.

Это интересно: Замена выключателя педали сцепления в автомобиле Ford Focus 2

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
