Где находится и установлено ЭБУ Лада Гранта?

Инструкция по диагностике Лады Гранта через OBD2 разъем своими руками через ноутбук или смартфон

Определить, где находится OBD2 разъем

Определить какой автосканер подойдет для автомобиля

Подбор сканера (адаптера) для LADA GRANTA зависит от модели ЭБУ, а так же нужд диагноста / автовладельца.

Для подбора диагностического оборудования воспользуйтесь калькулятором: «Подбор сканера для Лады Гранта»

Скачать диагностическую программу для сканера

Для диагностического адаптера необходим софт, который устанавливается на ноутбук или смартфон/планшет. Для автосканеров со своей програмной оболочкой и дисплеем софт не потребуется.

Для подбора программы для адаптера перейдите в раздел: «Программы»

Воспользоваться инструкцией и провести диагностику

При покупке адаптера инструкции поставляются в комплекте. Более подробные инструкции по диагностическим автосканерам и описание их работы размещены в разделе: «Обзоры OBD2 автосканеров»

Определить ошибки и расшифровать их

Коды ошибок и их расшифровка выводятся в интерфейсе программы сканера. Так же можно изучить полную базу ошибок для вашего автомобиля в разделе: «OBD2 коды ошибок Лада Гранта»

Сделать ремонт согласно расшифровке ошибки

Производится ремонт узла согласно расшифровке ошибки (проблемы) или обратиться в автосервис для устранения той или иной неисправности.

Проверить ошибки повторно

Scan Tool Pro — бюджетный мультисканер для LADA GRANTA

Хороший выбор для начинающего диагноста

Сейчас в продаже имеются модели сканеров с различными версиями прошивок и чипов. Scan Tool Pro с прошивкой 2021 — пока что самая стабильная версия, а так же имеет максимальную совместимость с автомобилями с 2001 года выпуска в том числе с LADA и ВАЗ.

ЭБУ Лада Гранта – схемы распиновки и способы самостоятельного ремонта

Приветствую вас дорогие друзья! Сегодняшний пост я опять решил посвятить электронному блоку управления Лады Гранта. Прочитав статью до конца вы узнаете: где расположены и: какие ЭБУ устанавливают на Ладу Гранту, как самостоятельно прошить ЭБУ и естественно дам схемы их распиновки

  1. Расположение ЭБУ Лада Гранта
  2. Как узнать какой ЭБУ установлен на Ладе Гранта

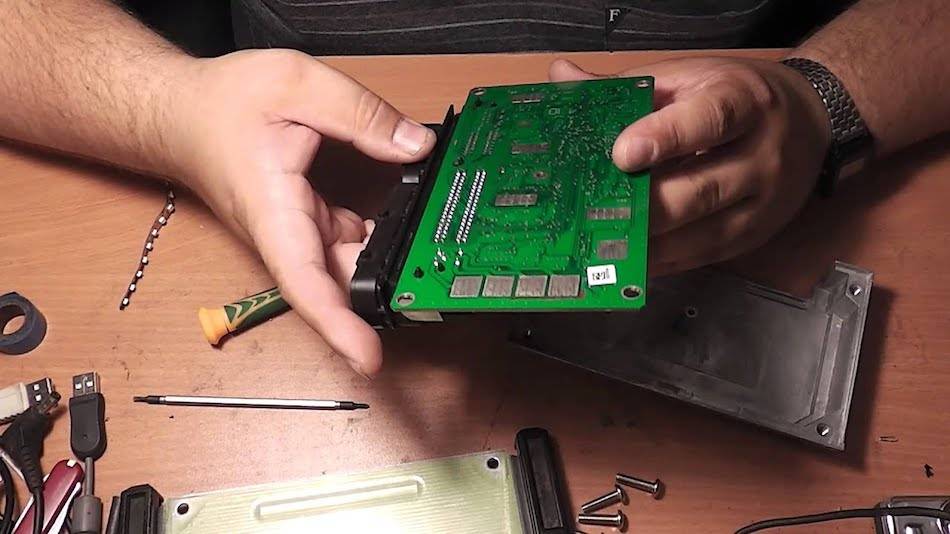

  3. Как снять ЭБУ Лада Гранта пошаговая инструкция
  4. Пошаговая инструкция снятия мозгов Лады Гранты – видео
  5. Прошиваем ЭБУ Ителма М74 (Лада Гранта) своими руками
  6. Видео: Прошивка ЭБУ Гранты своими руками

Расположение ЭБУ Лада Гранта

Хочется сразу передать отдельный привет конструктору АвтоВаза, кто придумал такое расположение данного блока. По-моему мнению, хуже места не придумать. Смотрите сами.

ЭБУ находится под бардачком под ногами у пассажира и спрятан под обивкой. Обивка крепится справа саморезом к кузову.

  • Если у Вас потечёт отопитель (радиатор) салона, то антифриз попадёт прямиком на блок управления, практически 100% поломка. Даже не смотря на то, что изначально в Ладу Гранту устанавливают импортный радиатор хорошего качества Visteon.
  • Как вы верно подметили, вода может попасть из под капота. Резиновые заглушки на Лада Гранта не очень хорошего качества, поэтому, когда они рассохнутся, вода потечёт на контроллер. Чтобы этого не произошло, проверяйте состояние резиновой заглушки.
  • Если забьётся дренажное отверстие (которое на видео ниже), то вода может потечь в салон.

В общем как вы поняли место расположение ЭБУ на Гранте не самое удачное! Поэтому нам просто необходимо смериться с этим.

Как узнать какой ЭБУ установлен на Ладе Гранта

Первостепенным отличием данного модуля можно обозначить интегрированную «CAN-шину». Ранее выпускаемые модели для обеспечения передачи импульсов использовали «К-канал». Если задаться экспериментом и заменить «Ителму» на аналогичное устройство с функционалом в «К-канале», то в итоге приборы на панели непременно «уснут».


ЭБУ Ителма

В его основу положен алгоритм особого типа, формирование которого происходит на базе заранее интегрированного в память ПО. Это позволяет модулю осуществлять в реальном времени обработку сигналов от всех присутствующих в «ЭСУД» датчиков.

Процесс, связанный с обработкой потоковой информации, позволяет впоследствии осуществлять блоку управления корректирующие действия в отношении функционирования таковых систем:

2. катушки системы зажигания;

3. дроссельного механизма;

4. датчика-регулятора режимов холостого хода и пр.

Для возможности идентифицировать тип устройства в авто LADA Granta и прошивочную версию его ПО на корпусе нанесен специальный маркировочный код, позволяющий осуществить корректный подбор аналога при возникновении необходимости в замене, и в некоторых случаях требуется распиновка ЭБУ.

Блок управления на «Гранта» автомат

Блок управления АКПП «Гранта» является электронным вычислительным устройством. Он управляет работой автоматической коробки передач. Деталь контролирует скорость автомобиля и нагрузку на силовой агрегат. Она не позволяет трансмиссии переключаться на более высокие передачи при небольшой скорости и на низкие – при быстрой езде. Это исключает повышенную нагрузку и повреждение элементов двигателя. Мозги АКПП «Лада Гранта» регулируют режим работы автомата на основе информации, полученной с датчиков. Также система списывает данные с переключателей и некоторых иных устройств.

Блок управления АКПП «Гранта»

Корректность работы контроллера зависит от состояния механических элементов, прошивки и работоспособности предохранителя. Предохранители на «Гранта»-автомат находятся в монтажном блоке. Он расположен под крышкой на приборной панели автомобиля около левой ноги водителя.

Чтобы найти предохранитель, отвечающий за работу АКПП «Гранта», нужно открыть блок предохранителей у «Гранта» АКПП в салоне. Нужный элемент имеет номер F5. Найти его можно по схеме в руководстве по эксплуатации автомобиля.

При выходе из строя предохранителя возможна блокировка АКПП на «Гранта». Но также неисправность может вызываться и иными причинами. При возникновении неполадок в работе трансмиссии стоит первым делом проверить состояние этого элемента в монтажном блоке.

Также сбои в работе автомата часто связаны с тем, что мозги «Лада Гранта» АКПП неисправны. Нарушения в ЭБУ ведут к неправильному функционированию трансмиссии. При этом прошивка блока слетает нечасто, а в основном страдает механическая часть, то есть сама деталь.

Где находятся «мозги» АКПП на «Лада Гранта»

Мозги «Лада Гранта» с АКПП установлены над передним подкрылком машины с левой стороны. Они представляют собой небольшую коробочку с идущими от неё проводами. Найти блок управления АКПП «Гранта» несложно. Достаточно снять колесо и подкрылок.

Минусы расположения

Деталь не имеет никакой дополнительной защиты. Она находится в таком месте, в которое постоянно может попадать дорожная пыль и грязь, влага. Поэтому блок управления АКПП «Гранта» расположен неудачно.

Часто он страдает во время дорожно-транспортного происшествия. Особенно, если удар пришёлся в левую переднюю часть машины. Иногда блокиратор АКПП у «Лада Гранта» может сработать даже при несильном воздействии. Кроме того, возможны и необратимые повреждения блока.

Хорошо, если проблема оказалась незначительной, и разблокировать коробку можно нажатием специальной кнопки. Она находится под декоративным кожухом возле селектора трансмиссии в салоне. Кстати, ручной перевод АКПП в нейтральное положение может потребоваться при обесточивании авто и в некоторых иных случаях.

Как исправить ситуацию

При механических повреждениях блок управления АКПП «Лада Гранта» не подлежит ремонту. В таком случае необходима его замена. А это – недешевое удовольствие, связанное с покупкой устройства, установкой и прошивкой.

Ремонт и замена блока управления

Поэтому многие владельцы этой отечественной машины задумываются, как защитить блок управления АКПП «Гранта» от попадания воды и грязи, а также ударов. Верным решением является перенос в другое, более безопасное место.

Некоторые автолюбители предлагают установить блок в салоне. Но это связано с наращиванием проводки. После этого не исключены различные сбои в его дальнейшей работе. Поэтому данное решение не самое лучшее.

Для защиты ЭБУ АКПП лучше перенести его в моторный отсек. Для этого хватит и родных проводов. В этом месте блок управления будет защищён от грязи и влаги. А ДТП – это уже дело везения.

Конечно, у данного решения есть как сторонники, так и противники. Ряд автомобилистов считает, что ничего никуда переносить не надо. Конечно, если устройство работает нормально, и авто не планируется эксплуатировать по бездорожью.

Система управления двигателем Lada Granta (ВАЗ 2190)

Система управления двигателем включает и выключает топливный насос, контролирует количество воздуха, поступающего в цилиндры двигателя, впрыскивает необходимое количество топлива во впускной трубопровод, управляет искрообразованием на свечах зажигания, корректирует угол опережения зажигания, регулирует частоту вращения коленчатого вала на холостом ходу, управляет электровентилятором системы охлаждения двигателя.

Расположение элементов системы управления двигателем в моторном отсеке: 1 — место установки датчика положения коленчатого вала: 2 — топливная форсунка третьего цилиндра (на фото не видны форсунки других цилиндров); 3 — дроссельный узел; 4 — датчик температуры охлаждаюшей жидкости; 5 — клапан продувки адсорбера: 6 -датчик массового расхода воздуха; 7 — свеча зажигания четвертого цилиндра; 8 — катушка зажигания и высоковольтные провода; 9— свеча зажигания третьего цилиндра; 10 — датчик детонации; 11 — свеча зажигания второго цилиндра; 12 — свеча зажигания первого цилиндра

Система управления двигателем — электронная, с распределенным впрыском топлива. Система состоит из следующих элементов: • электронный блок управления; • датчики: 1) датчик положения педали газа; 2) датчик положения дроссельной заслонки (встроен в дроссельный узел); 3) датчик детонации; 4) датчик температуры охлаждающей жидкости; 5) датчик массового расхода воздуха; 6) датчик скорости автомобиля; 7) два датчика концентрации кислорода;

Главный управляющий элемент системы — электронный блок управления (ЭБУ), или, как часто его называют, — контроллер с встроенным микропроцессором. По сути ЭБУ — это специализированный мини-компьютер, в котором установлена только одна программа — управление двигателем, а датчики и исполнительные устройства образуют периферийное оборудование этого компьютера. Блок получает и анализирует сигналы датчиков. На основе полученных данных блок рассчитывает управляющие команды и выдает их на исполнительные устройства. В блоке имеется три типа памяти*: постоянное запоминающее устройство (ПЗУ), оперативное запоминающее устройство (ОЗУ) и перспрограммируемое запоминающее устройство (ППЗУ).

ПЗУ — память энергонезависимая (то есть информация в памяти сохраняется при отключении питания) и представляет собой микросхему («чип»). В ПЗУ хранится программа вычислений и необходимые для расчета данные (параметры двигателя, передаточные отношения трансмиссии и другие характеристики). Эта информация индивидуальна для каждой модификации автомобиля.

В процессе работы ЭБУ контролирует исправность всех элементов и цепей системы управления двигателем. Обнаружив неисправность, ЭБУ переводит систему управления двигателем на резервный режим работы и включает контрольную лампу неисправности двигателя на щитке приборов. Двигатель при этом сможет продолжить работу (кроме случая неисправности датчика положения коленчатого вала, см. ниже), что позволяет доехать до места ремонта своим ходом. Коды обнаруженных неисправностей ЭБУ записывает в ОЗУ. Там же хранится оперативная информация, которую микропроцессор ЭБУ использует при расчетах. При отключении аккумуляторной батареи от бортовой сети автомобиля вся информация, хранящаяся в ОЗУ, будет удалена.

В ППЗУ хранятся коды противоугонной системы автомобиля (иммобилайзера). Этот тип памяти энергонезависим. После активации иммобилайзера ЭБУ блокирует работу системы управления двигателем при попытке запуска двигателя без специальных электронных ключей.

ЭБУ системы управления двигателем расположен за шумоизоляционным покрытием под правой стороной панели приборов.

Датчик положения коленчатого вала (ДПКВ) предназначен для формирования сигналов, по которым ЭБУ синхронизирует свою работу с тактами рабочего процесса двигателя. Поэтому часто этот датчик называют датчиком синхронизации. Действие датчика основано на принципе индукции — при прохождении мимо сердечника датчика зубьев шкива коленчатого вала в цепи датчика возникают импульсы напряжения переменного тока.

Принцип работы

Производители оснастили рассматриваемую модель автомобиля электронным спидометром. Такая система максимально точно производит расчет скорости с минимальным процентом погрешностей. Система состоит из следующих элементов:

  1. Сам спидометр — прибор полностью электронный с минимальным количеством механических деталей. Работает за счет получаемых от бортового компьютера сигналов.
  2. Бортовой компьютер, устройство необходимо для расчета поступающих данных.
  3. Система электрических проводов, обеспечивающих питание компонентов спидометра.
  4. Предохранитель, необходим для защиты от электрических перегрузок и замыканий.
  5. Датчик скорости, основной элемент системы. С его помощью происходит подсчет скоростной характеристики во время движения.

Итак, далее разберем, как работает вся система. Основным ее элементом является датчик скорости или ЭДС. Прибор работает по принципу системы зажигания и распределения Холла. ЭДС установлен на коробке передач вблизи маховика. Маховик имеет специальную риску. При прохождении мимо ЭДС этой риски, происходит размыкание контакта внутри датчика. Таким образом создается электрический импульс. С увеличением скорости автомобиля, увеличивается число таких «размыканий», а значит создается больше импульсных разрядов.

Импульсы по проводу поступают на ЭБУ, где проводится автоматический расчет количества сигналов за единицу времени. Вторичное подтверждение приходит в виде импульсов от датчика положения коленчатого вала. Бортовой компьютер передает полученные данные на приемник — привод спидометра. В зависимости от величины полученных сигналов, привод отклоняет стрелку прибора на определенный градус.

Система очень надежная, она позволяет бортовому компьютеру, на основе получаемых данных, распределять количество горючей смеси в двигатель, регулировать смесь бензина с воздухом, поддерживая оптимальные обороты двигателя. Далее будут описаны симптомы повреждения электронного спидометра авто Лада Гранта.

Подготовка к перенастройке

Адаптер Openport 2.0

Тюнинг авто Лада Гранта нужно начинать с подготовительных работ. Они включают в себя несколько пунктов, первый из которых — поиски адаптера. Он необходим для подключения компьютера к ЭБУ. Здесь могут возникнуть проблемы. Дело в том, что на этом автомобиле производитель впервые применил CAN канал, следовательно потребуется и соответствующий адаптер.

Самый распространенный — Openport 2.0. Стоимость его довольно высока и приобретение его для единичного использования невыгодно. В этом случае дешевле отогнать автомобиль в сервис. Но, допустим, вам все же удалось найти такой адаптер или приобретение по каким-то причинам кажется экономически оправданным, тогда нужно заняться поиском необходимого софта.

Программного обеспечения, необходимого для тюнинга, в Интернете много

Но здесь надо проявить осторожность и не скачивать его из непроверенных источников. Для ЭБУ М74 CAN (именно он применяется для управления режимами двигателя Лада Гранта) специалисты рекомендуют CombiLoader с дополнительным модулем

Его цена составляет 2 500 руб.

Теперь необходима сама прошивка. Но ее очень не рекомендуют скачивать в Интернете. Лучше приобрести ее в специализированном магазине. Оптимальный и бюджетный вариант — взять ее у друзей или знакомых. От них же можно услышать и отзывы о ней. Подготовительные работы закончены, можно переходить к основным.

Где находится ЭБУ на Гранте

ЭБУ для современного автомобиля стал неотъемлемой частью. Таким устройством, маркируемым как «М74 CAN», наделена отечественная модель Лада Гранта. Модуль позволяет автоматизировать большинство процессов, происходящих в узлах и системах. Управляющая функция ЭБУ достигается за счет присутствия в агрегатах разного рода датчиков, направляющих сигналы в «мозговой центр» автомобиля.

За длительный период эксплуатации Лада Гранта был выявлен досадный недостаток ЭБУ – это его недостаточная герметизация и иногда требуется распиновка ЭБУ. Проникновение влаги внутрь корпуса блока провоцирует перегорание микросхемы, что впоследствии заканчивается потребностью замены устройства.

ЭБУ располагается внизу передней панели (под бардачком) напротив сидения переднего пассажира и сокрыт от глаз слоями шумоизолирующего материала и обивки внутренней поверхности днища. Теперь вы знаете, где находится ЭБУ, осталось узнать другие тонкости.

Ремень грм Гранта

Какие типы ЭБУ доступны Гранте и каков принцип их функционирования?

Иногда модель Лада Гранта отождествляют с эксклюзивным автомобилем. Отчего ее наделяют таким статусом? Все просто. «Ладу» уникальным блоком управления, который именуется как «Ителма 11186-1411020-22» и не имеет возможности совмещаться с предшествующими модификациями «ВАЗ». Первостепенным отличием данного модуля можно обозначить интегрированную «CAN-шину». Ранее выпускаемые модели для обеспечения передачи импульсов использовали «К-канал». Если задаться экспериментом и заменить «Ителму» на аналогичное устройство с функционалом в «К-канале», то в итоге приборы на панели непременно «уснут».

Где находится ЭБУ и каков же принцип функционирования? В его основу положен алгоритм особого типа, формирование которого происходит на базе заранее интегрированного в память ПО. Это позволяет модулю осуществлять в реальном времени обработку сигналов от всех присутствующих в «ЭСУД» датчиков.

Процесс, связанный с обработкой потоковой информации, позволяет впоследствии осуществлять блоку управления корректирующие действия в отношении функционирования таковых систем:

  • форсунок;
  • катушки системы зажигания;
  • дроссельного механизма;
  • датчика-регулятора режимов холостого хода и пр.

Для возможности идентифицировать тип устройства в авто LADA Granta и прошивочную версию его ПО на корпусе нанесен специальный маркировочный код, позволяющий осуществить корректный подбор аналога при возникновении необходимости в замене, и в некоторых случаях требуется распиновка ЭБУ.

«Ителма 11186-1411020-222»: от стокового варианта прошивки к чип-тюнингу?

Дилемма, связанная с рациональностью выполнения прошивки «родному» ПО в ЭБУ, будоражит умы многих владельцев.

Здесь стоит обозначить оптимизированную динамичную прошивочную версию для 1,6-литровой 8-клапанной Лада Гранта, обладающей модулем «М74» и соответствующей норме токсичности согласно «Е2».

Какими преференциями наделена данная прошивка? После выполнения определенного перечня манипуляций и возврата ЭБУ на законное место, наблюдается оптимизация параметров топливоподачи и распределения зажигания. Также одной из целей прошивки служит обеспечение корректировки настроек дроссельного узла.

Чип-тюнинг позволяет в физическом плане выполнить отключение 2-го ДК («лямбды») в комплексе с катализатором. Реализация такой прошивки приводит к росту динамических возможностей LADA Granta.

Роль стоковой прошивки заключается в формировании параметров, свойственных обыденному эксплуатационному режиму езды. Напомним, что «родная» версия прошивки состоит в числе позиций гарантийного пакета. Самостоятельная корректировка прошивочной версии безальтернативно приводит к аннулированию гарантийного обеспечения.

Ремень грм Лада Гранта 8 клапанов https://vaz-lada-granta.com/dvigatel-korobka/zamena-remnya-grm-8-klapannoj.html

Сегодня для массового потребителя доступны так называемые коммерческие версии прошивочных софтов, в числе которых имеют место такие:

  • «AY_I484GG30», продукт предназначен для 1,6-литровой 8-клапанной модификации Гранты с присутствующим управляющим модулем «М74 11186-1411020-22»;
  • «I484GI06-STR», софт предлагается для Грант с аналогичными моторами и блоками в версии «11186-1411020-22», плюс соответствие стандарту «Евро-2»;
  • «AY_484GP12», прошивка применяется с версиями контроллеров «М74 11186-1411020-22» и моторами, соответствующими регламентам «E3/E2».

Диагностика электрического заземления

Следующие разделы разделены между тестами. Это облегчит тестирование пути заземления стартера и заземления принадлежностей для выявления общих проблем с электрической системой.

Вот несколько важных моментов, о которых следует помнить при устранении неисправностей в вашем автомобиле:

  • При проверке убедитесь, что клеммы прикреплены к неокрашенной поверхности. Вы должны подключиться к голому металлу. Краска, коррозия, жирные поверхности, потертости или разрывы проводов, а также ненадежные соединения являются основной причиной плохой автомобильной поверхности.
  • Некоторые автомобили используют отдельный провод заземления корпуса, помимо основного (черный кабель аккумулятора), который проходит от отрицательной клеммы аккумулятора к корпусу. Это для фар, аксессуаров и другого электронного оборудования.

Вы можете использовать дистанционный выключатель стартера, чтобы провернуть двигатель во время испытаний на вашем автомобиле. Подключите выключатель к аккумулятору и клемме «s» на соленоиде стартера или реле дистанционного стартера.

Модули управления двигателем [ править | править код ]

“>Контроллеры компании

  • Bosch M1.5.4 (55 Pin) (1,45/1,5л.,8кл.) (Россия-83) Одновременный впрыск.
  • Bosch M1.5.4N (55 Pin) (1,5л.,16кл.)(Евро-2) Попарно — параллельный впрыск./ Фазированный впрыск.
  • Bosch MP7.0HFM (55 Pin) (1,5/1,7л.,8/16кл.) (Евро-2/3) Попарно — параллельный впрыск./Фазированный впрыск.
  • Bosch M7.9.7 (81 Pin) (1,5/1,7л.,8/16кл.) (2003 — 2007) (Евро-2/3) Попарно — параллельный впрыск./Фазированный впрыск.
  • Bosch M7.9.7+ (81 Pin) (1,5/1,7л.,8/16кл.) (2005 — 2011) (Евро-3) Фазированный впрыск.
  • Bosch МЕ7.9.7 (Евро-3) Фазированный впрыск.
  • Bosch МЕ17.9.7 (Евро-3) Фазированный впрыск.

“>Контроллеры

  • Delphi MT20 (Евро 3)
  • Delphi MT80 (Евро 3/4/5/6)
  • Delphi MT92 (Евро 3/4/4/6) — Gasoline Direct injection (GDi).
  • Delphi AC Delco E39/E39A (Евро 2)
  • Delphi AC Delco E73
  • Delphi AC Delco E78
  • Delphi AC Delco E83
  • Delphi MR140

“>Контроллеры

  • GM EFI-4 (24/32/32 Pin) (США-83) — Моновпрыск.
  • GM ISFI-2S (24/32/32 Pin) (1,5 л. 8/16 кл.) (США-83/Евро-2) — 8кл. попарно — параллельный впрыск, 16кл. фазированный впрыск
  • GM ITMS-6F (Евро-2) — Попарно — параллельный впрыск.

“>Контроллеры

  • Simtec 70 (Евро 2) Фазированный впрыск.
  • Simtec 71 (Евро 3) Фазированный впрыск.
  • Simtec 75.1 (Евро 4) Фазированный впрыск.
  • Simtec 75.5 (Евро 4) Фазированный впрыск.
  • Simtec 76 (Евро 2/3)
  • Simtec 81 (Евро 5) Непосредственный впрыск.

“>Контроллеры

Контроллеры Январь x.x.x и Mxx производились на двух разных производствах — Итэлма (Первый элемент в обозначении прошивки — литера “I” в маркировке ЭБУ) и Автэл (Первый элемент в обозначении прошивки — литера “А”.

  • Январь 4 (24/32/32 Pin) (1,6л., 8кл.) (Россия-83) Попарно — параллельный впрыск. (На этикетке присутствует обозначение отладочной версии “Квант”.)
  • Январь 4.1 (24/32/32 Pin) (1,5л., 8/16кл.) (Россия-83) (1998г.) Фазированный впрыск. (На этикетке присутствует обозначение “Квант”.)
  • Январь 5.1 (55 Pin) На этикетке: ООО “НПП АВТЭЛ”, ТУ 4573-004-45886863-99, Завод-изготовитель “ОАО Автоэлектроника”.
  • Январь 5.1.1 (55 Pin) На этикетке: ООО “НПП АВТЭЛ”, ТУ 4573-004-45886863-99, Завод-изготовитель “ОАО Автоэлектроника”. (1,5 л.,8 кл.) (Евро 0) Одновременный впрыск.
  • Январь 5.1.2 (55 Pin) На этикетке: ООО “НПП АВТЭЛ”

“>Контроллеры

  • VS 5.1 1411020-02 (1.45л,8кл.) (Россия-83) Одновременный впрыск.
  • VS 5.1 1411020-72 (1.5л,8кл.) (2003- )(Россия-83) Одновременный впрыск.
  • VS 5.1 1411020-62 (1.5л,8кл.) (2003- ) (Евро 2) Попарно-параллельный впрыск.
  • VS 5.1 1411020-42 (1.5л,16кл.) (2003- ) (Евро 2) Фазированный впрыск.
  • VS 9.2 (Евро 4) БУ дизельным двигателем УАЗ 3151 (Hunter).
  • T11183 (Евро 2/4) (1.6л,8кл.)) Попарно-параллельный впрыск.
  • T11186 (Евро 4) (1.6л,8кл.)
  • T11194 (Евро 3) (1.6л,16кл.)
  • T21067 (Евро 3) (1.6л,8кл.)
  • T21114 (Евро 2/3) (1.6л,8кл.)
  • T21116 (Евро 4) (1.6л,8кл.)
  • T21124 (Евро 2/3) (1.6л,16кл.)
  • T21126 (Евро 3/4) (1.6л,16кл.)

“>Контроллеры

В обозначении прошивок Январь 7.2 и Микас 10 присутствуют обозначения: (I — Итэлма) (А — Автэл).

  • Январь 5.1 (55 Pin) (1,5 л.,8/16 кл.) (Евро 2) На этикетке: , ТУ 4573-004-45886863-99. (1999 -) Одновременный впрыск.
  • Январь 5.1.1 (55 Pin) (1,5 л.,8 кл.) (Россия-83) Одновременный впрыск.
  • Январь 5.1.2 (16кл.) (Россия-83) Одновременный впрыск.
  • Январь 5.1.3 (1,5 л.,8 кл.) (Евро 2) Попарно — параллельный впрыск.
  • Я 7.2 (81 Pin) (1,5/1,6л.,8/16кл.) (Евро 2) (2004 — 2007) Попарно — параллельный впрыск./ Фазированный впрыск.
  • Я 7.2M (81 Pin) (1,6л.,8/16кл.) (Евро 2) (2007 — ) Попарно — параллельный впрыск./ Фазированный впрыск.
  • М10.3 (Евро 2/3).
  • М73 (1,4/1,6л.,8/16кл.)(Евро 3) (2007 — ) Фазированный впрыск, работает без датчика положения распределительного вала (датчик фаз).
  • М74 (1.6л,8/16кл.) (Евро 3/4) Фазированный впрыск.
  • М75 (1.6л,16кл.) (Евро 4) Фазированный впрыск.

Современный автомобиль – это не просто четыре колеса и двигатель. Это смартфон на колесах. Работу всех систем современного авто контролирует огромное количество различных датчиков. Эту информацию затем анализирует специальный компьютер и прочая электронная начинка. Чем дороже автомобиль, тем больше в нем самых разных электронных опций. Всем этим «оркестром» управляет одна небольшая коробка – это ЭБУ. Что это такое? Это электронный блок управления. О нем мы сегодня и поговорим.

Программное обеспечение

Функциональное ПО является наиболее важным. Ведь именно за счет него читается и анализируется информация с датчиков, а также отправляются команды на исполнительные устройства.

Модули ведут контроль полученных данных на предмет ошибок, если такие удалось обнаружить. ПО старается исправить ошибки, если это возможно. Если исправить ошибку нельзя, то на дисплее бортового компьютера выводится Check Engine и т. п. Не нужно помнить все ошибки ЭБУ. Расшифровка их разная для всех видов автомобилей. Например, на “Ладе Приоре” код Р0353 говорит об обрыве цепи катушки зажигания 3-го цилиндра.

Лада Гранта «сОнн» › Бортжурнал › Чип тюнинг или прошил ЭБУ

С момента покупки машины не покидала меня мысль прошить ЭБУ. Но зачем, как и почему я это хотел я до конца не понимал, поэтому откладывал на потом. И вот после трех лет владения решился. Спасибо Deniska414141 за подсказки в этом вопросе. Он меня прямо таки подтолкнул на это дело.

С завода была установлена прошивка I464GF02, а эта самая древняя прошивка на гранту с 16 кл. Не удивительно что у меня были претензии к этой прошивке.

Полный размерВерсия ПО которая была установлена с завода

Полный размерЭта же версия на ЭБУ

Главным и решающим фактором в пользу прошивки движка была тупящая электронная педаль. Сначала думал прошить последнюю заводскую, т.к. разница в поведении педали и движка будет очень значительная, но всё же уговорили меня на тюнинг. В итоге была прошита прошивка от Паулюса, как уверил прошивальщик 16 года, но точной версии я не знаю. Прошился около месяца назад, так что уже могу написать отзыв о поведении.

Изменения: 1. Колоссальная разница в поведении педали, да при том в положительную сторону. Реакция на нажатие приблизилась к тросику. Пропала задержка при нажатии на педаль и при отпускании педали. Бесило что при отпускании газа машина еще несколько секунд продолжала ехать с той же скоростью. Первое время постоянно перегазовывал, т.к. обороты набираться стали на много быстрее. 2. Машина перестала дергаться при движении по двору или в пробке на 1-2 передачах при оборотах 1000-1500. Раньше она сходила с ума от не понимания разгоняться ей или же тормозить, хотя педаль ни кто не трогал. Сейчас ведет себя именно так как хочется тебе, а не ей. 3. Появился подсказчик переключения передач на приборной панели. Напомню что панель прошита на 046 прошивкку 4. Появилась возможность включать и выключать писк подсказчика переключения передач. Слава богу что ее можно отключить. Включается и отключается с помощью клавиши Reset. Что очень удобно. 5. При заводке на холодную теперь обороты прогрева стали чуть выше, около 1300 оборотов. Но зато держутся они до 30градусов, а не до 40 как было раньше. Мне если честно эти завышенные обороты не нравятся, но не так уж и критично. 6. Движок теперь евро 2. Но катализатор на месте и поэтому вонять больше она не стала 7. А вот с расходом я так и не определился. По началу он был большим очень. Сейчас вроде устаканился и держится в смешанном цикле чуть более 8л. Хотя на родной прошивке было чуть больше 7. Стиль езды остался прежним. Но вот когда поехал на дальняк (400км)заметил одну очень интересную вещ, при скорости 100км/ч расход 4,5-5л. И держится ровно и стабильно. На пригорках только поднимается. Раньше такого расхода точно не было. Но это только на 100км/ч, если ехать чуть медленнее или чуть быстрее +/-5км/ч то расход резко возрастает до 6-7, что очень странно. Т.е. на 90км/ч расход больше чем на 100. Я же все 400км ехал в среднем 120-130(по приборке средняя скорость была 99км/ч) и средний расход составил 6.2л, хотя мгновенный был порядка 7-8л. По бортовику штат средний расход показывает меньше, на том же участке показания были 5,6л. Кому верить не знаю. Засекать пробег от заправки всё ни как не получается.

Блок управления двигателем Лады Гранты

Как говорилось в начале статьи, Гранта получила новые «мозги» с поддержкой CAN (M74CAN). Данное нововведение способно интегрировать «мозги» с сигнализациями, магнитолами, имеющими CAN-шину.

Часто ставят контроллер «Стандарт» с номером Ителма 11186-1411020-22: Данный ECU не имеется совместимости с более ранними моделями ВАЗ . В ранних ВАЗах, например, Приора, ЭБУ шёл с К-каналом для передачи данных.

Расположение ЭБУ у Гранты:

«Мозги» располагаются в нижней части передней панели, а точнее под бардачком. Лучше будет видно, если смотреть с пассажирского сиденья. ЭБУ скрыт шумоизолячией и обивкой, поэтому достать его будет не просто.

Прошивки ЭБУ:

У серийных прошивок стоит обозначить на оптимизированную динамичную версию для 1,6-литровой 8-клапанной Гранты с контроллером «М74» и норме уровня выброса отработанных газов «ЕURO-2».

Чип-тюнинг ECU позволяет физически отключить второй датчик кислорода («лямбд зонда») вместе с катализатором. Если реализовать данную версию прошивки, то это приведёт к значительному росту динамических возможностей Гранты.

Чтобы узнать, какая прошивка у блока управления используют приложение OpenDiag, совместно с диагностическим адаптером подключаемому к OBD2 разъему.

Самодиагностика

На Гранте в ECM с контроллером М74 встроена самодиагностика, которая определяет неисправности. ECM выявляет проблему, далее загорается «Check Engine» и начинается идентификация ошибки. Далее затем код сохранятся в памяти, и показывается на приборную панель.

Загорелся Check Engine на Гранте?

Подробная статья по причинам Check Engine и как погасить Чек. Если у Вас загорелся Check Engine, срочно прочитайте эту статью. В материале рассказано, что такое Чек Энджин, что делать если он появляется, и как убрать эту ошибку самостоятельно.

Горит лампочка Чек Энджин?

ТОП-15 причин почему загорается лампочка Чек Энджин и пути решения проблемы. Прочитай статью, чтобы решить проблему Check Engine.

Обзоры диагностических сканеров для LADA GRANTA

Читай подробные статьи по обзору автосканеров, в том числе совместимых и с LADA GRANTA.

Обзоры OBD2 диагностических автосканеров

В разделе представлены описания диагностических сканеров и адаптеров. Перед покупкой сканера для своего авто рекомендуется ознакомиться с обзорами на самые популярные модели оборудования.

2 Принцип работы электронного блока управления Лада Гранта

Прежде чем заниматься даже проверкой работоспособности ЭБУ, не говоря уже о его перенастройке, необходимо сперва разобраться в основных моментах. Как бы нам не хотелось погрузиться в разбор технической части и приступить к практике, способность понимать именно электронную сущность системы управления стоит гораздо выше в шкале приоритетов.

Любой компьютер – это прежде всего запоминающее устройство. На домашнем ПК мы храним множество различной информации, причём не только фото, видео и документы. Мы храним полный список совершённых действий, данные о сбоях в работе, характеристики состояния системы в каждый момент работы. Всё это находится в скрытых файлах и, словно медицинская карта, необходимо для диагностики и «лечения» компьютера. Блок управления автомобиля Лада Гранта – это такой же компьютер, только со специфическими задачами. И он также имеет свою карту «болезней», которая, как упоминалось выше, хранится в одном из трёх блоков памяти – в оперативной. Оперативное запоминающее устройство, или ОЗУ, временно хранит и те данные, которые всё время курсируют между ЭБУ и датчиками. Хранятся они ровно до того момента, пока все необходимые расчёты не будут произведены системой, затем удаляются за ненадобностью. Что касается данных диагностики, то тут владельцу Лада Гранта надо быть внимательным. Ведь без постоянного источника питания ОЗУ теряет всю накопленную информацию.

Но, как вы понимаете, есть более важные, основные блоки памяти. Они как раз не зависят от наличия энергетического питания и данные в них неизменны, пока вы не произведёте целенаправленную их замену (перепрошивку ЭБУ). Речь идёт о программируемом постоянном и электрически перепрограммируемом запоминающих устройствах. Проще говоря, о ППЗУ и ЭРПЗУ. Первое хранит данные заводской прошивки со всеми схемами управления и занимается отслеживанием команд в чёткой их последовательности. Сюда же относятся данные, необходимые для диагностики и калибровки, такие как вес авто, мощность двигателя на Гранте и прочие факты. Второе устройство памяти является важным хранилищем противоугонной информации. Оно содержит те самые коды, которые записаны и на вашем ключе от сигнализации. Если они не совпадут, ваша Лада Гранта не сдвинется с места.

Теперь вы знаете, какие типы памяти содержит блок управления вашего транспортного средства. Пора переходить к техническим деталям.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
