Сцепление ВАЗ 2110: самостоятельная замена сцепления на ВАЗ 2110

Замена комплекта сцепления

Вполне возможно, что трос сцепления порвался или растянулся, и это является причиной плохой работы механизма.

Обратите внимание на то, что проведение замены на переднеприводных автомобилях идентично, поэтому рассмотренное ниже руководство можно смело использовать и для ВАЗ 2109, и для Приоры. Итак, давайте вкратце рассмотрим этапы:

Обесточивание бортовой сети. Отсоединяете аккумулятор и убираете его в сторону, чтобы не мешал.
Демонтируете фильтр очистки воздуха. В случае с карбюраторной ВАЗ 2110 делать это не нужно.
Снимаете стартер, выкрутив все гайки его крепления. Перед этим, конечно же, отсоедините провода.
Минусовой провод от АКБ к коробке откручиваете.
Убираете модуль зажигания (если установлен инжектор).

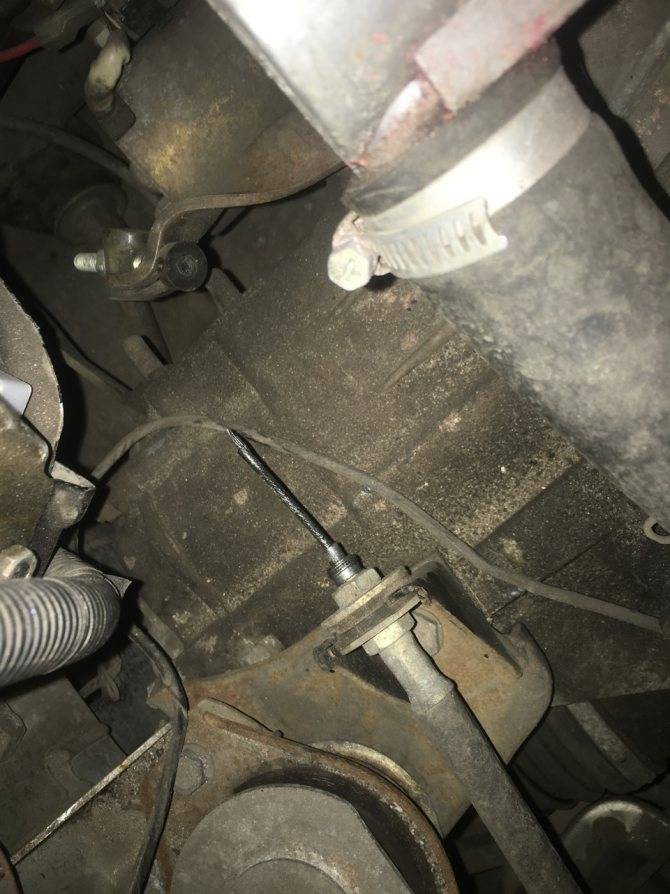

Педаль сцепления ВАЗ 2110 связана с вилкой при помощи троса. Снимите край троса и при необходимости весь кронштейн.
Извлеките штекер датчика заднего хода.
Избавляетесь от защиты картера и сливаете из коробки масло.
Вывешиваете переднюю часть машины и снимаете колеса.
Выкручиваете шаровые и наконечники рулевых тяг.
Вынимаете из коробки ШРУСы

Обратите внимание, что одновременно два шарнира вытягивать нельзя, так как возможно разрушение шестерен дифференциала.
Снимите кулису и уведите ее в сторону.
Выкрутите крепления подушек КПП, установите под нее опору.
Выкручиваете три болта и одну гайку, при помощи которых произведено крепление КПП к двигателю ВАЗ 2110.

Вот и все, коробка снята, теперь осталось дело за малым – установить на ВАЗ 2110 комплект сцепления. Цена самого дешевого составит примерно 2000 рублей. Не забывайте менять болты и выжимной подшипник.

Равномерно выкручиваете все болты по кругу на корзине сцепления. Снимаете и выкидываете его подальше, чтобы даже не мозолило глаза. Затем осматриваете венец маховика, он должен быть в нормальном состоянии, при необходимости переворачиваете его или ставите новый. Затем монтируете диск сцепления ВАЗ 2110 и корзину. Наживляете болты, но не затягиваете их, так как центровка обязательна.

Выполнять центровку нужно специальным валом из пластика, который входит в состав комплекта для замены сцепления. А можно воспользоваться и куском трубы подходящего диаметра. Главное – точно совместить по центру отверстие в диске, иначе не получится установить коробку на место. Проводите затяжку и монтируете выжимной подшипник, теперь можно выполнять сборку. Она не займет много времени.

Если своими руками все делаете и без удобств в виде ямы или эстакады, то займет процедура не больше одного дня. Конечно, если резьбовые соединения давно не выкручивались, можно долго промучиться с ними. Если же в условиях капитального гаража или СТО проводится ремонт, то вся процедура займет времени не более часа. При условии, что у вас большой опыт в проведении такого рода работ.

Ваз 2110 — Снятие коробки передач

За что публика любит наши автомобили — так это за простоту конструкции, доступность запчастей и легкость в ремонте. Как правило, все основные работы выполняются стандартным набором инструментов, за исключением редких случаев, когда желателен какой-нибудь съемник. Но, как правило, обходятся и без него.

Необходимость в демонтажных работах

Эта святая простота помогает экономить на услугах мастеров, причем неслабо. Причем учитывая возрастную категорию владельцев ВАЗ 2110 и ему подобных, такие ремонтные работы прививают усердие, любовь к технике и развивают моторику рук. А если серьезно, то в любом гараже любой человек, который хоть отдаленно знаком с резьбовыми соединениями сможет демонтировать и отреставрировать любой агрегат.

Необходимость в демонтаже КПП ВАЗ 2110 возникает не только при неполадках в самой коробке, но и тогда, когда по каким-либо причинам нужно добраться до сцепления — сменить диск, отремонтировать корзину, поменять выжимной подшипник. Несмотря на то, что машина недорогая, претензий к ней у владельцев совсем немного, из-за того и выбирают среди всего модельного ряда ВАЗ 2110 Снятие коробки передач — не исключение. Проводится работа в несколько этапов, и занимает от силы полтора часа.

Подготовительные работы

Перед тем, как начать снимать КПП ВАЗ 2110, подготовимся к работе по материальной части. Для снятия будут необходимы:

  • набор рожковых ключей;
  • набор накидных ключей
  • головки и вороток с карданом;
  • без молотка — никуда;
  • моток прочной тесьмы (хотя можно обойтись и без нее);
  • домкрат.

Чтобы по сто раз не спускаться под машину и не подниматься из смотровой ямы, постараемся упорядочить работы по этому принципу.

Работы по снятию КПП из моторного отсека

  1. Устанавливаем автомобиль на ровную площадку со смотровой ямой. Если есть возможность использовать подъемник — отлично, так работать будет гораздо проще. Открываем и фиксируем капот в открытом положении, после чего первым делом снимаем клеммы от аккумулятора, втягивающего реле стартера и датчика скорости.
  2. Отсоединяем массу от корпуса сцепления, отсоединяем трос его привода. Теперь можно отвернуть два самых верхних болта, крепящих картер сцепления к блоку цилиндров, верхнюю гайку крепления стартера.
  3. Теперь нужно подумать о том, чтобы двигатель оставался в таком же положении, когда мы будем отсоединять его от точек крепления. Для этого завод предусмотрел монтажное ушко, которое должно быть на шпильке коллектора. Тесьмой вывешиваем мотор либо на балку в гараже, либо на траверсу, либо на доску, уложенную поперек автомобиля, оперев ее на водосточные канавки. Спускаемся под автомобиль.

Работы, проводимые под автомобилем

  • снимаем брызговик мотора и защитную крышку картера сцепления;
  • сливаем трансмиссионное масло из КПП, предварительно вывернув пробку;
  • находим включатель заднего хода и отключаем от него клеммы; ослабляем хомут крепления тяги, снимаем ее с селектора;
  • находим и отсоединяем реактивную тягу;
  • отсоединяем внутренние ШРУСы, наблюдаем, чтобы незафиксированная полуосевая шестерня не упала в КПП;
  • выколоткой выбиваем оба шарнира;
  • отводим в стороны привода на максимально возможное расстояние;
  • если на автомобиле не удастся демонтировать шрусы, то придется их снимать вместе с коробкой, чтобы потом выбивать в тисках, если есть такая необходимость;
  • откручиваем заднюю опору двигателя, мотор при этом у нас уже вывешен;
  • откручиваем левую опору мотора;
  • отворачиваем оставшуюся гайку крепления стартера;
  • демонтируем стартер;
  • ставим под КПП проставку, чтобы можно было снять нагрузку с привалочной плоскости, слегка ослабляем тесьму, на которой закреплен мотор;
  • отворачиваем последний болт крепления коробки к картеру, отводим ее назад и снимаем вместе с картером сцепления.

Коробка демонтирована. При выполнении работ нужно учитывать, что ни в коем случае нельзя опирать КПП на первичный вал, чтобы избежать его деформации, а также при снятии нужно аккуратно выводить вал из сцепления, есть опасность повредить лепестки корзины.

Установка коробки проходит в обратном порядке, единственное, что можно настоятельно порекомендовать — обязательно поменяйте стопорные кольца на внутренних ШРУСах. Удачной работы!

Замена сцепления на ВАЗ 2110

Появились признаки изношенности сцепления на своей 2110? Следовательно? Требуется приобрести комплект нового и произвести ремонт. а вернее замену сцепления на ВАЗовской десятке.

Не имея гаража с ямой, можно обойтись и подручными средствами. Чтобы поменять сцепления на ВАЗ 2110 вам понадобится. набор ключей, домкрат и деревянные пеньки. А для правильной центровки диска сцепления также потребуется направляющая, она же — имитатор первичного вала КПП.

Но учтите, что такой метод «замена сцепления на пеньках», лучше использовать лишь в крайнем случае и лучше все же менять имея в распоряжении яму или эстакаду. Поскольку если не сливать масло с коробки и не вынимать приводные валы, на них возникает большая нагрузка, вследствие чего, появляется большая вероятность что вскоре потекут сальники.

Замена сцепления понадобится тогда, когда износ лепестков достигнет более 0,8 мм или появится увеличенный рабочей ход педали сцепления — это указывает на износ ведущего диска. возможно, на осадку пружины. Ведомый диск установлен на шлицах первичного вала КПП и меняется при биении, неравномерном износе, задирах, трещинах, а также, если накладки от заклепок отстоят на 0,2 мм.

Диски ВАЗ 2112 можно установить на ВАЗ 2110, это лишь увеличит усилие педали сцепления. Обратной совместимости нет.

Ведомые диски сцепления ВАЗ 2110 и ВАЗ 2112 имеют одинаковые размеры (200х140), но несколько различные характеристики пружин — нажимной и демпфера. Диски 2112 имеют пару пружин (из шести) меньшего размера и размещенных ближе к центру; они передают на 12% более высокий крутящий момент за счет форсированной нажимной пружины. Отличить «двенадцатые» диски можно также по отверстию в прорези лепестков.

Инструкция полезна? Да 19 Нет

Замена сцепления — достаточно трудоемкая операция. Когда возникла необходимость замены сцепления на моей «десятке» воспользовался данной инструкцией. Все подробно описано, делал все по картинкам. В итоге заменил сцепление сам. Спасибо!

Спасибо большое, поеду менять.

Хотя езжу за рулем своей десяточки не первый год, а вот менять сцепление сам никогда не брался, думал что все сложно и страшно было пробовать. Но когда начало буксовать в очередной раз, решил вооружившись статьей и фотоматериалами заменить сам. Конечно пришлось у друзей ключей попросить. Спасибо автору за такую подробность — где какую гайку открутить, иначе снова бы на сто покатил деньги переплачивать. На сто менял бы наверное все сцепление в сборе, так как работа не дешевая. А тут только поменял фередо, а корзина с выжимным еще послужат, если что то теперь спокойно сам заменю в нужный момент.

Когда на моей десятке появилась необходимость замены сцепления встал вопрос — делать самому или отдать в сервис? Мастерам из сервиса не особо доверяю, а тут как раз наткнулся на данный фотоотчет. Все сделал сам, спасибо за помощь!

Какие могут быть причины неисправности сцепления. Например, проблемы с включением передач (для их включения нужно до упора нажимать педаль сцепления), при обгоне пропадает сцепление, появление характерных звуков и т.д. Если решили сэкономить, то можно попробовать поменять сцепление самостоятельно :

В данном случае включение сцепления начало происходить с характерным звуком, чтобы доехать до гаража можно вставить ключ между вилкой сцепления и поводком троса. Такое временное решение помогло добраться до места ремонта без приключений. Первым делом было решено подтянуть трос сцепления. но тут педаль упала. Определить поломку сцепления без снятия КПП не получится..

Как снять КПП на ВАЗ 2110

Коробка передач демонтируется только для того, чтобы отремонтировать сцепление, поэтому этот метод позволяет не сливать из коробки трансмиссионного масла и не выдергивать из нее привода:

Прежде чем снять сцепление необходимо: снять АКБ и воздушный фильтр в корпусе в месте с ДМРВ.

Далее потребуется снять тросик сцепления (привод сцепления).

Вилка сцепления ВАЗ 2110 выключения

Система сцепления придумана для того, чтобы плавно передавать крутящий момент от коленвала на коробку передач.

Сцепление является однодисковым, с центральной нажимной пружиной. Привод – тросовый. Кожух прикреплен к маховику и нажимному диску. Есть также ведомый диск.

Приводная вилка сцепления ВАЗ 2110 (ВС) входит в трансмиссионную систему автомобиля, без нее невозможна результативная работа всей автомеханики. ВС имеет вид рычага, с помощью которого нажимной диск отводится, в результате чего происходит выключение сцепления. Иногда для обозначения ВС используется термин «вилка включения», так как в обратном направлении при отпускании педали она включает сцепление.

При выжимании педали указанная запчасть способствует перемещению муфты, выжимного подшипника, что гарантирует перестановку внутренней кромки пружины вперед и последующее выключение устройства.

Новшества коснулись сцепления ВАЗ 2110, но привычным остался монодисковый корпус, сухой тип передачи и пружинная диафрагма по центру. Данный узел считался качественным при условии выработки более 100 000 км.

Характерным особенностям структуры этого агрегата в модели 2110 относятся следующие:

Специфическое строение пружины диафрагмы, которое гарантирует понижение усилия для выключения сцепления. Такое качество создает благоприятные условия для вождения авто на средних и высоких оборотах, а также влияет на преобразование усилия на педали сцепления в области неполного/полного запуска. Эта конструктивная особенность дает возможность малоопытному автолюбителю мягко начинать движение, снизив уровень усталости при поездках в городе, где частое включение сцепления является нормой.

Рациональный выбор формы пружины диафрагмы, количества лепестков, грамотное строение пружинных опор, что подвергается обязательному контролю при производстве.

Нелинейные свойства пружины тщательно просчитаны с учетом сохранения деталей авто: если сцепление и начинает проскальзывать, то происходит это незадолго до критически допустимой меры изнашивания фрикционных накладок. Таким образом, маховое колесо и диск сцепления ВАЗ 2110 защищены от повреждений об заклепки накладок и является отличительным показателем для ремонта сцепления ВАЗ 2110.

Механизированная отделка болванок-заготовок главного диска из чугуна, которая проводится с целью оптимизации износостойких и фрикционных свойств. Их обработка проходит на токарных полуавтоматах с высокой точностью с последующим контролированием качества поверхности рабочей поверхности.

Процесс замены

Когда рассмотрены все причины, можно переходить непосредственно к процессу смены детали:

  1. В первую очередь стоит демонтировать КПП. Без этого, достаточно сложно сменить вилку сцепления.
  2. Поддеваем чехол и демонтируем его. Если на нем есть признаки износа, рекомендуется его заменить.

Снимаем резиновый пыльник.

Вынимаем пластмассовую втулку.

Вынимаем вилку сцепления с посадочного места.

Посадочное место крепления вилки сцепления.

Демонтируем пружинный фиксатор. При износе, меняем его.

Собранный узел после проведения ремонта.

Выбор детали

Особых вариантов при выборе вилки сцепления на ВАЗ-2110 не существует.

Есть только два производителя – РФ (оригинал) и Китай Дорожная Карта (не рекомендуется, поскольку качество ниже среднего). Обе детали выпускаются под оригинальным каталожным номером — 21101601200 . Средняя стоимость на автомобильном рынке запасных частей составляет – 1000 рублей.

Новая вилка сцепления.

Процесс смены вилки сцепления на ВАЗ-2110 – прост. Наиболее сложной операцией является демонтаж коробки переключения передач. Что касается выбора запасной части, то всё просто – только оригинал. Дёшево, ну и других вариантов, то собственно и нет.

Подготовительный этап

Перед тем, как менять сцепление на ВАЗ 2110, предстоит подготовить место для проведения ремонта и инструмент. Для данного процесса, наиболее удачно подходят: автомобильный подъёмник или смотровая яма. Если таких условий нет, в силу безвыходного положения, возможно осуществить замену сцепления на 2110 в «спартанских условиях». Достаточно подыскать ровный участок поверхности в гаражном боксе, на машиноместе или во дворе.


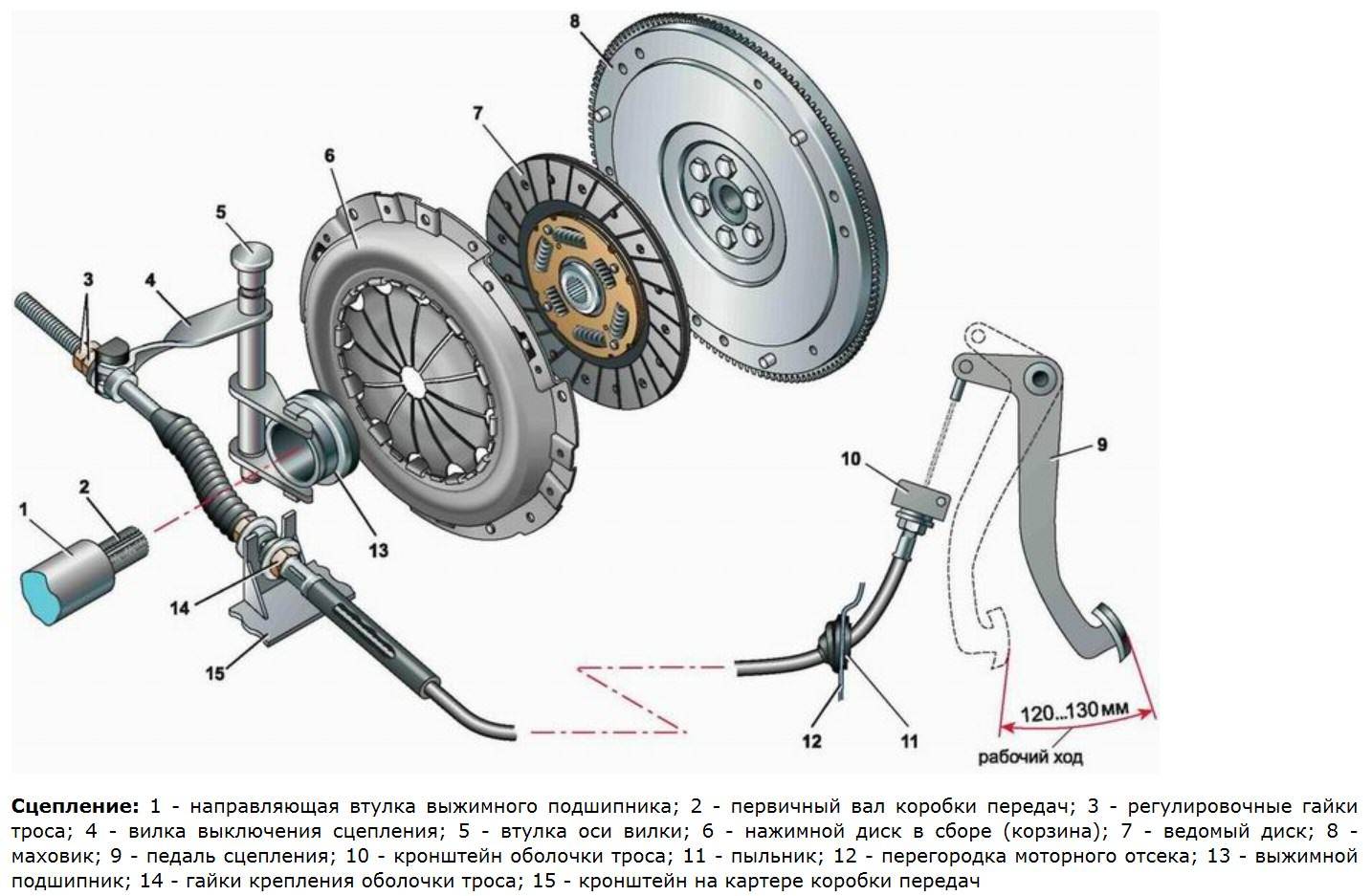

Схема сцепления на ваз 2110: 1 — направляющая втулка выжимного подшипника; 2 — первичный вал коробки передач; 3 — поводок троса; 4 — вилка выключения сцепления; 5 — втулка оси вилки; 6 — нажимной диск в сборе (корзина); 7 — ведомый диск; 8 — маховик; 9 — педаль сцепления; 10 — механизм автоматической регулировки длины троса; 13 — муфта выключения сцепления (выжимной подшипник); 14 — нижний наконечник оболочки троса; 15 — кронштейн, установленный на картере коробки передач; А — расстояние смещения поводка, проверяемое при установке троса (27 мм).

Также, для ремонта потребуется:

  • слесарный набор с рожковыми ключами и головками до 22 мм;
  • домкрат и несколько коротких досок (деревянных брусков);
  • ёмкость для возможного слива трансмиссионного масла из КПП;
  • центровочный вал (оправка).

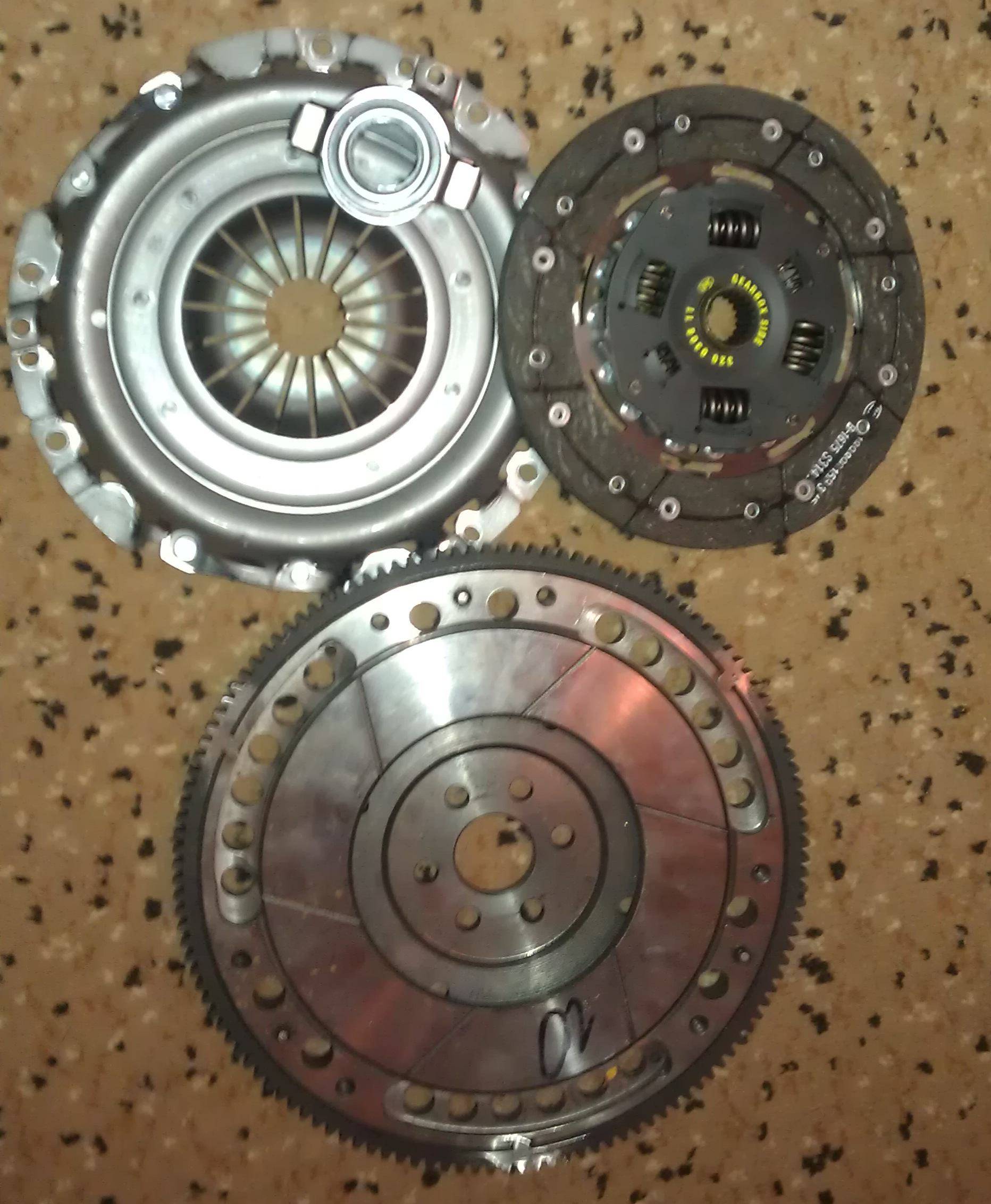

Что касается самого сцепления, то оно продаётся комплектами (3 в одном, 2 в одном) и деталями по отдельности.

В систему входит 3 заменяемых элемента:

  • выжимной подшипник;
  • диск сцепления;
  • корзина.

Автовладельцу, практичнее поинтересоваться заранее, сколько будут стоить новые детали сцепления для замены на ВАЗ 2110. Это поможет подготовить необходимый бюджет. Цена запчастей имеет различный диапазон и зависит от производителя. Среди изготовителей качественных деталей, лидерами являются: Sachs, Luk, Valeo и Krafttech. Эти запчасти гарантированно подходят на автомобиль и имеют продолжительный ресурс эксплуатации. Детали плохого качества могут вовсе не подойти или выйти из строя в первые дни после ремонта.

Ваз 21124 замена сцепления

Поделиться в Facebook

Твитнуть в Twitter

Как правило, со сцеплением могут быть связаны следующие : появились характерные звуки при движении машины, имеются проблемы с переключением передач, при обгоне стало пропадать сцепление и так далее. Появление любого из этих признаков требует вмешательства в работу механизмов. Поскольку обращение в автосервис требует наличия у водителя немалой суммы денег, многие стремятся решить проблемы своими силами. Благо, замена сцепления вполне может быть выполнена самостоятельно.Если в дороге у вас появились характерные звуки при включении сцепления, можно вставить ключ между поводком троса и вилкой сцепления. Это временное решение проблемы позволит вам добраться до гаража без особых происшествий. В большинстве случаев замена сцепления требует снятия коробки переключения передач.

Поскольку цель снятия КПП — исключительно ремонт сцепления, то сливать из коробки трансмиссионное масло и выдергивать из нее привод не понадобится. Прежде чем снять сцепление, вам также нужно будет демонтировать АКБ, а также воздушный фильтр вместе с ДМРВ. После этого можно осуществлять такую операцию, как замена троса сцепления на ВАЗ 2110. Последовательность ваших действий должна быть следующей:

в первую очередь необходимо снять стартер, верхние болты крепления коробки передач к двигателю откручиваются, фишку датчика скорости необходимо отключить, а также демонтировать крепление жгута электрических проводов, автомобиль нужно поднять. а затем с правой стороны ослабить гайку привода (не до конца, она должна остаться наживленной), расположенная слева гайка скручивается полностью, откручивается рычаг подвески и шаровая опора, откручиваются два болта рычага подвески и сам рычаг передней подвески, снимается брызговик (нижняя защита двигателя), а также отключается фишка с выключателя заднего хода, нужно открутить реактивную тягу от коробки передач, а также снять и открутить картер сцепления (нижнюю крышку), на приводе управления коробки передач нужно ослабить гайку хомута кулисной тяги и выполнить отсоединение. При обратной установке КПП нужно не забыть отрегулировать кулису, нижние болт и гайку, являющиеся креплением коробки к двигателю, нужно открутить, под двигатель нужно поставить домкрат

Делать это нужно очень осторожно, чтобы не повредить поддон, КПП откручивается от подушки, с помощью домкрата опускается двигатель и снимается коробка

После того, как работы по демонтажу завершены, вы можете определить причину поломки сцепления. Очень часто нужна замена диска сцепления на ВАЗ 2110, но могут быть и другие варианты — например, выход из строя выжимного подшипника или износ корзины сцепления.

Последовательность ремонта сцепления

Собственно замена сцепления на ВАЗ 2110 выполняется в такой последовательности:

  • нужно открутить болты сцепления корзины. Если при визуальном осмотре окажется, что лепестки корзины очень сильно изношены, то эту деталь необходимо заменить,
  • также замена тросика сцепления может понадобиться, если очевиден износ этой детали,
  • для того, чтобы произвести замену корзины сцепления или диска, понадобится первичный вал КПП или оправка. Если будет иметь место смещение диска, то одеть коробку обратно не получится,
  • диск с оправкой вставляется в маховик,
  • затем производится установка корзины или сразу всего узла,
  • болты крепления корзины нужно закручивать не сразу, а по кругу, за несколько оборотов маховика,
  • далее необходимо смазать вал и произвести установку выжимного подшипника.

После выполнения любых ремонтных работ, будь то замена тормозных колодок на ВАЗ 2110 или ремонт сцепления, нужно осуществить сборку. В данном случае под сборкой понимается обратная установка коробки передач. В этом случае лучше всего производить монтаж узла, если автомобиль установлен над ямой. Если же возможности такой установки нет, то проблема эта решаема — но тогда вам понадобится помощник.

Автомобиль нужно опустить как можно ниже, при этом домкрат опускается под двигателем. Вначале вставляется левый привод и наживляется гайкой. Затем под коробку передач нужно подложить доску размером около шестидесяти сантиметров, а под нее — двойной кирпич. Таким образом, у вас получится рычаг, на который должен наступить помощник для того, чтобы коробка поднялась. А вы в это время установите КПП на место. Впоследствии выполняется дальнейшая сборка, регулировка сцепления и самой кулисы.

Технология замены диска сцепления на автомобиле ВАЗ 2110 своими силами

Некоторые рачительные автовладельцы начинают искать доступный выход, например, в виде наварки слоя металла на лапки корзины. Однако сложно нарастить одинаковую толщину, возникает перекос, что опять же ведет к неравномерному износу узла. Поэтому более разумно сразу ставить новую деталь, для чего и рассмотрим порядок реализации ремонта:

  • Чтобы не допустить короткое замыкание, снять минусовую клемму с АКБ.
  • Отсоединить разъем датчика ДМРВ, ослабить хомут крепления гофрированной трубы и снять корпус воздушного фильтра, чтобы получить доступ к болтам крепления КПП.
  • Ослабить болты крепления левого колеса и поднять авто на подъемнике или поддомкратить переднюю часть и установить опоры.
  • Снять переднее левое колесо и демонтировать защиту двигателя (если есть).
  • При помощи двух ключей «на 19» отпустить две гайки крепления троса и вывести трос из кронштейна на КПП.
  • Открутить верхний болт крепления автостартера к коробке ключом «на 17», после чего ключом «на 19» открутить рядом стоящий болт крепления КПП.
  • Снять разъем датчика скорости и отсоединить тросик привода спидометра.
  • Снять реактивную тягу привода КПП, предварительно сделав отметки в месте крепления хомутов, чтобы потом не заниматься регулировкой рычага переключения скоростей.
  • Открутить второй болт крепления стартера и снять его.
  • Открутить нижние болты крепления левой шаровой опоры.

Перед заменой диска сцепления на автомобиле ВАЗ 2110 демонтировать продольную растяжку с поперечным рычагом.
При помощи монтировки вынуть привод из коробки передач, вместо него вставить какую-либо заглушку (свернутая газета или старый шарнир) для предотвращения проворота сателлитов. Такую же операцию повторить с другим приводом. Привод подвязать веревкой к стабилизатору.
Чтобы двигатель не перекосился во время ремонта, поставить под него упор.
Открутить остальные болты крепления коробки к двигателю и снять КПП.
Отвернуть 6 болтов ключом «на 8» крепления корзины к маховику, откручивать нужно по одному обороту равномерно со всех сторон, чтобы не деформировать фланец ведущего диска.
Чтобы ведомый диск расположился ровно по центру маховика следует уставить оправку в ведомый диск через новую корзину.
Вставить оправку в коленвал и закрутить болты крепления корзины тем же способом, который описан выше – поочередно каждый болт.
Вынуть оправку.
Смазать первичный вал КПП, установить на него подшипник и выполнить сборку узлов в обратной последовательности.

В процессе установки нового сцепления на автомобиль ВАЗ 2110 может оказаться, что придется менять не только фрикционный механизм, а, например, и приводную вилку. В таком случае необходима регулировка узлов передачи крутящего момента, которая может быть выполнена самостоятельно.

Регулировка сцепления на ВАЗ 2110 после замены

Качественно закончить ремонт, поможет настройка системы трансмиссии. Для этого, следует отпустить регулировочные гайки на тросике. Педаль сцепления поднимется. Берём линейку, и замеряем в салоне расстояние от передней стенки до педали. Рабочий ход, регламентированный инструкцией по эксплуатации, должен составлять 120 мм (±5мм).

Несколько раз нажимаем на педаль. Затем, закручиваем регулировочную гайку, попутно измеряя расстояние между педалью и стенкой. Как только, искомое значение 12 см будет достигнуто, затягиваем гайку, придерживая другим ключом контргайку. Аналогичную операцию по регулировке, после замены сцепления своими руками, можно произвести на ВАЗ 2110 с мотором 16 клапанов.
