Подвеска машины: типы подвесок и устройство

Другие варианты

Есть и другие разновидности.

  1. Подвеска с качающимися полуосями – здесь вместо одной используются две полуоси. Каждая из них крепится к шасси посредством шарнира. За счет этого колесо принимает перпендикулярное положение по отношению к полуоси. При вхождении в повороты боковые силы будут стремиться подбрасывать транспортное средство, что отрицательно влияет на устойчивость автомобиля. По этой причине такой подвеской оснащаются, в основном, грузовые машины.
  2. Подвеска Дюбоне – такой тип использовался на автомобилях в первой половине ХХ столетия. На каждом борту корпуса присутствовал рычаг с реактивной тягой, который оказывал воздействие на пружину. Сама тяга соединялась с кожухом, где находилась пружина, передававшая усилия при торможении. Поскольку из кожуха то и дело вытекала жидкость, данный тип не прижился.
  3. Продольные рычаги – у данного типа подвески автомобилей каждое колесо на одной оси с двух сторон крепится к рычагу, который жестко соединен с рамой. При таком типе подвески меняется лишь колесная база, а колея остается прежней. Однако устойчивость в этом случае не очень хорошая, а колеса могут поворачиваться вместе с корпусом. В итоге это отрицательно сказывается на сцеплении шин с дорогой. В ходе движения автомобиля вся нагрузка воспринимается продольными рычагами, из-за чего подвеске не хватает жесткости и утяжеления. Что касается плюсов – есть возможность для увеличения пространства салона за счет ровного пола.
  4. Косые рычаги – по сути, это усовершенствованная версия системы на продольных рычагах. Она актуальна для ведущей оси. Благодаря такой конструкции вероятность изменения ширины между колесами сводится к минимуму. В то же время оказывается влияние кренов на наклон колес. Если при вхождении в поворот повысить подачу топлива, задняя часть кузова автомобиля чуть приседает, из-за чего происходит развал передних колес. При снижении подачи топлива все происходит наоборот: передняя часть корпуса становится ниже, а задняя – приподнимается.

Существует еще один тип подвески автомобилей – Де Дион, который разработан Альбертом Де Дионом. Его особенность – картер главной передачи крепится к самому корпусу автомобиля и отделен от балки моста. Крутящий момент от силового агрегата также передается на ведущие колеса через полуоси. Такой вариант позволяет оптимизировать массу транспортного средства. Многие инженеры останавливают свой выбор на подвеске Де Дион в целях облегчения заднего моста.

Однако и здесь есть свои минусы – интенсивный разгон или торможение приводит к раскачиванию автомобиля. То есть на старте авто приседает и «клюет носом» при торможении. Для устранения подобного нежелательного эффекта стали использовать дополнительные направляющие элементы.

Типовое разнообразие

Любая из подвесок автомобилей должна обеспечивать необходимую плавность хода, обладать кинематическими характеристиками, отвечающих требованиям устойчивости и управляемости авто.

В авто с зависимой подвеской подразумевается жесткое соединение колес, стоящих напротив, движение одного из которых в поперечной плоскости содействует перемещению второго. Авто с независимой подвеской характеризуются более сложной конструкцией, у которой смещение колес не зависит друг от друга. Этот тип независимых подвески авто подразделяются на рычажные и свечные. Виды, которые встречаются чаще всего:

  • с качающимися полуосями;
  • на продольных рычагах (пружинная, торсионная);
  • с косыми рычагами;
  • с продольными и поперечными рычагами;
  • с двойными продольными и поперечными рычагами (пружинные, торсионные, рессорные);
  • торсионно-рычажные;
  • «Макферсон»;
  • гидропневматические и пневматические подвески;
  • адаптивные.

Зависимый тип

На авто этого типа подвески подразумевается жесткая связь между колесами. Агрегаты зависимого типа относятся к первым изобретениям человечества, которые ушли не очень далеко от конструкции телег, когда два колеса соединялись между собой осью.

Современные аналоги разделяются на рессорные и пружинные. Первый вариант в качестве упругого элемента предусматривает рессору, крепление которой проводится к балке моста, концами к раме или корпусу авто. Второй вариант подвесок подразумевает использование пружины.

Зависимая подвеска

Пусть этот тип и считается устаревшим в силу давности его изобретения, он до сих пор находит широкое применение среди грузовых автомобилей и внедорожников. Недостатки, которые безразличны на плохой дороге, становятся очевидными на трассе:

  • управляемость остается желать лучшего из-за приличных подрессоренных масс при условии движения на высокой скорости;
  • плохая устойчивость курсового типа;
  • уровень комфорт для легковых автомобилей очень мал.

Независимый тип

Это вариант подвесок авто совершенно другой и не имеющий ничего общего с рассмотренным ранее. Подобная конструкция не имеет жесткой связи между колесами. На практике такая подвеска подразумевает автономное крепление каждого колеса к кузову авто, а при колебании одного из них эти изменения не передаются к остальным. Благодаря этому фактору крен кузова уменьшается, как результат устойчивость повышается. Практическая реализация варианта независимых подвесок автомобилей разнообразна, которая объедена в два основных типа: рычажные и свечные. Виды первых: двухрычажные, поперечнорычажные, косорычажные и продольнорычажные. Последние включают подвески МакФерсона.

Среди легковых автомобилей широко распространены подвески МакФерсона и поперечнорычажная. Причины, которые наделяют авто рядом преимуществ, объясняют фактор популярности подвесок, среди них:

  • достойный уровень комфорта;
  • высокая степень управляемости;
  • хорошая обратная связь при рулении;
  • крены минимальны;
  • высокая скорость движения.

Независимая подвеска

Комбинированный тип

Это комбинация двух автомобильных подвесок, описанных ранее. Их конструкция спереди включает установку независимой подвески, а сзади – установку моста. Компромиссное решение разработчиков позволяет достичь комфортного передвижения по асфальту и свободного преодоления незначительного бездорожья.

Подобная комбинация легковых автомобилей идеально впишется в кроссоверы и паркетники. Возможность свободно передвигаться по городу, выезжать в лес на пикник либо проезда по проселочным дорогам становится воплощаемой задачей. Пусть и получится что-то среднее, зато в большинстве случаев обеспечит приемлемые условия движения.

Комбинации, заслуживающие внимания

Описанные выше виды подвесок не исчерпывают их многообразие. Существуют ещё некоторые типы агрегатов, которые заслуживают внимания:

  • Торсионная. Основывается на работе специального элемента – торсиона, представляющего собой металлический вал. Его функция представлена в виде скручивания при возникновении нагрузки.
  • Активная. Для легковых автомобилей с этой подвеской термин «активная» предусматривает возможность колебания параметров при эксплуатации агрегата.
  • Пневматическая. Отвечает за изменение высоты автомобилей относительно дороги, другими словами, колебания клиренса. Конструкция пневмоподвески предусматривает применение пневмоупоров на каждом колесе. Отдельно взятая пневматическая подвеска легковых автомобилей не является отдельным видом, но служит своеобразным дополнением к стандартной.

Различные типы подвесок

Укрупнённо подвески подразделяются на зависимые, независимые и полузависимые. В последних связь между колёсами оси имеется, но она обладает заданной упругостью, в отличие от жёсткой связи в зависимых конструкциях или отсутствия таковой при независимой организации. Наличие стабилизаторов поперечной устойчивости хотя и обеспечивает данную связь, но тип подвески не изменяет.

Простейшие зависимые подвески

Зависимый тип подвески подразумевает наличие жёсткой связи между колёсами одной оси. Обычно это металлическая балка или кожух ведущего моста. Упругие и демпфирующие элементы могут быть разного типа, на принципиальную схему подвески это не влияет, только не конструктив направляющего аппарата. Например, использование рессор в силу их достаточной поперечной жёсткости позволяет отказаться от дополнительных рычагов или тяг. Иногда дополняется стабилизатором поперечной устойчивости в виде скручивающегося стержня из пружинной стали.

На легковых автомобилях зависимая подвеска с неразрезным мостом или балкой практически не используется, поскольку обладает значительными неподрессоренными массами, что снижает общий комфорт. Управляемость также трудно обеспечивать из-за влияния хода одного из колёс оси на положение второго относительно дороги. При этом такая подвеска обладает высокой прочностью, проста и надёжна. Применяется на внедорожниках и грузовых автомобилях.

Часто на бюджетные автомобили устанавливается полунезависимая схема, когда балка имеется, но она обладает упругой эластичностью. Такой тип совмещает простоту с приемлемой управляемостью.

Независимые

Независимые схемы отличаются широкими возможностями для совмещения взаимоисключающих требований. Здесь каждое колесо обладает запрограммированной свободой перемещения и не влияет на прочие. Конструкция в целом более сложная, но обеспечивает наилучшие условия для работы колёс во всех условиях, от шоссейных видов автоспорта до внедорожной езды.

У каждого колеса имеется свой направляющий аппарат, упругие и демпфирующие узлы. Возможно независимо организовывать траектории перемещения ступичных узлов в любых положениях. Достигается максимальный комфорт при сохранении управляемости. Некоторые неудобства доставляет изменяющийся при работе подвески клиренс автомобиля.

Параллелограммного типа

Направляющий аппарат такой подвески представляет собой два А-образных рычага, верхний и нижний, между которыми на шаровых шарнирах размещается кулак со ступицей. Схематично это представляет собой параллелограмм, благодаря чему плоскость вращения колеса при рабочих ходах не изменяет своего угла относительно дороги, что даёт надёжную сохранность пятна контакта.

Двухрычажная подвеска достаточно проста, но при этом гарантирует управляемость, отсюда её применение даже в самых продвинутых дисциплинах автоспорта. Однако сложности компоновки сильно ограничивают её использование в гражданских легковых автомобилях, где гораздо чаще закладываются иные конструкции.

Многорычажные

Выполнить направляющий аппарат достаточно компактным и вместе с тем точно работающим позволяет многорычажная схема. Её особенность заключается в обеспечении сложной траектории движения колеса, которую нельзя получить двумя рычагами. Такая подвеска сможет максимально сохранить контакт с дорогой при продольных и поперечных кренах кузова, в любой точке рабочего хода от нижнего положения к верхнему. Реализуется и подруливающий эффект, важный для стабилизации машины в поворотах. При этом рычаги компактны и хорошо компонуются в ограниченном пространстве колёсных арок.

МакФерсон

Одна из самых популярных подвесок свечного типа. Состоит из телескопической амортизационной стойки с надетой на неё пружиной. Сверху имеется поворотная опора с подшипником, снизу треугольный рычаг с шаровой опорой и сайлентблоками. Наиболее простая и компактная конструкция с неплохими характеристиками, что вызвало самое широкое её применение на подавляющем числе легковых автомобилей массового производства.

Специальные спортивные

Применение в автоспорте, а также на мощных скоростных автомобилях, накладывает на подвески особые требования. Заключаются они в выделении из общего набора функций наиболее важных для управляемости. Отсюда решения в виде регулируемых амортизаторов и упругих элементов, размещение их в кузове для предельного снижения неподрессоренных масс, исключение податливых сайлентблоков с заменой их на жёсткие шаровые шарниры. Хода подвесок могут быть экстремально большими или минимальными, в зависимости от вида спорта. Нечто подобное используется и в спорткарах.

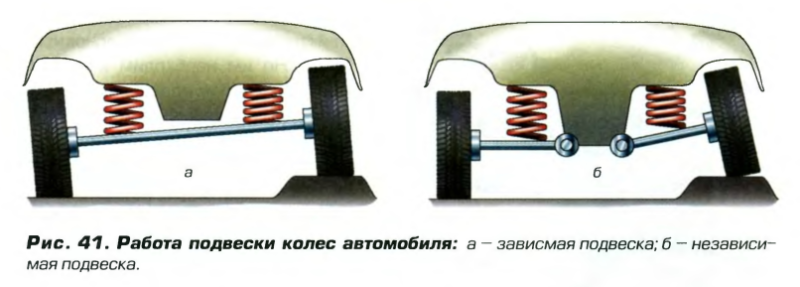

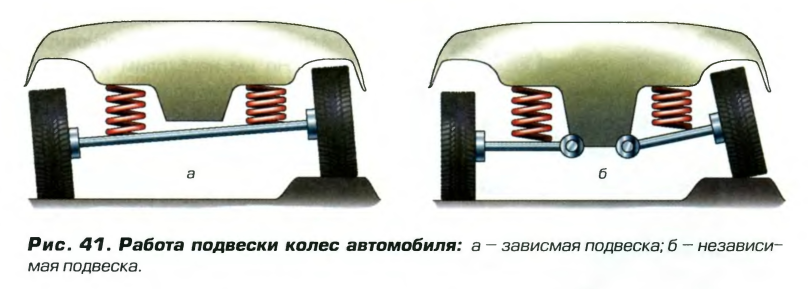

Зависимая подвеска. Типы, особенности конструкции

Всего на автотранспорте применяется два вида подвески – зависимая и независимая. На данный момент такой тип подвески, как зависимая — считается вроде и устаревшей, однако применяется она еще достаточно широко на грузовых авто, полноразмерных рамных внедорожниках и обычных легковых авто. Такое применение на транспорте зависимая подвеска получила из-за простоты и надежности конструкции.

Рессорная подвеска

Основным элементом данной подвески является рессора. Состоит она из пакета листов пружинистой стали, немного загнутой в дугу. Причем этот пакет зачастую имеет пирамидальную форму. Своими концами рессора крепится к раме авто, а к ее центральной части крепится ось. На авто применяется по две рессоры, установленные ближе к колесам. Эти рессоры, благодаря пружинистой стали воспринимают на себя неровности дороги, позволяя перемещаться колесу относительно кузова.

Задняя зависимая подвеска переднеприводного автомобиля

Однако в этом есть и негативное качество – работа рессоры сопровождается инерционными колебательными движениями. То есть, при восприятии неровности дороги рессора получает энергию, которая приводит к ее колебательным движениям. И хоть со временем амплитуда колебаний будет снижаться, пока не затухнет, но они будут передаваться на раму. Автомобиль будет раскачиваться даже по ровной дороге после прохождения неровности.

Чтобы значительно сократить время колебания рессоры, в конструкцию подвески включены амортизаторы, которые и поглощают колебательную энергию. Если по-простому, то амортизатор останавливает рессору после неровности, не давая ей раскачивать авто.

Пружинная подвеска

Существует еще один тип зависимой подвески – пружинная. В этой подвеске вместо рессор применяются винтовые пружины. Они более удобны в применении, поскольку обладают значительно меньшими габаритами.

Видео: Ходовая часть автомобиля

Но здесь тоже есть свою нюансы. Если рессора сама выступала в качестве крепежного элемента, соединяющего раму с осью колеса, то пружина в таком качестве выступать не может. Поэтому в конструкцию пружинной подвески включена система тяг и рычагов, которые шарнирно соединяют кузов с осью (балкой, мостом).

Пружина, как и рессора, тоже в результате воздействия на нее получает инерционные колебательные движения, поэтому без использования амортизаторов в такой подвеске не обошлось.

Были и другие виды зависимой подвески, к примеру, торсионная, однако она широкого применения на автотранспорте не получила.

Основным недостатком зависимой подвески является частичная передача перемещения одного колеса относительно кузова на второе. Колеса закреплены на оси, и она передает эти перемещения. Поэтому зависимая подвеска не очень подходит для установки на управляемую ось.

Но она еще широко используется на задней оси, как ведущей, так и ведомой. На рамных внедорожниках последних поколений все еще встречается рессорная подвеска. Пружинную же подвеску часто используют на легковых переднеприводных авто. Причем в технических характеристиках авто не всегда указывается, что задняя подвеска – зависимая, зачастую ее называют подпружиненной балкой.

Признаки, указывающие на поломки рычагов

Переходим непосредственно к теме нашего разговора. Какие же признаки указывают на то что пора обращаться в магазин Part-Auto.ru для покупки рычагов. Во-первых, обозначим самое главное. Каждый автомобиль должен проходить плановое техобслуживание. Во время него обязательно проверяется в том числе и подвеска. Именно по результатам визуальной диагностики может потребоваться замена рычагов, либо отдельно, либо в сборе с сайлентблоками или/и шаровыми опорами.

Если говорить о внештатной замене, то существует несколько основных признаков поломок рычагов:

  • возникновение шумов в подвеске (стуки, гул, а при входе в повороты хруст и щелчки);
  • существенный люфт руля;
  • крены кузова, возникающие при маневрировании, входе в повороты, перестроение;
  • понижение курсовой устойчивости, автомобиль уводит в левую или правую сторону;
  • неустойчивое положение колес, их смещение в колесных арках, искривление;
  • неравномерный износ покрышек;
  • увеличение пройденного тормозного пути;
  • неравномерная изношенность шин;
  • невозможность регулировки углов установки колес.

Это лишь основные признаки, есть и другие. В любом случае, если подвеска автомобиля ведет себя не так как обычно, надо сразу обращаться в автосервис и проводить диагностику. В ситуации, когда она выявит что неисправны рычаги – их надо менять. По этому вопросу обращайтесь к нам в автомагазин Part-Auto.ru. Обязательно поможем!

Устройство передней подвески и задняя подвеска современных автомобилей

Как видно, передняя подвеска и задняя подвеска на разных авто может отличаться. Если отбросить старые машины, сегодня в автомобилестроении для легковых авто используют такие схемы:

  • полностью независимая подвеска всех колес;
  • независимая подвеска спереди и полунезависимая сзади;

Отметим, что второй вариант ставится на бюджетные авто и машины среднего класса. Что касается авто с независимой подвеской и самих независимых подвесок, они также могут быть представлены следующими вариантами:

  • подвеска МакФерсон;
  • подвеска с двойными поперечными рычагами;
  • подвеска на продольных рычагах;
  • многорычажная подвеска;
  • независимая торсионная подвеска.

Как правило, для задней подвески автомобиля применяется  подвеска на продольных рычагах. Другие виды подвесок можно ставить как на переднюю, так и на заднюю ось. При этом на легковых автомобилях с независимой подвеской чаще всего на передней оси стоит подвеска МакФерсон, а на задней оси ставится многорычажная подвеска.

Так или иначе, но конструкция пневмо и гидропневмоподвески все равно в основе имеет рассмотренные выше типы известных подвесок. Разница заключается только в отдельных узлах и в устройстве ряда упругих элементов.

Напоследок отметим, что еще на автомобили  может быть установлена активная подвеска или  адаптивная подвеска. Как правило, это совокупность имеющихся решений. В такой подвеске реализовано автоматическое регулирование жесткости амортизаторов, зачастую имеется возможность менять дорожный просвет и т.д.

В результате автомобиль «подстраивается» под конкретные условия, позволяя обеспечить необходимую жесткость подвески и устойчивость для езды на высокой скорости, а также максимальный комфорт  на плохих дорогах. Решения достаточно дорогие и сложные в техническом плане. По этой причине активная и адаптивная подвеска ставится только на автомобили высокого класса.

Типы подвесок

Рассмотрим наиболее распространенные типы подвесок автомобиля.

Подвеска зависимого типа

Самая старый тип подвесок, зависимая подвеска применяется и сегодня, а ее главной отличительной особенностью неизменно остается достаточно жесткая связь колесных осей посредством простой балки или картера моста. Изначально в качестве направляющих и упругих элементов применялись рессоры, но в современных автомобилях связующая колеса поперечина фиксируется двумя продольными рычагами и поперечной тягой, которая воспринимает боковые силы. Используется на задней оси переднеприводных бюджетных автомобилей, а также многих внедорожников.

Принято считать, что кроме невысокой стоимости, простоты использования преимуществами зависимая подвеска автомобиля не обладает – это совершенно не так. Ее плюсы – небольшой вес, если разговор идет о ведомой оси, достаточно высокий центр поперечного крена и самое главное – постоянство развала и колеи. Независимо от крена и раскачки на ровной дороге угол наклона колес к дорожной поверхности не изменяется, это значит, что в любых режимах машина имеет наилучшее сцепление с поверхностью. Хотелось бы сказать, что больше ни одна подвеска не может похвастаться подобными свойствами.

К сожалению, ситуация ухудшается на плохом дорожном покрытии – провал колеса в яму способствует изменению развала другого, а это уменьшает сцепные свойства. При движении прямо это не сильно ощутимо, но при повороте может привести к неожиданному заносу.

Также существуют значительные проблемы с управляемостью автомобиля. Разнонаправленный ход колес происходит с поворотом балки моста, что провоцирует плохую поворачиваемость и полное отсутствие стабильности на прямой. Также здесь тяга Панара дергает ось влево-вправо, что ухудшает ситуацию.

К счастью, это поправимо. Для того чтобы поперечина перестала разворачиваться, с каждой стороны вместо одного продольного рычага можно использовать два, расположенных по системе механизма Уатта. Устранить проблему осевых смещений поможет монтаж продольного рычага, удерживающего балку по центру вместо тяги Панара. Но на практике становится ясно, что такое изменение бессмысленно – конструкция заметно усложняется и требует больше места в высоту. А ведь главная область применения подвески зависимого типа – бюджетные автомобили.

Типичным представителем данной конструкции может быть задняя подвеска с винтовыми цилиндрическими пружинами в роли упругих элементов. В качестве примера можно рассмотреть конструкцию задних подвесок классических моделей «Жигули». Здесь с помощью двух винтовых пружин балка заднего моста «подвешивается», а также дополнительно прикрепляется к кузову автомобиля благодаря четырем продольным рычагам. Вдобавок к этому для увеличения плавности хода, повышения управляемости и уменьшения крена кузова при поворотах монтируется реактивная поперечная штанга.

Устройство

Каждая подвеска содержит следующие компоненты:

  1. Упругое устройство. Берет на себя нагрузки, предоставляемые дорожными препятствиями. Может состоять из пружины, пневмоэлементов и проч.
  2. Демпфирующее устройство. Необходимо для погашения вибрации кузова в процессе преодолении дорожных неровностей. В качестве этого устройства применяются все разновидности амортизационных приспособлений.
  3. Направляющее устройство. Контролирует необходимое смещение колеса относительно корпуса кузова. Выполняется в виде поперечных тяг, рычагов и рессор.
  4. Стабилизатор поперечной устойчивости. Гасит наклоны кузова в поперечном направлении.
  5. Резино-металлические шарниры. Служат для упругого соединения частей механизма с машиной. Дополнительно они в небольшой степени выполняют роль амортизаторов – частично гасят толчки и колебания.
  6. Ограничители хода подвески. Фиксируют ход устройства в критической нижней и в критической верхней точках.

Многообразие вариантов подвески

Устройство подвески автомобиля – это самостоятельное конструкционное решение производителя. Существует несколько типологий подвески автомобиля: их различает критерий, положенный в основу градации.

В зависимости от устройства направляющих элементов выделяются наиболее распространенные типы подвески: независимая, зависимая и полунезависимая.

Зависимый вариант не может существовать без одной детали — жесткой балки, входящей в состав моста автомобиля. При этом колеса в поперечной плоскости перемещаются параллельно. Простота и эффективность конструкции обеспечивает ее высокую надежность, не допуская развала колес. Именно поэтому зависимая подвеска активно применяется в грузовых автомобилях и на задней оси легковых.

Схема независимой подвески автомобиля предполагает автономное существование колес друг от друга. Это позволяет повысить амортизационные характеристики подвески и обеспечить большую плавность хода. Данный вариант активно применяется для организации как передней, так и задней подвески на легковых автомобилях.

Полунезависимый вариант состоит из жесткой балки, закрепленной на кузове с помощью торсионов. Данная схема обеспечивает относительную независимость подвески от кузова. Характерный ее представитель – переднеприводные модели ВАЗ.

Вторая типология подвесок основывается на конструкции гасящего устройства. Специалисты выделяют гидравлические (масляные), пневматические (газовые), гидропневматические (газо-масляные) устройства.

Определенным особняком стоит так называемая активная подвеска. Ее схема включает в себя вариативные возможности – изменение параметров подвески при помощи специализированной электронной системы управления в зависимости от условий движения автомобиля.

Наиболее распространенными изменяемыми параметрами являются:

  • степень демпфирования гасящего устройства (амортизаторного устройства);
  • степень жесткости упругого элемента (например, пружины);
  • степень жесткости стабилизатора поперечной устойчивости;
  • длина направляющих элементов (рычагов).

Активная подвеска представляет собой электронно-механическую систему, существенного увеличивающую стоимость автомобиля.
