Меняем рулевую рейку на ВАЗ-2114 своими руками

Когда требуется замена?

Если вы столкнулись с одним из указанных выше признаков неисправности, рейка обязательно подлежит ремонту или замене. Игнорируя эту необходимость, вы рискуете потерять управление в любой момент. Находясь при этом на дороге и двигаясь с высокой скоростью, потеря контроля над автомобилем может привести к самым печальным последствиям.

Есть три способа решить проблему неисправных рулевых реек.

СпособКогда актуален
Отрегулировать рейкуЕсли диагностика показала, что узел не требует ремонта или замены
РемонтЕсли диагностика позволяет выполнить частичную замену элементов. Предусматривается замена с помощью ремкомплекта
Замена узлаЕсли проверка показала полный отказ узла. Установка может осуществляться с новыми тягами или старыми, в зависимости от их состояния.

Добавим, что при пробеге старых рулевых реек на вашем ВАЗ 2114 более 100 тысяч километров, их неисправность вряд ли удастся устранить при помощи ремкомплекта. Самый лучший вариант в данном случае — это полная замена узла.


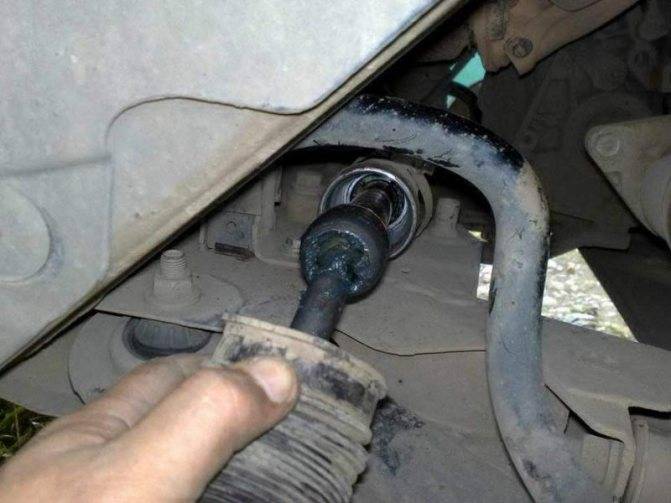

Демонтаж пыльника

Ремонт своими руками

Для начала нужно запастись необходимым набором инструментов:

  • ремонтным комплектом для рулевой рейки (как упоминалось выше, они продаются в трех вариациях);
  • подшипниками;
  • смазкой;
  • необходимыми ключами и отвертками;
  • отдельно стоит поговорить про ремонтные наборы.

Минимальные базовые наборы. В таких наборах обычно есть только 4 элемента:

Таким набором получится починить только самые простые неисправности. Наборы средней стоимости. Здесь помимо вышеописанных вещей находятся валы и иные подшипники. Дорогие наборы. Здесь уже могут быть целые рейки.

При покупке обратите внимание, что вы приобретаете набор именно для вашего авто (марка указана на упаковке). Иногда бывает, что на автомобиле стоит неродная рейка, тогда необходимо приобретать ремкомплект для того автомобиля, с которого была снята эта рейка. Собственно, любой ремонт надо начинать с разборки рулевой рейки

Зачастую проблема состоит лишь в каком-либо небольшом подшипнике, и вся рейка не требует замены

Собственно, любой ремонт надо начинать с разборки рулевой рейки. Зачастую проблема состоит лишь в каком-либо небольшом подшипнике, и вся рейка не требует замены.

Порядок работ

  1. Снимаем рулевую рейку
  2. Открутить упорную гайку, используя для этого шестигранник на 17.
  3. Извлечь упорную гайку, стопорное кольцо, реечный упор и пружину.
  4. Достать пыльник вала приводной шестерни, а после него стопорное кольцо.
  5. Открутить гайку, держащую подшипник рулевой шестерни. Она идет довольно туго — это нормально.
  6. Выпрессовать вал приводной шестерни.
  7. Достать саму рейку из корпуса.
  8. Извлечь опорную втулку, затем смазать ее и вставить на место (это нужно будет делать с усилием)
  9. Заменить все подшипники. Некоторые будет достать сложно (очень сложно), поэтому их можно просто разрубить зубилом и вытащить щипцами.
  10. Осмотреть все детали на наличие дефектов, сломанные заменить новыми (из ремкоплекта), все подвижные части смазать.
  11. Собрать рейку в обратной последовательности.
  12. Вот и все, если вы все сделали правильно, то рейка работает на ура. Осталось лишь поставить ее на место.

Установка рейки на место

  1. Для начала нужно заручиться помощью напарника, без него не получится сделать все быстро и точно.
  2. Устанавливаем рейку на то же место и наживляем крепления.
  3. При помощи напарника заводим рейку в шпицы.
  4. Для разжимания хомута используем зубило.
  5. Заворачиваем крепежный болт.

Вот и все, теперь рейка на месте, затем ставим колеса, затягиваем гайки и снимаем машину с домкрата. Теперь вы знаете все необходимое, чтобы своевременно починить рулевую рейку. Главное помните, что затягивать с ремонтом не стоит.

Какая лучше рулевая рейка ваз 2114

” />

Полный размер

В общем рулевая тук тук тук… Была мысль отреконить её, но не факт что отходит Пробег 155110 на данный момент.

Выбирал между заводской за 3500 и фирмы PILENGA 2500 Ваш выход господа.

Советы от автолюбителей

  • Купил ремкомплект, перебрал через 1500 загремела пипец. Сколько перебирал людям все это мартышкин труд, на долго не хватает их об этом всегда предупреждал. Но не было финансов и от безисходности перебрал себе. Сейчас в поиске новой. Разбег по ценам велик родная от 3300 до 3650. СС20 от 5400 до 6200 вот и думаю что вставить.
  • оже появилась проблема замены рейки. Пробег 83. Купил ремкомплект, снял рейку, разобрав понял что ремонтировать нет никакого смысла, видна разница в толщине зубьев на рашпиле по середине и в крайних положениях. Втулка, подпятник целые. Ремкомплект пошел в мусорное ведро. Начитавшись положительных отзывов на драйве про рейки пиленга, повелся на косой зуб, решил попробовать. В магазинах ее в наличии нигде не нашел, заказал на сайте магазина Аста. Когда менеджер этого магазина позвонил чтоб подтвердить заказ, задал мне вопрос, собираюсь ли я дальше ездить на своем авто или буду продавать… Вобщем все эти пелинги со слов менеджера полный шлак. Буду брать завод.
  • Заводскую брал.в 2020 году в январе, в лада делать.57000 проехал, пока вроде работает.
  • У самого стучит рейка, решил что буду менять. Почитал инфу, все ругают, как повезет. Выбор свой остановил между trialli и pilenga, они отличаются от заводской конструкции тем что стоит червячный привод и вал рейки имеет дополнительный упор.
  • Был небольшой люфт на рулевой, и стук естественно, порвался пыльник. При замене пыльника использовал еще ремкомплект. На момент ремонта пробег был около 140 т.км., сейчас 157 т.км. пока все норм. Ремкомплект стоит не дорого и работа на вечер если одному делать.
  • Ваз Интер сервис полное палево,хорошую тяжело найти,LGR ваще о таких не слышал.Ставь SS-20 и забудь про рейку на всю оставшуюся жизнь машины.
  • После ежегодных замен реек от ВИС, поставил Pilenga. Пока полет нормальный, посмотрим чО дальше будет. P.S. SS-20 в нашу деревню не привозят, так бы 100% ее поставил.

Замена Рулевой рейки на Ваз 2114

Теперь приступим непосредственно к процедуре. Если операция проводится не на подъемнике, то надо вывесить всю переднюю часть и подставить какие-то подставки-тумбы. Обязательно, чтобы автомобиль устойчиво стоял.

Далее ключом на 22 откручиваем рулевые наконечники, затем сбиваем сошки молотком. Ели планируется устанавливать наконечники на старые места, то ни в коем случае нельзя использовать всевозможные съемники, потому что вилка вытягивает палец, а резьбовой съемник испортит резьбу, придется либо проходить леркой, либо менять наконечник.

Теперь надо открутить четыре гайки крепления рейки к кузову. Делать это надо из-под колесной арки, иначе не дотянуться. Желательно использовать трещотку с длинной головкой на 13. После этого заползаем под ноги водителю и откручиваем с рулевого вала болт на 13. Чтобы разжать хомут, можно надставить острое зубило и несколько раз ударить молотком. В это время желательно тянуть рейку из вала, это неплохо делается при помощи лома.

Устанавливается рейка в обратном порядке. После замены обязательно надо сделать геометрию колес, иначе прощай, резина.

Видео: замена рейки на ВАЗ 2114

Как известно, производительность любого транспортного средства зависит от исправности каждой составляющей его детали. Если один элемент будет неисправен, вскоре по цепной реакции не будет функционировать следующий, и так до того момента, пока не будет устранена поломка. Если вовремя не решить проблему, это не только повлечет за собой дополнительные расходы на запчасти, но и значительно повлияет на безопасность движения, от которого зависит ваша жизнь и здоровье. Поэтому не стоит пренебрегать заменой деталей, особенно если это ВАЗ-2114 не исключение: запчасти здесь выходят из строя точно так же, как и на любом другом авто.

Как происходит демонтаж данного элемента и как произвести его регулировку? Ответы на все эти вопросы рассмотрим в нашей сегодняшней статье.

Рулевая рейка Ваз 2114 – признаки неисправности

Рассмотрим каждый из признаков, а также что может вызвать их появление. Следует указать, что некоторые проблемы, к примеру, стук, могут быть связаны не с самим механизмом.

  1. Итак, на руле увеличился свободный ход, то есть он больше болтается, проявляться увеличенный ход может дополнительно появлением биения в руле при торможении.

Данная проблема может быть связана с ослаблением крепления шаровых пальцев к стабилизаторной стойке, увеличенным зазором в шаровых шарнирах, увеличенным зазором между рейкой и шестерней.

  • При обнаружении люфта в руле, в первую очередь следует осмотреть рулевые шаровые наконечники. Редко случается, но возможно, что гайки крепления наконечников ослабились и палец начал выходить из посадочного места, из-за чего в месте крепления образовался значительный зазор. Устранить такую неисправность просто, достаточно подтянуть гайки.
  • Значительно чаще встречается износ шаровых наконечников, в результате чего между пальцем и корпусом появляется зазор. Устранить такую неисправность можно, если поменять наконечники.
  • Люфт в руле может быть образован из-за увеличения зазора между рейкой и шестерней. В процессе работы данного механизма эти элементы постепенно изнашиваются, и зазор между ними увеличивается. Ремонт этой проблемы сводится к тому, что требуется регулировка, при которой следует всего лишь правильно подтянуть регулировочную упорную гайку.
  1. Стук в данном механизме может быть вызван люфтами в наконечниках, увеличенным зазором между рейкой и шестерней, а также ослаблением крепления самого механизма.
  • Что касается наконечников и зазора рейки, то ремонт механизма указан выше, то есть достаточно подтянуть упорную гайку и все.
  • По поводу ослабления крепления, то достаточно всего лишь подтянуть гайки крепления хомутов, которыми удерживается механизм, и проблема будет решена.
  1. Тугое вращение руля может быть из-за повреждения опорного подшипника амортизационной стойки (тот случай, когда проблема с подвеской влияет на рулевой механизм), повреждения втулки рейки, подклинивания рулевых наконечников, подклинивание подшипников рулевого привода.
  • В случае с изношенным подшипником опоры, то ремонт сводится к снятию этой опоры и замене подшипника.
  • Если причиной тугого вращения стала опорная втулка, то на место поврежденной нужно поставить новую, а сам механизм смазать.
  • При проблемах с наконечниками, их следует проверить и при надобности заменить. То же касается и подшипников привода.


Регулировка развал-схождения штангенциркулем Следует отметить, что после ремонта многих неисправностей, потребуется регулировка положения колес (углов развала-схождения).

Все работы с рулевым механизмом вполне можно выполнить своими руками, особо сложного в этом ничего нет. Но после работ, особенно касающихся рулевых наконечников, потребуется регулировка углов схождения, которые лучше доверить сделать специалистам.

При возникновении неисправности, вначале нужно будет провести диагностику механизма, для выявления узла, который стал причиной. Вначале проверяется состояние наконечников. Для этого они снимаются с опоры и вручную производится проверка. У исправного наконечника палец в своем корпусе ходит с усилием, но подклинивать к каком-то положении он не должен, такой наконечник можно поставить на место и продолжать искать неисправности. Если он ходит свободно и ощущается люфт, то он заменяется.

Далее производится регулировка зазора между рейкой и шестерней. Для этого используется специальный 6-гранный ключ. С его помощью упорная гайка закручивается до упора, а после ослабляется на ¼ оборота. После этого гайка фиксируется при помощи кернения. Если регулировка произведена правильно, а состояние рейки еще удовлетворительно, то стуки должны исчезнуть. Если регулировка не помогла, то скорее всего, износ основных узлов достаточно сильный и требуется капитальный ремонт механизма с заменой рейки, который тоже можно выполнить своими руками.

Процедура замены

Замена рулевых потребует не только ваших рук, но и еще пару в качестве помощи. Так что заранее договоритесь с товарищем, что он будет помогать вам решать проблему неисправного рулевого управления.

Помимо помощника и новых реек, вам также потребуется набор инструментов и материалов. В этот список обязательно включите:

  • Набор гаечных ключей;
  • Домкрат;
  • Шестигранный ключ на 17 миллиметров;
  • Баллонный ключ;
  • Кирпичи или похожие материалы (для удержания передней части машины без колес);
  • Съемник для рулевых тяг (не обязательно нужен, можно обойтись без него);
  • Сухие тряпки;
  • Смазка типа Литол;
  • Всемогущее средство WD40.

Вот теперь можно приступать непосредственно к замене рулевых реек. Соблюдать установленный порядок проведения операций настоятельно рекомендуем.

  1. Установите автомобиль на ровной площадке. Нет, достаточно простого пола в вашем гараже, выравнивать его цементом не обязательно.
  2. Включите стояночный тормоз, чтобы машина не двигалась.
  3. Поднимите автомобиль на домкрате, подставьте под переднюю часть бревна или кирпичи, после чего демонтируйте колеса.
  4. Снимите минусовой провод с вашей аккумуляторной батареи в целях безопасности. Удары током никому не нужны сегодня.
  5. Со стороны водителя внутри салона около блока с педалями открутите стопорный крепежный болт кардана вашего рулевого вала.
  6. Уже непосредственно в подкапотном пространстве снимите адсорбер. Его пока можно убрать в сторонку.
  7. Извлеките шплинты, что позволит вам затем выкрутить крепежные гайки от рулевых наконечников.
  8. Съемником для тяг извлекаются из стоек наконечники. Если по каким-то причинам съемник отсутствует, его могут заменить несильные последовательные удары по наконечникам. Не повредите их резьбу только при этом. Обычно они поддаются, потому многие обходятся без съемников.
  9. Обработайте гайки фиксации хомутом рейки с помощью средства, борющегося против ржавчины. Сейчас мы как раз говорим про всемогущее средство WD40. Подождите некоторое время, чтобы состав впитался.
  10. С помощью ключа открутите крепежные гайки. Обработка вэдэшкой должна вам существенно упростить эту задачу. В общей сложности гаек там четыре штуки.
  11. Достаньте рейку, протолкнув ее через пассажирскую, то есть правую сторону вашего ВАЗ 2114.
  12. Одновременно с заменой реек рекомендуем заменить пыльник. С течением времени и за период эксплуатации пыльники рулевых серьезно изнашиваются, потому доверять старым пыльникам работе с новыми рейками вряд ли стоит.
  13. С реек снимаются наконечники. При этом попробуйте посчитать количество витков, с помощью которого закручивались гайки. Это позволит на этапе обратной сборки максимально близко к точности закрепить их обратно и со спокойной душой отправиться на СТО, где проведут регулировку развала-схождения.
  14. Возьмите свою новую рейку, снимите с нее заглушки.
  15. Далее берете в руки Литол или подобную смазывающую жидкость, и максимально наполняете корпус этим составом.
  16. Наконечники монтируются обратно на тяги. Постарайтесь не перепутать местами узлы, хотя они отличаются друг от друга. Тем не менее, как показывает практика, это не мешает многим мастерам по самостоятельному ремонту их путать.
  17. Новая рейка укладывается на свое законное место. Для этого гайки наживляются на шпильки хомутов.
  18. Теперь вам понадобится ваш друг, товарищ, помощник. Попросите его помочь с направлением приводной шестерни вала на посадочное место, расположенное непосредственно на корпусе рейки. Шлицы должны четко совпадать. Обязательно проконтролируйте этот момент.
  19. На кардане фиксируется стопорный болт.
  20. Все остальные работы можете смело выполнять в обратной последовательности описанного выше демонтажа. При этом обязательно каждая резьба обрабатывается Литолом. Это мероприятие позволит вам при последующих ремонтах проще справляться с разборкой элементов. Либо это уже будет приятный сюрприз для нового владельца вашего ВАЗ 2114.

Очевидно, что самостоятельная замена рулевых реек — не самая сложная задача, но выполнять ее нужно четко, последовательно и аккуратно.

 Загрузка …

Как подтянуть рулевую рейку на ВАЗ 2114? Практичные способы

Люди, не знающие, как подтянуть рулевую рейку на ВАЗ 2114, часто считают, что эта возможность не предусмотрена конструкцией как таковая. На самом деле это не так: рано или поздно на любой машине может появиться люфт, больший разрешенного для безопасного движения. Соответственно, необходим и способ его устранения. В противном случае у машины значительно увеличится радиус разворота, станет проблематичным процесс парковки и выезда со стоянки, а на больших скоростях автомобиль не будет успевать среагировать на команду водителя (поворот руля)

Всех подобных проблем хотелось бы избежать, поэтому следить за состоянием всего рулевого механизма принципиально важно.Как подтянуть рулевую рейку на ВАЗ 2114? Процесс совсем не труден для исполнения. С ним справится даже человек, не слишком сильно продвинутый в ремонтном деле

Единственное, что будет нужно – это смотровая яма (эстакада, подъемник), особый гаечный ключ, прилагаемый к автомобилю на заводе, и восьмигранник на 17 мм. В идеале хорошо бы еще иметь люфтомер – специальный прибор, замеряющий величину зазора. Отчего увеличивается люфтОсновной причиной является состояние дорог и пыль на них. Несовершенство российских дорог стало уже притчей во языцех; о нем и шутить-то уже неинтересно. Однако в последние годы ситуация несколько обострилась повсеместной установкой лежачих полицейских. Не вопрос, дело нужное для безопасности как пешеходов, так и водителей – если бы эти конструкции везде соответствовали нормам. Но во многих случаях такие препятствия имеют либо завышенную высоту, либо чересчур крутые борта. В результате имеем усиленную нагрузку на все автомобильные узлы, в том числе и на рулевую рейку, и она разбалтывается.Статья по теме «Как проверить рулевую рейку». Подтягиваем рейку

  • Для начала машина загоняется на яму (или на то, что у вас есть в наличии). Колеса выставляются ровно, без малейшего поворота;
  • Регулировщик залазит под днище и приступает к операции;
  • Люфтомером замеряется зазор. Показатель не должен быть больше 10 градусов. Если у вас нет в наличии столь полезного прибора, придется делать все методом научного тыка;
  • Снимается картерная защита, если она стоит на вашем автомобиле;
  • На изнаночной стороне рулевого вала отыскивается гайка регулировки. Нередко ее принимают за пробку. Если вы не в курсе, где она стоит и как выглядит, предварительно почитайте паспорт на свою машину – там на схеме она указано очень точно;
  • Гайка и пространство вокруг нее очищаются от грязи и пыли; вероятно, придется воспользоваться WD 40, если она присохла;
  • Вставляется предназначенный для этих целей ключ и медленно, постепенно, по часовой стрелке проворачивается до нужного положения;
  • При наличии люфтомера соответствующие измерения проводятся постоянно; при его отсутствии очень пригодится товарищ, сидящий за баранкой и контролирующий степень затяжки;
  • В некоторых случаях наблюдается перетяжка гайки. В результате баранка начинает проворачиваться как бы с трудом. Поэтому перед тем, как ставить на место защиту картера и сгонять машину с эстакады, надо проверить ход рулевого колеса, и в случае необходимости гайку чуть ослабить. Ищем идеальное соотношение свободного хода руля и минимального его люфта.

Как сделать необходимость подтягивания более редкой?Бывалые водители говорят: один раз начиная регулировку гайки, затянутой на заводе, становишься заложником этого процесса уже навсегда

Чтобы не слишком часто заниматься подобным занятием, нужно выполнять элементарные правила предосторожности:

  • Переезжать все препятствия на невысокой скорости, трамвайные и прочие пути – наискосок, по бровкам и бордюрам не прыгать – машина не заяц и не кенгуру;
  • Не оставлять надолго колеса вывернутыми влево или вправо. Тем более, если вы запарковались надолго;
  • Зимой не крутить баранку резко на непрогретом авто. Лучше плавно повертеть ее туда-сюда для того, чтобы рулевой механизм успел проснуться и разработался.

Не всегда знания, как подтянуть рулевую рейку на ВАЗ 2114, и умение это делать, спасают ситуацию. Если вы проделали все необходимые манипуляции, а управление нисколько не улучшилось, значит, дело не в ослабленном креплении. Скорее всего, у вас накрылась передающая пара, состоящая из шестерни с зубчатой рейкой. Однако так ли это, или полетело что-то другое в рулевом механизме, покажет только полный демонтаж рулевой рейки. Который, заметим, тоже вполне по зубам человеку, не чурающемуся общения с инструментарием. AutoFlit.ru

Проверяем рулевую рейку на ВАЗ-2114 своими руками

Оригинальная рулевая рейка производства АвтоВАЗ

Прежде чем приступить непосредственно к процессу проверки необходимо знать конструктивные особенности рулевой рейки. Рассмотрим, из каких элементов она состоит:

1 – защитный колпак; 2 – картер рулевого механизма; 3 – рейка; 4 – приводная шестерня; 5 – внутренний наконечник рулевой тяги ; 6 – распорная втулка; 7 – болт крепления рулевой тяги; 8 – соединительная пластина; 9 – опорная втулка; 10 – опора рулевого механизма; 11 – опорная втулка рейки; 12 – защитный чехол; 13 – хомут; 14 – ограничительное кольцо рейки; 15 – уплотнительное кольцо упора рейки; 16 – гайка; 17 – упор рейки; 18 – роликовый подшипник; 19 – шариковый подшипник; 20 – стопорное кольцо; 21 – уплотнительное кольцо гайки; 22 – гайка крепления подшипника шестерни; 23 – пыльник; 24 – стопорная шайба

Общая схема рулевого управления, в том числе и рейки

Проверка рейки

Итак, для проверки рулевой рейки необходимо замерять зазоры в ней.

Сделать это можно как на снятом механизме (что даже лучше) или непосредственно на автомобиле. Теперь перейдем непосредственно к процессу:

Устанавливаем механизм в среднее положение. Определить его можно по размерам — ( 87±0,25 ) мм от оси шестерни до торца рейки. Применив специальное приспособление нагрузим узел до силы Р=500±20 Н (51±2 кгс). Расстояние от оси шестерни должно составлять – 84 мм .

Максимально допустимое перемещение рейки «Х», замеренное через относительное перемещение нажимного пуансона 1 не должно превышать 0,12 мм. После сборки момент вращения шестерни в области хода рейки должен быть в пределах 50–200 Н·см (5,1–20,4 кгс·см) при скорости вращения 30 мин-1 .

Схема проверки рулевой рейки

Причины выхода из строя

Когда разобран вопрос регулировки рейки, можно рассмотреть причины ее выхода из строя:

  • Износ. Каждый механизм автомобиля имеет свой ресурс хода.
  • В связи с неровными дорогами давление на рейку значительно увеличено.
  • Недопустимое ускорение при крайнем положении колес .
  • Механические повреждения вызванные в процессе эксплуатации.

Симптомы поломки

Диагностика стуков в рейке показала, что втулка расшаталась.

Как же на самом деле определить, что рейка уже на грани. Для этого существуют прямые и косвенные показатели. Итак, рассмотрим, основные из них:

  • Стук – это первый показатель того, что рейку необходимо отремонтировать или заменить.
  • Закусывание рул я, при повороте в одну из сторон.
  • Люфт рулевого управления вправо или влево.
  • Вибрация при поездке по ровной дороге.
  • Нарушен угол развала-схождения.

Когда наступает время замены рейки

Поскольку, рулевое управление участвует в управлении автомобилем, и прямо отвечает за безопасность, не только находящихся в самой машине, но из вне пешеходов, рекомендуется вовремя проводить диагностику и ремонт данного узла.

Итак, есть несколько вариантов устранения неисправностей рулевой рейки ВАЗ-2114:

  • Регулировка (выявляется при поточной диагностике).
  • Ремонт (возможный дешевый вариант восстановления узла).
  • Замена (когда отремонтировать узел не возможно или не целесообразно).

Проверка наличия смазки на зубьях рулей рейки. Если смазка будет отсутствовать то зубья сорвёт.

При ресурсе более 100 тыс. км пробега без ремонта, то обычно рекомендуется заменить узел. поскольку, как показывает практика, ремонтные комплекты не спасают ситуацию, и через 5-10 тыс. км рейка опять застучит, или потечет.

Проверку рулевой рейки ВАЗ-2114 необходимо проводить регулярно. Рекомендуется делать эту операцию с поточным техническим обслуживанием.

Если автолюбитель не в состоянии определить неисправность, то стоит не скупиться и обратиться в автосервис, ведь от этого зависит не только жизнь водителя, но и окружающих.

Автолюбитель со стажем. Имею автомобильное образование, а именно: механик по ремонту двигателей. В начале карьеры была ВАЗ-2107, потом, БМВ 5-серии, Тойота Супра и праворульный МАРК-2. Сейчас в семье 2 автомобиля: Пежо 407 и Додж Челленджер 2016. Каждый автомобиль изучаю от «А» до «Я». Имею богатый опыт и стараюсь каждый ремонтировать своими руками.

Как заменить рулевую рейку ВАЗ 2115 своими силами

Самостоятельная замена рулевой рейки ВАЗ 2115 — пошаговая инструкция

Производительность автомобиля, как и любого другого механизма, зависит от хорошей работы узлов и деталей. Неполадки в работе рулевой рейки особенно опасны, так как могут привести к роковым ситуациям. Заменять рулевую рейку нужно, если при повороте рулевого колеса доносится хруст или стук. Иногда ситуацию может исправить подтяжка болтов, гаек и установка новых сальников. Если проблема после этого не устранена, требуется замена рулевой рейки. Иногда после того, как гайки подтянуты, вращение руля затруднено либо вообще заклинивает.

Стоит ознакомиться:

Необходимые инструменты:

  • съемник для рулевых тяг;
  • шестигранник на «17»;
  • проникающая жидкость WD-40;
  • комплект накидных и рожковых ключей;
  • литол;
  • новая рулевая рейка ВАЗ 2115;
  • наконечники Kroner (на свое усмотрение).

Самостоятельная замена рулевой рейки ВАЗ 2115 — пошаговая инструкция

Замена рулевой рейки ВАЗ 2115 своими руками

Самостоятельная замена рулевой рейки ВАЗ 2115 — пошаговая инструкция

  1. Пока ТС находится на земле, снять болты крепления колеса.
  2. Поддомкратить автомобиль, вывесить колеса.
  3. Демонтировать колеса, обработать гайки жидкостью WD-40.

Самостоятельная замена рулевой рейки ВАЗ 2115 — пошаговая инструкция

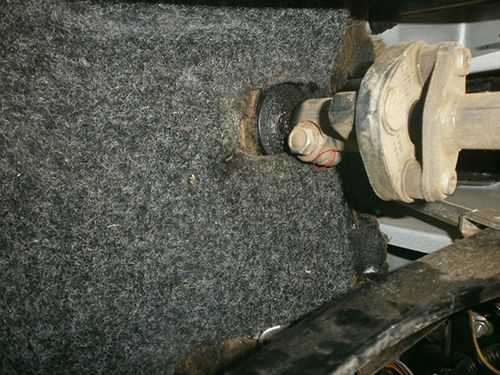

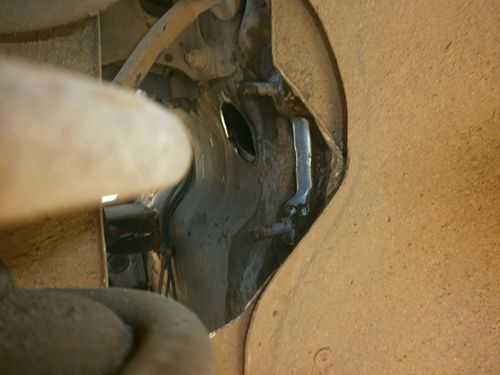

  1. Внутри салона открутить стопорный болт рулевого кардана.

Самостоятельная замена рулевой рейки ВАЗ 2115 — пошаговая инструкция

  1. Под капотом открутить абсорбер, обеспечив доступ к рулевой рейке.

Самостоятельная замена рулевой рейки ВАЗ 2115 — пошаговая инструкция

Самостоятельная замена рулевой рейки ВАЗ 2115 — пошаговая инструкция

Расшплинтовать гайку наконечника, выбить наконечник стойки (важно не бить по резьбе)

Самостоятельная замена рулевой рейки ВАЗ 2115 — пошаговая инструкция

Также ознакомьтесь

  1. Если съемника рулевых тяг при себе нет, можно использовать молоток и мощную монтажку.

О снятии и замене наконечника рулевой тяги можно прочесть в этой статье

Самостоятельная замена рулевой рейки ВАЗ 2115 — пошаговая инструкция

  1. Выкрутить гайки, которые фиксируют рулевую рейку.

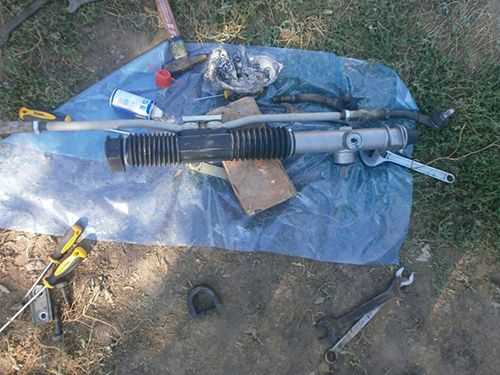

  2. Извлечь рейку справа.

Самостоятельная замена рулевой рейки ВАЗ 2115 — пошаговая инструкция

Самостоятельная замена рулевой рейки ВАЗ 2115 — пошаговая инструкция

Самостоятельная замена рулевой рейки ВАЗ 2115 — пошаговая инструкция

  1. Снять рейку со шлицов. Обычно это не вызывает сложностей.
  2. После снятия рейки с наконечниками, выкрутить наконечники, посчитать количество винтов. Благодаря этому после замены получится комфортнее добраться до станции техобслуживания.
  3. На новой рейке открыть боковые заглушки. Заполнить отверстия литолом.

Самостоятельная замена рулевой рейки ВАЗ 2115 — пошаговая инструкция

Самостоятельная замена рулевой рейки ВАЗ 2115 — пошаговая инструкция

Самостоятельная замена рулевой рейки ВАЗ 2115 — пошаговая инструкция

В момент прикручивания наконечников важно не перепутать стороны, потому что левый отличается от правого. Для установки новой рейки нужна будет чья-то помощь

Вернуть рейку обратно, наживить крепления справа. Напарник должен оказать помощь при попадании в шлицы рулевого карданчика. Для разжима хомута вбить в него зубило. После этого шлицы войдут проще.

Стоит ознакомиться:

  1. На рейке есть специальная проточка, в которой должен быть установлен стопорный болт.

Сборку выполнить в обратной последовательности. После того, как рулевая рейка ВАЗ 2115 заменена, сделать регулировку развал/схождения.

Рекомендуем почитать

  • Как своими руками заменить ШРУС ВАЗ 2108

    Если в передней части автомобиля (в районе колес) при движении по неровной поверхности или на поворотах появляется стук или хруст, возможно, требуется …

Основные неисправности рулевой рейки на Ваз 2115

Давайте выделим основные признаки неисправности и их возможные причины:

  1. Вращение рулевого колеса дается слишком туго, появляются лишние звуки в виде свиста. Возможная причина-утечка жидкости ГУР и ее снижение к минимальной отметке, истирание роторной пары.
  2. Вращение рулевого колеса дается туго, но после набора скорости ситуация нормализуется. Одновременно с этим появляется неприятный «зудящий» шум. Основная причина – появление задиров на роторной части и привалочной поверхности.
  3. Поворачивать руль тяжело только влево или вправо и при условии низкой температуры ГУР (ниже 25-30 градусов Цельсия). Как только жидкость прогревается до 55-60 градусов, шум пропадает.
  4. Поворот руля водителем не совпадает с реальным углом разворота передних колес авто. При появлении такой проблемы машина перестает быть управляемой, ее бросает на поворотах.
  5. Возникает сильная вибрация рулевого колеса при движении по плохой дороге. Если же повернуть руль в одну или другую сторону, то звук может пропасть.
  6. Потекла рулевая рейка. В этом случае жидкость гидроусилителя появляется на пыльниках. При этом течь будет заметна по снижению уровня в бачке ГУР. Если ничего не делать, то возможен выход из строя сальников вала, его повышенный износ или появление ржавчины.
  7. Руль отказывается возвращаться в первоначальное положение или же это происходит, но очень туго. Причина такой проблемы — в деформации вала или картера рейки.

Но это еще не все

Вы должны обращать внимание на неисправности самого гидроусилителя руля

Здесь признаки проблем рулевой рейки могут быть следующими:

  • Повышенная пенистость жидкости ГУР. Это просто диагностировать – достаточно заглянуть в бачок;
  • появляются лишние шумы при повороте рулевого колеса и работе ГУР;
  • на холостых оборотах ГУ не работает вовсе. При увеличении оборотов рулевое колесо поворачивать проще;
  • пропадает усилие при повороте руля в обе из сторон. Как правило, причина такой проблемы – разрушение резинового кольца.

Ремонт рейки руля

Автомобиль фиксируется от непредвиденного перемещения установкой упоров под задние колеса. Затянуть ручник, заблокировать руль.

Итак:

Снимаются передние колеса.
Используя съемник, вытаскиваются пальцы из стоек рычагов, предварительно открутив гайки наконечников.
После установки съемника до упора закручивается винт. В напряженном состоянии ключа выбивается молотком палец из рычага.
Откручиваются гайки крепления скоб рейки. Отворачивается изнутри салона болт на рулевом валу.
Выполнив все предварительные операции осторожно, чтобы не повредить шлицы, применяя колебательные движения, отсоединяется хвостовик шестерни от рулевого вала.
Весь узел вытаскивается через правое отверстие в корпусе автомобиля.

Рулевой   механизм   с   рулевыми   тягами

Далее выполняется непосредственно ремонт рулевой рейки  ваз 2115:

  • Конструкция зажимается в тиски. Специальной щеткой, тряпочкой смоченной в уайтспирите чистятся все поверхности изделия.
  • Снимаются рулевые тяги. Для этого откручиваются болты на крепящей их скобе, после отгиба «усиков» стопорной пластины, ключом «на 22».
  • Извлекаются стопорная и соединяющая тяги пластины.
  • Удаляются рулевые тяги.
  • С правой стороны снимаются с картера рулевого устройства опора и стопорное кольцо.
  • Срезаются хомуты, с помощью которых крепится защитный чехол. Детали одноразовые выполнены из пластмассы.
  • Снимается защитный чехол.
  • С левой стороны устройства снимаются опора и колпачок для защиты.
  • Ключом «на 17» с восьмигранной головкой откручивается гайка упора рейки, деталь вынимается, извлекается пружина и фиксирующее кольцо.

Извлечение   гайки,   пружины   и   фиксирующего   кольца

Выбивается из гнезда упор рейки. Для этого картер ударяется о деревянную подставку.Для уплотнения в проточке упора монтируется резиновое кольцо.

  • Снимается уплотнитель.
  • Снимается пыльник шестерни, который достаточно поддеть его отверткой.
  • Снимается стопорная шайба.
  • Специальным ключом «на 24» с восьмигранной головкой отворачивается гайка, которая крепит подшипник шестерни.
  • Снимается гайка с вала.
  • Ключом «на 14» удаляется из картера вместе с подшипником шестерня.

Извлечение   из   картера   шестерни   с   подшипником

  • Вынимается рейка.
  • Вынимается втулка. Для этого отверткой поддевается опорная втулка, ее выступы должны зайти в картерные отверстия и деталь свободно извлекается.

Извлечение   опорной   втулки

  • Устанавливается новая втулка. Для этого на нее надеваются новые демпфирующие резиновые кольца таким образом, чтобы против разрезов втулки располагались тонкие части кольца.Выступы втулки должны свободно войти в отверстия картера.
  • По краям втулки резиновые кольца разрезаются и отрезанные части удаляются.
  • С вала шестерни снимается фиксирующее кольцо.
  • С помощью двухзахватного съемника спрессовывается шариковый подшипник.

Снятие   шарикового   подшипника

Выпрессовка игольчатого подшипника выполняется с применением специального съемника. Если его нет: сверлятся в торце картера два отверстия диаметром два миллиметра, для выхода игольчатого подшипника на кольцо.
Через него из картера  выбивается подшипник.

Выпрессовка   игольчатого   подшипника

Полость картера конструкции промывается. Отрезком трубы запрессовывается  игольчатый подшипник.
После этого отверстие заделывается препаратами подобными «холодной сварки».Смазкой ФИОЛ-1 обильно смазываются подшипники, шестерня приводная и зубья  на рейке.

Смазка УНИОЛ-1 закладывается в полость, которая находится над гайкой  удерживающей подшипник приводной шестерни. Узел рулевой рейки собирается в  обратной последовательности.
Крепится защитный чехол и фиксируется хомутами.Упор рейки и гайка выставляются таким образом, чтобы между ними был зазор 0,12  миллиметра.
После регулировки зазора рейки, гайка упора накернивается, для предотвращения раскручивания.

Какую рулевую рейку выбрать?

Далеко не всегда оригинальная запчасть (конкретно в ситуации с ВАЗ) отличается высоким качеством. Перечислим три варианта на выбор:

  1. LADA Деталь. Оригинальный производитель запчастей и комплектующих на Ладу предлагает деталь в диапазоне цен от 4500 до 6000 рублей.
  2. SS-20. Изделия от этого производителя устанавливаются с доработанными частями подвески. Отличаются высоким качеством и долговечностью. Стоимость довольно высока – от 10000 рублей за механизм на 2114.
  3. Для желающих сэкономить есть производитель Фенокс. Цена рейки от этого Фенокс – 2000-4000 рублей. Качество довольно низкое, поэтому не стоит надеяться на долгий срок службы.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
