Снимаем выпускной коллектор на 8-ми клапанной ВАЗ-2114 для замены

Как Снять Коллектор На Ваз 2114

в качестве снять выпускной коллектор

Многие автовладельцы ВАЗа ремонтируют и обслуживают свои автомобили без посторонней помощи. Одной из самых распространенных проблем при работе автомобиля в замедленном режиме является сгорание прокладки между выпускным коллектором и головкой цилиндров, блокировка катализатора, отложение продуктов сгорания на стенках выхлопной системы. Все эти препятствия отрицательно влияют на удаление выхлопных газов из камеры сгорания. Удаление газов из камеры сгорания является основным моментом, их возврат в камеру снижает качество консистенции топливо-воздух, а значит, будет происходить снижение мощности транспортного средства. Кроме того, при сжигании прокладок горючие газы попадают в моторный отсек, что может привести к пожару в моторном отсеке. Звук во время такой работы будет довольно громким и раздражающим для окружающих.

Устранение всех вышеперечисленных дефектов будет связано с анализом выхлопной системы. Как снять выпускной коллектор и можно ли это сделать в гараже, не обращаясь в сервисную службу, представляет интерес для многих владельцев ВАЗ Приора, которые не сталкивались с такой работой.

замена выхлопной коллектор Своими руками он потребует снятия дополнительных деталей, после чего можно будет добраться до крепежных деталей выхлопной системы. Если ремонтные работы не связаны с прокладками горелки, их все равно следует заменить.

инструменты

Для работы вам понадобится следующий инструмент:

  • гаечный ключ на 8, 10, 13
  • самая глубокая голова в 13 лет.
  • кардан и удлинитель для головы.
  • трещотка.
  • шлицевая отвертка.
  • жидкий WD.

Снятие выпускного коллектора следует проводить на охлаждаемом двигателе, чтобы избежать ожогов. Автомобиль должен быть расположен над ямой, чтобы обеспечить доступ к моторному отсеку снизу. В целях безопасности снимите клемму аккумулятора.

Отсоединить воздуховод

Снятие ВАЗа с катализатора 2114.15.15.13

Хотите узнать больше о смене ресивера Lada Kalina? А также поинтересовался, что это за инструмент.

Снять выпускной коллектор сверху проще. Чтобы сделать это, удалите узлы и части, которые препятствуют тому, чтобы это было свободно доступно:

  1. Мотор защищает экран сверху. Чтобы удалить его, сначала нажмите на замок провода, который подтягивает их к продувочному клапану канистры. С помощью отвертки клапан соединяется со шлангами и отводится в сторону. Масляная крышка откручена. Скользящая крышка вытягивается из защелок.
  2. Отключить воздушное сопло. Его можно легко снять, открутив зажимы и отсоединив шланг вентиляции картера.
  3. Отсоединить глушитель от коллектора. Эта работа должна выполняться под транспортным средством. Края пластин согнуты отверткой для доступа к гайкам крепления трубы. С 13 удлинительными головками откручиваются три гайки. Коллектор теплового экрана снят. Нижняя гайка зажима, соединяющая основную и вспомогательную трубы глушителя, ослаблена, а верхняя полностью отвинчена. Зажим полностью удален, а вспомогательный и главный глушители отключены. Обязательно снимите резиновое уплотнение. Фланец глушителя и прокладка снимаются со шпилек коллектора.
  4. Отсоединить модуль зажигания. Используйте гаечный ключ, чтобы открутить гайки, которыми крепится модуль. Перед снятием модуля отсоедините высоковольтные провода и провода.
  5. Отсоедините провода от датчика концентрации кислорода и датчика управления. Нажмите на держатели проводов антенны и отсоедините провода от теплового экрана рулевого экрана.
  6. Снять узел дроссельной заслонки. Для этого потребуются заглушки для подключения шлангов, из которых может вытекать охлаждающая жидкость. Зажимаем датчик положения дроссельной заслонки и фиксаторы холостого хода. Мы ослабляем хомуты на шлангах, которые идут в узел дроссельной заслонки, и снимаем их. Отсоедините трос дроссельной заслонки и отсоедините два болта, которые крепят узел к шпилькам впускного коллектора.
  7. Снимите впускной коллектор. Для этого выключите форсунки. Отключите передние и задние кронштейны. Ослабьте хомуты картера и отсоедините шланги. Откручиваем масляную указку крепления скобы и снимаем ее. Удалить гайки и крепежные болты впускной коллектор и снимите его.
  8. Снимите тепловой экран рулевого механизма, предварительно открутив три гайки.
  9. Снимите выпускной коллектор. Сначала отсоедините кронштейн впускной трубы водяного насоса, отвинтив две крепежные гайки. Поверните болты к кронштейну, чтобы закрепить его. Откручиваем восемь гаек крепления коллектора к головке блок цилиндров. Коллектор удаляется путем снятия шпилек.

Функции выпускного коллектора

Он состоит из нескольких, переходящих в одну, труб, но имеет несхожие крепления и конфигурации у разных двигателей. Для производства ВК используют высокоуглеродистый чугун, нержавеющую сталь и титан, иногда покрывая керамикой/хромом.

Задача «паука» (так именуют выпускной коллектор в РФ) – передать на приемную трубу продукты сгорания, собранные со всех цилиндров. Газы из ВК поступают к катализатору либо напрямую в выхлопную трубу и далее на глушитель. Выпускной коллектор крепят к двигателю, а точнее к головке блока цилиндров (ГБЦ), уплотняя стык с помощью специального элемента.

Выпускной коллектор

Теперь поговорим о выпускном коллекторе. Коллектор предназначен для сборки газов, которые образовались после сгорания топлива. Газы выходят через выпускные отверстия или окна в блоке цилиндров и имеют очень высокую температуру. После выхода из коллектора они движутся по направлению к нейтрализатору или катализатору, а затем в глушитель через резонатор. Затем продукты горения выпускаются в атмосферу.

Для более комфортной езды, для эффективной работы мотора нужно максимально снизить сопротивление газам на выходе и снизить шум при этом. Газы, которые поступают в коллектор ВАЗ, могут быть самой различной температуры. Она напрямую зависит от того, в каком режиме работает мотор.

Именно поэтому коллектор ВАЗ должен иметь возможность работать так, чтобы продукты горения могли поступать в него как при холостом ходе мотора, так и при работе двигателя на максимальных ресурсах мощности. Когда силовой агрегат работает на предельной мощности, выпускной коллектор может нагреваться до запредельных температур и накаляться буквально докрасна.


Снятие впускной трубы и выпускного коллектора: 1 – датчик контрольной лампы давления масла; 2 – впускная труба; 3 – заборник теплого воздуха; 4 – кронштейн подводящей трубы насоса охлаждающей жидкости; 5 – выпускной коллектор; 6 – прокладка

Эта деталь подвержена расширению вследствие высоких температур. Чтобы снизить влияние горячих газов и облегчить продуктам сгорания топлива возможность проходить в выхлопную систему, коллектор ВАЗ изнутри снабжен специальными рассекателями и отражателями. Сегодня для использования в моторах семейства ВАЗ применяют два вида этих устройств.

Один колектор расположен обычно над, а другой под свечами зажигания. Чтобы максимально сберечь свечи от воздействия высоких температур, инженеры применили здесь специальные отражатели тепла, изготовленные методом штамповки. Такие детали свободно выдерживают температуру до 900 °С. Именно до таких температур может нагреваться выпускной коллектор.

В режиме холостой работы мотора коллектор практически не нагревается. Изготавливают эту деталь методом литья, материалом служит чугун. После процесса отливки изделие проходит обжиг, а затем отпуск тех участков, которые проходили закалку.

Замена выпускного коллектора и прокладки на ВАЗ 2114

Выпускной коллектор – узел, который отвечает за качества езды, без которых комфорт невозможен. Это тишина и отсутствие запаха выхлопа под капотом, который может затягивать в салон через отверстие салонного фильтра. Устранение негерметичности выхлопного коллектора ВАЗ 2114 – ремонт необходимый. К счастью, срочным он не бывает, можно подготовиться заранее и выбрать удобный момент.

Выпускной коллектор на ВАЗ 2114

Причины неисправностей

Ключевой фактор, являющийся причиной 90% неисправностей выпускного коллектора на автомобилях ВАЗ 2114 – высокая температура и не самые качественные материалы, из которых изготавливаются детали. В процессе эксплуатации сталь многократно нагревается и остывает, что приводит к появлению трещин на корпусе. Это частотное явление для автомобилей ВАЗ старше 7-8 лет.

Автосервисы предлагают услуги заваривания трещин аргонной сваркой. Однако, по ряду причин для авто старше 7 лет это занятие бесполезно.

1) Только снять и поставить выпускной коллектор обойдется примерно в 2,5 тысяч рублей. С учетом работы сварщика и прочих действий стоимость ремонта может составить 4-5 тысяч рублей. Если делать работу самостоятельно, покупка новой детали обойдется дешевле.

2) Сварка, даже аргонная, нарушает структуру «уставшего» металла. Вареная деталь редко служит дольше года, после чего появляются новые дырки. Чем старше авто – тем быстрее проблема возвращается, и коллектор снова приходится снимать.

Если автомобиль старше 8 лет и возникают проблемы с трещинами в коллекторе, деталь лучше снять и поменять на новую.

Признаки неисправностей

Прокладка выпускного коллектора

Один из главных признаков негерметичности в системе –«спортивный» рычащий звук при наборе оборотов двигателя. Это может быть симптомом разных неисправностей выхлопной системы. Для проверки лучше взять помощника и отправиться в гараж с ямой или на эстакаду. Чаще всего на глаз можно определить, кроется проблема в глушителе, резонаторе или выпуске.

Износ прокладки может проявляться во время завода. Откройте капот и заведите автомобиль – белый или сероватый дымок, поднимающийся со стороны коллектора во время прогрева, свидетельствует о негерметичности по этой причине. С этой проблемой владельцы автомобилей ВАЗ обычно сталкиваются раз в 3-4 года. При использовании некачественных запчастей и раньше. Выходом может стать изготовление стальной прокладки на заказ. Она может прослужить столько же, сколько коллектор целиком.

Сервисные специалисты, привлекая клиентов, любят рассказывать страшные истории о взрыве выхлопного коллектора на автомобилях ВАЗ 2114 из-за трещин. В действительности это не более чем миф. Но реальные проблемы не менее серьезны, поэтому откладывать ремонт в далекий ящик не стоит.

1) В выхлопном коллекторе установлен лямбда-зонд, влияющий на работу системы впрыска. Сильный подсос воздуха нарушает массовое содержание кислорода в выхлопе, лямбда неправильно корректирует качество смеси, вызывая троение, неровный холостой ход, потерю мощности, «черные» свечи.

2) Еще одна функция – вентиляция картера. Нарушение циркуляции воздуха вызывает нарушения в работе газораспределительного механизма, повышенный износ клапанов, образование нагара на поршнях и прочие «радости».

Как найти место подсоса

Существует 3 основных метода, при помощи которых можно найти негерметичный участок:

  • с помощью контроля разрежения воздуха в магистрали;
  • с помощью дымогенератора;
  • с помощью летучей горючей жидкости.

Первый способ мы опустим, поскольку он требует специальной аппаратуры, которая имеется далеко не на всех станциях технического обслуживания. А вот второй способ заслуживает большого внимания, поскольку он достаточно прост в реализации и одновременно — очень точен. Для него понадобятся компрессор, продувочный пистолет и сигареты (последние будут служить источником дыма).

Перед тем, как проверить подсос воздуха ваз 2114, понадобится собрать всю установку, а именно — подсоединить пистолет к ресиверу компрессора, а в носик пистолета вставить сигарету. После этого нагнетается давление порядка 0,8 атмосфер и дым при помощи пистолета направляется в коллектор.

Сам дым, создаваемый такой установкой, довольно густой, и быстро заполняет всю систему. Все, что остается автомобилисту — это внимательно следить за местом выхода дыма, а после его обнаружения — провести ремонтные работы.

Если предложенный способ с применением генератора дыма не подходит (к примеру, нет в наличии компрессора), то проверку можно выполнить и при помощи летучих горючих жидкостей, упакованных в баллончики под давлением. В качестве них можно применять этиловый эфир (правда, в чистом виде его сейчас практически не достать), средство для зимнего запуска дизелей (основным компонентом которого является все тот же эфир), а также специальные чистящие средства на основе углеводородов.

Для того, чтобы найти место подсоса, нужно завести мотор автомобиля и на холостом ходу начать опрыскивать все возможные узлы, стыки, заглушки и шланги, которые относятся к коллектору и могут быть причиной проникновения воздуха.

Делать это нужно с паузами — после опрыскивания одного места стоит подождать нескольку секунд. Если вы заметили, что обороты двигателя после процедуры резко возросли, то обнаруженное место следует густо опрыскать еще раз. Если после этого обороты вновь быстро пойдут вверх, значит место подсоса успешно найдено.

Как снять выпускной коллектор на ВАЗ-2114 8 клапанов инжектор

Решил я значит решить проблему со звуком, который был в предыдущем посте. Заехал на станцию, человек послушал, сказал нужно менять прокладку коллектора, звук есть, и это из за него “цокот”, я спросил, во сколько выйдет замена прокладки? Мне ответили что цена будет 3800-4500, тут я немного осел, ранее 2800-3500 за прокладку штанов, а тут 4000 за коллектор. Ладно, понял, поехал в магазин, взял прокладку, цена ей оказалась 170 рублей, оригинальная, я думал будет дороже, ну да ладно. Выбрал день и поехал в гараж, посмотрел какие-то видео на тему того, как менять прокладку эту, но везде пишут мол не нужно ее менять самому, очень опасно и т.п. Руки растут прямо, поэтому сделаю сам. Но к сожалению подробного образца для новичков с фотографиями я не нашел, поэтому решил сделать, потому что мало ли, кому-то будет полезно.Начнем:

Внимание, сразу предупрежу, когда вы будете откручивать коллектора, не в коем случае не допустите того, чтобы у вас упала гайки или шайба, неважно что, в отверстия впуска и выпуска!

1. Откручиваем массу на АКБ. 2.

Откручиваем пробку на бочке антифриза. 3. Снимаем систему воздухоподачи.

4. Снимаем с дросселя патрубки с антифризом. 5.

Снимаем “газульку”, так же снимаем ее крепление. 6. Снимаем с датчиков на дросселе фишки.

7. Снимаем дроссель головкой на 13, две гайки. 8.

Снимаем с рессивера оставшиеся патрубки. 9. Снимаем рессивер головкой на 13 и коротким воротком.

10. Откручиваем подачу и обратку топлива двумя ключами на 17. 11.

Откручиваем крепление топливной рампы, 2 болта 6-гранником на 5 и рычагов в видео торцового ключа. 12. Снимаем рампу.

13. Снимаем фишку с датчика. 14.

Откручиваем гайки крепление впускного коллектора головкой на 13 и коротким воротком. (могут откручиваться вместе со шпильками, это не страшно)15. Откручиваем боковые крепления впускного рессивера сверху, и снизу просто ослабляем болты.

16. Откручиваем крепление выпускного коллектора. 17.

Отодвигаем коллектор в сторону, чтобы не мешал. 18. Хорошо зачищаем поверхности впускного и выпускного коллектора, а так же плоскость на двигателе.

19. Далее устанавливаем все в обратной последовательности. Советую все болты и гайки от разных элементов складывать отдельно, чтобы потом не запутаться.

После того как все было собрано, полагаю из каналов охлаждающей жидкости, ее немного ушло в выпускной коллектор, потому что машина дымила как паровоз, и завелась не как обычно с 1 раза, а с 3, чему я очень удивился, но после того как машина поработала 15 минут, все встало на место. По итогу проехав, звук пропал, значит человек на СТО был прав. И радости нет предела, так же двигатель стал работать еще ровней.

Ушло на все провсе 4. 5 часа, при том что делал без остановки.

Думаю кому-то будет полезно, спасибо за внимание. Полный размерОткручиваем землю

Полный размерОткручиваем землю

Полный размерНус, начнем все поочередно

Полный размерСоблюдаем все что на картинке

Полный размерСупер-ключ для откручивания рампы

Полный размерТам находится 2 гайки, которые крепят впускной и выпускной коллектор, нащупать их очень просто, достаточно взять головку на 13 и вороток не длинный

Замена коврового покрытия пола на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать! За много лет езды на автомобиле, к сожалению большинство деталей со временем изнашиваются, и поэтому их требуется заменять время от времени. Сегодня же мы с вами разберем такой процесс, как замена коврового покрытия пола на новый, а так же в дополнение подробно опишем процедуру снятия шумоизоляционного материала. Все операции будут производится на автомобилях «Самарского» семейства.

Примечание! Для замены коврового покрытия пола и снятия шумоизоляционного материала, вам понадобится: различные виды отвёрток, удлинитель с накидной головкой, а так же вороток и тонкие плоскогубцы!

Как заменить ковровое покрытие пола и снять шумоизоляционный материал на ВАЗ 2108-ВАЗ 21099?

Снятие: 1) Сперва вам нужно будет снять переднее сиденье совместно с салазками которые на нём установлены. (Как снять сиденье и салазки, см. в статье: «Замена передних сидений»)

2) Затем вам нужно будет снять облицовку тоннеля пола. (Как снять облицовку, читайте в статье под названием: «Замена облицовки пола»)

3) Далее при помощи отвертки с обоих сторон подденьте декоративные заглушки, закрывающие болты нижнего крепления кронштейна ремня безопасности.

4) После того как декоративные заглушки будут сняты, отверните с каждой стороны по два болта нижнего крепления кронштейна ремня безопасности.

5) Затем снимите с обоих сторон кронштейны ремня безопасности, вынув для этого их вместе с открученными болтами которые их крепят.

Примечание! На болтах находится металлическая втулка, поэтому будьте осторожны не потеряйте её!

6) Следом отверните два винта которые крепят среднюю накладку к стойки, и после чего снимите накладку.

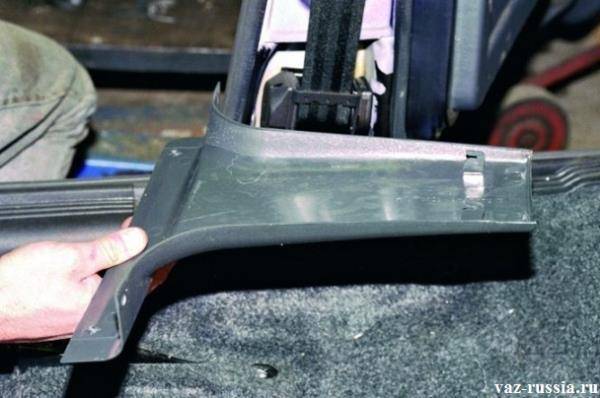

7) Теперь переберитесь к боковым передним дверям, и вследствие чего с каждой стороны отверните по три винта крепления верхних накладок порога.

Примечание! После того как винты крепления накладок будут отвернуты, снимите их с автомобиля!

Примечание! Когда крепящие винты нижних накладок будут отвернуты, рукой снимите их с автомобиля!

9) Далее переберитесь к задним дверям автомобиля и после чего отверткой с каждой стороны выверните по три винта, которые крепят нижние накладки порогов задних дверей.

Примечание! Когда винты будут вывернуты, снимите накладки!

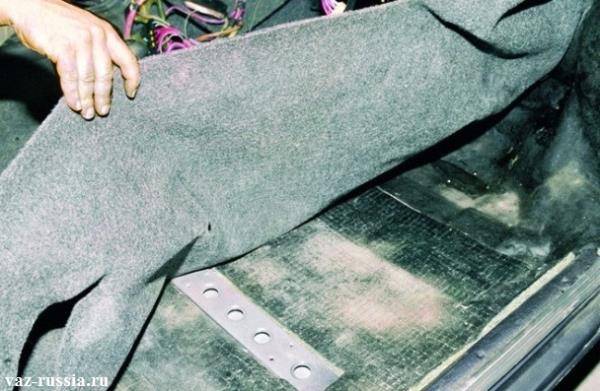

10) И в завершение с любой стороны рукой подцепите ковровое покрытие пола, и тем самым снимите его.

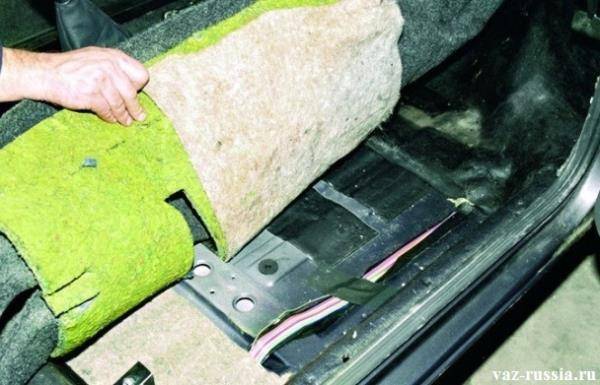

Примечание! Сразу же под ковровым покрытием пола, располагается шумоизоляционный материал, если вам будет необходимо то в таком случае снимите его!

Установка: • Установка нового коврового покрытия пола производится в обратном порядке снятию, но при установке вы обязательно должны знать небольшие нюансы о которых мы расскажем ниже:

1) Во-первых при установке шумоизоляционного материала, обязательно проверьте его на влажность. В том случае если материал окажется влажным, просушите его.

2) Начинать установку накладок порогов, нужно сперва с нижних накладок а уже после их установки, нужно переходить к установки верхних и средних накладок.

3) И в завершение отметим, то что сильно затягивать винты крепления накладок не нужно, потому что из-за этого они могут поломаться.

Vaz-Russia.ru

Необходимый инструмент для замены

Прежде чем приступить непосредственно к процессу, необходимо определиться с необходимым инструментарием. Итак, что же понадобится: трещотка и головки на 17, 19; отвертки с плоским и крестообразным наконечниками; набор ключей и непосредственно сама прокладка.

Теперь, когда все подготовлено, можно приступать непосредственно к работе. Для того, чтобы коллектор снялся без особых проблем и заржавевшие болты не создали хлопоты, перед выполнением операций необходимо всё смазать WD-40. Желательно сделать это несколько раз. Перед тем, как выполнить операцию, необходимо ещё раз подумать, всё взвесить и рассчитать свои силы.

Если, всё-же автолюбитель решился, то рассмотрим, пошаговую инструкцию по замене прокладки:

  1. Снимаем «клемму-минус» с . Снимаем клемму с АКБ
  2. Демонтируем трос акселератора.
  3. Проводим демонтаж топливных трубок. Точнее, их необходимо отсоединить и отвести в сторону. Снимаем топливные трубки указанные на фото
  4. Отключаем разъем датчика положения дроссельной заслонки. Проводим отключение ДПДЗ
  5. Отключаем разъем проводов . Отключаем датчик РХХ
  6. Открутить патрубки вентиляции картерных газов, усилителя тормозов. Откручиваем патрубки указанные на фото
  7. Проводим демонтаж ресивера. Демонтируем ресивер
  8. Снимаем провода блока управления впрыском (форсунками).
  9. Демонтируем топливную рампу без . Снимаем топливную рампу
  10. Снимаем термоэкран с коллектора. Снимаем теплоэкран
  11. Отсоединяем приемную трубу. Демонтируем приемную трубу
  12. Снимаем впускной коллектор. Снимаем впускной коллектор
  13. Открутив гайки крепления, демонтируем выпускной коллектор. Выкручиваем крепежные гайки и снимаем выпускной коллектор
  14. Проводим замену прокладки.

    Проводим замену прокладки

  15. Сборку проводим в обратном порядке.

Как видно, и выпускного коллектора проходят одновременно и по-большому счету – это является одним прокладочным материалом.

Выбор детали

21083-1008081

– оригинальный каталожный номер прокладки для впускного и выпускного коллектора. Она состоит с двух частей или на более новых моделях с одной. Производится данная деталь на заводе АвтоВАЗ. Средняя стоимость составляет 250 рублей за штуку (если их две) или 450 рублей (за цельную).

Кроме того, что существует оригинальная деталь, также можно найти ряд аналогов, которые рекомендованы к установке. Рассмотрим, какие именно прокладки можно установить под коллекторы ВАЗ-2114:

  • Trialli GZ 102 0013 – известный российский производитель, который выпускает широкий ряд аналоговых деталей для автомобилей отечественного производства. Стоимость прокладки составляет 200 рублей шт.
  • AJUSA 13065200 – еще один отечественный производитель, который завоевал потребителей качеством исполнения продукции. Стоимость изделия составляет 450 рублей.
  • Украинская также производит и совершает поставки данной прокладки. Но, если разобраться, то качество изделия оставляет желать лучшего, поскольку ресурс рассчитан только на 20 000 км.

Когда, все процессы рассмотрены, можно перейти непосредственно к определению причин выхода из строя прокладки коллектора. Итак, рассмотрим, основные из них:

Износ

В процессе эксплуатации, автомобиля выделяет горячие газы, которые разрушают поверхность прокладки, вследствие чего она может порваться или расслоиться.
Поскольку прокладка одна на впускной и выпускной коллектор, бензин, поступающий через первый канал, может попадать на прокладку, что также влияет на целостность и структуру материала, с которого она изготовлена.
Качество детали, не всегда высокая, даже оригинальной, поэтому при выборе на это стоит обратить особое внимание.. Для снятия коллектора выпуска на ВАЗ 2114 для Замены прокладки или детали полностью будет нужно последующий инструмент:

Для снятия коллектора выпуска на ВАЗ 2114 для Замены прокладки или детали полностью будет нужно последующий инструмент:

  • ключи рожковые и накидные на 8, 10, 13, 17;
  • ключ с головками на 17, 19;
  • отвертки, пассатижи.

Также лучше иметь у себя такие инструменты, как дремель, гайкорез либо гайкоруб. Обычно, крепеж на деталях системы выхлопа прикипает намертво.

За несколько дней до планируемого ремонта начните обрабатывать доступные гайки WD-40 или другой проникающей смазкой. Повторяйте операцию 2-3 раза. Это малость упростит задачку снятия коллектора.

Нередко появляется вопрос: стоит после снятия и Замены прокладки воспользоваться герметиком. Спецы считают, что если и мазать прокладку герметиком – то только высококачественным силиконовым. Нехороший герметик способен принести движку ВАЗ 2114 много бед: прогорая, он преобразуется в «катышки», которые затягивает в картер. Это составляет ненадобное загрязнение поршневой бухгалтерской системы.
