Подтягиваем правильно рулевую рейку на ВАЗ-2114 своими руками: советы и сам процесс

Как заменить рулевую рейку на ВАЗ 2113-ВАЗ 2115?

Снятие

1) В начале операции вам нужно будет вывесить оба передних колеса у автомобиля, для этой операции может понадобиться как один, так и два домкрата (Просто вместо одного домкрата, можно чурбаки так же использовать), после того как передняя часть будет вывешена, снимите с обоих сторон колёса у автомобиля.

2) Теперь нужно снять адсорбер если он у вас имеется, потому что он занимает достаточно много места и если его не снять, то просто доступа к рулевой рейки толком не будет.

3) Затем в самой центральной части рейки, отверните два болта которые ещё на схеме выше указаны цифрой 10 которые крепят рулевые тяги к рейки, но учтите тот факт то что данные болты ещё стопорными шайбами стопорятся которые вам и нужно будет отогнуть (Вы их сразу увидите), чтобы они не мешали откручиваю данных болтов крепления тяг к рейки.

4) Следом заберитесь в салон под то место где у вас установлены педали и там разыщите стопорный болт кардана (Указан красной стрелкой), если нужно будет отогните часть карпета (Карпет – это то чем покрыт пол автомобиля, раньше его не было, вместо него люди сами стили линолеум но это в старых автомобилях, в новых же используется карпет который и закрывает металлическую часть кузова) если он этот болт закрывать будет, но когда вы выкрутите болт, вставьте большую отвёртку, либо же зубило в паз который указан синей стрелкой и расширьте его чтобы рейка снялась с автомобиля.

5) Ну и в завершение операции отверните по две (С каждой стороны) гайки которые крепят рейку к кузову автомобиля, данные гайки её крепят в её самой крайней части, то есть в левой и соответственно в правой, а когда они у вас будут вывернуты, то вы можете потянув за рулевую рейку на себя (Вы этим её со шпилек снимите) снять её после этого с автомобиля.

6) Кой что ещё добавим, обычно новые рейки изначально продаются в сборе с рулевыми тягами, если и у вас эти тяги на рейки присутствуют (Данные тяги если вы не понимаете о чём идёт речь, показаны на схеме и указаны цифрами 11 и 6) то в таком случае вам придётся снять старые тяги с автомобиля (Просто инструкция направлена на снятие только самой рейки и поэтому на счёт снятия тяг мы в начале ничего не говорили), если вы не знаете как их снимать, то в таком случае изучите статью под названием: «Замена рулевых тяг на автомобилях ВАЗ 2109». (На марку ВАЗ 2109 особого внимания не обращайте, потому что автомобили семейства Самара и Самара 2 очень похожи между собой и поэтому тяги и там и там снимаются идентично)

Регулировка рулевой рейки

В её регулировки ничего сложного нет, самое главное знайте пару вещей, а именно если регулировка рейки ни к чему не приводит (То есть рейки после регулировки так же стучит, хотя стук должен будет пропасть или же в крайнем случае быть по меньше), тогда рейку рекомендуется либо же менять, либо же подвергать ремонту (О том как отремонтировать рейку, читайте в статье под названием: «Ремонт рулевой рейки на ВАЗ»), но а сейчас вернёмся к регулировки, вам понадобиться во-первых специальный ключ (В автомагазине скажите, что нужен ключ для регулировки рейки и если продавец окажется грамотный он вам его сразу же продаст), после того как вы им запасётесь, разыщите специальную гайку (Указана синей стрелкой на маленьком фото ниже, а местонахождение её указано красной стрелкой) и немного закрутите её, добейтесь чтобы стук либо вообще пропал (Если рейка ещё в приемлемом состоянии), либо он был но был не слишком сильный, в противном случае замените рейку на новую, либо же как уже сказали ранее, отремонтируйте её.

Регулировка рулевой рейки ВАЗ 2110 2114

Регулировка рулевой рейки ВАЗ 2110 2114 обычно требуется после длительной эксплуатации автомобиля по дорогам с плохим покрытием

Многие автомобилисты при этом обращают внимание на то, что, в процессе вождения, из-под автомобиля начинают раздаваться непонятные шумы в виде стуков или треска. В этом случае, лучше всего обратиться в ремонтный сервис, для того, чтобы квалифицированно установить причину неисправности

В подавляющем большинстве случаев, при таком “диагнозе” требуется ремонт, регулировка, а порой и полная замена рулевой рейки ВАЗ 2110 2114.

В любом транспортном средстве нет “вечных” механизмов, поэтому и требуется регулировка рулевой рейки ВАЗ 2110 2114. Самые явственные нарушения в ее работе проявляются при выполнении на автомобиле поворотов и прочих видов маневрирования. Для того, чтобы проверить техническое состояние рулевой рейки, нужно взяться за вал руля рукой в том месте, где он сочленяется с рейкой и пошатать его вверх-вниз. Если Вы услышите стук, рейку необходимо регулировать и заменив, предварительно, игольчатый подшипник. Если он целый, его, по меньшей мере, потребуется тщательно смазать.

Далее, дергая рукой за рулевые тяги необходимо определить люфт в рулевой рейке (шестерня, втулка) ВАЗ 2110 2114, которого наблюдаться не должно. Для устранения неисправности можно обратиться на СТО, а можно провести ремонт или регулировку самостоятельно, но для этого Вам, в первую очередь, потребуется запастись ремонтным комплектом. Данные комплекты бывают трех видов и их всегда можно найти в продаже на автомобильном рынке или в магазине.

К минимальному ремонтному комплекту рулевой рейки ВАЗ 2110 2114 относится набор специальных крепежей с шайбами, запасные втулки, изготовленные из фторопласта, и подшипники. Средний набор включает в себя дополнительные валы, которые возможно потребуется заменить во время регулировки. Стоит такой набор на порядок дороже. И, наконец, полный ремонтный комплект, который включает в себя новую рулевую рейку ВАЗ, в сборе. При приобретении данного комплекта не стоит забывать о том, что рулевая рейка может быть 2-х образцов, старого и нового.

Ремонтируем самостоятельно

Для начала вам потребуется набор инструментов и ремкомплекты.


Набор для замены

В перечень инструментов и материалов обязательно включите следующее:

  • Ремкомплект одной из трех комплектаций (о них ниже);
  • Подшипники;
  • Смазка;
  • Набор ключей и отверток.

Выбор ремкомплекта


Запасные части

Что касается ремкомплектов, то стандартный минимальный набор включает в себя четыре элемента:

  • Шайбы;
  • Гайки;
  • Подшипники;
  • Втулки, выполненные из фторопласта.

Но хватит ли его для конкретно вашей ситуации с рулевыми рейками? Попробуем разобраться в назначении и комплектации каждого из трех типов ремкомплектов.

  1. Самый дешевый ремкомплект, с комплектацией которого вы уже знакомы, позволяет решить самые незначительные проблемы, возникшие с вашими рейками.
  2. Средний комплект дополнительно включает в себя другие подшипники и валы. Предназначен для более серьезных ремонтных работ.
  3. Самый дорогой ремкомплект может состоять из цельных новых реек, то есть предусматривает уже скорее не ремонт, а простую замену агрегатов.

При выборе ремкомплекта важно убедиться, что он подходит не просто для ремонта рулевых реек, но и для конкретно вашего автомобиля ВАЗ 2114. Плюс ко всему, важно знать, какая рейка стоит сейчас на машине

Если это не родная деталь, что бывает достаточно часто, тогда ремкомплект для «четырнадцатой» модели уже не подойдет. Вам нужен набор в соответствии с автомобилем, от которого была позаимствована деталь системы рулевого управления.

Ремонт, регулировка рулевой рейки ВАЗ 2114

Рулевая рейка является связующим звеном между передней колесной парой и рулем автомобиля. От состояния этого узла зависит качество езды и степень управляемости ВАЗ 2114. Срок эксплуатации у рулевой рейки продолжительный, так как деталей в этом узле достаточно мало. В данном материале описаны основные неисправности механизма, а также способы для их устранения. За счет простой конструкции, ремонт рейки может выполнить и начинающий автомобилист. Полезно знать! Несмотря на прочность этого узла, рулевые рейки в иномарках (даже бюджетных) работают дольше, да и управление у них мягче. Главное различие заключается в гидроусилителе, который не включен в конструкцию автомобилей ВАЗ 2114.

Основные неисправности и их признаки

При возникновении следующих признаков следует выполнить диагностику рулевой рейки:

В зависимости от степени повреждения решить проблему могут ремонт (установка заводского ремкомплекта), замена всего узла или регулировка. В данном материале присутствует инструкция по регулировке и ремонту.

Если присутствует желание выполнить ремонт рулевой рейки своими руками, то стоит приобрести следующее запчасти:

Ремонт требует замены вышеперечисленных деталей даже в том случае, если повреждены только трубки. Износ элементов должен происходить одновременно, поэтому на деталях экономить не рекомендуется. Также потребуются смазка для подшипников, хомуты, White Spirit, баллончик WD-40. Заранее стоит приготовить ветошь, так как ее понадобится много. Что касается инструментов, то ремонт требует наличия наборов ключей, отверток, торцевых головок, удлинителей ключа. Из специальных инструментов можно выделить спецключи для регулировочной гайки, а также съемник для наконечников.

Рейка в разобранном состоянии

Совет! Когда дефекты в работе рулевой рейки незначительные (к примеру, стучит), то лучше начать с регулировки. Если регулировка не помогла, то тогда стоит переходить к диагностике и починке.

Перед тем, как начинать ремонт, рекомендуется тщательно изучить устройство рулевой рейки, которое подробно описано в руководстве по эксплуатации и обслуживанью ВАЗ 2114. Заранее следует нанести WD-40 на четыре гайки, которые крепят рулевую рейку к кузову автомобиля. Также нужно пролить единственную гайку затяжки и резьбу все наконечников. Через 3-4 часа работу нужно повторить. Ремонт может быть начат только на следующий день.

Ремонт рейки

Ремонт рейки нужно начать с ее регулировки. Скорее всего после регулировки все стуки исчезнут. Если не поможет — придется ее разбирать и менять детали.

Регулировка

Отрегулировать рейку ВАЗ 2114 можно следующим образом: прямо на машине или сняв ее. Второй способ нужен после ремонта. Автомобиль должен стоять на смотровой яме, в качестве альтернативы можно использовать подъемник. Регулировка выполняется следующим образом:

Ремонт своими руками

Для начала нужно запастись необходимым набором инструментов:

  • ремонтным комплектом для рулевой рейки (как упоминалось выше, они продаются в трех вариациях);
  • подшипниками;
  • смазкой;
  • необходимыми ключами и отвертками;
  • отдельно стоит поговорить про ремонтные наборы.

Минимальные базовые наборы. В таких наборах обычно есть только 4 элемента:

Таким набором получится починить только самые простые неисправности. Наборы средней стоимости. Здесь помимо вышеописанных вещей находятся валы и иные подшипники. Дорогие наборы. Здесь уже могут быть целые рейки.

При покупке обратите внимание, что вы приобретаете набор именно для вашего авто (марка указана на упаковке). Иногда бывает, что на автомобиле стоит неродная рейка, тогда необходимо приобретать ремкомплект для того автомобиля, с которого была снята эта рейка. Собственно, любой ремонт надо начинать с разборки рулевой рейки

Зачастую проблема состоит лишь в каком-либо небольшом подшипнике, и вся рейка не требует замены

Собственно, любой ремонт надо начинать с разборки рулевой рейки. Зачастую проблема состоит лишь в каком-либо небольшом подшипнике, и вся рейка не требует замены.

Порядок работ

  1. Снимаем рулевую рейку
  2. Открутить упорную гайку, используя для этого шестигранник на 17.
  3. Извлечь упорную гайку, стопорное кольцо, реечный упор и пружину.
  4. Достать пыльник вала приводной шестерни, а после него стопорное кольцо.
  5. Открутить гайку, держащую подшипник рулевой шестерни. Она идет довольно туго — это нормально.
  6. Выпрессовать вал приводной шестерни.
  7. Достать саму рейку из корпуса.
  8. Извлечь опорную втулку, затем смазать ее и вставить на место (это нужно будет делать с усилием)
  9. Заменить все подшипники. Некоторые будет достать сложно (очень сложно), поэтому их можно просто разрубить зубилом и вытащить щипцами.
  10. Осмотреть все детали на наличие дефектов, сломанные заменить новыми (из ремкоплекта), все подвижные части смазать.
  11. Собрать рейку в обратной последовательности.
  12. Вот и все, если вы все сделали правильно, то рейка работает на ура. Осталось лишь поставить ее на место.

Установка рейки на место

  1. Для начала нужно заручиться помощью напарника, без него не получится сделать все быстро и точно.
  2. Устанавливаем рейку на то же место и наживляем крепления.
  3. При помощи напарника заводим рейку в шпицы.
  4. Для разжимания хомута используем зубило.
  5. Заворачиваем крепежный болт.

Вот и все, теперь рейка на месте, затем ставим колеса, затягиваем гайки и снимаем машину с домкрата. Теперь вы знаете все необходимое, чтобы своевременно починить рулевую рейку. Главное помните, что затягивать с ремонтом не стоит.

Ремонт

Чтобы выполнить ремонт, вам все равно придется разбирать рулевую. Подробную инструкцию вы можете посмотреть в материале о замене рулевой рейки.

Статья в тему:  Что делать если не заводится ВАЗ 2110

Переходим непосредственно к процедуре ремонта.

  1. Снимите рейку со своего посадочного места.
  2. Демонтируйте упорную гайку шестигранником на 17 миллиметров.
  3. Достаньте упорную гайку, выньте стопорное кольцо, пружину, а также реечный упор.
  4. Сначала извлекается пыльник вала шестерни, после чего без проблем доберетесь до стопорного кольца.
  5. Демонтируйте гайку, которая удерживает подшипник шестерни. Приготовьтесь к тому, что откручивать ее будет достаточно сложно, приложите усилие. Это нормально. Хуже, если он практически не держится.
  6. Вал приводной шестерни выпрессовывается.
  7. Рейка извлекается из корпуса.
  8. Далее достаньте опорную втулку, смажьте и поставьте на место. При ее возвращении обратно может потребоваться усилие.
  9. Замените все присутствующие в узле подшипники. Некоторые извлекать тяжело, а другие и вовсе практически невозможно. Но сделать это нужно. Если вынуть совсем не удается, тогда разрубите подшипник с помощью зубила и достаньте его щипцами.
  10. Изучите состояние всех поверхностей, деталей, агрегатов на предмет наличия каких-то дефектов, повреждений.
  11. Если заметили неисправные элементы, замените их, воспользовавшись набором ремкомплекта.
  12. В конструкции будет достаточно много подвижных элементов. Каждый из них обязательно смазывается высококачественной смазкой. Здесь хорошо себя проявит Литол.
  13. Выполните обратную сборку, следуя обратной последовательности демонтажа.
  14. Для обратной сборки вам обязательно потребуется помощь. Потому заранее договоритесь с другом или еще кем-то, кто сможет вам посодействовать в этом деле.
  15. Поставьте отремонтированную рейку на место, наживите ее крепежные элементы.
  16. В шпицы заводится рейка. Именно здесь вам потребуется помощник. Сделать это самому практически невозможно.
  17. Воспользуйтесь зубилом, чтобы разжать хомуты.
  18. Закрутите по местам все крепежные болты.

Выполнив сборку узла, обязательно проверьте его в действии. Учтите, эксплуатировать автомобиль после этого в прежнем режиме нельзя. Для начала обязательно заедьте на автосервис, где будет проведен развал-схождение. Только после этого ремонт узла можно считать завершенным.

В случае обнаружения типичных признаков неисправности рейки, не тяните с ремонтом или ее заменой. Это может привести к печальным последствиям, когда в самый неподходящий момент руль перестанет реагировать на ваши усилия, вы потеряете контроль над ситуацией. Это не попытка вас напугать, а простая правда жизни.

  • https://carfrance.ru/kak-na-vaz-2114-podtyanut-rulevuyu-rejku/
  • https://remontvazov.com/regulirovka-i-podtyazhka-rulevoj-rejki-zamena-rulevyx-nakonechnikov
  • https://auto-self.ru/remont-i-regulirovka-rulevoy-reyki-na-vaz-2114-svoimi-rukami/

</h3></ul>

Люфт рулевой рейки Ваз 2114 – как устранить

В первую очередь — это люфт.

Ключ для устранения люфта рулевой рейки

В принципе, АвтоВАЗ гарантирует достаточно длительное время эксплуатации рулевого механизма, а именно десять лет. Однако надо понимать, что речь идёт об идеальных условиях эксплуатации. Это предполагает ровные асфальтовые дороги, постоянное наличие качественной смазки в картере рейки и щадящий стиль вождения.

Устранение люфта рулевой рейки

В обычных условиях эксплуатации этот срок практически недостижим

Неважные дороги, неважное качество запчастей и зачастую жёсткий режим эксплуатации автомобиля приводят к тому, что механизм даёт о себе знать гораздо раньше

Ваз 2110: подтяжка рулевой рейки со снятием

Для регулировки рулевой рейки на ВАЗ 2110 понадобиться: специализированный для рулевой рейки «десятки» ключ, а также необходимо будет вместе с тягами снять рулевую рейку.

Снятие рулевой рейки ВАЗ 2110

Для этой осуществления этой операции понадобятся: плоская отвертка, молоток, монтажная лопатка, пассатижи, накидной ключ на 19, а также головки на 10, 13, 15, 17, 27. Итак:

Первым делом, необходимо отвернуть в салоне гайку и снять крепежный болт карданного нижнего шарнира к валу-шестерне рулевой рейки (рулевого механизма), используя для этой процедуры головку на 13. Если будет проворачиваться болт, необходимо удерживать его рожковым ключом на 13.

Снятие рулевой рейки

В моторном отсеке:

  • При помощи головки на 10 необходимо открутить гайку верхнего крепления пыльника рулевой рейки.
  • Затем снизу автомобиля, используя головку на 10, открутить две гайки крепления пыльника рулевой рейки.
  • Снять открученный пыльник рулевой реки.

Снимаем рулевую рейку

Переднюю часть автомобиля поднимаем и снимаем колеса. Чтобы без рулевых тяг снять рулевую рейку, их необходимо будет отсоединить:

  • Первым делом, необходимо снять на креплениях рулевых тяг стопорную пластину, поддевая ее плоской отверткой. После открутить два болта крепления к рейке рулевых тяг.
  • При помощи головки на 13, открутить гайки крепления скоб рулевого механизма к щитку передка.
  • Рулевую рейку сдвинуть вперед, выводя из отверстия щитка передка вал-шестерню рулевого механизма.
  • Снять вместе с тягами рулевую рейку ВАЗ 2110.

Чтобы вместе с рулевыми тягами снять рулевую рейку, необходимо от поворотных рычагов амортизаторных стоек отсоединить наконечники рулевых тяг. Для этого потребуется:

  • Первым делом, используя пассатижи, снять шплинт.

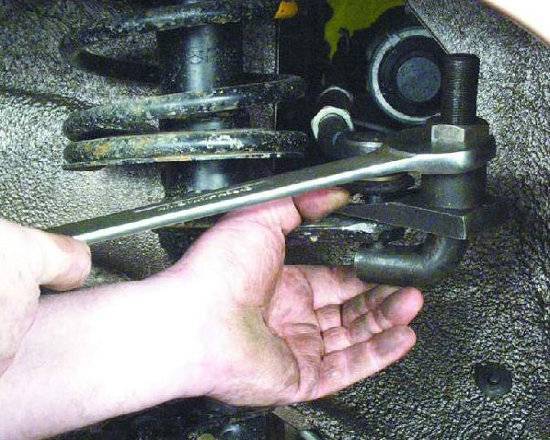

  • При помощи накидного ключа на 19 не полностью отвернуть крепежную гайку шарового пальца.
  • Используя головку на 17 ослабить затяжку натяжного болта наконечника рулевой тяги.
  • На следующем этапе из рычага выпрессовываем шаровый палец, вставив между наконечником и поворотным рычагом монтажную лопатку, при этом отжимая от рычага наконечник, и нанося по торцу поворотного рычага удары молотком.
  • Отвернуть до конца гайку крепления шарового пальца.
  • Из отверстия поворотного рычага вывести шаровый палец.
  • При помощи отвертки необходимо разжать паз наконечника рулевой тяги.
  • Открутить наконечник, удерживая при этом ключом на 27 резьбовую регулировочную втулку. Необходимо посчитать число оборотов, для того, чтобы в процессе установки на такое же число оборотов завернуть наконечник. При этом на рулевой тяге сохраняем положение резьбовой втулки. Это даст возможность сохранить приблизительно прежний угол схождения колес.

Регулировка рулевой рейки

На автомобиле ВАЗ 2110 рулевая рейка регулируется в зажатом в тисках состоянии. При этом в тисках ее закрепляют таким образом, чтобы не шевелилась она, для этого подлаживают бруски. Итак:

  • Берем за тяги рейки (усы) руками и, пошатывая их, необходимо определить величину люфта.
  • Теперь, чтобы в рулевой рейки «десятки» устранить люфт, необходимо воспользоваться специализированным ключом.
  • Вставляем данный ключ и проворачиваем его примерно на 10-15 градусов против часовой стрелки, затем снова тяги пошатываем руками.

Регулировка рулевой рейки ВАЗ 2110

В каждом случае разная выработка, поэтому не существует какого-то определенного момента затяжки. Необходимо отметить, что также нельзя перетягивать рулевую рейку, в противном случае тяжело будет вращаться руль. После того, как на автомобиле ВАЗ 2110 подтяжка рулевой рейки завершена, необходимо гайку упора закернить, обмяв резьбу картера.Кстати, выглядит так инструкция по регулировки рулевой рейки автомобиля ВАЗ 2110 из сервисного руководства. Проверка зазора между гайкой упора и упором рейки:

  • Снимите с автомобиля рулевой механизм.
  • В среднее положение установите рулевую рейку, это положение определяется размером (87±0,25) мм от торца рейки до оси шестерни. Нагрузите рейку при помощи специального приспособления силой (51±2) кгс или Р = (500±20) Н, на расстоянии равном 84 мм от оси шестерни в сторону упора рейки.
  • Допустимый максимально зазор между гайкой и упором составляет 0,2 мм. Допустимое максимальное перемещение Х рулевой реки, замеренное через относительное передвижения нажимного пуансона 1, превышать не должно 0,16 мм.

Регулировка

Регулировка выполняется таким образом: можно снять рейку с транспортного средства или отрегулировать ее на нем. Первый способ применяется после ремонта машины, перед установкой. Чтобы просто отрегулировать рейку, работу выполняют непосредственно на машине.

Для проведения работы необходимо иметь универсальный восьмигранник на 17 мм и разводной гаечный ключ. Все работы, связанные с устранением неисправностей, выполняются на подъемнике или смотровой яме:

  1. Сначала автомобиль надо поставить на ручной тормоз, на задние колеса подложить какой-нибудь упор;
  2. Потом необходимо заблокировать руль и обесточить бортовую сеть машины (снять минусовую клемму с аккумулятора);
  3. Потом необходимо найти гайку, при помощи которой производится наладка рулевой рейки. Она находится на противоположной, повернутой к кузову, стороне крепления рейки. Иногда ее принимают за другую деталь;
  4. Сначала следует помыть дно машины. В данном случае применяют подходящий аппарат (керхер, к примеру). Это делается для того, чтобы очистить гайку от слоя грязи. После очистки детали от загрязнения, в нее вставляют ключ для подтягивания рейки и настраивают ее положение. Инструмент вращается по часовой стрелке.

Люфт рулевой рейки Ваз 2114 – как устранить

В первую очередь — это люфт.

Ключ для устранения люфта рулевой рейки

В принципе, АвтоВАЗ гарантирует достаточно длительное время эксплуатации рулевого механизма, а именно десять лет. Однако надо понимать, что речь идёт об идеальных условиях эксплуатации. Это предполагает ровные асфальтовые дороги, постоянное наличие качественной смазки в картере рейки и щадящий стиль вождения.

Устранение люфта рулевой рейки

В обычных условиях эксплуатации этот срок практически недостижим.Неважные дороги, неважное качество запчастей и зачастую жёсткий режим эксплуатации автомобиля приводят к тому, что механизм даёт о себе знать гораздо раньше

Регулировка

Регулировка выполняется таким образом: можно снять рейку с транспортного средства или отрегулировать ее на нем. Первый способ применяется после ремонта машины, перед установкой. Чтобы просто отрегулировать рейку, работу выполняют непосредственно на машине.

Подтяжка рейки при помощи ключа

Для проведения работы необходимо иметь универсальный восьмигранник на 17 мм и разводной гаечный ключ. Все работы, связанные с устранением неисправностей, выполняются на подъемнике или смотровой яме:

  1. Сначала автомобиль надо поставить на ручной тормоз, на задние колеса подложить какой-нибудь упор;
  2. Потом необходимо заблокировать руль и обесточить бортовую сеть машины (снять минусовую клемму с аккумулятора);
  3. Потом необходимо найти гайку, при помощи которой производится наладка рулевой рейки. Она находится на противоположной, повернутой к кузову, стороне крепления рейки. Иногда ее принимают за другую деталь;
  4. Сначала следует помыть дно машины. В данном случае применяют подходящий аппарат (керхер, к примеру). Это делается для того, чтобы очистить гайку от слоя грязи. После очистки детали от загрязнения, в нее вставляют ключ для подтягивания рейки и настраивают ее положение. Инструмент вращается по часовой стрелке.

Таким образом, регулировка считается завершенной. Если после проделанной работы управление машиной неудовлетворительно, люфт и стук не исчезает, следует проверить состояние рулевых наконечников, возможно, их нужно поменять.

Как устроена рулевая рейка на ВАЗ 2114

Рулевое управление на ВАЗ 2114 устроено так, чтобы было доступно изменение угла наклона рулевой колонки. Тип – реечный, с карданным валом. Сам карданный вал составлен верхним валом и промежуточным, связь между которыми осуществляется через карданный шарнир.

Как устроена рулевая рейка на ВАЗ 2114: 1 — защитный колпак; 2 — картер рулевого механизма; 3 — рейка; 4 — приводная шестерня; 5 — внутренний наконечник рулевой тяги; 6 — распорная втулка; 7 — болт крепления рулевой тяги; 8 — соединительная пластина; 9 — опорная втулка; 10 — опора рулевого механизма; 11 — опорная втулка рейки; 12 — защитный чехол; 13 — хомут; 14 — ограничительное кольцо рейки; 15 — уплотнительное кольцо упора рейки; 16 — гайка; 17 — упор рейки; 18 — роликовый подшипник; 19 — шариковый подшипник; 20 — стопорное кольцо; 21 — уплотнительное кольцо гайки; 22 — гайка крепления подшипника шестерни; 23 — пыльник; 24 — стопорная шайба.

Промежуточный (самый нижний) вал рулевого управления через муфту подсоединяется к рулевому механизму. Механизм этот составлен зубчатой шестернёй, картером (цилиндрической формы, в нём находится сама рейка) и рулевой рейкой, пребывающей в зацеплении с приводящей шестернёй.

К шестерне рейка прижата металлокерамическим упором и пружиной. В нижней части рейки есть винт для регулировки с резиновым уплотнителем. Он позволяет выровнять и настроить размер зазора при выработке вала.

При повороте руля, вращение от него передаётся через валы, составляющие карданный и карданный шарнир, приводной шестерне, которая вращаясь, смещает рейку. Рулевая рейка, посредством муфт, соединяется с рулевыми тягами.

У рулевых тяг длину меняют вращением соединительных муфт. Самопроизвольно проворачиваться муфты не могут, так как поджаты с 2-х сторон контргайками. Манипулируя длиной тяг с помощью муфт, изменяют схождение передних колёс.

Тяги, через поворотные рычаги, связаны со стойками передней подвески, которые и вращают при смещении рейки. Внутренние наконечники рулевых тяг скрепляются с рейкой болтовым соединением.

Рулевая рейка на ВАЗ 2114 механическая, усилителей она не имеет, а крепление к кузову (стенка-перегородка моторного отсека, в подкапотном пространстве) осуществляется с помощью двух хомутов. Хомуты притягивают корпус рейки к кузову.

Вал-шестерня крутится на паре подшипников, из которых один игольчатый, а второй – радиальный шарикоподшипник.

  • Задача первого – служить нижней опорой, выполняя, одновременно, роль направляющей.
  • Второй – верхняя опора и фиксатор для валика рулевого механизма внутри корпуса.

У приводной шестерни-вала имеются шлицы и проточка, для присоединения к рулевой муфте. От внешних воздействий механизм защищён пыльником. Картер механизма, а также пыльник, имеют метки, для проверки точности сборки. Внутри корпуса дополнительной опорой для рейки служит специальная втулка из пластмассы, уменьшая люфт при перемещении рейки.

Рулевая рейка Ваз 2114 – признаки неисправности

Рассмотрим каждый из признаков, а также что может вызвать их появление. Следует указать, что некоторые проблемы, к примеру, стук, могут быть связаны не с самим механизмом.

  1. Итак, на руле увеличился свободный ход, то есть он больше болтается, проявляться увеличенный ход может дополнительно появлением биения в руле при торможении.

Данная проблема может быть связана с ослаблением крепления шаровых пальцев к стабилизаторной стойке, увеличенным зазором в шаровых шарнирах, увеличенным зазором между рейкой и шестерней.

  • При обнаружении люфта в руле, в первую очередь следует осмотреть рулевые шаровые наконечники. Редко случается, но возможно, что гайки крепления наконечников ослабились и палец начал выходить из посадочного места, из-за чего в месте крепления образовался значительный зазор. Устранить такую неисправность просто, достаточно подтянуть гайки.
  • Значительно чаще встречается износ шаровых наконечников, в результате чего между пальцем и корпусом появляется зазор. Устранить такую неисправность можно, если поменять наконечники.
  • Люфт в руле может быть образован из-за увеличения зазора между рейкой и шестерней. В процессе работы данного механизма эти элементы постепенно изнашиваются, и зазор между ними увеличивается. Ремонт этой проблемы сводится к тому, что требуется регулировка, при которой следует всего лишь правильно подтянуть регулировочную упорную гайку.
  1. Стук в данном механизме может быть вызван люфтами в наконечниках, увеличенным зазором между рейкой и шестерней, а также ослаблением крепления самого механизма.
  • Что касается наконечников и зазора рейки, то ремонт механизма указан выше, то есть достаточно подтянуть упорную гайку и все.
  • По поводу ослабления крепления, то достаточно всего лишь подтянуть гайки крепления хомутов, которыми удерживается механизм, и проблема будет решена.
  1. Тугое вращение руля может быть из-за повреждения опорного подшипника амортизационной стойки (тот случай, когда проблема с подвеской влияет на рулевой механизм), повреждения втулки рейки, подклинивания рулевых наконечников, подклинивание подшипников рулевого привода.
  • В случае с изношенным подшипником опоры, то ремонт сводится к снятию этой опоры и замене подшипника.
  • Если причиной тугого вращения стала опорная втулка, то на место поврежденной нужно поставить новую, а сам механизм смазать.
  • При проблемах с наконечниками, их следует проверить и при надобности заменить. То же касается и подшипников привода.

Регулировка развал-схождения штангенциркулем

Следует отметить, что после ремонта многих неисправностей, потребуется регулировка положения колес (углов развала-схождения).

Все работы с рулевым механизмом вполне можно выполнить своими руками, особо сложного в этом ничего нет. Но после работ, особенно касающихся рулевых наконечников, потребуется регулировка углов схождения, которые лучше доверить сделать специалистам.

При возникновении неисправности, вначале нужно будет провести диагностику механизма, для выявления узла, который стал причиной. Вначале проверяется состояние наконечников. Для этого они снимаются с опоры и вручную производится проверка. У исправного наконечника палец в своем корпусе ходит с усилием, но подклинивать к каком-то положении он не должен, такой наконечник можно поставить на место и продолжать искать неисправности. Если он ходит свободно и ощущается люфт, то он заменяется.

Далее производится регулировка зазора между рейкой и шестерней. Для этого используется специальный 6-гранный ключ. С его помощью упорная гайка закручивается до упора, а после ослабляется на ¼ оборота. После этого гайка фиксируется при помощи кернения. Если регулировка произведена правильно, а состояние рейки еще удовлетворительно, то стуки должны исчезнуть. Если регулировка не помогла, то скорее всего, износ основных узлов достаточно сильный и требуется капитальный ремонт механизма с заменой рейки, который тоже можно выполнить своими руками.

Подтягиваем рейку ВАЗ-2114 своими руками

Чаще всего все работы по подтяжке рейки сводятся только к выбору люфта в зацеплении и регулировке люфта рулевого колеса. В том случае, если износ деталей механизма (втулки, сама зубчатая рейка, шестерня, сальники и пыльники) критический, без ремонта и установки ремкомплекта не обойтись. Тем не менее самый простой способ это проверить — подтяжка рейки прямо на автомобиле.

Регулируется рейка ВАЗ-2114 следующим образом:

  1. Желательно установить автомобиль либо на эстакаду, либо на подъёмник. Можно отрегулировать рейку и из-под капота, но придётся работать практически наощупь.

    Устанавливаем автомобиль на подъёмники или эстакаду

  2. Демонтируем защиту картера и брызговик двигателя снизу.
  3. Очищаем рулевую рейку от грязи и проверяем её состояние визуально. На ней не должно быть потёков смазки, пыльники должны быть целыми.
  4. Рейка должна быть прочно зафиксирована к моторному щитку, рулевые тяги не должны иметь люфта в месте крепления к рейке.

    Проверяем люфт на рулевой рейке и рулевых тягах

  5. Находим регулировочную гайку, очищаем её от пыли и грязи. С завода на ней установлена пластиковая заглушка. Её нужно демонтировать.
  6. Специальным ключом дожимаем регулировочную гайку, которая вкручена в картер рулевого механизма. Гайка может быть законтрена керном, поэтому после регулировки необходимо также её зафиксировать.

    Затягиваем регулировочную гайку специальным ключем

  7. Регулировка осуществляется затяжкой гайки до упора, после чего проверяется люфт на рулевом колесе. Если усилие на нем слишком сильное, гайка отпускается на несколько градусов.
  8. После регулировки гайка обязательно фиксируется путём завальцовки, иначе есть вероятность, что она открутится самопроизвольно.

Видео о регулировке рулевой рейки

Выбрав люфт, не прячем инструмент, а делаем пробную поездку, в ходе которой оцениваем работу рулевого механизма. Если руль вращается свободно, а люфта нет, регулировку можно считать законченной. Если вращение руля слишком тугое, лучше регулировочную гайку немного ослабить, провернув на несколько градусов против часовой стрелки.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
