Замена рулевой рейки или ее ремонт – теперь мы умеем всё!

Рулевая рейка ремонт или замена

На данной стадии важно провести полноценную и объективную диагностику. С целью выявления источника поломки, оценки степени критичности, проведения анализа, определения общей стоимости

Для этого Вам понадобится смотровая яма или дорожная эстакада для удобства.

Следует определить, нужен частичный или полный ремонт. Главное различие понятий в том, что частичный предусматривает проведение починки без полного демонтажа оборудования, что существенно сокращает время, силы, средства. Последний вариант, это капитальный ремонт с полной заменой и съемом агрегата со штатного места.

Основному обследованию, независимо от модели и модификации подлежат:

  • корпусная часть;
  • наконечники рулевой тяги;
  • пыльник;
  • контргайки;
  • фиксирующие шплинты на наконечниках;
  • целостность патрубков для подачи-возврата жидкости в систему. Этот пункт актуальный при проведении ремонта рулевой рейки с ГУР;
  • плотность соединения на контактной плате клеммного механизма на рулевой колонке с ЭУРом.

На этом перечень объектов для визуального осмотра окончен. Последующие дефекты станут очевидны во время полного разбора.

Как убрать люфт?

На многих форумах начинающие автолюбители интересуются, как подтянуть рулевую рейку. В принципе, в этой операции нет ничего сложного, а если повезет, то можно будет обойтись какое-то время без капитального ремонта и замены детали.

Подтягивать необходимо против часовой стрелки если смотреть на рейку сверху. Следует затянуть до упора гайку. Затем немного ослабить ее. Это делается для обеспечения зазора между гайкой и упором. Можно посмотреть, какую имеет схему рулевая рейка. Фото даст более обширное понятие обо всех нюансах. Теперь необходимо проверить легкость движения рейки. Следует регулировать до тех пор, пока рейка не начнет перемещаться без шума и заеданий. Далее нужно зачернить резьбу картера в двух точках и нанести на точки метки, которые позволят зафиксировать положение.

Если все сделано верно, то любой посторонний шум должен полностью исчезнуть. Управляться автомобиль будет немного острее. После поворота рулевое колесо должно возвращаться в своей центральное положение без усилий со стороны водителя. Бывает так, что при регулировке рулевую рейку слишком сильно затягивают. Здесь рейка при движении будет как бы закусываться, а вращения руля будет немного затрудненным.

Если стук не пропал даже после регулировки, тогда нужно перебрать узел. Это хороший выход, потому что после переборки и восстановления есть шанс, что рулевая рейка, цена которой отнюдь не маленькая, немного походит до замены.

Что касается цен, на популярные иномарки цена этой детали начинается с 200 евро (от 13 тысяч рублей). Для автомобилей ВАЗ эта деталь обойдется от 4000 рублей до 20 000.

Итак, мы выяснили, как производится ремонт реек рулевых своими руками.

Почему она стучит?

Одна из популярных причин, по которым становится понятно, что необходим ремонт реек рулевых – это люфт на опорах из пластика или же в зацеплении. При езде по неровным дорогам из-за этого люфта и можно услышать этот подозрительный шум.

Начинающие автолюбители часто задаются вопросом о том, почему появляется эта неисправность. Дело в том, что многие иномарки попросту не предназначены под наши условия. Однако рейки стучат и на отечественных автомобилях.

Ужасное качество дорожного покрытия приводит к тому, что узлы и детали гораздо быстрее изнашиваются. А в числе первых идет износ механизмов рулевого управления. И тогда необходима замена рулевой рейки.

Что касается отечественных авто и иномарок для наших дорог, то к неисправностям рулевого механизма может приводить вождение по дорожным выбоинам на больших скоростях.

Еще одна популярная причина, которая сигнализирует, что автолюбителя ждет ремонт рулевых реек – это износ пыльников. Если защитные резинки износились, то в механизмы рулевого управления поступает грязь. Пыль и дорожная грязь смешивается с маслом, а затем просто съедает и саму рейку, и опоры. Если этого не заметить вовремя, то все заржавеет, и тогда – только замена.

Что такое рейка?

Рулевая рейка или редуктор – это конструкция, которая обеспечивает передачу усилия от рулевой колонки в механизм, который поворачивает колеса автомобиля.

Рулевая колонка через карданный механизм соединена с зубчатым механизмом. Последний находится в зацеплении с редуктором. На редуктор или рейку передается усилие вращения, когда водитель управляет автомобилем.

Данная деталь помогает объединить колеса и руль в одну единую систему, которая умеет реагировать на минимальные усилия водителя транспортного средства.

Большинство современных автомобилей, кроме рейки, оснащены либо гидроусилителем руля, либо электроусилителем. Эти устройства призваны значительно уменьшать усилие, которое водитель прикладывает к рулю. Так можно сделать процесс управления более легким, точным и безопасным.

Сборка рейки

Собирайте рейку в последовательности, обратной разборке. Детали смазывайте маслом для ГУР перед установкой, чтобы на втулках не образовалось задиров.

Фторопластовые кольца и втулки вставляйте в корпус рейки осторожно —  материал хрупкий и может лопнуть от ударов или большого усилия. Для аккуратной запрессовки можно использовать торцевую головку и удлинитель подходящего размера из набора ключей

После установки зубчатого штока отцентрируйте его по меткам, сделанным перед разборкой, затем вставляйте и прикручивайте приводной вал.

Вставьте в гнездо прижимную втулку и шайбы, заверните регулировочную гайку на нужное количество оборотов и проверните механизм рукой несколько раз от упора до упора (вращать нужно за приводной вал). Если рейка собрана правильно, зубчатый шток должен ходить легко, без заеданий. Зажмите контргайку регулировочного механизма.

Закрутите рулевые тяги и установите пыльники, обожмите их специальными хомутами.

Важно: не ставьте вместо хомутов  пластиковые стяжки, они не обеспечивают надежный обжим пыльника, внутрь рейки будет попадать влага, шток заржавеет и повредит манжеты. Рейка потечет

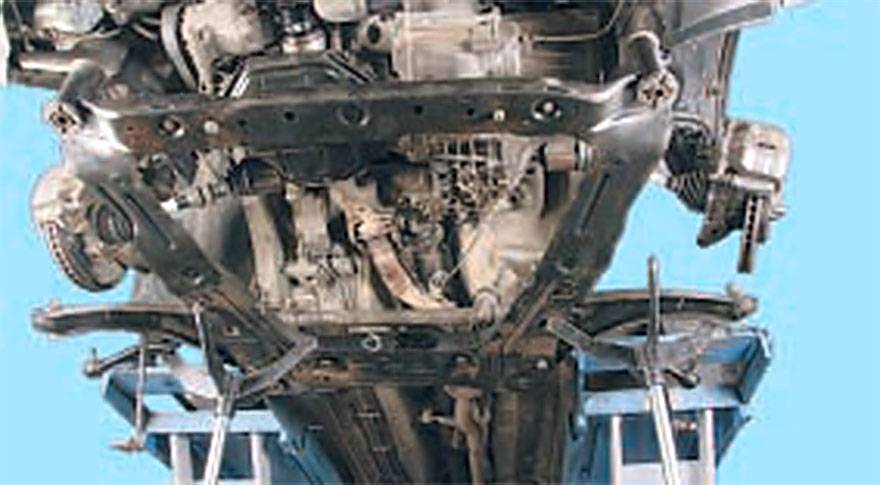

Снятие подрамника

Для снятия подрамника понадобятся ключи на 14 и на 17, а также для гаек, торцовая головка размером 19 и 22, также может понадобиться гаечный ключ и съемник шаровых шарниров. Проводится снятие подрамника по такой схеме:

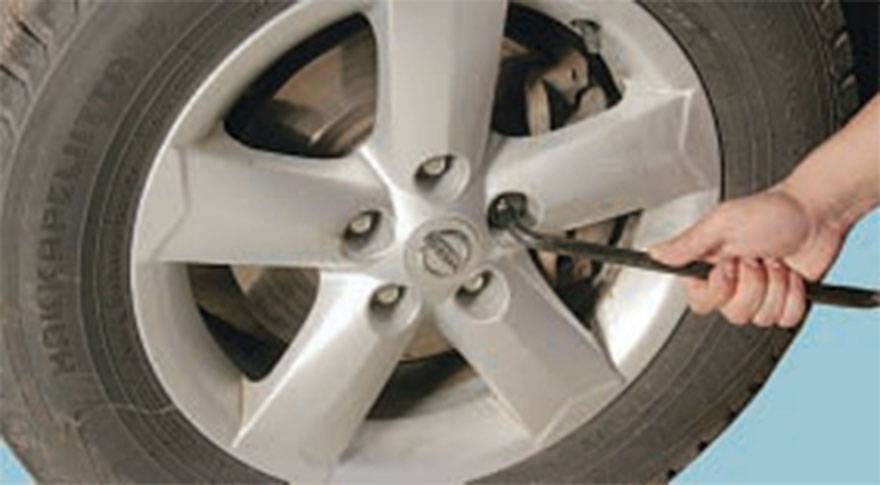

ослабляются болты фиксации колес

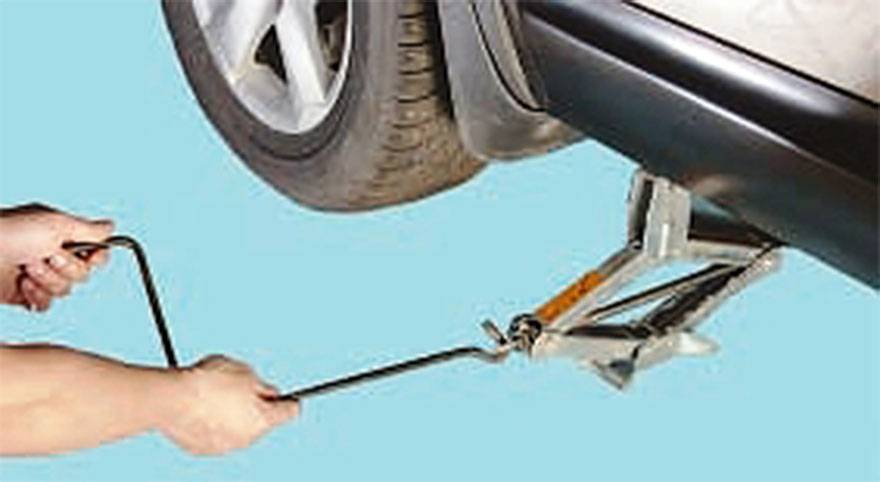

передняя часть авто поднимается на возвышение, лучше на домкраты;

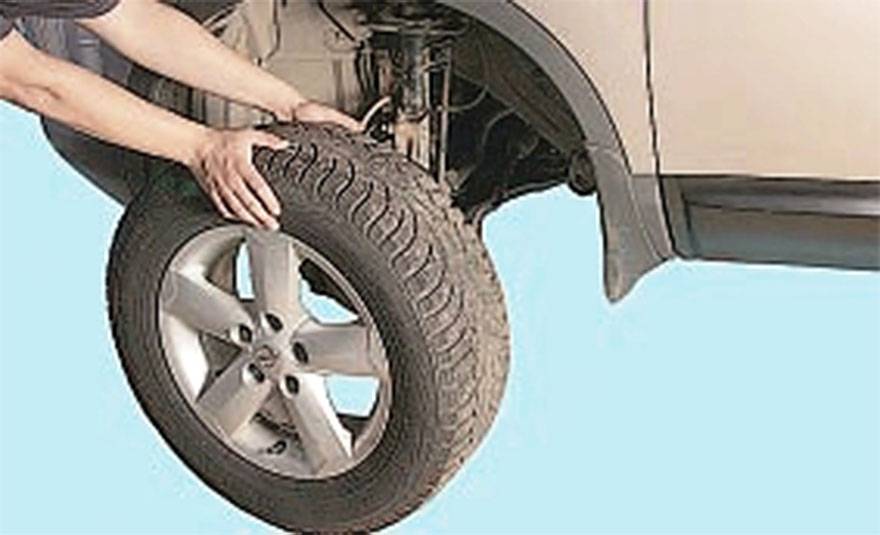

демонтируются передние колеса;

колесо руля устанавливается в прямолинейное положение;

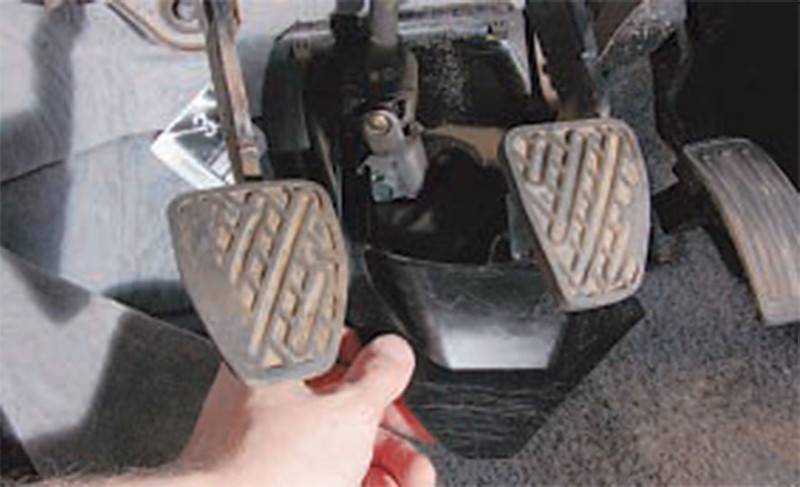

демонтируется кожух шарнира промежуточного вала;

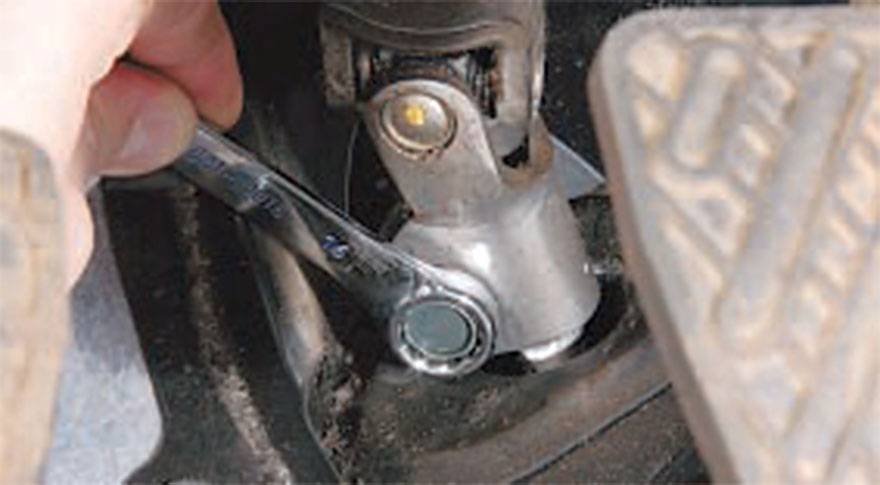

выворачивается болт клеммового соединения;

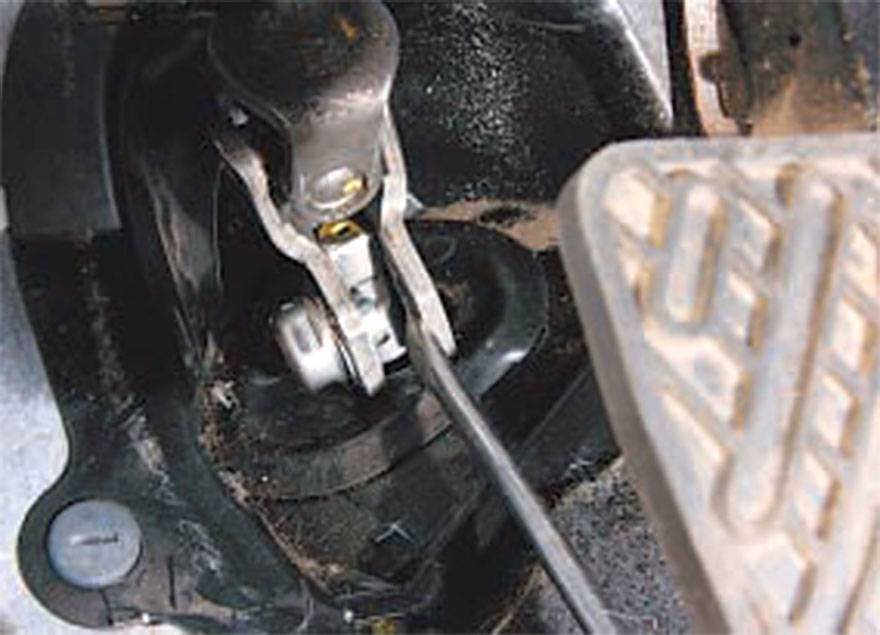

разжимается клеммовое соединение при помощи плоской отвертки, в дальнейшем оно снимается;

снимается защитный колпак с крепления стабилизационной стойки;

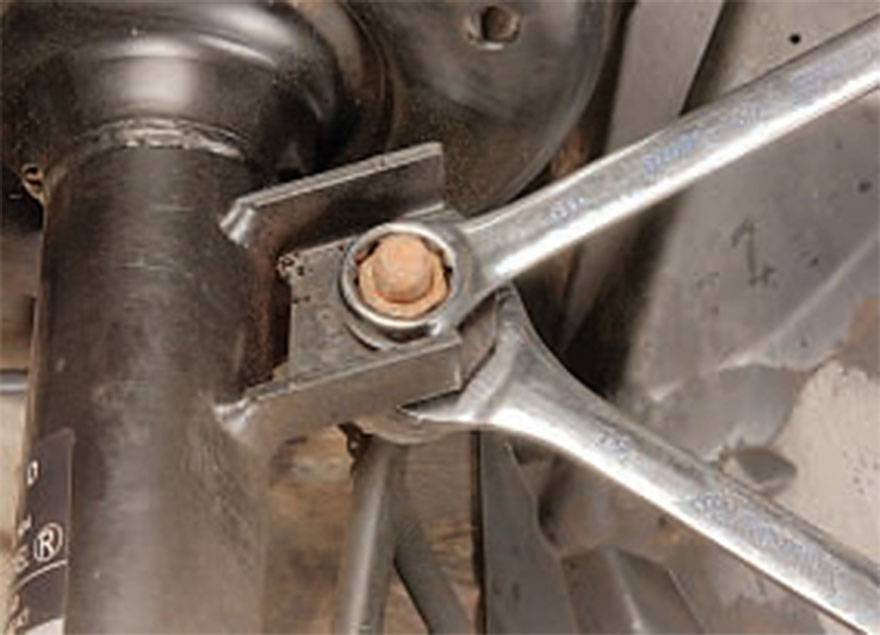

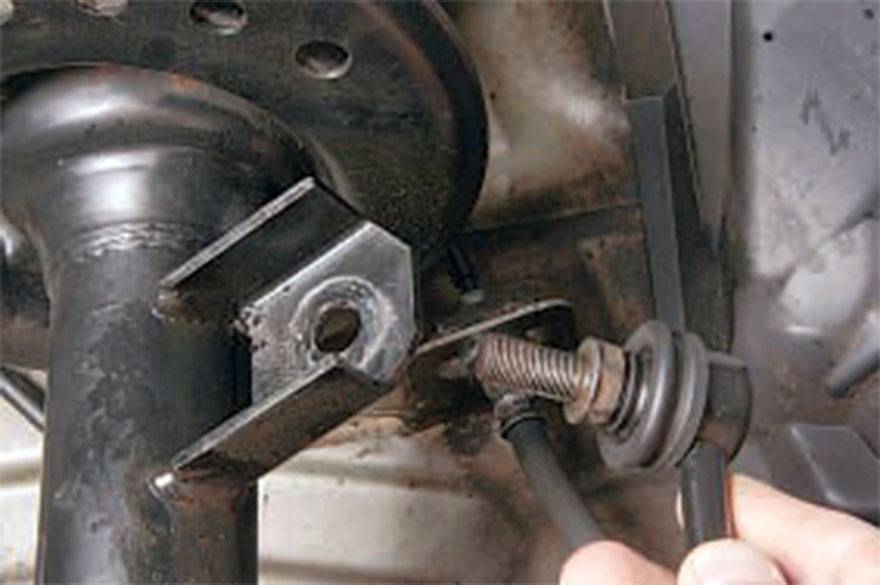

удерживается палец шарнира и отворачивается гайка крепления шарнира к кронштейну;

вынимается палец из стойки амортизаторов;

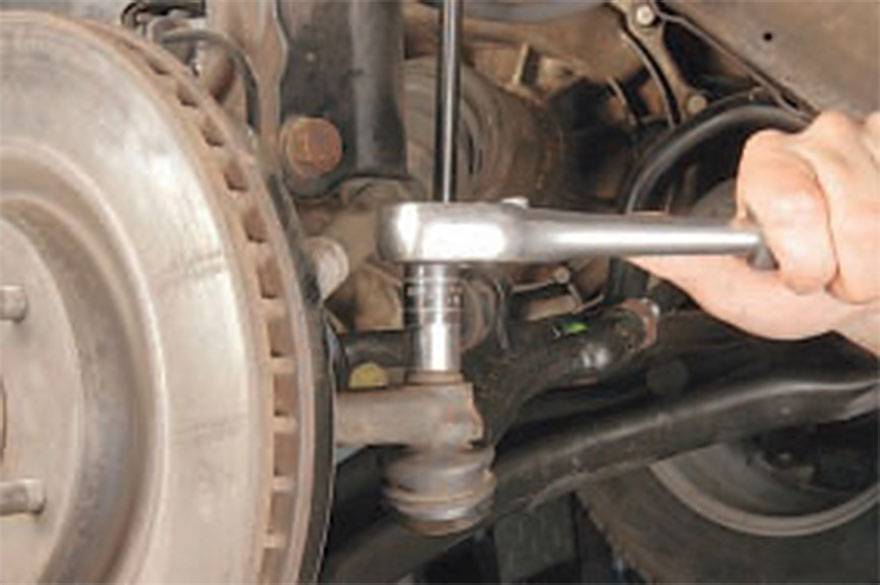

откручивается гайка крепления пальца шарнира;

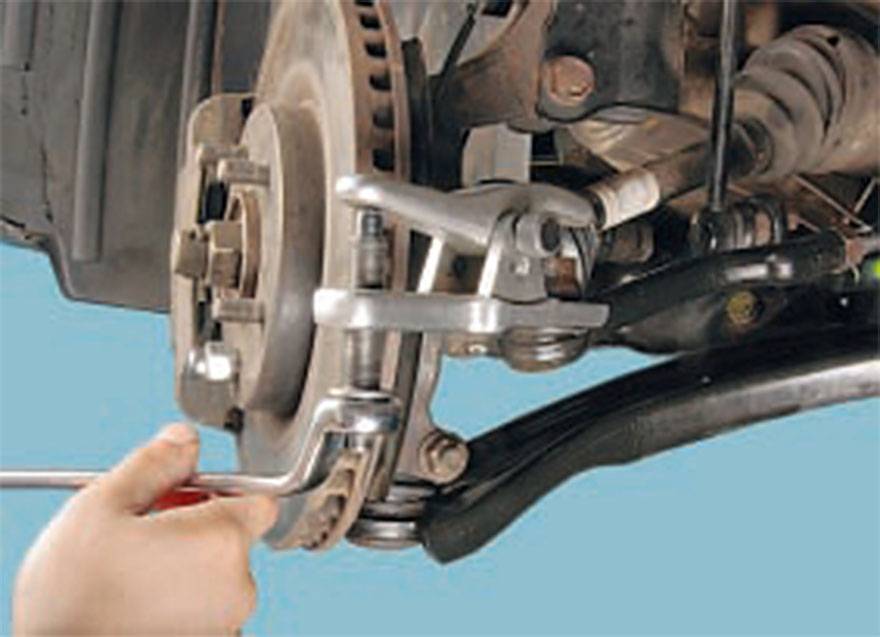

применяется съемник шаровых шарниров;

выпрессовывается палец из рычага поворотного кулака;

отворачивается в сторону наконечник рулевой тяги;

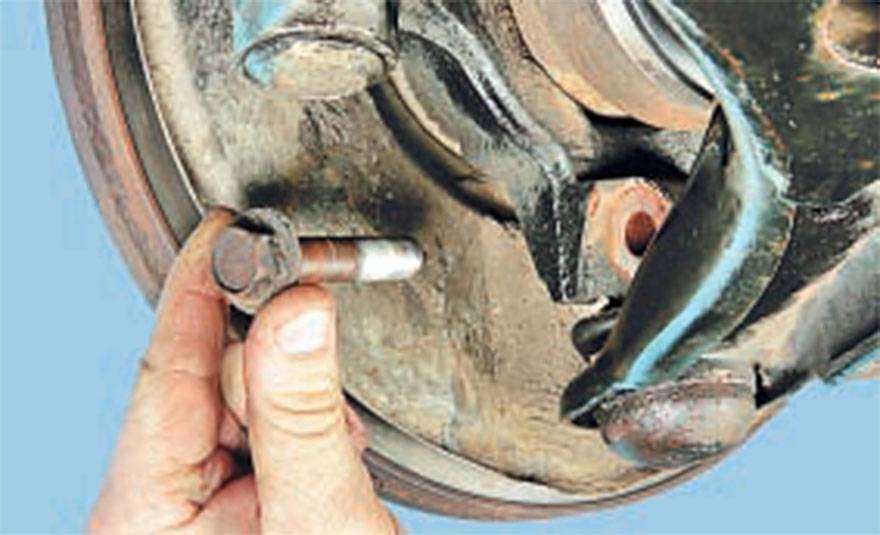

отворачивается гайка крепления шаровой опоры и извлекается болт крепления;

выкручиваются три болта крепления кронштейна для его демонтажа;

выкручивается болт задней опоры мотора для снятия задней опоры;

далее под подрамник нужно подложить что-то прочное или установить домкрат;

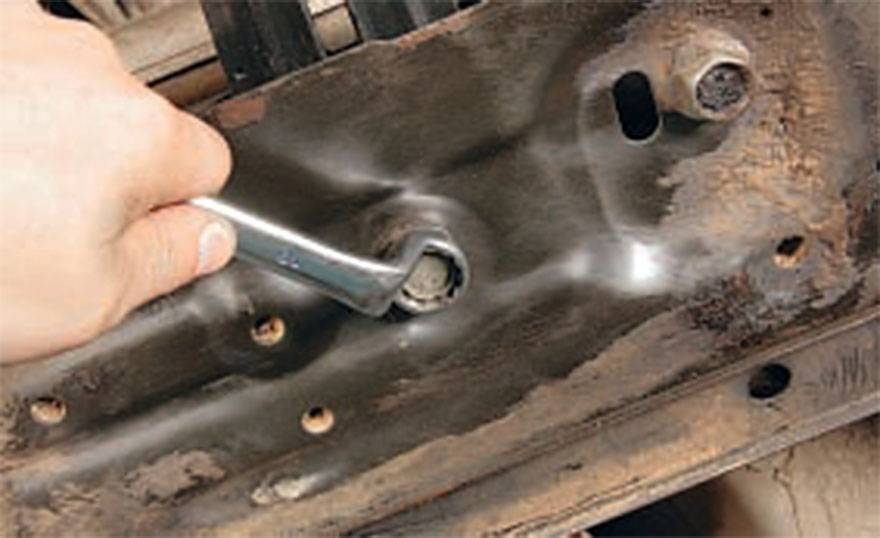

откручиваются болты заднего усилителя подрамника передней полуоси для его демонтажа;

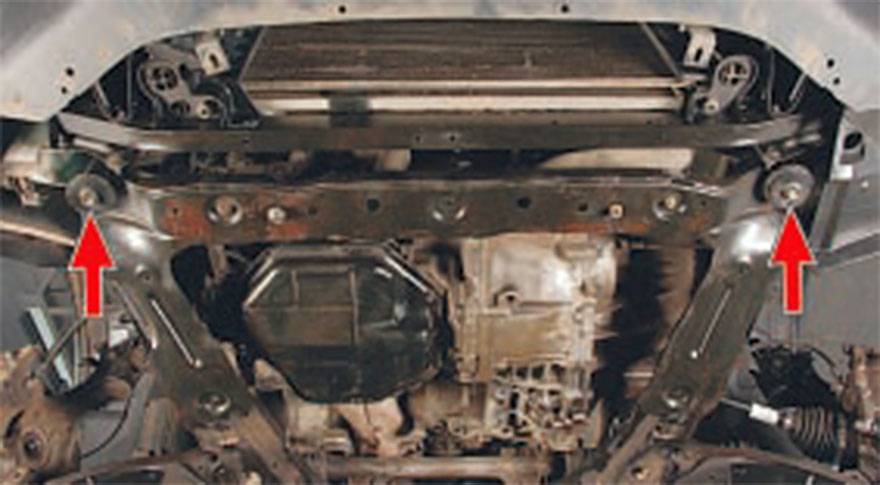

откручиваются передние болты фиксации подрамника;

подрамник можно аккуратно снимать.

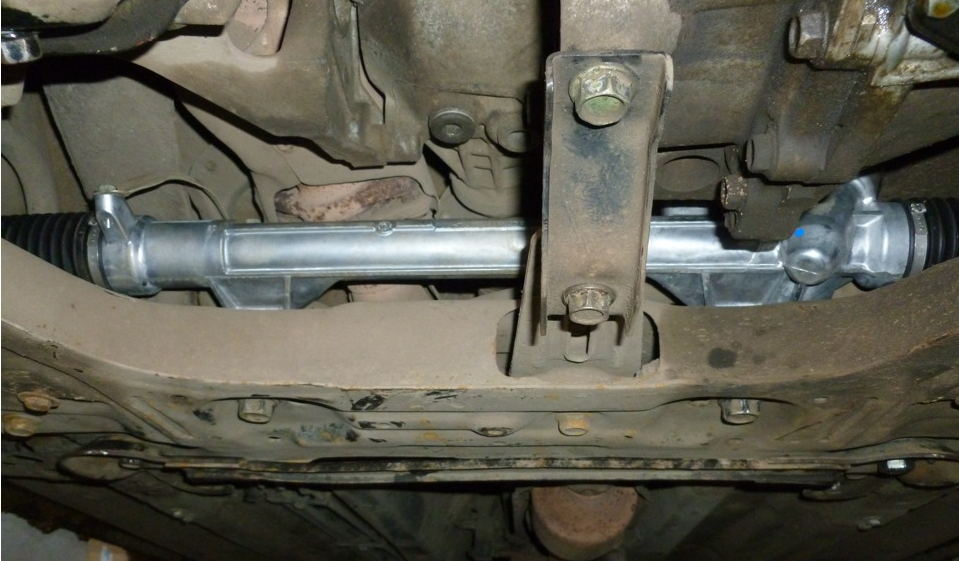

Новая рулевая рейка на своем месте. Цена вопроса: примерно 27.000 с установкой.

По ощущениям руль стал немного туже, чем был до этого, ни чего не стучит и не скрипит.

Вам может быть интересно:

Замена датчика положения дроссельной заслонки Nissan Qashqai

Какой вариатор стоит на Ниссан Кашкай

Замена линз в фарах Ниссан Кашкай

Самостоятельная замена антифриза на Ниссан Кашкай

Ремонт замка зажигания Nissan Qashqai

Меняем масло в “раздатке” своими руками – выбор масла и сам процесс замены

Как заменить наружный ШРУС и пыльник переднего привода на Ниссан Кашкай

Как устроена выхлопная система Ниссан Кашкай, отличие j10 от j11

Разборка рейки

Разбирать и собирать рулевую рейку лучше в чистоте, без песка и пыли. Если абразивные частицы попадут внутрь — поверхности и сальники быстро износятся, рейка потечет. Зафиксируйте рейку в слесарные тиски, если их нет, подложите на место разборки чистый картон или другой материал.

Порядок разборки рулевой рейки

  1. Снимите хомуты и стяните пыльники рулевых тяг.
  2. Надежно зафиксируйте корпус рейки и открутите рулевые тяги (на резьбовой муфте есть проточки для рожкового ключа).
  3. Открутите контргайку и гайку регулировочного механизма, достаньте из посадочного гнезда шайбы и прижимную втулку.
  4. Открутите корпус или гайку приводного вала (может понадобиться специальный ключ), достаньте вал из корпуса.
  5. Вытащите зубчатый шток рейки.
  6. Из корпуса рейки достаньте уплотнительные манжеты, втулки и фторопластовые кольца.

Рождение гидроусилителя

В самом начале, для того чтобы немного облегчить управление, применяли пневмоусилители рулевого узла. Такие системы применялись в 30-е годы прошлого столетия, а устанавливали их на большегрузные автомобили. Затем инженеры, занятые в разработке легковых машин, стали использовать гидравлику. Это стало началом создания сегодняшних гидроусилителей. Хоть такая система была намного сложней, нежели воздушная, в работе она была гораздо тише и комфортней. А главное – с использованием гидравлики удалось значительно повысить точность управления автомобилями.

Самая первая система усилителя устанавливалась на американских автомобилях Chrysler. В европейских странах первое устройство установили на Citroen DS 19.

Сборка рейки

Собирайте рейку в последовательности, обратной разборке. Детали смазывайте маслом для ГУР перед установкой, чтобы на втулках не образовалось задиров.

Фторопластовые кольца и втулки вставляйте в корпус рейки осторожно — материал хрупкий и может лопнуть от ударов или большого усилия. Для аккуратной запрессовки можно использовать торцевую головку и удлинитель подходящего размера из набора ключей

После установки зубчатого штока отцентрируйте его по меткам, сделанным перед разборкой, затем вставляйте и прикручивайте приводной вал.

Вставьте в гнездо прижимную втулку и шайбы, заверните регулировочную гайку на нужное количество оборотов и проверните механизм рукой несколько раз от упора до упора (вращать нужно за приводной вал). Если рейка собрана правильно, зубчатый шток должен ходить легко, без заеданий. Зажмите контргайку регулировочного механизма.

Закрутите рулевые тяги и установите пыльники, обожмите их специальными хомутами.

Важно: не ставьте вместо хомутов пластиковые стяжки, они не обеспечивают надежный обжим пыльника, внутрь рейки будет попадать влага, шток заржавеет и повредит манжеты. Рейка потечет

Как разобрать и перебрать рулевую рейку

Здравствуйте, уважаемые автолюбители! Рано или поздно приходит время, когда необходимо ремонтировать рулевую рейку с гидроусилителем руля (ГУР). Для того, чтобы на живом примере, а не «на пальцах» разобраться с тем, как перебрать рулевую рейку, мы рассмотрим порядок выполнения этой работы на примере автомобиля Нексия.

Принцип устройства рулевой рейки, практически любого автомобиля, ничем не отличается. Естественно, существуют нюансы и особенности конструктивного характера и типа размещения рулевой рейки на авто. Именно для уточнения этих особенностей рулевого управления вашего автомобиля, и существует мануал от производителя.

В каких случаях требуется разборка рулевой рейки?

Причины необходимости выполнения ремонта рулевой рейки просты: появление стука при проезде через неровности дороги и при ритмичном покачивании руля в стороны во время движения, при появлении люфта руля.

Прежде, чем приступать к ремонту рулевой рейки, обязательно следует проверить рулевые наконечники и состояние рулевых тяг. Если они в норме, можно попытаться подтянуть рулевую рейку.

При отсутствии желаемых результатов следует проверить наличие люфта в районе крепления тяг. При подтягивании тяг стук может стать еще сильнее, а руль будет крутиться все тяжелее. И, если все усилия по регулировке рулевого привода оказались напрасны, то можно переходить к вопросу о том, как перебрать рулевую рейку?

Подготовка к ремонту: инструменты и материалы для ремонта рулевой рейки

У многих начинающих автолюбителей, которые пробуют делать ремонт авто своими руками, возникает вопрос, — с чего начать, и как разобрать рулевую рейку.

А начинать необходимо с изучения руководства по обслуживанию вашего автомобиля, либо технической литературы, которая сейчас в избытке предлагается в технических книжных магазинах, но чаще всего в интернете.

Следует также заблаговременно приобрести ремкомплект для восстановления механизма рулевого управления. Ну и, разумеется, необходимо приготовить соответствующий набор инструментов, которые могут потребоваться в процессе ремонта.

В него стоит включить набор гаечных ключей: рожковых и торцевых, а также, проверенный временем смазочный материал типа Литол. Хотя сегодня рынок и предлагает смазку для рулевой рейки, но основа у всех смазок, в принципе, одинакова.

Просто нужно помнить о том, что смазка для рулевой рейки должна соответствовать температурному режиму того региона, в котором эксплуатируется ваш автомобиль.

Технология ремонта: разборка и переборка рулевой рейки

Если автолюбитель впервые выполняет операцию по разборки рулевой рейки, ему целесообразно запастись умелым помощником, который в нужную минуту может подать необходимый инструмент или поддержать находящийся на весу узел. Итак, приступим к разборке рулевой рейки:

  • Перед началом работы нужно установить руль в среднее положение и маркером или мелом пометить текущее положение вала. Это нужно сделать, поскольку во время сборки легче будет определить, какой зуб вала ставить на рейку;
  • Слить масло, для чего открутить трубки, подходящие к рейке спереди. После этого — трубки прикрепить на место. Теперь нужно открутить болт карданного вала и снять рейку с поперечины;
  • Детали рулевого механизма нужно тщательно вымыть, например, в средстве для очистки двигателя. Дальнейшую разборку рейки удобнее делать на столе.
  • Для замены верхнего ремкомплекта, нужно стянуть с вала подшипник.
  • Для замены нижнего комплекта нужно извлечь проволочный стопор, вращая втулку на валу рейки.
  • В центре корпуса рейки располагается манжета и шайба, они подлежат замене. Во время запрессовки новых деталей нужно не повредить угловую кромку манжета.
  • Во время установки и сборки нужно проверить правильность входа вала в рейку, после этого надеть карданный вал на шлицы, одновременно подтягивая рейку к поперечине.
  • Теперь следует проверить нахождение руля в среднем положении, затем рейку можно полностью собирать и тщательно крепить.

Как правило, наиболее распространенным диагнозом повреждения является значительная выработка червячного вала. Его следует заменить новым. Сборку следует выполнять в последовательности обратной разборке.

По итогам ремонта рулевой рейки, вы видите, что переборка рулевой рейки – не слишком сложная процедура. В заключении, хотелось бы напомнить любителям быстрой езды: износ вала, мог бы быть меньшим, если водитель аккуратнее преодолевает неровные участки, следит за накачкой колес и производит своевременный техосмотр автомобиля и профилактическое обслуживание.

Снятие рулевых тяг

Чтобы снять рулевую тягу, вытащите шплинт, который фиксирует гайку пальца. Затем открутите гайку. Используя специальный съемник пальцев рулевых тяг (его продают в любом магазине автозапчастей и инструментов) выдавите палец из посадочного отверстия. Также разберите вторую сторону тяги. Если у вас автомобиль с рулевой рейкой и подсоединением тяг к одному посадочному месту, то отсоединив палец от поворотного кулака, с помощью плоской отвертки и зубила отогните жестяной фиксатор тяги к рейке и выкрутите болт крепления.

Если у вас автомобиль с креплением тяг к торцам рейки, то открутите контргайку, которая фиксирует тягу, затем скрутите тягу с вала. Чтобы избежать серьезных проблем со схождением колес, отметьте краской или маркером положение тяги, чтобы при установке не закрутить дальше необходимого. Также можно с помощью рулетки измерить расстояние до конца резьбы.

Ремонт рулевой рейки своими руками

Восстановление этой детали необходимо, если при движении вы слышите стуки, которые отчетливо чувствуются на руле. Когда стук можно слышать даже при простом вращении руля, когда машина стоит, то здесь без ремонта просто не обойтись.

Конечно, сложность ремонта напрямую зависит от типа поломки. Пыльники вполне может заменить каждый. Нужно знать, что регулировать рейку нужно вдвоем. Один человек вряд ли справится с этой работой.

Чтобы ремонт прошел максимально успешно, нужно заранее приобрести специальный ремкомплект, а также собрать нужный для этой операции инструмент. И здесь имеется в виду не стандартный набор автолюбителя, а вполне экзотический инструмент. Нужен специальный восьмигранный ключ на 17 и съемники подшипников.

Почему стучит рулевая рейка

Чтоб это понять почему, она стучит, нужно немного представлять, как устроена рулевая рейка автомобиля или из чего она состоит:

  1. Сам корпус рулевой рейки, хендай санта фе или другого авто – в нем находятся все части этого устройства
  2. Реечный вал – он то и передаёт усилия на тяги колес
  3. Распределитель усилия – помимо функции распределения усилия управляет потоком гидрожидкости куда и сколько подать в реечный цилиндр
  4. Втулки опорные – удерживают рейку в заданном положении не давая ей смещаться
  5. Поршеньки — установлены на валу и предназначены для передачи усилий на рулевой вал автомобиля

Это мы перечисли только самые основные детали рейки, а их там ещё куча мелких:

  • Поджимы
  • Уплотнительные кольца
  • Различные пружинки
  • Фиксаторы

И ещё много чего.

Так вот стук в рулевой рейке может появиться при износе или поломке любой их этих деталей, блога в самом этом устройстве предусмотрен регулировочный болт, которым можно иногда устранить небольшие отклонения и люфты в работе этого агрегата.

Иногда стук вызывает наконечник рулевой рейки, может стучать ещё и втулка или разбитый подшипник рейки.

Если этих поломок у вас не обнаружится, вот тогда имеет смысл произвести регулировку рулевой рейки или просто подтяжку.

Как снять рулевую рейку на Форд Фокус (Ford Focus) 1 2 3 –его поколения

  1. Перед началом всех работ рекомендуется загнать автомобиль на яму или эстакаду.
  2. Откручиваем болты подрамника с двух сторон
  3. Откручиваем болт крепления подрамника, но не до конца, оставляем несколько витков с двух сторон
  4. Откручиваем болты крепления подрамника к выхлопной трубе.
  5. Оттягиваем вниз подрамник, для того чтобы предоставить доступ к болтам крепления рулевой рейки.
  6. Отключаем все блоки проводов от датчика АБС
  7. В салоне откручиваем болт крепления рулевой рейки к рулю.
  8. Теперь снимаем рулевые наконечники.
  9. Снимаем защиту картера, держится она на двух креплениях
  10. Откручиваем подушку от коробки передач
  11. Скидываем реактивную тягу
  12. Ослабляем болты на тяге для того, чтобы можно было легко завести и вытащить рулевую рейку
  13. Вытаскиваем рулевую рейку.

Признаки неисправности рулевой рейки

Любой стук или шум, исходящий со стороны ходовой части автомобиля не стоит оставлять без внимания. Выход одного элемента подвески со временем влияет на другие узлы машины, что повышает риск попасть в ДТП при эксплуатации. Сам механизм реечного типа руля довольно простой, но при движении на ухабистых дорогах его износ увеличивается в разы. При том, что выпуск модели 2114 был прекращен около 8 лет назад – в магазинах по-прежнему есть все запчасти на автомобиль, в том числе и реечный механизм.
Точно определить поломку этого элемента ходовой части несложно

Обратите внимание на следующие признаки:

  • Металлический стук, возникающий при езде по неровностям – явный признак износа механизма. Помимо этого механизма подобные звуки могут издавать изношенные шаровые опоры и ступичные подшипники, поэтому стоит внимательно прислушаться к источнику стука;
  • Увеличенный свободный ход рулевого колеса (люфт). С завода на модели 2114 уже имеется небольшой люфт, но при неисправности рейки свободный ход может увеличиться в разы, что усложнит движение при поворотах на больших скоростях и перестроениях;
  • Подклинивание либо отсутствие плавности при повороте руля. Этот признак с большой вероятностью говорит именно о неисправности. Вызван износ зачастую из-за разрыва пыльников и попадания грязи в конструкцию.

Затягивание с ремонтом неисправного узла ведет к еще большему ухудшению процесса руления автомобилем. Коррозия, попадание грязи, подклинивание – в один момент могут вызвать заклинивание руля, что при движении чревато трагедией.

Самостоятельная замена рулевой рейки на ВАЗ 2114 возможна в гаражных условиях, где есть яма или подъемник. Для проведения работ по замене на новую запчасть достаточно обзавестись инструментами и инструкцией, ознакомиться с которой можно ниже.

Когда необходима замена рулевой рейки?

Часто проводить полную ревизию и капитальный ремонт рулевой рейки не имеет никакого смысла. Стоимость нового механизма может оказаться не такой высокой, что нивелирует все ваши выгоды от ремонта. Да и отремонтированный механизм явно не будет служить столь же эффективно, как новая рейка. Именно поэтому стоит знать ряд случаев, когда лучше заменить рулевую рейки и не пытаться ее ремонтировать:

  • если пыльники разорваны, а видимые части внутреннего механизма имеют повреждения;
  • в том случае, когда рейка изогнута от механического воздействия;
  • когда вам удалось разглядеть коррозию на внутренних деталях механизма;
  • если ранее уже выполнялась подтяжка рейки с помощью регулировочной гайки, а затем вернулся стук.

Во всех данных случаях можете смело покупать новую рулевую рейку и менять ее. Замену рекомендуют выполнять на специализированных СТО, где рейку смогут правильно установить, настроить и гарантировать вам качественную эксплуатацию. Многие владельцы автомобилей предпочитают менять рейку своими руками, чтобы избежать затрат на обслуживание у специалистов. Но такие действия часто становятся причиной дополнительных расходов.

В нескольких минутах процесс ремонта рейки показан на следующем видео:

Как выгодно обменять авто с пробегом

  1. Диагностику старой модели, на основании которой будет определена ее стоимость;
  2. Выбор машин на обмен, абсолютно новых или обладающих чистой историей пробега: все автомобили проходят криминалистическую экспертизу, потому в автосалоне никогда не будут продавать автомобиль с “темным прошлым”;
  3. Юридическое сопровождение сделки: клиент заключает нотариально заверенный договор и при необходимости может воспользоваться кредитными услугами банка-партнера автосалона;
  4. Оперативность услуги: клиенту не нужно искать покупателей для своего ТС, он лишен необходимости улаживать вопросы с ГАИ или банком. Перечисленные функции — задача автоцентра.

Читайте тут! Балансировка колес своими руками

Таким образом при минимальном наличии документов возможно купить автомобиль улучшенной комплектации в течение от одного до трех дней. Услуга обмена авто с пробегом дает возможность регулярно менять автопарк владельца, приобретая его лучшие модели.

Регулировка рулевой рейки «Шевроле»

Проанализируем ситуации, когда рулевой рейке «шевроле» необходима регулировка. При увеличенном зазоре между рейкой и шестерней во время движения появятся отчетливые стуки, возрастет люфт, что существенно осложнит управление автомобилем.

Если зазора совсем нет, машину заводит в сторону, и водитель вынужден все время принимать меры по выравниванию хода.

При выявлении данных видов неполадок требуется корректировка, причем рулевые агрегаты, независимо от наличия гидроусилителя, регулируются аналогично.

Рекомендуем

«Ремонт рулевой рейки «Опеля»: диагностика, профилактика, сервисное обслуживание» Подробнее Для проведения работ по регулировке необходимы ключи на 26 и 50. Этапы процедуры:

  1. Снять вакуумный усилитель для облегчения доступа к регулировочным механизмам.
  2. Ослабить контргайку. Завернуть регулировочную пробку до предела, отвернуть на 30 градусов и проверить, легко ли двигается рулевая рейка. Руль в это время поворачивать до упора в разные стороны.
  3. Взять динамометрический ключ на 50 и затянуть им контргайку до о.
  4. Установить вакуумный усилитель и проверить выполненную работу по регулировке.

Интересно, что автомобили марки «Шевроле» в США, на их родине, называются по-простому «шеви» (англ. «chevy» — охота или погоня).

Установка рулевой рейки

Ставить рулевую рейку на автомобиль лучше с помощником — один заводит рейку со стороны подкапотного пространства, другой направляет карданный шарнир в шлицы вала из салона. Карданный шарнир можно поставить только в одном положении — в шлицевом соединении есть специальная отливка, которую надо совместить с пазом на ответной части. Не зажимайте сразу стяжной болт — карданное соединение займет правильное положение на шлицах после того, как будут окончательно прикручены рейка и подрамник.

Установите и зажмите болты крепления рулевой рейки и подрамника, после этого окончательно затяните стяжной болт карданного соединения рулевого вала.

Вставьте пальцы рулевых наконечников в цапфы и закрутите гайки. Присоедините трубки и шланги гидроусилителя (или разъемы проводов для системы с ЭУР). Залейте жидкость ГУР в бачок до отметки «максимум».

Установите колеса и не снимая автомобиль с подставок начните прокачку системы (для автомобилей с гидроусилителем).

Как прокачать систему ГУР

  1. Прокручивайте руль несколько раз от упора до упора с небольшой задержкой в крайних положениях.
  2. Снимите автомобиль с подставок, долейте жидкость в бачок ГУР, если уровень понизился.
  3. Запустите мотор.
  4. Прокрутите несколько раз руль от упора до упора, также с задержкой в крайних положениях.
  5. Убедитесь что насос ГУР не шумит, долейте жидкость в бачок, если уровень упал и осмотрите  соединения, шланги и трубки ГУР на подтекание.

Совет: не спешите устанавливать теплозащитный экран, с ним будет сложнее осматривать рейку во время контрольной поездки.

После прокачки проверьте еще раз затяжку всех резьбовых соединений и сделайте контрольную поездку. Ремонт рулевой рейки можно считать успешным, если:

  • Руль стал легче и «острее».
  • Стуки и шумы прекратились.
  • Уровень жидкости в бачке ГУР не падает.
  • Рейка не течет.
  • Автомобиль хорошо управляется, уверенно держит дорогу.

Если все в порядке, установите на место теплозащитный экран.

После ремонта рулевой рейки обязательно проверьте развал-схождение в автосервисе или самостоятельно.

8 признаков неисправной рулевой рейки

  1. В движении по неровностям и при повороте руля слышен стук в районе рулевой рейки.
  2. Ухудшилась управляемость, автомобиль «кидает», особенно остро это чувствуется на высокой скорости.
  3. Свободный ход руля (люфт) увеличен.
  4. Руль вращается тяжелее чем обычно или рывками.
  5. Руль не возвращается в исходное положение после поворота, приходится доворачивать руками.
  6. Шумит насос ГУР, звук усиливается при вращении руля.
  7. Падает уровень масла в бачке гидроусилителя.
  8. На рейке или рядом с ней видны подтеки масла.

Стучать могут элементы подвески — шаровые опоры, рулевые наконечники, сайлентблоки, втулки и стойки стабилизатора. Износ этих деталей приводит к плохой управляемости, увеличению люфта рулевого колеса. Подвеску нужно проверить, неисправные элементы — заменить.

Тяжелое вращение руля, невозврат или медленный возврат в исходное положение может быть следствием неправильной регулировки рейки или нарушением развал-схождения колес. Если вы недавно регулировали рейку, переделайте, но уже правильно, проверьте углы установки колес на СТО.

Для автомобилей с электроусилителем причиной «тяжелого» руля может быть отказ электродвигателя, обрыв или замыкание цепи, окисление контактов в разъемах, неисправность блока управления системы или сгоревшие предохранители.

Утечка жидкости из системы гидроусилителя и шум насоса ГУР связаны — масло вытекает через изношенные сальники и уплотнения. Через них же в систему попадает воздух, из-за которого шумит насос. Осмотрите корпус насоса, шланги и соединения, если нашли течь — устраните.

Как определить износ деталей внутри рейки?

На заглушенном авто покачайте руль вправо-влево с небольшой амплитудой. Если слышен стук — нужен ремонт. Если есть помощник, пусть он в это время  возьмется рукой за рулевую тягу, так можно точнее определить, где люфт.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
