Регулировка рулевой рейки – как обойтись без помощи СТО?

Возможные причины люфта и их диагностика

Помимо естественного износа деталей, причина появления свободного хода в рулевой колонке – следствие неиспраавности деталей, участвующих в управлении автомобиля. Все поломки можно диагностировать следующими тремя способами.

При выключенном двигателе

Если увеличенный показатель свободного хода ощущается при выключенном двигателе, необходимо проверить всю схему рулевого управления. Вот основные проблемы, которые может выявить диагностика:

  • износились рулевые наконечники;
  • поломка крестовины вала рулевой стойки;
  • выработка на зубьях шестерни рейки;
  • если автомобиль оснащен рулевым редуктором (старые автомобили, в которых он выполняет роль усилителя руля), то люфт может появляться в его механизме;
  • износ верхней или нижней шаровой опоры.

При движении

Если руль люфтит во время движения, необходимо обратить внимание на сопутствующие проблемы

  • Автомобиль уводит в сторону. Причина – не отрегулированный развал-схождение.
  • При повороте рулевого колеса возникают посторонние шумы. Причина – недостаточный уровень жидкости гидроусилителя.
  • Стук в передней части при езде по неровной дороге. Причина – выход из строя рулевых тяг и их наконечников. Если этот стук отдает в руль – нужно проверить рулевую рейку.
  • Вибрация руля. Она возникает при разбалансировке колесных дисков. Помимо этого причиной биения руля может быть поломка шаровых опор или рулевых наконечников.
  • Потеря плавности хода. Поворот руля с рывками свидетельствует об износе рулевой рейки.

При торможении

Свободный ход рулевого колеса, возникающий при торможении, может свидетельствовать о таких проблемах:

  • выход из строя подшипника ступицы. Выявить эту поломку можно, подняв на домкрате авто, и пошатав колесо. Если оно люфтит – значит проблема в ступичном подшипнике.
  • после недавнего ремонта ходовой механики плохо затянули крепление ступицы;
  • плохо затянуты крепежные болты рулевого управления;
  • износ тормозных дисков или колодок.

Любые изменения в поведении автомобиля на дороге достойны пристального внимания автомобилиста. Игнорирование тревожных сигналов чревато не только выходом из строя деталей, но и созданием аварийной ситуации.

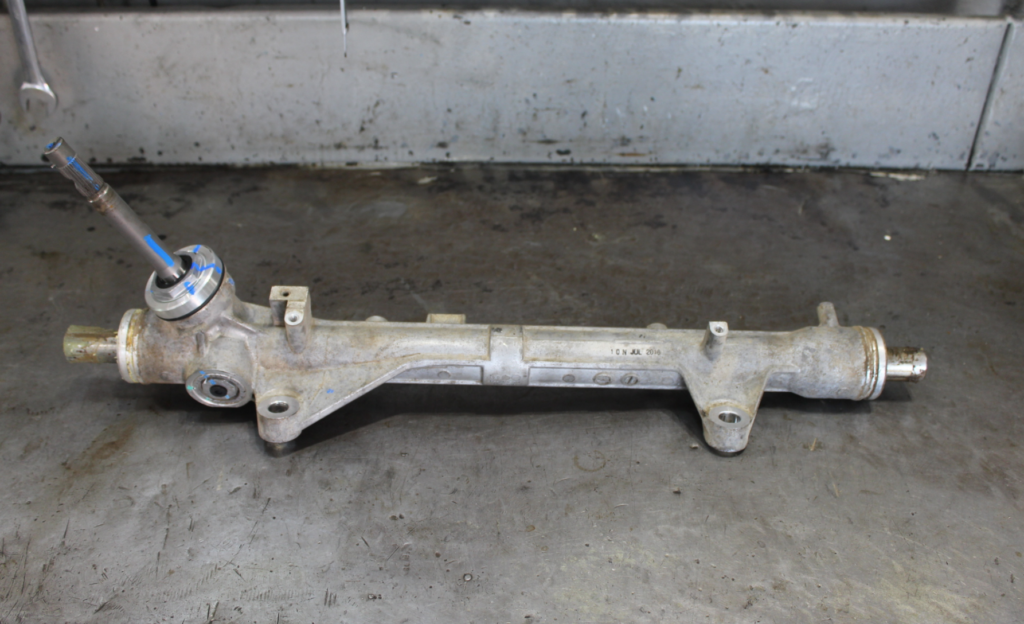

Ресурс рулевой рейки

Завод-производитель указывает, что ресурс данного механизма на модели Веста составляет 60-80 тысяч километров. Данный параметр может отличаться в зависимости от стиля вождения транспортного средства. Желательно после указанного пробега посетить сервисный центр для планового осмотра механизма.

Несмотря на относительную новизну данного экземпляра семейства Лада, проблемы с рулевым управлением могут проявиться уже через 20-40 тысяч километров. Статистика говорит, что только половина всех автомобилей могут проехать указанный производителем ресурс без поломки.

При самостоятельном осмотре рулевой рейки необходимо обратить внимание на следующе моменты:

  • Прежде всего, необходимо проверить прочность установки всех элементов. Иногда достаточно простой подтяжки. Если это не сделать вовремя, проблема может усугубиться.
  • В подавляющем большинстве случаев проблемы с рейкой происходят из-за нарушенной герметичности пыльников. При необходимости элементы нужно заменить, чтобы защитить движущиеся механизмы от загрязнения.
  • Оцените степень износа деталей ходовой части. Выход из строя рулевых тяг, шаровых опор и амортизаторов негативно влияют и на другие узлы. В частности и рулевая рейка вынуждена работать на износ.
  • Выявив более серьезные проблемы при осмотре желательно обратиться в сервис. Неопытные манипуляции приведут к еще большей поломке.

Поскольку Лада Веста — это бюджетный вариант транспортного средства, то и срок службы ее деталей не очень высок. Продлить эксплуатацию и работоспособность можно только благодаря своевременному плановому осмотру.

Строение рулевого управления автомобилем


Несмотря на широкое разнообразие механизмов управления, принцип работы каждого из них содержит подобные основы:

  • кулевое колесо;
  • вал вращения – соединение салона автомобиля и моторного отсека;
  • корпус рейки;
  • зубчатый механизм и осевой вал для горизонтального перемещения наконечников рулевых тяг машины;
  • пыльники, втулки, подшипники, фиксаторы;
  • патрубки подачи гидравлической смазки или наличие двигателя с электрическим типом привода для ЭУР.

Вышеприведенная конструкция носит шаблонный характер, подходит для большинства отечественных и зарубежных автомобильных марок. В некоторых ситуациях будут незначительные дополнения новым оборудованием. И это очевидно, ведь каждый производитель старается сделать свою марку совершенной, применяет новые технологии для повышения срока эксплуатации.

Устройство рулевой рейки Ваз 2109


Устройство рулевой рейки Ваз 2109 Читать дальше: В каком формате записывают cd диски

1наконечник рулевой тяги
2шаровой шарнир наконечника
3поворотный рычаг
4контргайка
5тяга
6внутренние наконечники рулевых тяг
7болты крепления рулевых тяг к рейке
8внутренние наконечники рулевых тяг
9скоба крепления рулевого механизма
10опора рулевого механизма
11защитный чехол
12соединительная пластина
13стопорная пластина
14резинометаллический шарнир
15демпфирующее кольцо
16опорная втулка рейки
17рейка
18картер рулевого механизма
19стяжной болт муфты
20нижний фланец эластичной муфты
21верхняя часть облицовочного кожуха
22демпфер
23рулевое колесо
24шариковый подшипник
25вал рулевого управления
26нижняя часть облицовочного кожуха
27кронштейн крепления вала рулевого управления
28защитный колпачок
29роликовый подшипник
30приводная шестерня
31шариковый подшипник
32стопорное кольцо
33защитная шайба
34уплотнительное кольцо
35гайка подшипника
36пыльник
37уплотнительное кольцо упора
38стопорное кольцо гайки упора
39упор рейки
40пружина
41гайка упора
42палец шарового шарнира
43защитный колпачок
44вкладыш шарового пальца
Aметка на пыльнике
Bметка на картере рулевого механизма
Cповерхность шарового шарнира
Dповерхность поворотного рычага

Итак, ВАЗ 2109 имеет довольно простую рулевую рейку. Она состоит из ряда определенных элементов – это:

  • зубчатая рейки с 2-мя резьбовыми отверстиями — для закрепления внутренних наконечных тяг,
  • опорные кольца, предназначенные для обеспечения плавного скольжения,
  • приводная шестеренка со шлицевым валом,
  • механизм упора (регулирует нужный зазор зубчатой пары),
  • картер, объединяющий все детали и закрепляющий эти детали к корпусу авто,
  • некоторые элементы, предназначенные для защиты рассматриваемого узла от грязи и пыли.

Регулировка рулевой рейки

Если владелец технического средства после проявления первичных признаков неисправности своевременно обращается в сервисные центры для проведения диагностики, то шансы реанимировать механизм управления «малой кровью» высок. Как правило, достаточно подтяжки рулевой рейки.

Однако когда речь идет о возможном столкновении, ударе, аварии с последующей деформацией или разломом корпусной части, то кроме полной замены новой деталью, не обойтись.

Подтянуть рулевую рейку можно, как самостоятельно, так и с привлечением квалифицированных специалистов сервисного центра. Многое зависит от того, какой марки автомобиль, степень сложности механизма управления в нем, общее техническое состояние, квалификация мастера или владельца.

Очевидно, что на отечественных марках ВАЗов провести элементарные профилактические мероприятия не сложно. Чего нельзя сказать о современных зарубежных моделях, например Хонда, Тойота, БМВ, где без наличия цифрового диагностического сканера не обойтись априори. Кстати, что касается последних марок авто сегмента премиум, люкс, самостоятельно устранить поломку не представляется возможным вообще.

Устраняем люфт

Конечно, капитальный ремонт необходим не в каждом случае, так же не всегда нужна замена комплектующих частей, потому что:

  • На ваз 2109 рулевая рейка регулируется, и если знать, каким образом подтянуть механизм рулевой рейки, тогда можно убрать стуки рулевого управления без каких-либо денежных вложений вообще
  • Это возможно, конечно, если стуки вызваны эксплуатационным либо заводским люфтом управления
  • Для регулировки вам следует воспользоваться эстакадой либо смотровой ямой, отыскать под слоем грязи регулировочную гайку, затем, воспользовавшись специальным ключом «17» ее подкрутить

Разбираем рейку

Когда вы устранили люфт, но стуки при этом не исчезли, тогда на ваз 2109 рейка рулевая подлежит разборке и ремонту:

  • Самостоятельный ремонт рейки, не составит особого труда, конечно, если знать в какой последовательности необходимо выполнять операции
  • Сначала снимаем рулевую рейку, причем, если с тягами ее все в порядке, тогда их снимать не обязательно, просто откручиваете их от агрегата и все
  • Затем зажимаем её в тиски либо в специальное приспособление для ремонта
  • А затем снимаем хомуты, крепящие защитный колпак, пыльник, правую опору и распорное кольцо
  • Впоследствии выполняется снятие всех остальных деталей (фото со схемой внизу), включая полную выпрессовку подшипников
  • Затем детали следует, как можно тщательнее очистить от грязи, с дальнейшим их промыванием в керосине
  • А после очищения всех деталей, их следует очень внимательно осмотреть на предмет наличия надиров либо других повреждений
  • Если небольшие задиры будет легко устранить при помощи наждачной бумаги, все сильно изношенные детали, а поврежденные тем более, обязательной необходимо заменить
  • Такой же подход справедлив и к дефектовке подшипников
  • В их конкретном случае при малейших сомнениях в работоспособности этих устройств деталей следует их немедленная замена
  • Так же вам следует понимать, что сама подтяжка рулевой рейки, процедура в принципе, не трудная для выполнения собственными руками операция
  • Зато разборка рулевой, а тем более её замена может потребовать от вас специальных навыков кроме этого понадобится грамотная инструкция
  • Когда у вас совсем нет времени, либо желания проводить подобные операции самостоятельно, либо вы совсем не хотите вникать во все тонкости этого процесса, тогда оптимальным вариантом для вас будет выполнение всех ремонтных работ в специализированной автомобильной мастерской
  • Вы, конечно, понимаете, что цена услуг специалистов обойдется дороже самостоятельного ремонта
  • Причем сумма счета, который, вам выставят, может сильно отличаться
  • К примеру, проведение дефектовки — это одна стоимость, а полный ремонт — совсем другая

Схематическое устройство рейки рулевой, на ней хорошо видно, что за чем снимается и затем одевается назад

  • Стоит заметить, что рейка рулевая это не самый дешевый агрегат автомобиля, поэтому выполнить сразу замену целиком мало кто решается
  • Начинают все с попытки отремонтировать имеющееся устройство
  • Случается, что достаточно просто подрегулировать её, чтобы неисправность исчезла, либо выполнить частичный ремонт с заменой подшипников
  • Разумеется, процедура диагностики, а так же последующий ремонт невозможен без разборки
  • Только разобрав рейку рулевого управления, вы получите полное представление о состоянии её деталей, какие части требуют доработки (шлифовки например), а какие следует однозначно заменить
  • Ремонт практически в любом случае выйдет гораздо дешевле, чем полная замена
  • А если выполнять ремонт рейки самостоятельно вы сэкономите еще и на стоимости услуг автослесарей
  • Для выполнения самостоятельного ремонта как уже не раз упоминалось, понадобится ремонтный комплект, специфические ключи, а так же набор подшипников и консистентная смазка
  • На приобретение комплектующих тратится не много денег
  • Однако, если вы сменили все подшипники, а также уплотнения и смазку, а проблемы с управлением машиной все равно остались, тогда вам все-таки потребуется услуги специалистов, чтобы определить точную причину поломки либо замены «серьезных»(главных) составных частей
  • Самое примечательное, что в условиях современного тотального «дефицита» финансов к полной замене узла целиком прибегают только в крайних случаях, когда в старом уже нечего ремонтировать

Ремонтируем самостоятельно

Для начала вам потребуется набор инструментов и ремкомплекты.

В перечень инструментов и материалов обязательно включите следующее:

  • Ремкомплект одной из трех комплектаций (о них ниже);
  • Подшипники;
  • Смазка;
  • Набор ключей и отверток.

Выбор ремкомплекта

Что касается ремкомплектов, то стандартный минимальный набор включает в себя четыре элемента:

  • Шайбы;
  • Гайки;
  • Подшипники;
  • Втулки, выполненные из фторопласта.

Но хватит ли его для конкретно вашей ситуации с рулевыми рейками? Попробуем разобраться в назначении и комплектации каждого из трех типов ремкомплектов.

  1. Самый дешевый ремкомплект, с комплектацией которого вы уже знакомы, позволяет решить самые незначительные проблемы, возникшие с вашими рейками.
  2. Средний комплект дополнительно включает в себя другие подшипники и валы. Предназначен для более серьезных ремонтных работ.
  3. Самый дорогой ремкомплект может состоять из цельных новых реек, то есть предусматривает уже скорее не ремонт, а простую замену агрегатов.

При выборе ремкомплекта важно убедиться, что он подходит не просто для ремонта рулевых реек, но и для конкретно вашего автомобиля ВАЗ 2114. Плюс ко всему, важно знать, какая рейка стоит сейчас на машине

Если это не родная деталь, что бывает достаточно часто, тогда ремкомплект для «четырнадцатой» модели уже не подойдет. Вам нужен набор в соответствии с автомобилем, от которого была позаимствована деталь системы рулевого управления.

Дефектовка деталей

Детали разобранной рейки нужно протереть от масла, очистить от отложений и внимательно осмотреть. В ремонтных комплектах обычно поставляются только резиновые уплотнения и фторопластовые втулки с кольцами. Не для каждого случая этого может быть достаточно.

Тщательно осмотрите поверхность зубчатого штока — на нем не должно быть повреждений и следов износа

Особое внимание уделите рабочей зоне — зубьям и части штока, которая соприкасается с кольцами, сальниками и втулками. Любое повреждение, коррозия, риски и задиры приведут к быстрому износу уплотнений и течи рейки.

Глубокая коррозия штока рейки. Такую деталь ставить нельзя.

На косых зубьях шестерни приводного вала не должно быть трещин, зазубрин, сколов и глубокого износа. Ставить вал с такими повреждениями опасно — рейка может заклинить в движении.

Частая причина стуков в рейке — износ прижимной втулки. Рабочая поверхность детали должна быть гладкой, без следов продавливания и задиров. Прижимной втулки обычно нет в ремкомплекте рейки, но на многие автомобили ее можно купить отдельно.

Износ прижимной втулки — фторопластовая вставка продавлена

Сильно изношенные и поврежденные детали рейки нельзя восстановить в условиях гаража. Если при дефектовке обнаружены проблемы — обратитесь за помощью в специализированные СТО. Там могут отреставрировать вал и шток рейки на профессиональном оборудовании.

VESKO-TRANS.RU

АвтоНовости / Обзоры / Тесты

Подтянуть Рулевую Рейку Ваз 2109

Мы правильно тянем рейку управления на ВАЗ-2114 своими руками: советы и сам процесс

Никто не оспаривает тот факт, что рабочий руль в любом автомобиле гарантирует не только безопасность водителя и пассажиров, но и бесперебойную работу в принципе. Независимо от типа привода, будь то червячная передача, коробка передач со стойкой или без усилителя, все они требуют многократного технического обслуживания. ВАЗ-2114 и все самарские генераторы второго поколения получили достаточно надежный и привычный механизм управления ремонтом и настройкой. У него нет гидроусилителя, поэтому его легче обслуживать и регулировать.

Зачем тянуть рельс на ВАЗ-2114

Диагностика управления рельсом и механизмами управления

Перед тем, как подтянуть шину управления на ВАЗ-2114, вы должны рассмотреть предварительные условия, которые сообщат вам, когда пора начинать ремонт или подъем.

Во-первых, это бесплатная игра.

В основном, АвтоВАЗ гарантирует достаточно долгий срок эксплуатации рулевого механизма, а именно десять лет. Однако вы должны понимать, что это идеальные условия работы. Это предполагает ровную асфальтированную дорогу, постоянное наличие высококачественной смазки в поддоне багажника и мягкий стиль вождения.

При нормальных условиях эксплуатации этот период практически недостижим

Неважно, дороги, качество запчастей и часто суровый режим автомобиля приводят к тому, что механизм дает о себе знать гораздо раньше

Первые симптомы неисправности рулевого механизма на ВАЗ-2114

Первые симптомы неисправности рельса или необходимости подтягивания очевидны:

Как затянуть рулевую рейку ВАЗ 2115,2114,2113,2199,2109,2108

Я перезагрузился. Я сожалею, что видео не показывало, куда вставить.

Как затянуть рулевую рейку на ВАЗе. Нюансы

к затянуть рулевую рейку ВАЗ

2110 понадобится специальный ключ октаэдра «в 17», на более современный.

  1. Стук в капоте в области щитка двигателя, особенно при неравномерном движении.

На ВАЗ-2114 стук при движении по неровным участкам дороги может произойти из-за ослабленной гайки на болте, который сжимает карданный зажим

Последнее может рассматриваться как кричащая неисправность и может вызвать серьезные проблемы с дорожным движением.

В В этом случае, Скорее всего, ситуация не может быть исправлена ​​лифтом, но чтобы сделать выводы раньше, вы можете попытаться исправить это. Есть два способа сделать это. как на машине, так и со снятой рейкой.

Полная разборка рулевой рейки и замена ремкомплекта

Во втором случае регулировка производится после замены ремонтного комплекта и полного ремонта механизма. Мы постараемся преодолеть немного крови и просто отрегулировать разрыв при включении стойки, таким образом устраняя люфт и стук.

Дергаем рейку ВАЗ-2114 своими руками

Чаще всего все Поднятие стойки. это только выбор игры для помолвки и настройка игры шлем. Если износ деталей механизма (втулок, самой коробки передач, зубчатых колес, сальников и пильных дисков) имеет решающее значение, не следует избегать ремонта и установки комплекта. Однако самый простой способ проверить это. натянуть рельс непосредственно на вагон.

Для регулировки стойки вам понадобится специальный ключ, который вставляется в регулировочную гайку в корпусе рулевого механизма. Вы можете сделать этот ключ самостоятельно, но он продается в любом магазине, стоит копейки и никогда не помешает иметь его в наборе инструментов. Кроме того, это значительно облегчит работу не только при регулировке, но и при снятии рельса при необходимости.

Рельс ВАЗ-2114 регулируется следующим образом:

  1. Рекомендуется устанавливать машину либо на эстакаде, либо на элеваторе. Вы можете отрегулировать направляющую из-под капота, но она почти не сработает.

Установите автомобиль на лифтах или путепроводах

Проверка руля и завязывание тяги

Затяните регулировочную гайку с помощью специального ключа

Видео о регулировке рулевой рейки

Выбирая люфт, мы не скрываем инструмент, а проводим тест-драйв, в ходе которого оцениваем работу рулевого механизма. Если рулевое колесо свободно вращается, но его нет, регулировку можно считать завершенной. Если рулевое колесо слишком тугое, лучше ослабить регулировочную гайку, повернув ее на несколько градусов против часовой стрелки.

Рулевая рейка требует не меньшего ухода, чем рулевые наконечники

Регулировка рулевой рейки без снятия

Если вы не можете решить, как подтянуть рулевую рейку на ВАЗ 2110, рекомендуем ознакомиться со вторым вариантом — без снятия.

Для этого метода вооружитесь специальным гаечным ключом, который выполнен в виде восьмигранника, размером на 17 мм.

Выполнять подтяжку рулевой на «десятки» следует исключительно в тех случаях, когда во время работы рулевого механизма наблюдаются стуки. Просто так выполнять работу без реальной потребности не стоит.

  1. Заедьте на смотровую яму или поднимите автомобиль на подъемнике.
  2. Снимите защиту двигателя, возьмите плоскую отвертку и поднесите хорошее освещение под автомобиль.
  3. Найдите заднюю часть подрамника в задней части рулевой рейки. Там рейка и вал должны пересекаться. В том месте располагается регулировочная гайка. Не перепутайте ее с пробкой регулировочной гайки. Это распространенная ошибка новичков.

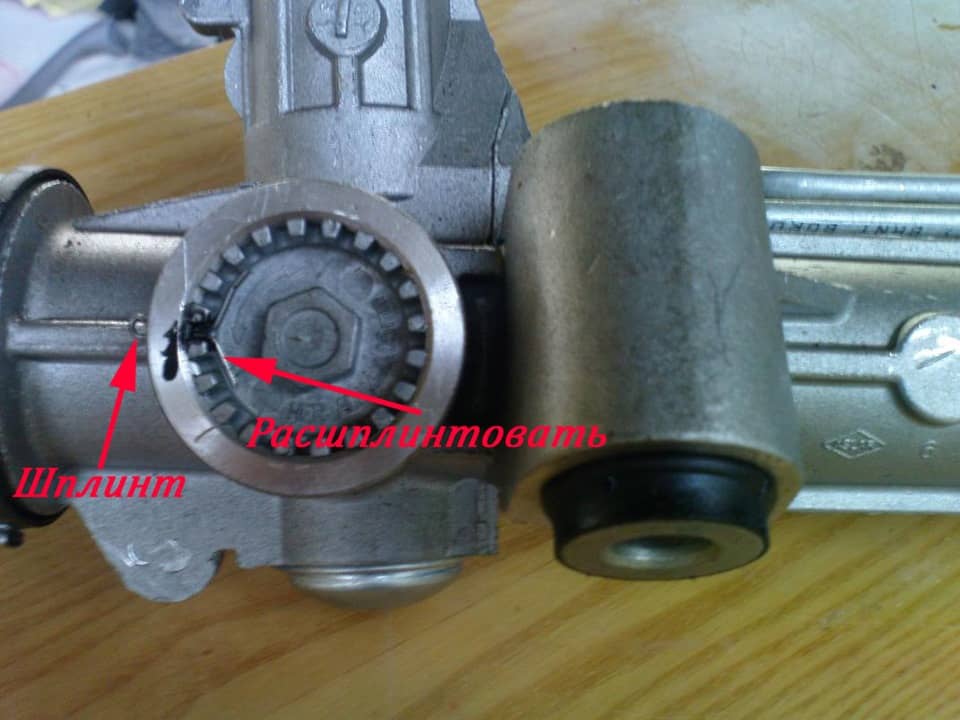

  4. Если ранее рулевой механизм был нетронутым, на гайке будет присутствовать заглушка зеленого цвета. Она выполняет функции стопора и ее монтируют непосредственно на заводе.
  5. Плоской отверткой удалите заглушку. Наверняка она сломается, но ничего страшного в этом нет.
  6. Удалив стопор, берите в руки специализированный регулировочный ключ, выполните зажим, двигаясь по часовой стрелке. Не зажимайте до упора. Степень зажатия напрямую зависит от силы стуков при движении.
  7. Ключ проверните градусов на 10, проверьте рейку на предмет люфта. Если он присутствует, прижмите еще. За раз крутить более чем на 15 градусов не рекомендуется.
  8. Проверить степень зажатия достаточно легко. Возьмите рейку, поверните ее резко в одну и другую сторону. Если никаких посторонних шумов при этом не наблюдается, рейка затянута хорошо.
  9. Пытаться установить на место стопор не имеет смысла, даже если вам удалось его сохранить в целостности. Никакой пользы он в себе не несет.

Видео

Мы разобрались, как можно отрегулировать рулевую рейку на ВАЗ 2110 со снятием и без снятия. Какой вариант привлекательнее для вас — решайте сами. Снимая рейку, можно дополнительно выполнить некоторые другие работы, проверить состояние агрегатов, узлов, что-то заменить, подтянуть.

Очевидно, что самостоятельно выполнить регулировку более чем реально. Единственный нюанс — это поиск специализированного ключа регулировки именно под автомобиль ВАЗ 2110. Без него вы ничего сделать не сможете, аналогов среди подручного инструмента не существует. Стоит он не дорого, потому переживать не стоит. Но и пережимать тоже.

Регулировка рулевой рейки ВАЗ 2110, 2111 и 2112

Если на ВАЗ 2110 стучит рулевая рейка, не спешите огорчаться. Возможно решить проблему поможет ее регулировка. А Вы знаете, как подтянуть рейку на «десятке» своими руками без снятия?

Чтобы подтянуть рулевую рейку ВАЗ 2110 потребуется специальный ключ восьмигранник «на 17». Чтобы найти регулировочную гайку подъемник или яма не потребуется, добраться до гайки можно просунув руку под вакуумный усилитель тормозов и нащупать углубление для ключа в этом месте:

На двигателях ВАЗ 2112 добраться до регулировочной гайки можно следующим образом:Подтяжка рулевой рейки ВАЗ 2110 производится против часовой стрелки (если смотреть сверху). Затягиваем гайку до упора, а затем ослабляем ее на два деления (24 градуса), чем обеспечивается зазор 0,12мм. между гайкой и упором рейки. Проверяем легкость перемещения рейки, отсутствие стуков и заеданий. После чего кернят (обминают) в двух точках резьбу картера (не повреждая гайку) и наносят краской метки, фиксирующие положение гайки относительно картера.

Если регулировка рулевой рейки выполнена правильно, то посторонние стуки должны исчезнуть, руль станет острее и после поворота должен самостоятельно возвращаться в центральное положение. Если рулевую рейку перетянули, тогда в крайних положениях руля рейку будет закусывать, а вращение руля будет более трудным, чем раньше.Если для решения проблемы пришлось выполнить ремонт рулевой рейки, тогда подтяжка рулевой рейки будет производится в тисках. Определить люфт рулевой рейки можно пошатывая тяги (усы). Чтобы уменьшить люфт в рулевой рейке следует повернуть гайку против часовой стрелки примерно на 10-15 градусов, после чего снова проверяем люфт. При необходимости опять подтягиваем, пока люфт в рулевой рейки не исчезнет. Выработка в каждом случае разная, поэтому какого-то определенного момента затяжки не существует. По окончанию работ не забываем закернить гайку, обмяв резьбу картера.

Кстати, если придется менять рулевую рейку, то ознакомьтесь с таблицей их взаимозаменяемости.

Подтянуть рулевую рейку ВАЗ без снятия..

Как часто Вы регулируете рулевую рейку?

Как проходит ремонт рулевой рейки Фольксваген

Ремонт рулевой рейки фольксваген поло должен проводиться в специальном помещении при наличии оборудования и инструментов, которые позволят провести работы быстро, качественно и без риска повредить другие узлы автомобиля и исправные детали.

Знаете ли вы?Наличие на станции техобслуживания стенда для диагностики позволяет проверить работу механизма при нагрузках без установки на автомобил ь.

  1. Снятый с автомобиля узел помещают в верстак.
  2. Откручивают тяги, снимают пробку золотника.
  3. Выкручивают гайку золотника и гайку прижима.
  4. Извлекают пружину и прижим штока.
  5. Отмечают взаимное положение распределителя и корпуса.
  6. Снимают стопорное кольцо, достают распределитель.
  7. Вынимают из корпуса шток и тыльную опору.
  8. Специальным приспособлением извлекают левый сальник штока.
  9. Детали тщательно очищают от продуктов износа, масла и грязи с помощью моющих растворов.
  10. Пришедшие в негодность детали заменяют новыми.
  11. Шток шлифуют на токарном станке.
  12. Процесс сборки начинается с запрессовывания левого сальника штока в корпус рейки специальным приспособлением.
  13. На гребенку штока и зубья распределителя перед установкой наносят специальную смазку.
  14. Подготовленные детали устанавливают в корпус рулевого редуктора.
  15. Следующим запрессовывают подшипник, после него сальник, надевают стопорное кольцо.
  16. Устанавливают прижим штока, пружину, все затягивают гайкой прижима.
  17. Закручивают гайку золотника, пробку золотника,заполненную смазкой, прикручивают на место.
  18. Надевают уплотнитель на тыльную опору.
  19. Запрессовывают сальник в тыльную опору, после чего ее устанавливают на рулевую рейку.
  20. Положение тыльной опоры фиксируют стопорным кольцом.
  21. Качество работы и герметичность собранного узла проверяют на стенде.

Вал механизма при незначительной коррозии восстанавливают методом напыления хрома с последующей шлифовкой. При существенных повреждениях и износе шестерней зубчатого вала и корпуса выполняют полную замену рулевой рейки фольксваген.

Изношенные детали обязательно меняют, так же как резиновые прокладки и сальники, после чего собирают механизм и устанавливают его на автомобиль.

Знаете ли вы?При сборке механизма соблюдают полную чистоту, не допускается попадание грязи в систему. После сборки узла в исправную систему заливают свежие технологические жидкости, систему прокачивают.

Как убрать люфт руля на ВАЗ 2107

Начать работу следует с проверки затяжки резьбовых соединений рулевого механизма и состояния рулевых тяг (наконечников). Погнутые тяги или изношенные шарниры рулевых наконечников подлежат замене. Для этого придется воспользоваться съемником и гаечным ключом на 22. Не стоит пытаться выровнять тяги или отремонтировать наконечники. В целях безопасности эти детали всегда нужно заменять новыми. Далее следует проверить состояние маятника и регулировку червячного редуктора. Изношенные втулки маятника необходимо заменить новыми. Для этого необходимо открутить от него рулевые тяги (используется ключ на 22 и съемник) и демонтировать маятник с автомобиля, открутив болты крепления. Маятник зажать в тиски, вынуть шплинт и открутить регулировочную гайку. Когда гайка откручена, можно разобрать маятник и заменить изношенные втулки новыми. При сборке маятника необходимо закрутить регулировочную гайку так, чтоб его сошка вращалась с усилием 1-2 килограмма. Если все детали заменены или исправны, а резьбовые соединения затянуты, регулировка люфта руля ВАЗ 2107 осуществляется за счет регулировки рулевого редуктора. Для этого понадобится ключ на 19 и мощная шлицевая отвертка. Регулировка выполняется следующим образом:

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
