Меняем колодки ручника на Шевроле Лачетти своими руками

Артикулы колодок ручного тормоза

Тормозная система Шевроле Лачетти устроена так, что стояночный тормоз не участвует в активном торможении. Его задача – удержать автомобиль на подъеме. Из-за такого использования колодки на ручнике изнашиваются медленно.

Сторонние производители выпускают расходники, по качеству сравнимые с оригиналом или немного хуже. Поэтому при возникновении вопроса: «Какие же колодки выбрать на Лачетти?» – единственным ориентиром при выборе между оригиналом и аналогом при одинаковом качестве для автолюбителя служит цена.

Оригинальные колодки

Выпускаются компанией General Motors, артикул – 96496764.

Производитель	Артикул	Средняя цена
General Motors	96496764	3096

Аналоги

Их выпускает несколько фирм. Названия, артикулы и цены приведены в таблице ниже.

Производитель	Артикул	Средняя цена
ABE	C00011ABE	1248
ABS	9220	2041
ADR	ADR290821	736
AMD	AMDBF229	736
ASHIKA	550WW04	1311
ATE	3013703222	1651
BEHR HELLA	8DA355051011	1924
BLUE PRINT	ADG04175	1640
BORG BECK	BBS6404	1724
BRAVE	BRBS12	624
CIFAM	153052	1328
DELPHI	LS2025	1846
DENCKERMANN	B120077	976
EGT	421581EGT	1831
FERODO	FSB4017	1505
GIRLING	5185439	1214
GROG	96496764	1360
HANKOOK	FLD111	1479
HELLA PAGID	8DA355051011	2140
HERTHBUSS JAKOPARTS	J3500908	3920
IBERIS	IB154003	1356
JAPANPARTS	GFW04AF	1245
JAPKO	55W04	1263
KOREA AUTOPARTS	96496764	1891
KRAFT	KT091509	894
LPR	9780	1490
LYNX	BS1800	848
METELLI	530052	1151
MEYLE	29145330008	1510
MINTEX	MFR661	1787
NIPPARTS	N3500909	1099
NK	2736785	1355
NPA	NP31304226	1532
NSP	NSP0196496764	1075
ONNURI	GBSD011	1106
OSSCA	26291	720
PATRON	PSRK0102	521
Q FIX	Q0920327	845
REMSA	439800	1010
REMSA	442200	1369
ROAD HOUSE	439800	965
S B S	18492736785	1510
SANGSIN	96496764	1400
SFEC	BS002025	969
TEXTAR	91071000	2389
TRISCAN	810021001	2210
TRUSTING	27007	1045
TRW	GS8543	1428
TSN	235	729
UBS	B1204001	866
UXCLENT	201615SP26	1193
VPM	VPM96496764	1367
WEEN	1522003	905
YES Q	ESA9065	1898
ZEKKERT	BK4051	1021

Регулируем положение колодок

Для случаев, когда производится просто ревизия задних тормозных барабанов или же осуществляется замена троса/тормозных колодок, то параллельно с подтягиваем троса на ручнике обязательно и непременно нужно регулировать положение колодок.

Наружный диаметр колодок должен составлять 167,6-168,6 (мм).

Добраться до колодок не так-то и просто. Колодки ручника спрятаны за барабан-диском. Демонтаж задних тормозных дисковых барабанов в подробностях описан в статье по замене колодок стояночного тормоза.

Если вкратце, то необходимо вывесить задние колеса на домкратах, подложив какой-нибудь упор для страховки. Снимаются колеса. Крышка барабан-дисков зафиксирована к ступице потайным винтиком, его нужно выкрутить. И только после этого получится снять с колесной ступицы дисковый барабан, за котором спрятаны тормозные колодки ручника.

Штангенциркулем замеряем диаметр развода колодок.

​

Перемещаем регулятор разведения/схождения колодок ударной отверткой до тех пор, пока колодки не примут положение 167,6-168,6 (мм) в диаметре.

​

Все, можно проводить сбор тормозной системы.

Дополнительная информация

Стоит обратить внимание, что каждый из методов регулировки ручного тормоза отвечает за определенную часть колодочного тормоза. Регулируя натяг троса из салона, изменяется положение верхней части колодок ручника

При регулировке положения колодок механизмом разведения/схождения, из-под крышки барабана-диска, изменяется положение нижней части колодочного тормоза.

Разумеется, для равномерного износа колодок ручника нужно пользоваться и первым, и вторым методом регулировки.

Проверяется правильность работы ручного тормоза на уклоне. Уровень уклона должен составлять не менее 23%. Взведя рычаг ручного тормоза на 4 щелчка, машина должна оставаться неподвижной, даже если машину расшатывают из салона или снаружи.

Срок обслуживания элементов ручного тормоза ничем не регламентирован. Регулировать натяг ручника или менять колодки/трос нужно по мере необходимости. И в каждом отдельном случае время износа ручника будет разным. Кто-то пользуется ручным тормозом чуть ли не каждый день, а у кого-то в ручном тормозе вообще нет необходимости.

По поводу водителей второй категории (которым ручнике не нужен), специалисты рекомендуют разрабатывать ручной тормоз в теплый период года не менее 1 раза в месяц, а когда холодно и сыро, то ручник нужно взводить не менее 4 раз в месяц (1 раз в неделю).

Замена тормозных колодок

Вывешиваем и снимаем колесо, не забыв подставить дополнительные подставки под автомобиль в целях безопасности.

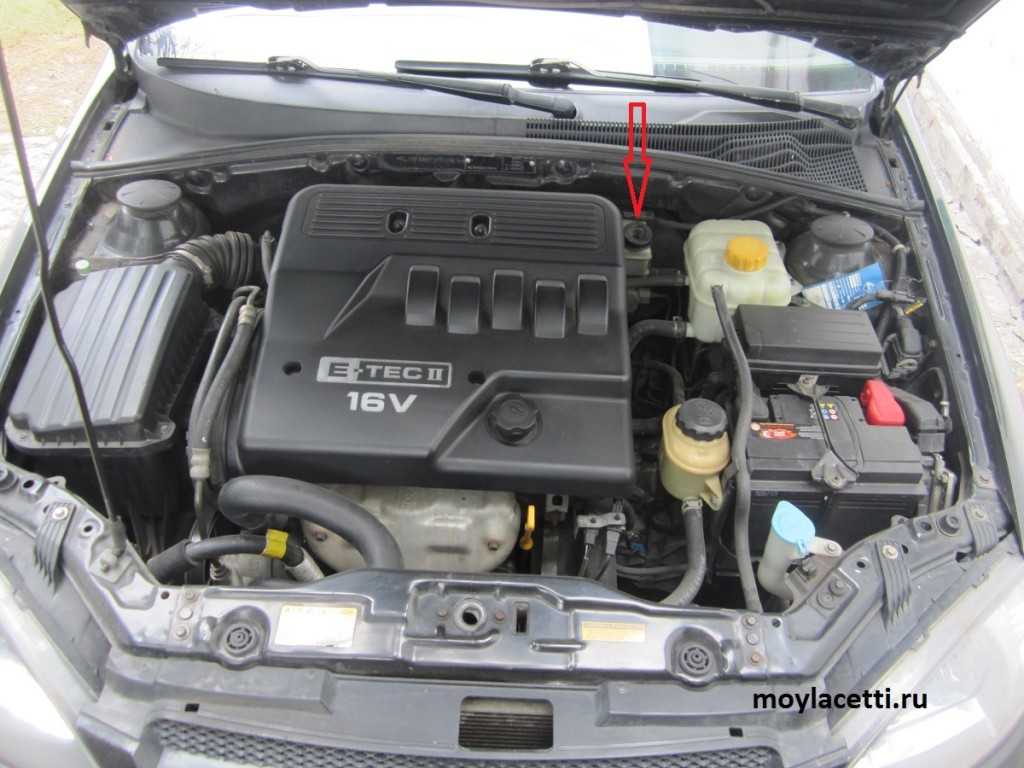

Открываем капот, находим бачок тормозной системы (он же и для сцепления) и шприцем отбираем жидкость примерно до половины. Это делается для того, чтобы, когда мы будем утапливать поршень в цилиндр суппорта, жидкость не вытекла через верх бачка.

Металлической щёткой аккуратно очищаем суппорт от грязи

Ключом отворачиваем нижний болт суппорта

Для примера, также покажу на переднем тормозном суппорте

Теперь отверткой поддеваем суппорт и поднимаем его вверх

Если не идёт, тогда нужно совсем чуть-чуть утопить поршень и всё пойдёт, как по маслу)))

Поднимаем суппорт и, если падает, то подвязываем его проволокой.

Проверяем состояние пыльника поршня. В моём случае пришлось его менять.

Снимаем старые колодки

Вычищаем направляющие колодок (показано красной стрелкой) и вынимаем направляющий палец суппорта ( показано жёлтой стрелкой)

Вычищаем направляющий палец и вымываем его посадочное место

Аналогичную процедуру проводим и с верхней направляющей.

Смазываем их свежей смазкой для направляющих и устанавливаем на свои места. Они должны двигаться вперёд-назад плавно и без заеданий.

Теперь под пыльник поршня по кругу наносим смазку для поршня суппорта. Если с тюбика не очень удобно, тогда можно выдавить смазку в медицинский шприц и из шприца наносить смазку под пыльник.

После этого утапливаем поршень до конца, чтобы влезли новые колодки. И также, благодаря этому, смазка равномерно смажет поршень.

В идеале, конечно, чтобы лучше смазать поршень и разработать его в новом положении (новые колодки толще старых, поэтому поршень будет работать в другом положении), можно его несколько раз выдвинуть и утопить обратно.

Чтобы выдвинуть поршень, необходимо нажать на педаль тормоза, но предварительно установить какой-нибудь ограничитель, чтобы поршень не вылез полностью. Я, например, просто немного выкручиваю шпильку своего инструмента и, поршень, при нажатии на педаль тормоза, вылезает на необходимую величину и упирается в шпильку. Затем вкручивая шпильку, снова его утапливаю.

Смазываем направляющие колодок и тыльную сторону колодок высокотемпературной смазкой.

Уточню, что я постепенно отхожу от смазывания колодок высокотемпературной смазкой. В последнее время данную процедуру не провожу, так как не вижу особой пользы от этих действий. Смазка очень быстро смывается. А к тому, что осталось очень любит прилипать пыль и грязь. Об этом более подробно в конце.

Как Подтянуть Ручник На Шевроле Лачетти Видео

Отрегулируйте стояночный тормоз для Chevrolet Lachetti

Тормозная система автомобиля рано или поздно изнашивается, что требует замены множества элементов, а также обязательной периодической диагностики и регулировки. Во многих тормозных системах ручной тормоз, стояночный тормоз

реализована автоматическая регулировка, но адаптивные подушки Chevrolet Lachetti не установлены. При необходимости отрегулируйте стояночный тормоз Lacetti, и вся работа займет 10-15 минут.

Диагностика и тестирование стояночного тормоза на шевроле лачетти

Конструкция стояночного тормоза Lacetti такова, что его тормозные колодки работают независимо от основного рабочего тормоза.

Они установлены в полости тормозного диска, поэтому он работает с колодками рабочего тормоза и с колодками стояночного тормоза. Эти подушки контролируются с кабелями ручка с трещоткой из салона. Хороший стояночный тормоз должен удерживать автомобиль на склоне 24% , В этом случае перемещение рычага перед полностью заблокированными задними колесами не должно быть больше 6-8 щелкните храповое устройство.

Когда необходима настройка?

Максимальный рычаг поднят.

В случае, когда полностью затянут ( около 9-10 кликов ), ручной тормоз не блокирует задние колеса; стояночный тормоз необходимо отрегулировать или отремонтировать. Как правило, трос для колодок стояночного тормоза часто натягивается, а колодки натираются колодками. Однако, прежде всего, мы попытаемся отрегулировать рычаг рычага, потянув за трос и установив колодки в правильное положение.

растягивание ручной тормоз, стояночный тормоз

наШевроле лак .

Натяжение ручного тормоза на шевроле лачетти

в качестве поднять

ослабленный трос ручного тормозаШевроле Лакетт 2 способа.

Распространенным заблуждением является то, что многие ограничиваются просто потянув за кабель.

На самом деле этот метод не совсем корректен, поскольку только такая регулировка приведет к неравномерному контакту фрикционных накладок с тормозным диском и, как следствие, к неравномерному ускоренному износу накладок.

Регулировка окружности прокладки

Поэтому сначала отрегулируйте диаметр окружности обуви. Правильный параметр. 167,6-167,8 мм. При снятии тормозного диска измерьте диаметр суппорта как можно ближе к центру ступицы. Мы сами узнаем, как это сделать прямо сейчас.

Отрегулируйте стояночный тормоз

Это все теория, но на практике процедура настройки ползунка выполняется в этом порядке. Сначала вытяните трос к норме, но он не ограничен, но прокладки уменьшены до номинального диаметра. Процедура выглядит следующим образом:

1. Сначала нужно добраться до гайки регулировки натяжения троса. Это можно сделать из салона двумя способами.
2. Снимите держатель стекла в центральном туннеле справа от водителя.

Разобраться и снять механизм стояночного тормоза

В принципе, если бы все получилось, его можно было остановить, но мы не гарантируем равномерную блокировку с внутренней стороны тормозного диска, в результате износ колодок будет неравномерным. Вот как мы это делаем.

Регулировка стояночного тормоза на Шевроле Лачетти своими руками

Трос, хоть и не обязательно но скорее всего, в нижнем положении ручника будет ослаблен полностью и будет подвержен растягиванию, но это растягивание я не считаю критичным ADD-AUTO. В салоне ручник подергал на Гентре, как то показалось слабенько совсем, как невесомый.

Может машина еще без предпродажной подготовки. Там же мужик писал: Регулируем стояночный тормоз Это все теория, а на практике процедуру регулировки ручника проводят в таком порядке — сначала дотягивают трос до нормы, но этим не ограничиваются, а подводят колодки до номинального диаметра.

Порядок работ следующий: Для начала нужно добраться до гайки регулировки натяжения троса. Это можно сделать из салона двумя способами. Снимаем держатель стакана на центральном тоннеле справа от водителя. Демонтаж подстаканника Тонкой отвёрткой вынимаем заглушку.

К гайке уже можно добраться, но это можно сделать только высокой головкой на Чтобы облегчить себе доступ к ней, можно пойти другим путём — открутить четыре самореза и снять пластиковый кожух полностью.

Как отрегулировать ручник Шевроле Лачетти

Разобрали и добрались до механизма ручника Поднимаем ручник ровно на 2 щелчка. Вывешиваем оба задних колеса.

Головкой или ключом подтягиваем гайку до тех пор, пока колеса не станут прокручиваться с небольшим усилием.

Износ задних тормозных колодок — подтверждением износу колодок считается свист и недостаточная скорость остановки во время торможения; Неправильная регулировка ручника — резьба калибрующей гайки со временем может ослабевать. Для устранения неисправности достаточно закрутить гайку; Клин троса в оболочке — возникает в случае отрыва или ржавления элементов троса, что и вызывает стопорение.

Исправляется ситуация смазкой троса внутри оболочки или установкой новой детали; Обрыв троса — случается из-за чрезмерного натяжения или температурных перепадов и требует замены комплектующих; Попадания масла или других рабочих жидкостей на колодки — возможно в связи с нарушением герметичности сальников цилиндров поршней или задней полуоси.

Ситуация исправляется регулярным торможением или протиркой колодок техническим спиртом

Обратите внимание!

Как Подтянуть Ручник На Лачетти

Показателем функциональной исправности ручного тормоза является стопорение автомобиля после доводки трещотки на 3 щелка — если машина продолжает катиться, то время отправляться на СТО

Замена масла в МКПП на Шевроле Лачетти на дому Замена масел будь-то в двигателе по другому коробке — важное мероприятие, к которому следует отнестись серьезно и ответственностью

Неправильная замена по другому подбор масла приводит как развести колодки ручника на шевроле лачетти необратимым последствиям и вывести из строя трансмиссию или двигатель, в зависимости от срока проекта какое масло в Малая толщина тормозных колодок За неопасное торможение автомобиля отвечает тормозная система. От её исправности зависит эффективность и скорость остановки. Количество устройств в тормозах довольно огромное, и они все должны работать как часы, ведь выход из строя 1-го повлечет за собой как минимум противные последствия.

Давайте побеседуем о том Своевременная замена колодок на автомобилях ВАЗ — залог безопасной езды Исправные тормоза — обязательное условие при эксплуатации транспортного средства.

Как отрегулировать ручник

И вот решил, значит, показать, как я регулирую ручник со своей точки зрения.

Как известно, ручник регулируется в двух местах:

• посредством натяжения троса из салона
• раздвижением колодок в самом механизме

И вот здесь начинается самое интересное. Абсолютное большинство занимается натяжкой троса из салона. Закрутили гайку, трос натянули, добились необходимого количества щелчков и готово.

Но как по мне — это в корне не верно.

Если Вы когда-нибудь снимали тормозной диск и обращали внимание, как устроен и как работает сам механизм ручника, то Вы поймёте суть ошибки данных мануалов. Дело в том, что трос разводит колодки только вверху! Следовательно работать будет только верхняя часть колодок, а нижняя останется не при делах

А оно нам надо такое? Конечно нет

Дело в том, что трос разводит колодки только вверху! Следовательно работать будет только верхняя часть колодок, а нижняя останется не при делах. А оно нам надо такое? Конечно нет.

Тем более постоянно перетянутый трос — это тоже как-то не по Фэншую.

В общем, как по мне правильная регулировка ручника состоит из следующих шагов:

• послабляем трос ручника в салоне, чтобы он и не провисал, но и не был перетянут
• разводим колодки в самом механизме до момента, когда они начнут задевать за барабан и немного их сводим, чтобы барабан начал крутиться свободно
• регулируем трос в салоне до необходимых 6-8 щелчков

Важно понять, что трос необходимо не натягивать, а регулировать!

Теперь более детально рассмотрим этот процесс.

Для начала добираемся до гайки регулировки троса в салоне. Для этого дергаем вверх подстаканник

Видим заглушку

Поддеваем ее с правого торца и снимаем

Видим гайку под ключ на 12 мм. Это и есть гайка регулировки троса ручника

Лезем под машину и оцениваем состояние троса. Если он сильно перетянут, то послабляем его. Если имеются порванные нити троса, то трос необходимо заменить

Если пыльники порваны, тогда трос также нуждается в замене

В этом месте всё очищаем и также оцениваем целостность троса

Снимаем тормозной суппорт. Сделать это достаточно просто, открутив ключом на 14 два болта его крепления. Один внизу…

…и один вверху

Снимаем суппорт и подвешиваем его за проволоку

Теперь у нас два пути:

• регулируем ручник
• снимаем тормозной диск, оцениваем ситуацию и состояние механизма, очищаем всё и обрабатываем, например, преобразователем ржавчины

Предпочтительнее пойти по второму пути, так как там всё очень любит ржаветь, да и состояние колодок желательно оценить.

В общем, если лень или нет времени возиться, тогда вынимаем резиновую заглушку (красная стрелка) и приступаем к регулировке, а если есть желание сделать всё основательно, тогда откручиваем болт крестовой отвёрткой (желтая стрелка)

Если пошли по лёгкому пути, то после извлечения заглушки необходимо выставить диск так, чтобы отверстие было внизу. При помощи фонарика в отверстии мы увидим зубчатое колесо регулировочного механизма

Берём отвёртку с плоским лезвием, просовываем в отверстие и вращаем это зубчатое колесо. Когда крутим его вверх — колодки разводятся, а когда крутим вниз — отгадайте, что они делают

Разводим колодки до упора, а затем немного назад, чтобы диск не затирал о колодки.

Внимание! Так как диск крепится только одним болтиком, то чтобы избежать перекоса и обеспечить точность регулировки — имеет смысл дополнительно зафиксировать диск колёсной гайкой

Теперь идём в салон и регулируем трос. Закручивая гайку, добиваемся необходимых 6-8 щелчков.

В принципе, можно оставить и большее количество щелчков — до 10.

Проверяем вращение колёс и работу ручника. На этом процесс регулировки ручника окончен.

Если Вы всё же решили снять диск и оценить состояние механизма, то я делаю это так.

Откручиваем болтик крестовой отвёрткой и снимаем диск.

Очищаем все доступные места

и сам диск тоже

Затем я всё обрабатываю преобразователем ржавчины

Ждём пока всё высохнет и почернеет

Затем все трущиеся места и крепления пружин и колодок смазываем медной смазкой. Не рабочую часть колодок!!!

Ей же смазываем резьбу регулировочного механизма и болт крепления диска, чтобы в следующий раз он открутился без особых проблем

Осталось только отрегулировать ручник по вышеизложенному алгоритму.

Будут вопросы или поправки с дополнениями — милости прошу в ниже.

Если в процессе работы выяснится, что суппорт Вашего авто заклинил, тогда посетите страницу Ремонт тормозного суппорта

Вот обещанное видео о регулировке ручника

Всем Мира и ровных дорог

По теме:

25+

Участники, которые лайкнули этот пост:

Это интересно: Какой аккумулятор стоит на Пежо 308 — какой лучше?

Замена задних колодок на «Шевроле» своими руками

Каким образом снять старые тормозные колодки «Лачетти» или установить новые? У каждой модели «Лачетти» существует специальная инструкция. Все же для полного понимания порядка действий предлагается поэтапная методика:

Необходимо заднюю часть автомобиля поднять, используя домкрат, а затем снять колесо с той стороны, где предполагается начать ремонт.
Между направляющими колодками и положением тормозного суппорта следует вставить отвертку.
Далее накидным ключом необходимо отвинтить фиксирующий болт, составляющий крепление суппорта.
После этого при помощи отвертки извлекают суппорт, открывая поверхность колодки.
Затем тормозные колодки «Лачетти» осторожно вынимают из направляющих. Для уверенности их слегка раскачивают.
При помощи щетки для работы по металлу необходимо снять потеки, а также коррозийные образования с места установки колодок.
Далее посадочные гнезда обрабатывают высокотемпературной смазкой с пластичными свойствами.
В последнюю очередь следует продавить во внутреннюю полость тело поршня рабочего цилиндра.. В случае когда автомобиль обладает задними тормозами дискового исполнения, есть возможность параллельно произвести замену колодок устройства стояночного тормоза

Такая необходимость возникает, если он не обеспечивает надежной фиксации даже после подтяжки тросика

В случае когда автомобиль обладает задними тормозами дискового исполнения, есть возможность параллельно произвести замену колодок устройства стояночного тормоза. Такая необходимость возникает, если он не обеспечивает надежной фиксации даже после подтяжки тросика.

Замена колодок ручного тормоза Шевероле Лачетти

Срок эксплуатации колодок ручного тормоза Chevrolet Lacetti ничем не регламентирован. Тормозные колодки ручника подвергаются замене по мере их износа.

Уровень износа колодок определяется в ходе ревизии задних тормозных барабанов.

Если фрикционные накладки стерлись до отметки в 1,5 (мм), то это сигнал для экстренной замены колодок ручного тормоза Шевроле Лачетти.

Специалисты рекомендуют проводить ревизию тормозной системы, в частности задних тормозных барабанов, не реже 1 раза в 30 000 (км) пробега.

Работа по замене колодок ручного тормоза хоть и не обладает высоким уровнем сложности, но все же должна выполняться мастером с солидным опытом техобслуживания Chevrolet Lacetti. Дело в том, что после замены колодок тормозную систему нужно подвергать тонкой регулировке.

Процесс замены колодок ручника Шевроле Эпика

• Останавливаем и глушим машину. Включаем 1 передачу.
• Заглядываем в салон и отпускаем регулировочную гайку натяга троса ручного тормоза. Регулировочный механизм спрятан за крышкой (крышка поддевается отверткой).

Начнем с колеса на стороне водителя. Приподнимаем домкратом левую заднюю часть и снимаем колесо. Не забудьте подложить под авто какой-нибудь страхующий упор.

​

​

Откручиваем потайной винтик крепления крышки дискового барабана к колесной ступице.

​

• Пробуем снять крышку дискового тормозного барабана.
• Если крышка не поддается демонтажу, то необходимо свести тормозные колодки. Для этого в крышке барабана-диска предусмотрено технологическое отверстие (оно прикрыто заглушкой). Сразу за отверстием находится регулятор (зубчатое колесо). На регулятор нужно воздействовать ударной отверткой с плоский шлицом.

• После этого крышка должна поддаться, снимаем ее.​
• Извлекаем верхние стяжные пружины на передней и задней колодках.

​

​

Снимаем нижнюю стяжную пружину.

​​​

Достаем регулятор зазора между колодками

Обратите внимание, регулятор состоит из 3 частей: втулки с зубчатым колесом и двух наконечников. За время эксплуатации Chevrolet Lacetti резьбовые соединения регулятора успевают порядочно закиснуть

Механизм регулировки следует как следует почистить и разработать, а на резьбовые поверхности следует нанести тонкий слой термостойкой смазки.

​

На каждой из колодок снимаем фиксатор-солдатик. Для этого нужно нажать на пружину и провернуть стержень.

​

Снимаем распорную планку, отведя от ступицы заднюю колодку.

​

​​​

Снимаем изношенные колодки.

​

Как следует продуваем щит тормозного механизма Шевроле Лачетти и ставим новые тормозные колодки. Диаметр в крайних точках тормозных колодок должен составлять 167,6–167,8 (мм).

​

​​

Проводим сбор узла в обратной последовательности

Обратите внимание, рабочие поверхности тормозных колодок и дискового барабана следует протереть спиртовой салфеткой.
Повторяем все вышеописанные операции на противоположном колесе.

Проводим регулировку ручного тормоза.
Делаем пробный заезд, контролируем правильность работы ручного тормоза.

Что было использовано при замене колодок ручника Chevrolet Lacetti?

1. Набор ключей
2. Набор отверток
3. Плоскогубцы
4. Домкрат и страхующий упор
5. WD-40
6. Термостойкая смазка

Понадобятся и новые колодки ручного тормоза Шевроле Лачетти. Лучше отдать предпочтение оригиналу (артикульный номер GM 96496764). Любителям экстремальной езды можно посоветовать колодки АBS 9220.

Вместе с колодками дополнительно могут потребоваться стяжные пружины, а также фиксаторы-солдатики. Существуют ремонтные комплекты, в которых предусмотрено все необходимое для обслуживания дисковых барабанов Chevrolet Lacetti.

Дополнительная информация

Не нужно забывать про обслуживание и основной тормозной системы. Педаль тормоза приводит в движение колодки тормозных суппортов

То есть вместе с колодками ручника обязательно нужно уделять внимание и задним тормозным суппортам, так как они работают независимо друг от друга

В обслуживании нуждаются как сами колодки, так и направляющие суппортов

Особое внимание нужно уделять выжимному цилиндру. В продаже имеются специальные ремкомплекты для сервиса тормозных суппортов Chevrolet Lacetti

Периодически необходимо менять и сам дисковый барабан.
