Меняем задние тормозные колодки на Рено Дастер своими руками

Как снять тормозной барабан рено дастер


Тормозной барабан – одна из главных запчастей, отвечающая за плавное сбавленные скорости передвижения и торможение машины. Сегодня в т/с тормоз такого типа в основном устанавливается или на малолитражках или на заднюю ось. Почти всегда тормозной барабан применяют на грузовых авто или автобусах. Об особенностях и достоинствах барабанной тормозной системы пойдёт речь ниже.

Плюсы и минусы барабанной тормозной системы

Рассмотрим основные плюсы и отрицательные стороны барабанного элемента в сравнении с дисковой системой.

Плюсы:

  • высокая степень защиты элементов от загрязнения, что увеличивает срок службы устройства;
  • на крупногабаритных транспортных устройствах, благодаря большей площади контакта с поверхностью, такая деталь позволяет более эффективно тормозить.

Минусы:

  • эффективность работы устройства резко падает при сильном нагреве, что крайне негативным образом сказывается при вождении автомобиля на высоких скоростях;
  • нет системы вентилирования, что приводит к увеличению количества газовой среды между колодками и барабанами и, как следствие, мешает процессу торможения.

Когда необходимо менять передние тормозные колодки

Замена тормозных колодок на Рено Дастер производится при остаточной суммарной толщине фрикционного слоя и металлической опорной пластины менее 6 мм. Интенсивность износа накладок зависит от условий эксплуатации и стиля езды.

Дополнительные причины замены колодок:

  • установка нового тормозного диска;
  • попадание на фрикционный материал моторного масла или антифриза;
  • обнаружение на накладке механических повреждений;
  • отслоение фрикционного материала от металлической пластины из-за перегрева или заводского дефекта;
  • появление металлического скрежета, возникающего при трении пластины о тормозной диск.

Регулировка

Как было сказано выше регулировка ручного тормоза Рено Дастер происходит после ремонта или замены троса. Благодаря тому, что на Renault Duster конструкция ручного тормоза имеет саморегулирующее устройство, корректировка натяжения происходит без каких либо проблем, а вот сам ручник необходимо подтягивать самостоятельно. Происходит регулировка путем перемещения рукоятки вниз и вверх, а также полным нажатием на педаль. Во время этого процесса возникают несколько щелчков храповика, после чего ручник начинает работать исправно. В случае если произошло ослабление трасса, его нужно натянуть, сделать это правильно можно следующим образом:

  1. Пластиковую панель, расположенную между пассажиром и водителем снимаем
  2. Поднимаем при помощи домкрата заднюю часть автомобиля
  3. Несколько раз ногой нажимаем на тормоз и удерживаем педаль в нажатом положении
  4. Берем ключ на 10 и вращаем по часовой стрелке регулировочную шайбу, производя регулировку троса
  5. Поднимаем ручной тормоз в рабочее положение и в этот момент должны быть слышно около восьми щелчков, если их меньше, то нужно ослабить трос, открутив регулировочную гайку против часовой стрелки

После того как ручной тормоз Рено Дастер отрегулирован, необходимо произвести финальную проверку, для этого опускаем ручной тормоз и прокручиваем задние колеса, они должны свободно крутится. Переводи ручник в рабочее состояние, в таком положение колеса должны быть неподвижны.

Регулировку ручника следует производить после замены любых тормозных элементов, а также после любых работ связанных с тормозной системой.

Как поменять трос ручника

Каждый узел и комплектующая имеет свой собственный ресурс эксплуатации, после которого требуется установка новой запчасти. Аналогичная ситуация и с деталями, входящими в систему ручного тормоза, в частности трос ручного тормоза. Ниже расписано подробно, каким образом можно отремонтировать стояночный тормоз на седане Рено Логан, если он не поддается регулировке. Но следует помнить, что колодки задних колес начинают разжиматься под действием 2-х тросиков. Причем у каждой свой отдельный привод. Замена троса ручника:

  1. Сначала производится ослабление тросов откручиванием регулировочной гайки, как указано ранее, в начале данной публикации.
  2. Затем автомобиль устанавливается на домкрат, чтобы была возможность окрутить задние колеса и провести демонтаж тормозных барабанов.
  3. С каждого колеса производится снятие задних тормозных колодок, предварительно отщелкнув фиксирующие пружины, которые стягивают колодки.
  4. После на рычаге приводящем колодки в действие снимается окончание тросика. Произвести данную процедуру можно лишь предварительно отжав пружину, используя пассатижи.
  5. Когда вышеуказанные операции выполнены пассатижами сжимается крепежный элемент защитного каркаса и снимается трос с отверстия в щите тормозного узла.
  6. Оболочки защиты правого и левого тросиков дополнительно удерживаются специальными крепежными элементами, размещенными на рычажке балки – отожмите их.
  7. После, чуть подтянув приводные троса в салон автомобиля Renault Logan, необходимо вывести их концы из отверстий уравнителя.
  8. Теперь операции выполните под днищем машины Рено Логан и протяните тросики через каналы в основании кузова.

Процедура извлечения дефектных тросов стояночной тормозной системы закончена. Чтобы поставить новые тросики следует использовать данный алгоритм, но в обратной последовательности. Аналогичные действия выполняют когда требуется замена тросика ручника как специалисты автосервиса, так и при самостоятельном подходе. Кроме этого, может понадобиться установка нового троса спереди ручника, но это касается уже починки механизма рычага и это отдельная история, и покупать нужно запчасти оригинальные, у каждой из них имеется свой артикул.

Замена колодок тормозных механизмов задних колес Renault Duster

Renault > Duster

Работу проводим на ровной просторной площадке, смотровой канаве или эстакаде.

Внимание! Колодки тормозных механизмов задних колес необходимо заменять только комплектом — все четыре колодки. Замена колодок только одного тормозного механизма может привести к уводу автомобиля в сторону при торможении

Замену колодок показываем на левом заднем колесе. Перед снятием барабана тормозного механизма опускаем рычаг стояночного троса до упора — автомобиль должен быть расторможен.

Снимаем заднее колесо и надежно фиксируем автомобиль на опорной стойке заводского изготовления.

Для того чтобы снять барабан, колодки нужно свести.

Процедура замены задних колодок Рено Дастер

Чтобы вскрыть тормозной барабан Duster и заменить соответствующий узел заднего колеса приготовьте:

  • ключ для колесных болтов,
  • пассатижи простые & раздвижные,
  • плоскую отвёртку.

Задние колодки пора менять при:

  • истончении накладок,
  • замасленности накладок,
  • плохом их соединении с основой,
  • сколах либо глубоких царапинах.

У полноприводных или переднеприводных Дастеров стяжные пружинки в механизме различаются, как и разжимной рычаг ручника, но внутренний минимальный диаметр барабана одинаков.У полноприводного Дастера пружины расположены снаружи колодок, их лучше снять перед началом работы.

Снятие заднего барабана полноприводного кроссовера

Перед заменой задних колодок требуется сначала отвести храповый механизм. Он поддевается отверткой через ступичное отверстие, уменьшается длина распорной планки. Далее у натяжителя троса ручника выкручивается регулировочный винт. Для этого ручной тормоз нужно опустить до упора, в его рукоятке выкрутить этот крепеж.


Ссылка на источник фото

Барабан крепится к ступице двумя винтами. Их выкручивают ключом TORX Т-40. В месте разделения колодок по периметру барабана нужно постучать молотком, чтобы отошли накипь и грязь. Как только барабан отойдет от ступицы, его поддевают плоской отвёрткой или монтажной лопаткой, и снимают.

Штангенциркулем установите внутренний диаметр барабана Дастер.

Меняем колодки

Процедура замены задних тормозных колодок выполняется в такой очередности:

  1. Включается 1-я передача, ставятся колёсные упоры спереди.
  2. Ручник до упора отжимается вниз.
  3. Заднее колесо снимается, Рено Дастер подпирается.
  4. Тормозную жидкость желательно немного откачать из бачка.
  5. Снимается барабан.

  6. Отвёрткой сдвигается разжимной рычаг привода ручного тормоза, одновременно на тросе сжимается пружина.
  7. Трос отсоединяется от рычага.
  8. Стойка придерживается, чашка пружины поворачивается после нажима на 1/4 оборота.
  9. Чашка с пружинкой, опорная стойка снимаются.

    Ссылка на фото

  10. Так же снимается вторая опорная стойка следующей накладки.
  11. Стяжная пружинка сверху немного растягивается, носки колодок выводятся из упорных прорезей в поршнях.
  12. Стяжная спираль снизу немного растягивается, носок накладок выводится из-за ограничительной пластинки, колодки с пружинами и распоркой снимаются.
  13. Как только колодки Дастер будут сняты, поршни цилиндра нужно временно зафиксировать любым способом (проволокой и т.д.), чтобы они не были вытолкнуты, не вытекла тормозная жидкость.

    Источник изображения

  14. От накладок отцепляются кончики стяжной пружины, она снимается.
  15. Из пазика колодки спереди извлекается вилка распорки.
  16. От передней накладки отцепляется конец серьги зазорного регулятора.
  17. От колодок отцепляются концы стяжной спирали, накладки разъединяются.
  18. Растянув спираль распорки, из паза задней колонки извлекается вилка планки, отсоединяется от разжимного рычага.
  19. От распорной планки отцепляется конец оттяжной пружинки, планка снимается.
  20. С задней колодки снимается оттяжная пружинка распорочной планки.
  21. Тормозной механизм осматривается, очищается от грязи.
  22. Деформированные заржавевшие детали меняются на новые.
  23. Пружины, стойки, чашки подлежат замене каждый раз во время разборки механизма. При работе нужно следить, чтобы правые и левые детали не были перепутаны.
  24. В местах контакта колодки со щитами нужно нанести тугоплавкую смазку. Этой же смазкой нужно обработать стержень распорки в месте резьбы.
  25. После освобождения поршней заднего тормозного цилиндра от фиксаторов (проволоки и т.д.), их подпирают раздвижными пассатижами, ставятся новые.
  26. Барабан ставится на место.
  27. Зазор между ним и накладками регулируется 10-15-кратным выжиманием педали тормоза. Каждый жим должен сопровождаться щелчком регулятора. Когда звук прекратится, регулировка закончена.
  28. Колесо ставится на место, проверяется, насколько легко оно вращается.
  29. Аналогично меняются колодки второго колеса Duster. Далее регулируется стояночный тормоз.

Запчасти, ТО

Товары, из ассортимента Дастершоп77, которые могут быть вам интересны:

ИзображениеАртикулНаименованиеПроизводительЦенаНаличиеВ корзину
BR-001-GARD-URDPБрызговики увеличенные (расширенные) Дастер-ГАРД передниеДастер-Гард1300 / 1100 р. Дисконт: 1000 р.>10
DC495Дисконтная карта (Dusterclubs.ru, Dustershop77.ru)700 / 500 р. Дисконт: 500 р.>10
DC218Дефлектор воздуха «Теплые ноги» для Дастер, Логан, Сандеро, Ларгус500 / 300 р. Дисконт: 250 р.>10
patriot-001-1Защита муфты редуктора и бензобака (сталь)Патриот5400 / 4500 р. Дисконт: 4000 р.4
005-008502Защита на порожек багажникаРусская Артель1500 / 1300 р. Дисконт: 1000 р.>10
PT014-7010402-RDU112901Накладка на порожек багажника PTGroupPt GROUP1300 / 1100 р. Дисконт: 850 р.>10
NRD-009102Жабо под лобовое стекло (РА)Русская Артель1800 / 1700 р. Дисконт: 1600 р.4
DC654Жабо с креплением без скотча 3М (Дастер/Террано) (АртФорм)АртФорм (Yuago)3500 / 2500 р. Дисконт: 1900 р.>10
R12711Ветровики (дефлекторы на окна) COBRA/AutoplexCOBRA / Autoplex2000 / 1600 р. Дисконт: 1500 р.6
RA0052Накладки на пороги дверей (перед+зад) РАРусская Артель2500 / 2000 р. Дисконт: 1700 р.>10

Renault Duster de dust 1.6 ГБОAdact Бортжурнал Задние тормозные колодки

Где то в прошлом году, в декабре появился скрип пр начале движения! Даже через музыку в салоне было его слышно. После разгона он пропадал и появлялся после пару минут простоя на дороге. После вывешивания заднего правого колеса и при попытке его покрутить, сразу было выявлен очаг «зла». Наверное колодки подумал и решил их посмотреть…Но не тут то было! Я не смог снять тормозной барабан. Он прилип к ступице, что я просто боялся его расколоть при ударах молотком. После такого танца с бубном, решился даже снять всю ступицу вместе с подшипником. Открутил ступичную гайку и как в роликах с ютуба, прикрутил трос 3мм колесными болтами, затем вставил домкрат и пытался стащить все это дело. Но после обрыва этого троса, решил пока забить ибо нужен все же другой подход к делу.В итоге вроде и скрип поутих со временем. Да и пробег тогда еще только к 40тк наверное подходил. Что и успокаивало. Затем стал пропадать ручник…перед техосмотром я его еще смог подтянуть, но вот в последнее время он опять таки не удерживал машину. Было решено все же добраться до колодок. И опять неудача. Второй раз я опять ручными средствами его не осилил. Почитав форумы, я понял, что я такой не один. У кого то барабаны аж сами слетают, а кто то мудохается весь день!Раунд третий принес свои плоды… Вывесил колеса по диагонали и на скорости с педалью в пол, тормозя ручником, он все же с громким щелчком, сдвинулся с «мертвой точки». А второй пришлось немного подубасить резиновой кувалдой…победа все же произошла!Грязи там оказалось довольно таки много. Колодки сточились почти в ноль и это на 46ткм. На одной даже металл уже только начал шлифовать барабан!

А всему виной такого исхода — это заклинивший рычаг троса ручника. Это известная проблема. Ситуевина такая происходит…При использовании ручника, колодка остается разжатой и возвратные пружины не могут осилить этот заклинивший рычаг. В итоге после периодических таких циклов, колодки истираются быстрее обычного…

Полный размерРуками еле расшатал это рычагСледующая засада, это выбор новых колодок! А вернее отсутствия — этого самого выбора! У официалов эти самые колодки стоят где то 3700 рупий. Если забивать код этого изделия, то там вообще 7р может выдать(напр Экзист) А если смотреть аналоги, то вообще белебирда. Наши колодки должны быть размером 230мм, а аналоги идут 203мм. Люди покупают такие колодки и при замене офигивают…как так то! Да еще и фиксатор троса ручника на дастере то, ферзиперстовый мля. Такие не каждый делает…только бош и он же оригинал))) Поэтому выбора два — купить оригинал или клепать накладки от ваза классики. Хотел уже пойти последним путем, но случайно обнаружил колодки Асам, похожие на наши Дастеровские.Да, некоторые не хвалят Асам, но пока больше альтернативы нет. Даже если они сотруться быстро, наклепаю тогда нах САМ!)))… A sam сделать сможешь? (шутка)Короче, на вид довольно таки качественно сделано то…По сравнении есть такие моменты.

Пошаговая инструкция для полноприводных авто

Замена накладок производится комплектом, запрещается использовать элементы с разной толщиной фрикционного слоя. При неравномерном износе наблюдается уход машины в сторону при торможении.

Перед тем, как поменять колодки, проверяется количество жидкости в бачке. Уровень доводится до отметки Max (например, при помощи резиновой спринцовки или медицинского шприца). При монтаже новых накладок излишки жидкости могут вытечь в моторный отсек.

Алгоритм действий при замене колодок:

  1. Установить автомобиль на ровную площадку и заглушить двигатель.
  2. Зафиксировать машину противооткатными упорами и отпустить вниз рычаг парковочного тормоза.
  3. Поднять кузов домкратом и установить под порог стальную страховочную стойку.
  4. Отвернуть болты и снять колесо со ступицы.
  5. Сдвинуть колодки к центру при помощи отвертки с плоским жалом, которая просовывается внутрь барабана через каналы для болтов колесного диска. В устройство механизма автоматической корректировки зазора входит распорная вставка с храповым колесом. Жало отвертки перемещается снизу вверх, уменьшая длину планки и отводя накладки от рабочей поверхности тормозного механизма. Работа регулировочного узла показана в видео, снятом владельцами машины Renault Duster.
  6. При помощи головки Torx 40 открутить 2 винта, расположенных на фронтальной части барабана.
  7. После того, как болты откручены, необходимо потянуть на себя металлический кожух. Если снятие детали затруднительно, то необходимо дополнительно свести колодки. После демонтажа крышки категорически запрещается нажимать на педаль тормоза, поскольку происходит выдавливание поршней из тормозного цилиндра.
  8. Отстегнуть жалом отвертки или губками плоскогубцев кончик верхней пружины от металлического каркаса передней колодки.
  9. Вынуть противоположный крючок пружины из отверстия в задней накладке.
  10. Демонтировать по аналогии нижнюю пружину.
  11. Снять дополнительный эластичный элемент, поддерживающий зазор между фрикционной накладкой и рабочей поверхностью барабана.
  12. Утопить и провернуть плоскогубцами штампованную шайбу, удерживающую накладку на опорной штанге.
  13. Вытащить стержень с противоположной стороны барабанного механизма.
  14. Снять по аналогичной методике фиксатор передней накладки.
  15. Сдвинуть от щита заднюю колодку, что позволит демонтировать наконечник троса, идущего к рычагу ручного тормоза.
  16. Удалить колодку и пружину, установленную на металлическом наконечнике троса.
  17. Удалить переднюю колодку, которая снимается вместе с дистанционной пластиной и механизмом регулировки.

Сборка механизма

Пружины и регулятор положения очищаются от слоя пыли, поврежденные детали необходимо заменить на элементы из состава ремонтного комплекта. Промытый винтовой механизм и храповик покрываются слоем смазки, устойчивой к воздействию высокой температуры. При обратной сборке планки следует учитывать разнонаправленную резьбу в левом и правом отверстиях. Регулятор крепится на передней накладке, которая крепится опорным стержнем. Задняя колодка фиксируется на тросе, а затем ставится фиксатор и регулировочные пружины.

С поверхности кожуха стальной щеткой удаляется слой пыли (от износа накладок и металлической поверхности), если высота бортика превышает 2-3 мм, то рекомендуется заменить деталь. После сборки узла производится корректировка положения колодок.

Для настройки необходимо нажать на педаль тормоза, а затем 4-5 раз поднять рычаг парковочного тормоза до упора (с нажатой кнопкой храповика). При каждом подъеме срабатывает храповик, который отводит колодки к рабочей поверхности.

Корректность настройки проверяется по количеству щелчков, нормой считается проворачивание колеса на 7-8 зубьев. Регулировка прекращается после прекращения щелчков в механизмах. Затем проверяется уровень рабочей жидкости в бачке, при снижении объема производится доливка.

Замена задних тормозных колодок на Renault Duster

Алгоритм замены достаточно прост. Он почти ничем не отличается от аналогичного на других автомобилях с барабанными тормозами. Включает следующие этапы:

  • демонтируется колесо, снимается тормозной барабан;
  • при помощи отвертки снимаются нижняя, верхняя пружины;

  • при помощи пассатижей аккуратно снимается пружина регулятора зазоров;
  • чашка пружины аккуратно проворачивается – необходимо выбрать момент, когда паз совместится с хвостовиком;
  • опорная стояка целиком снимается с тормозного щита

Когда колодка перестает удерживаться пружиной – её очень легко вытащить. После чего на место устанавливается новая накладка. Сборка осуществляется в строго обратной последовательности. При длительной эксплуатации резьбовые соединения могут просто закиснуть. В таком случае следует использовать WD-40.

В свою очередь механизм задних колодок может просто рассыпаться

Потому все действия важно выполнять максимально аккуратно. Желательно в крытом помещении с хорошим освещением, чистым полом

Меняем своими руками

Чтобы поменять задние колодки, Рено Дастер необходимо поставить на ровную площадку. Причем процедуры следует использовать весь комплект деталей. То есть, в ходе операции по замене следует устанавливать 4 колодки. Если процедура затронет только одни тормоза, при во время движения автомобиль будет уходить в сторону.

Процедура начинается с того, что из бачка, расположенного под капотом, с помощью шприца удаляется тормозная жидкость. Далее снимается колесо (или сразу оба). Чтобы демонтировать барабан потребуется плоская отвертка. Последнюю следует поместить в отверстие, в которое вкручивается болт фиксации колеса. Затем с отверткой нужно найти и раскрутить храповую гайку, тем самым уменьшая длину распора.

Порядок замены тормозных колодок немного отличается на полно- и моноприводных кроссоверах.

Замена на Renault Duster 4х4

Используя ключ Torx-T40, нужно открутить 2 винта, которые фиксируют барабан. После выполнения операции запрещено нажимать на педаль тормоза. Это может привести в вылету поршней из колесного цилиндра.

Тормозной механизм заднего колеса на моделях Дастер 4х4 включает в себя следующие элементы:

  • чашка пружины;
  • опорная стойка;
  • передняя и задняя колодки;
  • прижимная пружина;
  • верхняя и нижняя стяжные пружины;
  • распорная планка;
  • колесный цилиндр;
  • пружина регулятора;
  • рычаг привода и трос стояночного тормоза;
  • тормозной щит.

Замена четырех (по два на каждое колесо) тормозных колодок на Рено Дастер проводится в ходе следующих этапов:

С помощью отвертки снимаются верхняя и нижняя стяжные пружины.

  • Отверткой или плоскогубцами удаляется пружина регулятора зазоров.
  • С помощью пассатижей проворачивается чашка пружины опорной стойки задней колодки. Остановиться следует в тот момент, когда паз совместится с хвостовиком.
  • Удаляется чаша с пружиной.

  • Опорная стойка вынимается из тормозного шита.

После завершения манипуляций необходимо произвести аналогичные действия в отношении детали, расположенной спереди.

Следом за этим нужно:

  1. Отвести заднюю колодку от щита.
  2. Плоской отверткой отсоединить наконечник троса стояночного тормоза от рычага.

  3. Снять данный элемент и пружину троса.
  4. Снять переднюю колодку и распорную планку, предварительно удалив пружину.

Перед установкой новых деталей следует зачистить резьбу у храповой гайки и наконечника распорной планки. Затем на эти элемнеты наносится пластичная смазка. Механизм, отвечающий за регулировку зазора, монтируется обратно. Для этого необходимо вручную ввернуть в соответствующее отверстие наконечник распорной планки.

Монтаж новых изделий на Дастер производится в обратном порядке. Прежде чем устанавливать барабан, необходимо удалить с поверхности следы грязи и металлической стружки.

В конце следует отрегулировать положение установленных деталей на Дастер. Для этого нужно несколько раз нажать на педаль тормоза, после чего зажать ее. Далее несколько раз следует поднять и опустить рычаг стояночного тормоза. Выполняя эти манипуляции, можно услышать щелчки, возникающие вследствие работы механизма регулировки зазоров между колодками и тормозными барабанами. Процедуру необходимо выполнять, пока не исчезнут посторонние звуки.

В завершении нужно проверить уровень тормозной жидкости.

Замена на Renault Duster с передним приводом

Для замены деталей на моноприводной версии Дастер разводят распорный механизм, меняя зазор между барабаном и изношенной деталью. Далее удаляется защитный колпак, установленный на подшипнике супницы. С помощью ключа на «36» раскручивается гайка, после чем снимается барабан.

В дальнейшем проводятся манипуляции, аналогичные тем, что были описаны выше в отношении Дастер 4х4. В конце рекомендуется закручивать новую самоконтрящую гайку с моментом натяжения 175 Н*м.

Провести замену задних тормозных колодок на Рено Дастер можно как самостоятельно, так и обратившись в специализированный центр. Процедура занимает сравнительно мало времени и не требует особых навыков

Однако важно помнить порядок действий и после замены колодок вернуть остальные компоненты тормозного механизма на прежние места

Меняем своими руками

Чтобы поменять задние колодки, Рено Дастер необходимо поставить на ровную площадку. Причем процедуры следует использовать весь комплект деталей. То есть, в ходе операции по замене следует устанавливать 4 колодки. Если процедура затронет только одни тормоза, при во время движения автомобиль будет уходить в сторону.

Процедура начинается с того, что из бачка, расположенного под капотом, с помощью шприца удаляется тормозная жидкость. Далее снимается колесо (или сразу оба). Чтобы демонтировать барабан потребуется плоская отвертка. Последнюю следует поместить в отверстие, в которое вкручивается болт фиксации колеса. Затем с отверткой нужно найти и раскрутить храповую гайку, тем самым уменьшая длину распора.

Замена на Renault Duster 4х4

Используя ключ Torx-T40, нужно открутить 2 винта, которые фиксируют барабан. После выполнения операции запрещено нажимать на педаль тормоза. Это может привести в вылету поршней из колесного цилиндра.

Тормозной механизм заднего колеса на моделях Дастер 4х4 включает в себя следующие элементы:

  • чашка пружины;
  • опорная стойка;
  • передняя и задняя колодки;
  • прижимная пружина;
  • верхняя и нижняя стяжные пружины;
  • распорная планка;
  • колесный цилиндр;
  • пружина регулятора;
  • рычаг привода и трос стояночного тормоза;
  • тормозной щит.

Замена четырех (по два на каждое колесо) тормозных колодок на Рено Дастер проводится в ходе следующих этапов:

С помощью отвертки снимаются верхняя и нижняя стяжные пружины.

  • Отверткой или плоскогубцами удаляется пружина регулятора зазоров.
  • С помощью пассатижей проворачивается чашка пружины опорной стойки задней колодки. Остановиться следует в тот момент, когда паз совместится с хвостовиком.
  • Удаляется чаша с пружиной.

  • Опорная стойка вынимается из тормозного шита.

После завершения манипуляций необходимо произвести аналогичные действия в отношении детали, расположенной спереди.

Следом за этим нужно:

  1. Отвести заднюю колодку от щита.
  2. Плоской отверткой отсоединить наконечник троса стояночного тормоза от рычага.
  3. Снять данный элемент и пружину троса.
  4. Снять переднюю колодку и распорную планку, предварительно удалив пружину.

Перед установкой новых деталей следует зачистить резьбу у храповой гайки и наконечника распорной планки. Затем на эти элемнеты наносится пластичная смазка. Механизм, отвечающий за регулировку зазора, монтируется обратно. Для этого необходимо вручную ввернуть в соответствующее отверстие наконечник распорной планки.

Монтаж новых изделий на Дастер производится в обратном порядке. Прежде чем устанавливать барабан, необходимо удалить с поверхности следы грязи и металлической стружки.

В конце следует отрегулировать положение установленных деталей на Дастер. Для этого нужно несколько раз нажать на педаль тормоза, после чего зажать ее. Далее несколько раз следует поднять и опустить рычаг стояночного тормоза. Выполняя эти манипуляции, можно услышать щелчки, возникающие вследствие работы механизма регулировки зазоров между колодками и тормозными барабанами. Процедуру необходимо выполнять, пока не исчезнут посторонние звуки.

Замена на Renault Duster с передним приводом

Для замены деталей на моноприводной версии Дастер разводят распорный механизм, меняя зазор между барабаном и изношенной деталью. Далее удаляется защитный колпак, установленный на подшипнике супницы. С помощью ключа на «36» раскручивается гайка, после чем снимается барабан.

В дальнейшем проводятся манипуляции, аналогичные тем, что были описаны выше в отношении Дастер 4х4. В конце рекомендуется закручивать новую самоконтрящую гайку с моментом натяжения 175 Н*м.

Как снять тормозной барабан рено дастер

Замену колодок проводим в случае предельно допустимого износа их накладок или барабана тормозного механизма заднего колеса.

Колодки также необходимо заменить при замасливании накладок, наличии на них глубоких борозд и сколов или в случае отслоения накладок от основания колодок.

Тормозные механизмы задних колес перед­неприводных и полноприводных автомобилей Renault Duster имеют принципиально одина­ковую конструкцию.

Разница в расположении стяжных пружин и разжимного рычага приво­да стояночного тормоза.

Колодки тормозных механизмов всех автомобилей заменяют одинаковыми приемами, описанными на при­мере переднеприводного автомобиля.

Одна­ко для облегчения работы на полноприводном автомобиле можно предварительно снять стяжные пружины, так как они расположены на наружных сторонах колодок.

Работу проводим на ровной площадке.

Замену колодок показываем на левом заднем колесе.

Перед снятием барабана тормозного механизма опускаем рычаг стояночного троса до упора — автомобиль должен быть расторможен.

Снимаем заднее колесо и надежно фиксируем автомобиль на опорной стойке заводского изготовления.

Для того чтобы снять барабан, колодки нужно свести.

Для этого шлицевой отверткой через резьбовое отверстие в ступице (барабане — на автомобиле 4х2) вращаем храповую гайку механизма автоматической регулировки зазора между колодками и барабаном, уменьшая длину распорной планки.

Для наглядности показываем со снятым барабаном. Храповую гайку на левом и правом колесах вращаем за зубцы снизу вверх.

На автомобиле 4х4

Ключом Torx t-40 откручиваем два винта крепления тормозного барабана к ступице

Снимаем тормозной барабан

Не нажимайте педаль тормоза со снятым барабаном, поршни рабочего цилиндра могут выйти полностью.

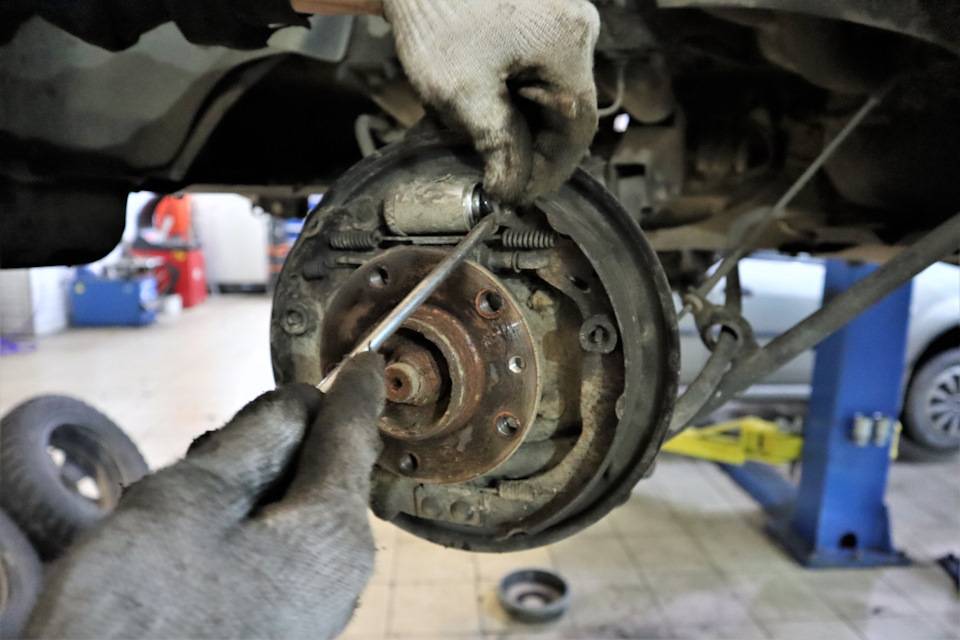

Поддеваем отверткой и выводим из зацепления с колодкой крючок верхней стяжной пружины

Также снимаем нижнюю стяжную пружину

Снимаем пружину регулятора зазоров

Пассатижами поворачиваем чашку пружины опорной стойки задней колодки до совмещения паза в чашке с хвостовиком стойки.

Снимаем чашку с пружиной и вынимаем опорную стойку из отверстия щита тормозного механизма.

Также снимаем опорную стойку передней колодки

Отводим от тормозного щита заднюю тормозную колодку

Отсоединяем наконечник троса стояночного тормоза от рычага задней колодки

Снимаем колодку и пружину наконечника троса

Снимаем переднюю тормозную колодку вместе с распорной планкой и разъединяем их.

Проверяем техническое состояние деталей и очищаем их.

Перед установкой новых колодок очищаем резьбу наконечника распорной планки и храповой гайки и нанеся на резьбу тонкий слой пластичной смазки.

Устанавливаем механизм автоматической регулировки зазора в исходное состояние, руками ввернув наконечник распорной планки в отверстие планки (резьба на наконечнике распорной планки и храповой гайке — правая).

Устанавливаем новые колодки тормозного механизма заднего колеса в обратной последовательности.

Перед установкой барабана тормозного механизма очищаем его рабочую поверхность металлической щеткой от грязи и продуктов износа колодок.

Аналогично заменяем колодки тормозного механизма правого колеса (резьба на наконечнике распорной планки и храповой гайке — левая).

Чтобы отрегулировать положение тормозных колодок, нажимаем педаль тормоза несколько раз.

Удерживаем ее в нажатом положении и затем многократно поднимаем и опускаем рычаг стояночного тормоза (при перемещении рычага нужно все время держать кнопку выключения стояночного тормоза на рычаге нажатой, чтобы храповой механизм не работал).

При этом в тормозных механизмах задних колес будут слышны щелчки от работы механизма автоматической регулировки зазоров между колодками и тормозными барабанами.

Рычаг стояночного тормоза поднимаем и опускаем до тех пор, пока не прекратятся щелчки в тормозных механизмах.

Проверяем уровень тормозной жидкости в бачке гидропривода системы и при необходимости доводим его до нормы.

На автомобиле 4х2

Поддеваем отверткой защитный колпак

Снимаем защитный колпак подшипника ступицы

Головкой на 36 откручиваем гайку подшипника ступицы

Снимаем тормозной барабан в сборе с подшипником

Дальнейшие операции по замене колодок одинаковы с операциями на автомобиле 4х4

После установки тормозного барабана гайку подшипника ступицы затягиваем моментом 175 Нм

Нужно устанавливать новую гайку, но если ее нет, то можно использовать старую гайку.

Раздвигаем губки тисков на 10-15 мм, кладем на них ступичную гайку под углом так, чтобы она одновременно упиралась и гранью и основанием.

Осторожно наносим удары по наружной фаске гайки молотком, сминая ее

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
