Ремонт стартера своими руками

Как снять бендикс со стартера для его ремонта

Будем снимать бендикс на примере роторного стартера ВАЗ 2107. Чтобы добраться до него, нужно его разобрать. В зависимости от типа и производителя это делается по-разному. Мы рассмотрим, как это сделать своими руками на классическом типе.

Частичная разборка стартера

Первым делом откручиваем гайку на шпильке втягивающего реле, которая держит “косу” (гибкий провод) электродвигателя. Очень часто, по неопытности, многие его обрывают. Чтобы этого не произошло, сразу отсоедините его.

Откручиваем болты, которые держат втягивающего реле. Прежде чем вынуть его из корпуса стартера, желательно пометить маркером, как он стоял. Для этого просто проводим линию через место, где он соединяется с корпусом.

Так вы не перепутаете местами силовые болты. Кроме этого, при установке якоря втягивающего, можно перепутать его положение относительно вилки. После этого не будет надежного соединения между ним и вилкой. Для этого, слегка вытягиваем реле, не меняя положение якоря, маркером проводим линию по нему и корпусу втягивающего.

Теперь можно его смело снимать. Сдергиваем якорь силового реле с вилки и вынимаем его. Посмотрите на него. Можно не отсоединять силовое реле от корпуса, не вытягивать якорь. Это делается для простоты разбора.

Не на всех моделях стартеров есть язычок в месте фиксации якоря к вилке. Если его нет и якорь одинаковый со всех сторон, то помечать его положение относительно реле не нужно.

Откручиваем гайки с тыльной стороны электродвигателя. Они удерживают его корпус в собранном виде. Бывает такое, что гайки от старости закисли. Если они выкручиваются вместе со шпильками – ничего страшного. Если так произошло, то вынимаем шпильки.

Чтобы разъединить две части корпуса электромотора, можно наставить отвертку или пробой в стык двух частей, и слегка стукнуть молотком. Или поддеть отверткой. Снимаем нижнюю часть.

Чтобы снять якорь электромотора, нужно разжать вилку, которая сидит на «ушах» бендикса. Для этого отверткой отгибаем одну сторону вилки и снимаем её, затем вторую. Теперь можно вытащить якорь. Так мы получаем доступ к бендиксу. Теперь его нужно снять с вала.

Как снять бендикс

Опять же, в зависимости от типа снимается он с якоря по-разному. В редукторном стартере его достаточно вынуть из редуктора, если он с внешним соединением. Такие стартеры применяются в спецтехнике. Для гражданского транспорта, в большинстве случаев, используются планетарные редукторы. Здесь уже нужна частичная разборка, чтобы добраться до него.

На валу он удерживается стопором и шайбой. Первым делом сбиваем шайбу. Для этого подойдет ключ на «13» или любая втулка по диаметру этой шайбы. Главное чтобы тот предмет, которые вы возьмете, своей плоскостью лежал четко на шайбе. Сверху неё есть паз, его ключ не должен цепляться.

Размещаем вал электромотора стартера ВАЗ 2107 бендиксом вверх. Небольшими ударами молотка по ключу или втулке вниз, сбиваем стопорную шайбу. Отверткой или пассатижами снимаем стопорное кольцо. Оно снимается вверх.

Будьте аккуратными. Если это делаете отверткой, не держите сверху якорь рукой. Отвертка может вылететь и проколоть руку. Соблюдайте меры безопасности.

Снимаем стопорное кольцо и шайбу. Снимаем с вала якоря электродвигателя бендикс с обгонной муфтой и шестернёй. Теперь нужно развальцевать его две части.

Как разобрать бендикс стартера

Существует несколько способов развальцевать бендикс. По-другом его не разобрать:

1. При помощи тупой отвертки или зубила.
2. Использовать «жену болгарина».

Рассмотрим эти два способа. Переворачиваем бендикс шестернёй вниз. В место соединение верхней и нижней части обгонной муфты наставляем «жало» отвертки. Ударами молотка отворачиваем наружный край её верхней части, проворачивая муфту по кругу. Будет не красиво, но эффективно, похоже, как будто открываете консервы без консервного ножа.

Теперь можно разобрать полностью бендикс. Вынимаем шестерню с верхней крышкой. Отрывается доступ к пружинам и роликам. Теперь можно заняться его ремонтом.

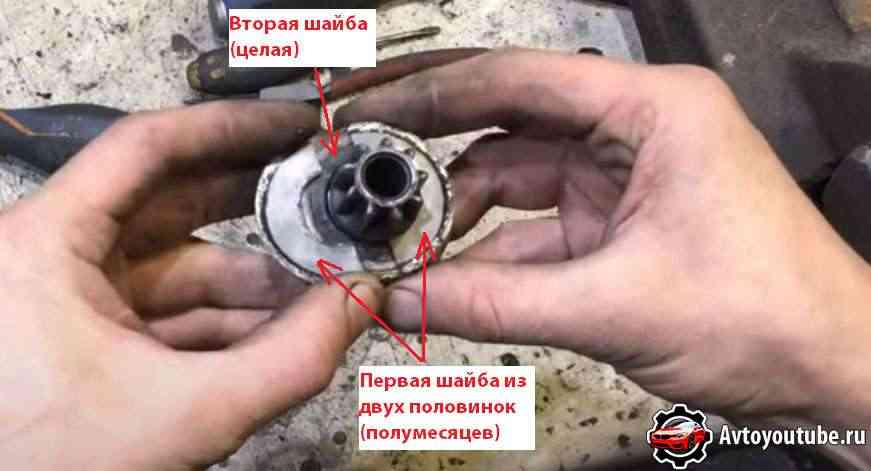

Важно, вместе с шестерней снимаются две шайбы. Одна цельная, а вторая состоит из двух половинок полумесяцев

Запомните в какой последовательности они устанавливались и не потеряйте их.

Второй вариант, как разобрать обгонную муфту – сделать несколько пропилов «болгаркой» по бокам наружного кожуха. Так он «расслабится» и его можно снять руками.

Этот способ менее варварский, но нужно быть осторожным. Во-первых, работа с электроинструментом. Во-вторых, желательно не распилить полностью обгонную муфту с её корпусом.

Подготовка к ремонту

Прежде чем приступать к ремонту стартера, следует убедиться в том, что именно он неисправен

В первую очередь внимание следует уделить аккумуляторной батареи. Ее заряд должен быть достаточен для запуска мотора

Также следует осмотреть клеммы. Если они окислены, то требуется очистить их и отшлифовать.

Для ремонта стартера предварительно следует демонтировать его с автомобиля. Для этого требуется отсоединить силовой и управляющий провод, а также открутить 2-4 крепления.

Снятый узел требуется проверить на отсутствие КЗ. После этого стартер можно подключить напрямую к батарее. Это позволит проверить тяговое реле и электродвигатель на исправность.

При неработающем электродвигателе следует осмотреть провод, который соединяет тяговое реле и электромотор. Со временем он перегнивает и может отвалиться. При обнаружении отсутствия контакта следует припаять или приварить новый проводник.

Для дальнейшего ремонта требуется разобрать узел. Для начала следует разъединить тяговое реле и электродвигатель.

Ремонт стартера на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать! Стартер — вещь в автомобиле очень нужная, вить благодаря ней двигатель у машины и заводится, но в последнее время стартеры начинают подделывать и делать некачественными и поэтому многие автовладельцы, при установки нового стартера через очень короткий промежуток времени едут снова в сервис и меняют его на новый, хоть его можно вовсе и не менять, а просто самому хорошенько отремонтировать и при этом заложить в шестерёнки смазки, которую так мало кладут на заводе где изготавливают новые стартера для автомобилей.

Примечание! Для осуществления ремонта стартера, из инструментов понадобится взять: Ключи, а именно гаечные, торцевые, накидные, кроме этого разжимные пассатижи потребуются и отвёртка (Всё зависит от того что именно вы будете менять в автомобиле, если лишь одно втягивающее реле к примеру, то в этом случае кроме гаечных ключей больше вам ничего не понадобится)!

Когда нужно ремонтировать стартер? Если у вас автомобиль перестал заводится или плохо заводится, то это говорит о том, что возможно стартер пришёл в негодность, но кроме него ещё и замок зажигания может вызывать проблемы и автомобиль заводится не будет или даже те самые провода, поэтому однозначно сказать что именно стартер сломался не так то просто, но всё же самые частые причины это когда при повороте ключа что то щёлкает и автомобиль не заводится, или когда стартер крутится но делает это очень слабо и двигатель завестись в связи с этим не может (В этом случае ещё аккумуляторная батарея может быть разряжена), ну и последнее, это когда при повороте ключа, слышаться посторонние звуки (Скрежет металла и тому подобное) если у вас слышны такие звуки, то вообще не рекомендуем в ближайшее время пользоваться автомобилем, а иначе в будущем венец у маховика менять придётся, снимая для этого сам маховик с автомобиля.

ПРИЗНАКИ НЕИСПРАВНОСТИ

Способов проверки неисправностей стартера всего 2: по характерным симптомам и по итогам дефектовки после разборки. Основные причины поломок и их признаки.

• Стартер крутит, но мотор не заводится. Исключив проблемы с системами питания, зажигания, ГРМ и иммобилайзером, можно сделать вывод об изношенных щетках стартера. Чаще всего при износе щеточного узла можно на слух ощутить, что коленчатый вал двигателя вращается медленней обычного. Но прежде чем снимать стартер для ремонта, проверьте надежность крепления клемм, отсутствие на них окислов и уровень зарядки аккумуляторной батареи.
• Стартер щелкает, но не крутит. Причиной поломки может быть как износ щеток, так и низкий заряд АКБ, окислы на клеммах питающего провода, гибкой массы.
• Стартер срабатывает, но коленчатый вал не вращается. Визуально слышно вращение якоря пускача, но маховик при этом стоит на месте. Поломка может проявлять себя лишь время от времени. Ремонт стартера своими руками заключается в замене бендикса. В очень редких случаях к подобным симптомам приводит слизывание зубьев на венце маховика или на шестерне бендикса.
• Не срабатывает втягивающее реле. Соленоид внутри тягового реле при подаче на него напряжения передвигает вилку, вводя в зацепление с венцом маховика шестерню бендикса, и замыкает контактной пластиной клеммы питания электродвигателя. Если после поворота ключа в положение Start не приходит напряжение на управляющий вывод втягивающего, или неисправно само втягивающее реле, контакты попросту не замкнутся для включения электродвигателя.
• Стартер не перестает вращаться после запуска двигателя. Причина в залипании контактной пластины втягивающего реле.

Процедура ремонта

Большинство вышеперечисленных поломок не получится решить без разбора стартера, что само-собой представляет не простую задачу. Первая сложность, с которой может столкнуться автовладелец, кроется в расположении устройства. Большинство автомобилей, будь они марок Opel, Ford, Mazda и любой другой, несут стартер под двигателем с водительской стороны. Чтобы уточнить его местонахождение, вам потребуется открыть капот, провернуть ключ в зажигании и прислушаться к источнику звука.

Демонтаж стартера осуществляется из-под дна авто, в виду чего вам понадобиться смотровая яма или хороший подъемник, чтобы извлечь запчасть. Голыми руками этого сделать также не выйдет, потому заранее обзаведитесь стандартным комплектом гаечных ключей. Лучше всего, если среди инструментов будут и торцевые ключи с карданчиками. Ниже описана пошаговая процедура демонтажа стартера:

Наконец, злосчастная деталь лежит перед вами и теперь вам необходимо протестировать её, чтобы определить источник поломки. Для этого нужен источник электричества напряжением в 12 В. Лучшим вариантом станет заряженный аккумулятор. Соединив его плюсовой провод с контактом реле, на рабочем стартере вы будете наблюдать выдвижение бендикса. Если этого не происходит, стартер следует разобрать и заменить втягивающее реле.

С этого момента начинается вторая часть сложностей, ведь небольшая запчасть состоит из множества более мелких комплектующих, в которых новичок может легко запутаться. Чтобы суметь после собрать стартер обратно, советуем записывать на листе бумаги последовательность своих действий и аккуратно складывать все детали поочерёдно. Для снятия стопорного кольца воспользуйтесь плоским инструментов (хорошо подойдёт отвёртка) и подденьте его. Бендикс снимайте максимально аккуратно, так как могут оборваться контакты с обмотки реле. Почти наверняка вы обнаружите стартер очень загрязнённым, что нельзя оставлять без внимания. Обязательно перед сборкой обратной установкой тщательно и аккуратно прочистите его составляющие. Нередко это становится причиной большинства перечисленных выше проблем, ведь толстый слой грязи способен забиться между контактами и мелкими деталями, что чревовато заеданиями и замыканиями.

Типы втягивающих реле стартера

На отечественных автомобилях в зависимости от модели устанавливаются разные типы детали. Каждый из них имеет свою конструкцию и применяемость.

• Для «классики» (модели от «копейки» до «семёрки» – 2101, 2106, 2107 и т.д.) – нередукт. стартер;
• Для моделей от «восьмёрки» до 21099 – нередукт. стартер;
• Универсальные (для любой модели с редукт. стартером);
• Для моделей от «восьмёрки» до 2109 и 21099,  21013 – 21015 – со стартером AZD.

Следует знать, что существуют разборные и неразборные модели втягивающих реле. Разборные, как правило, относятся к категории старого образца и стоят на ВАЗ 2101 – 2107.

Неисправности устройства

Одним из основных видов неисправностей стартера является износ щеток. Это обусловлено тем, что при каждом запуске двигателя щетки контактируют с якорем. Через щетки проходит ток, а при заклинивании якоря величина этого тока вырастает до 600 Ампер. Такая величина тока способна спровоцировать возгорание электрических проводов. Определить износ щеток можно по вращению ротора. Если скорость вращения снижается или якорь вовсе не вращается, то необходимо проверить состояние щеток.

На корпусе стартера крепится втягивающее реле, которое нередко является причиной невозможности запустить мотор. Одними из основных причин выхода из строя втягивающего реле являются:

• Обрыв в обмотке реле.
• Разрушение любого из составных частей устройства.
• Скопление нагара или оплавление пластин.

Для устранения неисправности требуется определить поломку, но зачастую проще заменить втягивающее реле на новое изделие. Выйти из строя может такое устройство, как бендикс. Представляет собой обгонную муфту с шестерней, которая входит в зацепление с маховиком, осуществляя его вращение. Посредством бендикса и происходит передача вращательного момента от стартера к венцу маховика коленвала. Поломаться может обгонная муфта, которая должна вращаться в одну сторону свободно, а в другую с нагрузкой. Если муфта выходит из строя, то стартер будет попросту вращаться вхолостую, и при этом будет слышен характерный гул. Для того чтобы провести ремонт муфты, потребуется разобрать стартер.

В редких случаях можно встретиться с такой поломкой, как обрыв в обмотках или пластинах. Повредить обмотки практически невозможно, за исключением случаев их пробоя. Чаще всего неисправность с обмотками и пластинами возникает в редукторных стартерах, что обусловлено ненадежной конструкцией его корпуса.

Для того чтобы выяснить причину поломки и устранить ее потребуется разборка стартера ВАЗ 2107. Для начала механизм следует демонтировать с автомобиля, а затем приступить к его проверке. Что представляет собой проверка механизма, выясним далее.

Как проверить стартер

Простейший способ проверки на исправность механизма заключается в подключении изделия напрямую к АКБ. От плюсовой клеммы АКБ провод следует подключить к контакту «50» на втягивающем реле, а минус подключить к корпусу стартера. Если произойдет щелчок и появится шестерня, значит, поломка заключается в неисправности питающей проводки.

Делаем барабан для намотки троса лебедки своими руками

Для изготовления барабана нам понадобится небольшой кусок трубы, и немного листового железа толщиной не менее 3 мм. Не будем тянуть резину, и приступим к изготовлению барабана для электрической лебедки. Для изготовления барабана электролебедки можно использовать чертежи барабана обычной ручной лебедки своими руками.

ШАГ 1 : основание барабана. В качестве основания барабана используем трубу диаметром 100 – 150 мм, и толщиной стенки не менее 2 мм. Отрезаем кусок трубы размером 300 мм. Для захвата троса нужно просверлить в трубе отверстие, и подобрать подходящий болт с гайкой, которые в дальнейшем будут крепить трос на барабане лебедки своими руками.

ШАГ 2 : стенки барабана. Для того чтобы трос не слетал с основания барабана, по краям трубы нужно приварить два металлических круга одинакового диаметра. Диаметр каждого круга 300 – 400 мм, толщина не менее 3 мм. В этих кругах, посредине, нужно сделать два отверстия под будущий приводной вал с шестерней для вращения барабана лебедки из стартера. Привариваем круги к трубе.

ШАГ 3 : вал с шестерней. К барабану нужно приварить вал с шестерней. Продеваем вал через стенки барабана, и намертво привариваем его к ним. На вал набиваем подшипники с корпусом так, чтобы корпус подшипника был отдален от стенок барабана на 5 – 10 мм.

ШАГ 4 : станина. Чтобы закрепить барабан и стартер в неподвижном состоянии нам понадобится жесткая станина. Для изготовления станины для лебедки своими руками нам понадобится две пластины металла, толщиной не менее 5 мм, 3 шпильки и 12 гаек. По центру пластин проделываем два небольших отверстия для вала. На эти пластины, строго по центру, привариваем корпус подшипников для вращения барабана. Собираем всю конструкцию. Следующим этапом будет установка мотора для электрической лебедки 12V своими руками. Установить его нужно так, чтобы зубчатое колесо вала барабана входило в зацепление с шестерней понижающего редуктора электромотора. Фиксировать электромотор к станине можно при помощи инструмента для нарезания трубной резьбы. Его мы привариваем к станине, и болтами фиксируем электромотор. Устанавливаем распорные шпильки с гайками. После чего привариваем направляющую проушину для троса. Для дополнительного крепления электромотора к станине лебедки из стартера делаем дополнительную площадку снизу мотора, и усиливаем ее маленьким уголком. Наматываем трос на барабан, и все готово. Осталось только правильно подключить лебедку.

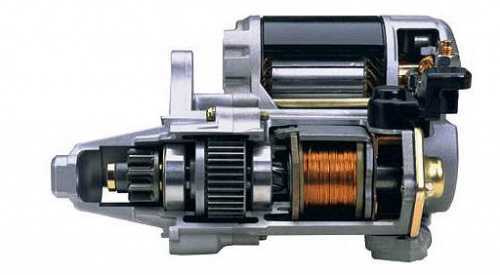

Назначение и устройство редукторного стартера

Сам по себе стартер – электрический мотор, питающийся от аккумулятора автомобиля. Это устройство преобразует электрическую энергию в механическое усилие. Механический привод способствует раскручиванию коленчатого вала, следовательно, запуску силовой установки. Это значит, что автомобиль без стартера не способен самостоятельно сдвинуться с места. Конструктивно механизм состоит из следующих основных элементов:

1. Бендикс – контролирует скорость вращения вала.
2. Якорь – воздействует на шестерни бендикса, тем самым обеспечивает их вращение. С запуском двигателя происходит перемещение якоря в исходное положение и разъединение контактов.
3. Реле – обеспечивает синхронную работу всех элементов стартера.
4. Щетки и их держатель – нужны для увеличения мощности двигателя, способствуют подаче напряжения на пластины якоря.

Более подробное устройство стартера можно увидеть на следующей схеме:

Практически все производители автомобилей устанавливают устройство в неудобном для мастера положении. Основная сложность заключается не только в том, что стартер нужно корректно отремонтировать. Но и в самом процессе его демонтажа.

Устройство и принцип работы стартера на триммере

Бензиновый двигатель – это, в принципе, основная деталь мотокосы Его мощность лежит в диапазоне 0,5-2,5 л.с. Движение от него передается валу, находящемуся внутри пустотелой штанги, а после через редуктор, состоящий из шестерен, уже леске или ножу (рабочему органу).

Также у бензокосы имеются следующие элементы:

• кожух защитный;
• рукоятка;
• ремень, предназначенный для удобства пользования устройством;
• стартер, служащий для запуска бензинового двигателя внутреннего сгорания.

Все детали мотокосы представлены на фотографии далее.

Стартер на триммере является неотъемлемой частью, которая выполняет запуск двигателя в работу. Он изображен отдельно на двух фото ниже.

Стартерные механизмы различных моделей бензокос работают по одинаковому принципу: во время запуска ДВС выступы, отмеченные на фотографии выше цифрой 1, входят в зацеп с собачками 3. Когда двигатель начинает работать, они возвращаются в прежнее положение из-за воздействия центробежной силы. Аналогичную роль выполняют также проволочки 2.

Процесс возврата в исходное положение элементов механизма происходит из-за наличия пружины, накрученной вокруг оси. Она разворачивается тогда, когда вытягивают веревку. После отпускания шнура происходит его втягивание и наматывание из-за сворачивания пружины. Во время пуска ДВС бензокосы запускающий механизм проворачивает его вал до того, пока он не начнет работать (заведется).

На сегодняшний день бензиновые мотокосы оснащают стартерными механизмами двух типов:

• ручными;
• электрическими.

Первый вариант встречается гораздо чаще.

Стартер на триммере может функционировать без поломок продолжительное время. Однозначно указать срок безотказной работы нельзя. Все определяется первоначальным качеством устройства и соблюдением правил обращения с ним.

Проверка статора

Сопротивление обмотки можно проверить с помощью мегомметра или специального диагностического стенда. Однако проверка целостности изоляции осуществима даже с помощью обычной лампочки. Катушка с источником питания соединяется одним приводом, а вторым с лампой. Во время подключения лампа не должна гореть, а статор не должен дымиться или искрить. Организуйте рабочее пространство с учетом правил и требований пожарной безопасности.

Показатель исправной обмотки статора не должен быть меньше 10 кОм. Восстановить обмотку можно с помощью пропиточного лака. Но такая работа вряд ли станет под силу неопытному водителю. Поручить процесс восстановления следует мастеру, имеющему соответствующий опыт работы с электромеханическими устройствами.

В некоторых случаях вернуть механизму способность корректной работы не представляется возможным. Всё дело в том, что конструкцию редукторного стартера входят постоянные магниты. Если они повреждены – ремонт их трудоемок и нерационален.

Как отремонтировать стартер

Представить себе автомобиль без стартера достаточно сложно. Несмотря на свои малые габариты, он является важным компонентом, отвечающим за бесперебойную работу авто. Как и любое устройство, по мере эксплуатации, агрегат может прийти в негодность. И здесь, можно либо сразу заменить устройство на новое, либо попытаться выполнить ремонт стартера своими руками. В рамках данной статьи, мы разберём данный вопрос более подробно.

Предназначение стартера

Что же являет собой стартер? По сути, это электродвигатель короткого периода действия, используемый при запуске обычного автомобильного двигателя. Поскольку он не рассчитан на длительную работу, излишняя нагрузка на него, как правило, и становится причиной поломки. Выхода из подобной ситуации всего два – ремонт стартеров или же их полная замена. Давайте попытаемся «реанимировать» наше устройство.

Демонтаж агрегата

Прежде чем начинать ремонт стартера своими руками, необходимо выполнить его демонтаж, проводить который, для большего удобства и комфорта, рекомендуется на смотровой яме. Операция проводится в такой последовательности:

• Отключается питание аккумулятора;
• Отсоединяются клеммы с контактов стартера и шпилек втягивающего реле;
• Снимается защита двигателя;
• Откручиваются болты, удерживающие стартер и снимается само устройство.

Для того чтобы провести качественный ремонт стартеров, требуется заряжённый по максимуму аккумулятор. Суть проверки состоит в том, что масса подключается на корпус агрегата, а посредством «плюса» диагностируется неисправность. При соединении «плюса» с контактным болтом на втягивающем реле, оно должно сработать, выдвинув бендикс наружу. При отсутствии реакции, элемент нуждается в замене.

При контакте клеммы с проводом после реле, должен запуститься сам стартер, имеющий одинаковое строение, как у иномарок, так и у отечественных образцов.

Если этого не произошло и вращение отсутствует, можно приступать к разборке и начинать ремонт стартеров.

Наиболее часто встречающиеся поломки и способы их решения

Итак, как отремонтировать стартер? Рассмотрим наиболее распространённые поломки и варианты их исправления:

1. Реле – для его проверки устройство разбирается, после чего болты-контакты меняются на новые или же обрабатываются на особом притирочном ремне. При большой ступеньке на болте, его можно повернуть на 180 градусов и использовать по второму разу. Не рекомендуется проводить ремонт стартеров с сильно изношенной резьбой – такие элементы подлежат немедленной замене. Пятак реле, замыкающий контакты при прохождении тока, также нуждается в очистке, провести которую можно «мягким» напильником или же обычным надфилем.
2. Проверка бендикса – выполнить данную процедуру достаточно просто. Для этого, следует зажать звёздочку бендикса в тиски, использовав для этого мягкую прокладку и провернуть в обе стороны. При исправном кольце, вращение возможно лишь в одну сторону. Если же вращение происходит в обе стороны – пришла пора подумать о замене данного элемента.
3. Износ щёток стартера – проверка данного компонента проходит следующим образом. Откручиваются крепёжные болты и снимается крышка стартера. Отсоединяется винт, фиксирующий контактные провода, после чего отжимается пружина и извлекается щётка. Нормальная высота составляет 12 мм – при меньших размерах её необходимо поменять.
4. Ротор – как у иномарок, так и у отечественных образцов, операция проводится следующим образом: в первую очередь выполняется очистка коллектора, в месте его соприкосновения со щётками. Затем, тормозное кольцо устанавливается в крышку щеточного узла. Если имеется трещина, кольцо склеивается или меняется на новое.
5. Проблемы с втулками и подшипниками – зачастую, ситуация исправляется посредством замены испорченных элементов на новые.

По окончании всех операций проводится сборка стартера. Предварительно, он очищается от пыли, а все его пластмассовые составляющие покрываются специальной смазкой. Сама сборка проводится в обратной разборке последовательности.

Вот и всё, ремонт стартера своими руками окончен. Надеемся, что изложенная в данной статье информация, поможет вам, без особых проблем выполнить данную процедуру и обеспечит длительную эксплуатацию вашего автомобиля.
