Свечи накаливания на дизель – как подобрать и проверить?

Разновидности свечей накаливания и их устройство

С внедрением новых технологий конструкция двигателей постоянно меняется. Вместе с этим меняется и устройство калильных свечей. Они не только получают другую форму, но и другие материалы, которые сокращают период накала и срок их работы.

Вот чем отличаются друг от друга разные модификации:

  • Открытые нагревательные элементы. Такая модификация использовалась на старых двигателях. Они имеют небольшой рабочий ресурс, так как из-за механического воздействия на спираль она быстро перегорала или разрывалась.
  • Закрытые нагревательные элементы. В таком исполнении изготавливаются все современные элементы. В их конструкцию входит полая трубка, в которую засыпан специальный порошок. Благодаря такой конструкции спираль защищена от повреждений. Особенность наполнителя в том, что он имеет хорошую теплопроводность, благодаря чему для разогрева используется минимум ресурса свечи.
  • Одно- или двухполюсная. В первом случае плюсовой контакт подсоединяется на клемму сердечника, а минус – на корпус через резьбовое соединение. Вторая модификация имеет две клеммы, которые маркируются в соответствии с полюсами.
  • Скорость работы. Раньше свечи накала разогревались в течение до одной минуты. Современная модификация способна нагреваться за 10 секунд. Варианты, оснащенные регулирующей спиралью, срабатывают еще быстрее – от двух до пяти секунд. Последнее стало возможным благодаря особенности токопроводящих элементов (при нагреве регулирующей спирали снижается проводимость тока, в результате чего основной нагреватель перестает раскаляться), что снижает время срабатывания.
  • Материал оболочки. В основном свечи изготавливаются из идентичных материалов. Единственное отличие в наконечнике, который раскаляется. Он может быть выполнен из металла (железо, хром, никель) или из силиконнитрита (керамический сплав, обладающий высокой теплопроводностью). В первом случае полость наконечника заполняется порошком, который будет состоять из оксида магния. Помимо теплопроводности он выполняет еще и демпфирующую функцию – защищает тонкую спираль от вибраций мотора. Керамический вариант может срабатывать максимально быстро, благодаря чему водитель может заводить мотор почти сразу после поворота ключа в зажигании. Машины, которые соответствуют экологическим стандартам Евро5 и Евро6, оснащаются только керамическими свечами. Помимо того, что у них большой срок службы, они обеспечивают максимально качественное сгорание воздушно-топливной смеси даже в холодном моторе.
  • Напряжение. Помимо разной конструкции свечи могут работать от разного напряжения. Этот параметр определяет производитель устройства на основании особенностей схемы бортовой сети автомобиля. Они могут включаться от напряжения, начиная с 6 вольт и заканчивая 24В. Существуют модификации, в которых во время старта на нагреватель подается максимальное напряжение, а в процессе прогрева агрегата увеличивается сопротивление, благодаря чему снижается нагрузка на регулирующую спираль.
  • Сопротивление. Металлический и керамический вид имеют разный показатель сопротивления. Спираль накала может иметь показатель от 0.5 до 1.8 Ом.
  • Как быстро нагреваются и до какой степени. Каждая модель свечи имеет свой показатель температуры и скорости нагрева. В зависимости от модификации устройства наконечник может раскаляться до 1000-1400 градусов по Цельсию. Максимальный показатель нагрева у керамических типов, так как спираль в них меньше подвержена перегоранию. На скорость нагрева влияет то, какое подключение нагревателя используется в конкретной модели. Например, в модификациях с одним реле этот период в случае с металлическим наконечником длится около 4-х секунд, а если керамический наконечник, то максимум – 11 сек. Существуют варианты с двумя реле. Одно отвечает за накал перед пуском двигателя, а второе – за поддержания рабочей температуры в процессе прогрева агрегата. В этом исполнении предпуск срабатывает в течение до пяти сек. Затем, пока мотор разогревается до рабочей температуры, свечи работают на облегченном режиме.

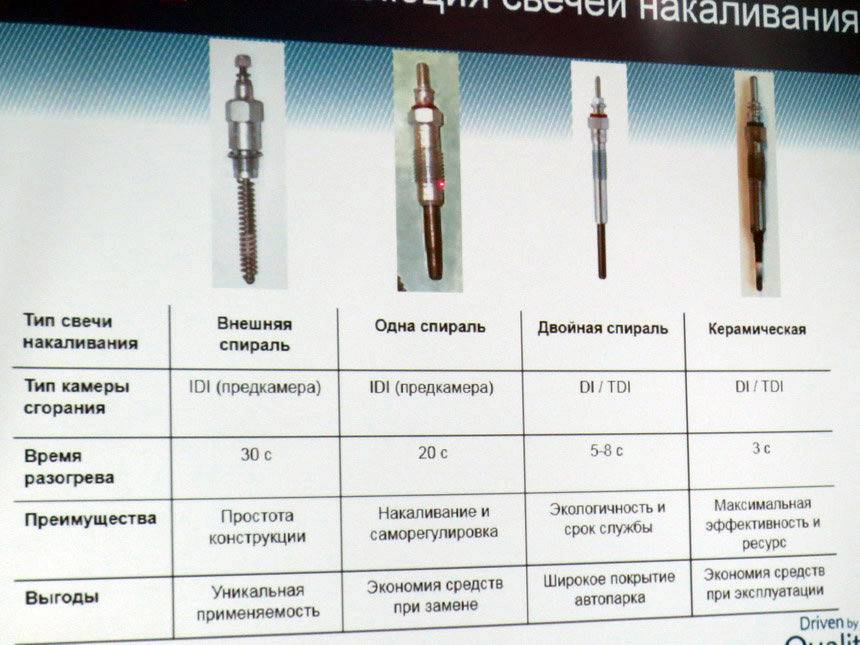

Типы свечей накаливания

Штифтовые

Свечи накаливания для дизеля бывают двух типов:

Они имеют схожую конструкцию, отличие заключается в рабочем элементе. В штифтовых, рабочим элементом является штифт накаливания из термокоррозийного стержня, плотно запрессованный в корпус свечи. Внутри него находится уплотненный порошок оксида магния и спиральная нить.


Электрическая схема такой свечи довольно проста. Ток подается на головку, от нее по токопроводящему стержню к металлической нити накаливания, состоящей из двух резисторов — нагревательной и регулирующей спиралей.

  1. Сопротивление первой постоянное, не зависящее от температуры;
  2. вторая спираль имеет положительный температурный коэффициент.

Принцип ее работы заключается в том, что чем выше температура мотора, тем меньше температура нагрева свечи (когда регулирующая спираль нагревается, ее сопротивление растет, и на нагревательную спираль подается меньший ток). Такая свеча нагревается до 850 градусов, время ее работы составляет от 4 секунд до двух минут и зависит от температуры мотора и параметров самой свечи.

Продолжительность подогрева горючего регулирует блок управления, контролирующий показания датчика температуры охлаждающей жидкости. На панели приборов имеется контрольная лампа, сигнализирующая о том, что работает подогрев. Когда она гаснет – двигатель готов к запуску. Существует два варианта включения свечей накаливания: ключ зажигания поворачивается во второе положение, либо предпусковой подогрев включается, когда открыта водительская дверца. Свечи, продолжающие работать после запуска мотора, помогают сократить время прогрева и обеспечивают более полное сгорания топлива, снижая тем самым выбросы вредных веществ.

Керамические

Керамические свечи накаливания – это второй тип подогревающих устройств. Ее электрическая схема не отличается от предыдущей. Рабочим элементом такой свечи является керамический стержень, внутри которого находится керамический нагревательный элемент. В течение двух секунд происходит нагрев стержня до 1000 градусов, в результате чего обеспечивается быстрый запуск дизеля, как у бензинового силового агрегата, без характерной для большинства дизельных моторов «раскачки».

Напряжение разогрева не постоянно, оно имеет три фазы. На этапе быстрого прогрева оно составляет от 9,8 до 11,5 В, стержень при этом нагревается до максимально возможной температуры. Когда заводится двигатель, подаваемое напряжение постепенно снижается до уровня, ниже напряжения бортовой сети автомобиля: во второй фазе до 7 В, в третьей – до 5.


Помимо этих трех фаз существует режим промежуточного накаливания, предназначенный для восстановления сажевого фильтра. Это помогает улучшить условия сгорания в процессе восстановления.

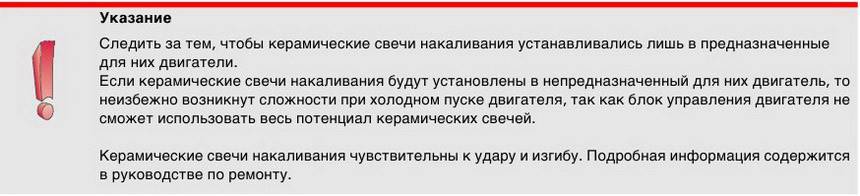

Керамические свечи накаливания имеют ряд преимуществ перед штифтовыми с нагреваемой спиралью. Наиболее значимые – это более высокая температура нагрева, которая обеспечивает лучшую работу свечей при холодном пуске, меньшая токсичность отработавших газов, более долгий срок службы, большая эффективность (их температура нагрева при равном напряжении значительно выше).

Часто производители устанавливают на дизельные моторы свечи с встроенным датчиком давления. Его показания помогают скорректировать температуру нагрева свечи и повысить ее эффективность.

Свечи накаливания в автономных отопителях и подогревателях [ править | править код ]

Свечи накаливания применяются также в автономных (работающих на дизельном топливе или бензине) предпусковых подогревателях двигателя и в автономных отопителях салона (кабины) автотранспорта. Назначение всё то же — воспламенить подаваемое форсункой топливо в камере сгорания.

На автомобилях «Запорожец» в расположенном спереди багажнике стоял автономный бензиновый отопитель салона, на ЛУАЗ-969 (двигатель спереди) этот же отопитель зимой подогревал холодный двигатель перед запуском. Бензин в камере сгорания отопителя воспламенялся при помощи свечи накаливания, после ро́зжига горение поддерживалось самостоятельно.

Автономные отопители салона устанавливались на автобусах семейства «Ikarus», самосвалах Tatra 138, Tatra 148, Tatra T815.

Подобные агрегаты получили самое широкое распространение для обогрева унифицированных герметизированных армейских кузовов типа КУНГ — обогреватели ОВ-65 и ОВ-95, работающие на дизельном топливе. Аналогично устроен обогреватель салона вертолёта Ми-8.

Топливный насос высокого давления (далее – ТНВД) предназначен для подачи топлива в камеру сгорания дизельных двигателей, а также бензиновых двигателей, которые оборудованы системой непосредственного впрыска.

ТНВД является крайне важным и конструктивно довольно сложным элементом автомобильной системы подачи топлива. ТНВД вынужден выполнять большое количество задач. Первоначально ТНВД применялись только в дизельных двигателях, однако, с изобретением систем непосредственного впрыска, стали применяться и в системе подачи топлива бензиновых силовых агрегатов. В обоих случаях ТНВД служит двум главным целям – подаёт топлива под высоким давлением в режиме реального времени, или же создаёт высокое давление в накопительной части топливной системы или аккумуляторе.

В зависимости от особенностей конструкции системы впрыска топлива, ТНВД подразделяются на:

– насосы непосредственного действия

– насосы с аккумуляторным впрыском.

Говорить об очевидных достоинствах ТНВД сложно, ведь его конструкция уникально и поэтому не поддается сравнению. Легче перечислить недостатки, которых несколько и практически все они являются следствием достаточно сложной конструкции ТНВД. Из-за непосредственного контакта с топливом большинства деталей ТНВД, срок службы насоса напрямую зависит от качества топлива. Попадание абразивных примесей и воды значительно увеличивают износ.

Форсунки

Из всех элементов топливной системы дизельного двигателя именно форсунки наиболее подвержены образованию нагара и смолистых отложений в процессе эксплуатации автомобиля. Это связано с тем, что расположены они в зоне непосредственного воздействия высоких температур камеры сгорания и работают при большом давлении топлива. Не стоит забывать и о качестве топлива, повышенное содержание смол в котором еще больше усугубляет условия работы форсунок и увеличивает образование отложений на них. Надо отметить, что форсунки современных дизельных систем Common Rail и насос-форсунка еще более чувствительны к смолообразующим соединениям, находящимся в топливе.

Пожалуйста, без «лома»

Не будем вдаваться в подробности, как это делается, каким бы увлекательным ни казался такой рассказ желающим самостоятельно выяснить, в каком состоянии свечи накаливания в их автомобиле.

Не будем углубляться и в вопросы замены свечей своими руками, несмотря на то что эта нехитрая на вид процедура может запросто превратиться в захватывающий триллер, если окажется, что старые свечи не желают выкручиваться, а после приложения силы и вовсе обламываются.

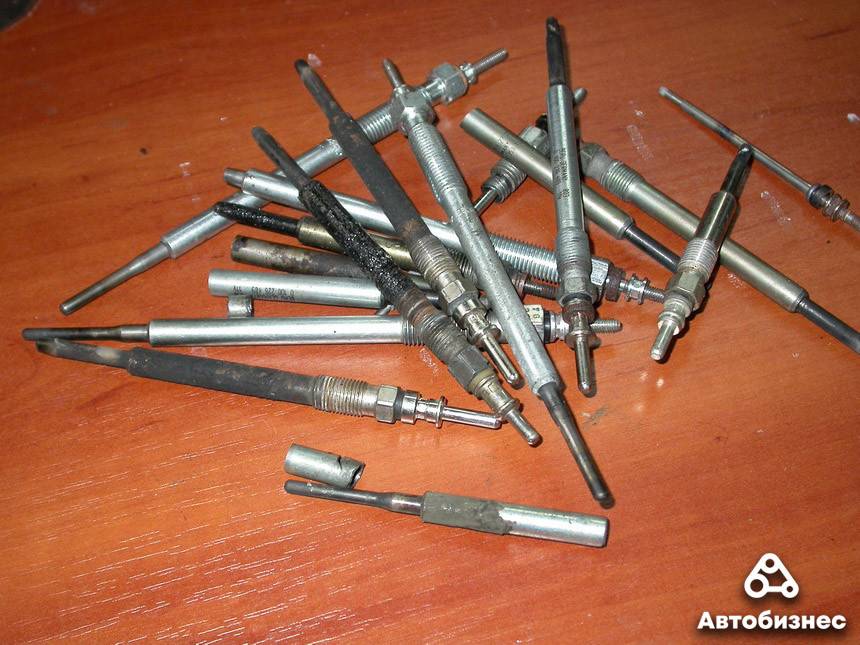

Скажем лишь, что, если доведется столкнуться со свечой, не поддающейся выкручиванию, метод «против лома нет приема» применять противопоказано. Специалисты СТО, которые знают, чем это обычно заканчивается, рекомендуют не жалеть WD40, выкручивать свечу на хорошо прогретом двигателе, поворачивая ее вперед-назад. Не получается — дать мотору остыть, не жалеть WD40, снова прогреть мотор, опять крутить свечу туда-обратно — и так до бесконечности. Иногда помогает.

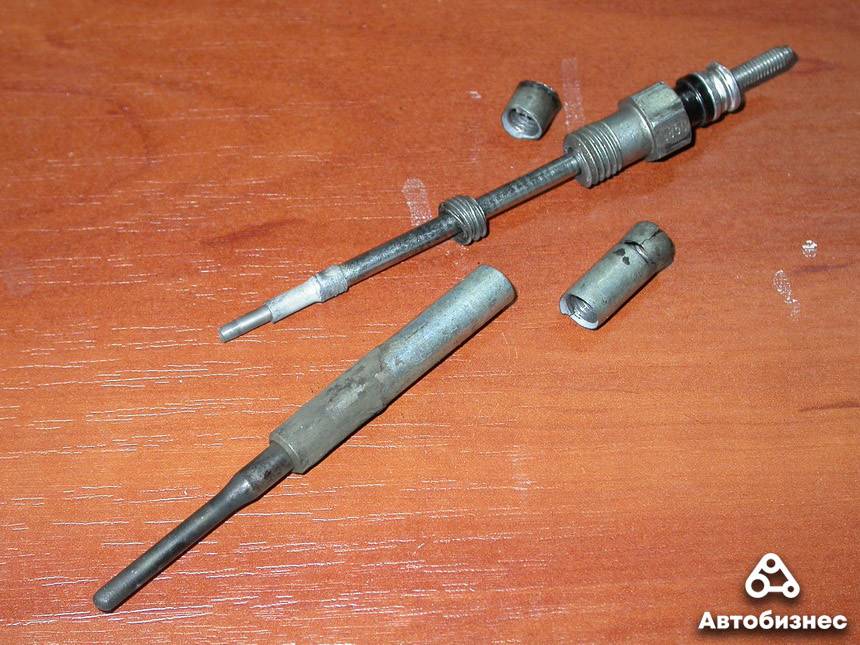

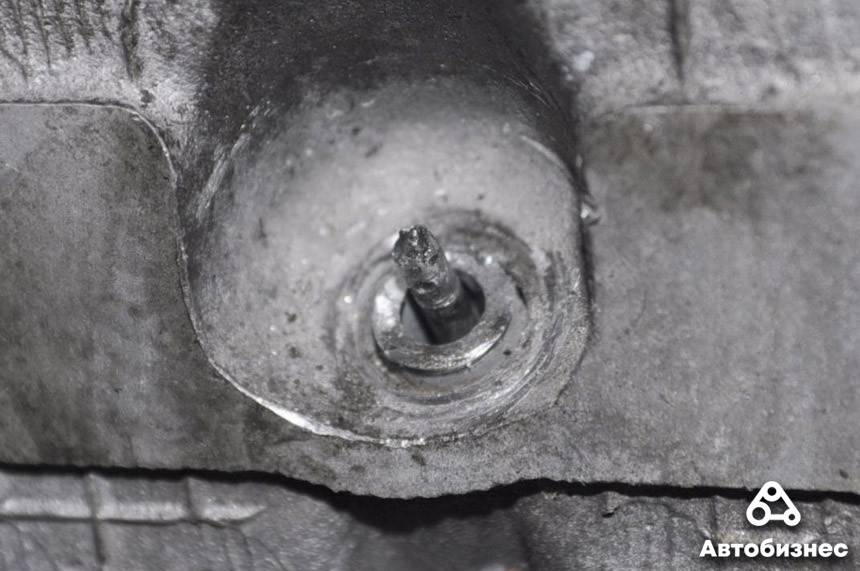

А если это не поможет либо свеча разрушилась, в результате чего одна ее часть все-таки осталась в головке цилиндров? Чтобы не усугубить ситуацию, которая усложнит дальнейшие действия по извлечению свечи или ее обломка, лучше обратить к специалистам, имеющим инструмент и приспособления, предназначенные для этой работы. Мастера есть, их нужно только найти.

Рассматривать вопросы демонтажа, а также последующей установки новой свечи — значит бежать далеко впереди паровоза, ведь, чтобы заменить свечу, для начала надо купить ей замену. А свечи бывают разные по типу — для предкамерных и вихрекамерных дизелей, для моторов с непосредственным впрыском — и отличаются мощностью и временем нагрева до рабочей температуры.

Поэтому замена должна быть адекватной. В противном случае свечи будут разогреваться лишь частично или вообще не станут работать.

Точную информацию, какие свечи используются в конкретном двигателе, следует искать в инструкции по обслуживанию и ремонту, в каталогах взаимозаменяемости свечей производства разных компаний. При отсутствии данных образцом может служить свеча, которой ищется замена.

Хотя при неисправности одной свечи менять все свечи в двигателе комплектом необязательно, желательно все-таки на покупке не экономить. Если в результате длительной эксплуатации комплекта свечей накаливания из строя выходит одна из них, это можно считать сигналом, что ресурс остальных, скорее всего, почти исчерпан, долго они не прослужат, а значит, придется снова лезть в мотор.

В какую сумму в рублях обойдется покупка свечей накаливания отдельных марок для некоторых распространенных автомобилей, можно узнать из таблицы. В ней также приведен диапазон цен от минимума до максимума среди свечей, найденных в предложениях о продаже.

голоса

Рейтинг статьи

Как проверить свечу накала лампочкой

И так, первый способ проверки свечи накала на двигателе (или уже с выкрученной) — использование контрольки. К лапочке 21 Вт (подойдет лампочка габаритов или стопов) припаивают два проводка, и одним из них касаемся клеммных выводов свечей (отсоединив предварительно питающий провод), а вторым на плюсовую клемму аккумулятора. Если лампочка загорается, значит, обрыва нагревательного элемента нет. И так поочередно к каждой свечи. Когда лампочка светится тускло или совсем не горит — свеча плохая. Поскольку метод проверки свечи накала лампочкой не всегда доступен, да и его результаты относительные, то следующим этапом является проверка тестером.

Проверка свечи на искру

Проверка свечи накала на искру, подобна предыдущему способу, только производится без лампочки и интенсивными касаниями резьбовой части.

Для проверки на искру вам понадобится:

  1. Метровый кусок провода, очищенного на концах от изоляции.
  2. Отключить свечи от шины подающей питание.
  3. Один конец провода прикрутить к «+» АКБ, а второй, касательными движениями, прикладывать к центральному электроду.
  4. На исправной свече будет наблюдаться сильное искрение, а на слаборазогревающейся искра образовывается плохо.

Ввиду опасности применения данного метода, на современных дизельных автомобилях не применяется, но знать его, хотя бы для того, как не нужно делать контролькой с лампочкой, обязательно!

Методы проверки свечей

Проверить напряжение в элементах можно с использованиеммультиметраили аккумулятора автомобильного.

Чтобы не демонтировать устройство, достаточно подключить его к аккумулятору. Схема подключения такова: минус подсоединяется к корпусу свечи, а плюс — к клемме соответственно. В исправном узле в течение нескольких секунд нагревается спираль. Отсутствие тепла говорит о необходимости заменить устройство.

При проверке свечей в форсунках нужно выкрутить элементы и изучить свечение штифтов, которые должны раскалиться. Отличие интенсивности свечения хотя бы одного элемента говорит о необходимости дополнительной проверки путем замера его сопротивления.Во избежание быстрого выхода из строя остальных элементов, замена производится сразу всего комплекта, независимо от того, сколько деталей оказалось бракованными.

Редко случается, когда происходит отказ более двух устройств, в таком случае необходимо произвести проверку электрической проводки либо электронного блока управления.

При помощи мультиметра работоспособность демонтированной свечи определяется методом «прозвонки».

В современных автомобилях проверить данные узлы можно путем самодиагностики, дополнительно используя индикатор, расположенный на панели приборов, который подает сигнал при появлении поломки свечи.

Где находится реле свечей накала и как осуществить его проверку и замену?

Учитывая то, что это электронное устройство его проверку можно осуществить, используя мультиметр. Но предварительно реле необходимо отыскать. Внешне оно представляет собой коробочку, которая закреплена на кузове авто. Место ее фиксации на кузове называют «массой». Отыскать ее не составит труда. Для этого нужно просто проследовать по проводам, которые выходят из свечей зажигания.

Когда расположение установлено, нужно подключить мультиметр, путем соединения щупов с кузовом авто и клеммами, которые через провода передают ток на свечи накаливания и переключить его на режим измерения напряжения. Замер производится при включенном зажигании. При этом на выходе напряжение не должно быть меньше 12 вольт. Также можно измерить напряжение на клеммах аккумуляторной батареи и сверить его с тем, которое показывает мультиметр на клеммах реле. Если на реле меньше, хотя б на один вольт — оно не исправно!

Можно проверить напряжение между клеммами реле. При этом нужно учитывать нормативные значения сопротивлений.

Есть еще один способ как проверить свечи накала на дизеле и реле, регулирующее их работу. Нужно выкурить свечи, присоединить к ним провода и включить зажигание. Если происходит их накал, то свечи и реле в исправном состоянии.

Осуществить замену реле достаточно просто. Для этого необходимо отсоединить все провода, которые к нему идут, и снять само реле. Далее потребуется произвести очистку места соединения реле с «массой» и установить новую коробочку.

Рекомендуется также произвести осмотр и, при необходимости, замену свечей.

Можно ли проверить, не снимая?

Сразу следует посмотреть, а происходит ли подача тока вообще — ведь контакт может окислиться или ослабеть, что приведет к обрыву цепи. Здесь, конечно, понадобится тестер. Не снимая, можно проверить только общее состояние свечей. Таким способом невозможно определить интенсивность накала нагревательного элемента.

Диагностика свечей — не слишком сложное дело. Провести эту работу можно несколькими способами, надёжнее всего – проверка при помощи аккумулятора

Опаснее других «дедовский способ» проверки на искру – действуя неосторожно, можно спалить компьютер автомобиля

Иридиевые свечи зажигания

Основное отличие иридиевых свечей зажигания от обычных или платиновых – это материал электродов, который обеспечивает более сильное искрообразование, что улучшает работу двигателя и позволяет экономить топливо.

Как проверить датчик Холла?

Датчик Холла передает на блок управления сведения о положении валов двигательной системы и отвечает за возникновение искры. Мы вам расскажем, как самостоятельно проверить этот датчик на автомобиле.

Как проверить регулятор холостого хода

РХХ — это небольшой, но очень важный элемент топливно-воздушной системы автомобиля. Датчик обеспечивает стабильную работу двигателя на холостом ходу.

Как работают свечи накала на дизеле и их устройство

У калильных свечей есть небольшое визуальное сходство со своими бензиновыми аналогами, но для искрообразования они не применяются. Основной частью изделия является нагревательный элемент, выполненный в виде спирали, изготовленной на основе металлов либо керамических материалов.

В современном нагревательном наконечнике может скрываться пара спиралей, одна из которых является регулировочной, а вторая — нагревательная. Первая из них задействована для защиты от перегрева. Главным фактором выступает то, что из-за повышения рабочей температуры происходит рост электросопротивления.

Конструкторы предусмотрели наличие пространства в промежутке между нагревательной трубой и спиралями. Данная полость заполнена специальным изолятором, который выполняет несколько функций:

  • эффективно передает тепловую энергию;
  • защищает спираль от внешнего воздействия;
  • формирует комфортные условия работы.

В устройствах с металлическими спиралями наконечник может раскаляться до 1000С. Нагрев занимает несколько больше времени, чем у керамики.

В приборах с керамическими вставками применяется аналогичный функционал. Разница лишь в том, что спираль скрыта в дополнительную оболочку из керамики. Такой конструкционный подход позволяет в считанные секунды осуществить накал.

Как проверяется свеча накаливания в дизельном двигателе?

Есть несколько способов проверить рабочее состояние элементов. Это можно сделать посредством двигателя или отдельно от него. Для того чтобы проверить работоспособность свечей накаливания вне двигателя, то есть не вкручивая их, необходим омметр или вольтметр. Эти устройства используются для проверки состояния напряжения. При отсутствии того или иного можно проверить следующим способом: подключить свечу к аккумулятору, подсоединить плюс на клемму, а вот минус завести на корпус замеряемого элемента.

Через несколько секунд у исправной свечи нагреется спираль, затем она начнет светиться, это и покажет ее работоспособность. Если же ни какой реакции не произойдет, необходимо заменить элемент накаливания. Еще один способ проверить их работоспособность – использовать шину. Для этого на ней устанавливают вывернутые свечи, концы которых следует направить вверх. Затем с помощью проводов со сравнительно большим сечением замыкают «массу», прикрепляя проводники к корпусу каждой свечи.

В некоторых инструкциях по ремонту двигателей описывается способ проверки работы элементов накаливания через отверстия, предназначенные для форсунок. Предварительно их выкрутив, понаблюдайте, как светятся штифты, раскаленные от нагрева. Если один или несколько элементов горят менее ярко, чем остальные, или не светятся вовсе, необходимо проверить их электрические соединения и следом проверить значение сопротивления.

Полезные советы

  1. Перед наступлением холодного времени года проверять элементы накала следует независимо от того, хорошо или плохо заводится дизель.
  2. Проверка на дизеле путем оценки искры рекомендуется только для старых авто. Не следует проверять данным способом калильные решения на «свежей» модели, которая оснащена сложной системой электронного управления двигателем.
  3. В случае обнаружения неисправности оптимально менять весь комплект, а не один или два вышедших из строя элемента.
  4. Старайтесь приобретать продукцию известных производителей, так как дешевые решения имеют заметно меньший срок службы, а также зачастую демонстрируют низкую эффективность накала нагревательного элемента.

Напоследок добавим, что для уверенного запуска дизельного двигателя зимой необходимо правильно подбирать, заряжать и обслуживать аккумулятор для дизеля, заправлять качественную солярку по сезону, в случае необходимости использовать антигели. Также в случае с моторами на дизтопливе целесообразно установить предпусковой подогреватель солярки или систему предпускового подогрева двигателя типа Webasto.
