Как правильно осуществить регулировку стояночного тормоза

Причины и признаки неполадок РХХ

Существует ряд проблем, которые могут привести к неисправности РХХ Лансер 9:

  • естественный износ шагового движка;
  • нарушение подачи электричества;
  • загрязнение штока и конуса;
  • поломки ЭБУ, которые так же можно определить по избыточному расходу горючего, затрудненной работе силовой установки и так далее.

Диагностировать поломку датчика самостоятельно не так уж сложно. Достаточно завести автомобиль и демонтировать с колодки подключающее гнездо. Если проблемы с регулятором нет, то обороты упадут, а двигатель остановится.

Признаками неполадок регулятора выступают:

  • нестабильная работа двигателя, он глохнет, при холодном пуске обороты коленвала не возрастают;
  • если включить фары или задействовать электрическую систему авто, падают обороты ХХ;
  • при переключении скорости двигатель периодически глохнет;
  • заметно самопроизвольное возрастание и сокращение оборотов.

Найти неисправность можно как самостоятельно, проведя тщательный осмотр, так и обратившись к специалистам в сервис-центр.

Кроме того, о неполадках сообщают и коды сбоя, они выглядят следующим образом:

  • Р1509 — управляющая схема испытывает перегрузку;
  • Р1513 — произошло замыкание на «массу»;
  • Р1514 — возникли проблемы в подаче электроэнергии, недостаточно питания.

В таких случаях корень проблем часто скрывается в исправности проводки. Тестовые коды можно получить при использовании сканера, а расшифровка их возможна с помощью имеющихся в сети спецтаблиц.

Принцип работы механизма

С переводом рычага, в вертикальное положение до щелчка фиксатора, приводятся в действие натяжные тросы. Их натяжение приводит к прижиманию тормозных колодок к задним барабанам. Колеса блокируются, а транспортное средство постепенно утрачивает скорость. Разблокировать колеса машины можно путем снятия ручника за счет специальной фиксирующей кнопки. Кнопка зажимается, а сам рычаг управления водителем опускается в нижнее положение. Нельзя пользоваться ручником вместо основных тормозов на постоянной основе. Стояночный тормоз, останавливая автомобиль на ходу, провоцирует преждевременный износ деталей тормозной системы. В экстренных ситуациях, резкая активация ручника приводит к заносу транспортного средства.

Как подтянуть ручной тормоз

Обратите внимание!
Для подтяжки ручного тормоза придется отправиться к сотрудникам сервисного центра, либо попытаться устранить поломку в гаражных условиях. При выборе последнего варианта надо заранее подготовить место выполнения работ, а также полностью соблюдать требования техники безопасности.. Как правило, ремонт ручника заключается в установке нового троса

Но если регулировочный элемент исправен, а на поверхности тросика отсутствуют следы обрыва корда, проблема устраняется регулировкой

Как правило, ремонт ручника заключается в установке нового троса. Но если регулировочный элемент исправен, а на поверхности тросика отсутствуют следы обрыва корда, проблема устраняется регулировкой.

Чтобы правильно подтягивать тросик, необходимо выполнить следующие действия.

  1. Поднимите машину и установите ее на опоры. Этим вы получите доступ к днищу.
  2. Поднимите рычаг ручника на один-три щелчка.
  3. Найдите контргайку регулировочного приспособления в отверстии тормозного барабана и ослабьте его.
  4. Закрутите регулировочную гайку и проверьте, натянут ли тормозной тросик.
  5. Если уровень натяжения троса не повысился, придется ремонтировать систему. Эту работу лучше доверить мастерам сервисного центра.
  6. При удачном повышении натяжения надо убедиться в правильной работе ручника, потянув на себя рычаг. Попытайтесь вручную крутануть колесо вперед или назад. Проследите, чтобы оно не вращалось без применения дополнительных усилий.
  7. Обратно затяните контргайку.
  8. Отпустите рычаг ручного тормоза.
  9. Повторно проверьте поведение колеса. Тут оно должно крутиться свободно.

После снятия опор отпустите машину на землю и повторно протестируйте работу ручника. При наличии подозрений на присутствие неисправности попробуйте снова пройти этапы, описанные ранее.

Когда же нужно проводить регулировку ручного тормоза?

Регулировка ручного тормоза необходима в следующих случаях:

1. Была произведена замена тормозных колодок.

2. Была произведена замена тормозных барабанов (тормозных дисков).

3. Была произведена регулировка положения тормозных колодок.

4. Была произведена замена тормозного торса в ручнике.

5. Была произведена обратная установка регулировочного приспособления.

6. Ход тормозного рычага сильно увеличился (до 10 зубцов).

Чтобы устранить проблемы с ручным тормозом можно либо сразу обратиться на станцию автосервиса, либо попробовать устранить неисправность самостоятельно. Отрегулировать ручник самостоятельно несложно и с этой операцией справиться любой человек, у которого есть базовое представление об устройстве автомобиля.

Но регулировка ручного тормоза должна осуществляться в специально предназначенном для ремонта месте и с соблюдением всех правил собственной безопасности. Перед проведением ремонта обязательно следует уточнить, ручник какой именно конструкции установлен в автомобиле, заглянув в инструкцию по эксплуатации транспортного средства.

Как подтянуть ручной тормоз на Mitsubishi Lancer 9 и 10

Важность исправности стояночного тормоза часто бывает недооценена водителями, имеющими небольшой стаж управления, чего нельзя сказать об опытных шоферах. Исправная работа ручника – страховка в экстремальных ситуациях – известно всем. . Регулировка стояночного тормоза не требует специального инструмента

Достаточно запастись небольшим количеством свободного времени, чтобы подтянуть ручник на Mitsubishi Lancer 9 и 10

Регулировка стояночного тормоза не требует специального инструмента. Достаточно запастись небольшим количеством свободного времени, чтобы подтянуть ручник на Mitsubishi Lancer 9 и 10.

Когда требуется регулировка стояночного рычага?

Эксплуатация автомобиля в исправном состоянии возможна, когда вовремя проводится диагностика всех систем. Стояночной механизм остановки автомобиля не является исключением

Признаки, при которых требуется внимание к тормозной системе, следующие: при подъеме рычага стояночного тормоза на 5-7 щелчков автомобиль не удерживается на уклоне 25%

Если сложно найти площадку высотой 125 см и длиной подъезда 5 метров (это соответствует уклону в 25%), тогда сделайте следующее:

  • остановите автомобиль на ровной поверхности;
  • заглушите двигатель;
  • зафиксируйте рычаг в положении 5-7 щелчков;
  • выйдите из машины и попробуйте сдвинуть ее с места.

Если удалось – будьте уверены, регулировка необходима, но все может быть не так уж и просто, ведь причины неисправности могут быть следующие:

  • изношенные колодки, тогда их следует поменять;
  • порванный или растянутый трос – в этом случае необходима его замена;
  • износ тормозного барабана.

Последний вариант – очень редкий случай, так как в Лансере 9 и 10 основной дисковый тормоз конструктивно совмещен со стояночным барабанного типа, но работают они независимо друг от друга.

Если все вышеперечисленные признаки не подтверждаются или неисправности устранены, тогда рекомендуется подтягивание ручного тормоза.

Как подтянуть ручник на Лансере 9?

У большинства авто стояночный тормоз работает по классическому варианту – при перемещении ручника происходит раздвижение тормозных колодок, зажимающих тормозной барабан. Усилие передается с помощью троса, идущего из салона автомобиля по днищу до задних тормозных колодок.

Для регулировки стояночного тормоза необходимо:

Заглушить двигатель авто. Расположить автомобиль на ровной площадке и заблокировать передние колеса противооткатными упорами. Установить ручку стояночного тормоза в верхнее положение; С помощью плоской отвертки снять пластмассовый карман-углубление в декоративном корпусе, в котором находится ручка стояночного тормоза. Потянуть на себя декоративный корпус, вставив пальцы в освободившееся отверстие

Осторожно вытащить пластмассовый корпус через ручник, не повредив электрические разъемы. Гаечным ключом на 10 мм закрутить на штоке гайку М6, удерживающую привод троса, на необходимое количество оборотов (по ходу часовой стрелки – происходит подтяжка троса стояночного тормоза)

Как провести контроль?

Для того чтобы узнать, надо ли еще закручивать гайку, необходимо поддомкратить одно из задних колес на такую высоту, чтобы оно не касалось поверхности земли. Затем поднять ручник и попробовать провернуть колесо руками. Если оно свободно прокручивается, а ручник установлен на 7 щелчок, то необходимо продолжить затягивать регулировочную гайку до тех пор, пока колесо невозможно будет прокрутить. Если сделано все правильно, то при отжатой ручке стояночного тормоза колесо должно вращаться без усилия.

Если этого не происходит и колесо не представляется возможным прокрутить, значит трос ручника натянут сильнее, чем надо, и тормозные колодки упираются в барабан – необходимо ослабить его. Для этого регулировочную гайку нужно открутить в направлении, противоположном ходу часовой стрелки.

Итоговое испытание необходимо провести в безопасном месте под наклоном в 25%.

Также можно проверить правильность работы следующим образом: затянув ручник, спокойно отпустить педаль сцепления, установив РПП на первую передачу. Если двигатель заглох, и авто не сдвинулось с места, значит отрегулировано все правильно.

Вопрос, как подтянуть ручник на Лансере 10, решается аналогично вышеизложенному. По завершении регулировки натяжения троса необходимо в обратной последовательности собрать пластмассовые детали салона автомобиля. Если операции по настройке ручника не дали желаемого результата, то необходимо внимательно измерить зазоры между тормозным барабаном и колодками стояночного тормоза. А также убедиться, что тормозной трос не порван и не сильно растянут.

Устройство стояночного тормоза

Основной элемент, активирующий тормоза — это тросик. Тросик лучше, когда он состоит из большого количества тоненьких жилок диаметром 0,01 мм. Эти стальные тоненькие проволоки свиваются и свивки скручиваются в один канат. Если тросик состоит из одной проволоки, то надежность его меньше, так как он одножильный тросик легко сломать. Материал для тросика —  высокопрочная сталь.

На схемах изображено устройство механического стояночного тормоза механического типа.

Привод стояночной тормозной системы механического типа: 1 – кнопка фиксации рычага; 2 – рычаг привода стояночного тормоза; 3 – защитный чехол; 4 – тяга; 5 – уравнитель троса; 6 – регулировочная гайка; 7 – контргайка; 8 – трос; 9 – оболочка троса

Устройство тормозного барабанного механизма заднего колеса: 1 – гайка крепления ступицы; 2 – ступица колеса; 3 – нижняя стяжная пружина колодок; 4 – тормозная колодка; 5 – направляющая пружина; 6 – колесный цилиндр; 7 – верхняя стяжная пружина; 8 – разжимная планка; 9 – палец рычага привода стояночного тормоза; 10 – рычаг привода стояночного тормоза; 11 – щит тормозного механизма

Тросики по технологии изготовления подвергаются упрочнению и смазываются, чтобы максимально минимизировать силу трения, возникающую в кожухе троса.

Снаружи трос обвит металлической проволокой и покрывается полимерным материалом (прорезиненный пластик). С торцов оболочка тросика имеет специальные стальные оболочки, гильзы, которые запрессовываются.1 — рычаг; 2 — кнопка; 3 — пружина тяги; 4 — тяга защелки; 5 — чехол; 6 — передний трос; 7 — направляющая заднего троса; 8 — распорная втулка; 9 — оттяжная пружина; 10 — распорная планка; 11 — рычаг ручного привода тормозных колодок; 12 — задний трос.

Принцип работы ручного механического тормоза с барабанными тормозами:

  1. Водитель поднимает рукоятку тормоза до определенного щелчка. Если трос перетянут, то возможно можно только поставить на первую защелку с большим усилием. Если слабоват, то даже на последней защелке тормозные колодки не зафиксируют колеса на 100%.
  2. Тяга тянет основной трос, о он тянет вторичные тросы через крепежный кронштейн.
  3. Рычаг, что находится внутри тормозного барабана, начинает поворачиваться и распорная планка одинаково раздвигает колодки, в результате чего накладки колодок прижимаются к барабану и не дают ему вращаться.
  4. Когда водитель опускает ручник, тросы ослабляется, пружины в барабанах возвращают назад распорку и рычаг (тот, что в барабане), колодки сжимаются и больше не воздействуют своими накладками на барабан.

На машинах, задние тормоза которых дисковые, принцип работы механического ручника примерно такой же. Трос тянет рычажок, который в свою очередь сжимает тормозной диск. Рычажок на дисковых тормозах устанавливается сзади ступицы и снаружи.

Принцип работы электронного ручника:

  1. Водитель грузового автомобиля нажимает кнопку ручного тормоза, электронный блок получает команду.
  2. Контроллер включает 2 электродвигателя с редукторами, которые установлены на задних колесах.
  3. Электромоторчики сжимают тормозные колодки вокруг диска. Датчик определяет с какой силой сжимать колодки. Если колодки накладки колодок стерлись, колодки сжимаются с большей силой.
  4. Для отключения электромеханического ручника достаточно также нажать кнопку.

Плюсы электронного тормоза:

  • Если водитель забыл отключить стояночный тормоз, то после запуска ДВС во время трогания машины, контроллер отпустит колодки.
  • Для разблокировки задних колес, водитель не сможет отключить тормоз, просто нажав. Надо сначала завести двигатель, пристегнутся, поставить ногу на тормоз и нажать на кнопку.
  • На машинах с электротормозами, есть кнопка противооткатного устройства Auto Hold (Авто удержание). Когда автомобиль останавливается с работающим ДВС, сразу автоматически включается блокировка колес. Это позволяет водителям трогаться на разных уклонах.

Электронные тормоза надежнее механических, хоть у электротормозов есть такой минус: не будет работать с севшим аккумулятором. Механические тормоза просты в конструкции, но частая причина отказов или уменьшения эффекта, это загрязнение тросика, его растяжение или обрыв.

Регулировка ручного тормоза

В процессе эксплуатации автомобиля при пробеге более 20 тыс. км возникает необходимость подтянуть ручной тормоз. Регулировка может быть выполнена двумя способами:

  • С салона. Около рычага ручника имеется специальная гайка.
  • С наружи автомобиля. В таком случае подтяжка стояночного тормоза производиться отдельно для каждого колеса.

Для регулировки ручника с салона необходима отвертка с крестовым лезвием и рожковый ключ «на 10». При использовании данного метода происходит регулировка двух колес одновременно. Недостатком является невозможность добиться равномерной прижимной силы.

Наиболее опасным является подтормаживание одного из колес при незадействованном ручнике. Это ведет к ускоренному износу барабана, повышению расхода топлива, ухудшению динамики машины и является причиной увода авто в сторону

Поэтому крайне важно проконтролировать свободный ход колес, вывесив их при помощи домкрата

Поднять центральный подлокотник.

Убрать все лишнее из подлокотника, получив доступ к двум винтам.

Открутить два шурупа. Поднять консоль вверх

При этом важно следить, чтобы не оборвались провода, идущие к блоку управления подогревом сидений

Извлечь блок подогрева сидений, подтолкнув его с обратной стороны.

Отсоединить клеммную колодку.

При помощи регулировочной гайки отрегулировать ручной тормоз. Он должен надежно удерживать автомобиль при 5-7 щелчках.

Проконтролировать надежность фиксации автомобиля при затянутом ручнике и свободный ход колес при его отпущенном состоянии.

При регулировке стояночного тормоза снаружи автомобиля имеется возможность настроить прижимное усилие колодок каждого колеса по отдельности.

  • Поддомкратить заднюю часть автомобиля.
  • Снять колесо.

  • Изъять резиновую заглушку.
  • Прокрутить тормозной диск, чтобы отверстие оказалось внизу.

  • Вставить в отверстие отвертку с плоским жалом.
  • Нащупать регулировочную шестеренку.

  • Вращать регулировочную шестеренку вниз до полной остановки диска.
  • Немного открутить шестерню в обратном направлении. Рекомендовано на 5 зубцов.
  • Аналогичным образом отрегулировать колесо с противоположной стороны.

Лада 2110 PhiX Бортжурнал Замена тросов ручного тормоза ВАЗ 2110

Всем привет! Наигравшись с замками и ковриками, я вдруг осознал, что зима то уже на носу, а машина не готова. В планах, этой зимой немного покататься бочком (несмотря на передний привод) и возможно даже поучаствовать в каком ни будь снежном спринте, поэтому были выделены две основные задачи. Первая, сделать хваткий ручник, вторая, наконец то поставить блокировку, которая была куплена ещё полгода назад.

Начать я решил с того, что по проще, т.е. заняться ручником. Я давно пытаюсь победить ручник, и чего я только не делал, но ручник всё равно был вялый. Не так давно перебирал задние тормоза, были заменены барабаны, колодки, цилиндры, но на эффективность работы ручника это повлияло не сильно. Затем я укоротил пружины на тросах, www.drive2.ru/l/5959614/ в результате ручник стал заметно лучше, он легко мог блокировать колеса на мокром асфальте, но «мертвой хваткой» это назвать было нельзя. При этом рычаг ручника был очень тугой. Визуальный осмотр выявил, что изношены тросы и пора бы их заменить.Стоит заметить, что запас по натяжению тросов был ещё большой, но даже натянув ручник до одного щелчка, пружина смыкалась и не давала ручнику нормально работать. Дальше пружину подрезать было нельзя, так как не хватало бы усилия для возврата колодок.

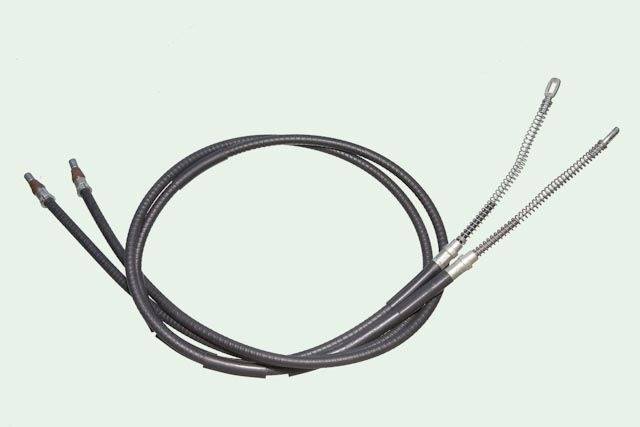

Тросы купил производства ДААЗ, на вид очень добротные. Ценник 400р за пару.

Трос ручного тормоза 2110, 2170 Priora ДААЗ ОАТ — Длина троса, мм : 1620 (под нагрузкой 320 кГс)

Новые тросы сразу пролил трансмиссионным маслом.Для большего запаса по регулировке, сразу отрезал по шесть витков с пружины.

Для удобства замены приобрел накидной ключ трещетку на 13, сложно представить как я раньше без него жил.

Цена 200р

Регулировка ручника с ним, одно удовольствие.

Старые тросы снял без проблем, всё делал по мурзилке.

Сначала следует отпустить троссы и снять распределитель.

Затем, снять барабаны, отцепить трос от рычага и вывести его из тормозного щита.


Затем откручиваем тросы от балки и снимаем креплений.

Тросы были в плачевном состоянии.

Самое сложное в замене тросов ручника, натянуть распределитель на шток.

Вдвоем это делать гораздо проще.

Установив тросы, приступил к регулировке, После затяжки троса распределитель оказался почти на самом конце резьбы, практически не оставив запаса по регулировке.

Мало того, что новые тросы оказались длиннее старых, они ещё оказались существенно разные по длине. Одно колесо на трех щелчках было уже заблокировано, а второе можно было провернуть рукой.Пришлось применить «джедайский метод» и немного заварить распорную планку.

К сожалению, я увлекся процессом и забыл сделать фото. Делал следующим образом, сначала заварил разрез практически полностью, а затем подгонял болгаркой по месту.После проделанной процедуры, колеса блокируются равномерно и на штоке ручника осталось достаточно места для подтяжки.

Выводы:После замены тросов, ручник стал работать гораздо лучше, но все равно не идеально. На трех щелчках колеса блокируются даже на сухом асфальте, но при этом это происходит как то не очень уверенно.У моего зятька на двенашке, на трех щелчках колеса блокируются намертво, и машина скользит по асфальту как по льду, при этом усилие на рычаге совсем не большое, можно тянуть хоть одним пальцем, ручник работает лучше, чем на многих иномарках. Это ставит меня в ступор, я не знаю как это объяснить, ведь колодки, барабаны и тросы у него далеко не первой свежести.

Устройство и режим работы стояночного тормоза

Стояночный тормоз является довольно простым элементом, который состоит из: механизма, который активирует тормоз (рычаг) и проводов, которые приводят в действие тормозную систему.

Тормоз имеет в общей сложности 3 компонента:

тормозной трос спереди два задних тормозных троса Передний трос взаимодействует с рычагом, а задний — с задними тормозными колодками и барабанными тормозами автомобиля. Соединение между этими тремя компонентами осуществляется с помощью регулируемых наконечников, а возврат тормоза в исходное состояние осуществляется с помощью возвратной пружины, которая расположена либо на переднем тросе, либо прикреплена непосредственно к конструкции тормоза.

Принцип его работы относительно прост и может быть объяснен следующим образом: Когда вы тянете тормозной рычаг, тросы, прижимающие задние колодки к барабанным тормозам, затягиваются. Это напряжение в сердечниках приводит к блокировке колес и остановке автомобиля.

Когда вы хотите вернуть автомобиль в исходное положение, вы просто отпускаете тормозной рычаг, возвратная пружина освобождает провода, которые освобождают колеса, и автомобиль запускается без проблем.

Стоимость профессиональной регулировки

Обращаться в автосервис или нет, каждый автомобилист решает для себя сам. Если ручник совершенно не держит машину, проблема может крыться в неправильной регулировке. Обратившись в автосервис, от клиента потребуют не менее 300-500 рублей за такую процедуру. В столичных СТО цены и вовсе находятся на уровне 1000 рублей.

И что в такой ситуации делать, нужно определяться заранее. Самостоятельно отрегулировать тросик ручника вовсе не сложно. Если проблема кроется в его обрыве и нужна замена, тогда более рациональным решением станет отдать машину в сервис, где специалист сможет натянуть новый качественный тросик ручника.

Если вы решили самостоятельно решить вопрос с регулировкой, не лишним будет ознакомиться с инструкцией.

Регулировка стояночного тормоза

На Mitsubishi Lancer IX существует два способа отрегулировать стояночный тормоз. Первый способ требует вмешательств из салона автомобиля, а второй — снаружи. Я бы рекомендовал воспользоваться вторым способом, поскольку он позволяет одинаково отрегулировать прижимную силу барабанных тормозных колодок для каждого колеса задней оси. Для тех, кто не в курсе, в Lancer’е на задней оси используется разная система тормоза для ручника (барабанный тормоз) и основного тормоза автомобиля (дисковый тормоз).

Первый способ регулировки ручника

Как уже было сказано выше, регулировать стояночный тормоз в первом способе будем из салона. Для этого понадобится всего два инструмента: крестовая отвертка и рожковый ключ на 10. Помните, что с помощью этого способа не удастся добиться правильной прижимной силы тормозных колодок для двух задних колес, поэтому может получиться, что одно колесо будет останавливаться менее эффективно, чем другое. Или вообще при опущенном ручнике во время движения будут подтормаживаться оба задних колеса из-за перетянутой регулировочной гайки ручника. И это несомненно приведет к повышенному износу барабанных тормозных колодок ручника, не говоря уже про повышенный расход топлива. Чтобы этого избежать, рекомендуется после регулировки данным способом вывесить два задних колеса и проверить, как они вращаются при опущенном ручнике.

1. И так, первым делом необходимо снять центральную консоль, для этого поднимаем центральный подлокотник, убираем все лишнее и откручиваем с помощью крестовой отвертки два винта:

2. Поднимаем консоль вверх, таким образом срывая ее из посадочных мест пистонов. Не волнуйтесь, пистоны многоразовые и при правильном обращении с ними ничего не случится. Особо сильных усилий прилагать не стоит, поскольку снизу будет подсоединенный жгут проводов к блоку управления подогрева сидений.

3. Теперь необходимо извлечь блок управления подогревом сидений. Кто-то может воспользоваться маленькой плоской отверткой и извлечь блок с лицевой стороны, но таким образом можно будет случайно оставить на нем следы от воздействия. Поэтому безопаснее всего подтолкнуть его с обратной стороны, места для руки достаточно.

4. Отсоединяем колодку от блока управления подогревом сидений:

5. И вытаскиваем центральную консоль, не забыв поднять ручник в верхнее положение:

6. Перед нами открылся вид на регулировочную гайку, которую необходимо подрегулировать. На сколько сильно ее затягивать точного ответа нет, но ручник на 9 лансере должен хорошо удерживать автомобиль на 5-7 щелчках.

Второй способ регулировки ручника

Второй способ регулировки стояночного тормоза будет осуществляться в менее комфортных условиях — снаружи автомобиля и для этой цели придется поднимать заднюю часть автомобиля с помощью домкрата и снимать колеса. Этот способ отнимает большее количество времени, однако, позволяет добиться правильной прижимной силы тормозных колодок ручника.

1. Первым делом необходимо поднять автомобиль с помощью домкрата и снять колесо. Соблюдайте безопасность, не оставляйте машину только на одном домкрате во избежание срыва с него, положите доски или другую надежную опору под автомобиль.

2. Доступ к регулировочной втулке находится под резиновым уплотнительным колпачком. На приведенной ниже фотографии колпачок находится примерно в районе 3-х часов.

3. Снимаем колпачок и прокручиваем тормозной диск таким образом, чтобы отверстие было в нижнем положении. Не обращайте внимания на поднятый тормозной суппорт, фотография была позаимствована из другого отчета.

4. С помощью плоской отвертки нащупываем регулировочную шестеренку и вращаем ее вниз до тех пор, пока тормозной диск не перестанет вращаться под силой действия руки.

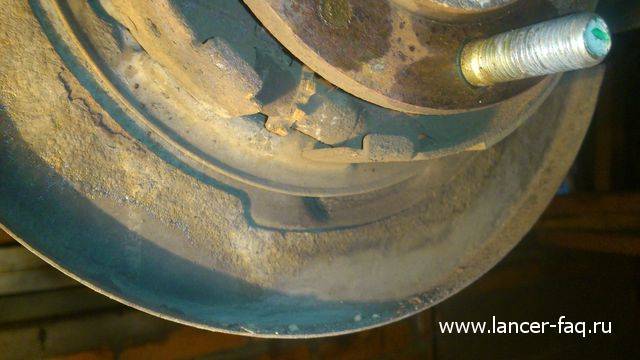

Для наглядности, регулировочная шестеренка выглядит так при снятом тормозном диске:

5. После этого немного откручиваем шестеренку в обратном направлении, чтобы диск мог свободно вращаться.

6. Проделываем аналогичные действия с другой стороны.

Источник статьи: http://lancer-faq.ru/car/mitsubishi-lancer-ix/regulirovka-stoyanochnogo-tormoza.html

Стояночный тормоз, как проверить его работоспособность

В тормозной стояночной системе в основном применяется механический тормозной привод, обеспечивающий передачу тормозного усилия к тормозному механизму от человека. Человек взаимодействует с ножной педалью, тягой или ручным рычагом. Наиболее распространенным механизмом является ручной рычаг, что, как правило, расположен рядом с сиденьем справа от водителя. Ручной рычаг оборудован храповым механизмом, который фиксирует стояночный тормоз в рабочем положении. На этом рычаге находится выключатель контрольной лампы ручника. Сама лампа вмонтирована на приборной панели и включается во время срабатывания стояночного тормоза.

На транспорте с дисковыми тормозами используют следующие конструкции тормозного стояночного механизма — барабанный, кулачковый и винтовой.

Проверять работоспособность стояночного тормоза необходимо регулярно (желательно после каждых тридцать тысяч километров езды), так как ручник может находится в рабочем состоянии, однако очень слабо держать автомобиль, что может привести к скатыванию транспортного средства с уклона и созданию аварийной ситуации. Особенно это касается автомобилей, которые эксплуатируются длительное время.

Для проверки работоспособности ручника необходимо поставить автомобиль на небольшую горку с примерным уклоном в 25 процентов. После этого необходимо остановится, дернуть ручной тормоз вверх до упора, включить нейтральную передачу, отпустив, при этом, педаль тормоза. Если транспортное средство выстоит и не скатится вниз, значит нет необходимости в регулировке стояночного тормоза.

Если поблизости нет подобного уклона, вы можете проверить состояние стояночного тормоза другим способом. Для этого поставьте транспорт на ровную поверхность, после чего необходимо дернуть ручник и поставить в нейтральное положение рукоятку переключения передач. Теперь выйдите из автомобиля и попробуйте самостоятельно толкнуть транспортное средство. Если оно сдвинулось с места, значит стояночный тормоз работает слабо.

Кроме того, существует еще один метод проверки стояночного тормоза. Для этого необходимо затянуть его до отказа, включить первую передачу и медленно отпустить сцепление. Если прибор нормально работает, мотор транспортного средства должен заглохнуть. В ином случае автомобиль начнет очень медленно двигаться, что свидетельствует о необходимости отрегулировать ручник или произвести замену тросика.
