За что отвечают соленоиды в АКПП

Устройство гидравлического блока

Как уже говорилось, гидравлический блок, это звено в управлении движением трансмиссионной жидкости, давлением и доступом к необходимым точкам механической части коробки. Узел состоит из корпуса, клапанов и пружин. Корпус блока представляет собой алюминиевые части, соединенные между собой. Клапана, расположенные в корпусе, либо механические, либо соленоиды.

Электромагнитный клапан гидроблока АКПП, или соленоид, это электромеханическое устройство, регулирующее поток жидкости. В состав входит корпус, соленоид, с установленным диском или поршнем для регулировки потока. Соленоид представляет собой электромагнит с установленным сердечником внутри, при подаче напряжения на катушку сердечник втягивается и перекрывает канал с жидкостью. При отключении напряжения, клапан возвращается в исходное положение.

Типы клапанов гидравлического блока:

  • Клапана, регулирующие давление;
  • Клапана, управляющие переключением;
  • Клапана, перераспределяющие потоки жидкости;
  • Клапана плавной регулировки давления.

Зачем нужна замена соленоидов

Вернуть плавность работы АКПП поможет ремонт или замена неисправного клапана. Электромагнитные устройства последних поколений сложные по конструкции и управлению. Большинство из них неразборные. Не каждый водитель сможет припаять контакты, поменять втулки. Кроме того, ремонт не гарантирует ресурс более 50 000 км.

Неисправные клапаны работают не в полное сечение. Из-за этого давление масла АКПП не соответствует рабочему. Фрикционы начинают проскальзывать и пригорать, загрязняя жидкость. Истираются втулки. Автомату не хватает смазки и охлаждения. В результате коробка ломается, а её восстановление дороже пары соленоидов.

Как заказать нужный соленоид:

  1. Узнать модель АКПП или VIN-код машины.
  2. По схеме гидроблока посмотреть номер клапана.

Замену соленоидов АКПП можно сделать самостоятельно. Но эта работа будет напрасной тратой времени, если не провести полное техобслуживание с заменой жидкости, уплотнителей, фильтра, очисткой гидроблока и поддона. В самых запущенных случаях понадобится замена фрикционной муфты гидротрансформатора.

Второе поколение соленоидов

В отличие от предыдущего механизма, соленоид-электроклапан имеет канал для масла с входом и выходом и является по своей сути гидравлическим клапаном. Запирание и отпирание потока масла в этом соленоиде осуществляется за счет шарового клапана, выполненного из металла. Несмотря на то что этот вид соленоидов более сложный, его конструкция куда более надежна. Помимо этого, такой тип соленоидов значительно проще менять, для этого всего лишь нужно отсоединить разъем и вытащить уплотнительное кольцо, за счет которого соленоид держит давление. Соленоид-электроклапан, как и электрические контакты, может быть нормально-закрытым или нормально-открытым. Это означает, что в первоначальном состоянии такой соленоид или открыт, или закрыт, а под действием электрического тока будет приходить в обратное положение. Пока на соленоид не подается ток, он возвращается в первоначальное положение под действием возвратной пружины. При подаче электрического тока магнитное поле, порождаемое обмоткой, будет толкать плунжер в обратном направлении с силой, достаточной для преодоления сопротивления возвратной пружины. В современных АКПП в каналах соленоидов располагаются маленькие металлические фильтры, в виде сеточки, которые останавливают мусор и не дают соленоиду или его каналу загрязнятся.


Соленоиды второго поколения

Соленоид: как проверить и почему данный элемент выходит из строя

Итак, работой соленоидов АКПП управляет ЭБУ коробкой автомат. Блок управления постоянно посылает на клапан сигналы-импульсы определенной частоты. Простыми словами, соленоид фактически контролирует давление масла, которое, в свою очередь, является рабочим телом в устройстве автомата.

Именно через масло происходит передача крутящего момента в ГДТ, осуществляется переключение передач, снимается блокировка гидротрансформатора и т.д. Получается, соленоид АКПП управляет режимами автоматической коробки передач. Первые соленоиды пришли на смену механическим устройствам еще в 80-х и с тех пор активно используются в коробке автомат.

Если просто, соленоид представляет собой устройство, где металлический стержень обвит спиралью, по которой идет постоянный ток. Стержень в корпусе подвижен, когда ток воздействует на спираль, это заставляет стержень двигаться от конца спирали к ее началу.

Также в устройстве такого соленоида (электроклапана) имеется пружина, которая усилием возвращает стержень в заданное положение. Не вдаваясь в подробности,  задачей соленоида является перекрытие или открытие канала для трансмиссионного масла.

Соленоиды стоят в гидроблоке (гидравлическая клапанная плита, блок клапанов АКПП) и вставлены в канал, фиксируются болтом и прижимной пружиной. Также к соленоиду присоединен шлейф или разъем проводки для соединения с блоком управления (ЭБУ АКПП).

Фактически, соленоид соединяет гидравлику и электронику. Современные версии автоматов имеют, как минимум, четыре клапана — соленоида. Общее количество зависит от того, сколько скоростей получила та или иная коробка, насколько она сложна конструктивно и т.д.

Обратите внимание, часто проблемы в работе АКПП связаны с выходом из строя проводки, то есть ЭБУ попросту теряет связь с клапаном и автомат не может работать нормально. Также  не редкость, когда сам соленоид может выйти из строя

При проверке важно учитывать, какой тип устройства используется на той или иной АКПП, так как существуют соленоиды нескольких видов

При проверке важно учитывать, какой тип устройства используется на той или иной АКПП, так как существуют соленоиды нескольких видов

Виды соленоидов коробки — автомат

Если первые соленоиды работали по принципу «открытие/закрытие», то в дальнейшем устройство эволюционировало, превратившись в гидравлический клапан. Если коротко, соленоиды-регуляторы могут быть шариковыми и золотниковыми (имеют клапан – золотник).

Соленоид получил отдельный канал для масла и шариковый клапан для открытия и закрытия этого дополнительного канала. Последующее совершенствование конструкции позволило создать несколько каналов, которые отдельно перекрываются шариковыми клапанами.

Позже появились и соленоиды – регуляторы (электрорегулятор), напоминающие по устройству вентиль. В таком устройстве все зависит от частоты импульса ЭБУ, в результате чего внутреннее кривое сечение соленоида частично открывается или закрывается.

Еще можно выделить различие соленоидов как по конструкции, так и назначению. Например, линейные (пропорциональные), которые позволяют менять отдельные соленоиды без замены всего гидроблока. Тип VFS (Variable Force Solenoid) прост конструктивно, однако более сложен в управлении, имеет меньший ресурс, чем линейные аналоги.

По функциональному назначению выделяют соленоиды ЕРС (LPC, Line Pressure Control, клапан линейного давления). Это «основной» клапан, которые распределяет жидкость на остальные каналы. Еще существует клапан ТСС, так как отвечает за блокировки муфты гидротрансформатора.

Кстати, это соленоид первым выходит из строя на многих АКПП, так как через него поступает разогретое и загрязненное масло из ГДТ. Еще можно отметить shift solenoid (переключатель). Элемент отвечает за включение передач «вверх» и «вниз» и т.д.

Ремонт соленоида АКПП своими руками — развальцовка

  1. Берем гидроблок и отвинчиваем отворотный болт соленоида.
  2. Снимаем кронштейн крепления и вынимаем интересующий нас соленоид.
  3. Гидравлический блок отставляем в сторону.
  4. Замеряем затяжку пружины контровочной гайкой с помощью штангенциркуля.
  5. Снимаем контр-шпильку с соленоида, кладем в лоток.
  6. Шестигранным ключом выворачиваем гайку предварительной затяжки пружины. Действуем аккуратно, чтобы не повредить деталь.
  7. Вытащили пружину. Кладем в лоток.
  8. Вытаскиваем шток соленоида, он не всегда выходит сразу, надо энергично встряхнуть. Помещаем в лоток.
  1. Соленоид полностью готов к ремонту. Открываем ремнабор, достаем приспособление для развальцовки и устанавливаем в него соленоид.
  2. Сначала на дно приспособления устанавливаем шайбу, чтобы потом удобнее было вынимать соленоид.
  3. Устанавливаем аккуратно, с натягом, электрический разъем должен находиться в прорези.
  4. Зажимаем приспособление в тиски.
  5. Берем инструмент для развальцовки, например, стамеску, с помощью молотка бережно по кругу развальцовываем соленоид под углом 60°.
  6. Снимаем корпус штока и кладем в лоток.
  7. Вытаскиваем электромагнитную катушку из корпуса.
  8. Осматриваем корпус (как правило, там много грязи, примесей) и саму катушку на предмет обрывов обмотки и повреждений втулок.
  9. Аккуратно разбираем катушку, вынимаем клапан, снимаем шайбу, кладем в лоток.
  10. Протираем катушку и производим осмотр втулок. Если внешних повреждений не видно, их можно прочистить и оставить. Если наблюдаются царапины, заусеницы, то втулки надо заменить.
  11. Для этого нам понадобятся втулки ремонтных размеров.
  12. Берем выкладку, вставляем во втулки и вытаскиваем втулки по очереди, стремясь не повредить катушку.
  13. Промываем катушку очистителем и продуваем сжатым воздухом.
  14. Все готово к замене втулок, которую производим в обратном порядке с помощью оправки для втулок. Она предохраняет втулки от перекосов при установке.
  15. Запрессовываем втулку с помощью молотка.
  16. Готовим заданный размер втулок. Для этого берем развертку, закрепляем в держателе и за один проход вывинчиваем во втулках посадочный размер, вплоть до финальной сборки соленоида в составе гидроблока.
  17. Промыть катушку очистителем от механических частиц и продуть сжатым воздухом.
  18. Итак, катушка готова к установке исполнительного элемента, который вставляется легко и свободно ходит в катушке.
  1. Завершающие процедуры проводим в обратном порядке: чистим и запрессовываем корпус катушки, помещаем катушку в корпус штока (риска разъема должна совпасть с прорезью), производим завальцовку соленоида с помощью пресса и кольца из ремнабора, устанавливаем шток, пружину и гайку, затягиваем гайку на глубину, предварительно замеренной штангенциркулем, надеваем штопор.

Соленоид готов к установке в гидроблок. Удачных Вам ремонтов!

Источник

Соленоид

Соленоид  –  как и многие названия взаимствован у греков,переводится он как σολήνα (солина) — канал, труба и ειδός (эйдос) — подобный, похожий. В нашем же случае это – разновидность катушки индуктивности. Да,да та самая катушка индуктивности внешняя обмотка и стальной сердечник,подаем напряжение на обмотку, создаем магнитное поле и двигаем стальной сердечник,убираем напряжение или делаем его меньше, в обратное положение его вернет пружина.Соленоид

Суть простая,конструкция примитивная,мысль как всегда гениальная)).Соленоид еще называют – электромеханический клапан регулятор,который исполняет команды TCM (Tansmission control module – Блок управления трансмиссией),он то закрывает канал в гидроплите (гидроблок),то открывает. Можно сказать что соленоид управляет потоками гидравлической жидкости или по-другому гидравлическими переключениями в заданных режимах работы АКПП.Соленоид


Как устроен соленоид? Из чего он состоит?


Соленоиды бывают в основном двух типов:

  • On-OFF,просто включить выключить,открыть закрыть.
  • PWM pulsewidth modulation соленоиды которые управляются с помощью широтно-импульсной модуляции.Соленоид

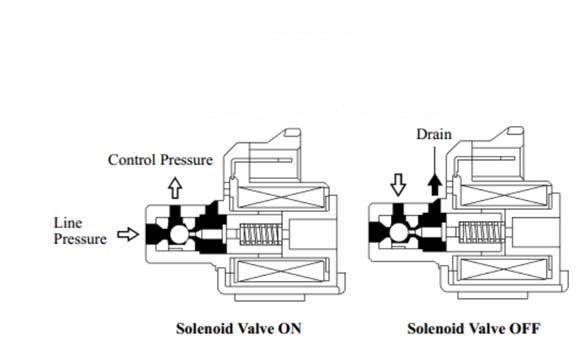

Ну с первыми все понятно,на картинке видно,во время подачи напряжения ON плунжер втягивается во внутрь, тем самым освобождая шарик, линейное давление Соленоид

поступает в полость тем самым становясь контрольным давлением.Когда напряжение убирается OFF то плунжер под действием пружины перемещается в обратное положение, своим краем давит на шарик, а тот в свою очередь перекрывает канал линейному давлению. Все, суть его проста, открыть-закрыть,два положения.Соленоид

А вот с соленоидами PWM немного все по другому.Соленоид

PWM pulse-width modulationШиротно-импульсная модуляция — процесс управления мощностью методом пульсирующего включения и выключения устройства.В зависимости от характера поступающего импульсного напряжения от блока управления,ток подается прерывисто, с разной длительностью прерывания.То есть суть соленоида такая,он может плавно и сколько надо перекрывать сечение в каналах гидроблока,и тем самым создавая плавность управления гидравлической жидкостью. Ведь все эти усовершенствования ради одной цели,это полностью контролировать давление жидкости, ведь с помощью нее и происходит вся работа агрегата.Соленоид

Соленоиды имеют различные отличия типов,но суть их остается прежней, это управлять рабочей жидкостью в заданных режимах работы АКПП.

Типы клапанов на сегодня

Среди нынешних деталей, как например, соленоид АКПП можно выделить несколько самых распространенных типов электроклапанов авто.

Итак:

1. 3, 4, 5-WAY электроклапана, они служат «переключателями». Бывают как шариковыми, так и золотниковыми.

2. EPC или LPC –эти модели осуществляют контролирующую функцию линейного давления.

3. ТСС больше служит для осуществления блокировки гидротрансформатора.

4. Shift solenoid — соленоид-переключатель, служащий для переключения скоростей, его еще называют «шифтовиком».

5. Современные клапана, так называемые функциональные, которые обеспечивают управление клапанами непосредственно самой плиты по типу транзистора в стандартной электросхеме.

6. Модель обеспечивающая качество переключения передач и работает она лишь для мягкого переключения со скольжением передач.

7. Соленоид управляющий охлаждением смазки. Его работа сродни термостату, который осуществляет открытие канала для понижения температуры масла через внешний радиатор, к примеру.

Как видите, на сегодня типов и видов соленоидов очень большое количество. Причем, их конструкции и возможности все время расширяются и усложняются одновременно, а диагностика и ремонт упрощается до банальной замены. Хотя еще недавно в большинстве случаев требовалась чистка соленоидов.

Типичные проблемы

Соленоиды в АКПП ломаются чаще всего из-за пропускания перегретого и грязного масла. Стружка скапливается от «съедания» фрикционных накладок, истирания разбитых и трущихся узлов. Грязь осаждается на плунжере, и со временем он начинает клинить. Продукты износа истирают поверхность стержня, бронзовые втулки. Далее начинается износ деталей соленоидов:

  • появляются трещины в корпусе;
  • падает сопротивление;
  • ослабляется пружина;
  • деформируется и засоряется входное отверстие.

Если изменяется сопротивление соленоидов АКПП, «умные» ЭБУ перераспределяют потоки жидкости, чтобы «сохранить» ресурс стареющего клапана. При полном выходе соленоида из строя, компьютер сообщает код ошибки. Например, по системе OBD-II неисправность P0747 — «Повреждён соленоид давления».

Если нет питания, устройство перестаёт работать. Чаще всего ломаются самые напряжённо работающие клапаны: TCC и EPC. Чем чаще и сильнее водитель жмёт педали, тем больше нагрузка на детали АКПП, быстрее нагрев и износ масла.

Типичные проблемы

Соленоиды в АКПП ломаются чаще всего из-за пропускания перегретого и грязного масла. Стружка скапливается от «съедания» фрикционных накладок, истирания разбитых и трущихся узлов. Грязь осаждается на плунжере, и со временем он начинает клинить. Продукты износа истирают поверхность стержня, бронзовые втулки. Далее начинается износ деталей соленоидов:

  • появляются трещины в корпусе;
  • падает сопротивление;
  • ослабляется пружина;
  • деформируется и засоряется входное отверстие.

Если изменяется сопротивление соленоидов АКПП, «умные» ЭБУ перераспределяют потоки жидкости, чтобы «сохранить» ресурс стареющего клапана. При полном выходе соленоида из строя, компьютер сообщает код ошибки. Например, по системе OBD-II неисправность P0747 — «Повреждён соленоид давления».

Если нет питания, устройство перестаёт работать. Чаще всего ломаются самые напряжённо работающие клапаны: TCC и EPC. Чем чаще и сильнее водитель жмёт педали, тем больше нагрузка на детали АКПП, быстрее нагрев и износ масла.

Читать

Принцип работы гидроблока АКПП и что это такое

Какие бывают проблемы с соленоидами?

Основные проблемы с соленоидами бывают двух типов:

1.Это механическая неисправность, когда в жидкости присутствует мелкая стружка и плунжер работает под мелким абразивом, тем самым деформируясь и как следствие дальнейшее его подклинивание и сюда же можно отнести клеевую основу, что мешает нормальной работе плунжера, которая попадает в масло при горении пакета сцепления либо блокировки гидротрансформатора.Соленоид

2.Это электрическая, когда неисправность связана с контактом, отошла пайка,окисленный контакт,возросло сопротивление обмотки,обрыв проводки,и т.д.Соленоид

Как правило при нормальных условиях эксплуатации АКПП (менять фильтр,масло) с соленоидами особо проблем не бывает.Ресурс у них не маленький, но если они начали уже нештатно работать, то лучше менять их всем комплектом, потому-что где один, там уже и второй на подходе а там третий и так далее.Соленоид

Диагностика

Итак, как проверить сопротивление соленоида АКПП на автомобиле? Для этого нам нужно осуществить «прозвонку». Стоит знать, что со временем из-за агрессивных условий работы металл стареет и сопротивление обмотки электромагнитного клапана увеличивается. Именно эту характеристику нам следует определить. Для того чтобы проверить соленоид АКПП автомобиля, нам понадобится мультиметр. Его переводим в режим омметра.

Дальше нужно добраться до самих соленоидов. Как это сделать? Необходимо снять гидравлический блок с автоматической коробки. Он находится на днище трансмиссии (в некоторых случаях – сбоку). Дальше отсоединяем контакты каждого электромагнитного клапана от соответствующих разъемов, что идут на ЭБУ.

Чтобы проверить соленоиды в АКПП мультиметром, на следующем этапе подключаемся щупами тестера к соленоиду. Все клапаны измеряются по отдельности. Норма для каждого разная. Так, для клапана EV-1 нормальное сопротивление составляет от 65 до 66 Ом. Важный момент: замеры должны производиться при температуре +20 градусов Цельсия. При другой температуре данные могут быть неточными.

Для электромагнитного клапана EV-2 норма составляет от 55 до 65 Ом. Для клапана EV-3 норма такая же. Соленоид EV-4 является рабочим, если после замеров мы получили результат от 4,5 до 5,1 Ом. Что касается пятого клапана, его сопротивление должно быть таким же, как и у второго. Для шестого (если такой имеется в коробке) норма — от 4,5 до 5 Ом. Соленоид EV-7 считается рабочим, если его сопротивление составляет от 55 до 65 Ом. Нелишней будет и проверка датчика температуры АТФ-жидкости.

Его сопротивление согласно требованиям составляет от 190 до 200 кОм. Вот, как проверить соленоиды АКПП 5HP19 и других автоматических трансмиссий.

Типичные проблемы

Очень часто соленоиды приходят в негодность из-за перегорания электрообмотки. На плунжере появляется нагар. Он забивается очень мелкой пылью от различных расходных материалов и узлов. Клапан-золотник в таких случаях начинает клинить либо при рабочей температуре масла, либо «холодным». Это легко исправляется путем промывки в специальных растворителях. Мастера применяют для очистки деталей ультразвук или переменный ток. В некоторых случаях фрикционная накладка истирается до клеевого вещества. Тогда к нагару вместе с пылью, присоединяется еще и клей. Это существенно усложнит процедуру ремонта.

Рекомендуем: Элементы рулевого управления автомобилем, принцип работы

Популярной причиной поломки также является износ составных частей самого соленоида. Это может быть:

  • манифольд;
  • втулки;
  • клапан;
  • плунжер;
  • шарик.

Чаще всего, по своему опыту могу сказать, что засоряется сам плунжер продуктами от износа фрикционов. Тогда и появляются проблемы в переключении. Появившийся на поверхности нагар истирает трущиеся поверхности клапанов, втулок. Бронзовые втулки истираются очень часто. Есть специальные наборы для самостоятельной замены втулок. Они существенно продлевают срок службы.

Соленоиды имеют свой срок службы. Он исчисляется количеством открываний –закрывания. Эта цифра находится в пределах диапазона от 300 000 до 400 000 циклов. Когда именно это произойдет, не всегда зависит от пробега, но в значительной степени больше зависит от работы электронного блока управления при нажатии на педаль газа. В некоторых коробках передач предусмотрен такой механизм работы, при котором одни работают на порядок интенсивнее других. Вследствие этого они выработают ресурс раньше.

Еще одной частой распространенной причиной поломки становятся различные механические повреждения (трещины) в корпусе. Может быть, и недостаточно упруга сама пружина. Или же случился обрыв электрической обмотки.

PWM, VFS и «пропорциональные»

В девяностые годы конструкция соленоидов еще больше усложнилась. Теперь от соленоидов требовалось не только открывать и закрывать поток масла, должна была реализована плавная регулировка давления.

Работа этих соленоидов стала похожей на работу вентиля, а не крана. Теперь положений было не два, а много. В зависимости от команды электронного блока управления они способны плавно открывать или закрывать канал, согласно рассчитанной кривой.

Заместо плунжеров теперь используются шарики или золотники, появляются 4Way и 5Way.

Пропорциональный соленоид

Дочернее подразделение Тойоты, ответственное за выпуск трансмиссий, Айсин создает свою конструкцию соленоида, которую называет «пропорциональной».

Это значительно более сложное и технологически-продвинутое устройство теперь включает в себя отверстия, которые ранее были частью гидравлической клапанной плиты, за их открытие или закрытие отвечает золотник-плунжер. Каналы, которые ранее располагались внутри гидравлической плиты и активно изнашивались от абразивной обработки частичками металла и мусора в масле, теперь стали частью соленоида. В случае их износа, не нужно менять или восстанавливать весь гидроблок – достаточно поменять сам соленоид. Срок службы гидравлической плиты увеличился в разы, была решена самая явная проблема всех современных АКПП. Сами «пропорциональные соленоиды», конечно, не служат очень долго, но они и являются расходниками – их замена очень простая, возможна своими руками, и стоят они, в сравнении с клапанной плитой, совсем недорого. После 5–6 лет необходимо проверить их работоспособность.

В современных АКПП с этими соленоидами соседствуют и обычные, «открыт–закрыт» типа, но пропорциональные выполняют практически всю работу, обеспечивая управление 4–5 потоками масла каждый.

VFS или шариковые электрорегуляторы широко используется ZF. Они отличаются более простой и дешевой конструкцией. Вместо сложных в производстве элементов, здесь роль вентиля выполняет маленький стальной шарик.

VFS соленоид АКПП

Однако для управления такими простыми элементами требуется очень сложная система управления. Электронный блок управления требует очень точную обратную связь и вынужден постоянно адаптироваться к нарастающим потерям давления из-за постепенного износа клапана. Точная настройка и постоянно меняющиеся параметры делают работу такой АКПП очень капризной. Срок службы этих соленоидов редко превышает пять лет, уже после 2–3 лет эксплуатации их лучше проверить.

PWM. Сделаны из более прочных и надежных материалов, их стоимость дороже. Попытка сделать их надежнее – это решение самой большой проблемы современных АКПП. При открытии и закрытии потока в работе соленоида, в какие-то моменты времени неминуемо образовывалась очень маленькая щель, через которую на огромной скорости устремлялось масло, заполненное мусором и частичками металла. При большом сечении, мусор мог спокойно гулять внутри потоков масла и отталкиваться от стенок канала, но при его уменьшении крупные куски мусора буквально протаскивало под давлением по его стенкам. Что приводило к его износу. В PWM соленоидах наиболее слабые места были усилены.

PWM соленоид

Если раньше конструкции АКПП были проще, надежнее и могли ездить на жидкостях, мало напоминающих масло, то теперь современные АКПП значительно более «нежные». Ранее гидроблоки делали из чугуна, теперь же из мягкого, легкого алюминия. Из-за попыток выжать максимальное КПД, снизить потери на гидротрансформаторе, уменьшить расход топлива, повысить динамику и комфорт автомобиля все механизмы АКПП стали работать значительно более точно и нагружено. Что неминуемо привело к повышению износа всех механизмов коробки и быстрому загрязнению масла их останками. Фильтрующие элементы тоже модернизировались, но они не совершенны. Если в современной АКПП не менять масло по мере его загрязнения, оно приобретает свойства наждачной бумаги, которая на большой скорости постоянно прогоняется через все внутренности автомата. И от этого ему совсем нехорошо.

Для чего нужны соленоиды в АКПП

Блок соленоидов в АКПП открывают и закрывают каналы в гидроплите для прохода ATF масла к узлам коробки. Происходит это следующим образом:

  1. Когда нужно переключить передачу, электронный блок ЭБУ подаёт управляющий импульс на масляный насос и определённые соленоиды типа Shift.
  2. Насос создаёт давление. Жидкость поступает в гидроблок.
  3. Напряжение на электроклапане создаёт магнитное поле в обмотке катушки. Под действием магнитных сил стержень — плунжер — перемещается, открывая канал для тока масла. Параллельно работает другой соленоид, снимая давление в предыдущей передаче.
  4. ATF проходит по каналу гидроплиты к поршню. Под давлением жидкости поршень сжимает фрикционные диски, которые тормозят зубчатую передачу в планетарном механизме.
  5. ЭБУ получает сигнал об успешном переключении скорости и снимает подачу тока.
  6. Магнитное поле в катушке разрушается, и плунжер под действием пружины возвращается на место, закрывая канал.

Помимо переключения передач электроклапаны отвечают за блокировку гидротрансформатора АКПП. Их называют TCC — Torque Converter Clutch. В современных конструкциях муфта блокировки подключается со 2 передачи, чтобы уменьшить потери мощности и усилить разгон. При этом масло в гидротрансформаторе быстрее нагревается и загрязняется фрикционной пылью.

Для чего ещё нужны соленоиды в АКПП:

  • контролировать и распределять общий поток ATF по каналам гидроплиты(катушка линейного давления EPC);
  • создавать «мягкое» переключение с «проскальзыванием»;
  • регулировать, подобно термостату,охлаждение масла через радиатор.

Вместе с развитием электронно-управляющей системы АКПП, расширилась функциональность электромагнитных клапанов. Изначально катушки работали по принципу «открыть— закрыть». Позднее появились новые конструкции с возможностью регулировки потока и переключения между 3, 4 или 5 каналами.

Советы и рекомендации

Прежде всего, к быстрому выходу соленоидов из строя приводит использование неподходящего для конкретной коробки масла, а также его несвоевременная замена. Параллельно нужно вовремя менять и фильтры АКПП.

Причина вполне очевидна, так как жидкость АТФ накапливает в себе продукты износа и стружку. Стружка действует как абразив, а отложения накапливаются на деталях, после чего сердечник соленоида клинит.

Единственным решением является замена масла/фильтров в автоматической коробке передач по регламенту или даже раньше (с поправкой на индивидуальные условия эксплуатации). Также использовать нужно только оригинальные жидкости или расходники.

При отсутствии такой возможности допускается замена исключительно на высококачественные аналоги

Важно понимать, что только чистое и качественное масло позволяет соленоидам отработать весь свой расчетный ресурс

Если же возникли сбои в работе АКПП, связанные с блоком клапанов, необходимо знать, как проверить соленоиды. Выполнить данную процедуру можно своими руками, однако если опыта недостаточно, лучше доверить автомобиль опытным специалистам.

Напоследок отметим, что в коробке передач имеется целая группа соленоидов. По этой причине (особенно если АКПП имеет большой пробег), рекомендована замена всех клапанов, даже если явно неисправен только один.

Дело в том, что если ограничиться заменой только проблемного элемента, высока вероятность того, что в скором времени менять нужно будет и другие, то есть повторно выполнять частичную разборку, сборку АКПП и т.д.

Почему коробка-автомат пинается, дергается АКПП при переключении передач, в автоматической коробке возникают толчки рывки и удары: основные причины.

Как проверяются электромагнитные клапана (соленоиды) АКПП: частые неисправности соленоидов АКПП, виды клапанов, устройство, диагностика. Промывка и замена.

Соленоид АКПП: устройство соленоидов, принцип работы. Частые неисправности и поломки клапанов-соленоидов, диагностика, ремонт и замена.

Как определить, что коробка автомат перегревается: признаки, указывающие на перегрев АКПП. Как улучшить охлаждение АКПП и не допустить перегрева автомата.

Устройство блока клапанов (клапанной плиты, гидроблока) АКПП. Принцип работы гидроблока, неисправности блока клапанов, чистка и промывка гидроблока, ремонт.

Полная проверка автоматической коробки передач АКПП на б/у автомобиле: как самому определить степень износа, остаточный ресурс, возможные неполадки и т.д.

Как работают трансмиссионные соленоиды?

Датчики скорости в двигателе автомобиля постоянно отслеживают ход транспортного средства и анализируют, что необходимо отрегулировать. Например, они определяют момент, когда необходимо переключать передачи, чтобы получить необходимую мощность и скорость движения. Датчики скорости работают с блоками ECU или TCM и посылают через них сигналы на соленоиды о необходимости их открытия или закрытия. Такая система и позволяет переключать передачи.

Соленоиды трансмиссии имеют подпружиненный поршень внутри, который обмотан проводом, соединенным с датчиками скорости и ECU или TCM. Через этот провод они получают сигналы для регулировки потока гидравлической жидкости в трансмиссии.

Снижение энергопотребления соленоида

Одним из основных недостатков соленоидов, особенно линейного соленоида, является то, что они являются «индуктивными устройствами», изготовленными из катушек с проволокой. Это означает, что соленоидная катушка преобразует часть электрической энергии, используемой для их работы, в «нагрев» из-за сопротивления провода.

Другими словами, при длительном подключении к источнику электропитания они нагреваются, и чем дольше время, в течение которого питание подается на соленоидную катушку, тем горячее становится. Также, когда катушка нагревается, ее электрическое сопротивление также изменяется, позволяя течь большему току, повышая ее температуру.

При постоянном входном напряжении, подаваемом на катушку, катушка соленоидов не имеет возможности остыть, потому что входная мощность всегда включена. Чтобы уменьшить этот самогенерируемый эффект нагрева, необходимо уменьшить либо количество времени, в течение которого катушка находится под напряжением, либо уменьшить количество тока, протекающего через нее.

Один из способов потребления меньшего тока заключается в подаче подходящего достаточно высокого напряжения на электромагнитную катушку, чтобы обеспечить необходимое электромагнитное поле для работы и посадки плунжера, но затем один раз активировать для снижения напряжения питания катушек до уровня, достаточного для поддержания плунжера, в «сидячем» или закрытом положении. Одним из способов достижения этого является последовательное подключение подходящего «удерживающего» резистора с катушкой соленоида, например:

Здесь контакты переключателя замыкаются, замыкая сопротивление и передавая полный ток питания непосредственно на обмотки электромагнитных катушек. После подачи питания контакты, которые могут быть механически связаны с плунжером электромагнитного действия, размыкаются, соединяя удерживающий резистор R H последовательно с катушкой соленоида. Это эффективно соединяет резистор последовательно с катушкой.

Используя этот метод, соленоид может быть подключен к его источнику напряжения на неопределенный срок (непрерывный рабочий цикл), так как мощность, потребляемая катушкой, и выделяемое тепло значительно уменьшаются, что может быть до 85-90% при использовании подходящего силового резистора. Однако мощность, потребляемая резистором, также будет генерировать определенное количество тепла, I 2 R (закон Ома), и это также необходимо учитывать.

Итоги

Давайте подведем итоги. Самыми распространенными причинами отказа электроклапанов в коробке, являются: 1. Засорение. Высочайший урон приносит клеевой слой на фрикционах. Все канальчики забиваются, а плунжеры при этом клинит. Нештатный функционал соленоидов-клапанов может нарушить работу всей АКПП. Значит гидравлический блок время от времени все-таки стоит чистить и желательно его менять по мере изнашивания фрикционов. Особого внимания заслуживает фрикцион гидротрансформатора. 2. Выработка самого клапана-соленоида и его частей. Смиритесь, они к сожалению, тоже не вечны и имеют свой разумный ресурс. Хорошо бы выполнять их замену по регламенту, не дожидаясь пока компьютер при диагностике станет показывать ошибку. Помните даже максимально современным и надежным электроклапанам замена нужна уже на 200000 километрах пробега! Самые незначительные изменения характеристик в работе электроклапанов гидроблока коробки, повлекут за собой наличие в движении пробуксовок, толчков при смене передач. При длительной ненормальной эксплуатации поломаются все железные детали коробки: корзина сцепления, лента торможения, планетарные механизмы и прочее. А восстановление с заменой последних в денежном плане выйдет гораздо дороже текущего периодического сервиса.
