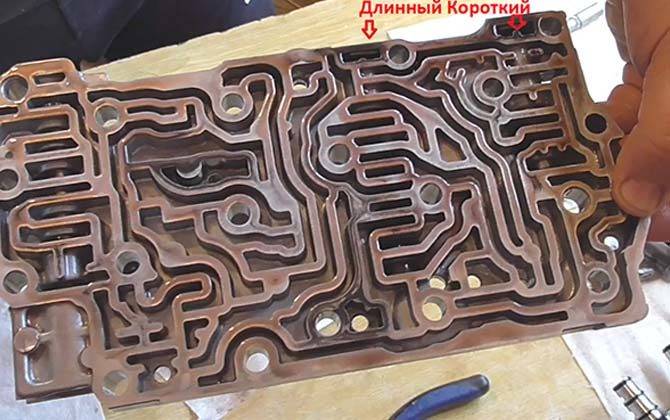

Гидроблок (клапанная плита, гидроплита) АКПП

Что нужно подготовить для промывки коробки автомат

Данное мероприятие лучше всего проводить в условиях специализированных мастерских. Большинство сервисных компаний оборудованы специальными промывочными аппаратами, при помощи которых промывка узла осуществляется на должном профессиональном уровне. Если при диагностике выясняется, что необходимо разбирать АКПП и менять некоторые детали и узлы, коробка перебирается, все ее элементы промываются в бензине, каналы продуваются сжатым воздухом.

Если принято решение промывать АКПП самостоятельно, необходимо создать условия и обзавестись расходными материалами, вспомогательными инструментами, приспособлениями:

  1. Трансмиссионная жидкость в двойном объеме (первая порция масла АТФ израсходуется на промывку узла, вторая – на заправку соответственно).
  2. Гаечные разводные ключи, головки, многогранники, бензин, отвертки, насос.
  3. Ведро или таз под отработанный материал.
  4. Хлопчатобумажная ветошь.
  5. Смотровая площадка, эстакада.

Виды соленоидов

Как стало ясно из предыдущего пункта статьи, управление АКПП без соленоидов представить сложно. В зависимости от того, по какому принципу работают данные механизмы, принято выделять несколько поколений установок. На сегодняшний день выделяются три основных вида соленоидов:

  • Первый – стандартный электромеханический клапан, работающий по принципу «полностью отрыть канал подачи масла или же полностью закрыть его». Соответственно, при открытом положении такого соленоида по каналу гидроблока свободно протекает трансмиссионная жидкость, а при закрытом — масло не течёт;
  • Второй – соленоид, представленный электромагнитным клапаном. Такие механизмы одно время были очень популярны в сфере автомобилестроения, так как могли точно организовать работу АКПП. Несмотря на это, низкая надёжность электромагнитных соленоидов сильно подорвала их популярность, поэтому в масштабном автомобилестроении они практически не используются. Главная фишка данных устройств заключается в том, что стержень может не только полностью открыть или закрыть канал подачи масла, но и сделать это частично, мягко регулируя подачу трансмиссионной жидкости;
  • Третий – соленоид, представленный усовершенствованным электромагнитным клапаном. Данный механизм имеет в своей конструкции не просто запирающий/открывающий канал стержень, а тонко работающий гидравлический клапан. Работа подобных соленоидов основана на том, что контроль движения масла осуществляется при помощи шарового клапана. По сути, такое устройство позволяет организовать тонкую настройку работы АКПП, но при этом является заметно надёжней второго типа соленоидов, поэтому во время своего появления получило широкое применение. Более того, новейшие соленоиды имеют в конструкции фильтрующий элемент, который при пропускании через него трансмиссионной жидкости отсеивает лишний мусор и существенно продлевает срок службы коробки.

Это интересно:  Есть много способов фиксации резьбы:

С течением времени конструкция автомата становилась всё более и более сложной, поэтому усложнялись и принципы работы соленоидов АКПП, из-за чего они подвергались усиленной модернизации. Основные совершенствования касались того, чтобы переложить на клапан дополнительные функции по типу сброса давления в конкретном блоке сцепления коробки или заблокировать муфту гидротрансформатора.

Типы соленоидов в современных коробках

Идеи автомобильных инженеров позволили достичь подобных задач. Теперь многочисленные типы соленоидов не только отвечают за переключение передач, но и тонко управляют режимами работы АКПП. Сегодня стандартный автомат имеет в конструкции 6 типов соленоидов:

  • Соленоид EPC-формации или клапан линейного давления. Данный соленоид является важнейшим в конструкции АКПП и всегда стоит в гидроблоке первым. Основной функцией линейного соленоида является контроль подачи масла в конкретный канал. Нагрузка на данный механизм высока, поэтому он ломается чаще всего и подлежит первоочередной проверке;
  • Соленоид TCC-формации или клапан, блокирующий муфту гидротрансформатора. Данное устройство, как правило, включается при работе мотора на высоких оборотах и частично отвечает за повышение КПД мотора. При «слабой» езде этот соленоид не работает;
  • Соленоид Shift-формации или клапан-шифтовик. Располагается за линейным клапаном, имеет сложную структуру и выполняет важнейшую функцию всего гидроблока – переключает передачи посредством отточенной подачи трансмиссионной жидкости по соответствующим каналам;
  • Управляющий соленоид. Пожалуй, наиболее простое устройство во всём гидроблоке, ибо имеет лишь одну несложную функцию – контроль за работой всех остальных соленоидов. Функционирование управляющего клапана очень схоже с тем, как работает транзистор любой микросхемы;
  • Соленоид проскальзывания. Подобный клапан организует плавность перехода с одной передачи на другую, то есть, переводя работу автомата в режим проскальзывания;
  • Соленоид охлаждения. Этот же механизм пускает нагретое масло АКПП в отделы охлаждения, что необходимо для стабильной работы коробки.

Тестируем коробку

Еще один эффективный способ того, как проверить работу АКПП, является оценка работоспособности узла во время езды. Сев за руль чужого автомобиля, следует быть предельно осторожным. Для начала, немножко подстройте сидение и зеркала под себя. Оцените, насколько качественно работает тормозная система.

Далее немножко прогреваем автомобиль в режиме парковки, ждем, пока обороты не упадут до 650 в минуту. Включаем режим D – переключение должно произойти практически мгновенно, без толчков и стуков.

Рекомендуем: Пошаговая инструкция по самостоятельной проверке АКПП при покупке подержанного авто

Стоит отметить, что если для переключения требуется больше 1 секунды, то уровень износа автоматической коробки переключения передач является достаточно высоким, так что скоро придется заняться ремонтными работами.

Демонтаж АКПП

Если диагностика прошла успешно и без демонтажа не обойтись, то приступаем к этому этапу ремонта АКПП.

Понадобится специальный подъемник, или хотя бы смотровая яма. А также трансмиссионный домкрат и набор ключей. Лучше такую процедуру производить в специально оборудованном гараже или боксе. Нелишним будет пригласить на помощь несколько физически крепких парней для перемещения снятой коробки. Ее вес не под силу даже очень сильному человеку. Дальнейший план действий:

  1. отсоединить все коммуникационные трубки и кабеля;
  2. открутить болты крепления гидротрансформатора, а также мембраны моховика мотора;
  3. снять и переместить коробку передач;
  4. оценить масштаб поломки и приступать к ремонту.

Все действия должны быть осторожными. Резкие движения могут повредить шлицы первичного вала мембраны.

Ремонт гидротрансформатора

Покупка нового гидротрансформатора — достаточно дорогое удовольствие. Усложняется ситуация еще и тем, что зачастую на старые подержанные импортные автомобили достать подходящий «бублик» бывает непросто. Поэтому в большинстве случаев автовладельцы предпочитают ремонтировать гидротрансформаторы, тем более что этот узел вполне ремонтопригоден.

Цена самого простого ремонта начинается со значения около 4…5 тысяч российских рублей. Однако сюда нужно добавить стоимость демонтажа трансмиссии, выполнения дефектовки, а также цену новых заменяемых деталей. Как правило ремонт гидротрансформатора состоит из следующих работ:

  • Демонтаж и разрезание. Корпус гидротрансформатора в большинстве случаев запаивается. Соответственно, чтобы добраться до его внутренностей, необходимо разрезать корпус.
  • Промывка внутренних деталей. Для этого удаляется трансмиссионная жидкость и при помощи чистящих средств выполняется промывка лопастей, каналов и других деталей «бублика».
  • Дефектовка. Один из самых ответственных процессов. Во время его выполнения производится проверка всех внутренних деталей гидротрансформатора. При выявлении поврежденных внутренностей принимается решение об их замене или ремонте.
  • Замена частей. Как правило, при выполнении ремонтных работ все резиновые и пластмассовые уплотнения меняются на новые. Зачастую также меняются фрикционные накладки и гидроцилиндры. Естественно, что перечисленные запчасти нужно купить дополнительно.
  • После выполнения ремонта корпус вновь собирается и запаивается.
  • Выполняется балансировка гидротрансформатора. Она нужна для нормальной работы узла в дальнейшем.

При выполнении ремонта важен профессионализм его исполнителей. Дело в том, что гидротрансформатор работает с высокими оборотами и давлениями жидкости. Поэтому здесь очень важна точность настройки узла, поскольку малейшая несоосность или разбалансировка при значительных нагрузках может вновь вывести из строя гидротрансформатор и даже другие элементы автоматической трансмиссии, вплоть до самой АКПП.

Признаки неисправности гидравлического блока, симптомы

Первый признак, который свидетельствует о неисправности гидравлического блока, появляется в процессе эксплуатации автоматической коробки. Симптомы неисправности, это сильная вибрация и треск при переключении передач. В тяжелых случаях, прекращение работы силового агрегата при переходе коробки с режима на режим. Как правило, это происходит при переходе с режима Parking в режим Drive. Частое подтверждение неисправности: толчки, удары и пробуксовка. Современные транспортные средства укомплектованы датчиками, выводящими информацию о поломке в виде кода на экран бортового компьютера. Для постановки точного диагноза и выявления поломки, бортовой компьютер автомобиля подключается к диагностическому стенду, предназначенному для проверки работоспособности гидроблоков. Проведение тестов автоматической коробки позволят выявить неисправный элемент. Детальная информация о поломке получается после снятия и полной разборки клапанной плиты.

Самостоятельный ремонт — возможен ли?

Некоторые владельцы, желая сэкономить, пытаются отремонтировать гидравлический блок самостоятельно. Помните, что АКПП серьёзное и сложное устройство, ремонт которого требует практики и умения. Для надлежащего выполнения работ необходимо иметь хотя бы представление о том, как ремонтируют гидроблоки АКПП. Допущенные ошибки при самостоятельном ремонте приведут к непоправимым последствиям, как результат, теряется больше.

Ремонт гидравлического блока АКПП включает следующие действия:

  • Диагностика, определение фронта работ;
  • Снятие клапанной плиты с посадочного места коробки;
  • Промывка гидроблока АКПП;
  • Осмотр и определение работоспособности электромагнитных клапанов;
  • Определение деталей, подлежащих замене;
  • Восстановление блока управляющих клапанов;
  • Сборка и калибровка клапанной плиты;
  • Монтаж плиты на рабочее место.

Правильное решение о замене электромагнитных клапанов принимается специалистом. Соленоиды с небольшим загрязнением восстанавливаются, после чего они способны проработать довольно долго. Сильно поврежденные соленоиды лучше заменить, так как их восстановление обойдется дороже покупки новых.

Ремонт гидравлического блока для неопытного пользователя дело сложное, однако, сделать самостоятельный демонтаж с целью замены, или чистки, возможно. Тем более, операция не требует сложных манипуляций и экономит средства.

Демонтаж гидравлического блока:

  • Слить трансмиссионную жидкость из коробки;
  • Снять аккумуляторную батарею;
  • Отключить разъёмы электромагнитных клапанов;
  • Выкрутить болты крепления;
  • Снять гидравлический блок.

Чистка гидроблока АКПП:

  • Раскрутить болты гидравлического блока;
  • Снять крышку гидравлического блока;
  • Снять фильтр и электромагнитный клапан гидравлического блока;
  • Сделать промывку гидравлического блока и деталей;
  • Собрать гидравлический блок в обратном порядке.

Чистить механизм рекомендуется специальной моющей жидкостью, или же очистителем для карбюратора. Установка клапанной плиты проводится в обратном порядке демонтажу. Перед установкой рекомендуется поменять уплотнительную прокладку, сборка проводится аккуратно и внимательно, с последующей проверкой правильности переключения передач.

После установки гидравлического блока на место, заливаем в коробку 4 литра трансмиссионной жидкости, предварительно разогрев до 50-60°С. Заводим машину, устанавливаем АКПП в режим парковки и на работающей силовой установке откручиваем пробку проверки уровня жидкости. Если масло полилось тонкой струйкой, порядок, уровень допустимый. Капает, либо не льётся, надо залить пол литра смазки и повторить процедуру контроля.

Для чего нужны соленоиды в АКПП

Блок соленоидов в АКПП открывают и закрывают каналы в гидроплите для прохода ATF масла к узлам коробки. Происходит это следующим образом:

  1. Когда нужно переключить передачу, электронный блок ЭБУ подаёт управляющий импульс на масляный насос и определённые соленоиды типа Shift.
  2. Насос создаёт давление. Жидкость поступает в гидроблок.
  3. Напряжение на электроклапане создаёт магнитное поле в обмотке катушки. Под действием магнитных сил стержень — плунжер — перемещается, открывая канал для тока масла. Параллельно работает другой соленоид, снимая давление в предыдущей передаче.
  4. ATF проходит по каналу гидроплиты к поршню. Под давлением жидкости поршень сжимает фрикционные диски, которые тормозят зубчатую передачу в планетарном механизме.
  5. ЭБУ получает сигнал об успешном переключении скорости и снимает подачу тока.
  6. Магнитное поле в катушке разрушается, и плунжер под действием пружины возвращается на место, закрывая канал.

Помимо переключения передач электроклапаны отвечают за блокировку гидротрансформатора АКПП. Их называют TCC — Torque Converter Clutch. В современных конструкциях муфта блокировки подключается со 2 передачи, чтобы уменьшить потери мощности и усилить разгон. При этом масло в гидротрансформаторе быстрее нагревается и загрязняется фрикционной пылью.

Для чего ещё нужны соленоиды в АКПП:

  • контролировать и распределять общий поток ATF по каналам гидроплиты(катушка линейного давления EPC);
  • создавать «мягкое» переключение с «проскальзыванием»;
  • регулировать, подобно термостату,охлаждение масла через радиатор.

Вместе с развитием электронно-управляющей системы АКПП, расширилась функциональность электромагнитных клапанов. Изначально катушки работали по принципу «открыть— закрыть». Позднее появились новые конструкции с возможностью регулировки потока и переключения между 3, 4 или 5 каналами.

Как работает блокировка гидротрансформатора?

Наличие гидротрансформатора в устройстве коробок-автомат существенно снижает КПД трансмиссии – крутящий момент двигателя передается на планетарный ряд передач через ГТР, что рассеивает энергию двигателя и снижает динамику транспортного средства. Снижение мощности двигателя происходит в связи с необходимостью раскрутки насосного и турбинного колес гидротрансформатора трансмиссионной жидкостью – механическое сцепление в данном случае является более продуктивным.

С целью стабилизировать КПД в гидротрансформатор устанавливают реактор – фрикционный статор с агрессивной крыльчаткой лопастей, которая усиливает давление трансмиссионной жидкости, восстанавливая часть утраченного крутящего момента во время передачи энергии с маховика двигателя на планетарный механизм. Дополнительное усиление и разгон лопастей насосного и турбинного колес приводит к увеличению температуры трансмиссионного масла, в результате чего АКПП нагревается, а часть полезной энергии двигателя тратится на нагрев.

Включение блокировки ГТР позволяет передавать крутящий момент от двигателя напрямую на планетарный ряд передач. Принцип блокировки гидротрансформатора заключается в синхронизации вращения входного и выходного вала коробки передач – при включенной блокировки передач, момент, грубо говоря, передается механически, и не задействует гидравлику ГТР. Блокировка ГТР включается только на прямой или повышенной передаче и позволяет снизить температуру трансмиссионной жидкости и увеличить топливную экономичность трансмиссии путем предотвращения потерь крутящего момента.

Это интересно! Практически во всех современных коробках-автомат число передач трансмиссии превышает количество передач МКПП – увеличение ряда передач, равно как и внедрение блокировки ГТР, представляет собой способ увеличения динамики автомобиля. Большее количество передач позволяет выровнять планку момента и сделать ход самих передач короче, что ускоряет время в момент переключения и не требует предварительного длительного разгона автомобиля.

Ремонт АКПП автомобилей «Хонда»

Конечно, при наличии определенного опыта и специальных инструментов можно попытаться провести ремонт АКПП «Хонда» своими руками, однако это сопряжено со многими трудностями. Коробка-автомат — один из самых сложных агрегатов в современном автомобиле, и ее разборка, а главное, последующая правильная сборка — это ответственное и трудоемкое занятие. Но при наличии четкого плана действий все возможно.

В первую очередь следует провести правильную диагностику и выяснить, что же является причиной неправильной работы АКПП. Ремонт своими руками этого агрегата подразумевает его снятие с автомобиля и последующую разборку с обязательной дефектовкой и заменой всех изношенных деталей. Если автомобиль старый и с большим пробегом, то надо быть готовым к тому, что многие расходники пришли в негодность. К тому же все прокладки и сальники при разборке подлежат замене. В противном случае возможно подтекание масла, что еще больше усугубит ситуацию.

Сборку проводят строго в обратной последовательности. После установки коробки следует залить новое масло и прогреть его при помощи нескольких запусков и остановок двигателя. КПП проверяют на отсутствие течей. Если все сделано правильно, трансмиссия проработает еще очень долго при условии правильной эксплуатации.

Ремонт АКПП

Ремонт АКПП своими руками лучше проводить, имея под рукой фирменный мануал и распечатанную схему коробки передач.

Для начала нужно осмотреть все системы, обслуживающие коробку передач, крепления и блоки. Затем приступаем к ремонту. Для этого:

Разбираем КП, промываем и просушиваем детали и проверяем их на дефекты.
Меняем все прокладки, уплотнители, а также изношенные детали.
Снимаем колодку ингибитора и поддон. Вычищаем грязь внутри. Она выглядит как металлическая магнитная стружка.
Снимаем проводки кольца с заглушки и толкаем их внутрь заглушки.
Снимаем гидроблок, ослабляем болты тормозной ленты. Промываем гидроблок.
Фрикционы, шестеренки и планетарки проверяем на износ. Заменяем, если есть такая потребность. Все внутренние резинки нужно обязательно менять!
Вскрываем маслонасос. Проверяем все детали, особенно фильтр. Меняем то, что уже отслужило свой срок. Пользуемся мануалом, чтобы не поменять детали местами.
Вытаскиваем клапаны и пружинки. Клапаны промываем. Их залипание может быть причиной некорректной работы АКПП. Пружины гидроаккумулятора меняем, если они сломаны.
Собираем все назад на свои места

Важно ничего не перепутать!
Заменяем кольца и фрикционные болты.
Проверяем узел переключения передач и большой поршень и ставим на место маслонасос.

Сборка происходит в обратном порядке.

Существуют некие моменты, которые желательно учитывать при ремонте. Часто проблема с работой коробки передач связана с фильтром. Не получится поменять его, не снимая гидроблок. А при его снятии ломается прокладка. Для ее замены понадобится разобрать гидроблок полностью. То же касается пружины гидроаккумулятора с первой на вторую передачи. Специальный ограничитель не позволяет изъять ее без разборки гидроблока. Все прокладки гидроблока очень похожи, не перепутайте их местами. Собирая гидроблок, производим затягивание динамометрическим ключом

Здесь важно не перетянуть

Наиболее распространенные поломки гидроблока

Настройки компьютера оптимизированы под экономию топлива и быстрые разгоны. В 6- и 8- скоростных автоматах, роботах, вариаторах водитель может выжать из двигателя максимум даже в агрессивных режимах. Но такая свобода выбора оплачивается быстрым износом блока клапанов и всей АКПП.

Происходит это из-за быстрого истирания фрикциона блокировки гидротрансформатора. Пыль, клеевые смолы распространяются по всей коробке вместе с маслом. Жидкость теряет свои свойства, не успевает охлаждаться.

Каналы гидроблока и клапаны забиваются грязью. Пружины не возвращают плунжеры в исходное положение Соленоиды не могут открыть залипший клапан. Отсюда появляются толчки и рывки при переключении передач. Металлический абразив истирает сепараторную платину и каналы плиты, меняя их геометрию. Появляются протечки масла.

Читать

Причины неисправности и что делать если пропала задняя передача на АКПП

От перегрева плавится проводка и элементы платы, поскольку температура растёт выше 120℃. Выходят из строя соленоиды. Перегреваются датчики. Тонко настроенная электроника блокирует работу неисправного узла, и АКПП уже не может включать определённую передачу.

Похожие симптомы и типичные неисправности распространены и в DSG. На проблемы в блоке мехатроника указывают:

  • переключение передач с толчками и ударами;
  • вибрации из-за резкого сцепления дисков;
  • протечки масла;
  • переход в аварийный режим.

Что в итоге

Как видно, блок управления АКПП или гидроблок — довольно сложный механизм, состоящий из пластин (дорожек-каналов), клапанов, соленоидов и т.д. При этом работая в паре с ЭБУ, устройство напрямую отвечает за включение передач и режимов коробки-автомат.

Также в случае появления симптомов, указывающих на проблемы с гидроблоком, рекомендуется промыть АКПП без разборки или выполнить чистку клапанной плиты со снятием. Параллельно выполняется замена поврежденных деталей при такой необходимости, после чего выполняется полная замена масла в коробке автомат (аппаратная или методом пролива), а также фильтров АКПП.
