Система охлаждения Лада Калина: схема и доработка СОД Калина

Конструкция системы охлаждения ЛАДА Калина

Система охлаждения: 1 — расширительный бачок; 2 — отводящий шланг радиатора; 3 — наливной шланг; 4 — радиатор; 5 — паро-отводящий шланг; б — подводящий шланг радиатора; 7 — электровентилятор; 8 — кожух электровентилятора; 9 — датчик температуры охлаждающей жидкости; 10 — датчик указателя температуры охлаждающей жидкости; 11 — дроссельный узел; 12 — кронштейн трубы насоса охлаждающей жидкости; 13 — насос охлаждающей жидкости; 14 — труба насоса охлаждающей жидкости; 15 — подводящий шланг радиатора отопителя; 16 — отводящий шланг радиатора отопителя; 17 — выпускной патрубок; 18 — шланг трубы насоса охлаждающей жидкости; 19 — корпус термостата

Расширительный бачок. Охлаждающая жидкость заливается в систему через расширительный бачок. Он изготовлен из полупрозрачного полиэтилена, что позволяет визуально контролировать уровень жидкости. Для этого на стенке бачка нанесены метки «МАХ» и «MIN». В верхней части бачка имеется патрубок для соединения с пароотво-дящим шлангом радиатора, в нижней части — патрубок для соединения с наливным шлангом. Расширительный бачок калина

Крышка расширительного бачка с клапанами. Герметичность системы обеспечивается впускным и выпускным клапанами в крышке расширительного бачка. Выпускной клапан поддерживает повышенное (по сравнению с атмосферным) давление в системе на горячем двигателе (за счет этого температура кипения жидкости становится выше, уменьшаются паровые потери}. Он начинает открываться при давлении не менее 1,1 бар. Впускной клапан открывается при понижении давления в системе относительно атмосферного на 0,03-0,13 бар (на остывающем двигателе). Крышка расширительного бачка с клапанами

Насос охлаждающей жидкости — лопастной, центробежного типа, приводится от шкива коленчатого вала зубчатым ремнем привода газораспределительного механизма. Корпус насоса — алюминиевый. Валик вращается в двухрядном подшипнике. Пластичная смазка в подшипнике заложена на весь срок службы. Наружное кольцо подшипника стопорится винтом. На передний конец валика напрессован зубчатый шкив, на задний — крыльчатка. К торцу крыльчатки прижато упорное кольцо из графитосодержащей композиции, за которым находится сальник. В корпусе насоса имеется контрольное отверстие для определения течи жидкости при выходе насоса из строя. Насос рекомендуется заменять в сборе. Перераспределением потоков жидкости управляет термостат. Насос охлаждающей жидкости калина

Система охлаждения состоит из двух так называемых кругов циркуляции:

  • Движение жидкости через рубашку охлаждения и радиатор образует большой круг циркуляции.
  • Движение жидкости по рубашке охлаждения двигателя, минуя радиатор, — малый круг циркуляции.

В систему охлаждения также включен радиатор отопителя и блок подогрева дроссельного узла. Жидкость через них циркулирует постоянно и не зависит от положения клапанов термостата.

Термостат. Он имеет твердый термочувствительный элемент и два клапана, которые перераспределяют потоки охлаждающей жидкости. На холодном двигателе основной клапан термостата перекрывает поток жидкости от радиатора и жидкость циркулирует только по малому кругу, минуя радиатор. При температуре (85±2) °С клапаны термостата начинают перемещаться, пропуская поток жидкости в радиатор и перекрывая байпасный канал. При температуре около (100±2) °С основной клапан полностью открывается, а байпасный закрывается. Почти вся жидкость циркулирует по большому кругу через радиатор двигателя. Термостат калина

Датчик температуры охлаждающей жидкости. Для контроля температуры охлаждающей жидкости в головку блока цилиндров двигателя ввернут датчик, связанный с указателем температуры в комбинации приборов. В выпускном патрубке, рядом с корпусом термостата, установлен датчик температуры охлаждающей жидкости, выдающий информацию для контроллера. Датчик температуры охлаждающей жидкости калина

Радиатор отопителя встроен в систему охлаждения двигателя и предназначен для обогрева салона за счет циркуляции через него горячей охлаждающей жидкости.

Радиатор состоит из двух вертикальных пластмассовых бачков (левый — с

перегородкой) и двух горизонтальных рядов круглых алюминиевых трубок, проходящих сквозь охлаждающие пластины. Трубки соединены с бачками через резиновую прокладку. Жидкость подается через верхний патрубок, а отводится через нижний. Рядом с впускным патрубком расположен тонкий патрубок пароотводя-щего шланга. На радиаторе установлен кожух с электовентилятором. В нижней части правого бачка находится сливная пробка. радиатор калина Вентилятор поддерживает тепловой режим работы двигателя, включается через реле по сигналу контроллера.

Техническая сторона медали

Трудно понять, почему Калина не удержалась на рынке. По своим характеристикам они с Грантой практически близнецы – 1,6-литровый двигатель от 87 до 106 лошадиных сил, наличие механической, автоматической передачи и даже роботизированной версии. В обоих случаях версия с 98-силовым двигателем была исключительно автоматическая, а роботизированный помощник был доступен лишь в топовой комплектации. Но всё же одна разница имеется. Калина предлагалась в версии 82 лошадки с механической коробкой передач.

При равной колёсной базе и практически эквивалентному весу в пользу Калины говорили и габариты. Гранта была на 50 сантиметров длиннее, что играло свою роль при выборе машины в перегруженных районах. На 10 Калин приходилось 8 Грант на том же отрезке. Но в чём ягодная машина проигрывает однозначно, так это в объёме багажника. Особенно критично это выглядело для универсала или хэтчбэка, которые традиционно используют для дачных и семейных поездок. 520 литров гораздо лучше 355 или 235. Согласны? Тогда в пользу первого участника ещё и расход топлива с клиренсом. И не забудьте вспомнить быстрый разгон до сотни километров в час – 11 секунд против 12,2.

Самостоятельный тюнинг

Причины перегрева двигателя Калина:

  • неисправность термостата. Чтобы убедиться в их работоспособности, осмотрите шланги радиатора визуально. Если верх холодный, а низ горячий, термостат заблокирован. В этом случае необходимо будет установить новое устройство;
  • забитые соты. В этом случае двигатель перегревается весной или летом. Желательно очистить радиатор (внешний);
  • отказ вентилятора. Аппарат не запускается из-за сильного нагрева теплоносителя. Желательно проверить работоспособность реле и проводки;
  • воздух в системе. В этом случае откройте расширительный бачок. После запуска двигателя периодически нажимайте на дроссельную заслонку (до красной отметки). Если вентилятор запускается, они «зажигаются газом» после выключения зажигания. Если неисправность не устранена, снимается экран силового агрегата. Сначала поднимите мотор, опустите тиски. Патрубок удален. Крышка снята, тара взломана. Трубка и крышка заменены. Двигатель прогревается, зажигание выключается. Затем снимите трубу отопления. Поскольку антифриз — токсичное вещество, рекомендуется его тщательно слить (соблюдая меры безопасности). Двигатель должен быть холодным. На штуцер надевается труба, удаляется воздух.

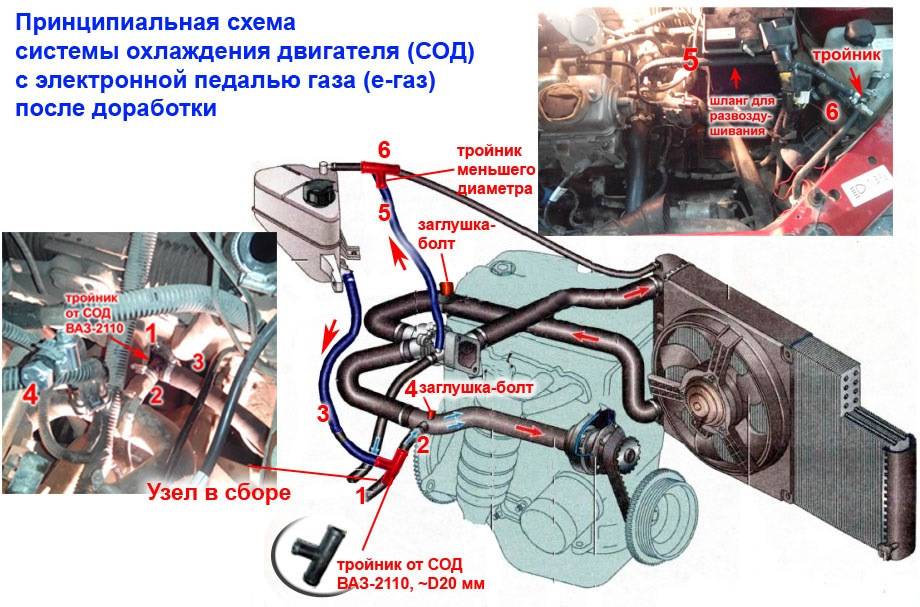

Если двигатель прогревается, то Лада Калина СОД обновится. Модификация системы заключается в установке термостата на 6 отверстий. Устройство предназначено для поддержания стабильной температуры жидкости и нормализации работы отопительных приборов в салоне автомобиля. При необходимости установить фильтр охлаждающей жидкости или кран печки. Для быстрого прохождения антифриза по каналу (с минимальным риском перегрева) устанавливается дополнительная помпа.

Рассматриваемая система подходит для КЗ и НО печки на ВАЗ 2110. В первом случае нужно будет дросселировать выход из СОД. В этом случае печь будет работать только на высоких оборотах. Чтобы получить горячий воздух от отопительного агрегата, нажмите на педаль газа. Если уменьшить мощность печки C / O, давление в пульте дистанционного управления увеличится. Для этого используйте дроссельную заслонку или шаровой кран. Перед установкой Калины СОД в ВАЗ рекомендуется проконсультироваться со специалистами.

Почему вы не авторизованы. Входить.

Потому что вы не являетесь доверенным пользователем (телефон не проверен). Введите и подтвердите свой номер телефона. Узнайте больше о доверии.

Потому что тема заархивирована.

до 85 градусов, в среднем всегда в таком положении, летом в пробках 90 — 91 градус, что вполне комфортно. Включение вентилятора — регулирует логику ЭБУ, и термостат здесь почти не имеет значения — если только он не застрял. В целом Грантовская СОД очень прочная и компактная в плане самого терморегулятора, после двух лет использования — только положительные эмоции. Сам не сложно во всяком случае, переоделся на коленях на свежем воздухе в теплое время года сам

Как выгнать пробку из системы охлаждения Калина ⋆ I Love My Lada

Герметичная система охлаждения гарантирует, что и печка будет работать нормально, и двигатель не перегреется, поскольку антифриз циркулирует стабильно. Впрочем, стоит появиться воздушной пробке, как эффективности работы системы охлаждения и отопления приходит конец. Как выгнать воздушную пробку из системы охлаждения Лада Калина, будем разбираться прямо сейчас.

Признаки появления воздушной пробки в системе охлаждения Калина

Система охлаждения во всех современных двигателях должна быть максимально герметична. Старые моторы не имели расширительного бачка и охлаждающая жидкость заливалась прямо в верхнюю банку радиатора. Это было связано с низкими требованиями к качеству и составу антифризов, а также неприхотливыми материалами, из которых выполняли блоки цилиндров, головки и другие охлаждаемые элементы моторов.

Схема системы охлаждения Лада Калина

Как бы там ни было, в герметичной системе охлаждения малейшее количество воздуха может вызвать нарушение циркуляции антифриза и, как следствие, перегрев двигателя, закипание жидкости и нарушение работы отопителя. Словом, если мы замечаем, что:

  • двигатель перегревается при незначительных нагрузках и не слишком высокой температуре окружающего воздуха;
  • из печки не дует горячим воздухом, а слегка теплым, даже в том случае, когда указатель температуры двигателя в красной зоне;
  • течет радиатор печки, есть другие места подтекания антифриза,

ЭТО ИНТЕРЕСНО: Как переделать кондиционер на климат контроль

можно быть уверенным, что в системе охлаждения образовалась пробка. При этом мы уверены, что все узлы системы охлаждения работают, как часы. А именно — водяной насос, термостат, радиатор печки и радиатор охлаждения, ничего нигде не течет.

Откуда взялась воздушная пробка в радиаторе печки Лада Калина

Любая негерметичность в системе или же неправильная замена охлаждающей жидкости может запросто привести к образованию воздушной пробки в радиаторах, патрубках или в водяной рубашке.

Завоздушивание системы охлаждения происходит следующим образом — при подтекании антифриза из патрубка или радиатора воздух потихоньку подсасывается и занимает свободный объем в системе. Происходит это не сразу, но когда пузырьки воздуха накопятся в достаточном количестве, пробка готова к использованию.

Как правило, воздух собирается в самой верхней точке системы охлаждения. На Калине это — система подогрева дроссельного узла.

Здесь и собирается воздух в большинстве случаев

Кроме этого, воздух может запросто образоваться из-за использования некачественного антифриза. Объясняется это просто — хорошие жидкости закипают крайне редко, для этого их нужно разогреть как минимум до 140-160 ˚С, что практически невозможно.

Низкокачественные антифризы и любимые всеми тосолы могут закипать уже при температуре около 100 ˚С, а это, как мы знаем, почти рабочая температура двигателя Калины.

При закипании, как и любая жидкость, антифриз выделяет пузырьки воздуха, которые опять-таки скапливаются и образуют пробку, препятствующую циркуляции.

Любая негерметичность приводит к появлению воздушной пробки

И еще один, самый неприятный момент. В систему охлаждения может попадать не воздух, а выхлопные газы. Это говорит о том, что прокладка головки блока приказала долго жить и прогорела, газы прорвались в систему охлаждения и образовали пробку. В этом случае лечение только одно — замена прокладки ГБЦ и выяснение причин прогара.

Устройство и принцип функционирования системы охлаждения движка «десятки».

Любая система охлаждения призвана не только охлаждать детали, но и выполнять некоторые другие функции, а именно:

  • вентиляции и кондиционирования, производя нагрев воздуха в системе отопления;
  • охлаждения воздуха в турбонаддуве;
  • охлаждения в АКПП рабочей жидкости;
  • охлаждения смазки, а точнее масла в данной системе.

Устройство системы охлаждения инжекторного двигателя ВАЗ 2110.

  1. Радиатор отопителя
  2. Пароотводящий шланг радиатора отопителя
  3. Шланг отводящий
  4. Шланг подводящий
  5. Датчик температуры охлаждающей жидкости (в головке блока)
  6. Шланг подводящей трубы насоса
  7. Термостат
  8. Заправочный шланг
  9. Пробка расширительного бачка
  10. Датчик указателя уровня охлаждающей жидкости
  11. Расширительный бачок
  12. Выпускной патрубок
  13. Жидкостная камера пускового устройства карбюратора
  14. Отводящий шланг радиатора
  15. Подводящий шланг радиатора
  16. Пароотводящий шланг радиатора
  17. Левый бачок радиатора
  18. Датчик включения электровентилятора
  19. Электродвигатель вентилятора
  20. Крыльчатка электровентилятора
  21. Правый бачок радиатора
  22. Сливная пробка
  23. Кожух электровентилятора
  24. Зубчатый ремень привода механизма газораспределения
  25. Крыльчатка насоса охлаждающей жидкости
  26. Подводящая труба насоса охлаждающей жидкости
  27. Шланг подвода охлаждающей жидкости к дроссельному патрубку
  28. Шланг отвода охлаждающей жидкости от дроссельного патрубка
  29. Датчик температуры охлаждающей жидкости в выпускном патрубке
  30. Трубки радиатора
  31. Сердцевина радиатора

Принцип работы системы охлаждения инжекторного двигателя.

Ежели говорить непосредственно о системе охлаждения ВАЗ 2110, то она является жидкостной, ее циркуляция происходит в принудительном порядке, а заливка осуществляется в расширительный бачок.

Основой для создания жидкости, используемой в данной системе, является вода в совокупности с этиленгликолем. Такая жидкость способна замерзнуть только при максимально низких температурах, а также создавать повышенную температуру кипения. С помощью добавления в нее различных присадок можно увеличить срок работы сальника, а также замедлить процесс коррозии самой системы. Полная заливка жидкости требует последней в объеме 7,8 литра.

Движение же жидкости по всей системе охлаждения ВАЗ 2110 инжектор обеспечивается с помощью центробежного насоса, который закреплен в блоке цилиндров и включается в работу благодаря зубчатому ремню привода ГРМ.

Как известно, жидкость постепенно нагревается от трения рабочих поверхностей деталей. И уже в зависимости от достигнутой температуры жидкости система охлаждения циркулирует изначально по малому кругу, а после нагрева начинает двигаться уже по большому. То есть когда достигается определенная точка нагрева, срабатывает термостат, после чего он открывается и меняет направление движения жидкости. Данный процесс уже регулируют пара клапанов, находящихся в этом термостате. В нем перепускной клапан регулирует движение охлаждающей жидкости по малому кругу, а основной – по большому. Таким образом, при открытии одного из этих клапанов, другой закрывается, и наоборот.

До тех пор пока хорошо двигатель не прогреется, перепускной клапан находится в открытом положении, а жидкость охлаждения перетекает по малому кругу через блок цилиндров, дроссельную заслонку и радиатор обогревателя. Этот отопительный радиатор встроен непосредственно в систему охлаждения мотора, посему, когда жидкость через него проходит, осуществляется обогрев салона автомобиля.

В тот момент, когда происходит нагрев охлаждающей жидкости до 85°С, начинает открываться основной клапан термостата при закрытии перепропускного. В этот момент охлаждающая жидкость проходит одновременно и по малому, и большому кругу. А уже при 102°С – жидкость поступает в радиатор, перетекая при этом только по большому кругу. Там, благодаря потоку воздуха извне происходит ее охлаждение.

Получается, что инжекторная система мотора ВАЗ 2110 устроена таким образом, что если поток воздуха плохо производит охлаждение жидкости, то с помощью сигнала электронного блока управления автоматически включается вентилятор. А в случае сильного нагрева жидкости начинает происходить увеличение ее в объеме, и тогда ее излишки возвращаются назад в расширительный бачок. В данном бачке располагается клапан, который и поддерживает необходимое давление в системе.

Контролировать и проверять уровень охлаждающей жидкости нужно только при холодном силовом агрегате авто. Если заметите регулярное ее уменьшение, то обязательно проверьте всю систему на герметичность. Ну, а полную замену охлаждающей жидкости в ВАЗ 2110 инжектор необходимо делать через каждые 75000 километров пробега.

Руководство

Предлагаем вашему вниманию расписанную до деталей инструкцию к полной замене термостата на новый. Даже если вы не поймете, как проводится замена термостата на калине, видео поможет прояснить ситуацию.

1. Отсоедините датчик с корпуса воздушного фильтра и снимите воздушный фильтр. На его демонтаж, как правило, уйдет не более десяти минут. Правильно это делается так:

  • полностью открутите 2 винта, расположенных сверху, а также гайку, расположенной со стороны моторного отсека. Рекомендуем оставить данные части в одном месте, чтобы потом их не пришлось искать на рынке по отдельности;
  • демонтируйте разъем, установленный на клапане рециркуляции (он, в свою очередь, базируется на корпусе фильтра);
  • поднимите клапан вверх, после чего, не разъединяя трубки, отведите все это в свободную сторону;
  • выдернув штекер с воздушного датчика, снимите воздушный шланг путем ослабления хомута;
  • немного расшатав и провернув корпус воздушного фильтра, он должен вылезти наружу.

3. Возьмите торцовый ключ на 8 и отвертку. С ее помощью ослабьте хомуты, после чего снимите четыре шланга.

4. Возьмите ключ на 12 и снимите провод, открутив на термостате верхнюю гайку.

5. Теперь возьмите ключ на 13. На термостате расположена гайка и шпилька — первую вы найдете в верхней части корпуса, вторую — внизу. Попытайтесь достать термостат путем аккуратного расшатывания.

Данные действия необходимо выполнять потому, что в процессе эксплуатации высокие температуры буквально «припаивают» термостат, из-за чего корпус прикипает. Помощь отверткой позволит решить эту проблему.

Симптомы неполадок

Есть ряд симптомов, указывающих на неисправности системы охлаждения, при обнаружении хотя бы одного из них стоит принять меры к устранению неполадок.

  1. При не заведённом и остывшем (более 8 часов бездействия) моторе в магистралях охлаждения остаётся остаточное давление (это можно понять при продавливании резиновых патрубков, они будут твёрдыми).
  2. Выброс ОЖ при работающем моторе может быть как в небольшом количестве, так и существенным столбом пара.
  3. Утечка ОЖ из магистралей либо радиаторов сопровождается уменьшением уровня ОЖ в бачке.
  4. На полностью прогретом моторе из дефлекторов, идущих от салонного отопителя, дует холодный воздух. Эффект может пропадать при увеличении оборотов коленчатого вала.

И если с первыми тремя пунктами всё более или менее понятно, то вот с последним всё не так просто. Можно сколько угодно менять радиаторы, термостаты и ОЖ, но положительного результата так и не добиться. Проблема заключается в образовании воздушной пробки, которую невозможно увидеть. Воздух, находящийся в магистралях, препятствует нормальному отводу тепла от сильно нагретых деталей, что чревато серьёзным повреждениям силовой установки.

Удаление воздушной пробки из системы охлаждения Лада Калина

Автомобиль Лада Калина по отзывам многих автовладельцев признан одним из самых теплых автомобилей отечественного производства.

В автомобиле зимой очень тепло, салон равномерно прогревается и задним пассажирам в автомобиле комфортно, так как горячий воздух от печки подается в ноги задних пассажиров в полном объеме и не «теряется» в воздушных тоннелях вентиляционной системы как в автомобилях 2109 и 2110.

Если однажды в салоне автомобиля Lada Kalina стало прохладно, а из печки вместо привычного горячего воздуха начал дуть холодный воздух значит возникли неполадки в системе охлаждения двигателя автомобиля.

Перед удалением пробки в первую очередь рекомендуется проверить всю систему охлаждения двигателя автомобиля (СОД), так как причиной неэффективной работы СОД и холодной печки может быть не только воздушная пробка в системе, но и поломка или деформация крыльчатки помпы, перегибы патрубков, не полное открытие термостата. Только после проверки всей системы охлаждения стоит приступать к удалению воздушной пробки.

Признаки воздушной пробки в системе охлаждения двигателя

  • Воздушная пробка создает в системе охлаждения препятствие, из-за которого антифриз или тосол не может циркулировать и равномерно охлаждать работающий двигатель.
  • Причины появления воздушной пробки в СОД (системе охлаждения двигателя):
  • — Воздух может попасть в систему при замене или доливе охлаждающей жидкости.

— В системе охлаждения двигателя есть подсос внешнего воздуха из-за слабого обжатия пластиковых штуцеров, неподтянутых хомутов, подтекающего радиатора, нарушения герметичности помпы и неисправного клапана крышки расширительного бачка.

Одним из признаков пробки в СОД является журчание охлаждающей жидкости (ОЖ) под панелью приборов при прогреве двигателя.

Для удаления пробки нужно ослабить хомут и снять трубку 3 или 22 с подогрева дроссельного узла

—  Пробило прокладку головки блока цилиндров (ГБЦ). В результате пробоя видна течь охлаждающей жидкости из-под ГБЦ. Из-под головки блока цилиндров вырываются выхлопные газы, видно бурление тосола, образование эмульсии в расширительном бачке, белый пар в выхлопе автомобиля.

Воздушная пробка в СОД может образоваться как в малом, так и в большом круге циркуляции. Недостатком СОД Калины является расположение расширительного бачка в большом круге.

В результате пока термостат не откроется полностью выгнать воздушную пробку сложно. Поэтому в холодное время года помогает «газование», в результате которого автомобиль быстрее прогревается, и при достижении двигателем температуры 101-105гр.

термостат открывает большой круг циркуляции и воздух выходит в расширительный бачок.

Удаление воздушной пробки возможно только через самую высокую точку системы охлаждения. Способ понять перед машины, погазовать и дать поработать двигателю для Лады Калины не эффективен, т.к. в замкнутой системе воздух может выйти только через расширительный бачок. Скорее эффективнее будет для выхода воздуха из СОД поднять левый бок автомобиля, где расположен расширительный бачок.

Для автомобилей Калина с дроссельным узлом есть более простой и быстрый способ удаления пробки из СОД. Для этого нужно ослабить хомут и снять любую трубку с подогрева дроссельного узла.

Снять крышку с расширительного бачка и дуть в расширительный бачок, пока из снятой трубки не польется тосол. После чего одеваем трубку обратно на штуцер подогрева дроссельного узла и затягиваем хомут. Есть второй способ выгнать пробку.

Для этого нужно немного прогреть двигатель и заглушить его, не откручивая пробку расширительного бачка ослабить хомут и снять трубку с дроссельного узла. В результате повышенного давления в СОД тосол самостоятельно польется из трубки.

Одеваем трубку на штуцер и затягиваем хомут.  Все, пробка удалена, так как дроссельный узел является самой высокой точкой СОД автомобиля Лада Калина.

Датчик температуры Лада Калина с электронной педалью

На автомобилях Лада Калина с электронной педалью газа дроссельный узел отсутствует. Поэтому есть несколько способов выгнать воздушную пробку:

  1. С помощью ключа или головки на 19 выкрутить датчик охлаждающей жидкости с термостата, предварительно отсоединив жгут проводов от датчика. Ждем, когда из отверстия потечет тосол, для эффективности можно дунуть в расширительный бачок, закручиваем датчик, подключаем разъем с проводами.
  2. Вместо датчика охлаждающей жидкости можно снять со штуцера термостата тонкий шланг перемычку (при наличии). Ждем, когда из шланга потечет охлаждающая жидкость, если пробка не дает выйти ОЖ дуем в расширительный бачок. Как только тосол потек, одеваем шланг обратно и затягиваем хомут.

двигатель, калина, лада, охлаждение, пробка

Что понадобится для переустановки термостата с Гранта на Калину

Для приведения охлаждающей системы двигателя «Калины» в оптимальное состояние понадобится:

Термостат. Его легко можно подобрать в автомагазине с помощью консультантов

Однако следует обратить внимание, что на некоторых моделях есть штуцер для обогрева дроссельного устройства, а у других его нет. Лучше брать со штуцером, в противном случае придется производить дополнительные операции, чтобы соединить шланг для обогрева с патрубком печки.
Некоторые специалисты рекомендуют поменять термовставку на грантовском устройстве

Якобы это улучшает работу термостата. Другие говорят, что это лишняя тара времени и денег. Если есть желание, можно купить термоэлемент, например, от фирмы «MotoRad». То, что устройство будет именно такой марки – не принципиально. Можно использовать термовставку и других производителей. Главное здесь характеристики и качество. Так как термовставка в сборе не подойдет к термостату с «Гранта», нужно будет извлечь из нее термоэлемент. Сделать это можно с помощью ножовки по металлу.
Кроме указанного, для перестановки термостата нужны будут две шпильки от постели распределительного вала «классики»: от ВАЗ-2101 до ВАЗ-2107. Эти крепежные элементы понадобятся, чтобы закрепить термостат от «Гранта» на двигателе «Калины». Штатные шпильки не подойдут, так как размер устанавливаемого элемента отличается от того, который устанавливали на заводе.
Патрубки печки. В принципе, их замена может и не потребоваться. Но практика показывает, что длительный срок эксплуатации приводит к тому, что лучше их заменить, раз уж начали проводить работы с системой охлаждения и отопления. Также понадобится тройник, который нужно будет врезать в нижний патрубок печки.
Нижний патрубок радиатора от «LADA Granta».
Патрубок расширительного бачка. Он подходит и от Гранта, и от «десятки».
Герметик, хомуты и прокладки.

После того, как все приготовлено, можно переходить к монтажу нового термостата. Но для этого еще необходимо провести подготовительные мероприятия.

Особенности конструкции системы охлаждения двигателя LADA Kalina

Система охлаждения двигателя ЛАДА Калина жидкостная, закрытого типа, с принудительной циркуляцией. Состоит из рубашки охлаждения двигателя, радиатора с электровентилятором, термостата, насоса, расширительного бачка и соединительных шлангов.

Конструкция системы охлаждения ЛАДА Калина

Система охлаждения: 1 — расширительный бачок; 2 — отводящий шланг радиатора; 3 — наливной шланг; 4 — радиатор; 5 — паро-отводящий шланг; б — подводящий шланг радиатора; 7 — электровентилятор; 8 — кожух электровентилятора; 9 — датчик температуры охлаждающей жидкости; 10 — датчик указателя температуры охлаждающей жидкости; 11 — дроссельный узел; 12 — кронштейн трубы насоса охлаждающей жидкости; 13 — насос охлаждающей жидкости; 14 — труба насоса охлаждающей жидкости; 15 — подводящий шланг радиатора отопителя; 16 — отводящий шланг радиатора отопителя; 17 — выпускной патрубок; 18 — шланг трубы насоса охлаждающей жидкости; 19 — корпус термостата

Расширительный бачок. Охлаждающая жидкость заливается в систему через расширительный бачок. Он изготовлен из полупрозрачного полиэтилена, что позволяет визуально контролировать уровень жидкости. Для этого на стенке бачка нанесены метки «МАХ» и «MIN». В верхней части бачка имеется патрубок для соединения с пароотво-дящим шлангом радиатора, в нижней части — патрубок для соединения с наливным шлангом.
Крышка расширительного бачка с клапанами. Герметичность системы обеспечивается впускным и выпускным клапанами в крышке расширительного бачка. Выпускной клапан поддерживает повышенное (по сравнению с атмосферным) давление в системе на горячем двигателе (за счет этого температура кипения жидкости становится выше, уменьшаются паровые потери>. Он начинает открываться при давлении не менее 1,1 бар. Впускной клапан открывается при понижении давления в системе относительно атмосферного на 0,03-0,13 бар (на остывающем двигателе).
Насос охлаждающей жидкости — лопастной, центробежного типа, приводится от шкива коленчатого вала зубчатым ремнем привода газораспределительного механизма. Корпус насоса — алюминиевый. Валик вращается в двухрядном подшипнике. Пластичная смазка в подшипнике заложена на весь срок службы. Наружное кольцо подшипника стопорится винтом. На передний конец валика напрессован зубчатый шкив, на задний — крыльчатка. К торцу крыльчатки прижато упорное кольцо из графитосодержащей композиции, за которым находится сальник. В корпусе насоса имеется контрольное отверстие для определения течи жидкости при выходе насоса из строя. Насос рекомендуется заменять в сборе. Перераспределением потоков жидкости управляет термостат.

Система охлаждения состоит из двух так называемых кругов циркуляции:

  1. Движение жидкости через рубашку охлаждения и радиатор образует большой круг циркуляции.
  2. Движение жидкости по рубашке охлаждения двигателя, минуя радиатор, — малый круг циркуляции.

В систему охлаждения также включен радиатор отопителя и блок подогрева дроссельного узла. Жидкость через них циркулирует постоянно и не зависит от положения клапанов термостата.

Слабое место во многих авто – завоздушивание системы охлаждения и возникновение пробок, Лада Калина не стала исключением. Недочет конструкции требует модернизации и доработки системы, тем более что это можно сделать своими руками.

Охлаждающая жидкость или антифриз проходят согласно большого и малого кругов, сначала ей предстоит нагреться до нужной температуры, а после пройти через радиатор. От того, насколько корректно функционирует система охлаждения, зависит правильная работа двигателя и печного механизма.

Блок управления системой вентиляции и отопления ЛАДА Калина


1 — регулятор температуры воздуха; 2 — переключатель режимов работы вентилятора; 3 — регулятор распределения потоков воздуха; 4- рычаг управления рециркуляцией воздуха; 5 — выключатель обогрева заднего стекла Интенсивность подачи воздуха в салон регулируем поворотом рукоятки переключателя режимов работы вентилятора. При этом включается одна из четырех скоростей вращения вентилятора. Поворачивая рукоятку переключателя по часовой стрелке, увеличиваем скорость вращения вентилятора.

Положение рукоятки регулятора распределения потоков задает следующие направления потоков воздуха в салоне:

воздушный поток через боковые и центральный дефлекторы поступает в верхнюю часть салона автомобиля для обдува водителя и пассажиров;

#2 maxxwell

Advanced Members 73 сообщений

  • Марка авто: Калина
  • Откуда: МО

Лада-Калина комплектуется либо отопительно-вентиляционной установкой (верхний рисунок), либо климатической (нижний рисунок).

Отопительно-вентиляционная установка служит для создания в салоне авто комфортной температуры воздуха, значение которой регулируется блоком управления системой вентиляции и отопления, но при этом не может обеспечивать температуру в салоне ниже, чем температура наружного воздуха.

В коробке воздухопритока находится воздушный фильтр, который очищает воздух, поступающий в салон авто от пыли, цветочной пыльцы, копоти, мелких насекомых. Фильтр подлежит замене каждые 15000 км (или раньше, если условия эксплуатации тяжелые).

  • переключатель 1 — управляет режимом работы вентилятора (0 — вентилятор выключен, 4 — максимальная скорость вращения);
  • переключатель 2 — управляет режимом работы печки и кондиционера (в вариантном исполнении);
  • рукоятка 3 — управляет заслонкой рециркуляции воздуха (крайнее левое положение — подача в салон наружного воздуха, крайнее правое положение — режим рециркуляции воздуха, находящегося в салоне авто — данным режимом не рекомендуется пользоваться длительное время);
  • переключатель 4 — управляет распределением подачи воздуха в салоне авто:
  • вертикальное положение вверх — воздух поступает на ветровое стекло и сопла обдува стекол передних дверей;
  • вертикальное положение вниз — воздух поступает в нижнюю часть салона, в зоны ног водителя и пассажиров;
  • горизонтальное положение вправо — воздух поступает через боковые и центральные сопла в верхнюю часть салона авто для обдува водителя и пассажиров;
  • горизонтальное положение влево — воздух поступает в нижнюю часть салона, в зоны ног водителя и пассажиров, на ветровое стекло и сопла обдува стекол передних дверей.
