Самой больной причиной, по которой в салоне легкового автомобиля Дэу Нексия в холодное время года становится неуютно из-за недостатка тёпла, стала заслонка, при помощи которой регулируется подача холодного или горячего воздуха. Связано это с её конструктивной особенностью заключающейся в том, что она стоит перед радиатором отопителя и для подачи всего потока холодного воздуха к радиатору должна быть поднята вверх.

Но если появляется хотя бы небольшой люфт, в тросовом приводе, при помощи которого управляют этой заслонкой, она под действием собственного веса слегка приоткроется, а через образовавшуюся щель, величиной даже в 1-2 мм поступает достаточное количество холодного воздуха, который значительно понизит температуру тёплого воздуха, прошедшего через сердцевину радиатора.

Для решения этой проблемы необходимо в первую очередь отрегулировать тросовой привод этой заслонки так, чтобы при переводе рукоятки управления заслонкой в положение «тепло» не было ни одного миллиметра свободного хода. Если эти действия не привели к желаемому результату, тогда придётся приобрести кусочек резинового утеплителя для входных дверей дома и приклеить его к краю заслонки, чтобы в положении рычага управления заслонкой «тепло», этот стык хорошо герметизировался.

Возможный подсос холодного воздуха в салон автомобиля Деу Нексия возможен также и из-за недостаточно плотного прилегания радиатора отопителя к корпусу воздуховода. Устраняется эта проблема путём герметизации этих щелей при помощи поролона.

Ещё одной проблемой, приводящей к отказу в работе отопителя салона автомобиля Дэу Нексия, становится появление воздушной пробки в радиаторе «печки». Проверить это предположение достаточно просто. Для этого придётся открыть капот Вашего автомобиля и на прогретом до рабочей температуры двигателе пощупать рукой патрубок подающий антифриз к радиатору отопителя, а затем сделать тоже самое и с патрубком обогрева дроссельной заслонки.

Если окажется, что патрубок радиатора отопителя окажется значительно холоднее, чем патрубок дроссельной заслонки, то можно с уверенностью сказать, что в радиаторе отопителя имеется воздушная пробка, которая препятствует нормальной циркуляции горячего антифриза через него. В этом случае воздушную пробку придётся удалять и искать причину подсоса воздуха в систему охлаждения двигателя.

2 комментария

Добрый вечер! У меня сложилась подобная проблема, сменили помпу и ремни, после этого печка стала дуть холодным воздухом… на сто ,а точнее на 3, ставят один и тот же диагноз — печку нужно менять,а проблема возникла из-за не качественного антифриза,якобы из-за того что залили старый антифриз забился радиатор печки… Вариант с воздушной пробкой отвергают… Подскажите кому верить и как эту проблему нейтрализовать? Заранее благодарен

Антон, согласен с вами, что может быть воздушная пробка. Самый простой способ ее устранения — заезжаем на эстакаду только мордой, открываем капот, подходим к расширительному бачку и откручиваем крышку (двигатель работает). Если антифриз начнет уходить — сразу доливаем.

Рекомендуем посмотреть:

  • Отопительная система ваз 2114
  • Как прочистить печку на ваз 2114
  • Схема печки ваз 2114 инжектор 8 клапанов
  • Замена радиатора отопления в квартире своими руками

  • Замена патрубков печки приора без кондиционера
  • Потек кран печки ваз 2114

Ремонт блока управления печкой — Daewoo Nexia, 1.5 л., 2010 года на DRIVE2

Недавно заметил, что пропал режим обдува на лобовое стекло.Как рекомендуют, посмотрел не выпали ли шланги со сферической камеры возле воздухозаборника.Тогда обратил внимание, что заслонка не двигается. Действительно, никакого звука переключения не было.Собрал все симптомы:— пропал режим обдува на лобовое стекло;— пропала рециркуляция;— шипение на режиме обдува на лобовое стекло.Дело в БУПе

Придется его снимать. 2 часа катался по своим делам, прогрел салон и принялся снимать буп.Снимал по инструкции LeSoleil, за что автору большое спасибо!От себя лишь добавлю, что начинать лучше со снятия тросика и стопорного кольца. Я начал с облицовки, потом пытался вынуть буп, забыв про тросик.Затем нужно снять вакуумные шланги и 2 штекера. Вот они то @ и попьют всю кровь. Начать лучше со снятия фишки вакуумных трубок, но не поддаваться соблазну отковырнуть их в щель между буп, а именно проследить фишку по трубкам.Затем снимаем левый штекер.

Полный размер

слева от колодки нажать в щель отверкой ближе к буп. Колодка сама выпадет

Полный размер

последний штекер

Полный размер

затем маленькой отверткой подковырнуть штекер в этом месте

Вытаскиваем блок и идем в тепло.

Полный размер

блок управления печкой

Разобрал блок

Снимаем клапан, откручиваем маленький шуруп и осторожно отщелкиваем. Пружина выдавливает крышку, под крышкой причина пропажи обдува

Полный размер

резинка съехала со своего места (видно по пазам), в результате нарушилась управление режимами

Обезжирил ее и приклеил на клей момент классический. Резинку чуть смазал силиконовой смазкой.Ставил в обратной последовательности.Фишку вакуумных трубок никак не удавалось поставить на место в буп. В итоге снял центральные воздуховоды и только так удалось поставить фишку на место. Для удобства можно еще и магнитолу снять, но это не понадобилось.В результате появился обдув на лобовое стекло и теперь слышно переключение на рециркуляцию.До этого на центральных воздуховодах и при обдуве на лобовое стекло, поток воздуха с левой стороны чуть сильнее, чем с правой. Думал, возможно где-то отошел патрубок, но тогда бы с центральными воздуховодами было бы все нормально. И что еще странно, сопло единое для центральных дефлекторов, тогда как объяснить, что поток слева сильнее? Видимо проблема где-то внутри.Летом нужно будет заняться доработкой печки.ОБНОВЛЕНО 21.11.2016 mansurbogd предупреждал, что лампы могут растрястись и нить накала может осыпаться. Так и есть!

Полный размер

подсветка после манипуляций с буп

Цена вопроса: 0 ₽
Пробег: 48 250 км

Принятые ответы

Для устранения проблемы водителю придётся приобретать новый вакуумный переключатель, так как по отдельности крепёжные планки для него не продаются. Разрушение подшипников электромотора Как уже говорилось выше, центральный вал отопительного электромотора с крыльчаткой подвешен на двух шариковых подшипниках, которые со временем могут разрушиться.

Если это произошло, то водитель после включения печки услышит характерный скрип, постепенно переходящий в громкий скрежет. Решить проблему можно только заменой печного электромотора, поскольку подшипники к нему по отдельности не продаются.

После этого заслонки опускаются в крайнее нижнее положение. В результате доступ горячего воздуха к ногам пассажира и водителя перекрывается практически полностью.

Проблема решается снятием бардачка и заменой вакуумного переключателя. Кнопки этого модуля выходят из строя довольно редко. Однако необходимость снять блок управления может возникнуть при поломке вакуумного переключателя, о котором упоминалось выше.

Ничего сложного в демонтаже блока нет, и для работы понадобится только плоская отвёртка. Последовательность демонтажа контрольного блока Чтобы извлечь сломанное устройство, разумновоспользоваться рекомендациями опытных ремонтников: Блок управления печкой находится на центральной панели салона Система отопления салона состоит из следующих частей: Он прогревает воздух и обдувает стёкла со стороны салона.

Увеличение температуры воздуха осуществляется за счёт обмена тепла между стенками радиатора и нагревшимся антифризом, который поступает от двигателя.

Нагнетатель представляет собой электрический мотор с вращающимися лопастями. Изменение скорости вращения позволяет регулировать поток поступающего от печки воздуха, делать его более или менее интенсивным.

Она позволяет водителю регулировать работу нагнетателя. Заслонка контролирует все воздушные потоки, проходящие через радиатор, позволяя менять температурный режим в салоне. Устройство располагается в общей конструкции печки.

Этот узел представляет собой пластиковый рычажок, который управляет потоком воздуха. В процессе работы он открывает или закрывает тепловую магистраль радиатора и направляет потоки воздуха в разные зоны салона обдув стекла, зона ног, задняя часть и т. По ним принудительно циркулирует нагретая двигателем охлаждающая жидкость, являющаяся основным источником тепла для печки.

Его технические характеристики следующие: Электродвигатель призван обеспечивать нормальный режим работы печки в любых условиях Вакуумный переключатель печки — это устройство управления заслонками. Водитель из салона может установить комфортный для себя режим работы печки, передвигая рычажки на блоке управления.

Дэу нексия n 150 заслонка печки на стекло

Если же не удаётся направить поток воздуха в нужную область салона, потребуется провести небольшой ремонт. Переключатель тепло-холод или переключатель направления обдува? Возможно, он соскочил или ещё что-то с ним приключилось, подвигай ручку и посмотри, работает ли.

А если обдува — то, скорее всего, соскочил шланг тонкий такой, почти как стержень от ручки , идущий от впускного коллектора в салон под приборку — привод у заслонок вакуумный, а вакуум берётся из впуска по шлангу.

Воздухозаборник принимает нужное количество воздуха, подаёт его в узлы печки — там он прогревается и поступает в салон. Поэтому рекомендуется использовать этот режим только при пересечении местности с сильными запахами свалки, пожары и т. Также не рекомендуется включать рециркуляцию в зимнее время, так как на стёклах начнёт быстро скапливаться и замерзать конденсат. Это сильно затруднит водителю обзор. Основные неисправности печки Выход из строя печки может привести к неприятным для водителя последствиям.

Наиболее сильно это ощущается в холодное время года. При возникновении такой ситуации сначала необходимо точно диагностировать причину неисправностей. Печка слабо нагревает воздух На приводе заслонки может появиться люфт.

При этом печка будет работать в штатном режиме, но из-за люфта заслонка начнёт прогибаться под собственным весом, образуя щель.

Расположение предохранителя печки

Иногда может перегореть предохранитель печки. В отличие от большинства автомобилей, блок предохранителей на «Дэу Нексия» расположен не в подкапотном пространстве, а в салоне. Предохранитель печки имеет красный цвет и находится в монтажном блоке в панели приборов. Для его замены потребуется:

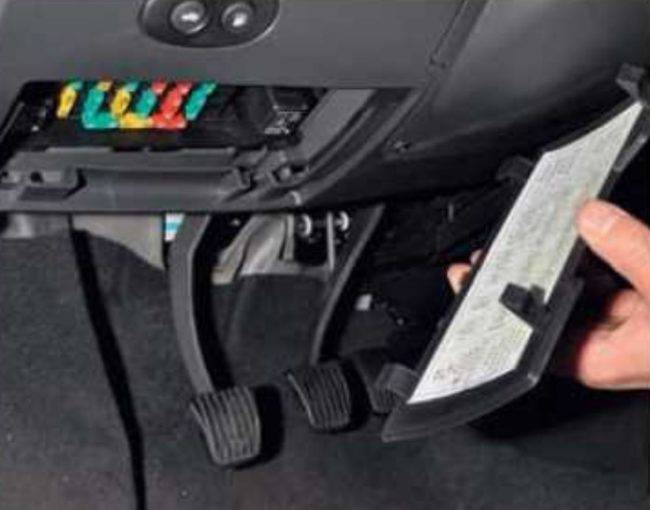

  1. Слева от руля найти нишу блока предохранителей.
  2. Снять крышку с блока.
  3. Используя информацию о назначении каждого элемента на внутренней стороне крышки, найти красный предохранитель номиналом 10А и вытащить его щипцами для осмотра.

На крышке блока размещена подробная схема расположения предохранителей

Таблица: назначение предохранителей автомобиля «Дэу Нексия»

Обозначение предохранителяНоминаль­ный ток, АНазначение предохранителей
F110ЭБУ (цепь от батареи)
F210Лампы габаритного света, фонари освещения номерного знака
F310FlaflyBHafl подушка безопасности
F420Дальний свет фар
F510Левая фара (ближний свет) Электропривод регулятора направления светового пучка левой фары
F610Правая фара (ближний свет) Электропривод регулятора направления светового пучка правой фары
F730Электробензонасос топливные форсунки
F820Указатели поворота, аварийная сигнализация, сигналы торможения
F930Стеклоочиститель ветрового стекла
F1010Привод крышки лючка горловины топливного бака, АБС, иммобилайзер
F1110Реле включения электромагнитной муфты компрессора кондиционера
F1230Электродвигатель вентилятора системы охлаждения (низкая скорость)
F1320Лампы света заднего хода, цепь генератора, комбинация приборов, предохранитель прикуривателя, звуковой мелодичный сигнал
Fi430Звуковой сигнал, реле включения электродвигателя вентилятора системы охлаждения (высокая скорость)
F1520Часы с индикацией, плафон освещения салона Фонарь освещения багажника, электродвигатель привода антенны
F1630Моторедукторы стеклоподъемников
F1710Автомагнитола (цепь от замка зажигания)
F1830Управление замком крышки багажника, таймер электрообогрева заднего стекла, система центральной блокировки замков дверей, автомагнитола (цепь от батареи)
F1930Реле электровентилятора отопителя

Схема наглядно демонстрирует расположение предохранителей авто

Основные неисправности системы отопления «Дэу Нексии»

Причин, по которым печка может перестать обогревать салон автомобиля, существует множество. Перечислим самые распространённые.

Засорение печного радиатора

Радиатор отопителя, как и любая другая деталь, со временем приходит в негодность. Обычно это случается из-за использования некачественного антифриза с обилием примесей. Они образуют слой накипи на трубках радиатора и его пропускная способность начинает снижаться. В конце концов, жидкость перестаёт поступать в радиатор и в салоне становится холодно, несмотря на то, что вентилятор отопителя работает в штатном режиме. Проблема устраняется заменой радиатора.

В решётке радиатора «Нексии» хорошо виден толстый слой накипи и грязи

Воздушная пробка в системе отопления

Обычно поломка возникает, когда пропадает герметичность какого-нибудь патрубка в системе отопления. Когда туда попадает воздух, циркуляция антифриза нарушается, и он просто не доходит до печного радиатора. Решением является полный слив антифриза и последующая продувка системы отопления сжатым воздухом.

Из-за разрывов патрубков воздуховода в отопительном радиаторе «Нексии» могут возникнуть воздушные пробки

Поломка вакуумного переключателя

Вакуумный переключатель на «Нексии» — устройство надёжное, однако крепёжные планки, на которых он держится, довольно тонкие и часто ломаются. Это может привести к тому, что воздухозаборная заслонка просто перестанет открываться и нормальная циркуляция тёплого воздуха в салоне нарушится. Для устранения проблемы водителю придётся приобретать новый вакуумный переключатель, так как по отдельности крепёжные планки для него не продаются.

Разрушение подшипников электромотора

Как уже говорилось выше, центральный вал отопительного электромотора с крыльчаткой подвешен на двух шариковых подшипниках, которые со временем могут разрушиться. Если это произошло, то водитель после включения печки услышит характерный скрип, постепенно переходящий в громкий скрежет. Решить проблему можно только заменой печного электромотора, поскольку подшипники к нему по отдельности не продаются.

Подшипники на печных электромоторах «Нексии» часто выходят из строя

Печка не дует в ноги

Такая поломка случается, когда выходит из строя вакуумный переключатель, управляющий заслонками. После этого заслонки опускаются в крайнее нижнее положение. В результате доступ горячего воздуха к ногам пассажира и водителя перекрывается практически полностью. Проблема решается снятием бардачка и заменой вакуумного переключателя.

Привод ГРМ двигателя Нексия 8 клапанов

Привод распределительного вала 8-клапанного движка Нексии осуществляется зубчатым ремнем от коленчатого вала. Клапаны приводятся в действие кулачками распределительного вала через нажимные рычаги, которые одним плечом опираются на гидрокомпенсаторы зазора, а другим плечом через направляющие шайбы — на стержни клапанов. Двигатель имеет гидрокомпенсаторы

, которые представляют собой саморегулирующиеся опоры нажимных рычагов. Под действием масла, заполняющего под давлением внутреннюю полость компенсатора, плунжер компенсатора выбирает зазор в приводе клапана. Применение гидрокомпенсаторов в приводе клапанов уменьшает шум газораспределительного механизма, а также исключает его обслуживание.

В случае обрыва ремня клапана гнет!

Кроме прочих особенностей можно отметить, что ремень ГРМ вращает помпу (водяной насос). Замена ремня осуществляется раз в 60 тысяч километров, помпу необходимо менять раз в 120 тысяч километров пробега

Обратите внимание, что на старом 8-клапанном моторе мощностью 75 л.с. ремень ГРМ вообще меняется раз в 40 тысяч километров

Технические характеристики двигателя Нексия 8 клапанов 80 л.с.

  • Рабочий объем – 1498 см3
  • Количество цилиндров – 4
  • Количество клапанов – 8
  • Диаметр цилиндра – 76,5 мм
  • Ход поршня – 81.5 мм
  • Привод ГРМ – ремень
  • Мощность л.с. – 80 при 5600 об. в мин.
  • Крутящий момент – 123 Нм при 3200 об. в мин.
  • Максимальная скорость – 175 км/ч
  • Разгон до первой сотни – 12.5 секунд
  • Тип топлива – бензин АИ-92
  • Расход топлива по городу – 8.5 литров
  • Расход топлива в смешанном цикле – 8 литров
  • Расход топлива по трассе – 7.7 литра

Довольно надежный и неприхотливый мотор, главное вовремя менять масло, ремень ГРМ, помпу. Вполне ремонтнопригодный силовой агрегат.

Автомобиль Daewoo Nexia в России в свое время приобрел необыкновенную популярность, но эти машины можно и сейчас постоянно видеть на дорогах нашей страны.

Это марка долгое время была самой продаваемой на территории Российской Федерации, и до сих пор «Нексия» пользуется хорошим спросом.

Замена радиатора отопителя на автомобиле «Дэу Нексия»

Как уже упоминалось выше, печной радиатор на «Нексии» может засориться. Помимо этого, он иногда начинает подтекать. Это происходит тогда, когда его центральные трубки окончательно разрушит коррозия, возникшая из-за использования плохого антифриза. Поскольку штатный печной радиатор на «Дэу Нексии» сделан из алюминия, запаять его без специального оборудования не представляется возможным. Так что у автовладельца остаётся только один выход: замена узла.

Последовательность замены отопительного радиатора

Чтобы выполнить работы качественно, придерживайтесь проверенного алгоритма:

  1. С автомобиля сливается вся охлаждающая жидкость. На полный слив требуется 8–10 минут, так что торопиться нельзя.
  2. Далее с радиатора снимаются патрубки. Они держатся на стальных хомутах, для ослабления которых следует использовать плоскую отвёртку.Патрубки снимаются как с расширительного бачка «Нексии», так и с отопительного радиатора
  3. После снятия патрубков трубки радиатора необходимо чем-нибудь заткнуть, чтобы остатки антифриза не вытекли на пол. Лучше всего это сделать с помощью кусков ветоши.Трубки на печном радиаторе «Нексии» следует заткнуть ветошью
  4. Далее ослабляются стальные крепёжные хомуты, удерживающие кожух печного радиатора. После этого фиксаторы кожуха отгибаются вручную, и радиатор извлекается через моторный отсек.Извлекать радиатор отопителя «Нексии» лучше через моторный отсек
  5. Неисправный радиатор заменяется новым, после чего производится обратная сборка отопительной системы.

Установка дополнительной печной помпы на «Дэу Нексию»

Поскольку система отопления на машинах рассматриваемой марки никогда не отличалась большой мощностью, многие владельцы прилагают дополнительные усилия для утепления своего автомобиля. Одним из способов увеличения мощности отопителя является установка дополнительной помпы. Как правило, устанавливают помпу от ГАЗели.

В качестве дополнительной помпы на «Нексию» устанавливают помпу от ГАЗели

Последовательность установки дополнительной помпы

Порядок установки устройства:

  1. Прежде всего следует чётко представлять себе, что именно предстоит сделать, а затем нарисовать схему монтажа дополнительной помпы.

Основные элементы, которые необходимо учитывать, подключая дополнительную помпу на «Нексию»

Теперь необходимо открыть капот и отыскать там патрубок, идущий от отопителя к мотору. Шланг разрезается в месте сгиба (но перед этим желательно пережать его стальными хомутами до и после места разреза, для того, чтобы антифриз не вытекал). Концы разрезанного патрубка надеваются на дополнительную помпу. Хомуты, удерживающие антифриз, снимаются.

Дополнительная помпа «Нексии» успешно подключена к антифризным патрубкам, осталось подать питание

Соединённая с патрубками дополнительная помпа прикрепляется к трубе кондиционера с помощью пластикового хомута. Для того чтобы помпа не перетёрла трубку кондиционера, под неё рекомендуется подложить небольшой кусочек толстой резины.

Помпа прикручивается пластиковым хомутом к патрубку кондиционера «Нексии»

Далее к помпе следует подключить реле, которое будет её активировать. Подключённое реле удобнее всего прикрепить к колодке электроконтактов, которая располагается рядом с воздуховодом.

Реле помпы лучше всего устанавливать на контактную колодку у воздуховода

Плюсовой контакт, отвечающий за включение этого реле, заводится в салон на отдельную кнопку (питание на которую удобнее всего провести с замка зажигания).

Видео: ставим дополнительную помпу на «Нексию»

Отопитель на автомобиле «Дэу Нексия» трудно назвать совершенным устройством. Печка способна доставить водителю массу проблем, особенно если она эксплуатируется давно. К счастью, большинство из них можно решить самостоятельно, не прибегая к дорогостоящим услугам специалистов сервисного центра.

Случилась беда. Перестал работать переключатель направления обдува печки,что может быть.

by Adminrive · Published 02.06.2017

А прошлым летом и сейчас как потеплело 10+ градусов

by Adminrive · Published 03.04.2017

Ребят у кого какая пререодичеост срабатывания вентилятора охлаждения

by Adminrive · Published 05.04.2017

13 комментариев

  • Comments 13
  • Pingbacks 0

трубки смотри, слетели скорее всего

Ирек, на самом переключатели на месте,я уже смотрел!

Вячеслав, может с улицы, который стоит слетел, там где корпус рециркуляции? может сам переключатель виноват

Ирек, а где он с улицы стоит?

Вячеслав, где дворники. пластмасс надо снять. Но обычно если слетает двигатель не устойчиво должен работать

Ирек, ну двигатель вроде норм работает,значит переключатель!

Вячеслав, у тебя в одном положении дует и в другие не переключается? шипение не слышно?

Ирек, дует только в лицо переключаешь в ноги шипит в остальных положениях не шипит закрываешь заслонки тогда дует в стекло!

Вячеслав, посмотри может там шток есть заклинил он

Блок климата Espero режим Ноги Стекло — Daewoo Nexia, 1.5 л., 2005 года на DRIVE2

Всем Привет!Тема баян в какой то мере, режим ноги-стекло можно реализовать несколькими способами,в основном ограничением хода штока вакуумника, но при этом теряется один полноценный режимподробно на nexia faq расписано

☻☻☻Решил установить Блок климата Espero и вакуумник, он на ней двух камерный, тобишь 3 положения заслонки

☻☻☻Ход штока у него больше чем ход заслонки Нексиит.к. дело все происходило когда у меня была снята торпеда решил снять заслонку и удлинить её рычаг.Для этого её нужно извлечь

☻☻☻Первый блин комам, приварил не в ту сторону

☻☻☻Был вариант использовать Нексиевский 2х камерный вакуумник если эсперовский испорчу

☻☻☻Со второй попытки получилось, размеры приблизительные,длиннее на 1см, сдвиг в сторону стекла 27гр.

☻☻☻Происходило всё одновременно со сборкой салона, начал ставить торпеду и заметил что стержень на котором держиться заслонка я обратно не засуну, и пропилил окошко.Результат превзошел ожидания, вместо 3х положений заслонки получил 4.Вакуумник до середины не отпускает шток, в итогеКрайние положения отрабатывают нормально, положение ноги-стекло работает некорректно, но мне так даже больше нравиться,после переключения из режима ноги в режим ноги-стекло заслонка встает в положение 2/3ноги 1/3 стеклопосле переключения из режима стекло в ноги-стекло заслонка встает в положение 2/3стекло 1/3 ноги

☻☻☻Заснял что получилось, немного коряво, не хватало 3ей руки

☻☻☻Подключение шлангов

☻☻☻

Сам блок пока толком не установлен, вставка от эсперо (которая у них может быть полочкой )по размерам не влезает. как блок будет нормально установлен статья будет дополнена.возможно сделаю как все из коробки от двд дискавсем бобра…

Печка Часть 1Печка Часть 2

Дует Холодным

Если моторчик печки подает признаки жизни, а воздух из воздуховодов идёт холодным то, проблем может быть несколько:

  • В системе охлаждения двигателя низкий уровень антифриза. Проверьте уровень, отметка на расширительном бочке системы охлаждения должна быть на отметке MAX.
  • Если уровень антифриза в порядке, то большая вероятность что в системе присутствует воздушная пробка. Чтобы устранить воздушную пробку, запусти двигатель, и необходимо рукой надовить на шланги от радиатора, открыв крышку расширительного бочка. Когда температура двигателя будет достаточной, весь воздух будет стремиться на верх, и в расширительном бачке увидишь пузырьки – это выходит воздух из системы охлаждения. Включи печку когда температура двигателя станет выше 70 градусов, и проверь – если проблемы была в завоздушености системы, то печка задует теплым.
  • Еще одна проблема может заключаться из за недостатка устройства самой печки, возможно где то идёт подсос холодного воздуха, а также неисправны заслонки направления воздуха. Вот схема отопления салона наглядно:

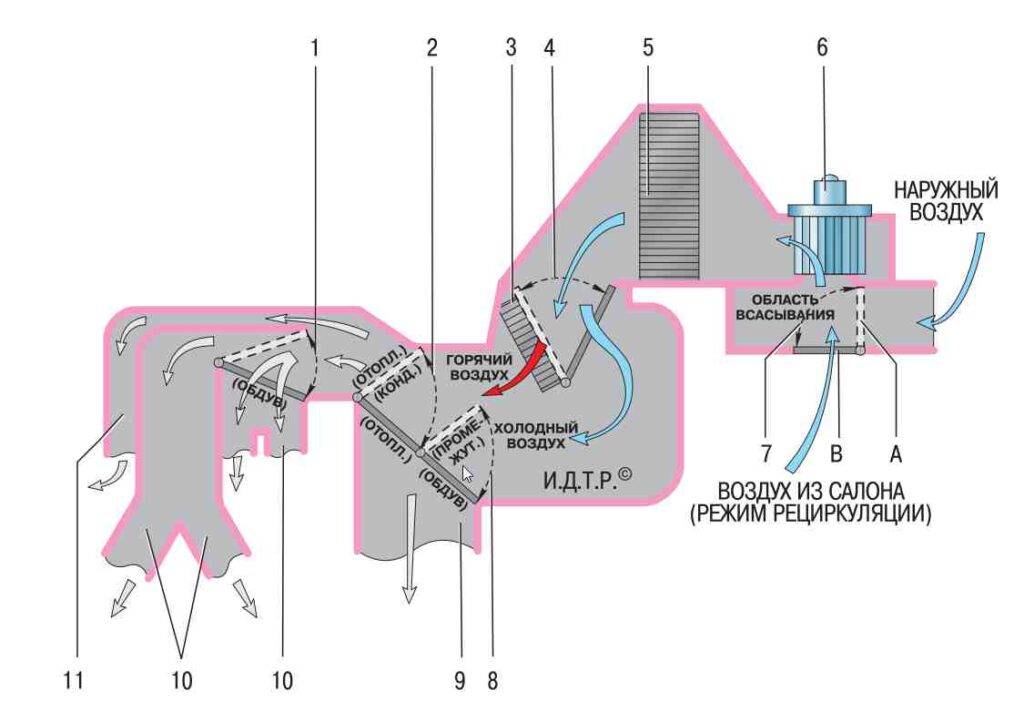

1 – заслонка отопитель/обдув стекол; 2 – верхняя заслонка распределения воздуха; 3 – теплообменник отопителя; 4 – заслонка регулятора температуры воздуха; 5 – теплообменник испарителя кондиционера; 6 – электродвигатель вентилятора (электропривод нагнетателя); 7 – входная заслонка; 8 – нижняя заслонка распределения воздуха; 9 – воздуховод кондиционера; 10 – сопла обдува ветрового стекла; 11 – сопло обдува боковых стекол; А – положение заслонки для подачи воздуха из салона; В – положение заслонки для подачи наружного воздуха

Исправить конструктивные недостатки печки Нексии можно, даже я бы сказал – нужно! См. Печка – делаем тепло

По опыту могу сказать, что самые распространенные проблемы заключаются в электрике – сгорает предохранитель отвечающий за питание печки, или выходит из строя реле. На втором месте по неисправности печки – проблемы с блок кондиционирования – переключение режимов происходит засчет вакуумных трубок, которые со временем отлетают и начинают всасывать воздух – из за чего переключение режима обдува не работает. Подробнее о блоке отопителя расскажу в следующий статье.

Принцип работы системы отопления «Дэу Нексии»

Система обогрева в автомобиле устроена следующим образом. Двигатель машины в процессе работы нагревается. Для его охлаждения используется антифриз, заливаемый в охлаждающую рубашку мотора. Эта жидкость нагревается вместе с мотором, а нагревшись, уходит в главный радиатор автомобиля. Оттуда по системе патрубков горячий антифриз поступает в малый радиатор печки, обдуваемый небольшим вентилятором. Тепло оттуда через специальные воздуховоды поступает в салон и обогревает его. В задних дверях автомобиля находятся вытяжные отверстия, необходимые для вентиляции салона. Через них избыточное тепло уходит наружу.

Схема основных элементов системы отопления на «Дэу Нексии»

Здесь же следует отметить одну особенность отопительной системы «Дэу Нексии»: она может работать независимо от кондиционера. Такие конструктивные решения на легковых автомобилях встречаются довольно редко. Отопитель «Дэу Нексии» не только обогревает салон, но и предотвращает обмерзание стёкол, причём работать он может вместе с кондиционером. Эта особенность пригодится, если водитель пожелает снизить температуру воздуха в салоне на несколько градусов без выключения печки.

Особенности управления печкой Daewoo Nexia

Отопительная система на рассматриваемом автомобиле функционирует отдельно, без привязки к кондиционеру. Печка согревает и вентилирует салон, предотвращая запотевания лобового и боковых окон.

Иногда водители включают кондиционер при включенной печке. Это позволяет быстро освежить воздух в салоне автомобиле и продолжить греть стекла от запотевания. Особенностью управления климат системой на Daewoo Nexia является тот факт, что охлаждение и обогрев находятся в одном модуле. Поэтому водителю достаточно воспользоваться регуляторами, которые находятся на панели приборов, чтобы контролировать температуру внутри машины.

Управление печкой Дэу Нексия осуществляется с помощью следующих элементов, которые можно найти на панели приборов:

  • переключатель скорости вращения вентилятора. Регулировка происходит в сторону уменьшения или увеличения этого показателя. Причем настройка не гибкая и ограничена четырьмя позициями;
  • включение режима рециркуляции потоков воздуха;
  • регулировка температуры с помощью поворотов заслонки;
  • включение системы кондиционирования;
  • регулятор направления воздушных поток внутри салона, например «Ноги-Лицо».

При этом на режимы печки Дэу Нексия не влияет положение регулятора температуры поступающего воздуха. Четыре скорости работы вентилятора изменяются с помощью разности в подачи напряжения на моторчик. При этом заслонка меняет свое положение с помощью привода, а терморегулятор связывается тросиком с исполнительным элементом.

Двигатель отопителя

Электродвигатель отопителя установлен за печным радиатором. Этот компактный моторчик вращает пластиковую крыльчатку, создавая непрерывный поток воздуха, проходящий через радиаторные трубки. Корпус двигателя — металлический, внутри расположен ротор с медной обмоткой и центральным валом на шарикоподшипниках.

Корпус электродвигателя печки на «Нексии» выполнен из инструментальной стали

К ротору плотно прилегают металлографитные щётки, снимающие электрический заряд. Номер двигателя по каталогу — 6841SB566905. Он совместим с другими автомобилями «Дэу» (например, с «Дэу Эсперо»). Стоимость — от 5000 рублей.

Вакуумный переключатель отопителя

Вакуумный переключатель печки на автомобиле «Дэу Нексия» расположен за бардачком. Именно это устройство отвечает за открытие и закрытие внешней воздухозаборной заслонки и заслонок рециркуляции тёплого воздуха в салоне.

Заслонки на «Дэу Нексии» открываются с помощью вакуумного переключателя

Управляется с помощью кнопок, расположенных на контрольном блоке отопителя. Номер устройства по каталогу — ER200347893. Стоимость вакуумного переключателя в фирменных магазинах «Дэу» — от 600 рублей.

Расположение предохранителя отопителя

Предохранительный блок «Дэу Нексии» находится под приборной панелью, над педалями газа и сцепления.

Печной предохранитель «Нексии» находится в правом нижнем углу блока: он зелёного цвета

Он закрыт пластиковой крышкой, на которой имеется наклейка со схемой расположения всех предохранителей и реле.

Предохранительный блок «Нексии» расположен над педалями и закрыт пластиковой крышкой

Предохранитель, отвечающий за отопитель, находится в правом нижнем углу блока и обозначается как F19.

Предохранитель, отвечающий за печку «Дэу Нексии», обозначен маркировкой F19

В том же блоке имеется реле печного вентилятора, используемое в ситуациях, когда моторчик печки работает на низких оборотах.

Что в итоге

Как видно, сам ДВС и его системы нуждаются в регулярном обслуживании. Что касается системы охлаждения, она также не является исключением и требует к себе повышенного внимания.

Если водитель заметил, что вентилятор охлаждения начал все время работать на максимальных оборотах или перестал своевременно выключаться, тогда следует первым делом проверить уровень антифриза, работоспособность помпы и термостата.

Также необходимо учитывать, что причиной такой работы вентилятора может быть засорение радиатора охлаждения или слишком высокая температура наружного воздуха, замыкание контактов и т.д. Не следует забывать и о том, что вентилятор может постоянно крутиться на холодном двигателе при работающем кондиционере.

Распространенные поломки системы охлаждения мотора: водяной насос, термостат, радиатор, вентилятор охлаждения и другие. Как самому определить причины.

Устройство и принцип работы вентилятора охлаждения радиатора. Распространенные неисправности, диагностика неполадок и ремонт. Советы по эксплуатации.

Почему возникает перегрев двигателя. Чего ожидать водителю и какие поломки могут возникнуть, если двигатель перегрелся. Что делать в случае перегрева ДВС.

Основные неисправности автомобильного радиатора системы охлаждения двигателя. Пайка латунного радиатора, самостоятельный ремонт алюминиевого радиатора.

Устройство помпы. Принцип работы центробежного насоса, системы охлаждения двигателя с двумя насосами и отключаемой помпой. Неисправности и ремонт помпы.

Радиатор в системе охлаждения, устройство и принцип работы, терморегуляция охлаждающей жидкости. Диагностика неисправностей и самостоятельный ремонт

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
