Ремонт рулевой рейки ВАЗ 2109 своими руками

Ремонт

Первое, что вам потребуется для проведения самостоятельного ремонта — это ремкомплект. Они доступны практически в любом магазине автозапчастей. Однако настоятельно рекомендуем покупать только качественные наборы, чтобы результат вашего самостоятельного ремонта продержался как можно дольше.

Что потребуется для работы

Предлагаемые рекомплекты бывают неполными и полными. Вам точно потребуются следующие компоненты набора:

• Игольчатый подшипник;
• Пара уплотнительных резинок для втулки;
• Опорная втулка, выполненная из пластика;
• Набор прокладок;
• Пружина;
• Стопорные кольца;
• Опорный подшипник;
• Приводная шестерня;
• Кожух пыльника;
• Рейка;
• Комплект стяжек для пыльника.

Ремкомплект Теперь, когда комплект готов, инструменты имеются в наличии, а также есть достаточно свободного времени, можно приступать к работе.

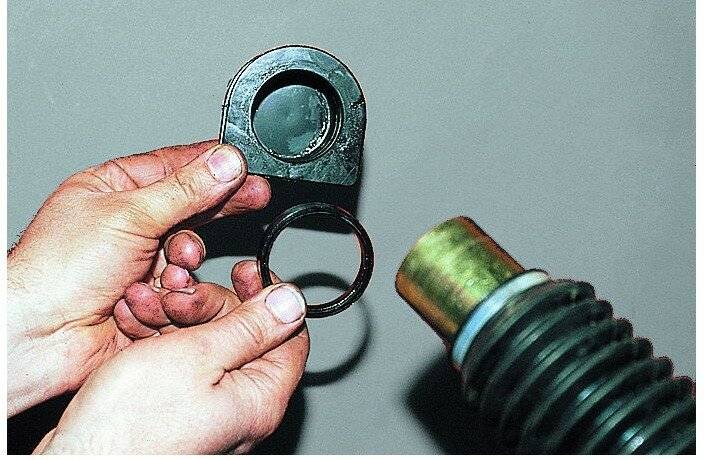

1. Первым делом снимите пыльник, торцевые колпачки и упоры. По мере разборки элементов, даже самых маленьких и незначительных на первый взгляд, обязательно оценивайте их текущее состояние. При необходимости все изношенные элементы будут меняться на новые, взятые из ремкомплекта.
2. С помощью восьмигранника открутите резьбовые пробки, что позволит извлечь пружины, стопорные кольца, а также упорные втулки.
3. Снимите подшипник, проверьте, не люфтит ли он. Ремкомплект включает в себя новый подшипник, потому при удовлетворительном состоянии старого компонент лучше сразу поменять. Не зря же вы брались за столь сложный процесс, чтобы все сделать на 50%.
4. Извлеките и осмотрите приводную шестерню. Далее вы сможете достать полностью саму рейку.
5. Обязательно выполните замену втулки опорного вала, не забыв про резинки. Они также присутствуют в комплекте.
6. Не торопитесь снимать резинки со втулки. Сперва вставьте элемент в картер, после чего ножницами или острым ножом можно срезать резинку.
7. Наиболее сложным этапом считается замена игольчатого подшипника. Чтобы его снять, потребуется специальный ключ. Но можно обойтись без него. В этом случае вооружитесь сверлом на 1,5 миллиметра и дрелью. Сверлом выполните отверстие таким образом, чтобы ослабить торец подшипника. Пробоем выбейте старый подшип из картера.
8. Перед установкой нового игольчатого подшипника не забудьте тщательно зачистить картер рулевой рейки от скопившегося мусора и стальной стружки после сверления.
9. Сделанное отверстие оставлять нельзя. Чтобы его устранить, можете перемешать металлические опилки с суперклеем. Такая смесь быстро затвердеет и даст отличный результат.
10. Обработайте смазкой буквально все, что только можно смазать в узле рулевой рейки. Специалисты советуют использовать Литол 24 или другие аналогичные по качеству консистентные смазки. Не лишним будет смазать ШРУСы.
11. Выполните сборку узла, следуя в обратной последовательности проведенного демонтажа.

Если нет ключа для снятия игольчатогоСамостоятельный ремонт рулевой рейки позволяет существенно сэкономить на замене, плюс получить огромный опыт в выполнении далеко не самых простых работ, связанных с вашим ВАЗ 2109. Но можете поступить проще, не рискуя, обратившись к проверенному автосервису.

Агрегат в тисках

Проверка состояния

Завершив ремонт, не стоит думать, что теперь рулевая рейка будет служить десятки тысяч километров и более не доставит вам хлопот. Как и за множеством других узлов, за состоянием рейки необходимо периодически следить.

На что обращать внимание

Ваши действия

Крепежные гайки и болты

Данные крепления по мере эксплуатации подвергаются вибрации после ремонта. Потому их рекомендуется проверять и подтягивать каждые 250-300 километров пробега

Проверять его можно немного реже, примерно каждые 500-1000 километров, в зависимости от условий эксплуатации вашего автомобиля. Из-за разного качества, одни пыльники способны прослужить достаточно долго, а другие попросят замены уже через 10 тысяч километров. Выбор за вами, какие детали использовать

За самой рейкой стоит следить постоянно

Прислушивайтесь к поведению рулевого механизма, обращайте внимание на указанные выше признаки неисправности. В рамках планового технического осмотра обязательно включайте в перечень мероприятий проверку рулевых реек. Назвать ремонт сложным нельзя, но он занимает достаточно много времени

Назвать ремонт сложным нельзя, но он занимает достаточно много времени

Плюс здесь крайне важно выполнять все операции максимально аккуратно и качественно. Иначе результат продлится не долго и вам вскоре вновь придется вмешиваться в конструкцию рулевого узла ВАЗ 2109

Зачем подтягивать рейку на ВАЗ-2114

Диагностика рулевой рейки и рулевого механизма

Перед тем как на ВАЗ-2114 подтянуть рулевую рейку, стоит рассмотреть предпосылки, которые подскажут, что пришло время заняться её ремонтом или подтяжкой.

В первую очередь — это люфт.

В принципе, АвтоВАЗ гарантирует достаточно длительное время эксплуатации рулевого механизма, а именно десять лет. Однако надо понимать, что речь идёт об идеальных условиях эксплуатации. Это предполагает ровные асфальтовые дороги, постоянное наличие качественной смазки в картере рейки и щадящий стиль вождения.

В обычных условиях эксплуатации этот срок практически недостижим

Неважные дороги, неважное качество запчастей и зачастую жёсткий режим эксплуатации автомобиля приводят к тому, что механизм даёт о себе знать гораздо раньше

Первые симптомы неисправности рулевого механизма на ВАЗ-2114

Первые симптомы неисправности рейки или необходимости подтяжки понятны:

1. Стук под капотом в районе моторного щитка, особенно при проезде неровностей.

На ВАЗ-2114 стук при проезде неровных участков дороги может возникнут из-за ослабшей гайки на болту, который сжимает хомут кардана

Последнее может рассматриваться, как вопиющий сигнал о неисправности и может привести к серьёзным неприятностям во время движения.

В этом случае, скорее всего, подтяжкой уже ситуацию не исправить, тем не менее делать выводы рано, можно попробовать её отрегулировать. Сделать это можно двумя способами — как на автомобиле, так и при снятой рейке.

Полная разборка рулевой рейки и замена ремкомплекта

Во втором случае регулировка производится уже после замены ремкомплекта и полного ремонта механизма. Мы же постараемся обойтись малой кровью и просто отрегулировать зазор в зацеплении шестерня-зубчатая рейка, тем самым ликвидировав люфты и стуки.

Самостоятельная замена рулевой рейки

На ВАЗ 2114 замена рулевой рейки не является сложной процедурой. Расположен данный механизм в нижней части автомобиля, ближе к моторному щиту. Условно рейка ВАЗ 2114 находится между передними колесами, с которыми соединена при помощи рулевых тяг и наконечников.

Для снятия рейки необходим набор ключей и инструментов (шестигранники, специальный съемник для выпрессовки рулевых тяг), а также проникающая жидкость типа WD-40. Дополнительно потребуется смазка для закладки в рейку перед установкой (типа ШРУС-4).

Как снять рулевой механизм

Если на ВАЗ 2114 рулевая рейка требует ремонта или замены, автомобиль необходимо сначала вывесить на подъемнике или загнать на яму.

Перед началом работ следует обработать все соединения и болты проникающей жидкостью, чтобы облегчить процесс откручивания.

В целом, демонтаж рейки осуществляется следующим образом:

Обратите внимание, откручивать гайки удобнее сбоку, в области телескопической стойки. Также проще вытащить рейку через вырез, где стоит стойка

При этом вынимать рейку нужно через правую сторону (пассажирскую).

Установка новой рейки

Рулевая рейка 2115, 2114 или 2113 может идти в сборе с рулевыми тягами и наконечниками, с тягами без наконечников или без тяг и наконечников.

Если наконечников нет, сняв старую рейку с наконечниками, необходимо их открутить При этом не забывайте посчитать количество витков, чтобы после сборки приблизительно выставить схождение и добраться до сервиса. Также не перепутайте левый и правый наконечник (они отличаются).
Далее новую рейку нужно смазать, вскрыв боковые заглушки. В рейку можно набить ЛИТОЛ, использовать ШРУС-4 и т.д. Затем старые наконечники прикручиваются на новую рейку (считаются витки, то есть, как они были ранее накручены на старой рейке). Затем на машину устанавливается новая рейка, сборка осуществляется в порядке, обратном снятию. С правой стороны наживляются крепления рейки. Также нужно попасть в шлицы рулевого карданчика

Чтобы это сделать, в хомут можно забить отвертку или зубило, разжимая его.
После точной установки по шлицам, следует затянуть все гайки фиксации рейки, также закрепить рулевые наконечники;
Обратите внимание, на рейке имеется проточка, куда входит стопорный болт;

После сборки завершающим этапом будет поездка на сервис, чтобы сделать развал-схождение. Данную процедуру необходимо выполнить обязательно!

Способы регулировки

Рулевая реечка может быть отрегулирована двумя способами.

Способ регулировки	Особенности
Демонтируя устройство	Если рейка снимается и регулируется, речь чаще всего идет о ремонте или замене узла на новый. Проводить подобную настройку рекомендуют только в этих ситуациях
Без демонтажа узла	Такой способ регулировки актуален в том случае, если необходимо подтянуть слегка рейку, убрать люфт, избавиться от стуков. Здесь вполне возможно обойтись без демонтажных работ, то есть настроить механизм непосредственно на автомобиле

Неисправности

Есть несколько характерных неисправностей рулевой реечки, с которыми сталкиваются владельцы ВАЗ 2109. В некоторых ситуациях можно обойтись простой регулировкой, а в других потребуется более детальное вмешательство в конструкцию узла и его компоненты.

Статья в тему: Датчик детонации ВАЗ 2114: назначение, принцип работы, простая проверка и быстрая замена

Поломки рулевой рейки бывают следующие:

• Ослабли крепления рулевой рейки;
• Износилась сама рейка или ее шестерни;
• Зацепление пары не отрегулировано должным образом;
• Произошел износ втулок в месте соединения рейки с рулевыми тягами.

Далеко не всегда настройка рейки позволяет устранить ее неправильную работу. Это возникает из-за того, что внутри образуется внушительная выработка компонентов. Определить это можно только путем демонтажа. Потому если регулировка не принесла ожидаемого эффекта, придется снимать рейку с машины и проверять, что с ней не так.

Регулировка

Итак, ситуация складывается таким образом, что подтяжка рулевой рейки все же может дать положительный результат. Потому требуется узнать, как подтянуть узел и что для этого потребуется.

Отрегулировать рейку можно через днище автомобиля, сняв защиту двигателя, либо через верх. Во втором случае работу придется выполнять на ощупь. Так что решайте сами, как вам будет удобнее.

1. Чтобы отрегулировать рулевую рейку, вам необходимо будет подтянуть регулировочный винт. Отыскать его вы сможете в рулевом механизме. Если быть конкретнее, то в торцевой крышке.
2. Оптимально иметь в распоряжении эстакаду или яму в гараже. Если же подобных условий нет, можно обойтись поднятием машины с помощью домкрата. Только в этой ситуации потребуется обязательно дополнительно зафиксировать автомобиль, дабы избежать его соскальзывания с домкрата и вероятных последствий.
3. Прежде чем поднимать кузов с помощью домкрата, обязательно выставите прямо передние колеса.
4. Замерить люфт можно с помощью люфтметра. Причем они бывают старинные или же электронные. Последние более актуальны и удобны в использовании, но некоторым выбирать не приходится. Что найдете, тем и будете пользоваться.
5. Согласно действующим нормам и стандартам, для ВАЗ 2109 люфт рулевого колеса не должен превышать 10 градусов.
6. Найдите регулировочный винт и начинайте постепенно его подтягивать. Операция проводится медленно. Периодически проверяйте ход руля, наличие люфта или стука в рулевой колонке.
7. Для регулировки используйте специальный ключ. Он доступен в любом магазине автозапчастей.
8. Ключ вставляется в регулировочный винт и проворачивается против движения часовой стрелки. Прокрутив немного, проверьте результат.
9. Процедура может затянуться. Все равно не торопитесь.
10. Когда почувствовали, что регулировка дошла до нужного уровня, выполните пробный заезд на своем автомобиле, почувствуйте, как двигается руль, исчез ли стук, люфт, насколько туго вращается рулевое колесо.
11. Если руль стал слишком тугим, придется немного ослабить натяжение регулировочного винта.

Специальный ключик

При отсутствии положительного результата после проведенной регулировки, вам придется устранять люфт и стук методом демонтажа, ремонта или полной замены узла. Тут уж решайте сами.

Полагаться исключительно на корректировку рейки как лекарство от всех ее болезней не стоит. Но и торопиться с выводами о необходимости замены рейки также не стоит. Попробуйте отрегулировать, а там уже действуйте по ситуации.

VESKO-TRANS.RU

АвтоНовости / Обзоры / Тесты

Подтянуть Рулевую Рейку Ваз 2109

Мы правильно тянем рейку управления на ВАЗ-2114 своими руками: советы и сам процесс

Никто не оспаривает тот факт, что рабочий руль в любом автомобиле гарантирует не только безопасность водителя и пассажиров, но и бесперебойную работу в принципе. Независимо от типа привода, будь то червячная передача, коробка передач со стойкой или без усилителя, все они требуют многократного технического обслуживания. ВАЗ-2114 и все самарские генераторы второго поколения получили достаточно надежный и привычный механизм управления ремонтом и настройкой. У него нет гидроусилителя, поэтому его легче обслуживать и регулировать.

Зачем тянуть рельс на ВАЗ-2114

Диагностика управления рельсом и механизмами управления

Перед тем, как подтянуть шину управления на ВАЗ-2114, вы должны рассмотреть предварительные условия, которые сообщат вам, когда пора начинать ремонт или подъем.

Во-первых, это бесплатная игра.

В основном, АвтоВАЗ гарантирует достаточно долгий срок эксплуатации рулевого механизма, а именно десять лет. Однако вы должны понимать, что это идеальные условия работы. Это предполагает ровную асфальтированную дорогу, постоянное наличие высококачественной смазки в поддоне багажника и мягкий стиль вождения.

При нормальных условиях эксплуатации этот период практически недостижим

Неважно, дороги, качество запчастей и часто суровый режим автомобиля приводят к тому, что механизм дает о себе знать гораздо раньше

Первые симптомы неисправности рулевого механизма на ВАЗ-2114

Первые симптомы неисправности рельса или необходимости подтягивания очевидны:

Как затянуть рулевую рейку ВАЗ 2115,2114,2113,2199,2109,2108

Я перезагрузился. Я сожалею, что видео не показывало, куда вставить.

Как затянуть рулевую рейку на ВАЗе. Нюансы

к затянуть рулевую рейку ВАЗ

2110 понадобится специальный ключ октаэдра «в 17», на более современный.

1. Стук в капоте в области щитка двигателя, особенно при неравномерном движении.

На ВАЗ-2114 стук при движении по неровным участкам дороги может произойти из-за ослабленной гайки на болте, который сжимает карданный зажим

Последнее может рассматриваться как кричащая неисправность и может вызвать серьезные проблемы с дорожным движением.

В В этом случае, Скорее всего, ситуация не может быть исправлена ​​лифтом, но чтобы сделать выводы раньше, вы можете попытаться исправить это. Есть два способа сделать это. как на машине, так и со снятой рейкой.

Полная разборка рулевой рейки и замена ремкомплекта

Во втором случае регулировка производится после замены ремонтного комплекта и полного ремонта механизма. Мы постараемся преодолеть немного крови и просто отрегулировать разрыв при включении стойки, таким образом устраняя люфт и стук.

Дергаем рейку ВАЗ-2114 своими руками

Чаще всего все Поднятие стойки. это только выбор игры для помолвки и настройка игры шлем. Если износ деталей механизма (втулок, самой коробки передач, зубчатых колес, сальников и пильных дисков) имеет решающее значение, не следует избегать ремонта и установки комплекта. Однако самый простой способ проверить это. натянуть рельс непосредственно на вагон.

Для регулировки стойки вам понадобится специальный ключ, который вставляется в регулировочную гайку в корпусе рулевого механизма. Вы можете сделать этот ключ самостоятельно, но он продается в любом магазине, стоит копейки и никогда не помешает иметь его в наборе инструментов. Кроме того, это значительно облегчит работу не только при регулировке, но и при снятии рельса при необходимости.

Рельс ВАЗ-2114 регулируется следующим образом:

1. Рекомендуется устанавливать машину либо на эстакаде, либо на элеваторе. Вы можете отрегулировать направляющую из-под капота, но она почти не сработает.

Установите автомобиль на лифтах или путепроводах

Проверка руля и завязывание тяги

Затяните регулировочную гайку с помощью специального ключа

Видео о регулировке рулевой рейки

Выбирая люфт, мы не скрываем инструмент, а проводим тест-драйв, в ходе которого оцениваем работу рулевого механизма. Если рулевое колесо свободно вращается, но его нет, регулировку можно считать завершенной. Если рулевое колесо слишком тугое, лучше ослабить регулировочную гайку, повернув ее на несколько градусов против часовой стрелки.

Рулевая рейка требует не меньшего ухода, чем рулевые наконечники

Инструменты и порядок действий

Подтягивание рулевой рейки необходимо производить следующими инструментами:

• накидной (торцевой) ключ на 10 или головка с трещоткой;
• головка ключа на 13 с удлинителем и воротком;
• универсальный ключ, который сможет завернуть все конструкции с необходимым усилием.

Чтобы достать до этого элемента механизма автомобиля, нужно снять аккумулятор и убрать его элементы крепления. Последовательность подтяжки рулевой рейки выглядит следующим образом:

• демонтаж аккумулятора. С источника питания автомобиля отбрасываются питающие провода, после чего откручиваются болты или винты крепления прибора и аккумулятор снимается с места установки;
• снятие конструкций крепления аккумулятора. Площадка или кронштейны, на которых ранее держалась батарея, тоже откручиваются и снимаются;
• изъятие заглушки на гайке рулевой рейки. На ощупь несложно найти искомую гайку, которая может быть накрыта резиновой заглушкой. После снятия заглушки стоит приступать к подтягиванию гайки.

Подтяжка рулевого механизма в модели ВАЗ-2110 производится против часовой стрелки в следующей последовательности:

гайка затягивается против часовой стрелки до упора, после чего ослабляется на пару делений – на 24 градуса, что обеспечивает минимальный люфт (0,12 мм) между гайкой и рейкой;
производится проверка люфта – между рейкой и гайкой не должно быть заеданий и постукиваний;
после этого резьба картера кернится или обминается (стоит обратить внимание, что гайку повреждать не стоит), а место фиксации помечается краской, чтобы засечь, в каком положении гайка должна находиться по отношению к картеру.

Правильная регулировка рулевой колонки поможет избавиться от посторонних стуков, а руль после каждого поворота должен самостоятельно становиться в первоначальное состояние

Стоит обратить внимание, что излишнее закручивание гайки рулевой рейки может привести к закусыванию руля в крайних его положениях и необходимости применения некоторых усилий, чтобы продолжить полноценное управление автомобилем

Признаки поломки

Изучив признаки появления неисправностей в конструкции рулевой рейки, вы сможете своевременно определить поломку и предпринять соответствующие действия по ее устранению.

Представленные ниже признаки неисправности могут указывать не только на поврежденную рейку, но также и на проблемы с рулевой колонкой, шаровыми опорами или тягами. Потому будьте внимательны.

Признак неисправности	Особенности
Увеличивается свободный ход руля	Это говорит о том, что износился зубчатый сектор из-за попавшей в него грязи, пыли. Либо увеличился зазор между упорами рейки и самой рейкой. Потому зацепление рейки с шестерней уменьшается. Плюс подобный признак может указывать на износ сайлентблоков тяг или слабое крепление опор в поворотном кулаке
Шумит или стучит около рулевого узла	Вероятнее всего, образовался зазор между рейкой и упором, либо износились пластиковые втулки. Стук — это также признак износа тяговых сайлентблоков, шаровых опор или ослабления фиксации вала шестерни к валу колонки
Туго вращается руль	Тут можно говорить о вероятном повреждении втулки рулевой рейки, нарушении целостности подшипника вала шестерни. Но исключать поломку шаровой опоры, либо подшипников стойки также не стоит.

Определив наличие признаков неисправностей, важно понять, что же именно стало причиной их появления. Схема узла

Схема узла

https://youtube.com/watch?v=ksqwt6kwo9Y

Подготовка к ремонту

Поскольку речь идет о вмешательстве в рулевую систему, подвеску, подготовке должно быть уделено особое внимание

1. Если у вас будет подъемник или смотровая яма, выполнить операции вам удастся намного быстрее и проще, что самое главное.
2. Обязательно обзаведитесь набором головок и накидных ключей. Без них работать крайне проблематично. Помимо ключей, вам потребуются кусачки, плоскогубцы, молоток, плоская отвертка и съемник для рулевых наконечников.
3. Чтобы снять все крепежи, затянутые достаточно давно, точно не помешает баллончик с WD40. Он снимает окисления с гаек, удаляет ржавчину. Помимо всемогущего средства WD40, купите графитную смазку или солидол. Обработав ими крепежные элементы, вам удастся намного проще снять их в будущем.
4. Наличие ветоши, щетки по металлу, свежего бензина или растворителя только приветствуется.
5. Попросите своего товарища помочь в работе. В четыре руки поменять рулевые намного проще.

Непременно снимите минусовую клемму с аккумуляторной батареи, дабы обесточить автомобиль. Короткие замыкание и перегорание проводки нам не нужно.

Ремкомплект

Вывешиваем ось

Чтобы безопасно и самостоятельно поменять рулевую рейку в условиях вашего собственного гаража, крайне необходимо грамотно и надежно вывесить переднюю ось автомобиля.

Порой этому вопросу не уделяют должного внимания, в результате чего автомобиль падает, это приводит в лучшем случае к повреждению элементов машины, а в худшем — к травмам самого ремонтирующего.

Дабы все сделать в соответствии с нормами безопасности, вам необходимо:

• Установить свой ВАЗ 2109 на ровную площадку. Обычно пол в гаражах достаточно ровный;
• Под задние колеса установите противокаты, башмаки, бруски или другие подобные средства. Каждое колесо заблокируйте спереди и сзади;
• Вытяните до упора ручной тормоз, чтобы застопорить колеса. Только прежде убедитесь, что ручник работает;
• Руль установите в нейтральном положении;
• Немного ослабьте затяжение крепежей на колесах;
• Переднюю часть автомобиля нужно поднять. Тут лучше использовать сразу два надежных домкрата;
• Около домкратов дополнительно поставьте металлические упоры, которые регулируются. Если специальных приспособлений нет, подойдет обычная колодка из дерева, доски или какой-то пень. Главное, чтобы при контактах с корпусом, когда вы его будете дергать, толкать, автомобиль не опрокинулся;
• Снимите полностью передние колеса и приступайте к замене рулевых реек.

Оптимальные условия для работы

Демонтаж

Прежде чем поставить новую рулевую рейку, необходимо избавиться от старой. Для этого:

1. Доберитесь до места крепления рейки в подкапотном пространстве. Для этого вам вероятно придется снять сигнализацию и адсорбер газов, заодно демонтировав шланги.
2. Отсоедините рейку от вала рулевой колонки. Перед этим снимается пластиковый кожух, закрывающий путь к шлицевым соединениям. Вал рейки освобождается путем откручивания одного болта.
3. Далее снимаем рулевые наконечники с рычагов. Тут спешка вам может существенно повредить. Постепенно обработайте щеткой по металлу резьбовые соединения, палец наконечника и крепежную гайку. Затем нанесите на эти участки WD40. Дайте средству немного времени, чтобы вступить в реакцию. Затем можно плоскогубцами и отверткой извлечь шплинт из соединения. Как только растворитель подействует, гайки должны откручиваться без особых усилий.
4. Если наконечник находится в нормальном состоянии, снимать с рычага стойки данный элемент рекомендуется съемником. Более варварский метод может привести к повреждению, потому придется менять и наконечники.
5. Крепежи рейки открутите с помощью ключей. Их лучше заранее также обработать ВД40.
6. Открутив гайки, подденьте рулевую рейку плоской отверткой, снимите ее со шпилек.
7. Позовите напарника, чтобы совместными усилиями извлечь элемент через проем в колесной арке.

Какую рулевую рейку ставить на ВАЗ 2109, когда производить замену?

Оригинальный номер рулевой рейки 21080-3400012-10, средняя цена 3462 руб.

• Trialli CR 108 — 2451 руб.
• Pilenga SR-P 1141 — 2436 руб.
• BM SR 2108 — 2887 руб.

Периодичность замены — проверка на каждом плановом ТО. Средний срок эксплуатации — свыше 100 тыс.км.

Прежде всего приподнимаем переднюю часть автомобиля, чтобы достичь полного вывеса обоих передних колес. Под задние колеса следует подложить противоскатные бруски.

Снимаем передние колеса. Заодно проверяем состояние пыльников на рулевых пальцах.

Теперь необходимо получить доступ к креплению рулевой рейки. Необходимо отсоединить адсорбер газов, а также сирену сигнализации, если она имеется и установлена именно в этом месте. Снимаем с адсорбера клему с проводами, и насколько позволяют шланги, отводим их в сторону.

После снятия этих узлов, доступ к креплению рулевой рейки свободен.

В случае установки б/у-шной рулевой рейки, стоит обратить внимание на состояние пыльника чехла и сайлентблоков рулевых тяг. Теперь выставляем руль в нейтральное положение (когда колеса смотрят прямо). При помощи накидного ключа, либо головкой к карданным шарниром выкручиваем болт из шлицевого соединения, который находится около педального узла

При помощи накидного ключа, либо головкой к карданным шарниром выкручиваем болт из шлицевого соединения, который находится около педального узла

Теперь выставляем руль в нейтральное положение (когда колеса смотрят прямо). При помощи накидного ключа, либо головкой к карданным шарниром выкручиваем болт из шлицевого соединения, который находится около педального узла.

Очищаем от грязи узел крепления рулевой тяги к стойкам подвески автомобиля.

После того, как узлы креплений очищены, используя пассатижи вытаскиваем стопорный шплинт из соединения.

Откручиваем гайку рулевого наконечника.

Далее устанавливаем съемник.

Затягивая гайку съемника и аккуратно постукивая снизу по съемнику молотком до тех пор, пока пальца рулевого наконечника не выйдут из конусного соединения.

Теперь, вернувшись под капот, необходимо открутить гайки на рулевой рейке.

При помощи отвертки сдергиваем рулевую рейку с креплений.

Вытаскиваем ее через окно в нише колеса.

Приступаем к установке рулевой рейки. Для того, чтобы поймать необходимое среднее положение рулевой рейки, необходимо сначала установить рулевые пальцы в стойках, после чего в салоне устанавливаем вал на шлицы. Рулевой вал в салоне имеет свободных ход, благодаря чему можно легко установить его в необходимом положении. Будьте внимательны, в рулевой рейке есть выточка под болт хомута, и необходимо установить ее так, чтобы хомут оказался напротив выточки, это позволит без лишних усилий установить болт назад.

Теперь выполняем сборку всего рулевого узла в обратно последовательности.

вибрация и удары на рулевом колесе на автомобилях ваз 2108, ваз 2109, ваз 21099

Причиной стуков снизу могут быть неисправности не только подвески, но и рулевого управления автомобиля ваз 2108, ваз 2109, ваз 21099.

ПОЛЕЗНЫЙ СОВЕТ Состояние рулевого управления в значительной степени влияет не только на удобство управления автомобилем ваз 2108, ваз 2109, ваз 21099, но и на безопасность движения.

Причиной стуков и вибраций на рулевом колесе могут быть плохое состояние шаровых шарниров рулевых тяг и рулевого механизма, колес автомобиля. Для проверки рулевого управления поставьте автомобиль ваз 2108, ваз 2109, ваз 21099 на горизонтальной площадке, откройте капот и проделайте следующие операции.

1. Поверните на автомобиле колеса вправо до упора. В этом положении становится доступным шаровой шарнир рулевой тяги левого колеса, который можно увидеть из-под левого крыла автомобиля. Проверьте целость резинового защитного чехла шарнира рулевой тяги.

2. Попросите помощника покачать из стороны в сторону рулевое колесо и наблюдайте за соединением шарового шарнира и рычага телескопической стойки подвески. В шаровом шарнире не должно быть видимого зазора (люфта). Аналогично проверьте состояние шарнира правого колеса. Наконечник рулевой тяги с поврежденным чехлом шарнира или повышенным зазором в шарнире обязательно замените новым.

ПОЛЕЗНЫЙ СОВЕТ При замене наконечников рулевых тяг возможно нарушение углов установки колес.

3. На щите передка, отделяющем подкапотное пространство от салона, установлен реечный рулевой механизм. Попросите помощника резко покачать на автомобиле ваз 2108, ваз 2109, ваз 21099 рулевое колесо влево-вправо и наблюдайте за рулевым механизмом. Если корпус рулевого механизма перемещается из стороны в сторону, необходимо подтянуть крепление рулевого механизма к кузову автомобиля. ПРЕДУПРЕЖДЕНИЕ Не прикладывайте чрезмерных усилий при затяжке гаек крепления картера рулевого механизма — это может привести к обрыву шпилек, которые трудно будет заменить. Момент затяжки гаек крепления картера рулевого механизма 15-19Нм.

Обратите внимание, нет ли зазоров в местах соединения рулевых тяг с рейкой рулевого механизма. Если затяжкой болтов крепления рулевых тяг зазоры не устранить, то резинометаллические шарниры внутренних наконечников рулевых тяг подлежат замене. Внимательно осмотрите на автомобиле ваз 2108, ваз 2109, ваз 21099 шины передних колес

Сильные удары от дорожной поверхности, особенно при попадании в выбоины, могут вызвать расслоение нитей корда в каркасе шины и появление выпуклости («грыжи») или перекос шины

Внимательно осмотрите на автомобиле ваз 2108, ваз 2109, ваз 21099 шины передних колес. Сильные удары от дорожной поверхности, особенно при попадании в выбоины, могут вызвать расслоение нитей корда в каркасе шины и появление выпуклости («грыжи») или перекос шины.

ПОЛЕЗНЫЕ СОВЕТЫ Возможной причиной вибрации и ударов на рулевом колесе при движении автомобиля ваз 2108, ваз 2109, ваз 21099 со скоростью выше 70-80 км/ч может быть дисбаланс передних колес. Обратитесь на автосервис или пункт шиномонтажа для проверки балансировки передних колес. Если удары и вибрация на рулевом колесе появляются в момент нажатия на педаль тормоза, необходима замена тормозных колодок, ремонт или замена передних тормозных дисков (см. разд. 8 «Тормозная система»).

возможные неисправности рулевого управления на автомобилях ваз 2108, ваз 2109, ваз 21099, причины неисправностей, и способы устранения неисправностей.

осмотр и проверка рулевого управления на автомобиле ваз 2108, ваз 2109, ваз 21099

рулевой механизм автомобиля ваз 2108, ваз 2109, ваз 21099 — снятие и установка

Ремонт рулевой рейки в автомобиле ВАЗ 2109

Если износ рабочей части рулевой рейки небольшой, то её можно немного подтянуть без полной разборки, увеличив её эксплуатационный срок еще на несколько десятков тысяч километров.

Гайка размером 17 мм, которую необходимо подтянуть, крепит рулевой вал к рейке, для подтягивания гайки нужно использовать специальный ключ соответственного размера. Процесс регулировки рейки выглядит следующим образом:

1. Установите автомобиль над смотровой ямой или на эстакаде для удобного доступа к рулевому механизму;
2. Снять защиту картера;
3. Очистите рейку от грязи;
4. Найти гайку, отвечающую за регулировку механизма;
5. Подтянуть гайку;
6. Проверить силу сопротивления с помощью поворота рулевого колеса и при необходимости подтянуть гайку сильнее;
7. Настроить оптимальное усилие на рулевом колесе.

Подтягивание без полной разборки позволит устранить постукивания и убрать небольшой люфт. При сильно изношенных деталях рулевой рейки потребуется произвести полную разборку и купить полный ремкомплект для замены изношенных деталей этого узла.

Если подобные процедуры не повлияли на негативный эффект постукивания рулевой рейки, придется продвинуться дальше и проверить рулевые наконечники и тяги. Часто стук возникает именно в этих частях механизма.

Причиной стука могут быть также наконечники и рулевая тяга. В этом случае нужно будет затянуть полностью крепления тяг и наконечников для исключения люфта.

Затягивание наконечников должно проводиться с учетом следующих особенностей:

• Крепкой фиксации всего механизма, для предотвращения смещения развал-схождения;
• При затягивании до упора нельзя перетягивать;
• После болтов наконечников провести проверку развала-схождения;
• Если стук остался, значит проблема во внутренней части рейки, или в рулевых тягах.

Также следует каждые 500 — 1000 км проверять состояние пыльников рулевой рейки, с учетом условий эксплуатации авто. Замену пыльника на российском автомобиле приходится производить чаще чем на иномарках.

Видео: ремонт рулевой рейки ВАЗ 2108, 2109, 2113, 2114, 2115

Если подтягивание рулевой рейки и замену пыльников а также резиновых деталей можно произвести самостоятельно, то ремонт крепления рулевых тяг в большинстве случаев вызывает затруднения у автовладельцев. Трудоемкий демонтаж и необходимость использования специального оборудования заставляют владельцев российского легкового автомобиля этой марки обращаться в автосервис к опытным специалистам. Провести безошибочно диагностику, разборку и сборку узла лучше в специализированной мастерской с помощью квалифицированного персонала. Полная замена изношенных элементов рулевой рейки может быть проведена только в оборудованном гараже опытным водителем с наличием большой практики в ремонте отечественных авто.

1. 5
2. 4
3. 3
4. 2
5. 1

(0 голосов, среднее: 0 из 5)

Главная →

Своими руками →

Достоинства и недостатки сборки своими руками

На первый взгляд, ничего сложного в подобных работах нет:

Вы сможете сэкономить финансовые средства, приобретя только ремонтный комплект и смазку, стоимость которых вполне приемлема. А на сервисе придется платить за услуги мастера. А если еще и исполнитель будет не совсем честный, то детали могут быть установлены не совсем новые, что быстро вызовет необходимость второго ремонта. Но имеются и недостатки, способные повлиять на работу машины сразу или после непродолжительного эксплуатационного периода. Чтобы не допускать ошибок в работе, следует внимательно просмотреть видеоролик о том, как правильно ремонтировать рулевую рейку.
