Диагностика и ремонт рулевого управления
Ремонтные работы следует начинать лишь после исчерпывающей диагностики рулевой системы и всех ее компонентов. «Обследование» механизма позволяет установить то, в каком из его узлов произошла поломка. Именно эту часть системы и следует ремонтировать. Стандартный технологический процесс ремонта рулевого управления предусматривает выполнение определённых действий, направленных на устранение причин неисправности рулевых тяг, рулевых реек, рулевой колонки или рулевых наконечников.
Признаками неисправности тяг системы считают такие явления:
- быстрый износ протектора покрышки (нужно менять шкворни, шарниры, втулки);
- виляние передних колес транспортного средства (установка новых шарниров);
- формирование зазоров в соединениях (конических) рулевых тяг (проблему решает подтяжка гаек).
Полностью рулевые тяги меняются крайне редко.

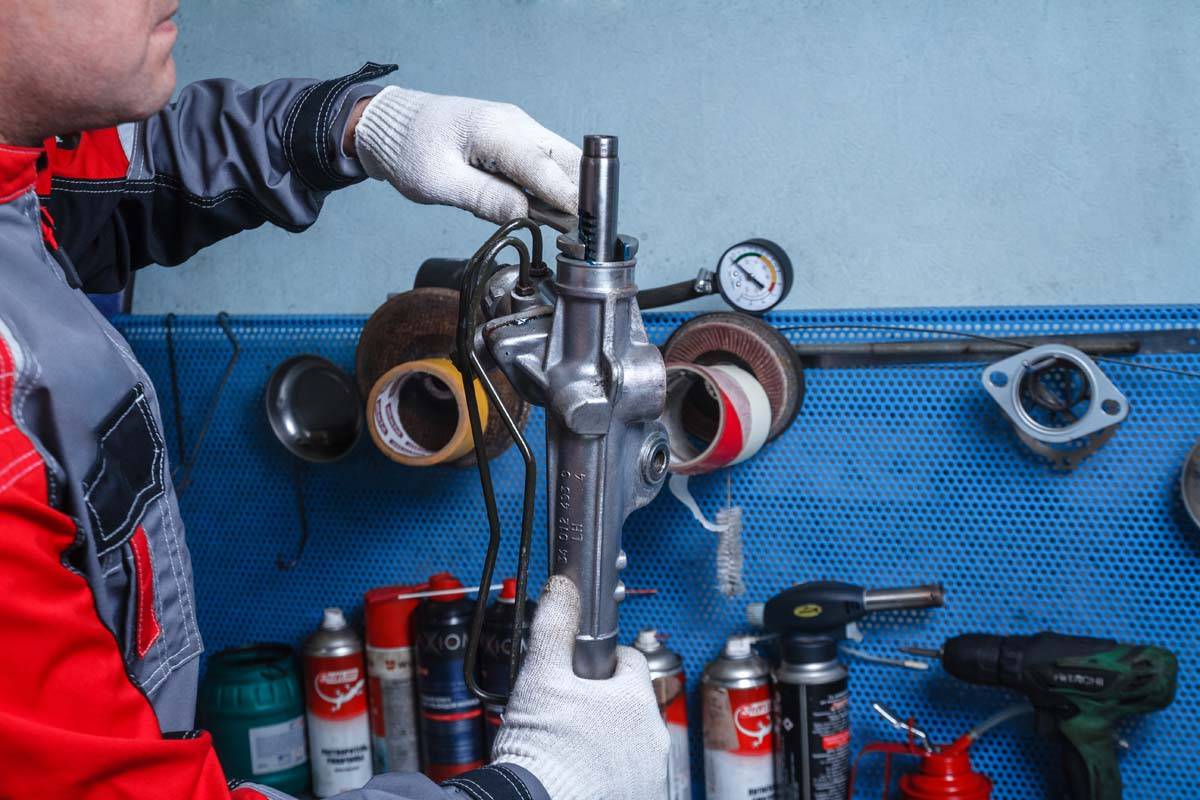

Диагностика рулевой рейки предполагает разбор данного узла и осмотр его уплотнительных колец, сальников и валов. Их неисправности видны сразу, вышедшие из строя элементы меняют, на этом непосредственно ремонт рейки считается оконченным. Но после него обязательно необходимо провести испытания рулевой рейки на стенде, чтобы убедиться в ее полной готовности к эксплуатации. А затем еще и отрегулировать ее с помощью компьютерного стенда.

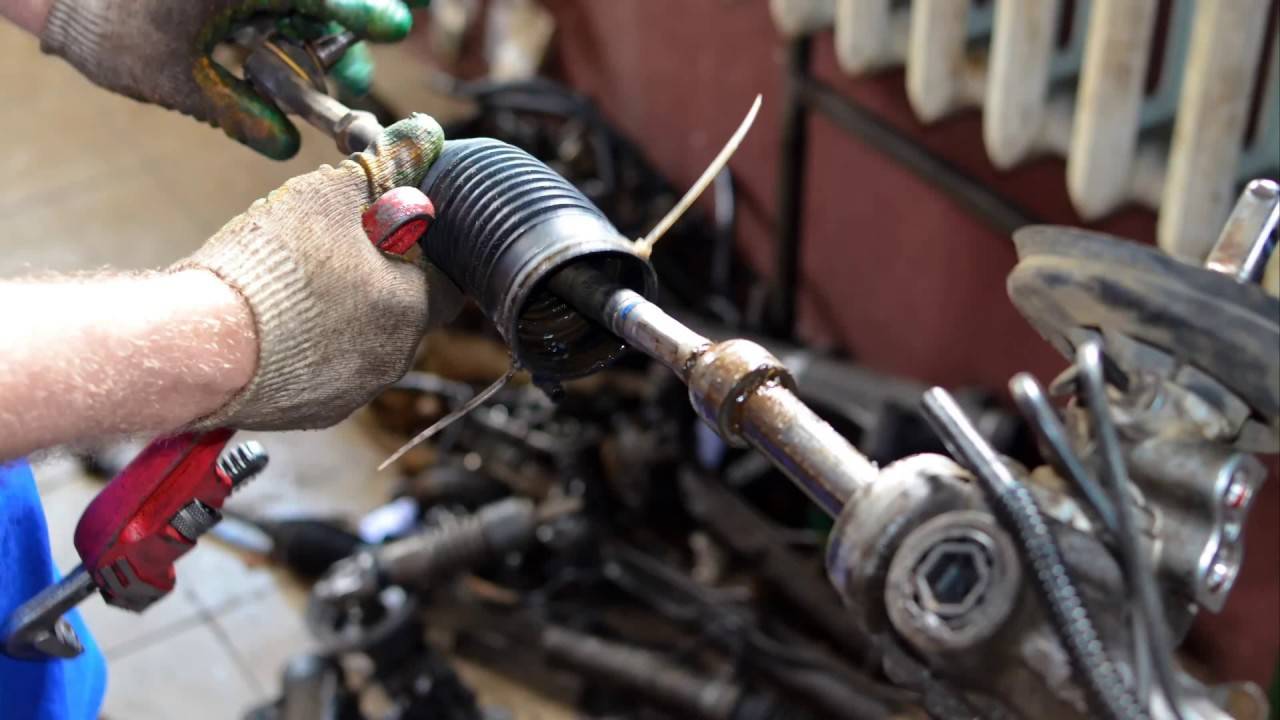

Ремонт деталей рулевого механизма
Износ червяка и ролика в известных пределах компенсируется соответствующей регулировкой. При большом износе эти детали заменяют одновременно.
Изношенные опорные шейки вала сошки восстанавливают хромированием до номинального размера или шлифуют под ремонтный размер бронзовых втулок, устанавливаемых в картере. Смятую или сорванную резьбу на конце вала сошки полностью удаляют резцом, затем наплавляют сваркой металл (наплавку ведут отводя тепло от зоны сварки), протачивают под требуемый размер и нарезают новую резьбу.
Смятые и забитые шлицы на конце вала сошки исправляют трехгранным напильником. Резьбовые отверстия картера, имеющие повреждения, заваривают и просверливают, а затем в них нарезают новую резьбу.
Изношенные места посадки подшипников в картере рулевого механизма растачивают и запрессовывают в них стальные кольца под размер подшипников.
Конструкция и принцип действия рулевой системы
Назначение рулевой системы – управление поворотом колес, именно от нее зависит направление движения ТС. Основные ее элементы:
- привод (система тяг, соединенных шарнирами);
- рулевой механизм (механический редуктор);
- дополнительный усилитель (используется в грузовиках и ряде новых моделей легковых автомобилей).
Рулевое управление автомобиля – сложная многокомпонентная система
Рулевой механизм преобразует вращательные движения, которые совершает водитель, в поступательные движения привода, передающего энергию этих движений колесам. При этом водителю не нужно особо напрягаться, вращая руль, поскольку его легкое воздействие многократно усиливается системой. Исправная система рулевого управления позволяет точно контролировать направление движения и при необходимости быстро его менять, а вот ее неисправности чреваты утратой контроля.

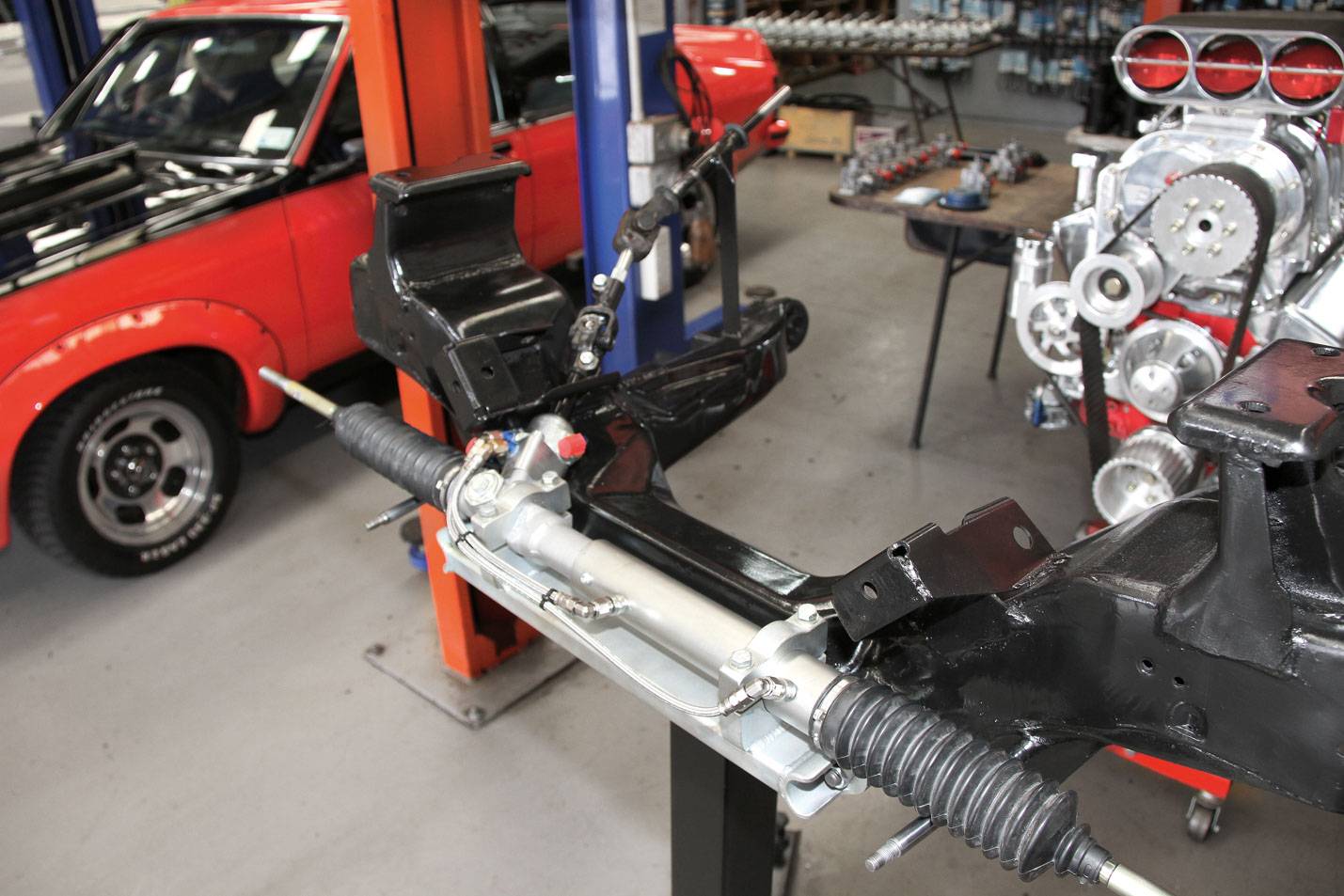

В современных моделях автомобилей в основном используется система рулевого управления реечного типа. Рулевое колесо через вал колонки соединяется с неподвижной шестерней, а та – с подвижной зубчатой рейкой, которая является элементом тяги (рулевой трапеции). Реечная система проще и надежнее, поскольку в ней меньше промежуточных звеньев, реже используется червячная передача.
Дополнительный усилитель делает конструкцию системы более сложной и совершенной. Он гасит толчки и вибрации, повышая комфортность поездки, и облегчает управление, помогая водителю выбрать оптимальное положение руля. Усилители рулевого управления бывают электромеханическими и гидравлическими (ГУР). Последний вариант, состоящий из насоса, бачка, исполнительного механизма и контрольного клапана, более прихотлив в обслуживании, но именно он устанавливается на большинстве моделей.
Для автомобилей KIA Stinger, KIA Quoris и KIA K900, проданных после 30.11.2018:
Техническая консультация по телефону
Информационная поддержка
Техническая помощь на месте поломки:
- замена колеса
- подвоз топлива
- запуск двигателя
- разблокировка дверей
- осуществление мелкого ремонта на месте поломки
Эвакуация в официальный дилерский центр KIA
Эвакуация автомобиля до ближайшего официального дилерского центра KIA в случае ДТП
Услуга «Трезвый водитель» — 3 раза за 3 года
Альтернативный транспорт, если устранение неисправности невозможно провести в день обращения
и расстояние до места нахождения/проживания Клиента более 200 км
Ответственное хранение автомобиля, если поломка произошла ночью, в праздничный или выходной день,
и у дилера нет возможности принять автомобиль
Сидеть за рулем также необходимо правильно
Неудобное положение водителя за рулем автомобиля может свести на нет все полученные им теоретические знания о том, как правильно крутить руль, поскольку сделать это окажется затруднительно чисто физически. Правильно расположиться в кресле автомобиля поможет ряд простых советов.
- Сидя в кресле, в момент нажатия педалей, ноги должны практически полностью выпрямляться.
- При том, что спина должна быть прямой и плотно прилегать к спинке кресла, руки, расположенные на рулевом колесе должны быть слегка согнуты в локтевых суставах.
- Правильно отрегулированная высота водительского сиденья позволит прикладывать минимальные усилия при нажатии педалей, а также при управлении коробкой передач. Правильный (небольшой) наклон спинки позволит поддерживать мышцы спины в достаточно расслабленном, комфортном состоянии. Чрезмерный наклон, при повышении комфорта для спины, приведет к чрезмерному напряжению мышц шеи и плечевого пояса, что сделает вождение автомобилем достаточно утомительным.
- Огромное значение имеет правильная регулировка зеркал заднего вида. При их правильной установке, водителю не придется менять положение тела для мониторинга ситуации вокруг автомобиля.
Это основные моменты для обеспечения комфортного и, естественно, правильного положения водителя за рулем. Конечно, имеет значение и подголовник (прежде всего для безопасности при сильном ударе сзади), и индивидуально настроенный ремень безопасности, использование которого является крайне желательным.
К процессу обучения вождению необходимо подходить с максимальной ответственностью, поскольку в большинстве случаев, только правильная, адекватная реакция и опыт, помогают избежать возникновения аварийных ситуаций, влекущих за собой материальный ущерб или телесные повреждения. Не следует пренебрегать советами более опытных водителей, особенно в начале собственной «карьеры» автомобилиста, поскольку безаварийное вождение, во многом является результатом именно опыта, а его получение невозможно без обучения.
Теперь, когда освоены основные упражнения учебного вождения и управление автомобилем уже не кажется чем-то совсем недоступным, настало время поговорить о движении задним ходом.
Как вы думаете, а для чего вообще нужен задний ход в автомобиле? Обычно на этот вопрос мне отвечают, что для того, чтобы развернуться или выехать откуда-либо.
А если машина движется по прямой, как стрела, по автомагистрали, уже целый час и впереди еще несколько часов такой же езды, водителю в этот момент нужен навык движения задним ходом? Большинство отвечают на этот вопрос, что нет, не нужен. На самом деле очень даже нужен
Во-первых, сам принцип движения передним ходом позволяет сосредотачивать своё внимание на том, что происходит, последовательно. То есть сначала человек собрался с мыслями и с Божьей помощью стартовал, потом посмотрел — а туда ли я еду, при этом забыв уже о педалях; затем выясняется, что дорога пошла вправо, а значит нужно крутить руль — всё внимание сосредотачивается на руле и т
д. и т. п.
Диагностика двигателя автосканером
Диагностика сканером включает в себя последовательную проверку большинства систем управления, таких как: блок управления двигателем, автоматической трансмиссией, тормозной системой – ABS/ESP, подушками безопасности, круиз-контролем, климат-контролем, иммобилайзером, щитком приборов, системой парковки, пневмоподвеской, системой навигации и других систем.
Диагностика каждой системы разделяется на различные этапы: при диагностике двигателя проверяются системы, управляющие двигателем, , проверка подачи в цилиндры, топливные системы, анализ оборотов и др. По результатам диагностики, как правило. Исходя из результатов диагностики двигателя, предоставляется отчет об текущих ошибках и рекомендации по ремонту или замене неисправных агрегатов и узлов. Компьютерная диагностика позволяет провести проверку всех электронных систем автомобиля.
Червячный привод
Здесь в конструкции выделяется глобоидальный червяк. Он соединяется с рулевым валом. Также конструкция включает в себя специальный ролик. На этом ролике установлена сошка, находящаяся не в корпусе системы. Сошка двигает рулевые тяги.
Когда водитель вращает рулевое колесо, работает и червяк, а по нему работает ролик. Последним изменяются положения сошки и тяг на колеса.
Этот привод часто встречается в классических моделях советского автопрома. Но, такая конструкция иногда встречается и на внедорожниках, и на грузовиках. В грузовых авто он работает просто идеально. Так устроен рулевой механизм УАЗа, автомобилей типа «Классика» и на многих других моделях и марках отечественного автопрома.
Как настроить руль под себя
Для удобства и безопасности поездке уделите настройке особое внимание. Для максимального комфорта и пользы, регулировать руль нужно под себя
Регулировка в соответствии с расположением колёс
Для начала проверьте правильную настройку рулевого колеса в момент, когда колёса расположены прямо. В этом положении нижняя часть рулевого колеса должна быть снизу, а колесо – симметрично линии горизонта. Если вы заметили отклонения, нельзя сразу перестраивать руль в правильное положение. Сначала необходимо определить причины, по которым могли появиться изменения.
- Большие зазоры в рулевом управлении.
- Разный износ резинового покрытия колёс.
- Отличное от нормального давление в шинах.
- Давняя или неправильная регулировка рулевого управления.
- Различные механические повреждения элементов системы.
- Нарушение углов колёс или их непрофессиональная установка.
Если вы не обнаружили неисправности, подвиньте руль в положение, которое рекомендует устанавливать производитель. Для этого полностью снимите его и поставьте в «нулевое положение», одновременно выставив управляемые колёса прямолинейно.
Чтобы проверить правильность установки, вращайте руль из исходного положения в обе стороны до упора. Если количество оборотов одинаково в обоих случаях, значит регулировка прошла успешно.
Регулировка по длине и высоте
В качестве дополнения в современных автомобилях предоставлена возможность регулировать руль по длине и высоте вылета. Однако, перед тем как начинать регулировать руль, специалисты рекомендуют провести правильную установку и фиксацию сиденья. Затем следует поднять рычаг, который расположен в нижней части рулевой колонки, чтобы разблокировать её.
После этого следует расположить руль так, чтобы вам были одинаково видны приборы на панели и обстановка на дороге. В то момент, когда ваша спина плотно прилегает к спинке сиденья, ладони обеих рук в распрямлённом состоянии должны обхватывать руль в верхней части.
После того как вы закончили настройку вылета руля, нажмите на рычаг до упора вниз, чтобы зафиксировать колонку. Помните, что если ваш автомобиль имеет встроенные подушки безопасности, нежелательно устанавливать руль слишком высоко, иначе есть риск получения серьёзной травмы в момент срабатывания системы защиты (подушка должна открываться около груди, а не головы).
Также не следует проводить регулировку системы в движущемся автомобиле. В этом случае есть риск не зафиксировать колонку должным образом, что может привести к непредсказуемым последствиям.
Регулировку руля лучше всего проводить в крупном СТО, а не самостоятельно. В этом случае при нарушении настроек профессионалы смогут быстро и качественно найти и исправить проблему с помощью современного оборудования.
Нормативные требования к рулевому управлению
Требования к элементам рулевого управления транспортных средств регламентируются Правилами ЕЭК ООН № 79.
Суммарный люфт в рулевом управлении в регламентированных условиях испытаний не должен превышать предельных значений, установленных изготовителем в эксплуатационной документации, а при отсутствии таких данных он не должен превышать 10° для легковых автомобилей и созданных на их базе агрегатов грузовых автомобилей и автобусов; 20° для автобусов; 25° для грузовых автомобилей.
Суммарный люфт в рулевом управлении — это угол поворота рулевого колеса от положения, соответствующего началу поворота управляемых колес в одну сторону, до положения, соответствующего началу их поворота в сторону, противоположную положению, примерно соответствующему прямолинейному движению транспортного средства.
Начало поворота управляемого колеса — это угол поворота управляемого колеса на 0,06 ± 0,01°, измеряемый от положения прямолинейного движения.
При проверке суммарного люфта необходимо выдерживать следующие условия испытаний:
- шины управляемых колес должны быть чистыми и сухими;
- управляемые колеса должны находиться в нейтральном положении на сухой ровной горизонтальной асфальтоили цементнобетонной поверхности;
- испытания автомобилей, оборудованных усилителем рулевого привода, проводятся при работающем двигателе.
Значение суммарного люфта в рулевом управлении определяют по углу поворота рулевого колеса между двумя зафиксированными положениями в результате двух или более измерений.
Натяжение ремня привода насоса усилителя рулевого управления и уровень рабочей жидкости в бачке должны соответствовать требованиям, установленным изготовителем ТС в эксплуатационной документации.
При органолептической проверке рулевого управления проверяется выполнение следующих нормативных требований:
- вращение рулевого колеса должно происходить без рывков и заеданий во всем диапазоне угла его поворота, неработоспособность усилителя рулевого управления (при его наличии на ТС) не допускается;
- самопроизвольный поворот рулевого колеса от нейтрального положения при неподвижном состоянии ТС с усилителем рулевого управления и работающем двигателе не допускается;
- максимальный поворот рулевого колеса должен ограничиваться только устройствами, предусмотренными конструкцией ТС;
- не предусмотренные конструкцией перемещения деталей и узлов рулевого управления относительно друг друга или опорной поверхности не допускаются;
- резьбовые соединения должны быть затянуты и зафиксированы способом, предусмотренным изготовителем ТС;
- применение в рулевом механизме и рулевом приводе деталей со следами остаточной деформации, трещинами и другими дефектами не допускается.
Повреждение и отсутствие деталей крепления рулевой колонки и картера рулевого механизма, а также не предусмотренное изготовителем ТС в эксплуатационной документации повышение подвижности деталей рулевого привода относительно друг друга или кузова (рамы) не допускаются.
Не допускается подвижность рулевой колонки в плоскостях, проходящих через ее ось. Рулевая колонка должна надежно соединяться с сопрягаемыми деталями и не иметь повреждений. Устройство фиксации положения рулевой колонки с регулируемым положением рулевого колеса, а также устройство, предотвращающее несанкционированное использование ТС, должны быть в рабочем состоянии.
Устройство гидроусилителя руля
Основные компоненты гидроусилителя руля
Гидроусилитель руля устанавливается на рулевой механизм любого типа. Для легковых автомобилей наибольшее распространение получил реечный механизм. В этом случае схема ГУР следующая:
- бачок для рабочей жидкости;
- масляный насос;
- золотниковый распределитель;
- гидроцилиндр;
- соединительные шланги.
Бачок ГУР
Бачок гидроусилителя
В бачке или резервуаре для рабочей жидкости установлен фильтрующий элемент и щуп для контроля за уровнем масла. С помощью масла смазываются трущиеся пары механизмов и передается усилие от насоса к гидроцилиндру. Фильтром от грязи и металлической стружки, возникающей в процессе эксплуатации, в бачке служит сетка.
Уровень жидкости внутри бака можно проверить визуально в случае, когда резервуар сделан из полупрозрачного пластика. Если пластик непрозрачный или используется металлический бачок, уровень жидкости проверяется с помощью щупа.
В некоторых автомобилях уровень жидкости можно проверить только после кратковременной работы двигателя либо при вращении рулевого колеса несколько раз в разные стороны во время работы машины на холостом ходу.
На щупах или резервуарах сделаны специальные насечки, как для «холодного» двигателя, так и для «горячего», уже работающего в течение какого-то времени. Также необходимый уровень жидкости можно определить и с помощью отметок «Max» и «Min».
Насос гидроусилителя
Лопастной насос гидроусилителя
Насос гидроусилителя необходим для того, чтобы в системе поддерживалось нужное давление, а также происходила циркуляция масла. Насос устанавливается на блоке цилиндров двигателя и приводится в действие от шкива коленчатого вала при помощи приводного ремня.
Конструктивно насос может быть разных типов. Наиболее распространенными являются лопастные насосы, которые характеризуются высоким КПД и износоустойчивостью. Устройство выполнено в металлическом корпусе с вращающимся внутри него ротором с лопастями.
В процессе вращения лопасти захватывают рабочую жидкость и под давлением подают ее в распределитель и далее в гидроцилиндр.
Привод насоса осуществляется от шкива коленчатого вала, поэтому его производительность и давление зависят от количества оборотов двигателя. Для поддержания необходимого давления в ГУР используется специальный клапан. Давление, которое создает насос в системе, может достигать до 100-150 бар.
В зависимости от типа управления масляные насосы подразделяются на регулируемые и нерегулируемые:
- регулируемые насосы поддерживают постоянное давление за счет изменения производительной части насоса;
- постоянное давление в нерегулируемых насосах поддерживает редукционный клапан.
Редукционный клапан представляет собой пневматический или гидравлический дроссель, действующий автоматически и контролирующий уровень давления масла.
Распределитель ГУР
Схематичное устройство распределителя
Распределитель гидроусилителя устанавливается на рулевом валу или на элементах рулевого привода. Его назначение – направление потоков рабочей жидкости в соответствующую полость гидроцилиндра или обратно в бачок.
Главными элементами распределителя являются торсион, поворотный золотник и вал распределителя. Торсион представляет собой тонкий пружинистый металлический стержень, который закручивается под действием крутящего момента. Золотник и вал распределителя представляют собой две цилиндрические детали с каналами для жидкости, вставленные друг в друга. Золотник связан с шестерней рулевого механизма, а вал распределителя с карданным валом рулевой колонки, то есть с рулем. Торсион одним концом закреплен на валу распределителя, другой его конец установлен в поворотный золотник.
Распределитель может быть осевым, при котором золотник перемещается поступательно, и роторным – здесь золотник вращается.
Гидроцилиндр и соединительные шланги
Гидроцилиндр встроен в рейку и состоит из поршня и штока, перемещающего рейку под действием давления жидкости.

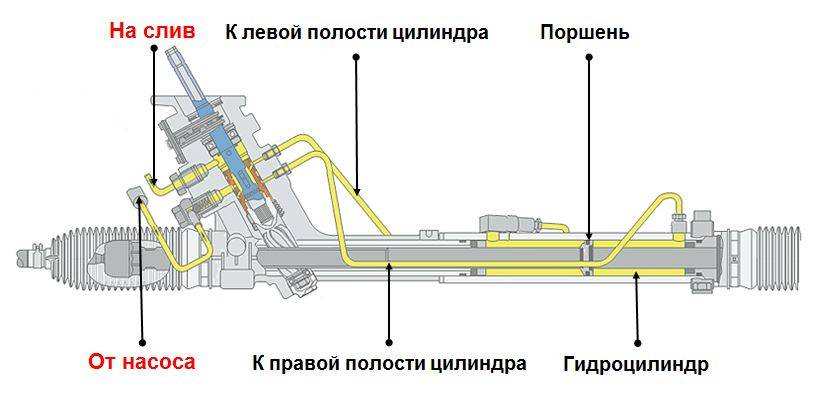

Схема циркуляции жидкости в гидроусилителе
Соединительные шланги высокого давления обеспечивают циркуляцию масла между распределителем, гидроцилиндром и насосом. Масло из бачка в насос и из распределителя обратно в бачок поступает по шлангам низкого давления.
Рулевой механизм ВАЗа
На классических моделях этих авто применяется рулевая с редуктором. На более современных моделях используется реечный механизм. На примере ВАЗ-2105 посмотрим конструкцию механизма, а также рассмотрим реализацию реечного управления от инженеров АвтоВАЗа.
Устройство рулевой системы простое и отлично продуманное. Среди самых интересных узлов – трапеция. Она, в свою очередь, сама состоит из большого количества различных рычагов и тяговых механизмов.
Большинство автолюбителей считают рулевую колонку не слишком мощной, однако это не так. Эта рулевая надежно выдерживает все испытания. Ей по плечу даже самые экстремальные дорожные условия.
Устройство рулевого механизма ВАЗ-2105 не такое архаичное, как может показаться на первый взгляд. Колонка оснащена специальной пластиной, которая при аварии буквально складывает рулевой вал, а колесо не нанесет водителю травм. Червячная передача, редуктор и рычаги отлично увеличивают усилие водителя. Не требуется прикладывать серьезных усилий для поворота. Но для вождения «классики» сила все-таки нужна.
Распространенные причины возникновения скрипа при повороте руля
Приведем наиболее распространенные причины, почему слышится скрип при повороте рулевого колеса.
Неправильно выполнен сход-развал
Если скрип слышится от шин, и это преимущественно происходит, когда автомобиль стоит на месте, велика вероятность, что проблема в неправильной установке колес. В таком случае необходимо как можно быстрее произвести сход-развал, чтобы исправить проблему.
Неправильные углы установки колес негативно сказываются на резине, которая начинает изнашиваться неравномерно и выходит из строя гораздо быстрее, чем должна.
Скрипят сайлентблоки
Распространенная проблема, с которой часто приходится сталкиваться в жаркую погоду. Если при высокой температуре окружающего воздуха начали скрипеть сайлентблоки, это является первым «звоночком», что вскоре они выйдут из строя.
Скрип сайлентблоков в жаркую погоду обусловлен их высыханием. Поскольку основной рабочий материал сайлентблоков – это резина, при высокой температуре она «засушивается» и уменьшается в размерах, особенно если речь идет об относительно старых деталях.
Опасности в скрипе сайлентблоков нет до тех пор, пока деталь не порвется. Снимите сайлентблоки и внимательно осмотрите их на наличие трещин и различного рода повреждений. Если видимых проблем нет, можно установить их на место и продолжать ездить, надеясь, что вскоре температура воздуха опустится ниже, и скрип пропадет.
Обратите внимание: Для многих современных автомобилей можно найти сайлентблоки, выполненные из полиуретана, который не подвержен проблеме «высыхания» в жару
Скрипят подшипники
Если из поворотного кулака слышится скрип, писк или треск при вращении рулевого колеса, скорее всего это говорит о проблеме с подшипниками. Они ведут себя подобным образом, если для их грамотной работы недостаточно смазки или в подшипнике оказался песок (или другой инородный элемент).
Скрип подшипника необходимо как можно быстрее устранить, чтобы деталь полностью не вышла из строя. Для этого снимите подшипник и осмотрите его на предмет наличия повреждений. Если они не найдены, то смажьте деталь, установите ее на место и отрегулируйте.
Обратите внимание: Когда скрип подшипника вызван попаданием в него инородных элементов, обязательно найдите причину попадания их в деталь
Скрипит рулевая рейка или рулевая колонка
Определить скрип рулевой колонки достаточно просто по характерной вибрации, которая также будет возникать при вращении рулевого колеса. Чаще всего скрипит муфта рулевой колонки, и подобная проблема типична для автомобилей, которые были неудачно восстановлены после серьезного ДТП. Данная проблема, если шум несильный, не сказывается на качестве работы рулевого механизма, поэтому можно продолжать эксплуатировать автомобиль. Исправить ситуацию можно только заменой рулевой колонки.
Также скрип может доноситься из сочленения рулевой рейки и колонки, если они плохо отрегулированы или имеет место быть сильный износ. В зависимости от модели автомобиля, данная проблема решается разными способами. Чаще всего имеется возможность отрегулировать механизм.
Скрипят наконечники рулевой тяги
Из-за повреждения пыльников в палец наконечника рулевой тяги попадают инородные элементы, что приводит к появлению скрипов, как во время поворота рулевого колеса, так и при преодолении препятствий. Чтобы определить наличие проблемы, нужно осмотреть наконечники, и если в них действительно попал песок или другой инородный предмет, потребуется выполнить замену, при этом менять их рекомендуется парно.
Скрипит пластиковый кожух
Каждый водитель знает, что при активной эксплуатации автомобиля не самой лучшей сборки, со временем появятся «сверчки». Они представляют собой скрипы передней панели, в том числе и рулевого кожуха, выполненного из пластика. Решается данная проблема различными способами, в зависимости от модели автомобиля.
Если были осмотрены все детали, описанные выше, и выяснить причину скрипа не удалось, также рекомендуется проверить ремень привода гидроусилителя и тормозные элементы, особенно колодки и диски.
Выводы
Любое транспортное средство — это сложная система, состоящая из тысяч разнообразных узлов. Поэтому разного рода шумы могут появляться как из-за серьезных проблем в механизмах, так и в связи с ослаблением какого-либо простого элемента в салоне.
Однако автовладелец должен внимательно наблюдать за появлением разного рода звуковых эффектов как во время движения машины, так и при повороте руля во время стоянки. Ведь только своевременная диагностика неполадки может считаться залогом успешного ремонта и безопасной езды.
Следует иметь ввиду, что любые возникающие сложности с проворачиваем руля необходимо решать немедленно, так как проблема может обернуться выходом из строя одного из элементов системы управления и аварией. Не стоит игнорировать появление нехарактерных для работы автомобиля звуков, так как от этого зависят безопасность и даже жизни людей.
