Ремкомплект рулевой рейки – находим и чиним поломки

Как заменить рулевую рейку Ваз 2110 пошаговая инструкция + фотоотчет

Для того, чтобы самостоятельно заменить рулевую рейку Ваз 2110 необходимо выполнить следующий порядок действии:

  1. Прежде чем приступить к работе, выкрутите колёса таким образом, чтобы они в перёд были направлены, затем вывесите переднюю часть и снимите оба передних колеса с автомобиля, но перед этим хорошенько обезопасьте свой автомобиль от того, чтобы он на землю не свалился, а для этого на ручной тормоз его поставить будет нужно, подложить на всякий случай противокатные упоры под задние колёса и самое главное, площадка на которой производить работу собираетесь должна быть ровной и обязательно асфальтом, на случай если автомобиль всё же свалится, подложите заранее под него колёса (Чтобы он на них упал).
  2. Переходим в салон, находясь там, Вам придётся при помощи двух ключей (Одним болт нужно держать от проворачивания) отвернуть гайку болта, которая стяжной хомут сжимает, при помощи которого карданный вал держится на шлицах рулевой рейки, после того как гайка будет выкручена, а болт извлечён (см. маленькое фото) вставьте в прорезь (Где болт находился, указана синей стрелкой) мощную отвёртку и с её помощью, разожмите стяжной хомут, чтобы карданный вал смог слезть легко со шлицёв рулевой рейки.
  3. Теперь с обоих сторон, вытащите рулевые наконечники из отверстий в которые они входят, объясним вкратце как вытащить наконечник на примере правой стороны, в общём берутся пассатижи и ими вытаскивается шпонка (Это такая металлическая проволочка), как только она будет вытащена, отверните гайку и при помощи съёмника выпрессуйте наконечник из отверстия и всё, если Вам нужны картинки и Вы понятия не имеете что такое рулевой наконечник, то в этом случае прочтите статью: «Замена рулевых наконечников», в ней всё подробно сказано.
  4. Когда оба рулевых наконечника будут вынуты из отверстий, приступайте к выворачиванию болтов которые сами тяги крепят (На этих тягах и расположены рулевые наконечники), они в центральной части прямо прикручены к рулевой рейки (Чтобы вывернуть болты, поддёньте отвёрткой стопорную пластину, она не даёт болтам самопроизвольно выкрутиться) по одному болту выворачивая, снимайте полностью тяги с автомобиля (Вытаскивать их нужно через арки колёс) и как Вы уже заметили на маленьком фото, снимая тягу, человек ещё соединительную пластину придерживает, данную пластину не потеряйте, при выворачивании последнего болта, эту пластину всегда второй рукой придерживайте.
  5. И в завершение, отверните по две с каждой стороны гайки которые крепят рулевую рейку к щитку, снимите металлические хомуты и через арку, снимите полностью рейку с автомобиля, более подробно со всем этим Вы можете ознакомиться, просмотрев фотографии ниже:

Начало работы по ремонту рулевой рейки.

Машину необходимо установить на ручник и заблокировать руль. Под задние колеса установить упоры. В целях безопасности от короткого замыкания проводки, во время ремонта под капотом, отсоединяем клемму минуса с аккумулятора.

Затем нужно установить домкраты с обеих сторон автомобиля и подложить опоры рядом с ними. Это необходимо для подстраховки от смещения автомобиля с домкратов. Снимаем два передних колеса, откручиваем гайки на наконечниках, затем ставим специальный съёмник под его тело. С помощью головки начинаем потихоньку крутить, палец постепенно начинает выходить из посадочного места в рычаге, если же с затруднением выходит, то молотком не спеша стучим по рычагу.

Потом необходимо слить всю жидкость из рейки в пластиковую емкость через распределительный шланг, при этом необходимо завести двигатель и крутить руль вправо и влево до конца пока вся жидкость выйдет из системы. Далее откручиваем хомуты и гайки в рейке, на валу рулевого управления отвинчиваем болт,находящийся возле самого пола, с внутренней части салона с водительской стороны. Рейку не спеша тянем на себя небольшими вспомогательными движениями в разные стороны, ведь шестерня, которая расположена на валу рулевой колонки, тяжело снимается. Когда всё удалось и рейка снята, аккуратно вытягиваем весь механизм в правую сторону, там есть свободное место.

Признаки и последствия неисправности

Неполадка в виде протечек характерна для рулевых реек, действующих совместно с гидравлическим усилителем (ГУР). Внутри корпуса агрегата предусмотрены 2 маслонаполненные камеры с поршнями, помогающими двигать вал под воздействием давления, создаваемого насосом. Чтобы гидравлическая жидкость не вытекала наружу, по бокам камеры закрыты сальниками, внутри которых движется вал. Снаружи торцы корпуса прикрывают резиновые чехлы (пыльники) в виде гармошек, сквозь них пропущены наконечники рулевых тяг.

Когда следует обратить внимание на рулевую рейку и проверить наличие потеков:

  • в месте стоянки автомобиля появляются масляные пятна на асфальте;
  • уровень жидкости в расширительном бачке ГУР постепенно снижается;
  • насос гидроусилителя издает гул либо другие посторонние звуки (зависит от марки авто);
  • по ощущениям рулевое колесо становится тяжелым, как будто усилитель перестал помогать водителю поворачивать колеса.

Поскольку корпус рейки представляет собой цельную конструкцию, потеки обнаруживаются только под ее торцами, прикрытыми пыльниками. Чтобы их увидеть, достаточно заглянуть под машину либо в подкапотное пространство.

Последствия утечки гидравлической жидкости на первой стадии не фатальны. После обнаружения потеков можно продолжать движение, но только до гаража или автосервиса. Дальнейшая эксплуатация автомобиля без ремонта допускается при двух условиях:

  1. Баранка не «тяжелеет», а насос гидроусилителя функционирует исправно, без лишних шумов.
  2. Необходимо постоянно доливать жидкость в бачок ГУР.

Важный момент! Подобная езда может плохо закончиться. Однажды на стоянке из рейки вытечет большее количество масла, в результате чего гидронасос выйдет из строя после запуска мотора. Ремонт обоих агрегатов обойдется вдвое дороже.

Что делать, если течет рулевая рейка? Срочно устраняем

Немногие автолюбители знают, что делать, если течет рулевая рейка. Попробуем разобраться, почему это происходит, и как с этим бороться. Ведь от состояния рулевого управления напрямую зависит безопасность эксплуатации автомобиля. Не стоит надеяться на авось, как только заметили малейший намек на неисправность, сразу стремитесь ее устранить любыми возможными способами. Простейшую диагностику можно провести самостоятельно. Определив причину неисправности, ее можно быстро устранить без особых проблем в любом гараже. Для этого, не потребуется никакого особого инструмента. Можно обойтись тем, что имеется под руками.

Как устроена рулевая рейка на ВАЗ 2114

Рулевое управление на ВАЗ 2114 устроено так, чтобы было доступно изменение угла наклона рулевой колонки. Тип – реечный, с карданным валом. Сам карданный вал составлен верхним валом и промежуточным, связь между которыми осуществляется через карданный шарнир.

Как устроена рулевая рейка на ВАЗ 2114: 1 — защитный колпак; 2 — картер рулевого механизма; 3 — рейка; 4 — приводная шестерня; 5 — внутренний наконечник рулевой тяги; 6 — распорная втулка; 7 — болт крепления рулевой тяги; 8 — соединительная пластина; 9 — опорная втулка; 10 — опора рулевого механизма; 11 — опорная втулка рейки; 12 — защитный чехол; 13 — хомут; 14 — ограничительное кольцо рейки; 15 — уплотнительное кольцо упора рейки; 16 — гайка; 17 — упор рейки; 18 — роликовый подшипник; 19 — шариковый подшипник; 20 — стопорное кольцо; 21 — уплотнительное кольцо гайки; 22 — гайка крепления подшипника шестерни; 23 — пыльник; 24 — стопорная шайба.

Промежуточный (самый нижний) вал рулевого управления через муфту подсоединяется к рулевому механизму. Механизм этот составлен зубчатой шестернёй, картером (цилиндрической формы, в нём находится сама рейка) и рулевой рейкой, пребывающей в зацеплении с приводящей шестернёй.

К шестерне рейка прижата металлокерамическим упором и пружиной. В нижней части рейки есть винт для регулировки с резиновым уплотнителем. Он позволяет выровнять и настроить размер зазора при выработке вала.

При повороте руля, вращение от него передаётся через валы, составляющие карданный и карданный шарнир, приводной шестерне, которая вращаясь, смещает рейку. Рулевая рейка, посредством муфт, соединяется с рулевыми тягами.

У рулевых тяг длину меняют вращением соединительных муфт. Самопроизвольно проворачиваться муфты не могут, так как поджаты с 2-х сторон контргайками. Манипулируя длиной тяг с помощью муфт, изменяют схождение передних колёс.

Тяги, через поворотные рычаги, связаны со стойками передней подвески, которые и вращают при смещении рейки. Внутренние наконечники рулевых тяг скрепляются с рейкой болтовым соединением.

Рулевая рейка на ВАЗ 2114 механическая, усилителей она не имеет, а крепление к кузову (стенка-перегородка моторного отсека, в подкапотном пространстве) осуществляется с помощью двух хомутов. Хомуты притягивают корпус рейки к кузову.

Вал-шестерня крутится на паре подшипников, из которых один игольчатый, а второй – радиальный шарикоподшипник.

  • Задача первого – служить нижней опорой, выполняя, одновременно, роль направляющей.
  • Второй – верхняя опора и фиксатор для валика рулевого механизма внутри корпуса.

У приводной шестерни-вала имеются шлицы и проточка, для присоединения к рулевой муфте. От внешних воздействий механизм защищён пыльником. Картер механизма, а также пыльник, имеют метки, для проверки точности сборки. Внутри корпуса дополнительной опорой для рейки служит специальная втулка из пластмассы, уменьшая люфт при перемещении рейки.

Установка рулевой рейки

Ставить рулевую рейку на автомобиль лучше с помощником — один заводит рейку со стороны подкапотного пространства, другой направляет карданный шарнир в шлицы вала из салона. Карданный шарнир можно поставить только в одном положении — в шлицевом соединении есть специальная отливка, которую надо совместить с пазом на ответной части. Не зажимайте сразу стяжной болт — карданное соединение займет правильное положение на шлицах после того, как будут окончательно прикручены рейка и подрамник.

Установите и зажмите болты крепления рулевой рейки и подрамника, после этого окончательно затяните стяжной болт карданного соединения рулевого вала.

Вставьте пальцы рулевых наконечников в цапфы и закрутите гайки. Присоедините трубки и шланги гидроусилителя (или разъемы проводов для системы с ЭУР). Залейте жидкость ГУР в бачок до отметки «максимум».

Установите колеса и не снимая автомобиль с подставок начните прокачку системы (для автомобилей с гидроусилителем).

Как прокачать систему ГУР

  1. Прокручивайте руль несколько раз от упора до упора с небольшой задержкой в крайних положениях.
  2. Снимите автомобиль с подставок, долейте жидкость в бачок ГУР, если уровень понизился.
  3. Запустите мотор.
  4. Прокрутите несколько раз руль от упора до упора, также с задержкой в крайних положениях.
  5. Убедитесь что насос ГУР не шумит, долейте жидкость в бачок, если уровень упал и осмотрите  соединения, шланги и трубки ГУР на подтекание.

Совет: не спешите устанавливать теплозащитный экран, с ним будет сложнее осматривать рейку во время контрольной поездки.

После прокачки проверьте еще раз затяжку всех резьбовых соединений и сделайте контрольную поездку. Ремонт рулевой рейки можно считать успешным, если:

  • Руль стал легче и «острее».
  • Стуки и шумы прекратились.
  • Уровень жидкости в бачке ГУР не падает.
  • Рейка не течет.
  • Автомобиль хорошо управляется, уверенно держит дорогу.

Если все в порядке, установите на место теплозащитный экран.

После ремонта рулевой рейки обязательно проверьте развал-схождение в автосервисе или самостоятельно.

Переборка рулевой рейки

1. При помощи бокорезов или любого другого подходящего инструмента перекусываются пластиковые хомуты по бокам защитного кожуха.

После этого кожух легко снимается. Осматриваем его на наличие повреждений. Наличие надрывов или трещин недопустимо, так как через них попадает вода и пыль внутрь реечного механизма.

2. Боковые защитные колпаки крепятся также пластиковыми хомутами. После перекусывания хомута колпаки легко стаскиваются. Проводится их визуальный осмотр на наличие повреждений.

3. Не будет лишним проверить рулевую рейку на износ в паре шестерня-река. Для этого рукой придерживаем рейку в месте крепления тяг и пробуем проворачивать валик механизма влево-вправо. Наличие люфта может означать износ или неправильную регулировку в этом узле.

4. Для дальнейшей работы понадобится специализированный ключ для автомобилей ВАЗ. Он обычно продается в варианте приспособления двойного назначения: с одной стороны – восьмигранник для регулировки рейки или выкручивания регулировочного винта, с другой – для натяжения ролика ГРМ.

Если этого ключа нет, то можно воспользоваться любым подходящим восьмигранником.

Если регулировка рулевой рейки или ее разборка не проводилась, то провернуть регулировочный винт в первый раз достаточно сложно. В условиях завода-изготовителя после регулировки этот винт кернится.

5. После откручивания вынимаем уплотнительное и стопорное кольца, пружинку и упор. Упор – одна из двух точек опоры самой рейки в корпусе. Поэтому от его состояния напрямую зависит работоспособность всего механизма.

Рабочая поверхность должна быть гладкой, без задиров и прочих повреждений. Уплотнительное колечко также не должно иметь повреждений.

6. Чтобы дальше разобрать рулевую рейку, необходимо снять пыльник рулевого механизма. Он плотно посажен на корпусе, специальных креплений нет. Его так же осматриваем на наличие трещин или любых других повреждений.

7. Вынимаем стопорную шайбу. Отвинчиваем гайку подшипника. Для этого понадобится специальный восьмигранный ключ.

  • Затем вынимаем уплотнительное кольцо и шайбу.
  • Далее, нужно извлечь вал рулевого механизма. Он посажен не сильно плотно, поэтому хватает небольшого усилия.
  • Проверяется состояние шарикового подшипника.
  • Если подшипник изношен, его необходимо заменить. Он плотно посажен на вал.
  • Старый можно сбить при помощи наставки или аккуратными ударами молотком по наружной обойме.
  • Новый напрессовать через трубчатую наставку в тисках или на прессе.
  • Забивать новый подшипник не рекомендуется, так как это негативно отразится на его ресурсе.

8. Вынимаем опорный игольчатый подшипник. Для этого отверткой или шилом аккуратно приподнимаем его и вытаскиваем из своего посадочного места. Если он также имеет признаки износа, закладываем в паз новый подшипник.

9. Вынимаем саму рейку. После разборки рулевого механизма и демонтажа упора она легко выходит из корпуса. Здесь ее нужно очистить от остатков старой смазки и внимательно осмотреть.

Зубья не должны иметь сколов и других повреждений. На самом валу рейки не должно быть задиров и участков, где происходило трение металла по металлу. При наличии подобных дефектов необходима замена рулевой рейки.

Существуют варианты со шлифовкой вала, но далеко не все автосервисы берутся за это. И экономическая целесообразность этой процедуры сомнительна.

10. Демонтируется втулка. Для снятия нужно сначала сдвинуть ее с посадочного места. Подцепив ее плоской отверткой за край с одного из краев корпуса, нужно слегка надавить до отсоединения от посадочного паза.

После этого втулку можно аккуратно смять в корпусе и вытащить через отверстие для крепления тяг.

Втулка является одним из самых слабых мест в конструкции рулевой рейки. Пластиковый материал изнашивается интенсивнее металла, и появляются люфты.

11. Замена втулки рулевой рейки начинается с установки на новую втулку колец. После этого втулка просовывается через боковое отверстие в корпус до тех пор, пока не упирается в стопорный бортик.

Далее отверткой осторожно подворачивается втулка через отверстие для крепления тяг до установки в свое рабочее положение. Чаще всего рулевая рейка стучит именно по причине разбитой втулки

12. После разборки все элементы промываются в растворителе или любом другом жидкостном составе для промывки замасленных деталей.

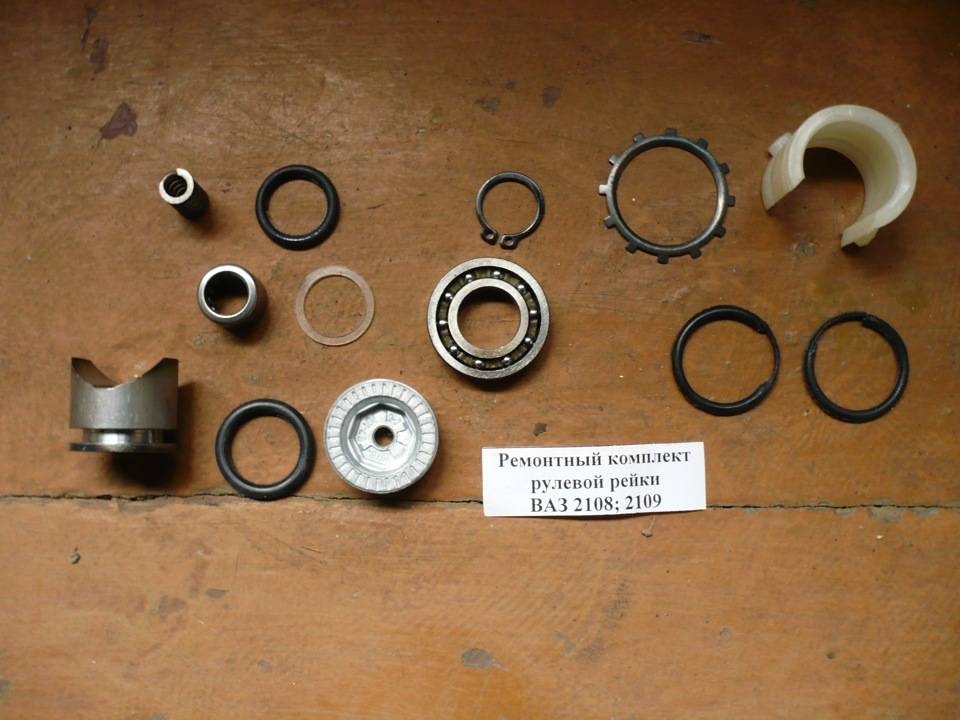

При использовании ремкомплекта лучше заменить все элементы, а не отдельные детали. Сборка производится в обратном порядке.

8 признаков неисправной рулевой рейки

  1. В движении по неровностям и при повороте руля слышен стук в районе рулевой рейки.
  2. Ухудшилась управляемость, автомобиль «кидает», особенно остро это чувствуется на высокой скорости.
  3. Свободный ход руля (люфт) увеличен.
  4. Руль вращается тяжелее чем обычно или рывками.
  5. Руль не возвращается в исходное положение после поворота, приходится доворачивать руками.
  6. Шумит насос ГУР, звук усиливается при вращении руля.
  7. Падает уровень масла в бачке гидроусилителя.
  8. На рейке или рядом с ней видны подтеки масла.

Стучать могут элементы подвески — шаровые опоры, рулевые наконечники, сайлентблоки, втулки и стойки стабилизатора. Износ этих деталей приводит к плохой управляемости, увеличению люфта рулевого колеса. Подвеску нужно проверить, неисправные элементы — заменить.

Тяжелое вращение руля, невозврат или медленный возврат в исходное положение может быть следствием неправильной регулировки рейки или нарушением развал-схождения колес. Если вы недавно регулировали рейку, переделайте, но уже правильно, проверьте углы установки колес на СТО.

Для автомобилей с электроусилителем причиной «тяжелого» руля может быть отказ электродвигателя, обрыв или замыкание цепи, окисление контактов в разъемах, неисправность блока управления системы или сгоревшие предохранители.

Утечка жидкости из системы гидроусилителя и шум насоса ГУР связаны — масло вытекает через изношенные сальники и уплотнения. Через них же в систему попадает воздух, из-за которого шумит насос. Осмотрите корпус насоса, шланги и соединения, если нашли течь — устраните.

Как определить износ деталей внутри рейки?

На заглушенном авто покачайте руль вправо-влево с небольшой амплитудой. Если слышен стук — нужен ремонт. Если есть помощник, пусть он в это время  возьмется рукой за рулевую тягу, так можно точнее определить, где люфт.

VESKO-TRANS.RU

АвтоНовости / Обзоры / Тесты

Подтянуть Рулевую Рейку Ваз 2109

Мы правильно тянем рейку управления на ВАЗ-2114 своими руками: советы и сам процесс

Никто не оспаривает тот факт, что рабочий руль в любом автомобиле гарантирует не только безопасность водителя и пассажиров, но и бесперебойную работу в принципе. Независимо от типа привода, будь то червячная передача, коробка передач со стойкой или без усилителя, все они требуют многократного технического обслуживания. ВАЗ-2114 и все самарские генераторы второго поколения получили достаточно надежный и привычный механизм управления ремонтом и настройкой. У него нет гидроусилителя, поэтому его легче обслуживать и регулировать.

Зачем тянуть рельс на ВАЗ-2114

Диагностика управления рельсом и механизмами управления

Перед тем, как подтянуть шину управления на ВАЗ-2114, вы должны рассмотреть предварительные условия, которые сообщат вам, когда пора начинать ремонт или подъем.

Во-первых, это бесплатная игра.

В основном, АвтоВАЗ гарантирует достаточно долгий срок эксплуатации рулевого механизма, а именно десять лет. Однако вы должны понимать, что это идеальные условия работы. Это предполагает ровную асфальтированную дорогу, постоянное наличие высококачественной смазки в поддоне багажника и мягкий стиль вождения.

При нормальных условиях эксплуатации этот период практически недостижим

Неважно, дороги, качество запчастей и часто суровый режим автомобиля приводят к тому, что механизм дает о себе знать гораздо раньше

Первые симптомы неисправности рулевого механизма на ВАЗ-2114

Первые симптомы неисправности рельса или необходимости подтягивания очевидны:

Как затянуть рулевую рейку ВАЗ 2115,2114,2113,2199,2109,2108

Я перезагрузился. Я сожалею, что видео не показывало, куда вставить.

Как затянуть рулевую рейку на ВАЗе. Нюансы

к затянуть рулевую рейку ВАЗ

2110 понадобится специальный ключ октаэдра «в 17», на более современный.

  1. Стук в капоте в области щитка двигателя, особенно при неравномерном движении.

На ВАЗ-2114 стук при движении по неровным участкам дороги может произойти из-за ослабленной гайки на болте, который сжимает карданный зажим

Последнее может рассматриваться как кричащая неисправность и может вызвать серьезные проблемы с дорожным движением.

В В этом случае, Скорее всего, ситуация не может быть исправлена ​​лифтом, но чтобы сделать выводы раньше, вы можете попытаться исправить это. Есть два способа сделать это. как на машине, так и со снятой рейкой.

Полная разборка рулевой рейки и замена ремкомплекта

Во втором случае регулировка производится после замены ремонтного комплекта и полного ремонта механизма. Мы постараемся преодолеть немного крови и просто отрегулировать разрыв при включении стойки, таким образом устраняя люфт и стук.

Дергаем рейку ВАЗ-2114 своими руками

Чаще всего все Поднятие стойки. это только выбор игры для помолвки и настройка игры шлем. Если износ деталей механизма (втулок, самой коробки передач, зубчатых колес, сальников и пильных дисков) имеет решающее значение, не следует избегать ремонта и установки комплекта. Однако самый простой способ проверить это. натянуть рельс непосредственно на вагон.

Для регулировки стойки вам понадобится специальный ключ, который вставляется в регулировочную гайку в корпусе рулевого механизма. Вы можете сделать этот ключ самостоятельно, но он продается в любом магазине, стоит копейки и никогда не помешает иметь его в наборе инструментов. Кроме того, это значительно облегчит работу не только при регулировке, но и при снятии рельса при необходимости.

Рельс ВАЗ-2114 регулируется следующим образом:

  1. Рекомендуется устанавливать машину либо на эстакаде, либо на элеваторе. Вы можете отрегулировать направляющую из-под капота, но она почти не сработает.

Установите автомобиль на лифтах или путепроводах

Проверка руля и завязывание тяги

Затяните регулировочную гайку с помощью специального ключа

Видео о регулировке рулевой рейки

Выбирая люфт, мы не скрываем инструмент, а проводим тест-драйв, в ходе которого оцениваем работу рулевого механизма. Если рулевое колесо свободно вращается, но его нет, регулировку можно считать завершенной. Если рулевое колесо слишком тугое, лучше ослабить регулировочную гайку, повернув ее на несколько градусов против часовой стрелки.

Рулевая рейка требует не меньшего ухода, чем рулевые наконечники

Проверка работоспособности

Время от времени необходимо проводить осмотр рулевого управления. С чего лучше начать? Обязательно изучите состояние тяг, плотность их посадки, не забывайте и о защитном чехле. Обнаружили трещины или другие повреждения, которые делают устройство негерметичным? Меняйте.

Следует проверить, располагается ли в горизонтальной плоскости спица руля, когда колеса автомобиль поставлены в прямом положении. Если наблюдается хотя бы незначительное отклонение, необходимо выявить причину неисправности и устранить ее, пока она не переросла в опасную проблему.

Чтобы убедиться в исправности рулевого управления автомобиля, нужно покрутить руль до упора по часовой и против часовой стрелки. При этом не должно возникать никаких звуков и заеданий. Руль должен быть закреплен прочно, надежно, зазоры в шарнирах и других деталей недопустимы. Проверьте, затянуты ли до упора болты и гайки креплений.

Если при проверке управления что-то не так, появились стуки или другие проблемы, демонтируйте тяги поворотных рычагов подвески и еще раз проверьте состояние рулевого механизма. Это позволит убедиться в том, что стуки и неполадки вызваны неисправностями именно руля, а не другими причинами, которых может быть немало.

Также важно сделать регулировку. Советуем вам воспользоваться следующими правилами грамотной настройки реек

  1. Проверяя работу механизма, исключите в тягах вертикальный люфт, он должен соответствовать 15 градусам.
  2. Рулевой ход должен быть мягким, легким. Зажевывания возникают из-за неправильной установки рулевой рейки.
  3. Не забудьте через 700 километров провести следующую регулировку, дабы избежать каких-либо серьезных проблем с рулевым управлением.

Шаровые шарниры — деталь непрочная, хрупкая, она довольно часто выходит из строя. Но есть вполне эффективный способ продлить ее срок эксплуатации — нужно иногда протыкать шприцем пыльники и впрыскивать туда один куб смазки, используемой для трансмиссии. Прокол небольшой, поэтому деформации детали не произойдет, отверстие сразу же затянется слоями резины.

Приветствую вас, друзья!Когда первый раз сел за руль своего аппарата первая мысль которая пронеслась в голове — походу эту машину собрали из 10,и зимой у нее будет 4 колеи((, т.к. руль держу в руках а машина едет в сторону, подруливаю и о чудо — она едет сама в другую сторону, кое как доехав до дома, а это ни много не мало 90км от места покупки сразу на СТО, подтянули рейку и ездить стало терпимо.Ремонт рейки/или замена был отложен на неопределенный срок т.к. естественно авто ломалось и попросту было нужно Так я отьездил с начала лета и до этих дней…Задумался о замене рейки, хотел сразу ставить новую.посоветовался со знакомыми:мнения разделились — кто то говорил что ремонт это пустая трата денег, а кто то что даже новые рейки гамно сейчас…Подумав что новую рейку я всегда успею купить решил снять и сделать дефектовку старой рейки(купив ремкомплект на всякий случай).Загнал авто в гараж и приступил к разборке, т.к. моя работа отнимает у меня много времени, снимал рейку не спеша, При разборке не обошлось без сюрпризов отломил обе шпильки крепления рейки со стороны левой стойки(никому такого не пожелаю).Решил сперва разобраться с рейкой а затем уж ломать голову по поводу шпилекИтак приступимРемкомплект

Вал привода и подшипник

Чтобы выбить маленький подшипник из корпуса сделал маленькое отверстие в корпусе за подшипником и выбил с помощью гвоздя пластиковую втулку

На рулевую рейку в переднеприводных автомобилях возложена полноценная ответственность за функциональность всего рулевого механизма. К этой категории авто относится и ВАЗ 2109. При ее выходе из строя следует незамедлительно предпринять соответствующие действия.

Не всегда возникновение признаков неисправности говорит о необходимости полной замены узла. Порой достаточно провести ремонт рейки, воспользовавшись специальным ремокомплектом.

Где расположены пыльники

Об общем принципе работы и устройстве механизма рулевой рейки мы рассказывали в статье «Устройство, виды и принцип работы рулевой рейки«, а тип усилителя (гидравлический, он же ГУР или электрический, он же ЭУР), никак не затрагивает пыльники, поэтому мы делим эти механизмы на 2 вида, по расположению пыльников и, соответственно, рулевых тяг (приводов):

  • по торцам;
  • в центре.

Если тяги расположены по торцам, то такая рейка оснащена двумя пыльниками, именно ее ставят на подавляющее большинство современных автомобилей. Если же приводы расположены в центре, то механизм оснащен всего одним пыльником. От количества чехлов и их расположения зависит способ их замены.

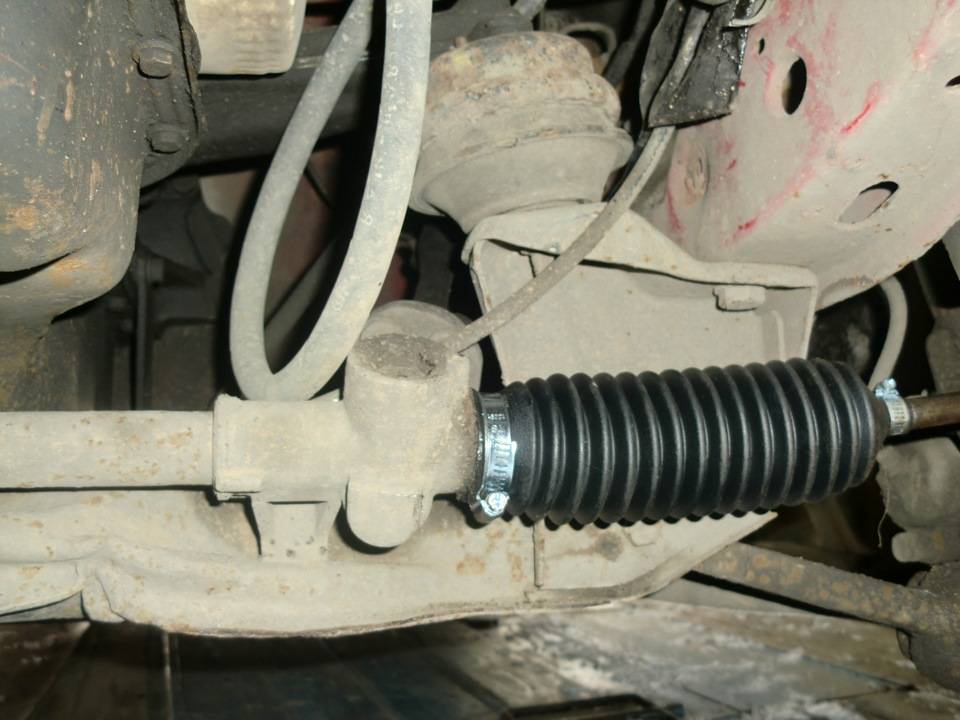

Новый пыльник на рулевом механизме

Статьи по теме

Высокий уровень антифриза: причины и способы устранения

Лучшие авто с пробегом и советы по выбору

Аэрография на машину: материалы, виды, этапы

Что лучше – автомат или механика

Какие марки авто ушли с российского рынка в 2022 году

Как выбрать подержанный автомобиль: правила и рекомендации

Заправка кондиционера в автомобиле: рекомендации профессионалов

Как снять форсунку омывателя

Как снизить расход топлива: эффективные методы

Что такое детейлинг автомобиля, и чем отличается от стандартной мойки

Обработка порогов автомобиля: основные этапы и лучшие средства

Куда и как установить детское автокресло

7 лучших прицепов для легковых автомобилей

Как выбрать автокресло для ребенка: важные параметры и лучшие модели

Как установить автолюльку: выбираем место и способ

Реален ли ремонт рулевой рейки своими руками?

При поломке рулевой рейки рекомендуется не рисковать, и сразу отправляться на специализированное СТО. Своими силами можно лишь провести диагностику, тогда как ремонт рейки обычным водителем, при отсутствии должных знаний, опыта и инструментария, малореален.

Профилактические меры

С их помощью можно значительно продлить жизненный срок рейки:

  • аккуратный проезд неровностей и «лежачих полицейских»;
  • слежение за состоянием компонентов рулевой рейки, особенно ее пыльников и сальников;
  •  прогрев масла в рейке зимой перед движением плавными и короткими поворотами;
  •  не стоит удерживать баранку более 5 сек. в крайнем положении, так как это заметно увеличивает нагрузку на редуктор и уплотнения.

Подобные меры позволят заметно продлить срок эксплуатации рулевой рейки, а также избежать дорогостоящего ремонта или ее замены.

Возможные действия, если сломалась рулевая рейка

Большинство ремонтов рулевой рейки происходит в условиях специализированных мастерских. Ведь даже демонтировать этот узел непросто. Но некоторые мелкие дефекты вполне возможно устранить своими силами. Среди них:

  • Поменять поврежденный резиновый пыльник. При раннем обнаружении, когда негерметичность уплотнителя еще не привела к неисправности рулевой рейки, вполне можно заменить его самостоятельно. Нужен лишь гараж с ямой. Детали под резиной рекомендуется хорошо очистить от загрязнений.
  • Убрать места утечки гидравлической жидкости. Для этого нужно слить масло ГУР и поменять шланги, желательно сразу все.
  • Заменить наконечники рулевых тяг. Износ шаровых пальцев в них напоминает по симптомам неполадки рулевой рейки — стук и люфт руля.
  • Заменить выработанную крестовину на валу рулевой колонки.
  • Настроить натяжение или заменить ремень привода гидронасоса. Проскальзывание этого ремня негативно сказывается на работе ГУР и затрудняет вращение органа управления.

Рейка устроена так, что допускает настройку зазоров между шестернями в передаточном узле. Поэтому небольшой износ может быть устранен простой настройкой регулирующих винтов. Но не стоит самостоятельно заниматься этим. Операция требует точности, нужно оставить хотя бы минимальные зазоры, иначе лишь приблизите момент, когда сломается рулевая рейка.

Если источник стука находится внутри корпуса рейки, своими силами решить вопрос вряд ли удастся. Конечно, если вы не профессиональный автомеханик. Наиболее часто внутри рулевой рейки происходят следующие неполадки:

  • износ зубьев рулевого вала или шестерни;
  • шатание подшипников;
  • неплотность сальников;
  • кольцевая выработка цилиндров и втулок;
  • изменение геометрии вала или рейки как следствие удара или попадания колеса в глубокую яму.

Некоторые из данных неисправностей можно устранить при помощи ремкомплектов, воспользовавшись услугами СТО. А вот детали зубчатого механизма лучше не менять отдельно, а просто установить новую рулевую рейку.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
