Общее устройство механизма переключения передач Ланос
Кулиса на механической коробке передач представляет собой связующий элемент между рычагом и непосредственно самой КПП. Конструкция для каждой модели автомобиля отличается, так как производители постоянно стремятся усовершенствовать устройство, повышая тем самым надежность и эксплуатационный ресурс. Состоит кулиса Ланос из следующих узловых элементов:
- корпус, представленный в виде пластины;
- вилка и соединительный палец со стопорным кольцом;
- болт крепления кулисы;
- шток для соединения детали с рычагом переключения передач.
На автомобилях Ланос кулису еще называют вертолетом за счет своих конструктивных особенностей (имеет сходство с лопастями вертолета). Ниже представлена деталь в сборе со штоком КПП для автомобилей Ланос 1.5/1.6 и Шанс 1.5.
Конструкция этого механизма довольно простая, и в случае возникновения его неисправности, каждый владелец самостоятельно сможет справиться с ремонтом и заменой. Однако торопиться менять весь механизм не стоит, так как для начала необходимо выяснить причину поломки. В зависимости от типа поломок, устранить возникающие неисправности удается при помощи ремкомплекта кулисы КПП Ланос.
Что такое кулиса КПП
Замену или ремонт любой детали на автомобиле нужно начинать с изучения ее конструкции и назначения. Довольно многие водители называют кулисой рычаг переключения скоростей, что является не совсем так. Это пошло еще из заднеприводных автомобилей, где ручка переключения скоростей находится на корпусе КПП, и при этом не имеет дополнительных деталей привода. Кулисой называется составной элемент, который играет роль связующего звена между рычагом и штоком механизма выбора передач.
Располагается кулиса на автомобилях Ланос и Шанс 1.5 в подкапотном пространстве, поэтому процедура ее замена не требует наличия смотровой ямы. За счет воздействия нагрузок (имеется в виду постоянное переключение передач), элемент подвергается износу. Именно поэтому важные требования устройства — прочность и надежность. Даже при таких условиях, деталь с течением времени изнашивается, и нуждается в ремонте или замене.
Конструкция кулисы КПП
Причиной быстрого выхода из строя кулисы на Ланосе является воздействие влаги, пыли и естественный износ. Запас прочности уменьшается при агрессивном стиле вождения, поэтому ресурс детали зависит от множества факторов.
Это интересно!
Средний срок службы этого элемента составляет 100-150 тысяч км пробега. Только это вовсе не означает, что если на автомобиле большой пробег, и замена детали еще не производилась, то нужно немедленно прибегнуть к процедуре. При отсутствии признаков неисправности кулисы на Ланосе при большом пробеге, рекомендуется произвести ее диагностику. С этим также не возникает никаких трудностей.
Плохо включается вторая передача на Шевроле Ланос: фото
Chevrolet
admin
И передачи стали включаться отлично.
Правда, радовался я рано, так как под конец второго дня передачи снова начали плохо включаться. Повторная прокачка рабочего цилиндра сцепления вновь показал жидкость с пузырьками воздуха!!!
Но, ситуацию исправила.
Через день история повторилась. Подскажите, откуда берется воздух в сцеплении? Причем пару раз был скрежет при попытке включения второй передачи.
Далее я опишу симптомы, надеюсь вы подскажите в чём проблема. Как это происходит: При этом скрежета. Сразу вторая не включается.
Дергаю на первую передачу, потом сразу на вторую. Затем нейтраль и сразу вторую, и так 2 раза, после этого при попытке включить 2ю передачу рукоятка упирается.
Инструкция по установке коробки передач Обеспечьте опору для коробки на домкрат; Вставьте первичный вал в диск сцепления; Придвиньте коробку боком по направлению к двигателю автомобиля; Закрутите нижние болты крепления; Установите кожух и вверните болт; Установите верхний кронштейн подвески и закрутите болты; Закрутите болты заднего демпфирующего блока; Установите задний блок; Установите задний кронштейн и затяните болты; Установите соединительную гайку и болт демпфирующего блока; Присоедините трубку цилиндра выключения сцепления; Соедините электрический разъем датчика спидометра; Соедините разъем выключателя света заднего хода; Уберите приспособление, используемое для подвешивания двигателя; Установите вал привода; Установите аккумуляторную батарею плохо включается вторая передача на шевроле лачетти полку под нее; Проверьте уровень масла в коробке передач.
Почему на Шевроле Ланос плохо включается вторая передача
Ряд проблем, связанных с коробкой можно решить и не прибегая к демонтажу, бывает, что достаточно осуществить замену масла в коробке и почистить. Инструкция по замене масла в коробке Перед тем как приступить к манипуляциям, необходимо осуществить прогрев двигателя.
Менять масло лучше после того, как на автомобиле какое-то время поездили. Достаточно будет десяти километров для того, чтобы температуры двигателя достигла рабочих показателей.
Не хочет включатся 2-ая передача на lacetti Chevrolet’е. Как бы её ???
Либо можно прогреть двигатель на нейтральной передаче на холостом ходу. Из теплого двигателя масло сольется быстрее и в более полном объеме, чем с холодного двигателя.
Затем необходимо установить Шевроле Лачетти на смотровую яму, эстакаду, подъемник, плохо включается вторая передача на шевроле лачетти как все рабочие манипуляции будут проделываться под машиной.
Найдите колпачок, расположенный рядом с поддоном; Снимите колпачок; Открутите пробку сапуна, используя ключ на 17 и на 15; Подставьте под поддон тару для слива старого масла, объемом не менее 2-х литров; Открутите гайки поддона, используя ключ на 13; Снимите крышку поддона после того, как будет слито все старое масло; Снимите прокладку; Скрутите болт контроля уровня, так как он обладает магнитным наконечником, то к нему, скорее всего, пристали мелкие металлические частички; Установите на место новую прокладку; Прикрутите крышку.
Совет от опытных автолюбителей:
Беда с коробкой передач
Всем привет! У меня Лачетти седан 1,6 механика. С месяц назад, когда были морозы, как обычно прогрел машину и собрался ехать — включил 1-ю передачу, отпустил сцепление, а она стоит. Газую стоит. Попробовал другие передачи бесполезно. Вышел из машины “фары протер” попробовал еще раз — поехала. Решил ехать в сервис. Приехал к официалам (по дороге на сфетофоре опять такая фигня повторялась, но снова прошла) те говорят у Вас все нормально скорость включается машина едет. Вы поездейте еще, как не поедет вызывайте эвакуатор и к нам. Я настоял на своем — мастер сел за руль и покатался по городу, но ни чего не услышал. Единственное, что мне предложили досрочно пройти ТО, при прохождении которого сказали, что им “не нравится” жидкость в сцеплении. Заменили. Проблема вроде бы устранилась. Но вот прошел месяц и снова токая байда утром прогревал машину, включил скорость, а она не едет. В чем может быть дело? Может у кого так было? Подскажите кто может.
Serg писал(а): Всем привет! У меня Лачетти седан 1,6 механика. С месяц назад, когда были морозы, как обычно прогрел машину и собрался ехать — включил 1-ю передачу, отпустил сцепление, а она стоит. Газую стоит. Попробовал другие передачи бесполезно. Вышел из машины “фары протер” попробовал еще раз — поехала. Решил ехать в сервис. Приехал к официалам (по дороге на сфетофоре опять такая фигня повторялась, но снова прошла) те говорят у Вас все нормально скорость включается машина едет. Вы поездейте еще, как не поедет вызывайте эвакуатор и к нам. Я настоял на своем — мастер сел за руль и покатался по городу, но ни чего не услышал. Единственное, что мне предложили досрочно пройти ТО, при прохождении которого сказали, что им “не нравится” жидкость в сцеплении. Заменили. Проблема вроде бы устранилась. Но вот прошел месяц и снова токая байда утром прогревал машину, включил скорость, а она не едет. В чем может быть дело? Может у кого так было? Подскажите кто может.
Ау-у-у народ. Может кто нибудь откликнется? Не хотелось бы из-за одного вопроса создавать новую тему.
Мне кажется у всех почти так У меня в мороз пока коробка не прогреется задняя с трудом включается я делаю так вкл. третью и не отпуская сцепления перевожу на заднею скорость,но а если первая не идёт сначало вторую и потом тока первую,бесит конечно,но привыкаешь
Автомобиль: Шевроле Ланос. Спрашивает: Семен Лазарев. Вопрос: перестала включаться вторая передача, почему?
До сегодняшнего дня вторая включалась хоть как-то, ловил момент когда обороты около 3 000. Теперь вторая вообще включается через раз, и с хрустом и большим усилием. Приходится газовать на первой и потом накатом на третьей, горки преодолеваю с визгом, так как третья не тянет.
Почему перестала включаться вторая скорость, масло недавно в коробке меняли. Со снятием поддона. Пробовал отрегулировать кулису, но там всё хорошо, остальные передачи включаются чётко.
Инструкция по замене кулисы «вертолета» на Шевроле и ДЭУ Ланос своими руками
«Ведь проще заехать в автосервис, чтобы мастера выполнили замену кулисы на Ланосе быстро и качественно, а водителю не понадобится пачкать руки». Это утверждение правильное по отношению к иномаркам, но только не к Ланосу. Хотя он и считается иномаркой, но простая конструкция позволяет самостоятельно выполнять любые виды ремонтных работ. На первый взгляд замена кулисы на Ланосе — это сложная, трудоемкая и долгая процедура, но вы убедитесь в обратном после того, как узнаете поэтапную инструкцию этой процедуры.
Имея стандартный набор инструментов, можно приступать к работе:
Для начала отсоединяем клеммы от АКБ, и снимаем его. Это делается для того, чтобы облегчить выполнение работ.
Аккумуляторную платформу также рекомендуется демонтировать.
Используя ключ на «12», ослабляется гайка крепления стяжного хомута, которым фиксируется кулиса с ручкой переключения передач.
При помощи отвертки нужно поддеть фиксатор вертолета. Крепится он за счет изогнутых выступов на краях оси Т-образного болта. Этот болт однозначно идет под замену, так как за время эксплуатации он изрядно ржавеет.
Извлекается палец соединения вилки с кулисой, предварительно сняв стопорное кольцо. Износ пальца говорит о том, что процедура выполняется своевременно.
Извлекаем деталь из посадочного места через подкапотное пространство.
Ниже на фото показано, как выглядит извлеченный «вертолет» с автомобиля Ланос с пробегом в 118 тысяч км.
Переходим к демонтажу корпуса механизма выбора передач. Он крепится четырьмя болтами под ключ на «11». Снимаем его для того, чтобы заменить изношенный шток.

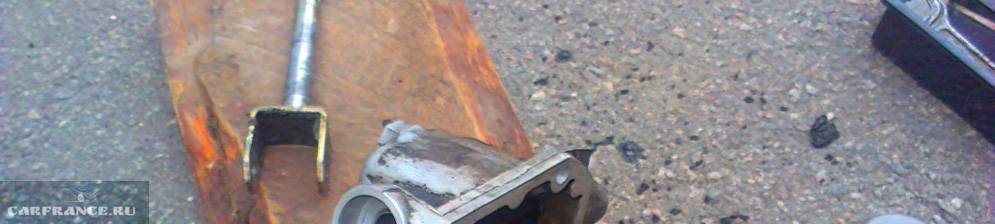

Извлекаем корпус, и видим следующую картину.
Можно посмотреть, что находится внутри МКПП Ланос и Шанс 1.5.
При покупке штока обязательно выбирайте оригинальную деталь, иначе он может не подойти по диаметру. На этой детали изнашиваются отверстия, что наглядно показано на фото ниже.
Используя пробой и молоток, выбиваем шпонку крепления штока.
Вытаскиваем шток, и не забываем достать шпонку, которая падает вниз.
Запоминаем расположение штока, чтобы в аналогичном виде установить новую деталь. Срез на штоке должен быть направлен в сторону к механизму.
Перед установкой нового штока осуществляется замена сальника. Для его при помощи отвертки извлекается штатный элемент, а на его место ставится новый. Теперь можно ставить на место шток, и фиксировать его шпонкой.
Шпонку забиваем молотком.
Очищается внутренняя часть механизма, после чего можно ставить его на место. Не забываем воспользоваться новой прокладкой, предварительно смазав ее силиконовым герметиком (не обязательно).
В аналогичной последовательности устанавливается на место кулиса. Фиксируем ее новым Т-образным болтом. Шток механизма соединяется пальцем, который фиксируется стопорной пластиной
Важно правильно установить палец, чтобы его шляпка находилась сверху, а фиксирующая пластина снизу. В таком случае при утере пластины палец останется на месте, и не выйдет из зацепления со штоком.
Далее выполняется настройка кулисы на Ланосе.
Этот процесс детально описан в материале выше, поэтому трудностей с регулировкой не возникает. Для начала соединяем шток кулисы с рычагом переключения передач, но при этом не затягиваем хомут. Устанавливаем сверло в регулировочное отверстие механизма, а затем перемещаемся в салон, и совмещаем отверстия ручки КПП. Далее остается зажать хомут, и проверить исправность работы детали после ее замены своими руками на автомобиле Ланос и Шанс 1.5. Подробное описание процесса замены кулисы или «вертолета» на Шевроле и ДЭУ Ланос представлено на видео.
В целом процесс занимает по времени не более 1-2 часов при условии, что работы проводятся впервые. Специалисты справляются с задачей за полчаса. По окончанию работ, как уже упоминалось выше, можно заменить масло в коробке.
После проведения несложного и самостоятельного обслуживания коробки передач Ланос, управление автомобилем станет комфортным, повысится безопасность, и самое главное, увеличится ресурс работы МКПП. Всем удачного и качественного ремонта.
Неисправности при включении передач и их устранение
Основные узлы современного автомобиля характеризуются одинаковыми принципами функционирования, несмотря на существенные различия в их конструкции. В частности, это касается и механических коробок (если не рассматривать заднеприводные авто, у которых рычаг связан напрямую с коробкой).
Машины с передним приводом могут иметь как продольное, так и поперечное расположение КПП. В последнем случае для связи между мотором и коробкой используется кулиса, на некоторых моделях (например, на ладовских «Весте» и «Калине») – тросиковый привод. Он считается более простым и надёжным, но и такая конструкция не лишена недостатков и может выйти из строя.
Итак, рассмотрим основные причины, из-за которых при работающем двигателе не включаются передачи.
Тяга, кулиса
Раз мы уже упомянули про отечественные автомобили с поперечным расположением силового агрегата (от «девятки» до «Приоры»), то при появлении вышеназванной проблемы в первую очередь необходимо начать поиски виновных именно с этих механизмов.
Если вы заметили, что при начале движения машины рычаг коробки хаотично и неприятно дребезжит, скорее всего, это кулиса вылетела из места крепежа. Подобная неисправность особенно часто проявляется на автомобилях семейства «Лада Самара» двух первых генераций. Способ устранения – замена кулисы или элемента крепежа на новые. Можно сказать, что эта самая очевидная и легко устранимая неисправность такого рода.
Тросик
На автомобилях более поздних годов выпуска вместо кулисы используется тросик. Если этот тросик оборвался, вы не сможете включить передачу, однако не только на работающем моторе, но и на заглушенном. Именно это и будет указывать на то, что вероятным виновником является именно приводной тросик. Заменить его не составит труда, а стоит он недорого по сравнению с другими узлами и деталями.
Недостаточный уровень трансмиссионного масла
Коробка, как и двигатель, может потерять герметичность, что приведёт к утечке смазывающей жидкости. При её дефиците вы почувствуете, что передачи «втыкаются» натужно, поскольку зацепление шестерёнок при отсутствии масла происходит с большим трудом. Если вовремя не устранить проблему, со временем выйдут из строя синхронизаторы и потребуется дорогостоящий ремонт.
Поэтому при появлении первых сложностей с переключением первым делом проверьте уровень масла в коробке, и если он ниже нормы – осмотрите трансмиссию на предмет наличия масляных пятен. При их обнаружении вы сможете уменьшить объём предстоящих работ, поскольку узнаете, какую именно прокладку или уплотнитель необходимо заменить. Впрочем рекомендуется проверить на целостность и сальники с обеих сторон коробки.
Подушка крепления мотора
Многие водители не в курсе, что из-за сильно деформированных подушек будет страдать не только мотор, но и коробка передач. И такое явление характерно для обоих типов трансмиссий, механической и автоматической.
Есть модели автомобилей, на которых и коробки устанавливаются на специальные опоры, которые периодически нужно проверять на целостность и при необходимости – менять. Самый простой способ проверки – убедиться, что двигатель, работающий на холостом ходу и при увеличении оборотов, не колеблется в продольном направлении. При сильном проседании подушек мотор также опускается, что может привести к поломке кулисы или заеданию вращения первичного вала. Проблема решается заменой деформированных подушек.
Вилка
До сих пор мы рассматривали довольно простые поломки, не требующие демонтажа коробки или сцепления. Пришла пора перейти к более серьёзным вещам – неполадкам в сцеплении, из-за которых на работающем двигателе не включается коробка передач.
Большинство современных авто, независимо от типа привода, переднего или заднего, оснащаются коробками, передачи в которых включаются с использованием гидравлического привода. Механизм срабатывания таков: при нажатии на педаль сцепления приводится в движение выжимной поршень, создающий в приводной магистрали избыточное давление, под воздействием которого вилка уходит в сторону и диск отсоединяется от вала.
Если все вышеперечисленные причины отсутствуют, необходимо осмотреть вилку на предмет утечек рабочей жидкости. Если уровень ТЖ низкий – высока вероятность, что прохудился пыльник цилиндра сцепления, из-за чего вилка не выжимается до конца и не происходит отсоединение диска.
Иногда вилка банально ломается, что свидетельствует о не самом хорошем её качестве, так что при необходимости замены не стоит выбирать более дешёвую деталь. На машинах с передним приводом операция замены вилки невозможна без снятия коробки.
Плохо включаются передачи на заведенном моторе: возможные причины
В самом начале следует отметить, что отсутствие возможности включить передачу на незаведенном двигателе может указывать на серьезную неисправность КПП, которая заключается в выходе из строя синхронизаторов. Второй причиной может быть износ или поломка шестерней. Также возможно заклинивание узлов и механизмов, отвечающих за передачу усилия от рычага в салоне на КПП при выборе передачи.
Для точного установления причин в первом случае потребуется снять коробку для разборки и последующей дефектовки, во втором необходимо выявить и заменить сломанные узлы. В ряде случаев бывает достаточно провести их профилактику: снятие, смазку и тщательную настройку.
Что касается проблемного переключения при запущенном ДВС, тогда в списке наиболее частых неисправностей отмечают:
- отсутствие трансмиссионного масла в КПП;
- проблемы с механизмом сцепления;
Как проявляется хруст в коробке передач
Есть негласное правило среди водителей – начинать поездку на автомобиле с выключенным радио. Это нужно, чтобы сразу проверить, не слышатся ли посторонние стуки, шумы и другие звуки, которые могут указывать на неисправную работу того или иного агрегата. Указывать на проблемы с коробкой передач будут следующие звуки:
- Хруст при включении передачи, при этом зачастую он может проявляться только на одной из передач, например, на задней;
- Треск при возвращении рычага КПП в нейтральное положение.
Если вы заметили в работе своей коробки один или оба из симптомов, следует как можно скорее определить и устранить причину.
Инструкция по замене кулисы «вертолета» на Шевроле и ДЭУ Ланос своими руками
«Ведь проще заехать в автосервис, чтобы мастера выполнили замену кулисы на Ланосе быстро и качественно, а водителю не понадобится пачкать руки». Это утверждение правильное по отношению к иномаркам, но только не к Ланосу. Хотя он и считается иномаркой, но простая конструкция позволяет самостоятельно выполнять любые виды ремонтных работ. На первый взгляд замена кулисы на Ланосе — это сложная, трудоемкая и долгая процедура, но вы убедитесь в обратном после того, как узнаете поэтапную инструкцию этой процедуры.
Имея стандартный набор инструментов, можно приступать к работе:
Для начала отсоединяем клеммы от АКБ, и снимаем его. Это делается для того, чтобы облегчить выполнение работ.
Аккумуляторную платформу также рекомендуется демонтировать.
Используя ключ на «12», ослабляется гайка крепления стяжного хомута, которым фиксируется кулиса с ручкой переключения передач.
При помощи отвертки нужно поддеть фиксатор вертолета. Крепится он за счет изогнутых выступов на краях оси Т-образного болта. Этот болт однозначно идет под замену, так как за время эксплуатации он изрядно ржавеет.
Извлекается палец соединения вилки с кулисой, предварительно сняв стопорное кольцо. Износ пальца говорит о том, что процедура выполняется своевременно.
Извлекаем деталь из посадочного места через подкапотное пространство.
Ниже на фото показано, как выглядит извлеченный «вертолет» с автомобиля Ланос с пробегом в 118 тысяч км.
Переходим к демонтажу корпуса механизма выбора передач. Он крепится четырьмя болтами под ключ на «11». Снимаем его для того, чтобы заменить изношенный шток.
Извлекаем корпус, и видим следующую картину.
Можно посмотреть, что находится внутри МКПП Ланос и Шанс 1.5.
При покупке штока обязательно выбирайте оригинальную деталь, иначе он может не подойти по диаметру. На этой детали изнашиваются отверстия, что наглядно показано на фото ниже.
Используя пробой и молоток, выбиваем шпонку крепления штока.
Вытаскиваем шток, и не забываем достать шпонку, которая падает вниз.
Запоминаем расположение штока, чтобы в аналогичном виде установить новую деталь. Срез на штоке должен быть направлен в сторону к механизму.
Перед установкой нового штока осуществляется замена сальника. Для его при помощи отвертки извлекается штатный элемент, а на его место ставится новый. Теперь можно ставить на место шток, и фиксировать его шпонкой.
Шпонку забиваем молотком.
Очищается внутренняя часть механизма, после чего можно ставить его на место. Не забываем воспользоваться новой прокладкой, предварительно смазав ее силиконовым герметиком (не обязательно).
В аналогичной последовательности устанавливается на место кулиса. Фиксируем ее новым Т-образным болтом. Шток механизма соединяется пальцем, который фиксируется стопорной пластиной
Важно правильно установить палец, чтобы его шляпка находилась сверху, а фиксирующая пластина снизу. В таком случае при утере пластины палец останется на месте, и не выйдет из зацепления со штоком.
Далее выполняется настройка кулисы на Ланосе.
Этот процесс детально описан в материале выше, поэтому трудностей с регулировкой не возникает. Для начала соединяем шток кулисы с рычагом переключения передач, но при этом не затягиваем хомут. Устанавливаем сверло в регулировочное отверстие механизма, а затем перемещаемся в салон, и совмещаем отверстия ручки КПП. Далее остается зажать хомут, и проверить исправность работы детали после ее замены своими руками на автомобиле Ланос и Шанс 1.5. Подробное описание процесса замены кулисы или «вертолета» на Шевроле и ДЭУ Ланос представлено на видео.
В целом процесс занимает по времени не более 1-2 часов при условии, что работы проводятся впервые. Специалисты справляются с задачей за полчаса. По окончанию работ, как уже упоминалось выше, можно заменить масло в коробке.
После проведения несложного и самостоятельного обслуживания коробки передач Ланос, управление автомобилем станет комфортным, повысится безопасность, и самое главное, увеличится ресурс работы МКПП. Всем удачного и качественного ремонта.
Инструкция по демонтажу коробки передач
Эта процедура может понадобиться для того, чтобы осуществить ремонт коробки или заместить части привода. Демонтаж коробки является достаточно трудоемкой процедурой, требующей наличия навыков и специального оборудования. В идеальном варианте лучше, чтобы эти манипуляции выполняли сотрудники автосервиса. Вес коробки составляет порядка 30 кг, поэтому потребуется помощь другого человека либо нужно использовать специальное подъемное устройство.
- Снимаем аккумуляторную батарею и полку;
- Снимаем привод переключения передач в сборе;
- Снимаем вал привода;
- Производим разъединение электрических разъемов у выключателя света заднего хода;
- Производим разъединение электрических разъемов у датчика спидометра;
- Вынимаем шпильку;
- Снимаем трубку цилиндра выключения сцепления;
- Снимаем соединительную гайку;
- Снимаем болт демпфирующего блока;
- Отвинчиваем болты кронштейна задней подвески;
- Снимаем кронштейн с задней подвески;
- Отвинчиваем болты крепления заднего демпфирующего блока;
- Снимаем задний блок;
- Отвинчиваем болты кожуха;
- Снимаем болты крепления верхнего кронштейна;
- Снимаем кронштейн;
- Отвинчиваем болты крепления коробки;
- Подбираем коробку домкратом;
- Отвинчиваем болты нижнего крепления;
- Снимаем коробку;
- Сдвигаем коробку по направлению к двигателю;
- Опускаем коробку.
Общее устройство механизма переключения передач Ланос
Кулиса на механической коробке передач представляет собой связующий элемент между рычагом и непосредственно самой КПП. Конструкция для каждой модели автомобиля отличается, так как производители постоянно стремятся усовершенствовать устройство, повышая тем самым надежность и эксплуатационный ресурс. Состоит кулиса Ланос из следующих узловых элементов:
- корпус, представленный в виде пластины;
- вилка и соединительный палец со стопорным кольцом;
- болт крепления кулисы;
- шток для соединения детали с рычагом переключения передач.
На автомобилях Ланос кулису еще называют вертолетом за счет своих конструктивных особенностей (имеет сходство с лопастями вертолета). Ниже представлена деталь в сборе со штоком КПП для автомобилей Ланос 1.5/1.6 и Шанс 1.5.
Конструкция этого механизма довольно простая, и в случае возникновения его неисправности, каждый владелец самостоятельно сможет справиться с ремонтом и заменой. Однако торопиться менять весь механизм не стоит, так как для начала необходимо выяснить причину поломки. В зависимости от типа поломок, устранить возникающие неисправности удается при помощи ремкомплекта кулисы КПП Ланос.
Регулировка рычага переключения передач
Симптомы: не включаются передачи.
Возможная причина: плохо отрегулированы тросы.
Инструменты: набор гаечных ключей, набор отверток.
Примечание. Регулировка рычага переключения передач требуется после его замены, а также после ремонта элементов привода переключения передач. Также стоит попробовать отрегулировать рычаг при нечетком включении передач.
1. Включите нейтралку в КПП.
2. Ослабьте хомут, стягивающий соединение штока рычага и привода механизма переключения передач.
3. Проверните в направлении движения часовой стрелки до упора шток механизма переключения передач, а затем утопите фиксирующий элемент.
4. Поднимите вверх чехол рычага переключения передач.
5. Переместите рычаг влево до крайней точки, а затем вставьте в отверстия штифт диаметром 5 миллиметров. Данный штифт должен пройти через отверстия, выполненные в рычаге и в корпусе (при выполнении данной операции запрещается поднимать блокировочное кольцо включения задней передачи).
6. Произведите установку стяжного хомута штока рычага и привода механизма переключения передач.
7. Выньте штифт и фиксатор, установленные в корпус механизма переключения передач при его регулировке.
8. Убедитесь, что передачи переключаются легко. Если это не так, то повторите регулировку.
