Четырехступенчатая коробка передач и пятиступенчатая КПП: что лучше

Дорогие «мелочи»

Учитывая неплохую общую надежность конструкции коробки 5HP-19 она все же имеет несколько досадных «болячек». Например, она может перестать реагировать на перемещения селектора. Обычно поломка заключается в неисправности так называемого «позиционера», то есть датчика диапазона переключения. Этот датчик установлен на «колоколе» «автомата». Именно от него блок управления коробки получает данные о положении селектора. Также через этот переключатель питается система «круиз-контроля», лампы заднего хода, а также реле АКП (оно предотвращает запуск мотора при положении селектора в ином положении, кроме «Р» и «N»).

Виной всему особенности конструкции переключателя и его расположения в автомобиле. Вследствие установки данного узла на корпусе коробки, под днищем автомобиля, он постоянно подвержен воздействию агрессивной дорожной среды. Со временем это приводит к нарушению герметичности корпуса переключателя. От поступающей внутрь его грязи и влаги «закисают» и выходят из строя расположенные внутри микровыключатели, которые и перестают «видеть» положение селектора выбора передач.

Устранение проблемы – дело из разряда «как повезет». В легких случаях удается отделаться только чисткой и просушкой микровыключателей, плюс замена уплотнителей корпуса переключателя. В худшем случае предстоит замена всего «позиционера» «в сборе».

Отдельную проблему с электроникой коробки 5HP-19 могут создать себе владельцы автомобилей Audi A6 и A4, а также VW Passat B5. На этих автомобилях блок управления «автоматом» расположен под ковролином в салоне прямо под ступнями переднего пассажира. Блок можно буквально «замочить» в том случае, если в водосборном ящике под капотом (там, где расположена АКБ) произойдет засорение дренажных отверстий. В этом случае влага пойдет в салон как раз в область коврика под ногами штурмана. По словам ремонтников, «утопленные» ЭБУ встречаются не так уж и редко.

Традиционно, все дело в профилактике: необходимы постоянный контроль за состоянием дренажных отверстий в водосборном ящике и дополнительные резиновые коврики в салон на период зимней эксплуатации автомобиля.

Рекомендации по покупке б/у автомобилей с АКПП

Даже самые надёжные трансмиссии выходят из строя: если автоматическую коробку передач нещадно эксплуатировать, не менять масло и фильтры — автомат придётся серьёзно ремонтировать или заказывать контрактный. Перед покупкой машины с пробегом, нужно на ней прокатиться и проверить состояние на СТО. В надёжной АКПП переключение передач происходит без толчков, рывков, задержек. Громыхание или шорох указывает на проблемы с гидротрансформатором, а значит дорогостоящий ремонт.

Цена на автомобили с надёжным автоматом б/у начинается от 150 000 руб. Это простые, дешёвые в обслуживании и ремонте машины «без понтов». За 600 000 руб. покупатель получит автомобиль с комфортом и небольшим пробегом. Выбирая машину б/у с мощным двигателем, нужно помнить о дорогом обслуживании и высоком транспортном налоге.

С осторожностью нужно выбирать популярные модели Renault Logan, Kia Rio, Skoda Octavia, Hyundai Solaris. Эти надёжные автомобили часто используются таксопарка и, поэтому сильно изнашиваются

Пробег легко скрутить, поэтому машину лучше тщательно проверить.

Рекомендуем авто до 300 тыс руб

За эту сумму можно найти рабочий, семейный автомобиль класса А или B. В рекомендуемых машинах установлены надёжные коробки автомат от известных заводов — изготовителей.

МодельГод выпуска
Kia Rio II2007 — 2011
Nissan Almeraс 2008
Hyundai Getz2006 — 2010
Chevrolett Lacetti2009 — 2012
Renault Megan2006 — 2012

Читать

Назначение кнопки Shift Lock release на АКПП

Рекомендуем авто до 600 тыс руб

В пределах 600 000 рублей можно найти автомобиль В и С класса в разных кузовах, кроссовер с надёжным автоматом и средней комплектацией.

МодельГод выпуска
Hyundai Solaris I рестайлинг2014 — 2017
Kia Rio III2011— 2015
Kia Ceedс 2009
Honda Civic2010 — 2012
Skoda Octavia2008 — 2013
Volkswagen Jetta2012 —2014
BMW X32007—2010
Hyundai Tucsonс 2007
Suzuki Grand Vitaraс 2008

Рекомендуем авто до 1 млн руб

За 1 млн рублей найти автомобиль с надёжной АКПП, в максимальной комплектации и в отличном состоянии можно в среднем и премиум классах.

МодельГод выпуска
Audi Q72009 —2015
Lexus LS2009 — 2011
Jaguar XF2013 — 2016
Volvo XC702010 — 2013
Mercedes Е-class2010 — 2012
Kia Optima2013 — 2016
Honda Accord2011 — 2013
Mitsubishi Outlander2012 — 2015
Nissan Qashqai2012 — 2015
Volkswagen Tiguan2011 — 2016

Рекомендуем авто до 1,5 млн руб

В бюджет попадают мощные и комфортные автомобили премиум класса с надёжной коробкой автомат от 3 до 5 лет эксплуатации.

МодельГод выпуска
BMW X62011 —2014
Mercedes-Benz CLS-klasse2005 — 2011
Hyundai Genesis2014 — 2016
Toyota Rav42015 — 2018
Nissan Pathfinder2014 — 2016
Kia Sorento2014 — 2018
Jeep Grand Cherokee IV2013 — 2018
Audi A72010 — 2014
Hyundai Tuscon III2016 — 2018
Ford Kuga2016 — 2018

Немного о синхронизаторе МКПП

Синхронизатор служит для безударного включения передач за счет выравнивания угловых скоростей вала и шестерни. Конструктивно синхронизатор состоит из муфты, двух блокировочных колец, трех сухарей и двух проволочных колец.

В процессе включения передачи вилка передвигает муфту к нужной шестерне, куда вначале перемещается блокировочное кольцо. Возникающая сила трения за счет разности угловых скоростей элементов поворачивает блокировочное кольцо до упора. Дальнейшее движение муфты синхронизатора и зацепление происходит только после выравнивания угловых скоростей. Более подробно почитать про синхронизатор можно в нашей статье Устройство и принцип работы синхронизатора КПП.

Что такое передаточное число КПП?

Передаточные числа КПП — частные от деления количества зубцов ведомых к количеству зубьев ведущих шестерней. Ещё такие передачи, у которых высокие передаточные числа — называют «короткими», а низкие числа – «длинными».

Физический смысл заключается в следующем: так как наибольшей частотой вращения обладает всегда двигатель (коленвал и первичный вал),

а частота вращения кардана всегда ниже (поэтому коробка и называется КПП – коробка понижающих передач), за исключением 5 передачи, где передаточное число меньше 1, то передаточное число – это количество оборотов карданного вала за один оборот коленвала.

Есть общее правило: чем оно больше, тем более короткое время понадобится при нажатии педали газа, чтобы набрать максимальное количество оборотов. Соответственно, передача будет более мощной, автомобиль будет «выпрыгивать» вперёд, но при этом водитель должен быть готов к быстрому переключению. И, как только машина значительно ускорилась, нужно готовиться к переключению. Поэтому характерно на высоких оборотах падение скорости.

Для того чтобы улучшить динамику автомобиля при разгоне, можно, конечно, сделать тюнинг карбюратора. Но если вы решились на настоящий поступок – нужно изменить главное передаточное число, главной пары КПП.

В КПП есть такое понятие, как ряд – набор валов и шестерёнок.

  • изначально на ВАЗ ставилась четырёхступенчатая КПП 2101;
  • затем с 1976 года появилась «нивовская» КПП, или 2121. Она отличалась повышенным рядом, где передаточное число было низкое (всё – таки внедорожник)! Кроме этого, ею комплектовались «шестёрки» с объёмом 1,6 л;
  • за год до Олимпиады – 80 появилась КПП 2105;
  • в настоящее время в продаже есть только 2107, 21074 и кое – где можно встретить 2106. Все другие коробки сняты с производства;
  • КПП 2107 существует для пятиступенчатой коробки, она именуется 21074, разница в том, что есть место для крепления блока шестерней заднего хода и пятой передачи;

Чтобы не утомлять читателя, приведём данные передаточные числа в таблице для КПП 2101, родоначальницы коробок (на самом деле, естественно, фиатовской конструкции) и ВАЗ 2107.

Ваз 2101Ваз 2107
11718
22928
31514
43333
53.7533.667
62020
72727
82.3032.1
92424
102121
111.4931.361
1211
1338
1420
150.819
  1. – количество зубцов первичного вала (главная пара);
  2. – количество зубцов промежуточного вала (главная пара);
  3. – промежуточный вал 1 ;
  4. – вторичный вал 1 ;
  5. – передаточное число 1 передачи;
  6. — промежуточный вал 2 ;
  7. — вторичный вал 2 ;
  8. — передаточное число 2 передачи;
  9. — промежуточный вал 3 ;
  10. — вторичный вал 3;
  11. — передаточное число 3 передачи;
  12. — передаточное число 4 передачи;
  13. — промежуточный вал 5;
  14. — вторичный вал 5;
  15. – передаточное число 5 передачи. У ВАЗ 2107 нет.

Даже при поверхностном анализе эти передаточные числа говорят следующее:

  1. все передаточные числа ВАЗ 2107 чуть ниже, чем ВАЗ 2101, это делает коробку «мягче»;
  2. на 4 передаче имеем 1, это значит, что карданный вал и коленвал соединены напрямую;
  3. существует 5 передача, которая заставляет колёса вращаться быстрее первичного вала, так как отношение меньше единицы.

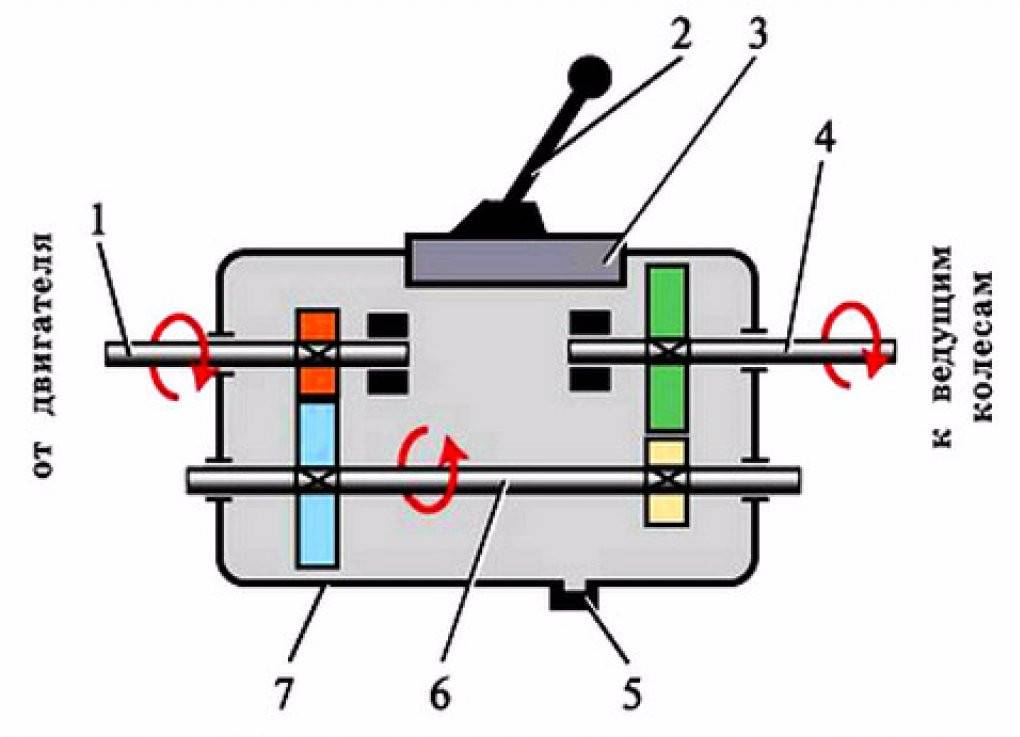

Устройство механической коробки передач

  • картера;
  • первичного, вторичного и промежуточного валов с шестернями;
  • дополнительного вала и шестерни заднего хода;
  • синхронизаторов;
  • механизма переключения передач с замковым и блокировочным устройствами;
  • рычага переключения.

Сцепление

Сцепление является неотъемлемым компонентом механической КПП, осуществляющим разъединение двигателя и коробки в момент переключения ступеней без последствий для агрегатов. Говоря упрощенно — сцепление отключает крутящий момент. В момент выжатой педали сцепления мотор и колеса автомобиля вращаются отдельно друг от друга.

Сцепление создано для аккуратного соединения мотора и колес. Состоит из двух дисков, один из которых соединен с двигателем, второй — с колесами. В момент отпускания педали сцепления диски прижимаются и начинаются вращаться вместе. Именно поэтому и важна плавность отпускания педали.

Шестерни и валы

В стандартных МКПП оси валов расположены параллельно, на них располагаются шестеренки. Ведущий (первичный) вал присоединяется к маховику мотора через корзину сцепления, находящиеся на нем продольные выступы передвигают второй диск сцепления и передают через жестко закрепленную ведущую шестерню вращающий момент на промежуточный вал.

В хвостовике ведущего вала расположен подшипник, к которому примыкает конец вторичного. Отсутствие фиксированной связи делает возможным крутиться валам независимо друг от друга в разных направлениях и с разными скоростями.

На ведомом вале имеется целый набор различных шестерней как жестко закрепленных, так и свободно вращающихся.

Синхронизаторы

Угловые скорости первичного и вторичного валов уравниваются при содействии синхронизатора и становится возможным смена ступени. Синхронизаторы обеспечивают более щадящий режим эксплуатации КПП и пониженный шум.

Зубья последнего устанавливаются против зубьев муфты, поэтому последующее смещение муфты становится невозможным. Муфта заходит без противодействия в зацепление с малым венцом на шестерне. Шестерня за счет такого соединения жестко блокируется с муфтой. Такой процесс осуществляется за доли секунды. Один синхронизатор обычно обеспечивает включение двух передач.

Четырехступенчатая и пятиступенчатая МКПП

Итак, на смену так называемой «четырехступке» достаточно быстро пришла «пятиступка». Сразу отметим, пятиступенчатая коробка передач механика не сильно отличается от 4-х ступенчатой КПП по устройству (форма задней крышки и другие элементы похожи). Главной отличительной особенностью является размещение пятой ступени (скорости, передачи), которая стоит в конце вторичного вала.

Если точнее, в заднем торце промежуточного вала имеется резьбовое отверстие, куда вкручивается болт крепления блока шестерен пятой передачи, а также заднего хода. Сама пятая передача и задний ход находятся в полости задней крышки, ступица муфты синхронизатора пятой передачи установлена вместе с ведомой шестерней заднего хода на вторичном валу. Далее, за ступицей, установлена упорная шайба и втулка, где стоит шестерня пятой передачи.

Указанная дополнительная пятая передача была использована для того, чтобы позволить двигателю работать с меньшими оборотами при езде на высокой скорости. С одной стороны, такое решение увеличивает ресурс ДВС и КПП, а с другой позволяет экономить топливо.

Простыми словами, владельцам автомобилей с 4-х ступенчатой МКПП хорошо знакома ситуация, когда при движении по трассе со скоростью от 100-120 км/ч и выше на четвертой передаче обороты двигателя высокие, двигатель и коробка сильно шумят под нагрузкой, повышен расход топлива. Чтобы повысить комфорт, остается только снизить скорость.

Именно для решения указанной задачи конструкторы и внедрили 5 передачу, чтобы снизить нагрузку на двигатель и КПП, уменьшить шумы и повысить топливную экономичность.

Если говорить о недостатках, 5-и ступенчатая коробка более требовательна к уровню масла в КПП, чем четырехступка. Если масла в коробке недостаточно, часто бывает так, что именно 5 передача первой выходит из строя, КПП начинает выть и сильно шуметь под нагрузкой.

теория тюнинга – спортивные ряды КПП ВАЗ

6 сообщений

Спортивные ряды КПП на автомобили ВАЗ

ЗАПОМНИТЕ: КПП подбирается в первую очередь под мотор, а не наоборот. Если вы строите свой автомобиль, для какого либо из видов автомобильного спорта то главным агрегатом является мотор, а потом уже вы строите всё вокруг него.

Спортивный ряд представляет собой первичный цельный неразборный вал (на него передаётся момент от двигателя) и вторичный вал (разборный) на котором находятся ведомые шестерни передач. Следует отметить, что обычно «спортивный ряд» поставляется в виде первичного вала и набора шестерёнок вторичного вала. Между собой ряды отличаются как передаточными числами, так и количеством изменённых передач. Давайте подробнее рассмотрим, что сейчас представлено на рынке:

=Серийный РЯД КПП Этот ряд можно отнести к категории «Серийный» и классу «Серийный» Количество изменённых передач: 0 Нумерация изменённых передач: — Описание: 1-я передача (3.64); 2-я передача (1.95); 3-я передача (1.35); 4-я передача (0.94); 5-я передача (0.78). Стандартный ряд КПП устанавливаемый на все переднеприводные автомобили ВАЗ серийно.

=05 РЯД КПП Этот ряд можно отнести к категории «Спорт» и классу «длинных» рядов. Количество изменённых передач: 4 Нумерация изменённых передач: +1,+2,+3, -4 Описание: 1-я передача (2.92); 2-я передача (1.81); 3-я передача (1.28) 4-я передача (0.96); 5-я передача (0.78) серийная, либо (0,69) от 103-го ряда. С главной парой 3.7 отлично подходит для турбомотора. Требуется 1 шайба 2 мм под 4 передачу.

=06 РЯД КПП Этот ряд можно отнести к категории «Спорт» и классу «длинных» рядов. Количество изменённых передач: 5 Нумерация изменённых передач: +1,+2,+3, -4, -5 Описание: 1-я передача (2.92); 2-я передача (1.81); 3-я передача (1.26); 4-я передача (1.06); 5-я передача (0.94). Возможна установка 6-й передачи (0.78). Пятая передача 6-го ряда это четвёртая передача стандартного ряда. Рекомендуемые ГП 4.13 или 4.33. Требуется 1 шайба 2 мм под 4 передачу.

=07 РЯД КПП Этот ряд можно отнести к категории «Спорт» и классу «коротких» рядов. Количество изменённых передач: 5 Нумерация изменённых передач: +1, -2, -3, -4, -5 Описание: 1-я передача (2.92); 2-я передача (2.05); 3-я передача (1.56); 4-я передача (1.31); 5-я передача (1.13). Желательна установка 6-й передачи (0.94). В бюджетном варианте возможна установка 5-й передачи (0.78) от стандартного ряда, но за возможность движения по трассе придётся расплачиваться «огромным» провалом между 4-й и 5-й передачами. Этот ряд по праву считается «классическим» и наиболее широко используется в соревнованиях по автомобильному спорту. Чаще всего устанавливается с ГП 4.13, 4.33, 4.5. Требуется 1 шайба 2 мм под 4 передачу и 1мм под 5 передачу.

Устанавливаем шестерню шестой скорости

Инструкция по установке и порядок выполнения:

  • Взять стандартный набор инструмента для снятия и разборки коробки и инструмент, описанный выше
  • Необходимо выполнить все процедуры и принять меры безопасности, как при снятии коробки
  • Выполнить снятие КПП(см.ВАЗ 2109 ремонт КПП: как выполняется правильно) по всем правилам с помощником
  • Выполнить разборку коробки до снятия с нее корпуса включительно

Коробка, разобранная до снятия корпуса

  • Заменяем шток для вилки 5-той скорости на шток 5-той-6-той скорости
  • Закручиваем корпус обратно
  • Если сходу не удалось установить шестерни 5-той передачи вторичного вала, из за нехватки места для игольчатого подшипника, тогда берем болгарку и шлифуем либо подшипник, либо дистанционное кольцо (выполняем стачивание на один миллиметр)
  • Потом выполняем надевание нижнего стопорного кольца ступицы синхронизатора на втулку нашего вторичного вала
  • Затем вставляем снизу сточенное нами дистанционное кольцо, напрессовываем на вторичный вал втулку (при этом возможно понадобиться поработать молотком)
  • При разборке, скорее всего, надо будет пожертвовать ступицей синхронизатора, вряд ли будет возможно спрессовать ее без повреждения
  • Вставляем игольчатый подшипник 5-той передачи
  • Затем устанавливаем дистанционное кольцо для шестерни 5-той скорости
  • Вставляем шестерню 5-й скорости совместно с блоком шестеренок 5-той-6-той скоростей первичного вала
  • Затем устанавливаем блок. Кольцо для синхронизатора 5-той передачи
  • За ним следом устанавливаем на ступицу синхронизатора для первой-второй передач наш синхронизатор (от бывшей 5-той передачи)
  • Напрессовываем на втулку от вторичного вала ступицу в комплекте (сборе) с вилкой и муфтой, пока вилку не привинчиваем к штоку
  • Надеваем второе стопорное колечко
  • Устанавливаем блок
  • Затем кольцо синхронизатора 6-той скорости
  • Просовываем шестеренку 6-той скорости вторичного вала на ее место, для этого приподнимаем блок 5той-6-той передачи первичного вала
  • Это делается без подшипника, потому что иначе просто не лезет
  • Если выполнить эту манипуляцию не получится, придется собирать блок 5-той-6-той скоростей в руках
  • Затем можно вставлять игольчатый подшипник 6-той передачи
  • Включаем 2-рую передачу при помощи штока
  • Руками включаем 5-тую передачу, при этом, не выключая вторую
  • Ключом 6-гранником на 12, закручиваем гайку первичного вала
  • Затем делаем отметку под болтик М6 на гаечке напротив отверстия блока 5-той-6-той скоростей
  • Откручиваем гайку обратно
  • Делаем на ней специальную фиксирующую лунку, применяем для этого болгарку (вам по месту будет понятно, где именно)
  • Уменьшаем высоту головки болтика от РДТ , чтоб он больше не задевал ей за подшипник
  • Непременно смазываем «Локтайтом» все гайки валов, затем закручиваем их
  • Закручиваем фиксирующий болтик с резьбой М6
  • Напрессовываем внутренние части от роликовых подшипников на гайки валов
  • Впрессовываем в крышку коробки оставшиеся детали подшипников
  • Заменяем две шпильки в корпусе КПП на приобретенные
  • Надеваем крышку. Она будет задевать за стальную пластинку
  • Поэтому, при установке ее нам придется стачивать крышку дрелью с шарошкой

Дорогие в обслуживании типы АКПП

Самые ненадежные АКПП проявляют себя в неправильной работе буксуют, дергаются, тормозят при переключениях. После замены сломанных элементов история повторяется, появляются другие проблемы. Вождение вызывает раздражение и становится небезопасным.

К примеру, совместное детище Peugeot/Citroen/Renault — коробка AL4/DP0, требовала ремонта каждые 50 000 км. Проблема скрывалась в изменении внутреннего сопротивления соленоида при нагреве до рабочей температуры. Электроклапаны работали с перебоями. Передачи включались с рывками. Игнорирование ситуации приводило к быстрому износу фрикционных дисков. Другой проблемой AL4 оказалась неудачная система охлаждения: теплообменник протекал, автомат летом сильно перегревался.

Рассматривать надежность АКПП нужно в паре с двигателем. Так, недостатки дизельного мотора, связанные с конструктивными особенностями, выявляются при тяжёлых условиях эксплуатации, а долгая езда с неполадками приводит к дорогому ремонту. Если коробка не подходит по мощности к мотору, то оба агрегата быстро сломаются от чрезмерных нагрузок.

Помимо особенностей конструкции, вызывать неприятности в работе АКПП может:

  • низкое качество масла;
  • естественный износ аппаратуры и деталей;
  • ремонт неквалифицированным персоналом;
  • использование запчастей сомнительного качества.

Экономия на обслуживании в будущем отразится в разорительной замене коробки.

«Необслуживаемые» АКПП рассчитаны на ресурс 150 000 км, найти среди них надёжную сложно. Автопроизводители намеренно снижают срок службы машины. Средний ресурс у двигателя иномарки составляет 400 000 км, у отечественных моторов до 250 000 км. Причины мирового «сговора» не скрываются: ужесточаются экологические нормы, происходит глобализация производства, появляется дополнительный заработок на ремонтах и продажах новых автомобилей.

Читать

Можно ли коробку автомат завести с толкача: последствия для АКПП

Коробка передач ВАЗ 2107 пятиступенчатая схема, ремонт,

АвтолюбителиЗамена натяжителя цепи привода распределительного вала Ваз-2107Post navigationПопулярные статьиРазделы сайта

Конечно же, всем известно, что работы по ремонту двигателя или коробки передач автомобиля лучше доверять профессионалам. Но для каждого владельца ВАЗ 2107 будет совершенно не лишней информация о том, как снять коробку и провести ее ремонт самостоятельно.

Пятиступенчатая коробка передач ваз 2107 нуждается в ремонте при появлении следующих признаков:

  • появление гула или усиление привычных шумов;
  • затруднение переключения передач;
  • самопроизвольное отключение во время движения;

https://youtube.com/watch?v=t4hvIWvZc-E

Эти признаки вызываются износом различных деталей КПП 5, например, подшипников, синхронизаторов, сферических шарниров или сальников. Но в любом случае, при обнаружении неисправностей потребуется снятие и разборка механизма. А для того чтобы проделать все эти действия верно, необходимо ориентироваться в устройстве коробки передач ваз 2107 и уметь ее разбирать.

Устройство КПП на ВАЗ 2107

В целом, пятиступенчатая коробка передач имеет те же самые функции, что и ее предшественницы: она изменяет крутящий момент от двигателя по направлению и величине. Отличия состоят в том, что пятиступка имеет 6 скоростей, включая 1 заднюю скорость.

Схема КПП ВАЗ 2107

Внутри корпуса КПП выделяются:

  • два вида валов с разным количеством шестерней – первичный и вторичный;
  • рычаги, отвечающие за переключение передач.

При обнаружении неисправностей коробку рекомендуется снимать, опираясь на инструкцию производителя.

Работы по демонтажу пятиступенчатой КПП ВАЗ 2107

Установка автомобиля на подъемник (можно использовать эстакаду или яму), предваряется отсоединением аккумулятора и снятием панели радиоприемника:

  1. Убрать и разобрать стержень КПП.
  2. Отсоединить крышку с бреши в месте присоединения рычага и убрать наполнитель из поролона.
  3. Убрать приемную трубу от выхлопной системы.
  4. Сместить стартер, отсоединить провод спидометра.
  5. Раскрутить держащие кардан болты и убрать его.
  6. Тем же способом убирается цилиндр сцепления.
  7. После этого коробка передач снимается с машины. Для этого лучше всего пригласить помощников, которые поддержат механизм, пока Вы откручиваете крепежные болты. На этом этапе желательно также слить масло из трансмиссии.

После того, как все эти действия проделаны, делаем ремонт коробки передач ВАЗ 2107.

Процесс ремонта

Приступая к ремонту или тюнингу КПП, постарайтесь как можно тщательнее отмыть все доступные поверхности керосином.

Далее следует аккуратно раскрутить все болты крепления, последовательно высвобождая детали.

Каждая передача разбирается отдельно, при этом важно тщательно проверять не только прокладки, но и сальники. Исправление и диагностика поломок включают замену прокладок, это обязательное условие, сальники же обычно меняются, если они сильно изношены. Разобранная коробка ВАЗ 5 ступка должна быть еще раз промыта, после чего все детали еще раз проверяются на наличие неисправностей и, при необходимости, заменяются новыми

Чаще всего заменять приходится изношенную шестерню или подшипник

Разобранная коробка ВАЗ 5 ступка должна быть еще раз промыта, после чего все детали еще раз проверяются на наличие неисправностей и, при необходимости, заменяются новыми. Чаще всего заменять приходится изношенную шестерню или подшипник.

Для замены деталей можно купить готовый ремкомплект КПП, составленный с учетом наиболее часто возникающих именно в пятиступенчатых коробках неисправностей. Кроме того, перед разборкой трансмиссии подготовьте необходимые инструменты: ударную отвертку, трехзахватный съемник, ключи разных диаметров и динамометрический ключ. Также для обслуживания потребуется фиксирующий клей, комплект прокладок и сальников, желательно наличие ремкомплекта.

Необходимо заметить, что, как и любая коробка передач, 5 ступка ВАЗ 2107 нуждается в периодическом обслуживании для предупреждения возникновения неисправностей во время движения.

После того, как все детали проверены и заменены, можно приступать к сборке КПП, проводя все действия в обратном порядке. В случае, если детали подверглись слишком сильному износу и замена отдельных узлов уже не помогает, может потребоваться полная замена коробки передач на автомобиле ВАЗ 2107.

Таким образом, обслуживание и ремонт КПП ВАЗ 2107 вполне доступно проводить самостоятельно, главное выполнять все требования инструкции по демонтажу и следовать чертежам при сборке.

Синхронизаторы

Это важная составляющая любой механической трансмиссии. Служат синхронизаторы для сглаживания скорости вращения шестерни и вала. Переключение передач благодаря синхронизаторам происходит быстро и мягко. В устройство входит:

  • Блокировочное кольцо.
  • Ступица.
  • Шестерня, имеющая фрикционный конус.
  • Муфта включения.

Ступица – это главный элемент узла. Она имеет два шлица (наружные и внутренние). За счет них механизм соединяется с валом трансмиссии, двигаясь по нему в разную сторону. Благодаря наружному шлицу элемент соединяется с муфтой включения. Также устройство ступицы предполагает наличие трёх пазов. Каждый установлен под углом в 120 0 относительно друг друга. Данные пазы служат для установки «сухарей». Что это такое? Это подпружиненные элементы, фиксирующие муфту в положении «нейтраль». При такой установке муфты синхронизатор коробки не работает. Маховик свободно вращается, не передавая момент на коробку. Сама муфта соединяет шестерни с валом коробки. Деталь устанавливается на ступице. С внешней стороны она соединяется с вилкой КПП.

Для выравнивания угловых скоростей используется блокировочное кольцо. Сглаживание вращения происходит за счёт трения. Кольцо не дает муфте замкнуться, пока шестерня и вал не будут иметь равные обороты вращения. Внутренняя часть блокировочного кольца обладает конусной формой.

Как работает синхронизатор в МКПП:

  • Муфта при нерабочем состоянии находится в среднем положении. Шестерни на валах трансмиссии свободно вращаются.
  • При выборе водителем передачи, муфта двигается к шестерне посредством вилки. При этом муфта двигает блокировочное кольцо. Последнее прижимается к конусу шестерни.
  • Кольцо прокручивается и блокирует последующее движение муфты.
  • За счет трения, обороты вала и шестерни выравниваются.
  • Муфта зацепляет вал и шестерню КПП.
  • Передается крутящий момент от маховика ДВС.

Механическая КПП 6 ступенчатая

Включение передачи происходит посредством синхронизатора и муфты, и этот процесс управляется электронно с помощью гидравлического усилителя.

Парадоксально, но факт: автомобили с трансмиссией DSG разгоняются быстрее автомобилей с механической КП. Например, модель Golf R32 с такой коробкой передач разгоняется от 0 до 100 км/час за 6,4 сек., а с механической КП — за 6,6 сек. Максимальная скорость обеих моделей часто бывает одинаковой — 247 км/час, но самый впечатляющий эффект DSG виден в уровне потребления топлива: автомобиль Golf R32 с такой КП на 100 км пути в среднем расходует 10,2 л бензина, или на 1,3 л меньше, чем такой же автомобиль с механической КП.

Подробнее о том, что представляет собой «механика»

Как работает механическая КП? Что она из себя представляет? Давайте разберемся. Механическая коробка передач выполняет простую и понятную функцию: смена передаточного отношения скорости вращения колесам от мотора. Важная составляющая часть её – передаточный механизм зубчатого (чаще всего) вида. Мы уже выяснили, что функционирует механическая КП путем манипуляций водителя, который самостоятельно решает, какое в настоящий момент значение передаточных чисел требуется для корректной работы всего авто.Отсюда и название – механическая, что предполагает полностью ручное управление.

Устройство

Ручная трансмиссия относится к ряду ступенчатых агрегатов, ввиду того, что смена скоростей производится ступенчато. Каждая ступень скорости обеспечивает определенное передаточное соотношение нескольких валов внутри коробки. Каждая шестерня обладает своей передаточной скоростью и обеспечивает максимальный разгон автомобиля, а также его экономичность.

Из этого следует, что каждая передача обладает своей передаточной скоростью. Чем ниже скорость, тем выше передаточное соотношение, соответственно, чем выше ступень, тем передаточное отношение меньше, другими словами автомобиль набирает максимальную скорость.

Существуют разные коробки переключения передач, а именно 4, 5 и 6 ступенчатые. Из всех этих видов можно выделить некоторые – это 2х и 3х вальные трансмиссии.

Так ли необходимо брать 6МКПП

Сравнивая 5 или 6-ступенчатые механические коробки передач, возникает вполне закономерный вопрос. Касается он того, стоит ли переплачивать за ещё одну передачу либо же смысла в этом существенного нет.

Тут всё зависит от потребностей и пожеланий конкретно каждого автомобилиста. Если вы заинтересованы в покупке современной и технически более совершенной машины, которая обеспечит вам должный уровень экономии и динамики, тогда однозначно 6-ступенчатные механические коробки окажутся более предпочтительным вариантом, нежели 5-ступенчатые.

Такую коробку с дополнительной передачей стоит брать и тем, кто покупает машину на долгосрочную перспективу, планирует эксплуатировать её ещё не один год, а в последующем хочет выгодно продать. Ликвидность автомобилей с улучшенной механикой более высокая, нежели в случае с 5МКПП. Такие коробки постепенно теряют свою актуальность, водители начинают понимать разницу, и между одинаковыми автомобилями с МКПП стараются выбирать ту, у которой 6 ступеней, а не 5.

В пользу 5МКПП говорит только более низкая стоимость. При покупке новой машины на коробке можно сэкономить около 50 тысяч рублей. Но затем эти же деньги вы потратите на более частый ремонт, обслуживание, замену масла. Не забывайте о несколько увеличенном расходе топлива. Да, за пару месяцев 6МКПП себя не окупит, а вот через 1-2 года точно уже пойдёте в плюс при достаточно активной эксплуатации.

«Полный» вперед!

Коробка 5HP-19 применялась на полноприводных автомобилях, благо ее удачная конструкция способна передавать высокий крутящий момент. Конечно, не надо представлять себе матерые внедорожники. «Автомат» 5HP-19 устанавливался на автомобили Audi с трансмиссией Quattro (включая А6 Allroad) и на VW Passat B5 с полным приводом 4Motion. Да, в этих случаях «автомат» испытывает более высокие нагрузки и служит обычно не так долго, как в переднеприводном исполнении. Коробку могут прикончить и элементарные ошибки при эксплуатации. Например, неудачные попытки выбраться из какой-нибудь грязи в «раскачку». Если не допускать обязательной остановки автомобили перед переключением из «реверса» в «драйв», то механизм «автомата» испытывает на себе сильнейшие скачки давления, из-за чего разрушается барабан муфты переднего хода и обламываются зубья на тормозе «D», отвечающем за включение заднего хода. Во время зимней эксплуатации легко столкнуться с обламыванием первичного вала «автомата» 5HP-19 если начать штурмовать сугробы, снежную целину и просто «дрифтить» на совершенно холодной и непрогретой АКПП.

А если при этом в коробке неисправно работает регулятор главного давления, то можно довести трансмиссию до разрушения барабана «D-G».

Основные преимущества шестиступенчатых коробок передач

Техническое превосходство 6 ти ступенчатой коробки передач перед предшествующими моделями состоит в следующем:

  1. Благодаря снижению разрыва между передачами, смена скоростей осуществляется намного быстрее (появился новый термин «короткоходные передачи»).
  2. 6 ступенчатая акпп dcps имеет повышенный эксплуатационный ресурс.
  3. Снижение количества оборотов выходного вала приводит к уменьшению расхода горючего (особенно хорошая экономия бензина или дизельного топлива наблюдается при эксплуатации автомобиля на загородных трассах).
  4. Улучшены динамические характеристики (разгон авто до 100 км/час).
  5. При помощи электронного блока создаются лучшие условия для перехода на другой режим.
  6. Улучшен комфорт при управлении автомобилем.

МКПП 6 ступенчатая по техническому обслуживанию не отличается по требованиям от пятиступенчатой конструкции. Комплектующие и расходные материалы имеют сходную стоимость. Степень сложности и цена ремонтных работ также сопоставимы с предыдущей версией.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
