Очистка впускного коллектора дизельного мотора

Как коллектор может влиять на работу мотора?

Когда двигатель функционирует на оборотах, близких к максимальным при полностью выжатой педали акселератора, то воздух внутри перемещается практически со скоростью звука. На такой скорости любые повороты и бугорки могут стать серьезным препятствием – увеличивается сопротивление воздушному потоку. В цилиндры поступает меньший объем воздуха и мощность падает. Топливная смесь из-за этого может становиться слишком бедной. Скорость сгорания ее во много раз выше, чем у обычной смеси с нормальной стехиометрией. Поэтому бедная смесь взрывается. Это приводит к серьезным повреждениям клапанов, деталей поршневой группы и других элементов двигателя.

Чистка впускного коллектора поможет убрать эти препятствия, и воздушный поток будет двигаться так, как это рассчитали инженеры. Смесь не будет обедняться, а клапана не прогорят.

Причины перерасхода масла

Маслосъемные колпачки — одна из причин по которым мотор берет масло

Маслосъемные колпачки, установленные на клапанах газораспределительной системы, часто приводят к чрезмерному расходу моторного масла. К примеру, из-за непрогретого мотора растет вероятность того, что манжеты колпачка отвердевают, а пробег двигателя увеличивается в несколько раз. Затвердевший колпачок не дает уплотнения, что приводит к свободному протеканию масла под направляющей втулкой по стержню клапана. Затем моторное масло выйдет с выхлопными газами или, что хуже, покроет свечи в камере сгорания, что приведет к бархатистому нагару на свечах и перебоям в работе мотора.

Поршень и поршневые кольца

Выбор средств для чистки egr дизеля

Автовладельцы жалуются, что от чистки толка нет. Но качественное очищение узлов, агрегатов возможно при условии, что для выполнения операций хозяин ТС использует специально произведённые для этих целей средства. Не стоит забывать: при чистке системы egr не используют приспособления, царапающие поверхность деталей. Не нужно использовать даже мягкую зубную щётку. На обрабатываемые поверхности устройства наносятся только жидкости из аэрозолей. Наиболее действенны:

• средства с образованием пены для чистки карбюратора;
• пенообразующее средство в виде спрея;
• очиститель ЕГР, турбины, впускного тракта;
• карбюраторная промывка.

Нагар со стенок убирают пенным очистителем. Процедуру повторяют до 6 раз. Количество повторов зависит от толщины слоя нагара. Сохранить стабильно работающей систему возможно, дождавшись момента, когда грязь уйдёт от действия химикатов.

Промывку для карбюратора используют как средство для замачивания частей клапана при значительном загрязнении. После замачивания, предварительной чистки можно пользоваться спреем. Средство поможет удалить остаток грязи.

«Лавр» — очиститель форсунок дизеля

Одим из самых популярных и эффективных средств отечественного производства является продукт «Лавр». По пакету присадок можно сравнить с «Винксом», однако цена его несколько ниже, а эффективность, согласно мнению специалистов, выше. Один из ключевых факторов, характеризующих средство, это его моющие и защитные свойства. «Лавр» с подобными задачами справляется очень хорошо.

Кроме того, используемый пакет присадок хоть и содержит химически агрессивные соединения, но в небольшом количестве. Это говорит о том, что резиновые уплотнения, прокладки и сальники не выйдут из строя. Хотя и здесь обязательно нужно знать меру и не применять средство слишком часто или не по инструкции. В целом же «Лавр» — это конкурентное и эффективное средство, которое способно поправить ситуацию с топливной системой в лучшую сторону.

Промывочные смеси

Промывочное масло заливается в привод после слива отработанной моторной смеси. Оно обладает увеличенным количеством моющих присадок и большим щелочным числом, уменьшенным количеством антиизносных веществ. Благодаря такой структуре обеспечивает максимальное растворение различных отложений.

Базовая основа такой промывочной смеси получается путем гидрокрекинга из минералки. Промыть ею силовой агрегат можно, если после ее заливки мотор проработает на холостом ходу до 10 — 15 мин. Затем эта моторная жидкость сливается и привод заполняется рекомендованным дилером по классу вязкости и эксплуатационным свойствам маслом. Его база может быть минеральная или синтетическая.

Производители промывочных автомасел утверждают, что их продукция после промывки (остатки, оставшиеся в моторе), имеет структуру, которая не изменит характеристики залитого масла для последующей эксплуатации мотора.

Преимуществом данного метода есть минимальный риск засорения масляных каналов и отсутствие агрессивного взаимодействия присадок с элементами мотора.

Недостатком этого метода есть цена, промывочные смеси стоят достаточно дорого, плюс после них необходимо применять моторную жидкость того же бренда, использование другой торговой марки автомасла может привести к негативным последствиям, их составы вступят в реакцию и полученное в результате масло не защитит мотор от износа и образования шлама.

Разновидности устанавливаемых коллекторов

Существует огромное количество различных видов коллекторов. Основная классификация проводится по типу применяемого при изготовлении материала:

1. Чугунные.
2. Алюминиевые.
3. Железные.

У всех этих конструкций есть свои эксплуатационные особенности, которые нужно учитывать. К примеру, чугун считается самым прочным материалом, но при этом он существенно увеличивает вес автомобиля. Алюминиевые варианты исполнения имеют небольшой вес, но при нагреве из-за повышения пластичности становятся менее прочными.

В последнее время при изготовлении рассматриваемого элемента применяются композитные материалы. Это связано с тем, что они могут выдерживать нагрузку и механическое воздействие, обладают низкой теплопроводностью и небольшим весом. Поверхность подобных материалов не накапливает загрязняющие вещества по причине гладкости. В большинстве случаев нагрев коллектора приводит к ухудшению характеристик двигателя при работе на высоких оборотах. Нагрев может происходить по причине засорения конструкции.

Как он работает

Замена прокладки выпускного коллектора ваз-2114 8 клапанов

При поступлении они распределяются на потоки в зависимости от числа цилиндров в моторе. Движущиеся поршни создают разряжение, достигающее максимума в своей нижней точке. Так здесь образуется практически вакуум, благодаря чему кратерные газы нейтрализуются.

Впускная система в процессе эволюции автомобилестроения сильно менялась.

Так, ее структура дошла до нас в нынешней форме:

• корпус,
• воздухозаборник,
• патрубок,
• дроссельная заслонка,
• глушитель,
• впускной коллектор,
• прокладка.

Получается, что сам коллектор – это часть важной системы, обеспечивающей должное функционирование двигателя. Его место – с левой стороны на головке цилиндров. Для контроля за давлением и температурой внутри на нем устанавливаются датчики

Подсчеты ведет блок управления, он же формирует команды

Для контроля за давлением и температурой внутри на нем устанавливаются датчики. Подсчеты ведет блок управления, он же формирует команды.

Одной из функций впускного коллектора является перераспределение между цилиндрами в двигателе топливно-воздушной смеси.

Главной проблемой для всех автолюбителей являлся перегрев впускного коллектора, по этой причине нагретый воздух расширяется, а его входные объемы значительно сокращаются. Так расход топлива возрастал, а качественные характеристики мотора снижались. Тогда техниками было решено изготавливать большую часть конструкции из пластика, что облегчило проблему. Но все равно во избежание поломок и прочих неприятностей данный отсек должен быть вовремя почищен.

Нива: очистка системы вентиляции картера 2 – Ремонт и тюнинг Шевроле

2. …дополнительного шланга к воздушному патрубку и снимите шланги со штуцеров крышки и патрубка.

3. Отверните гайку крышки сапуна и…

4. …снимите крышку сапуна вместе с дополнительным шлангом и указателем (щупом) уровня масла. Выньте из направляющей трубки крышки указатель.

5. Протрите тряпкой, смоченной керосином, внутреннюю полость маслоотделителя, не допуская попадания керосина в картер двигателя.

ПРИМЕЧАНИЕ Гайка крепления маслоотделителя труднодоступна без специального трубчатого ключа. Если такого ключа нет, очищайте маслоотделитель, не снимая его с двигателя. Если при очистке маслоотделителя в картер двигателя попало большое количество керосина, замените масло в картере. 6. Промойте керосином шланги системы и крышку сапуна.

7. Осмотрите прокладку крышки сапуна. Надорванную или сильно обжатую прокладку замените.

8. Соберите систему в порядке, обратном разборке.

Очистку системы вентиляции картера на автомобиле Нива Шевроле рекомендуется проводить каждый раз перед заменой масла. В процессе эксплуатации автомобиля, в системе вентиляции образуется смолянистый осадок от картерных газов, который со временем ухудшает подачу этих самых газов в камеры сгорания для сжигания и как следствие возрастает давление, которое может спровоцировать появление течи масла. Для выполнения ремонтных работ подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

• Крестовой отверткой ослабляем стяжной хомут крепления основного шланга подвода картерных газов к сапуну и дополнительного шланга к воздушному патрубку. После чего снимите шланги со штуцеров крышки и сапуна.
• Сняв шланги, проверьте их целостность и если они целы, положите их в емкость с керосином, чтобы они откисли, после чего продуйте сжатым воздухом или прочистите шомполом с намотанной на конец тряпкой.

• Откручиваем гайку крепления крышки сапуна и снимаем его вместе с дополнительным патрубком и направляющей трубкой щупа проверки уровня масла в картере.
• Промойте крышку в керосине и протрите насухо чистой ветошью. Проверьте уплотнительную прокладку крышки, если она надорвана или сильно обжата, замените ее на новую.

• И на завершающем этапе, протрите тряпкой, смоченной в керосине, внутреннюю полость масло отделителя. При этом не допускайте попадания керосина в картер двигателя. Если же по каким-то причинам в картер попало много керосина, то масло необходимо заменить.
• Сборку системы проведите в обратной последовательности.

Руководство по очистке системы вентиляции картера

Схема вентиляции картера двигателя: 1 – вытяжной шланг; 2 – шланг отвода газов; 3 – дроссельный патрубок; 4 – указатель уровня масла; 5 – крышка маслоотделителя; 6 – датчик давления масла; 7 – прокладка; 8 – маслоотделитель.

1 – вытяжной шланг; 2 – шланг отвода газов; 3 – дроссельный патрубок; 4 – указатель уровня масла; 5 – крышка маслоотделителя; 6 – датчик давления масла; 7 – прокладка; 8 – маслоотделитель.

Со временем в системе вентиляции картера двигателя накапливаются смолистые отложения из картерных газов, затрудняющие отвод этих газов в цилиндры двигателя для сжигания. Из-за этого давление газов внутри двигателя повышается и появляются течи масла через уплотнения. Чтобы избежать этого, периодически очищайте и промывайте систему.

ПОЛЕЗНЫЙ СОВЕТ Очищайте систему вентиляции картера перед каждой заменой масла.

Вам потребуются: отвертка, ключ «на 13», керосин для промывки, чистые тряпки, емкость для промывки деталей.

1. Ослабьте хомуты крепления основного шланга к крышке сапуна и…

2. …дополнительного шланга к воздушному патрубку и снимите шланги со штуцеров крышки и патрубка. 3. Отверните гайку крышки сапуна и…

4. …снимите крышку сапуна вместе с дополнительным шлангом и указателем (щупом) уровня масла. Выньте из направляющей трубки крышки указатель.

5. Протрите тряпкой, смоченной керосином, внутреннюю полость маслоотделителя, не допуская попадания керосина в картер двигателя.

ПРИМЕЧАНИЕ Гайка крепления маслоотделителя труднодоступна без специального трубчатого ключа. Если такого ключа нет, очищайте маслоотделитель, не снимая его с двигателя. Если при очистке маслоотделителя в картер двигателя попало большое количество керосина, замените масло в картере.

6. Промойте керосином шланги системы и крышку сапуна.

7. Осмотрите прокладку крышки сапуна. Надорванную или сильно обжатую прокладку замените.

8. Соберите систему в порядке, обратном разборке.

Снимаем коллектор самостоятельно

В основном, для ремонта либо же замены детали необходимо знать, как демонтировать впускной коллектор. В принципе, эта задача не трудная, и справиться с ней можно буквально за 10 минут. Находим топливный насос и убираем из него предохранитель, а затем запускаем мотор. Так упадет давление в системе, постепенно двигатель заглохнет. После этого можно отключить АКБ и снять декоративный кожух с мотора. Теперь следует убрать патрубки от воздушного фильтра и снять его. Затем следует отвинтить дроссельный узел, но не трогая крепежа заслонки. Вот вы добрались и до коллектора.

Далее, в случае отслоения квадратной трубки, необходимо просверлить в коллекторе два отверстия (диаметр сверла берется 4 мм) таким образом, чтобы через них можно было добраться до этой трубки. Затем в эти отверстия вкручиваем саморезы, фиксируя ее. Заслонки и клапан управления нельзя поменять отдельно или же отремонтировать, поэтому приходится покупать и устанавливать новую деталь целиком. Если причину поломки нашли в датчике, то вышедший из строя элемент нуждается в замене.

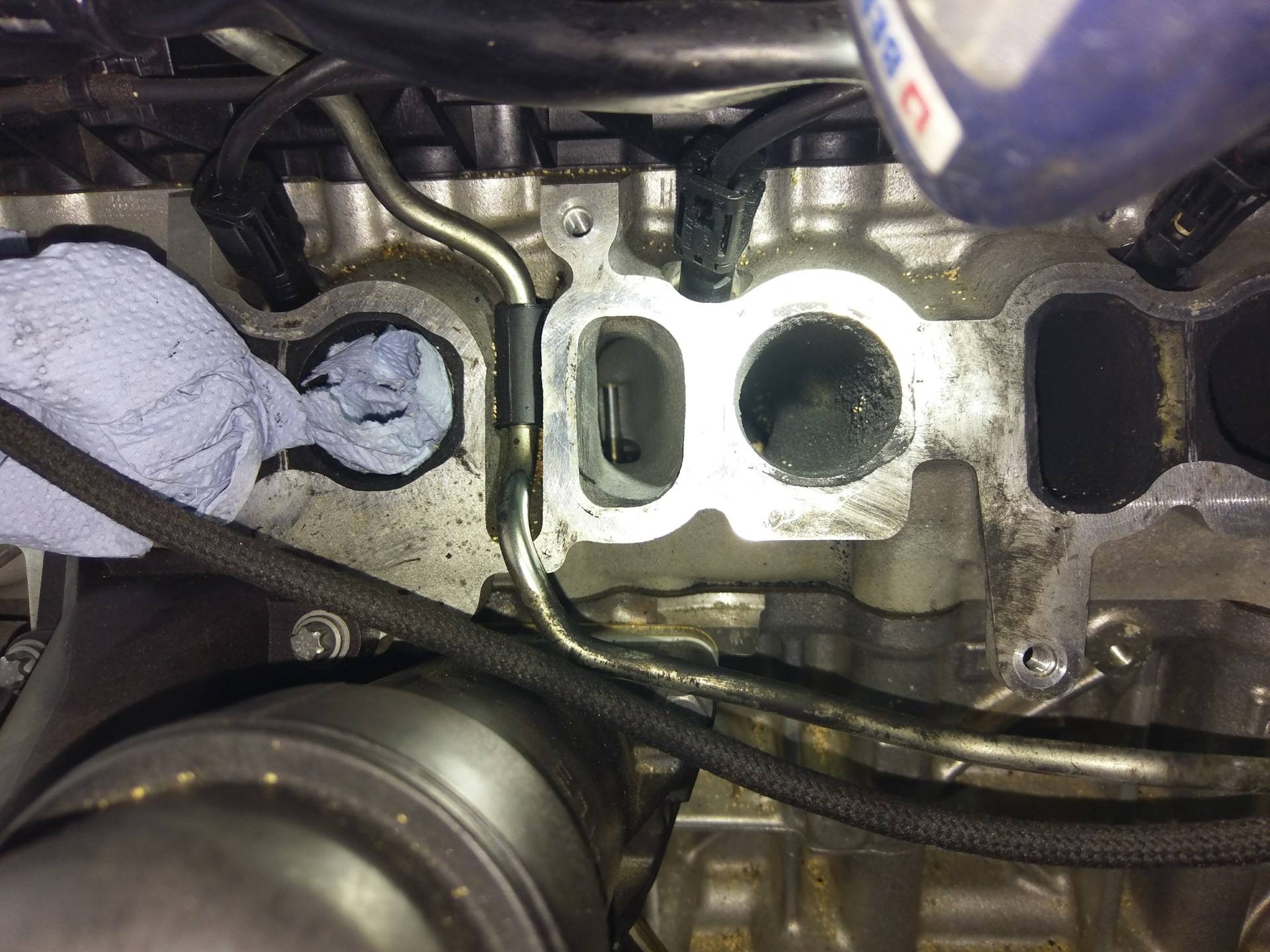

Ремонт впускного коллектора автомобиля

Чтобы отремонтировать впускной коллектор, его необходимо предварительно демонтировать. Да, иногда можно и оставить его на месте, например, если вы заделываете место подсоса воздуха герметиком. Но при серьезных неисправностях коллектор придется снять.Демонтаж и последующее вытаскивание впускного коллектора не составят особого труда и не отнимут много времени, если вы все сделаете правильно. В первую очередь нужно обнаружить местонахождение топливного насоса. Затем надо удалить предохранитель. После этого запустите мотор.Двигатель запускается с целью снижения давления в системе. После запуска мотор быстро заглохнет, и это будет означать, что цель достигнута. После этого выполните работу по следующему алгоритму:

• снять кожух с двигателя;
• отделить от воздушного фильтра патрубки;
• извлечь фильтр;
• извлечь дроссельный узел. Старайтесь при этом не касаться крепления заслонок, иначе их можно повредить.

После проведения указанного перечня работ вы сможете увидеть коллектор

Обратите внимание на квадратные трубки. В случае их отслоения нужно будет просверлить два отверстия в коллекторе и затем зафиксировать трубку саморезами

Если при ремонте коллектора вы обнаружите поврежденными клапан и заслонки, то заменять их не рекомендуется. Эти детали не подлежат отдельной замене, поэтому нужно будет заменить весь механизм.

В обязательном порядке проведите ревизию датчика. Если он окажется поврежденным, поставить вместо него другой не составит большого труда. Датчик настолько доступно установлен, что его удаление и монтирование не займут продолжительного времени.

Наш подопытный

Имеем ВАЗ00 г.выпуска, в прошлом 99я, замена кузова 2003 году (не вписался в крутой ночной поворот, бывает). В общей сложности за время жизни машины в моих руках (с 2001года) было заменено 5 «пакетов» (моторов). Примерно по одному пакету в год. Все пакеты прошли ровно по 50 т.км., за исключением последнего!!!!

Последний имел пробег 170 т.км и упрямо не желал подыхать. Столь великий пробег связан с простой (не гоночной) его жизнью. Эксплуатация всегда на газу, две зимы заводка с предварительным подогревом через обогревающий тэн от 220вольт (в системе охлаждения), ну и отсутствие гоночных повадок в езде. Собственно к смерти очередного пакета мы относимся радостно, т.к. это причина установки нового (свежего) мотора, а значит жизнь «сердца» машины в новой реинкорнации, с чистого листа! Но этот пакет, мать его не хотел помирать, мотор , а проводить тюнинг и эксперемент над этим долгожителем не хотелось. Абсолютно новый пакет, свежей сборки ждал своего часа внедрения на мой ВАЗ 21093-91, но установиться ему мешал 170000 километровый «дедушка». Но всему приходит свой час. Можно поблагодарить некоторых студентов Казанского Авиационного Института, которые еженедельно звонили мне и просили найти возможность предоставить их институту роторный мотор для их кафедры. Таким образом под их натиском, не убиенный 170 тысячный долгожитель был снят и продан в своем рабочем виде за 5000 рублей Казанскому Авиационному Институту.

Ну сколько можно было ждать новому мотору своего часа…. Пакет который готовился для установки, был абсолютно новым. Дабы убедиться в этом мы его вскрывали, проверяли точность всех зазоров и комплектующих. Фирма которая предоставила нам пакет, оказалась честной (пакет был новый). Попутно окна впуска у торцовых крышек подверглись доработке.

Как устроена система ЕГР и причина поломок:

Если вы не приняли решение заглушить систему, то неисправности могут быть в следующих элементах:

1. Главная составляющая — клапан ЕГР. Он перепускает газы из впускного в выпускной коллектор. Этот клапан постоянно взаимодействует с раскалённой средой, и это наиболее уязвимая часть всей системы. Главная неисправность – разгерметизация клапана. Система может работать как под управлением электрики (в основном автомобили GM) так и пневматики (большинство марок машин).

В том случае, когда клапан открывается при помощи электрики, то это происходит в результате показаний специального датчика, передающего сигнал непосредственно на двигатель. Следующий способ, который отвечает за работу клапана — электропневматический.

1. Соленоид ЕГР. Он находится в системе, где управление клапаном происходит при помощи пневматики. Главная неисправность остаётся такой же – разгерметизация.
2. Датчик положения открытия клапана ЕГР. Иногда происходит так, что они выходят из строя, но в этом случае только загорается лампа на панели приборов, сигнализирующая о неисправной работе двигателя. Других последствий нет.

Различные системы могут иметь разный набор составляющих элементов, но основной это клапан ЕГР. Давайте посмотрим, как все эти поломки могут сказаться на работе двигателя автомобиля.

Выше было сказано, что главная неисправность это разгерметизация, в результате чего происходит неконтролируемый подсос воздушных масс во впускной коллектор.

Как следствие, это может привести к тому, что:

• Двигатель с расходомером воздуха – топливо становится беднее, из-за присутствия дополнительного кислорода.
• Двигатель с датчиком давления – топливо будет дополнительно обогащено из-за того что увеличиться давление во впускном коллекторе.
• Те двигатели, которые используют оба этих способа по контролю за уровнем кислорода, будут иметь резкое обогащение топливной смеси на холостых оборотах и обеднение при других режимах работы двигателя.

Во всех случаях, когда уровень кислорода становится меньше в воздухе, который поступает в двигатель, оказывается нарушено воспламенение топлива в цилиндрах двигателя. Можно сказать, что зависимость тут довольно сложная и, в виду этого, выход из строя системы ЕГР довольно сложный и на разных марках машин она может проявиться по-разному.

Теперь поговорим о том, как топливная система будет влиять на поломку клапана ЕГР, если вы не примите решение заглушить систему. У каждого блока управления существует специальное программное обеспечение, которое уравновешивает частоту холостых оборотов, и качество топлива в автомобиле. При этом уровень открытия или закрытия механизма, который регулирует холостой ход, а также длительность впрыска, имеют конкретный показатель. Когда блок управления уравновесит холостой ход на разных режимах работы, то с качеством топливной смеси он не совладает.

Это происходит от того, что когда водитель нажимает на педаль «газа», то возрастает давление в выпускном коллекторе отработанных газов, проникающих во впускной коллектор, увеличивается. Это может привести к ухудшению динамики разгона автомобиля и неустойчивой работе двигателя автомобиля. Затем картина поменяется. Когда раскалённые газы смешиваются с масляными испарениями в коллекторе, то это может привести к тому, что будет скапливаться больше нагара внутри коллектора, на впускных клапанах, загрязняются наружные части форсунок и появляется копоть на контактах свечей зажигания. Из-за этого станет более затруднительным пуск двигателя, плохая работа на холостых оборотах, будут проявляться дёрганье автомобиля и неровная работа двигателя. А если резко нажать на педаль «газа», то появятся вспышки во впускном коллекторе. Чтобы этого избежать – необходима своевременная чистка всех этих элементов, а в экстренном случае можно заглушить её.

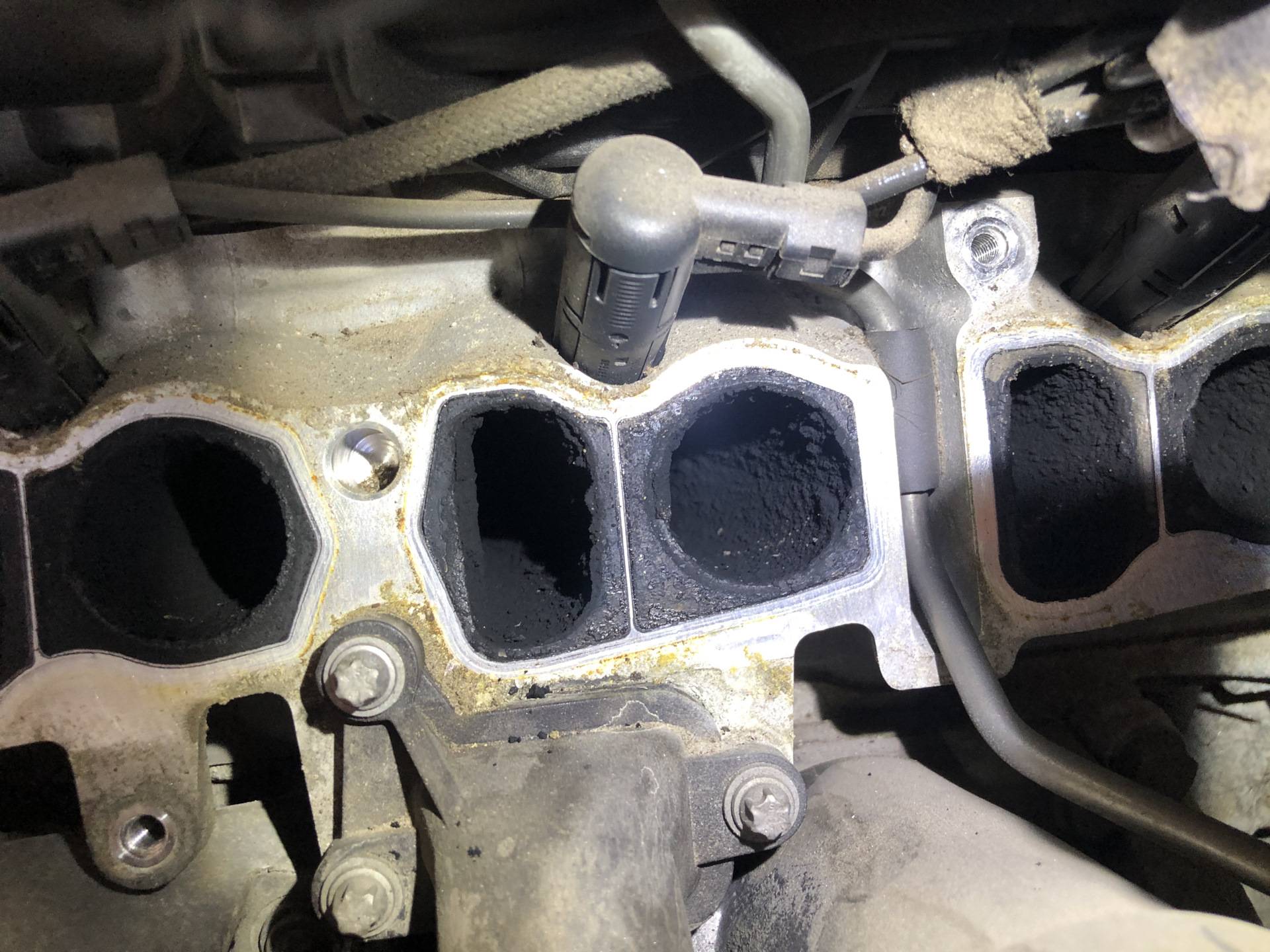

Почему нужна очистка впуска: дизель и частые проблемы из-за сажи

Владельцы авто с дизельным двигателем хорошо знают, что любые сбои и отклонения в работе данного типа ДВС требуют немедленной диагностики и устранения. Дело в том, что даже непродолжительная эксплуатация дизеля, который начал троить, дымить и т.д., может в скором времени привести к намного более серьезным последствиям.

С учетом того, что ремонтировать дизельный мотор сложнее бензинового, а многие запчасти стоят ощутимо дороже, становится понятно, что в процессе эксплуатации следует регулярно проверять ТНВД и форсунки, а также проводить профилактическую диагностику других дорогостоящих элементов (например, турбокомпрессор).

Однако даже если вдруг стали заметны определенные сбои (пропала тяга, появились скачки оборотов, при перегазовках идет черный густой дым и т.д.), такие признаки не всегда указывают на то, что обязательно необходим сложный и дорогой ремонт. Другими словами, владельцу не стоит сразу расстраиваться, так как решение проблемы может оказаться весьма простым.

Дело в том, что во многих случаях виновником сбоев в работе дизельного двигателя является банальная грязь и отложения, которые скапливаются во впускном тракте. При этом дизельный двигатель ведет себя так, как будто наступил критический износ агрегата.

• Что касается самих причин загрязнения впуска, их существует достаточно много. На территории СНГ обычно виновником можно считать низкое качество дизельного топлива, пониженное цетановое число, наличие дополнительных примесей. В результате создаются все условия для усиленного нагарообразования и коксования.
• Также не стоит забывать о том, что для снижения токсичности выхлопа все современные дизели имеют систему EGR, то есть во впускном коллекторе стоит специальный клапан EGR, который позволяет реализовать рециркуляцию отработанных газов.

Если коротко, когда двигатель работает под небольшой нагрузкой, через этот клапан часть выхлопа поступает во впуск и смешивается с воздухом, который подается в цилиндры. В процентном соотношении около 15% отработавших газов составляют долю в общей массе топливно-воздушного заряда.

Благодаря тому, что в добавленном таким образом выхлопе нет кислорода, замедляется скорость горения топливно-воздушной смеси, в результате чего понижается и температура горения. Это приводит к снижению оксидов азота (NOx) в составе выхлопных газов.

Кроме экологических задач система рециркуляции также позволяет снизить риск возникновения детонации в тех режимах, когда дизель работает на максимально обедненных смесях. Отключение системы ЕГР (клапан для подачи выхлопа во впуск закрыт) происходит тогда, когда двигатель находится под высокими или постоянными нагрузками, то есть нужна исключительно «богатая» мощностная смесь.

На практике в таких режимах мотор работает не часто, особенно в городском цикле. Получается, постоянная подача выхлопа во впуск происходит очень часто и приводит к тому, что во впускном коллекторе оседает много сажи, которая скапливается на стенках. Таким образом, загрязнение впускного тракта в дизельном моторе неизбежно и владельцу нужно быть к этому готовым.

Еще добавим, что к дополнительному загрязнению впускного коллектора причастен и сапун системы вентиляции картера, который также сбрасывает избытки картерных газов во впуск. Как известно, в картере присутствует масляный туман, при этом маслоуловители до конца не способны задержать все частицы смазки.

Получается, во впуске накапливается не просто сажа, а маслянистая грязь, которая активно загрязняет все поверхности и сам клапан системы рециркуляции отработавших газов EGR.

При этом важно понимать, что если клапан начнет «подвисать» или заклинит, отработавшие газы могут постоянно подаваться во впускной коллектор, то есть это будет происходить на всех режимах. Естественно, в подобной ситуации не следует ожидать от мотора тяги, а от дизельного автомобиля разгонной динамики

Идем далее. Выделив среди частых причин загрязнения впускного тракта дизельного двигателя систему ЕГР и вентиляцию картера, к этому также стоит добавить неисправные свечи накала. Дело в том, что если свечи работают некорректно, тогда запуск холодного дизельного ДВС сильно осложняется. Во впускной коллектор начинает попадать дизельное топливо, которое еще больше загрязняет впуск.

С учетом вышесказанного становится вполне очевидно, что впускной коллектор со временем покрывается плотным маслянистым слоем грязи, в результате чего дизельный мотор начинает работать неустойчиво, теряет мощность, появляется дымный выхлоп и т.д.

Различия коллекторов по типу мотора

Главное отличие впускных коллекторов на дизельных силовых агрегатах в том, что по нему движется только воздух. На бензиновом же двигателе все немного иначе. В карбюраторном моторе в коллекторе будет уже готовая топливная смесь. Если двигатель инжекторный, то смесь образуется непосредственно внутри него.

На карбюраторных и дизельных двигателях впуск представляет собой просто систему из труб, внутри которых минимальное аэродинамическое сопротивление. В инжекторном моторе впускной коллектор создан по аналогии с трубкой Вентури. Это обыкновенный распылитель, где воздушный поток уносит за собой жидкость и затем распыляет ее. За счет этого удалось достигнуть лучшего распыления и смешивания воздушно-топливной смеси, нежели непосредственный впрыск жидкого бензина в камеру сгорания.

Разновидности устанавливаемых коллекторов

Существует огромное количество различных видов коллекторов. Основная классификация проводится по типу применяемого при изготовлении материала:

1. Чугунные.
2. Алюминиевые.
3. Железные.

У всех этих конструкций есть свои эксплуатационные особенности, которые нужно учитывать. К примеру, чугун считается самым прочным материалом, но при этом он существенно увеличивает вес автомобиля. Алюминиевые варианты исполнения имеют небольшой вес, но при нагреве из-за повышения пластичности становятся менее прочными.

В последнее время при изготовлении рассматриваемого элемента применяются композитные материалы. Это связано с тем, что они могут выдерживать нагрузку и механическое воздействие, обладают низкой теплопроводностью и небольшим весом. Поверхность подобных материалов не накапливает загрязняющие вещества по причине гладкости.

В большинстве случаев нагрев коллектора приводит к ухудшению характеристик двигателя при работе на высоких оборотах. Нагрев может происходить по причине засорения конструкции.

Диагностика и регулировка

Часто случается, что автомобилисты остаются недовольны действием средства. Иногда это случается по причине экономии. К примеру, если вместо зарекомендовавшего себя производителя отдать предпочтение неизвестной и к тому же дешевой марке, то можно «попасть».

Еще одна очевидная причина недостижения желаемого результата — механическая неисправность узла. Если перед использованием промывки не выполнить диагностику и регулировочные работы, то можно и не узнать, что причина неисправности заключается не в нагаре, а в чем-то другом. Поэтому желательно перед промывкой системы отправиться на диагностику и удалить сопутствующие проблемы, если это, конечно, возможно.

Как проверить клапан PCV

После промывки, можно проверить общее состояние клапана. При малейшем подозрении на неисправность, клапан лучше заменить.

Проверка клапана системы вентиляции картера:

• потрясти клапан — должно ощущаться и слышаться болтание элементов клапана — значит система клапана находится в свободном положении и не заклинила
• подуть в обратную часть клапана (там где резьба) — воздух должен свободно проходить
• подуть сильно в штуцер — воздух не должен проходить
• всосать воздух со стороны штуцера, создавая разрежение до 30 кПа  Если Вы на это способны, то клапан должен почти закрыться. Но если Вы не супермен, а обычный человек, тогда подключите к клапану его трубку, но клапан не вкручивайте.  Заведите двигатель и дайте поработать на холостом ходу — клапан должен прикрыться. Можете заодно «погазовать» и посмотреть за работой клапана. При повышении оборотов, шток должен возвращаться в исходное положение, а при работе на холостом ходу — углубляться внутрь. Также при работе на холостом ходу необходимо пальцем легонько закрыть отверстие. Шток должен при этом вернуться в исходное положение. Также должно прослушиваться характерное клацанье. Вот снял этот процесс на видео, чтобы было понятней

Я данную процедуру провожу при каждой чистке дроссельного узла.

Плюсы и минусы закрытой системы вентиляции картерных газов

В конце хотелось бы сравнить достоинства и недостатки системы вентиляции картера для тех, кто мечтает избавиться от неё.

Минусы системы вентиляции картера:

• замасливание впускного тракта двигателя — необходима регулярная чистка
• при плачевном состоянии двигателя объём картерных газов на столько велик, что о нормальной работе системы и двигателя можно забыть — требуется ремонт двигателя

Плюсы системы вентиляции картера:

• чище наш с Вами воздух, так как картерные газы на много токсичней отработанных
• меньше шансов наблюдать течь через уплотнения и сальники
• увеличивается ресурс моторного масла
• уменьшаются окислительные процессы внутри двигателя
• картерные газы повышают детонационную стойкость
• картер не сообщается с атмосферой, в следствие чего в него не засасывается пыль и влага

Хотя ладно, ещё кое-что напишу

Что будет если заглушить систему вентиляции картера

Это реальная история.

Жил-был хороший парень и был у него Ваз 2106. Как и большинство водителей он отключил шланг вентиляции картерных газов от фильтра на карбюраторе и оставил его телепаться под капотом. Всё было как у всех — ездил, дымил потихоньку, никого не трогал.

Затем ему в голову пришла на первый взгляд нормальная идея — всё это дело окультурить, чтобы не дымило под капотом и не тянуло этой гадостью в салон. Он взял более длинный шланг и протянул его под днищем в район подвесного подшипника кардана. Всё хорошо подвязал и снова ездил дымил потихоньку.

Пришла зима. Вечером, после работы, каждый по своим машинам и собираемся разъезжаться по домам. Он завёл двигатель и стал ждать пока я отъеду, чтобы освободить проезд.

Я в своих мыслях тыкаю ключ в замок, включаю зажигание и тут раздаётся жуткий взрыв! Я с перепугу даже не понял, что происходит. Выскочил из машины, смотрю, у напарника глаза по пять копеек, весь трусится, а из под капота дымок идёт.

Открываем капот, а там… Хай Бог милует… Всё в масле, щупа нету на месте, шланг его вентиляции сорвало. Проводка, двигатель, капот — всё истекает маслом! Жуть, в общем…

Заглянули под машину, а из его шланга вентиляции висит большая-прибольшая сосулька. Тут всё стало понятно. Шланг этот был длинный и подвязан в нескольких местах. Мало того, что шёл «волнами», так ещё и немного вверх. Там постоянно собирался конденсат и никуда не стекал, а с приходом морозов, начал обмерзать, пока не заглушил вентиляцию картера полностью.

Вот такие дела.

Теперь, в принципе, и всё, о чём хотелось написать про систему вентиляции картера.

Ну, и видео про систему вентиляции картера

https://youtube.com/watch?v=XZQtJ3Jvp0o

Всем Мира и ровных дорог!!!

Ещё в сообществе Мой Лачетти:

+5

Способы решения проблемы скопления грязи во впуске дизеля: как избавиться от сажи в коллекторе

Начнем с того, что среди дизелистов часто можно услышать об отключении клапана EGR, так как по мнению многих именно он и является причиной всех бед. Более того, сами водители и некоторые автомеханики считают эту деталь и вовсе лишней, при этом ссылаясь на то, что контроль за токсичностью выхлопа в СНГ фактически отсутствует.

Сразу отметим, на самом деле это неправильный «гаражный» подход. Действительно, система рециркуляции загрязняет впуск, однако опытные мотористы при этом крайне не рекомендуют глушить клапан EGR. И дело тут даже не в экологии, а в самом двигателе и его ресурсе.

Проблема в том, что дизель с заглушенным клапаном системы рециркуляции отработавших газов может начать работать с детонацией. Более того, детонация при работе в определенных режимах может быть достаточно сильной и продолжительной, что приведет к негативному и даже разрушающему воздействию на детали дизельного ДВС.

Другими словами, даже гибкая работа ЭБУ или внесение изменений в прошивку блока все равно не может быть 100% гарантией того, что контроллеру удастся на всех без исключения режимах эффективно защитить мотор с заглушенным ранее клапаном EGR от разрушительной детонации.

Кстати, глушение клапана системы рециркуляции закономерно приведет к увеличению NOx в выхлопных газах. Первое, дышать таким выхлопом станет вреднее, так что водитель сам себе оказывает, скажем так, медвежью услугу.

Второе, в процессе мотора отработавшие газы в любом случае попадают в картер. Так вот, если в газах будет отмечено высокое содержание оксидов азота, такой выхлоп оказывает негативное влияние на моторное масло. Смазка в результате такого воздействия активно окисляется, быстро «срабатываются» моющие щелочные добавки и т.д. Другими словами, срок службы масла в дизеле заметно сокращается.

Итак, если учесть, что на дизеле изнашивается топливная аппаратура (форсунки, ТНВД, фильтры), параллельно могут возникать проблемы с турбиной на турбодизелях, то загрязнение впускного тракта может и вовсе «добить» мотор. Чтобы противодействовать загрязнениям впуска, на рынке активно продвигаются всевозможные присадки в дизтопливо.

Добавки обещают очистить форсунки, удалить влагу из солярки и увеличить цетановое число, защитить топливную аппаратуру, обеспечить улучшение процессов сгорания, снизить дымность и т.д. Однако на практике эффект от использования таких составов не позволяет говорить о том, что присадки максимально эффективно борются с сажеобразованием и коксованием мотора.

Признаки засорения топливной системы автомобиля

• проблемы с запуском двигателя (приходится несколько раз крутить стартер, иногда его вовсе не удается завести);
• сбои в работе двигателя;
• плавающие холостые обороты или затруднения при переключении режима работы движка;
• повышенный расход топлива (рост может составить 20-30%);
• снижение мощности, ее провалы при нажатии газа (автомобиль «тупит», обороты двигателя растут медленно);

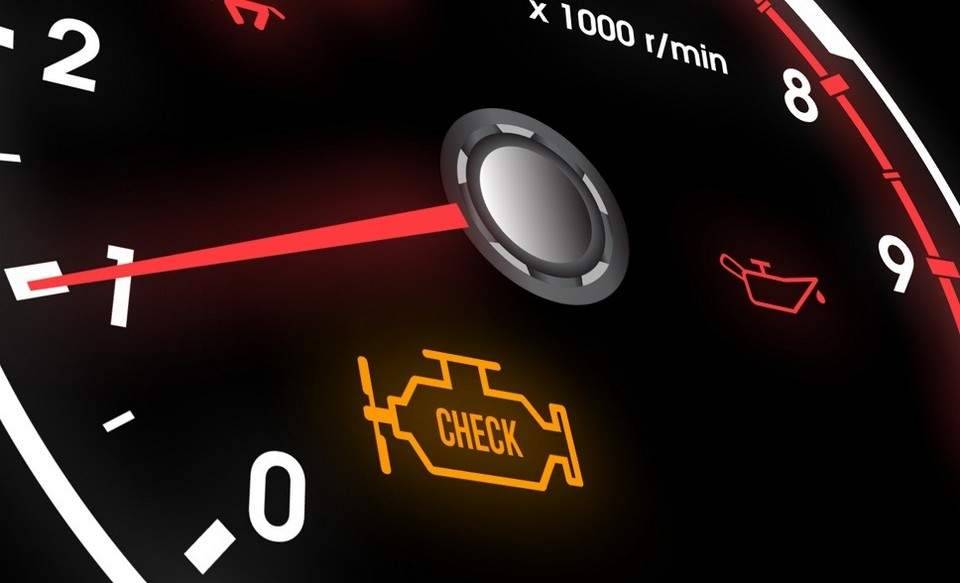

• загорание индикатора Check Engine.

Загорание индикатора Check Engine может быть признаком засорения топливной системы

Эти симптомы могут быть связаны с поломками других систем автомобиля. Поэтому желательно выполнить комплексную диагностику, определив точную причину.
