Система вентиляции картера двигателя с клапаном EGR, устройство, принцип работы, проверка, чистка

Виды систем рециркуляции отработавших газов дизельного двигателя

EGR высокого давления устанавливается на дизельных моторах, которые соответствуют требованиям Евро 4. Допустимое содержание оксида азота в отработавших газах согласно этим требованиям не должно превышать 0,25 г/км. Система рециркуляции высокого давления частично отводит отработавшие газы из выпускного коллектора турбодизеля, отбирая их перед турбиной. Далее система перенаправляет указанные газы в канал, откуда они попадают во впускной коллектор.

Система имеет следующие элементы в своем устройстве:

  • клапан рециркуляции с электро или пневмоприводом;
  • патрубки для отвода отработавших газов;

Клапан рециркуляции (клапан EGR) перепускает отработавшие газы из системы выпуска во впуск. Пневматический клапан работает благодаря разряжению, которое создается во впускном коллекторе бензиновых ДВС. В дизельных агрегатах такое разрежение создает вакуумный насос. Разряжение, которое воздействует на клапан рециркуляции, в свою очередь регулируется посредством управляющего электромагнитного клапана.

Процесс рециркуляции отработавших газов становится более или менее интенсивным зависимо от разных режимов работы силового агрегата. Степень интенсивности напрямую зависит от разницы давлений на впуске и выпуске. Давление во впускной системе регулируется посредством дроссельной заслонки. Закрытый дроссель означает, что давление на впуске падает. В этот момент рециркуляции отработавших газов протекает более интенсивно. Большая рециркуляция приводит к уменьшению потока отработавших газов, который направлен в турбокомпрессор. Получается, что в момент активной рециркуляции отработавших газов немного падает давление турбонаддува дизельного ДВС, который оборудован ЕГР подобного типа.

Дизельные ДВС, которые соответствуют стандарту Евро 5, подразумевают такой уровень содержания оксида азота в отработавших газах, который не должен превышать показатель 0,18 г/км. Такие моторы имеют систему EGR низкого давления. Особенностью данной системы является то, что отвод отработавших газов происходит за сажевым фильтром дизельного двигателя. Далее газы попадают в радиатор системы рециркуляции для дополнительного охлаждения. Следующим этапом становится пропуск газов через клапан рециркуляции и проникновение во впуск перед турбиной.

Система ЕГР низкого давления обеспечивает следующие преимущества:

  • снижение количества частиц сажи;
  • температура отработавших газов эффективно понижается;
  • существенное снижение уровня содержания оксидов азота в выхлопных газах;

Дополнительным плюсом становится то, что отработавшие газы проходят через турбокомпрессор. Это позволяет данной системе рециркуляции эффективно работать без снижения давления наддува. Получается, двигатель работает без потерь мощности.

Интенсивность рециркуляции реализована посредством ЭБУ двигателя. Контроль осуществляется при помощи следующих элементов:

  • дроссельная заслонка;
  • заслонка рециркуляции;
  • выпускная заслонка;

Все заслонки функционируют благодаря наличию электрического привода. Открытие заслонок на одну или другую величину измеряется потенциометрическими датчиками. Степень уровня открытия заслонки основывается на специальной программе. Данная цифровая схема зашита в ЭБУ, учитывает наполнение цилиндров двигателя, показатель давления турбонаддува и степень интенсивности работы системы ЕГР применительно к различным режимам работы ДВС.

Комбинированная система работает подобно системе рециркуляции на моторах Евро 5. Дополнительно может осуществляться подача отработавших газов из магистрали высокого давления, которая задействуется на отдельных режимах работы силового агрегата. Главной задачей становится максимально возможное снижение уровня оксидов азота в выхлопе. Стоит отметить, что радиатор охлаждения отработавших газов в комбинированной системе отсутствует применительно к магистрали высокого давления.

Уход за системой вентиляции картерных газов

Со временем в системе ВКГ накапливаются смолистые отложения, каналы и шланги от грязи забиваются. Чтобы вентиляция засорялась как можно реже, необходимо:

  • заливать в двигатель качественное моторное масло, оно при угаре оставляет минимум отложений, еще рекомендуется заливать один и тот же сорт масла;
  • заправляться на проверенных заправках хорошим топливом;
  • если внутри двигателя скапливаются отложения, производить замену масла с промывкой.

Допускать сильного засорения СВКГ не следует, промывку системы необходимо делать регулярно. Понять, есть ли грязные отложения на внутренних деталях двигателя, не так сложно, достаточно снять крышку маслозаливной горловины и посмотреть на нее.

Большое количество нагара и грязи на крышке говорит о том, что такими отложениями покрыты и все внутренние детали двигателя, в таком случае необходима промывка всего мотора, а не только системы вентиляции. Еще СВКГ быстро забивается, когда ДВС исчерпывает свой ресурс, и требуется ремонт поршневой группы. Если двигатель не расходует масло, а в цилиндрах нормальная компрессия, тогда и вентиляция будет в полном порядке.

С течением времени система вентиляции картера силового агрегата подвергается накапливанию смолистых отложений из картерных газов, которые затрудняют отвод данных газов для сжигания в цилиндры.

Это ведёт к тому, что повышается давление газов внутри мотора, а также появляются протечки масла через уплотнительные прокладки. Во избежание подобной ситуации, необходима периодическая очистка и промывка системы. Самым правильным будет осуществление этой процедуры перед каждой заменой масла.

Во время процедуры очистки вентиляции картера потребуются инструменты и материалы, представленные отверткой, ключом «на 13», керосином для промывки. Также понадобятся чистая тряпка и ёмкость, в которую будут помещаться детали для промывки.

Сама процедура очистки и промывки осуществляется в несколько этапов:

1. Ослабляются хомуты, крепящие основной шланг к крышке сапуна, а также дополнительный шланг, идущий к воздушному патрубку. Шланги снимаются со штуцеров, расположенных на крышке и патрубке.

2. Отворачивается гайка крышки сапуна. Крышка сапуна вместе с дополнительным шлангом, а также щупом уровня масла снимается. Щуп вынимается из направляющей трубки, расположенной на крышке.

3. Внутренняя полость маслоотделителя протирается тряпкой, предварительно смоченной в керосине. При этом не следует допускать попадание керосина в картер. Чтобы снять гайку крепления маслоотделителя, ввиду её труднодоступности, необходим специальный трубчатый ключ. В случае отсутствия такого ключа, маслоотделитель очищается, без демонтажа с двигателя. В том случае, когда в процессе очистки маслоотделителя в картер попал керосин в большом количестве, масло в картере подлежит замене.

4. Шланги системы, а также крышка сапуна промываются керосином.

5. Прокладка крышки сапуна подлежит тщательному осмотру. В случае наличия надрывов или сильной обжатости прокладки, она подлежит замене.

6. Система собирается в порядке, обратном её разборке.

Прибор для измерения картерных газов

Монометром можно измерить давление, нормальные показатели не должны превышать 60 миллиметров ртутного столба. Вначале убеждаются, нет ли засора в трубке сапуна. Также проверяют уровень масла в двигателе. Модель измерительного прибора подбирают, исходя из мощности и типа двигателя

Важно убедиться, что аппарат подходит по диаметру калиброванного отверстия

В машинах с вентиляционной системой закрытого типа необходимо отсоединить трубку сапуна. На канал внутри впускного коллектора ставят заглушку. Манометр присоединяют к кончику трубки. К самому аппарату подключают датчик давления.

Двигатель должен поработать с нагрузкой и с частотой вращения, при которой достигается номинальная мощность. Нужно дождаться, пока выровняются показания манометра.


Манометр

После стабилизации прибора, записывают результаты. Затем можно снять прибор, вытащить заглушку и заново подсоединить трубку.

Важно учитывать, что на двух моторах с одинаковым рабочим объемом расход газов может отличаться. Такая ситуация возможна, когда у рассматриваемые модели дифференцируются по показателям работы на единицу времени и вращающему моменту

Расход картерных газов в машинах с дизельным двигателем
Мощность двигателяот 280 до 450 литров
Объемный расход картерных газов на режиме холостого хода4-120 л/мин
Объемный расход в режиме номинальной мощности140-130 л/мин
Массовый расход в режиме холостого хода0,7-5 г/ч
Массовый расход на режиме номинальной мощности5-10 г/ч

Самодельный прибор для измерения картерных газов

Используя подручные материалы, можно измерить давление картерных газов, выраженное в литрах в минуту. Операцию удобнее выполнять с помощником. Понадобятся следующие материалы:

  • Часы с секундной стрелкой или секундомер.
  • Большое ведро или таз.
  • Садовый шланг длиной не менее 1,5 метров.
  • Пластиковая канистра для воды объемом 5-6 литров.

Вначале нужно отключить и заглушить продувочные шланги. Далее потребуется набрать немного воды в таз. Канистру заполнить доверху водой и закрыть крышкой. Теперь ее нужно перевернуть, поставить в таз и аккуратно открыть крышку.

Запускается двигатель. Один конец шланга подключают к маслозаливной горловине, другой загибают вверх и опускают в канистру

Когда газы начнут выходить, важно сразу засечь время по секундомеру. Если движок работает нормально, показатели не должны превышать 20л/мин

Неисправность: засорилась система вентиляции картера двигателя

Многие автовладельцы имеют смутное представление о системе вентиляции картера двигателя своего автомобиля. Так как длительное время, пока автомобиль имеет небольшой пробег, она работает незаметно, ни чем не выдавая своего существования. Спустя годы и (или) сотню тысяч пробега система вентиляции постепенно засоряется выдавая первые признаки своей неисправности.

Признаки неисправности: засорилась система вентиляции картера двигателя

Выгоняет моторное масло из двигателя под сальники и прокладки

Так как система вентиляции отвечает за своевременное и эффективное удаление газов из картера двигателя в его впускной тракт, то малейшее сужение ее каналов по причине появления в них отложений приводит к повышению давления в картере и в самом двигателе. Повышенное давление заставляет моторное масло сочиться под сальники коленчатого и распределительного валов, прокладку поддона, прокладку клапанной крышки, пробку маслозаливной горловины. Замена сальников и прокладок в такой ситуации проблемы течи масла не решает.

Масло в корпусе воздушного фильтра двигателя (для карбюраторных двигателей)

По описанной выше причине повышенного давления в картере двигателя находящееся в нем моторное масло начинает активно выбрасываться вместе с газами под клапанную крышку и далее в корпус воздушного фильтра. Забивая фильтрующий элемент и жиклеры карбюратора.

Повышение расхода моторного масла

Так как моторное масло начинает активно выбрасываться во впускной тракт двигателя и догорать в камерах сгорания, соответственно растет его расход. Сначала практически незаметный он постепенно растет по мере засорения системы вентиляции.

Замасливание электродов свечей зажигания

По причине попадания моторного масла во впускной тракт двигателя и далее в камеры сгорания происходит замасливание электродов свечей зажигания. Свечи начинают работать с перебоями, двигатель троит на холостом ходу, появляются провалы и рывки в движении, сизый дым из глушителя.

Причины неисправности: засорилась система вентиляции картера двигателя автомобиля

Большой пробег автомобиля

Рано или поздно система вентиляции картера двигателя перестает эффективно справляться со своими обязанностями так как ей все время приходится иметь дело с картерными газами, несущими в себе частицы масла, сажи и пр. Все это со временем забивает маслоотделитель системы и оседает в виде сажевого налета на стенках ее шлангов и трубок.

Применение некачественных масел

Ускорить процесс засорения системы вентиляции картера может постоянная эксплуатация двигателя автомобиля на низкокачественном и (или) неподходящем для данного двигателя моторном масле. Количество сажевых отложений в таком случае возрастает в разы.

Износ поршневой группы двигателя

Изношенная поршневая группа двигателя автомобиля (кольца, поршни, цилиндры) позволяет большому объему газов из камер сгорания прорываться в картер, повышая в нем давление и способствует наступлению негативных последствий.

Что делать если имеются признаки засорения системы вентиляции картера двигателя?

Сменить моторное масло на соответствующее и качественное.

Проверить компрессию в цилиндрах двигателя, чтобы определить степень износа его поршневой группы.

Примечания и дополнения

На двигателях, у которых позволяет конструкция системы вентиляции, существует практика устранения негативных последствий засорения системы вентиляции и износа поршневой , заключающаяся в выводе основного шланга системы под двигатель. Картерные газы при этом выбрасываются в атмосферу. Так как они ядовиты, то страдает экология.

Для чего нужна система вентиляции картера двигателя? Система предназначена для удаления газов из картера двигателя в его впускной трубопровод, что предотвращает повышение их давления и как следствие течь масла под сальники и уплотнения. Помимо этого дожигание вредных картерных газов приводит к снижению токсичности выхлопа.

Система вентиляции картера закрытого типа. С принудительным удалением газов (за счет разрежения во впускном трубопроводе). Отбор газов производится через маслоотделитель, очищающий их от частиц моторного масла. Удаление газов производится по двум контурам (основного и холостого хода).

Пример: устройство системы вентиляции картера двигателя автомобиля.

1. Картер двигателя.

3. Шланг от сапуна к патрубку клапанной крышки.

4. Маслоотделитель под клапанной крышкой.

5. Тонкий шланг от клапанной крышки к штуцеру с жиклером блока дроссельной заслонки.

6. Штуцер с жиклером на блоке дроссельной заслонки.

7. Толстый шланг от клапанной крышки к впускной трубе.

Источник

Чистка вентиляции картерных газов

В процессе эксплуатации автомобиля система вентиляции картерных газов неизбежно загрязняется. В результате появляются описанные проблемы в работе мотора и снижается его ресурс.

Для устранения проблем нужно время от времени выполнять чистку.

Для начала визуально осмотрите элементы на факт появления течи масла или отложений. Даже при отсутствии явных загрязнений сделайте очистительные работы и проверьте работу вентиляции.

Если негативные факторы не исчезают, придется чистить шток заслонки.

Для выполнения работы подготовьте инструмент:

  1. Ядро. Применяется для изучения каналов на факт появления загрязнений на стенках.
  2. Щеточная машинка. Полезна для удаления загрязнений. В качестве альтернативы можно использовать ручной инструмент.
  3. Гибкая штанга. Необходима для очистки в труднодоступных участках.
  4. Канальный пробойник. Пригодится для удаления засоров. Если нет специального инструмент, подойдет кирпич.
  5. Инструмент (ключи, отвертка, пассатижи и т. д.)

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Тонируем стекло автомобиля – пошаговая инструкция

Далее алгоритм действий такой (характерен для многих современных автомобилей):

  1. Обесточьте автомобиль отбросив клеммы АКБ для безопасности.
  2. Демонтируйте патрубок воздухозаборника.
  3. Снимите кожух заслонки дросселя.
  4. Отсоедините провода от форсунок и отведите их вместе с разъемами в сторону.
  5. Выкрутите болты, крепление щупа для изменения масла и крепежа, удерживающего впускной коллектор.
  6. Достаньте трубку щупа из мотора.
  7. Демонтируйте крышку рампы (поднимите ее).
  8. Отбросьте топливопровод от рампы.
  9. Послабьте крепежный хомут трубки на корпусе заслонки дросселя и отбросьте его.
  10. Послабьте хомут крепежа патрубка клапана ХХ, подсоединенный к корпусу воздухофильтра.
  11. Отбросьте разъем клапана холостого хода и демонтируйте трос заслонки дросселя.
  12. Уменьшите силу затяжки хомута трубки вентиляции картера и стяните шланг со штуцера крышки клапанов.
  13. Выкрутите и достаньте четыре крепежных болта коллектора впуска.
  14. Немного открутите пять крепежных болтов коллектора впуска.
  15. Демонтируйте коллектор в комплексе с рампой и форсунками.
  16. Ослабьте или отбросьте трубки вентиляции картера от маслоотделителя.
  17. Выкрутите пару болтовых соединений и отбросьте маслоотделителя от мотора.
  18. Демонтируете другие патрубки системы вентиляции.

После этого осмотрите все элементы, промойте их и уберите смазку. Обязательно проверьте состояние деталей на факт необходимости замены.

При выявлении закоксованности заслонки дросселя снимите ее и промойте. Перед установкой на место всех элементов поменяйте уплотнительные кольца маслоотделителя и нанесите смазку на уплотнения.

Теперь приступайте к сбору в обратной последовательности.

Общий алгоритм:

  1. Поставьте на место маслоотделитель и закрутите болты до 2.0 кгс*м.
  2. Наденьте трубки на штуцеры маслоотделителя, замените хомуты и затяните их.
  3. Поменяйте прокладку коллектора впуска (если нужно). Для этого выкрутите пять болтов, сделайте замену и верните их на место.
  4. Пропустите вентиляционный шланг между 2-м и 3-м коллекторным каналом.
  5. Установите коллектор впуска на крепежные болты и затяните их с усилием 2.0 кгс*м.
  6. Верните на место топливную систему. Протяните первую ступень с усилием 1.0 кгс*м, а вторую докрутите на 75 градусов.
  7. Закрепите крепежный болт нижнего кронштейна.
  8. Поставьте на место трубку масломерного щупа.
  9. Протяните все патрубки и наденьте трубку на заслонку дросселя.
  10. Затяните хомуты и убедитесь в надежности крепежа.
  11. Вставьте на место все разъемы к форсункам.
  12. Убедитесь в правильности сборки.

Помните, что инструкция по снятию, очистке и замене может отличаться в зависимости от модели авто.

Срок очистки зависит от мотора. В среднем это рекомендуется делать раз в полгода, а при частой эксплуатации раз в четыре месяца. Контроль состояния каждые 10 000 км пробега или во время регулировки клапанов.

Можно действовать и при симптомах загрязнения (о них мы говорили выше).

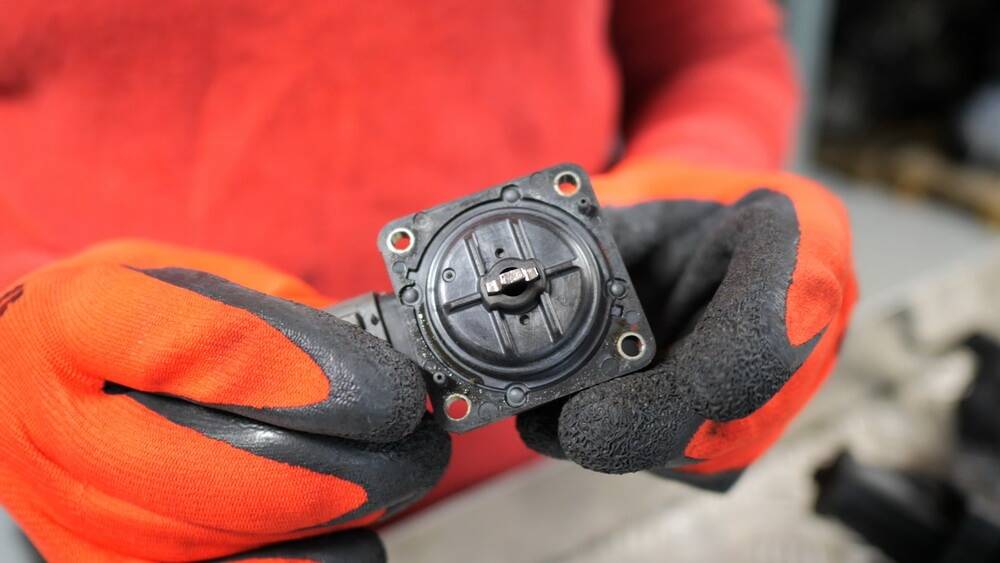

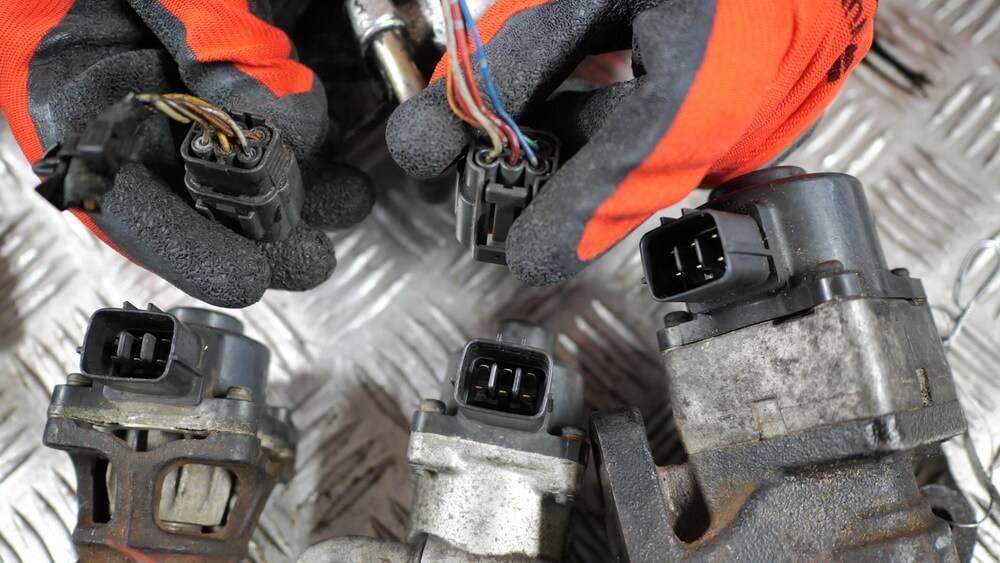

Клапан EGR с шаговым электродвигателем

Следующий этап развития – клапан EGR с шаговым мотором. В шаговом электродвигателе ротор не вращается постоянно, а перемещается на определенный угол – шаг. Усилие ротора прикладывается к штоку через небольшой редуктор, с помощью которого поворот ротора превращается в поступательное движение штока. Таким образом по команде ЭБУ шаговый электродвигатель может очень точно перемещать шток клапана. Распознать клапан EGR с шаговым электромотором можно по присутствию 6-ти пинов в его разъеме – 2 плюса на обмотки и 4 минуса для управления шаговым двигателем.

Интересная особенность такого клапана EGR – это отсутствие обратной связи по его положению. При включении зажигания блок двигателя инициализирует этот клапан. Т.е. принудительно задает начальное положение и принимает его за точку отсчета. Далее при работе двигателя блок управления от этого положения отсчитывает шаги для открытия клапана EGR.

Но на практике в случае подклинивания клапана блок управления совершенно без проблем за нулевое положение может принять и открытое положение клапана. При этом, как правило, никаких ошибок по работе системы не появляется. Увидеть заклинившее положение клапана можно по последствиям такой неполадки: недостаточному разряжению во впуске или низкому расходу воздуха, по отрицательной коррекции топливной смеси.

Отключение системы рециркуляции отработанных газов ЕГР/EGR

Отключение клапана ЕГР (от англ аббревиатуры EGR – Exhaust gasrecirculation, рециркуляция отработанных газов). В русскоязычном варианте эту систему так же называют АГР

Для чего нужна система ЕГР/АГР?

Данная система была разработана инженерами для улучшения экологических норм – снижения выбросов в атмосферу окисей азота, вредных для здоровья человека.

Топливная смесь, сжигаемая в цилиндрах, состоит из топлива (дизельное топливо, бензин или газ) и воздуха из атмосферы. Воздух, в свою очередь, содержит около 21% кислорода и 78% азота. При высоких температурах, которые достигаются при горении топливной смеси в цилиндрах двигателя, азот окисляется, образуя те самые вредные выбросы

Принцип работы

Система состоит из следующих основных компонентов: патрубков, забирающих из выпускного коллектора часть выхлопных газов, клапана ЕГР и его привода, патрубков, ведущих к впускному коллектору

Работа клапана ЕГР управляется и контролируется электронным блоком управления двигателем (ЭБУ/ECU). В программе (прошивке) ЭБУ определено, в каком отношении будет подаваться в цилиндры топлива, воздуха и отработанных газов для разных режимов работы

В режимах работы двигателя, требующих максимальной мощности, в цилиндры подается 100% воздуха и не подаются отработанные газы. В переходных режимах, где не нужна большая отдача мощности от двигателя, ЭБУ открывает клапан ЕГР, строго дозирует подачу отработанных газов и топливной смеси, контролируя эту работу

Отключение системы

Отключение системы рециркуляции отработанных газов заключается в отключении управления этой системой, её контроля и настройка топливной смеси на работу без отработанных газов.

Так как работа системы определена в ЭБУ, то необходимо его перепрограммировать: скачать программу, её изменить и записать обратно в ЭБУ. В зависимости от типа ЭБУ, возможно производить работы через диагностический разъем или его разбирать, если существует защита от программирования

Надо понимать, что при программном удалении ЕГР работа двигателя будет настроена на чистый воздух и необходимо обеспечивать физическую блокировку подвода отработанных газов во впускной коллектор. На заглушенном двигателе клапан находится в закрытом состоянии и при отключении системы он никогда уже не откроется – управление будет отключено. Если на клапане в большой степени присутствует нагар, то существует вероятность, что он не будет герметичным. В этом случае его необходимо будет снять и чистить или ставить заглушки

Вот некоторые примеры клапанов ЕГР с большим слоем нагара. ЕГР от BMW:

ЕГР от Mercedes

На фото не вооруженным глазом видны в большой степени отложения смолы и сажи

Плюсы и минусы отключения ЕГР

Если система рециркуляции отработанных газов вышла из строя, то в большинстве случаев ЭБУ двигателя включает специальный режим работы – аварийный режим: включается индикация «checkengine» на приборной панели, в память ЭБУ записывается код возникшей ошибки, ограничивается мощность двигателя (для турбированных – ограничиваются обороты, отключается турбина). На дизельных двигателях, удовлетворяющих евро 4 и установлен сажевый фильтр, неработающий клапан может привести к быстрому засорения сот фильтра (*)

При отключении этой системы можно навсегда решить её проблемы

Помимо решения проблем, так же улучшаются характеристики работы двигателя. Это связано с тем, что его работа настраивается на чистый воздух. Такими манипуляциями нельзя увеличить мощность при работе «газ в пол», так как ЕГР в этом случае закрыт (как было описано выше), но в переходных режимах работа улучшается

Так как выхлопные газы содержат частицы сажы и смолы, поступая обратно в цилиндры, они вызывают больший износ двигателя и ухудшают качество моторного масла, в конечном счете приводящее в выходу двигателя из строя

Из отрицательных сторон отключения можно лишь привести незначительно возросший уровень выброса в атмосферу вредных окисей азота

(*) Стоит отметить, что при наличии сажевого фильтра работы по удалению клапана ЕГР рекомендуется выполнять совместно с удалением сажевика

Контакты:

Остались вопросы? Звоните

Пишите:

Стоимость работ

Программное отключение ЕГР

 *от 5000 руб

Установка физических заглушек

 *от 1000 руб

*Точную стоимость работ уточняйте по телефону у наших менеджеров

Примеры

Вот несколько работ по удалению системы ЕГР. По интересующему Вас автомобилю можно посмотреть отчеты в соответствующем разделе

Прибор для измерения картерных газов

Монометром можно измерить давление, нормальные показатели не должны превышать 60 миллиметров ртутного столба. Вначале убеждаются, нет ли засора в трубке сапуна. Также проверяют уровень масла в двигателе. Модель измерительного прибора подбирают, исходя из мощности и типа двигателя

Важно убедиться, что аппарат подходит по диаметру калиброванного отверстия

В машинах с вентиляционной системой закрытого типа необходимо отсоединить трубку сапуна. На канал внутри впускного коллектора ставят заглушку. Манометр присоединяют к кончику трубки. К самому аппарату подключают датчик давления.

Двигатель должен поработать с нагрузкой и с частотой вращения, при которой достигается номинальная мощность. Нужно дождаться, пока выровняются показания манометра.


Манометр

После стабилизации прибора, записывают результаты. Затем можно снять прибор, вытащить заглушку и заново подсоединить трубку.

Важно учитывать, что на двух моторах с одинаковым рабочим объемом расход газов может отличаться. Такая ситуация возможна, когда у рассматриваемые модели дифференцируются по показателям работы на единицу времени и вращающему моменту

Расход картерных газов в машинах с дизельным двигателем
Мощность двигателяот 280 до 450 литров
Объемный расход картерных газов на режиме холостого хода4-120 л/мин
Объемный расход в режиме номинальной мощности140-130 л/мин
Массовый расход в режиме холостого хода0,7-5 г/ч
Массовый расход на режиме номинальной мощности5-10 г/ч

Самодельный прибор для измерения картерных газов

Используя подручные материалы, можно измерить давление картерных газов, выраженное в литрах в минуту. Операцию удобнее выполнять с помощником. Понадобятся следующие материалы:

  • Часы с секундной стрелкой или секундомер.
  • Большое ведро или таз.
  • Садовый шланг длиной не менее 1,5 метров.
  • Пластиковая канистра для воды объемом 5-6 литров.

Вначале нужно отключить и заглушить продувочные шланги. Далее потребуется набрать немного воды в таз. Канистру заполнить доверху водой и закрыть крышкой. Теперь ее нужно перевернуть, поставить в таз и аккуратно открыть крышку.

Запускается двигатель. Один конец шланга подключают к маслозаливной горловине, другой загибают вверх и опускают в канистру

Когда газы начнут выходить, важно сразу засечь время по секундомеру. Если движок работает нормально, показатели не должны превышать 20л/мин

Принцип работы клапана вентиляции картерных газов ДВС

Система вентиляции картерных газов (СВКГ) устроена несложно, принципы ее работы очень простой. Внутреннее пространство двигателя соединяется с впускным коллектором шлангом, и под действием разрежения скопившиеся в моторе КГ изнутри забираются во впускной тракт, затем попадают в цилиндры. Клапан вентиляции картерных газов (КВКГ) имеет однополярную направленность, он позволяет газам двигаться только в одном направлении (из картера во впускной коллектор), не пуская их обратно.

СВКГ – это по сути дела тот же самый сапун, который имеется в коробке переключения передач, автомобильных мостах. Но если в трансмиссии клапан открывается, выпуская скопившиеся КГ в окружающую атмосферу, то в моторе они под действием разряжения удаляются быстрее и эффективнее в самом ДВС. Можно привести пример – на движках ЗМЗ-24 раньше использовалась вентиляция открытого типа, и через отводную трубку в крышке толкателей КГ выходили наружу (на рисунке внизу обозначена стрелкой).

С 1977 года стала применяться принудительная СВКГ закрытого типа – через шланг, идущий с клапанной крышки ДВС, газы стали отводится под карбюратор. За счет принудительной СВКГ:

  • уменьшается выброс вредных веществ в атмосферу;
  • более эффективно снижается давление внутри картера, поэтому не выдавливаются сальники и прокладки;
  • движок не «задыхается», работает с нормальной отдачей.

В классической схеме СВКГ присутствует два отвода газов из двигателя во впускной тракт:

  • один из них прямоточный;
  • другой – принудительного типа.

Также в качестве примера можно рассмотреть систему двигателя ЗМЗ-402, на рисунке внизу видно, что с клапанной крышки газы через толстый патрубок поступают непосредственно в карбюратор, а через нижний – в сам впускной коллектор, минуя устройство, которое создает необходимую пропорцию воздуха с топливом.

Неисправность: засорилась система вентиляции картера двигателя

Многие автовладельцы имеют смутное представление о системе вентиляции картера двигателя своего автомобиля. Так как длительное время, пока автомобиль имеет небольшой пробег, она работает незаметно, ни чем не выдавая своего существования. Спустя годы и (или) сотню тысяч пробега система вентиляции постепенно засоряется выдавая первые признаки своей неисправности.

Признаки неисправности: засорилась система вентиляции картера двигателя

Выгоняет моторное масло из двигателя под сальники и прокладки

Так как система вентиляции отвечает за своевременное и эффективное удаление газов из картера двигателя в его впускной тракт, то малейшее сужение ее каналов по причине появления в них отложений приводит к повышению давления в картере и в самом двигателе. Повышенное давление заставляет моторное масло сочиться под сальники коленчатого и распределительного валов, прокладку поддона, прокладку клапанной крышки, пробку маслозаливной горловины. Замена сальников и прокладок в такой ситуации проблемы течи масла не решает.

Масло в корпусе воздушного фильтра двигателя (для карбюраторных двигателей)

По описанной выше причине повышенного давления в картере двигателя находящееся в нем моторное масло начинает активно выбрасываться вместе с газами под клапанную крышку и далее в корпус воздушного фильтра. Забивая фильтрующий элемент и жиклеры карбюратора.

Повышение расхода моторного масла

Так как моторное масло начинает активно выбрасываться во впускной тракт двигателя и догорать в камерах сгорания, соответственно растет его расход. Сначала практически незаметный он постепенно растет по мере засорения системы вентиляции.

Замасливание электродов свечей зажигания

По причине попадания моторного масла во впускной тракт двигателя и далее в камеры сгорания происходит замасливание электродов свечей зажигания. Свечи начинают работать с перебоями, двигатель троит на холостом ходу, появляются провалы и рывки в движении, сизый дым из глушителя.

Причины неисправности: засорилась система вентиляции картера двигателя автомобиля

Большой пробег автомобиля

Рано или поздно система вентиляции картера двигателя перестает эффективно справляться со своими обязанностями так как ей все время приходится иметь дело с картерными газами, несущими в себе частицы масла, сажи и пр. Все это со временем забивает маслоотделитель системы и оседает в виде сажевого налета на стенках ее шлангов и трубок.

Применение некачественных масел

Ускорить процесс засорения системы вентиляции картера может постоянная эксплуатация двигателя автомобиля на низкокачественном и (или) неподходящем для данного двигателя моторном масле. Количество сажевых отложений в таком случае возрастает в разы.

Износ поршневой группы двигателя

Изношенная поршневая группа двигателя автомобиля (кольца, поршни, цилиндры) позволяет большому объему газов из камер сгорания прорываться в картер, повышая в нем давление и способствует наступлению негативных последствий.

Что делать если имеются признаки засорения системы вентиляции картера двигателя?

Сменить моторное масло на соответствующее и качественное.

Проверить компрессию в цилиндрах двигателя, чтобы определить степень износа его поршневой группы.

Примечания и дополнения

На двигателях, у которых позволяет конструкция системы вентиляции, существует практика устранения негативных последствий засорения системы вентиляции и износа поршневой , заключающаяся в выводе основного шланга системы под двигатель. Картерные газы при этом выбрасываются в атмосферу. Так как они ядовиты, то страдает экология.

Для чего нужна система вентиляции картера двигателя? Система предназначена для удаления газов из картера двигателя в его впускной трубопровод, что предотвращает повышение их давления и как следствие течь масла под сальники и уплотнения. Помимо этого дожигание вредных картерных газов приводит к снижению токсичности выхлопа.

Система вентиляции картера закрытого типа. С принудительным удалением газов (за счет разрежения во впускном трубопроводе). Отбор газов производится через маслоотделитель, очищающий их от частиц моторного масла. Удаление газов производится по двум контурам (основного и холостого хода).

Пример: устройство системы вентиляции картера двигателя автомобиля.

1. Картер двигателя.

3. Шланг от сапуна к патрубку клапанной крышки.

4. Маслоотделитель под клапанной крышкой.

5. Тонкий шланг от клапанной крышки к штуцеру с жиклером блока дроссельной заслонки.

6. Штуцер с жиклером на блоке дроссельной заслонки.

7. Толстый шланг от клапанной крышки к впускной трубе.

Источник

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
