Зачем регулярно проверять клапан принудительной вентиляции картера
Клапан принудительной вентиляции картера (PCV), отводит отработанные газы из картера двигателя, перенаправляя их обратно во впускной канал.
Вы даже не представляете, насколько важно его регулярное техническое обслуживание, так как неисправный клапан PCV может нарушить работу двигателя и внутренних компонентов. Если он блокируется или забивается, давление в картере увеличивается до уровня, который приводит к утечкам, а соответственно и повышенному расходу масла. Если он блокируется или забивается, давление в картере увеличивается до уровня, который приводит к утечкам, а соответственно и повышенному расходу масла
Если он блокируется или забивается, давление в картере увеличивается до уровня, который приводит к утечкам, а соответственно и повышенному расходу масла.
Также неработающая система вентиляции, приводит к накоплению нагара на впускных клапанах.
Если клапан PCV или шланги заблокированы, из-за повышенного давления масло из картера будет выталкиваться в камеры сгорания, что приведет к сгоранию масла в цилиндрах и синем выхлопным газам.
Большинство клапанов PCV изготовлены из пластика с пружиной внутри.
Как вы можете себе представить, любой пластик изнашивается через 10 лет, а тем более установленный таком горячем месте, как блок двигателя.
Обслуживание клапана PCV не трудная задача, но иногда доступ к нему может быть затруднён, в зависимости от конструкции двигателя.
Обычно он расположен на крышке головки блока, не далеко от горловины для заливки масла.
Иногда на более новых автомобилях с турбонаддувом клапан PCV расположен внутри шланга и его будет довольно трудно найти.
Негативные факторы нерабочей системы вентиляции
Не функционирующая система принудительной вентиляции картера, влияет на работу всего двигателя, а в частности:
— повышение давления в картере двигателя
— повреждения сальников или прокладок
— утечки моторного масла
— увеличение потребления масла
— влага и отложения в картере
— скачки оборотов двигателя, и возможно черный дым
— обеднённая воздушно-топливная смесь
— наличие моторного масла в клапане или шланге вентиляции картера
— жёсткий запуск двигателя
— загорается индикатор «ЧЕК»
— грубая работа двигателя на холостом ходу
— пропуски двигателя на холостом ходу
Как видите, обслуживание клапана PCV важнее, чем вы думаете.
Как проверить, не сломан ли клапан PCV?
Есть несколько способов проверить, рабочий ли клапан PCV, как визуально осмотрев его, так и не снимая с автомобиля.
Откройте масляную крышку при работающем двигателе
Этот метод хорош тем, что вы можете диагностировать неисправный клапан PCV, не извлекая его. Дайте двигателю поработать на холостом ходу и снимите крышку заливки масла.
Если вы чувствуете, что масляная крышка всасывается в двигатель, и её трудно снять, у вас слишком много вакуума внутри картера, что скорее всего, вызвано неисправным клапаном PCV.
Если вы снимаете масляную крышку и чувствуете, что она отрывается от двигателя, у вас слишком высокое давление, а это часто вызвано плохим клапаном PCV. (Однако это также может быть вызвано другими проблемами, такими как изношенные поршневые кольца, но намного дешевле сначала проверить клапан PCV).
Визуально проверьте клапан PCV и пружину
Если вы чувствуете, что у вас слишком много вакуума или слишком высокое давление внутри клапана PCV, но вы не можете обнаружить утечки. Снимите клапан PCV с вашего автомобиля и проверьте его визуально, чтобы увидеть, нет ли каких-либо повреждений на клапане или пружине.
Проверьте, целостность шлангов
Иногда, когда шланги изнашиваются, они могут полопаться, что приведет к увеличению расхода масла и повышению давления внутри картера.
Общие коды неисправностей, связанные с клапаном PCV
При неисправности клапана PCV появляются некоторые распространенные коды неисправностей. Помните, если вы видите эти коды неисправностей, это 100% что система вентиляции картера вышла из строя. Конечно эти коды могут быть связанны и с другими вещами, но всегда лучше начать с клапана.
P052E — функционирование клапана вентиляции картера
P0171 — обеднённая воздушно-топливная смесь
P0300 — случайные / множественные пропуски зажигания (воспламенения) в цилиндре
P053A — подогреватель сапуна вентиляции картера — обрыв цепи.
Источник
Признаки неисправности клапана PCV
Вышеупомянутая пленка мутного или молочного цвета — лишь один из признаков неисправного клапана PCV. Однако это явление также может свидетельствовать о других проблемах. Если в системе есть влага, то замена только одного КПВКГ не решит проблему, вам обязательно необходимо будет заменить масло.
Также специалисты рекомендуют чаще менять масло тем, кто передвигается на короткие дистанции. Из-за частых остановок и небольших расстояний, двигатель часто не достигает рабочей температуры, в результате чего влага в системе может накапливаться и не удаляться системой принудительной вентиляции картерных газов в полном объеме.
Грязное масло и повышенный его расход — также являются признаками плохого клапана PCV. Умирающий клапан может издавать шум похожий на свист. Чтобы понять является ли клапан PCV источником шума, достаточно перекрыть шланг, идущий к клапану и прислушаться изменился ли шум.
В некоторых случаях неисправный КПВКГ может привести к появлению масла на воздушном фильтре. Если вы видите грязное или маслянистое пятно рядом с впускным шлангом клапана, это свидетельствует о его неисправности. Заклинивание этого узла может спровоцировать появление ошибок (коды: P0171 и P0174), а также появление соответствующих индикаторов на панели приборов («ЧЕК» и лампочка давления масла)
Также следует обратить внимание на ошибки лямбда-зонда и ДМРВ, которые могут быть связаны с этим устройством
Если клапан PCV выходит из строя или уже вышел, произойдет увеличение внутреннего давления двигателя, возможно появление черного дыма, а также перебои в работе двигателя.
Если клапан заклинил, вы заметите другие признаки. Заклинивание в открытом состоянии или разрыв шланга — возникнет вакуумная утечка, это будет сопровождаться перебоями в работе двигателя на холостых, ТВС станет «бедной», расход масла увеличится, начнется «масложор».
Заклинивший открытый клапан PCV может также спровоцировать появление ошибки, в том числе и датчиков, о которых я говорил выше (лямбда и ДМРВ). При неправильной диагностике можно заменить вполне рабочие датчики, при этом не решить проблему.

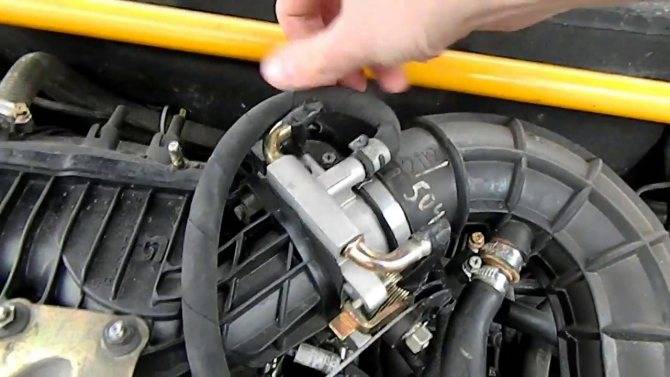

Процедура очистки вентиляции
Чистка же вентиляции картера проводится следующим образом:
открываем капот и отсоединяем АБК-клеммы (это необходимо для того, чтобы работа по читке прошла безопасно);
- аккуратно снимаем патрубок, который идёт к воздухосборнику;
- теперь требуется открутить саморез, после чего удалить кожух от дроссельной заслонки (саморез после снятия патрубка будет на виду, поэтому его открутить не составит труда);
- отсоединяем форсунки, а затем отодвигаем кабель, где находятся разъёмы, в сторону;
- откручиваем болты, крепления, которые держат щуп и верхнюю часть кронштейна, отвечающего за нахождение впускного коллектора;
- вынимаем трубку, расположенную в масломерном щупе, из мотора – делать это необходимо строго из положения «вверх»;
- теперь следует удалить рамповую крышку, которая закрывает форсунки и их разъёмы (чтобы не возникло трудностей, манипуляция проводится резким движением).
Первая часть «процедуры» выполнена.
Теперь приступаем ко второй:
отсоединяем от рампы топливопровод (важно заметить, что на разных марках автомобилей его соединение различно);
делаем хомут от заслонки чуть слабее, после чего аккуратно его удаляем;
таким же способом требуется снять патрубок со штуцера (так как штуцер пластмассовый, это делается крайне аккуратно);
отсоединяем все ХХ-разъёмы;
снимаем дроссельный трос от заслонки, который будет препятствовать чистке;
проводим разъединение байонетного соединения от вытащенного из двигателя «хобота»;
удаляем крышку от колодцев, предназначенных для свечей;
снимаем клапанный шланг, после чего выкручиваем 4 болта, расположенных на верхней части коллектора;
теперь следует чуть ослабить, но не полностью снять нижние болты (их 5 штук), а затем вынимаем коллектор;
слегка отсоединяем хомуты, после чего удаляем вентиляционные шланги от маслоотделительной коробки;
выкручиваем оставшиеся болты, а затем разъединяем блок мотора и маслоотделитель.
Всё – подготовительный этап работ полностью завершён. Теперь можно приступать к удалению замазки, а также чистке и мойке полости маслоотделителя. Мыть его следует до тех пор, пока смолы полностью не пропадут с его основания.
После очистки проверяем шланги, расположенные на пламегасителе и картерной вентиляции. Если дроссельная заслонка грязная, её также следует промыть.
Способы проверки картерных газов
Необходимо открыть крышку на капоте и отвернуть крышку маслозаливной горловины, но не стоит откручивать ее полностью и снимать. Далее нужно завести мотор и посмотреть, что происходит с крышкой:
Если она прыгает, но не слетает, значит есть давление, и газы прорываются. Это нормально.
При разряжении крышку присасывает, это свидетельствует о проблемах с впускным коллектором. В данном случае в картере создается вакуум.
Когда ее сильно подкидывает, такое явление означает, что просели кольца.
Второй способ диагностики — завести двигатель и открыть крышку полностью. Если она слегка присасывается во время снятия, значит вентиляция работает нормально. Когда присасывание слишком слабое, а из горловины выходит дым, это свидетельствует о выходе из строя.
Присасывающаяся слишком сильно крышка также является признаком поломки. Скорее всего, клапан негерметичен, так как повреждена его мембрана. Если при работающем моторе масло брызгает из-под крышки и течет через форсунки, может потребоваться капитальный ремонт. Подобные проблемы обычно встречаются на машинах с большим пробегом и изношенным двигателем.
Третий способ даст результат, если система сильно забита. Нужно завести авто и извлечь щуп. Двигатель считается исправно работающим, когда при затыкании отверстия щупа ощущается легкое всасывание. Если появляется дым, значит механизм неисправен.
Проверка при помощи воздушного шарика
Данная методика используется при заглушенной вентиляции. Необходимо извлечь масляный щуп из трубки. Затем на нее надевают и закрепляют изолентой воздушный шарик или медицинскую перчатку. Можно также надеть его на место заливной пробки, но тогда придется следить, чтобы шар не засосало внутрь.
Далее заводится мотор, на минимальных оборотах в холостом режиме шарик должен слегка надуться и остановиться.
Когда за 5 минут шар почти не увеличивается в размерах или слишком сильно надувается, это значит, что вентиляция засорилась и работает слабо. Возможно, износились поршневые кольца.
Бывает, что шарик при установленных заглушках перестает увеличиваться в размерах. Это означает, что придется разбирать систему и смотреть, какой элемент засорился.
Чтобы проверить работоспособность клапана, при заведенном двигателе с силой зажимают трубку. Если в момент сжатия слышен щелчок, элемент исправен. Другой вариант — держать над клапаном лист бумаги. Листок должен парить в воздухе под воздействием газов. Если положить его над отверстием, он притянется.
Устройство и принцип работы клапана ВКГ
Клапан может быть устроен различным образом, используя в качестве активного элемента подпружиненные поршни (плунжеры) или гибкие диафрагмы (мембраны). Но общий принцип работы у всех устройств один.
Клапан обладает обратной зависимостью своей пропускной способности от перепада давления.
- При полностью закрытом дросселе разрежение максимально. Клапан PCV реагирует на это открытием на небольшую величину, что обеспечивает минимальный переток газов через него. На холостом ходу больше и не потребуется. При этом маслоотделитель системы вентиляции успешно справляется со своими обязанностями, масло в коллектор не попадает, и расход на угар отсутствует.
- В средних нагрузочных режимах при частично открытом дросселе разрежение падет, а производительность клапана растёт. Расход картерного газа увеличивается.
- При максимальной мощности и больших оборотах разрежение минимально, поскольку у входящего воздуха практически нет помех. Система вентиляции должна максимально проявлять свои способности, и клапан это обеспечивает, полностью открываясь и не мешая выходу газов за открытый дроссель.
- В коллекторе могут возникать обратные вспышки, которые опасны для легковоспламеняющихся картерных газов. Но клапан не позволит проникнуть огню в вентиляцию, мгновенно захлопнувшись из-за обратного перепада давления.
При этом конструкция клапана предельно проста и не содержит ничего, кроме пружины и штоков с плунжерами или мембраны в пластиковом корпусе.
Турбо Доктор
Жалоба владельца – увеличенный расход масла, дымность. Подозревается турбокомпрессор.
Первичный осмотр указывает на то, что неисправна система вентиляции картера (КВКГ). На торцах компрессорного колеса турбины
видны небольшие зазубрины и сильные масляные отложения (кокс). Все указывает на клапан вентиляции картерных газов (КВКГ). Начинаем разбираться. Снимаем первым делом сам «грибок»,
а затем и остальную часть маслозаливной горловины.
Видим следующую картину. Видимо, когда-то владельца беспокоило подтекание масла из-под горловины и он решил пойти простым путем – все надежно перемазать герметиком.
Однако немного перестарался и тем самым только усугубил ситуацию, поскольку герметик перекрыл сливной канал для масла обратно в клапанную крышку.
При такой ситуации происходит следующее – масло которое скапливается в «грибке» не стекает обратно в крышку, коксуется и в виде мелкого песка попадает в турбину.
Постепенно, компрессорное колесо повреждается, нарушается балансировка и турбина выходит из строя.
Теперь разберемся, как данная система(вентиляция картерных газов) устроена и работает.
Разберем сам «грибок».
Видим довольно простое устройство:
*сам пластиковый корпус из двух частей;
*мембрана и пружина;
*пластиковая крышка.
Теперь разберемся, для чего нужна система вентиляции картера и как она работает. Дело в том, что при работе ДВС, часть отработанных газов из камеры сгорания, через поршневые кольца, попадает в блок картера. Что-бы избежать пневмоудара из-за скопления газов, придумана была система, которая удаляет их из картера. Можно было пойти и более простым путем – просто вывести, например, шланг из картера и газы выходили бы на улицу (в прочем многие так и делают). Однако, экологические нормы по всему миру обязывают автопроизводителей делать систему замкнутой и отправлять отработанные газы обратно в ДВС на сгорание. Как работает данная система.
Сам «грибок» (КВКГ) установлен в клапанную крышку и через отвод соединен с воздуховодом от воздушного фильтра до турбины. Когда турбокомпрессор выходит на рабочий диапозон (свыше 1500 об/мин коленчатого вала), в отводе создается разряжение, которое вытягивает картерные газы из двигателя. Что-бы в этот момент, турбина не втянула масло из двигателя, мембрана под действием разряжения, прижимается к низу «грибка», тем самым, не давая возможности попадать маслу в турбину и в дальнейшем в двигатель. Когда разряжение уменьшается (например холостой ход или остановка двигателя), под действием возвратной пружины мембрана возвращается в исходное положение, а скопившееся масло внутри КВКГ, через сливной канал, стекает обратно в клапанную крышку. В нашем случае сливной канал перекрыт герметиком.
Поскольку стекать оно не успевает, то турбина вытягивает картерные газы вместе с маслом и отправляет это все в двигатель.
Однако, при работе двигателя на ХХ (холостой ход), разряжения недостаточно для втягивания мембраны, а картерные газы всё равно нужно как-то удалять. Для этой ситуации предусмотрен дополнительный клапан, который отводит картерные газы при работе на ХХ.
В нашем случае, из-за сильной закоксованности, он находился в заклиневшем состоянии. Теперь лечение – удаляем весь герметик, чистим/моем КВКГ,
маслозаливную горловину,
собираем все обратно и устанавливаем на автомобиль.
Следует помнить, что неисправная или плохо работающая система вентиляции картерных газов влияет не только на работу турбины, но и двигателя в целом. При неиспрвности данной системы происходит увеличенный расход масла, подтекание из-под сальников(коленчатого, распределительных валов), клапанной крышки, измерительного щупа и других уплотнений.
Способы фильтрации картерных газов

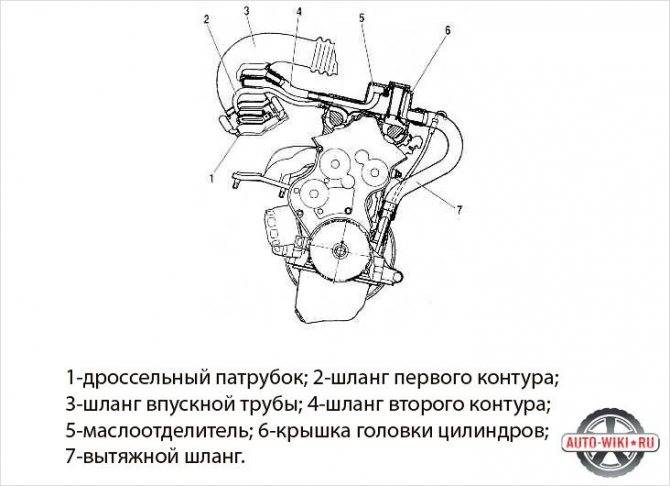

Схема системы вентиляции картера
Отечественные автомобили и некоторые иномарки не имеют фильтра картерных газов.
Проблема фильтрации картерных газов для обеспечения чистоты в камере сгорания и картере может быть решена несколькими способами.
- Отсоединение патрубка с картерными газами от дроссельного узла. В этом случае газы будут выходить в подкапотное пространство, загрязняя его. При изменении давления в картер может засасываться воздух с пылью, и грязью, тем самым загрязняя масло. Простое отсоединение патрубка не выход из ситуации, поэтому к патрубку присоединяют фильтр. Отверстие для входа в дроссельный узел также следует заглушить, чтобы грязь не попадала во впускной коллектор и камеру сгорания.
- Установление фильтрующего элемента между картером и дроссельным узлом вразрез патрубка. Этот вариант предпочтителен, так как решается вопрос фильтрации картерных газов, предотвращения доступа воздуха из внешней среды в картер и дроссельный узел. В то же время частично пары масла в минимальных объемах поступают для смазки узлов во входном коллекторе (дросселе).
Вот фотоинстукция по реализации первого способа:

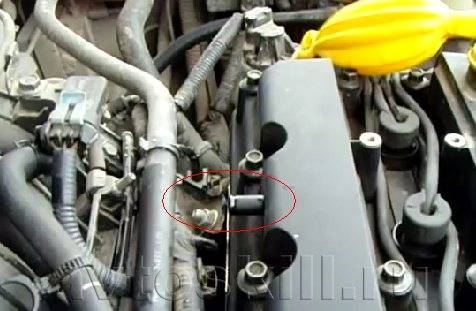

Конец шланга, обведенный синим, отсоединяется
На освободившийся штуцер устанавливают фильтр
Шланг обрезают и заглушают пробкой от шампанского
В этот шланг…
… вставляют металлический шарик для герметизации
Поскольку в конструкции автомобиля производителем не предусмотрены фильтры картерных газов, то и приобрести рекомендуемый фильтр невозможно. Использовать фильтры, которые предназначены для современных иностранных автомобилей, не запрещается, но на это необходимо потратить финансовые средства. Как альтернатива заводскому фильтру – использование простого топливного фильтрующего элемента. Правда, он значительно проигрывает заводским по своим потребительским свойствам. Он быстро засорится от капель масла, в результате чего будет необходима его частая замена.

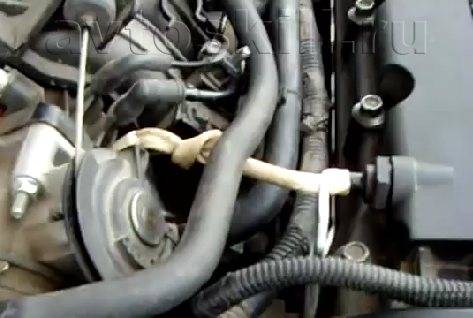

Обычный топливный фильтр в разрыв патрубков
Фильтр после 2000 км пробега
Некоторые автовладельцы решают с фильтрующим элементом по-другому. Можно изготовить фильтр картерных газов своими руками. Процесс его изготовления в домашних условиях не составляет большого труда, а затраты на элементы самодельного фильтра минимальны.
Вариант самодельного фильтра
Схема самодельного фильтра
Для самостоятельного изготовления понадобятся:
- муфта соединительная канализационная из пропилена диаметром 50 мм, длиной 10 см, у которого с двух сторон внутри имеются защитные резиновые манжеты по краям.
- две заглушки для канализационных труб диаметром 50 мм из пропилена. Они необходимы для превращения муфты в полый цилиндр.
- два пластиковых патрубка для соединения со шлангом. Размер должен соответствовать внутреннему диаметру шланга. Можно использовать пластиковые или металлические штуцеры с резьбой.
- металлические губки для мытья посуды. Они будут использоваться как фильтрующий элемент, маслоуловитель.
- шланги, по размерности выходов патрубка из картера и входа в дроссельный узел.
Используют канализационную муфту и металлические щетки
Неисправность: засорилась система вентиляции картера двигателя
Многие автовладельцы имеют смутное представление о системе вентиляции картера двигателя своего автомобиля. Так как длительное время, пока автомобиль имеет небольшой пробег, она работает незаметно, ни чем не выдавая своего существования. Спустя годы и (или) сотню тысяч пробега система вентиляции постепенно засоряется выдавая первые признаки своей неисправности.
Признаки неисправности: засорилась система вентиляции картера двигателя
Выгоняет моторное масло из двигателя под сальники и прокладки
Так как система вентиляции отвечает за своевременное и эффективное удаление газов из картера двигателя в его впускной тракт, то малейшее сужение ее каналов по причине появления в них отложений приводит к повышению давления в картере и в самом двигателе. Повышенное давление заставляет моторное масло сочиться под сальники коленчатого и распределительного валов, прокладку поддона, прокладку клапанной крышки, пробку маслозаливной горловины. Замена сальников и прокладок в такой ситуации проблемы течи масла не решает.
Масло в корпусе воздушного фильтра двигателя (для карбюраторных двигателей)
По описанной выше причине повышенного давления в картере двигателя находящееся в нем моторное масло начинает активно выбрасываться вместе с газами под клапанную крышку и далее в корпус воздушного фильтра. Забивая фильтрующий элемент и жиклеры карбюратора.
Повышение расхода моторного масла
Так как моторное масло начинает активно выбрасываться во впускной тракт двигателя и догорать в камерах сгорания, соответственно растет его расход. Сначала практически незаметный он постепенно растет по мере засорения системы вентиляции.
Замасливание электродов свечей зажигания
По причине попадания моторного масла во впускной тракт двигателя и далее в камеры сгорания происходит замасливание электродов свечей зажигания. Свечи начинают работать с перебоями, двигатель троит на холостом ходу, появляются провалы и рывки в движении, сизый дым из глушителя.
Причины неисправности: засорилась система вентиляции картера двигателя автомобиля
Большой пробег автомобиля
Рано или поздно система вентиляции картера двигателя перестает эффективно справляться со своими обязанностями так как ей все время приходится иметь дело с картерными газами, несущими в себе частицы масла, сажи и пр. Все это со временем забивает маслоотделитель системы и оседает в виде сажевого налета на стенках ее шлангов и трубок.
Применение некачественных масел
Ускорить процесс засорения системы вентиляции картера может постоянная эксплуатация двигателя автомобиля на низкокачественном и (или) неподходящем для данного двигателя моторном масле. Количество сажевых отложений в таком случае возрастает в разы.
Износ поршневой группы двигателя
Изношенная поршневая группа двигателя автомобиля (кольца, поршни, цилиндры) позволяет большому объему газов из камер сгорания прорываться в картер, повышая в нем давление и способствует наступлению негативных последствий.
Что делать если имеются признаки засорения системы вентиляции картера двигателя?
Сменить моторное масло на соответствующее и качественное.
Проверить компрессию в цилиндрах двигателя, чтобы определить степень износа его поршневой группы.
Примечания и дополнения
На двигателях, у которых позволяет конструкция системы вентиляции, существует практика устранения негативных последствий засорения системы вентиляции и износа поршневой , заключающаяся в выводе основного шланга системы под двигатель. Картерные газы при этом выбрасываются в атмосферу. Так как они ядовиты, то страдает экология.
Для чего нужна система вентиляции картера двигателя? Система предназначена для удаления газов из картера двигателя в его впускной трубопровод, что предотвращает повышение их давления и как следствие течь масла под сальники и уплотнения. Помимо этого дожигание вредных картерных газов приводит к снижению токсичности выхлопа.
Система вентиляции картера закрытого типа. С принудительным удалением газов (за счет разрежения во впускном трубопроводе). Отбор газов производится через маслоотделитель, очищающий их от частиц моторного масла. Удаление газов производится по двум контурам (основного и холостого хода).
Пример: устройство системы вентиляции картера двигателя автомобиля.
1. Картер двигателя.
3. Шланг от сапуна к патрубку клапанной крышки.
4. Маслоотделитель под клапанной крышкой.
5. Тонкий шланг от клапанной крышки к штуцеру с жиклером блока дроссельной заслонки.
6. Штуцер с жиклером на блоке дроссельной заслонки.
7. Толстый шланг от клапанной крышки к впускной трубе.
Источник

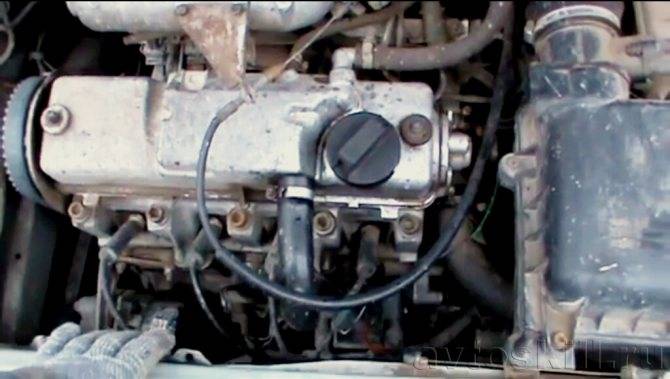

Как очистить систему вентиляции картера на ВАЗ 2110-ВАЗ 2112?
Примечание! Перед тем как приступить к работе, снимите корпус воздухофильтра, так как он мешать сильно будет, если Вы не умеете это делать, то ознакомьтесь со статьёй, под названием: «Замена корпуса воздушного фильтра на десятках»!
Снятие: 1) Тяжелее всего снимать крышку ГБЦ остальные же детали которые относятся к системе вентиляции (А это в основном шланги), снять проще простого, в общем начнём, сперва разъединить провода будет нужно между собой, а именно верхние разъёмы (см. фото 1) и нижние разъёмы (Указаны красной стрелкой), как только это будет сделано, снимите разъёмы, для этого сожмите пальцами две защёлки на одном разъёме и снимите его (см. фото 2) и то же самое проделайте с другим разъёмом, просто не сняв, они мешать будут, да и вообще крышку ГБЦ Вы без снятия этих разъёмов не снимите, потому что провода просто не дадут это сделать, оба разъёма сидели на кронштейнах, поэтому отверните болты их крепления и снимите оба кронштейна с крышки ГБЦ, более подробно как это сделать, смотрите на фото 3 и 4 ниже.
2) Теперь выпускной коллектор снимите с крышки ГБЦ, он крепится на болтах и кстати, когда Вы его снимите, замените все уплотнительные кольца, во-первых они стоят не дорого и во-вторых после замены, Вы будете 100% уверены в том, что воздух нигде пропускать коллектор не будет, так как кольца то новые будут стоять, более подробно как это сделать, Вы можете вычитать в статье под названием: «Замена ресивера на 16 клапанном автомобиле».
3) Затем приступайте к снятию шлангов, они держаться за счёт хомутов, хомуты ослабляются при помощи отвёртки или гаечных ключей если отвёрткой не удобно работать, все хомуты которые Вам нужно будет ослабить и все шланги которые Вам нужно будет снять, Вы можете увидеть на фотографиях чуть ниже:
Примечание! Снятые шланги промойте при помощи бензина или керосина, потом их нужно просушить на солнце и если есть возможность, то ещё продуйте сжатым воздухом их (Компрессором например), перед установкой убедитесь что шланги сухие, при необходимости вытрете их на сухо при помощи тряпки и кстати, все те места куда шланги подсоединяются, тоже тряпочкой аккуратно прочистите и удалите всю грязь с них!
4) Когда всё будет закончено, снимите крышку с Головки Блока Цилиндров, она крепится на пятнадцати болтах, данные болты выкручиваются торцевым ключом или накидной головкой и воротком «на 8», потом отвёрткой крышка отделяется от ГБЦ и снимается с автомобиля, удобней всего её отделять от ГБЦ в тех местах, где специальные выступы есть для этого, один из таких выступах указан синей стрелкой.
5) После того как крышка ГБЦ у Вас будет на руках, гаечным ключом или накидным, отверните шесть болтов которые сепаратор крепят к ней (Несколько болтов указано на большом фото) и отсоедините его от крышки (см. маленькое фото).
Примечание! Данный сепаратор является неотъемлемой частью системы вентиляции картерных газов, в нём есть такая деталь как маслоотражатель, чтобы его вытащить, сжать боковые фиксаторы будет нужно при помощи пассатижей (см. фото 1,2), на маслоотражатели будет установлено резиновое уплотнительное кольцо, его подцепив отвёрткой, тоже снять нужно (см. фото 3,4) и заменить его на новое, если такое кольцо трудной найти в автомагазинах, тогда разрешается не менять его если оно будет в нормальном состоянии, а именно: Оно не должно быть сильно обжато, резина не должна загрубеть и потерять свою эластичность, а так же на кольце не должно быть трещин и другого рода повреждений!
Установка: Установка всех деталей производится в обратном порядке снятию, но перед установкой, всё промойте тщательно бензином или керосином, к самой крышке ГБЦ это тоже относится, на ней не должно быть грязи, а так же зачистите от старого герметика (Отвёрткой или мелкозернистой шкуркой) поверхность куда крышка ГБЦ устанавливается, после зачистки, обезжирьте её и нанесите новый герметик, так как это показано на маленьком фото ниже:
Дополнительный видео-ролик: Интересный ролик, который немного даст Вам дополнительной информации по системе вентиляции картерных газов, расположен чуть ниже:
Источник
Методы устранения засоров и чистка вентиляции
При проявлении выше перечисленных симптомов в первую очередь проводиться проверка элементов маслоотделителя и клапана, а также всех находящихся там деталей на предмет различных побочных отложений от продуктов сгорания. Даже если, на ваш взгляд, там все в порядке и чистить как бы незачем, то в любом случае прочистите хотя бы масляный отделитель от находящегося там масла, особенно это актуально для дизеля.
Очистка вентиляции картера представляет собой периодическую профилактическую работу, несколько грязную и мазутную, но осуществить которую вполне по силам даже неспециалисту.
Если как проверить маслоотделитель вполне понятно, то простого осмотра внешнего вида клапана вентиляции будет недостаточно. Работающим клапан считается тогда, когда заслонка хорошо двигается и на обратной ее стороне нет никаких механических отложений, в противном случае она неисправная.
Имейте в виду, что после очистки и промывки штока заслонки, его лишь протирают насухо и ни в коем случае не смазывают.
